  一、所需資料

  v2版本的在后殼二維碼所示的圖片上model ： USR-IO424-EWR-V2，其他的就為v1版本

  IO424-EWR說明書

  v1版本的設置軟件

  v2版本的設置軟件

  IO424接線工藝說明

  網絡調試軟件

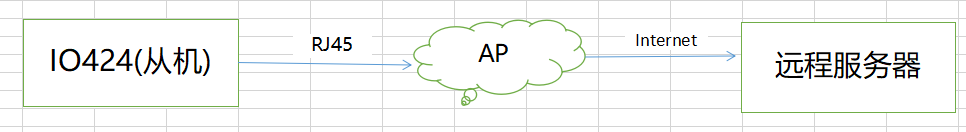

  二、網絡拓撲圖

  三、連接設置

  網絡IO控制器IO424的網口出廠默認WAN口，(如果之前修改過網口，可以上電長按reload鍵5~7秒，或者可以通過設置軟件串口或網絡搜索到設備，更改為WAN口)通過網線連接路由器的LAN口，注意不要LAN口和WAN口的Ip網段沖突，LAN口默認Ip為192.168.10.1，接IO的wifi天線，上電。

  四、操作設置

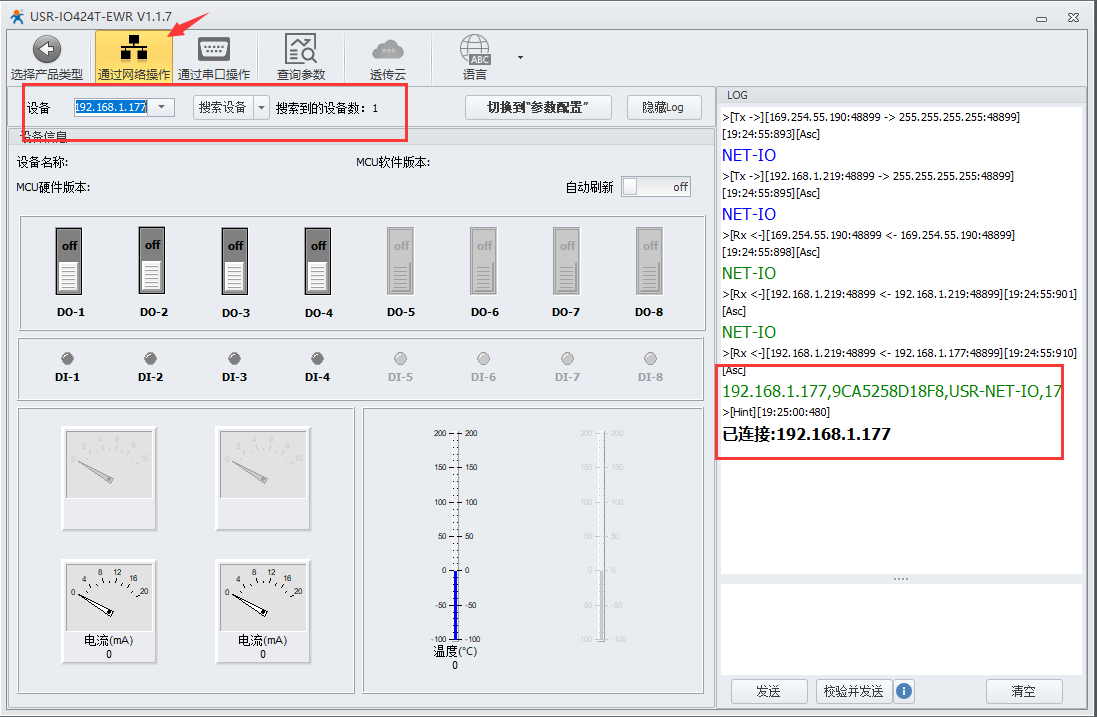

  1.打開IO424的設置軟件，點擊通過網絡操作，搜索設備，可以看到搜到的設備

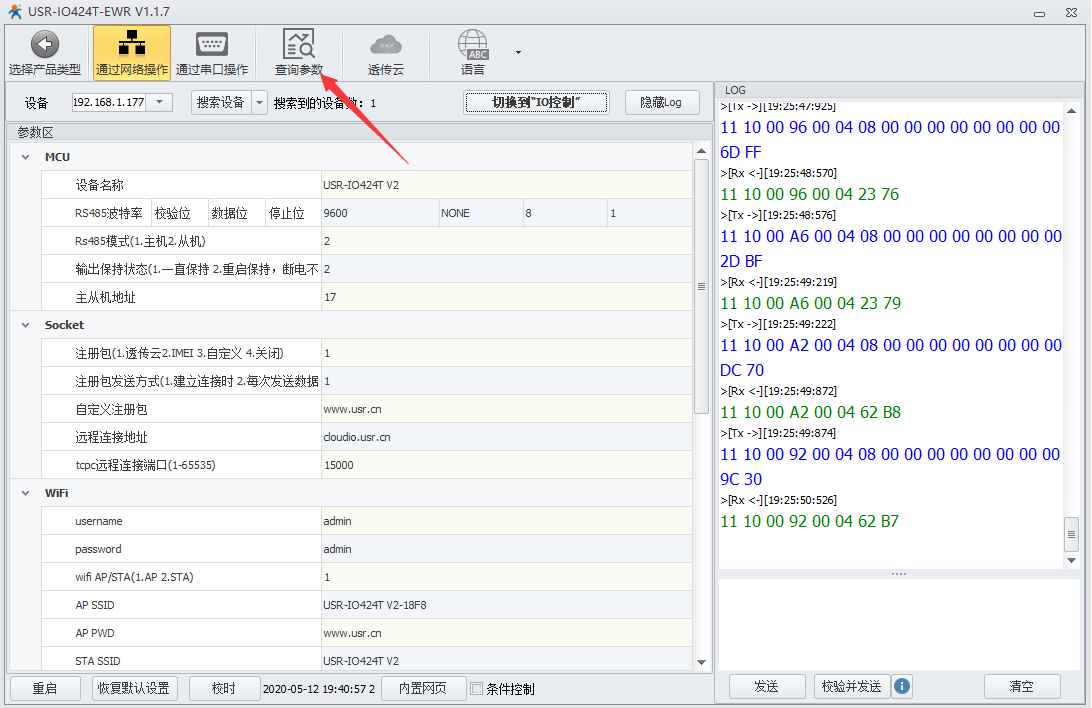

  2.點擊“切換到參數配置”，查詢所有參數，可以讀取IO424的出廠默認參數

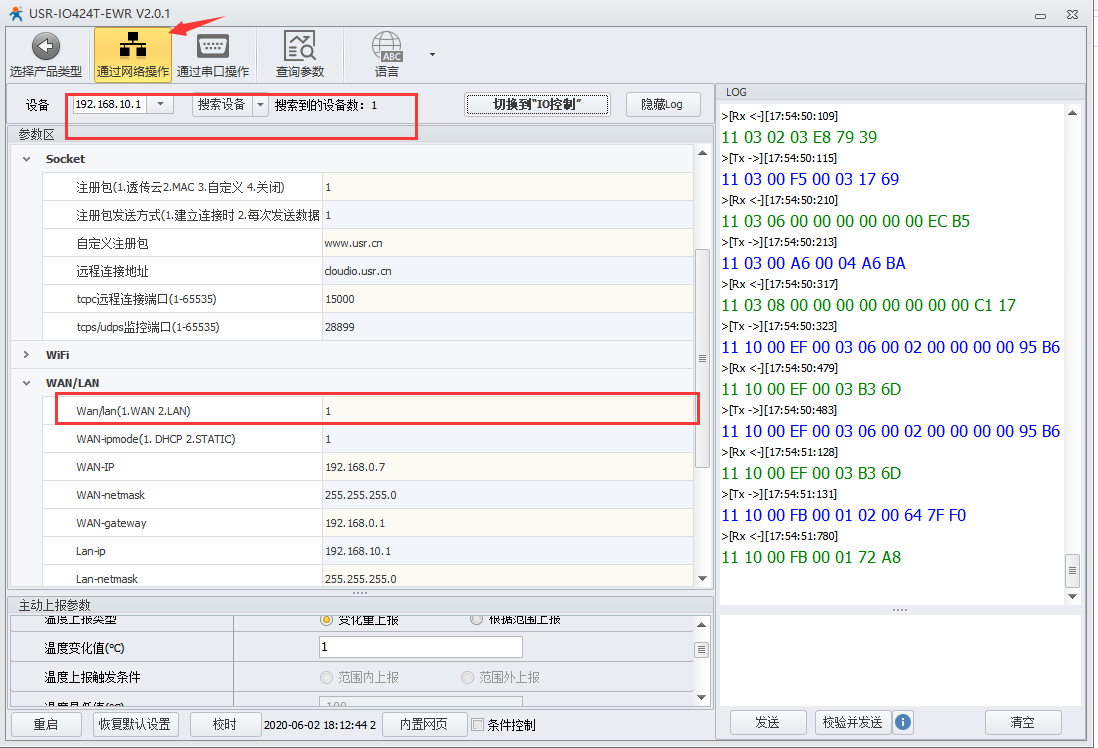

  3.可以看到出廠默認的為WAN口，如果之前更改為LAN口，可以在這里選擇1(代表WAN)

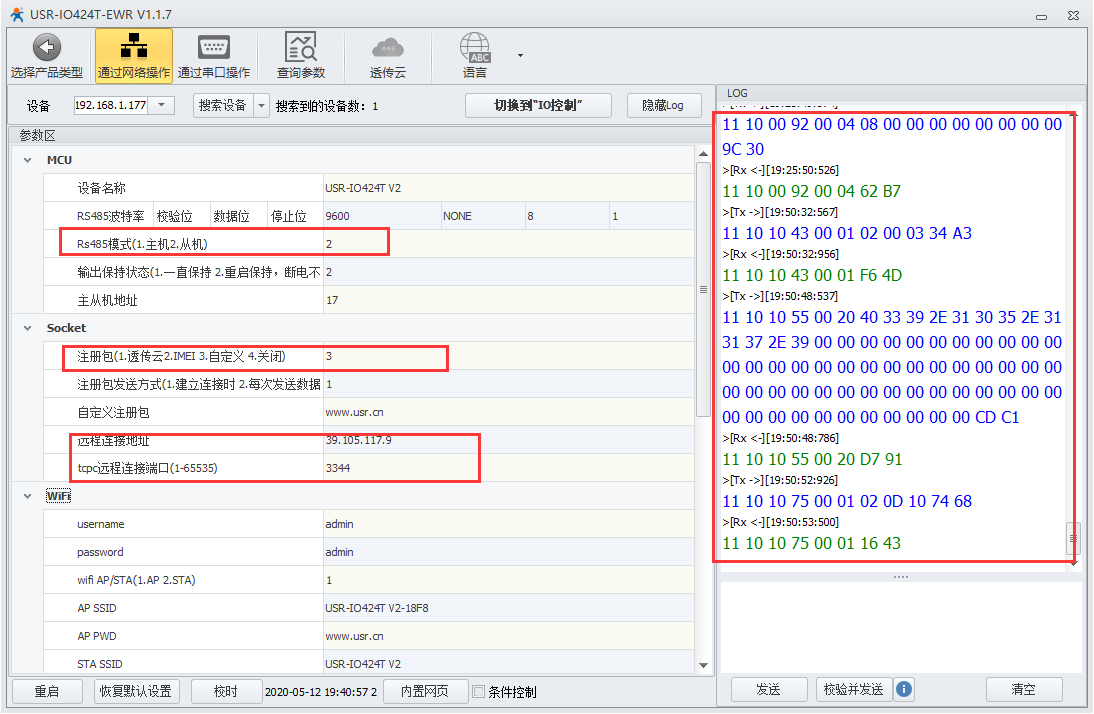

  4.默認為從機，注冊包選擇3(自定義)，遠程連接地址填寫39.105.117.9(填寫自己的服務器地址)，遠程端口3344(和服務器的端口對應)

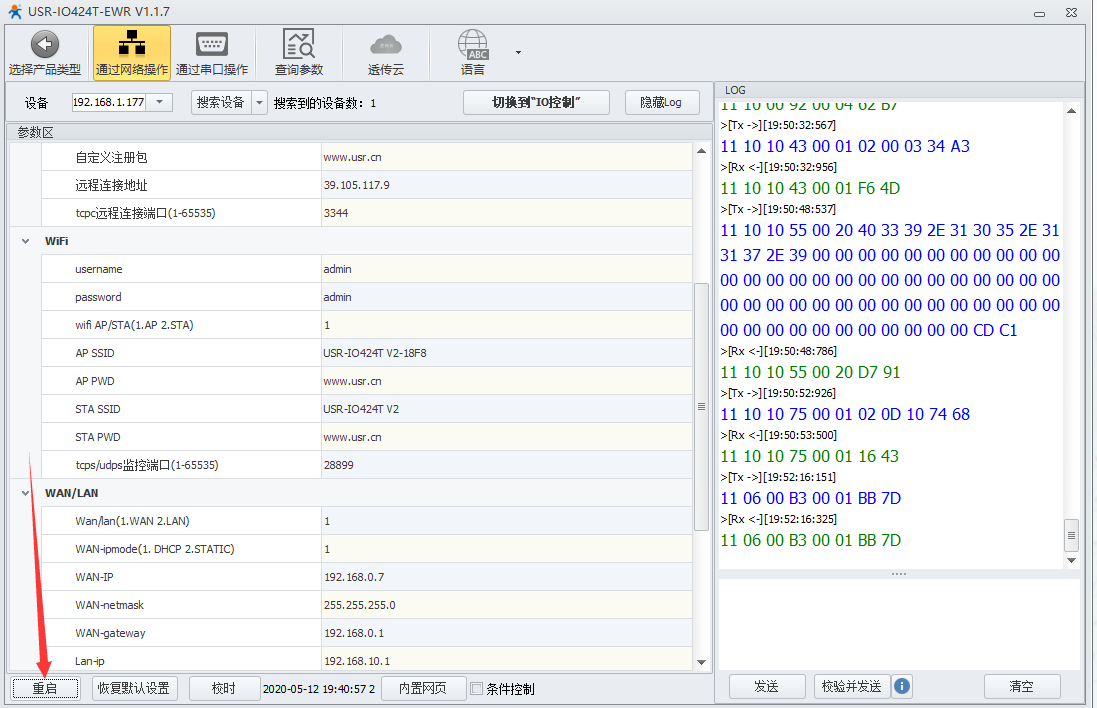

  5.點擊重啟使參數生效

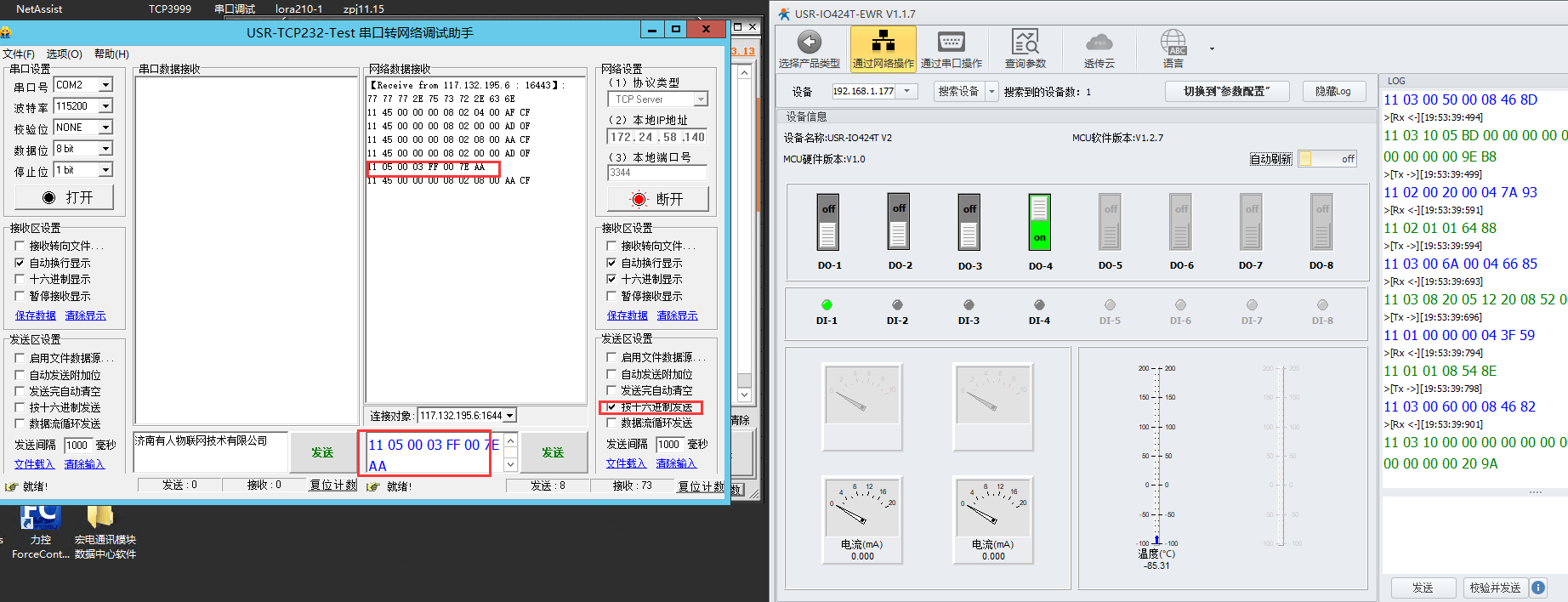

  6.遠程服務器中打開串口調試助手，選擇TCp server,填寫電腦的本地Ip地址，端口號填寫3344，開啟監聽，發送控制DO1的指令，設置軟件可以開啟自動刷新，看到DO打開

  IO424連接局域網的案例
