　　CAN轉以太網服務器USR-CANET200資料

　　USR-CANET200設置軟件下載連接

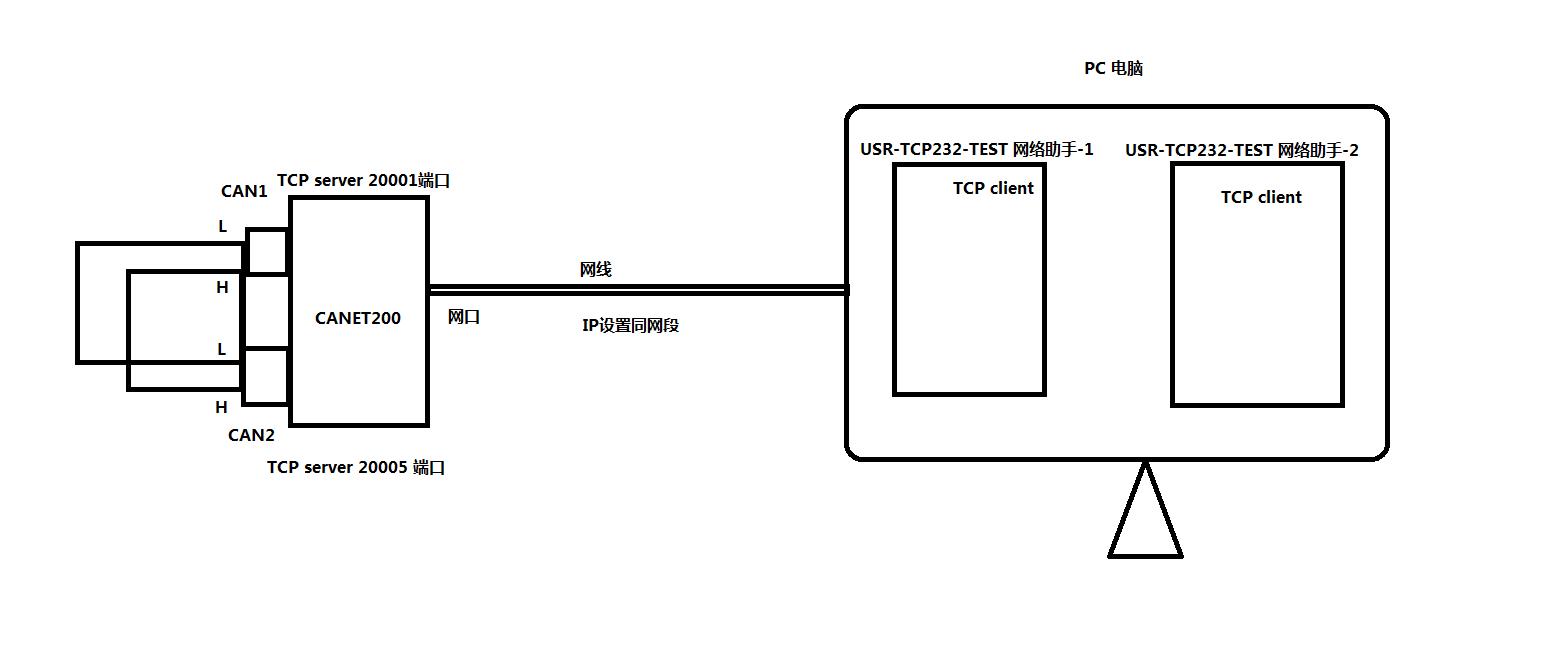

連接框圖

　　一、調試方法準備工作：

　　USR-CANET200使用直流電源12V供電。

　　CAN1和CAN2之間，L接L，H接H

　　撥碼開關都朝下是內置匹配電阻。

　　CANET200網口用網線連接電腦網口，電腦IP和USR-CANET200的IP設置同一網段。

　　二、參數設置：

　　USR-CANET200網口用網線連接電腦網口，電腦IP和USR-CANET200的IP設置同一網段。USR-CANET200默認IP是192.168.0.7。因此電腦設置靜態IP，192.168.0.201，子網掩碼 255.255.255.0，網關192.168.0.1。

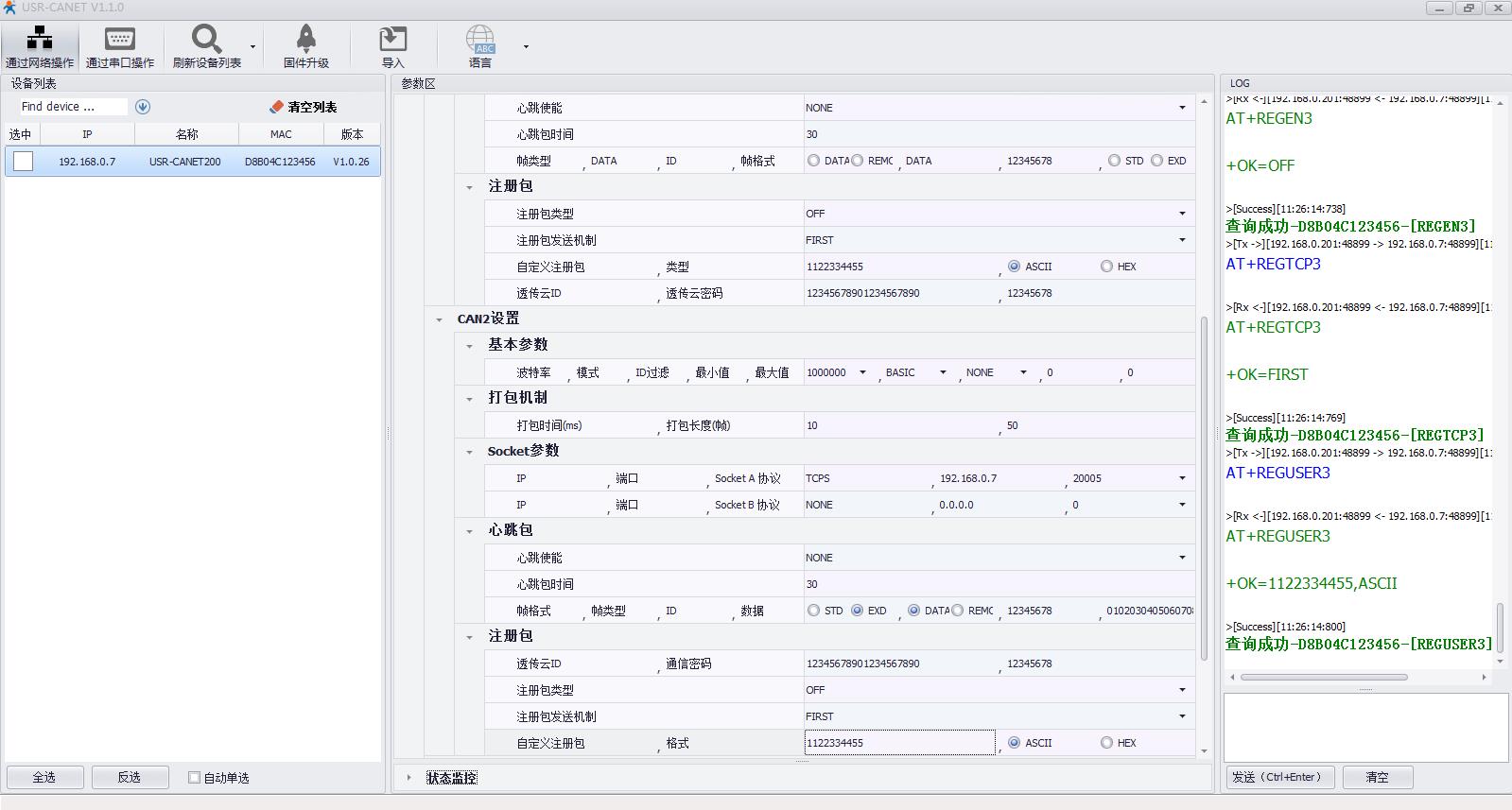

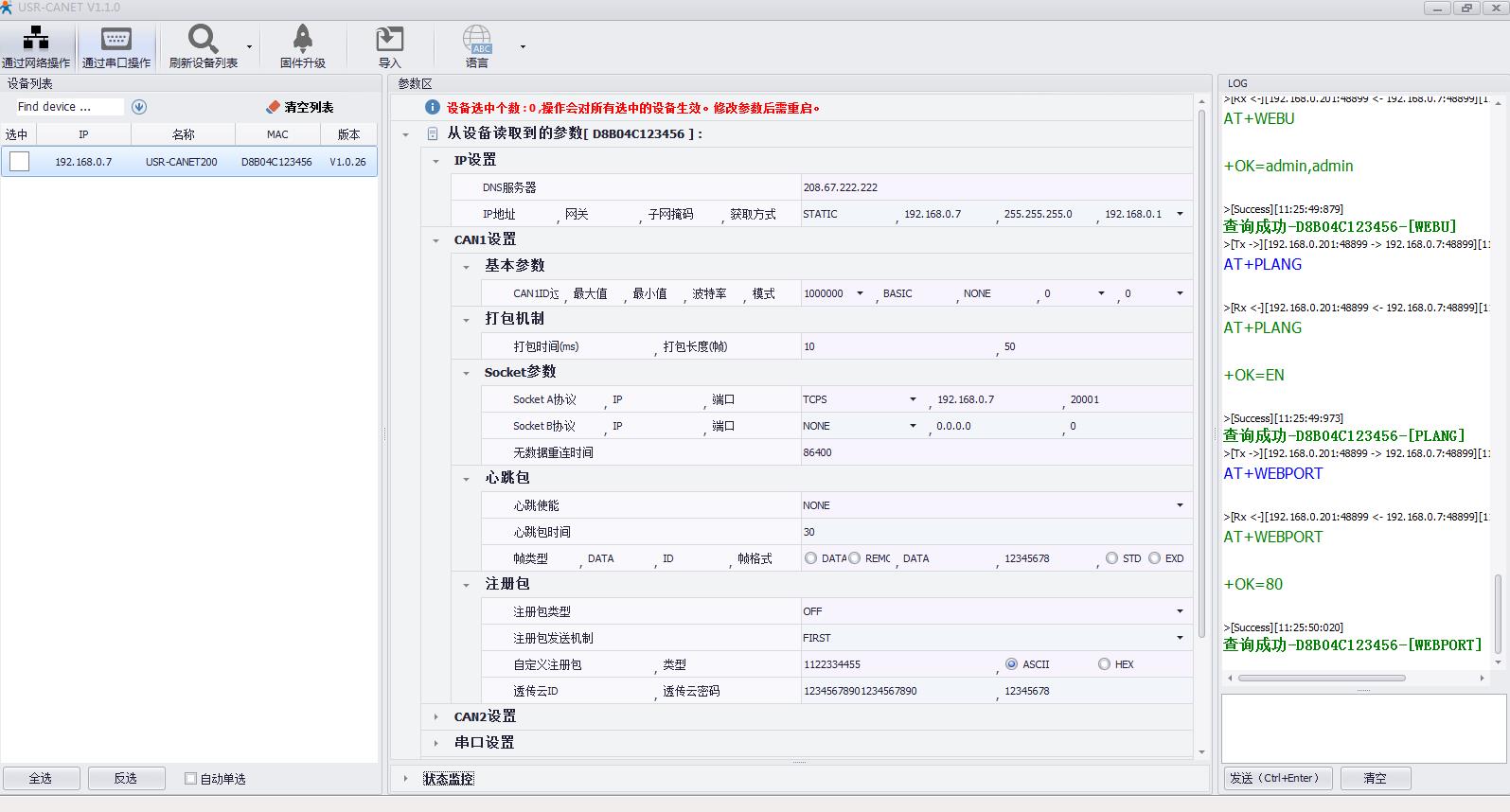

　　用CANET200設置軟件網絡搜索，讀取參數。

　　三、數據傳輸調試：

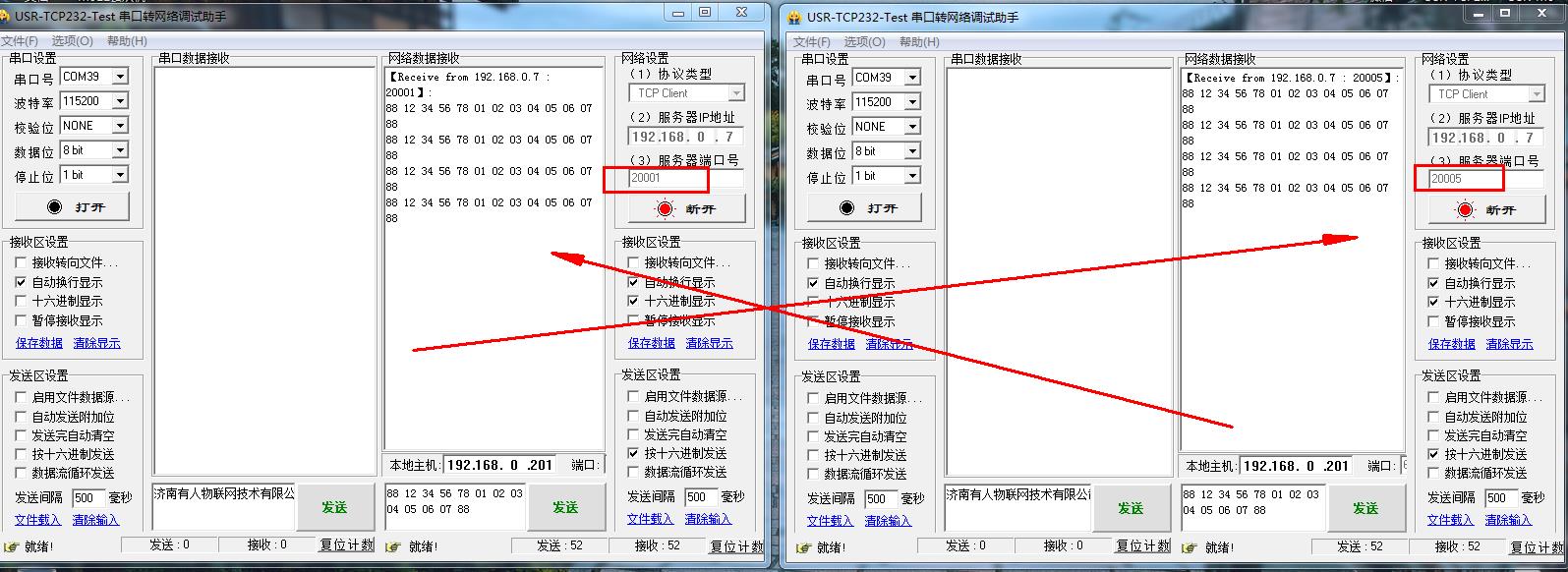

　　在電腦下載，并安裝打開2個USR-TCP232-TEST 串口網絡助手。

　　CAN1默認是TCP server模式，本地端口20001

　　CAN2默認是TCP server模式，本地端口20005

　　兩個網絡助手做TCP client，分別和兩個CAN口去建立TCP連接。

　　網絡助手勾選十六進制顯示，然后按照十六進制發送13字節CAN轉以太網數據格式的數據。

　　可以實現兩個網絡端數據，通過CAN1和CAN2之間相互傳輸
