　　modbus網關USR-M511資料

　　modbus網關M511設置軟件下載連接

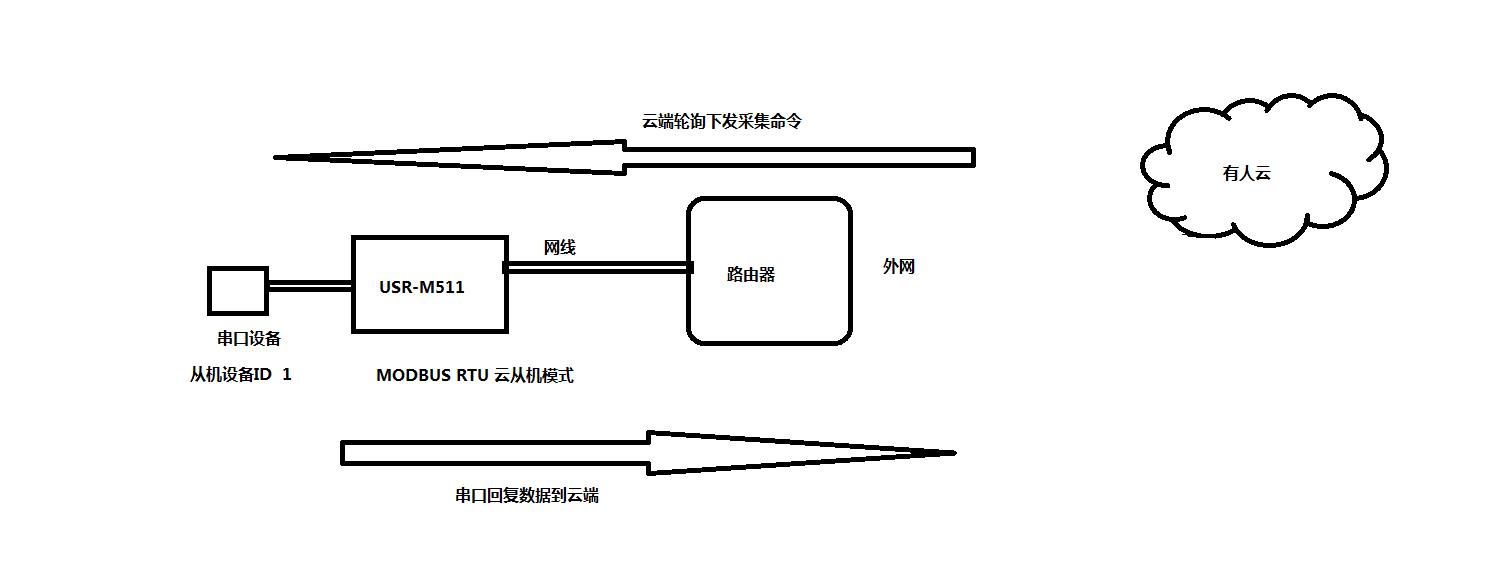

連接框圖

　　一、調試方法準備工作：

　　modbus網關USR-M511使用直流電源適配器12V供電。

　　用USB-RS232串口線接電腦和USR-M511 232串口。

　　撥碼開關都朝下是使用232串口。

　　M511網口用網線連接電腦網口，電腦IP和USR-M511的IP設置同一網段。

　　二、Modbus網關USR-M511參數設置：

　　USR-M511網口用網線連接電腦網口，電腦IP和USR-M511的IP設置同一網段。USR-M511默認IP是192.168.0.7。因此電腦設置靜態IP，192.168.0.201，子網掩碼 255.255.255.0，網關192.168.0.1。

　　1、修改IP獲取方式DHCP：

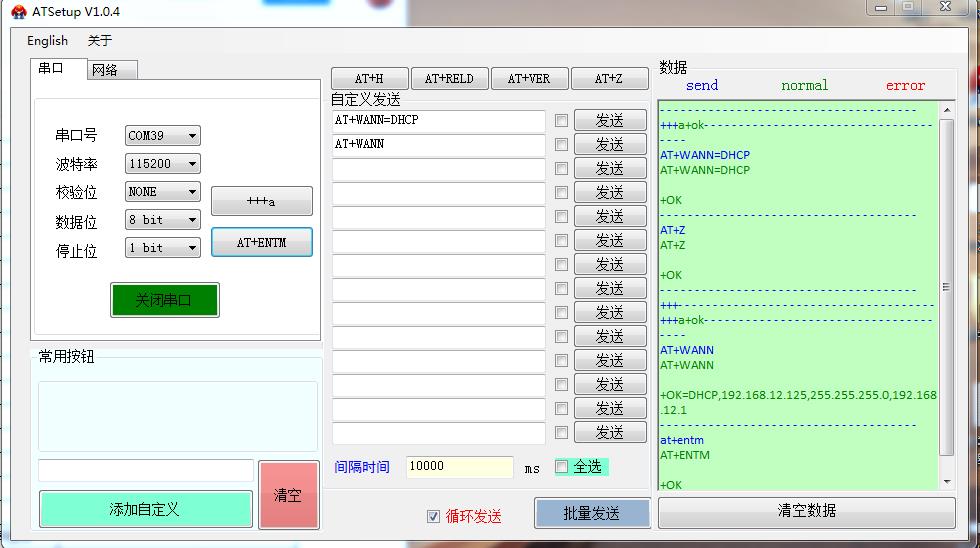

　　方法一：用USB-RS232串口接M511和電腦，電腦下載串口助手，用串口AT指令A(yù)T+WANN設置DHCP。

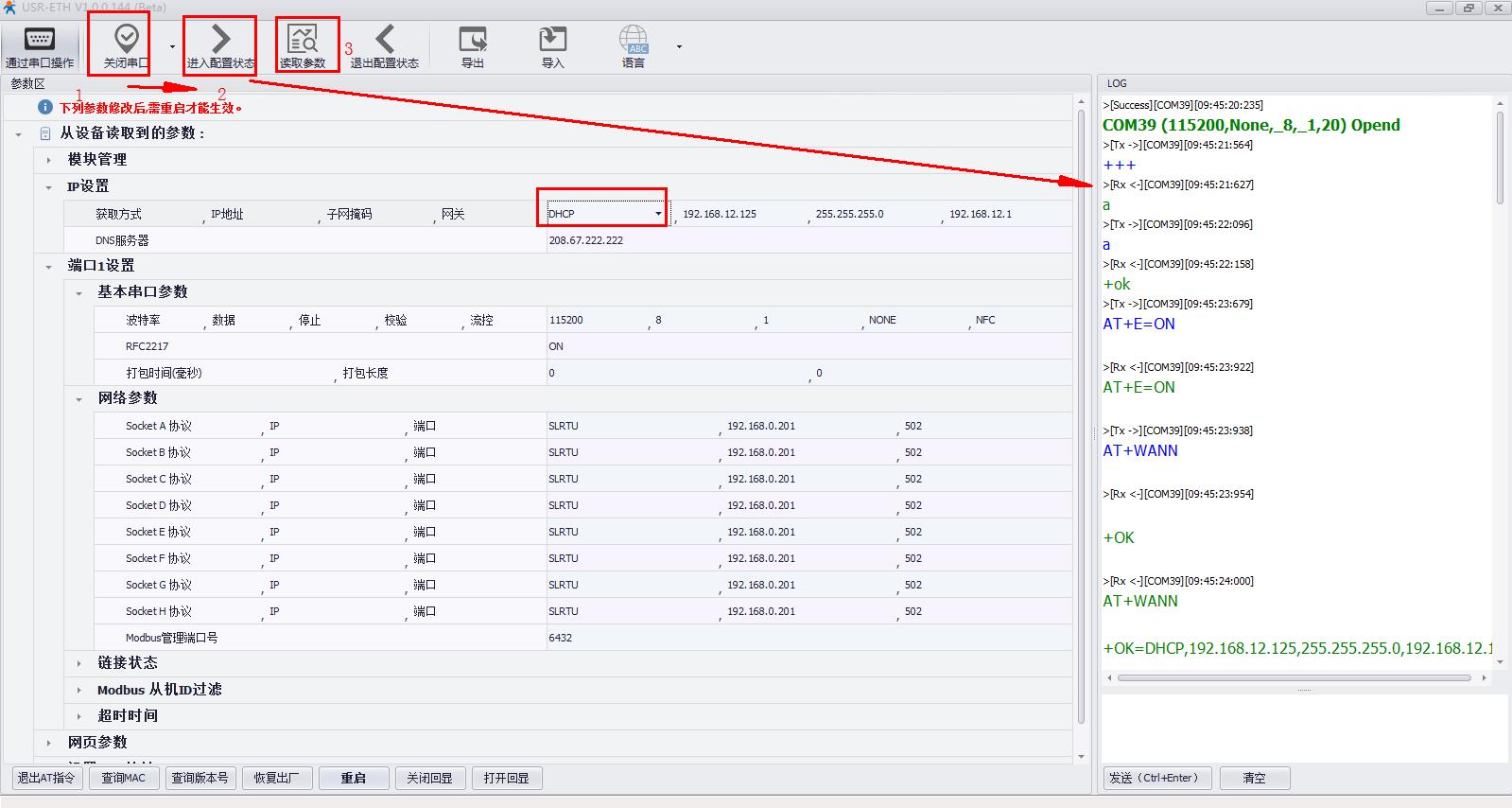

　　方法二：用M511設置軟件搜索USR-M511的IP，192.168.0.7，USR-M511用設置軟件設置DHCP，動態獲取IP。

　　2、連接路由器搜索IP：

　　M511網口用網線接路由器，電腦也連接同一個路由器。用M4設置軟件搜索USR-M511的IP 192.168.12.125

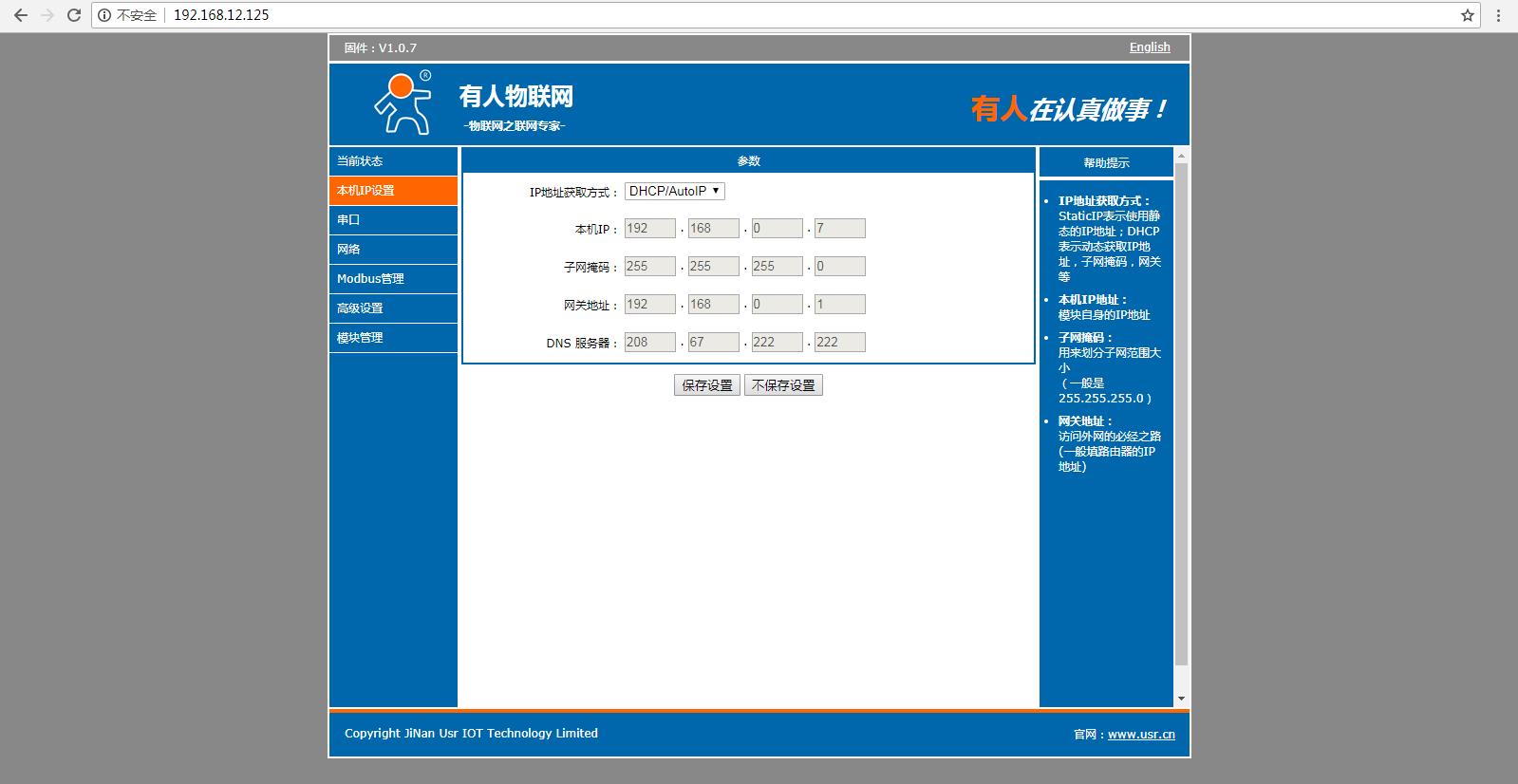

　　3、登錄M511內置網頁：

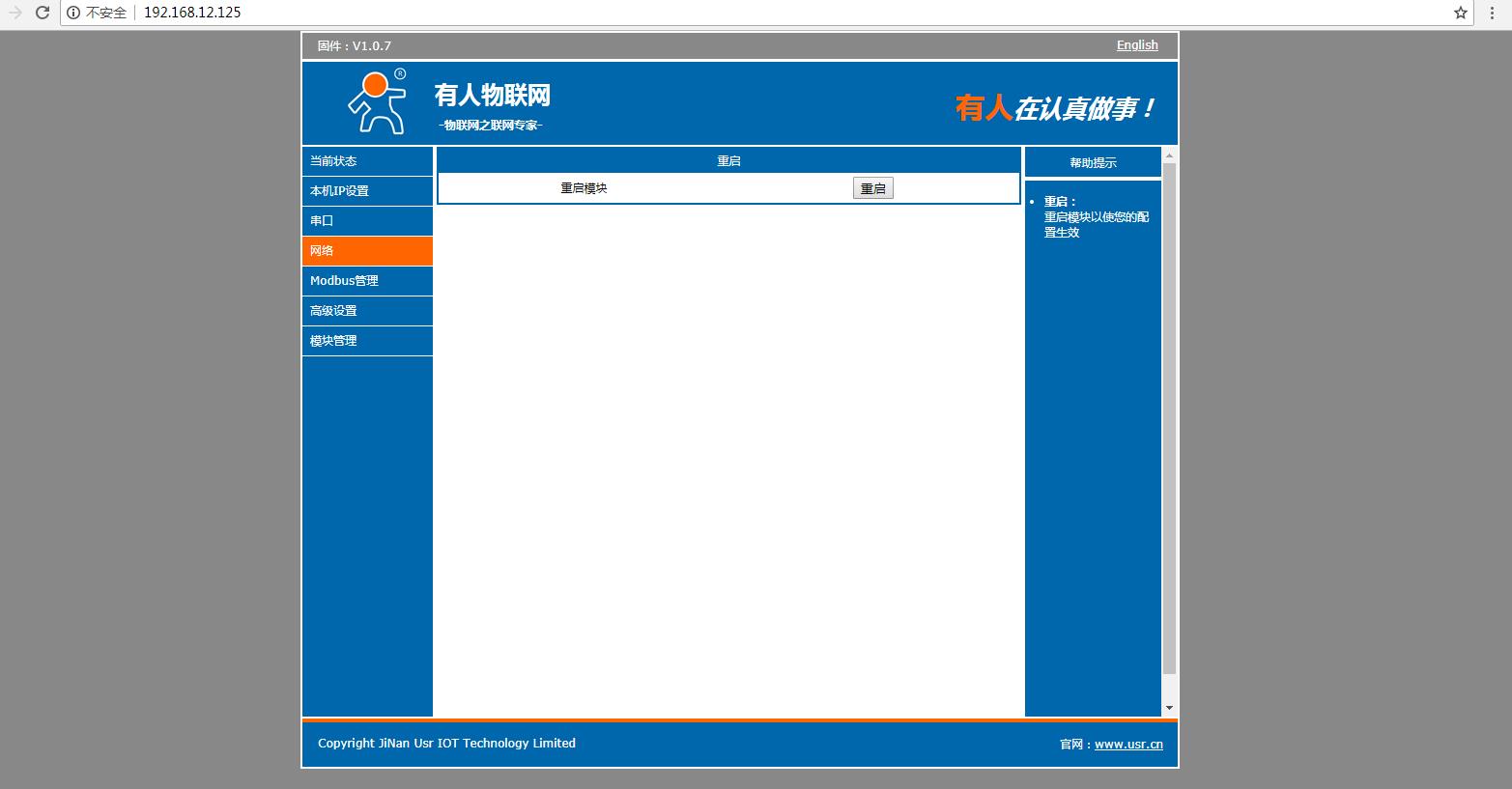

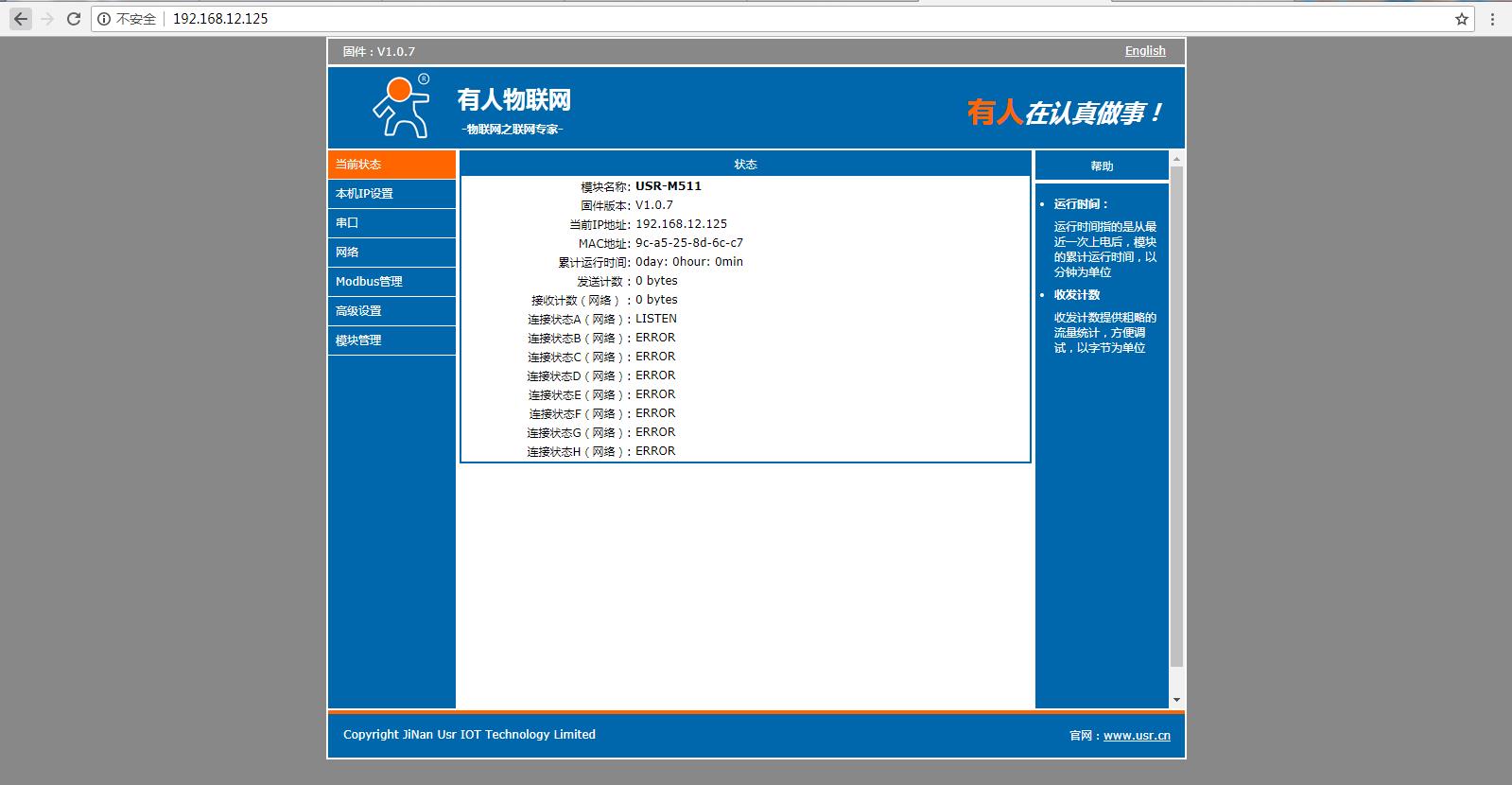

　　在瀏覽器輸入M511的IP，可以登錄M511的內置網頁。

　　三、有人云參數設置：

　　1、登錄有人云網址注冊賬號

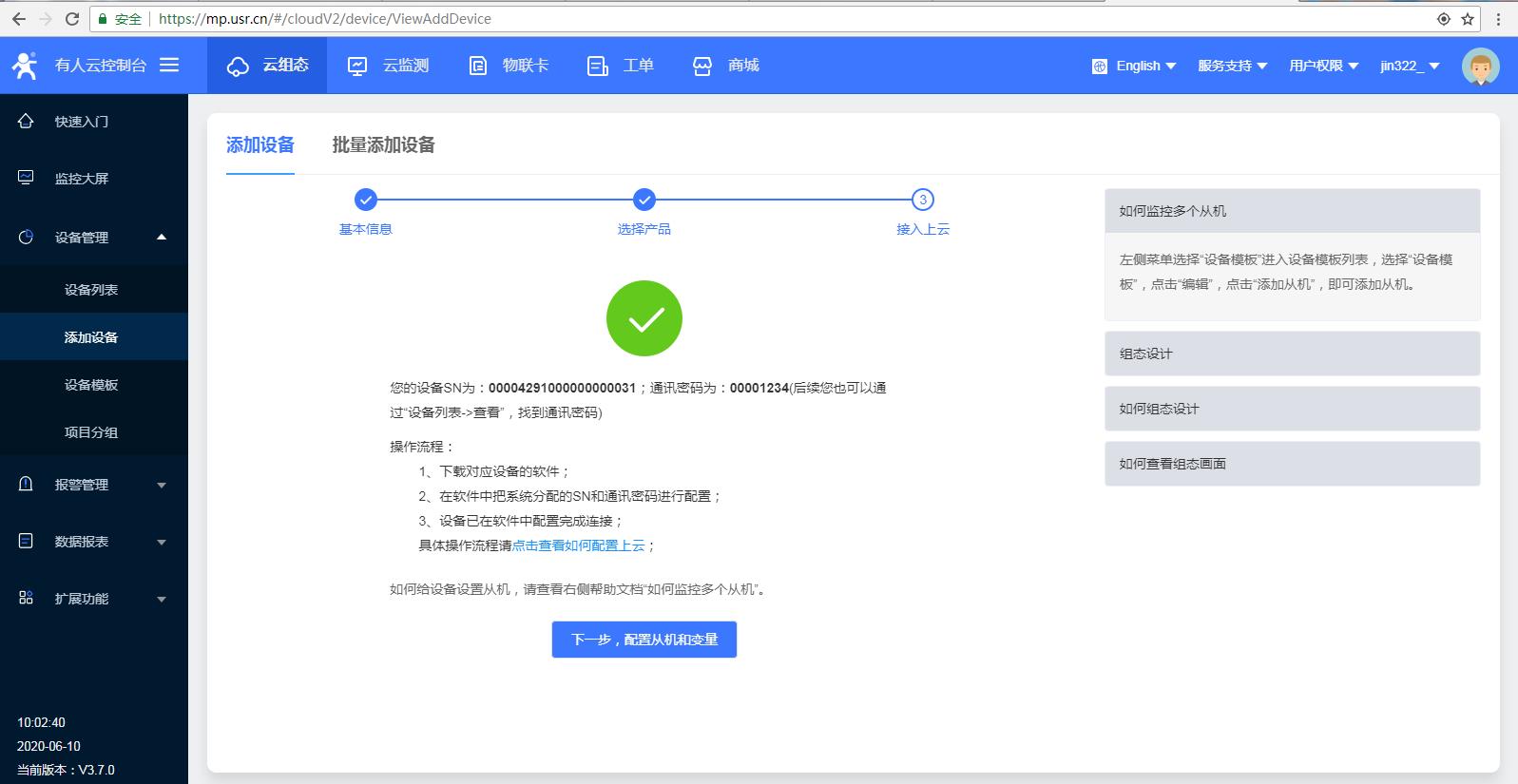

　　2、添加USR-M511設備，設置通訊密碼，舉例00001234

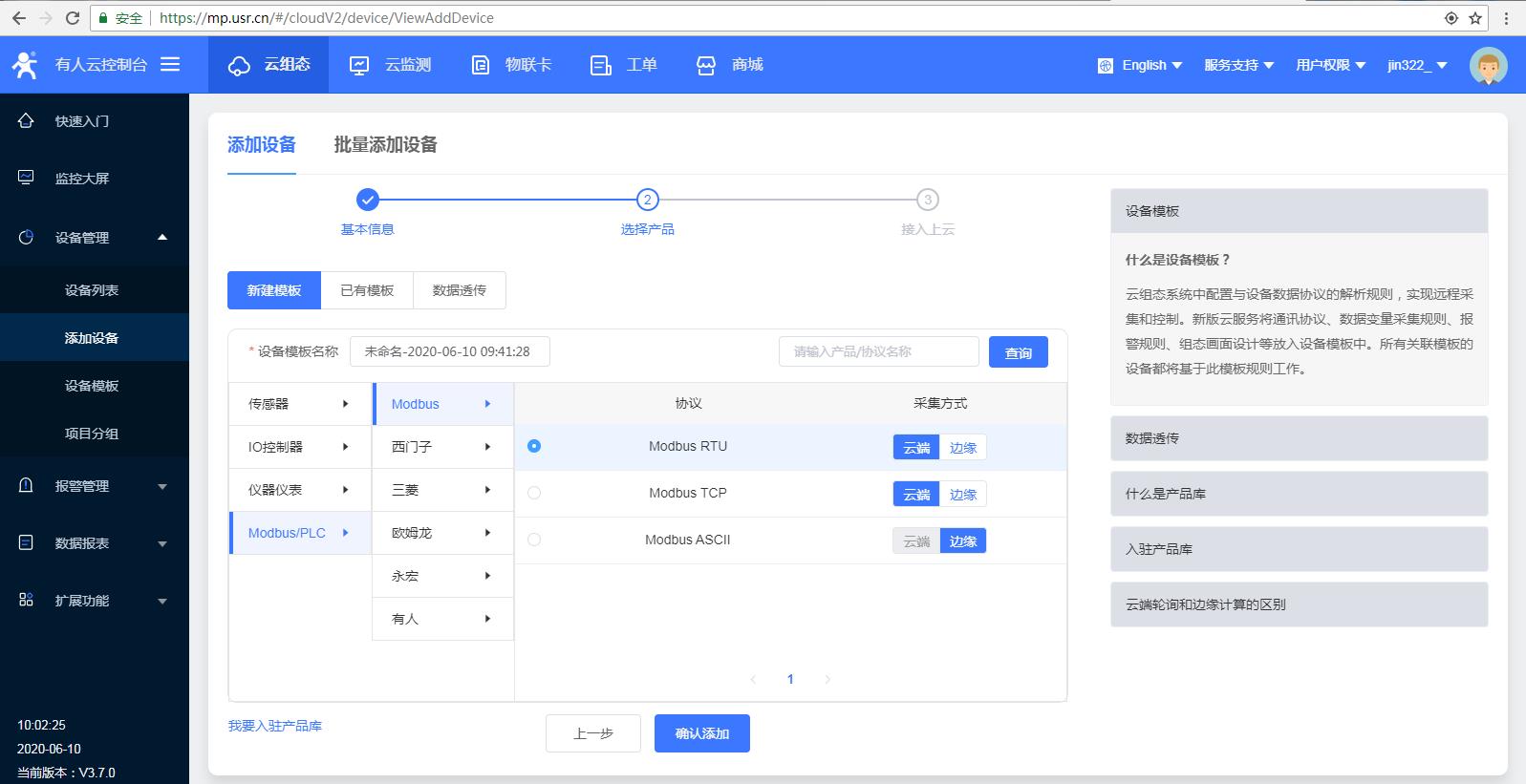

　　3、設備模板選擇MODBUS RTU

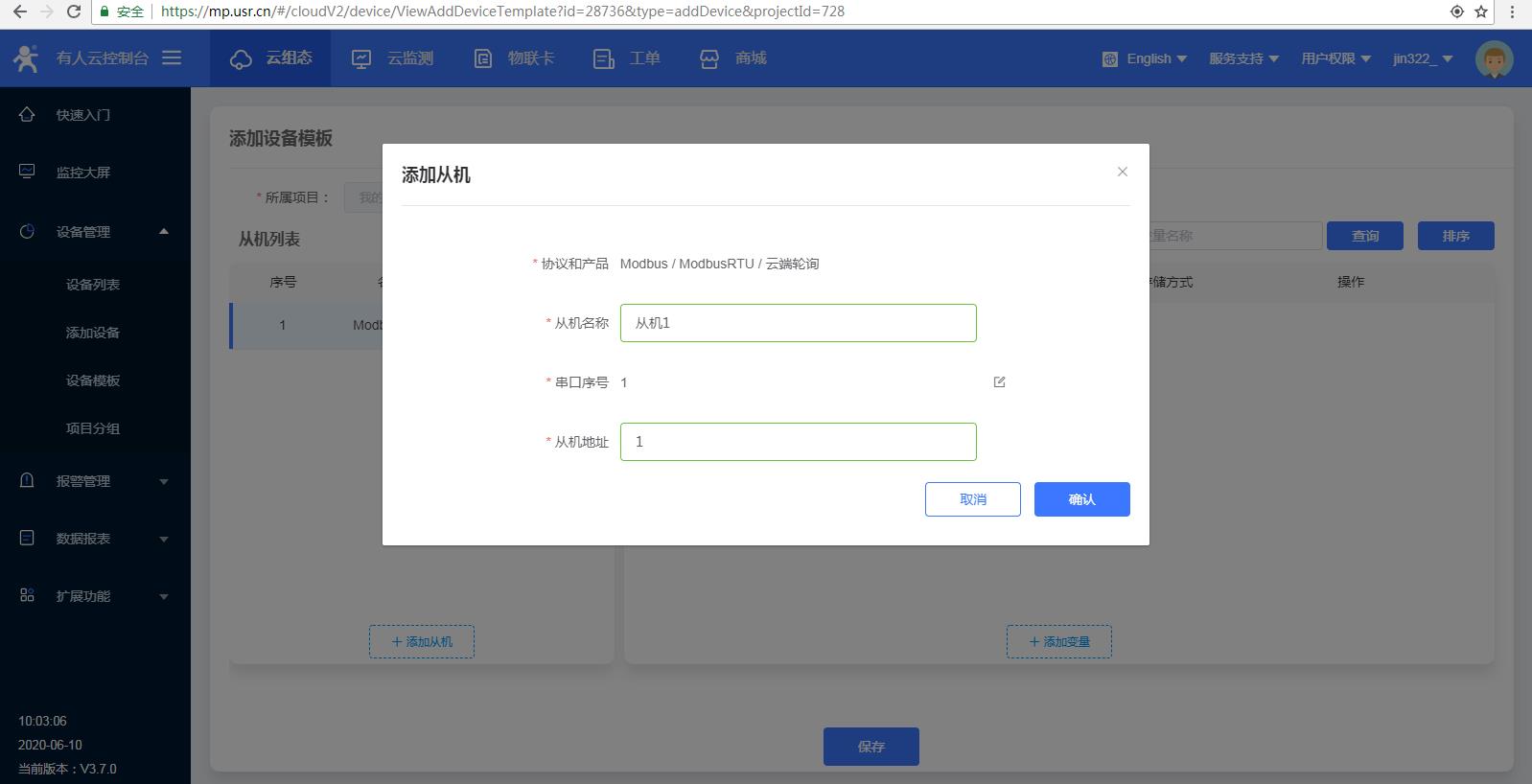

　　4、添加從機，從機ID號1

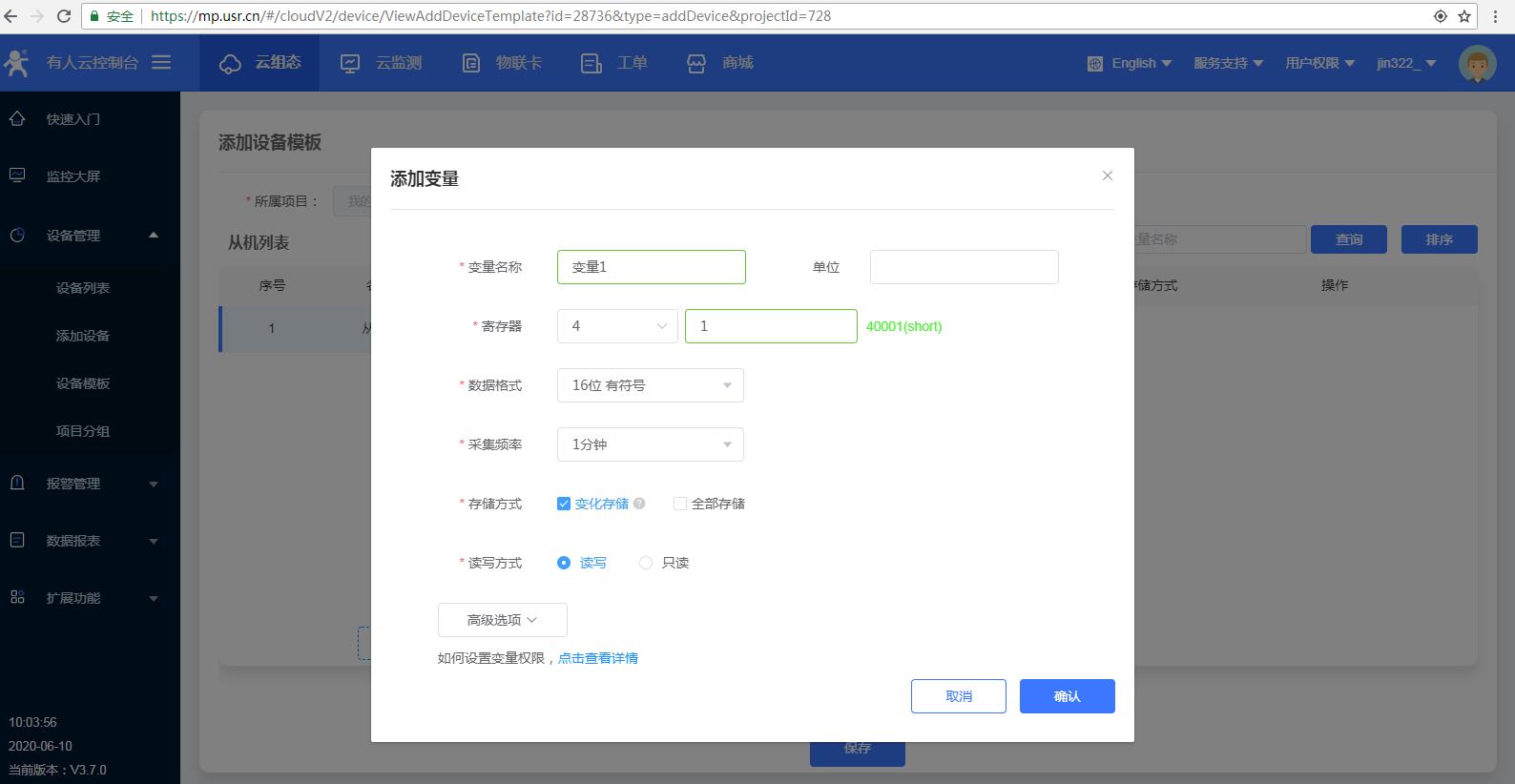

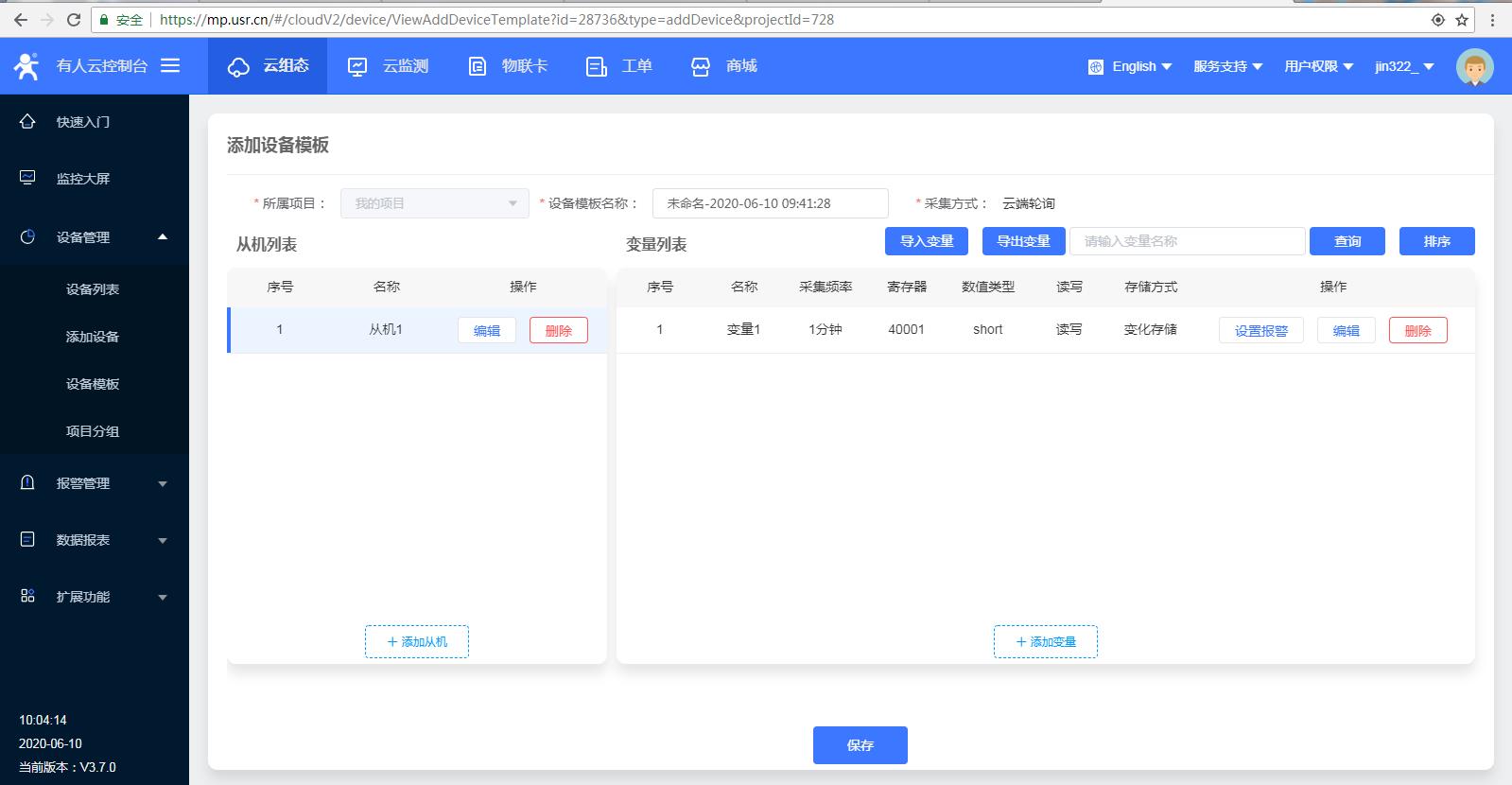

　　5、添加數據模板，寄存器地址1

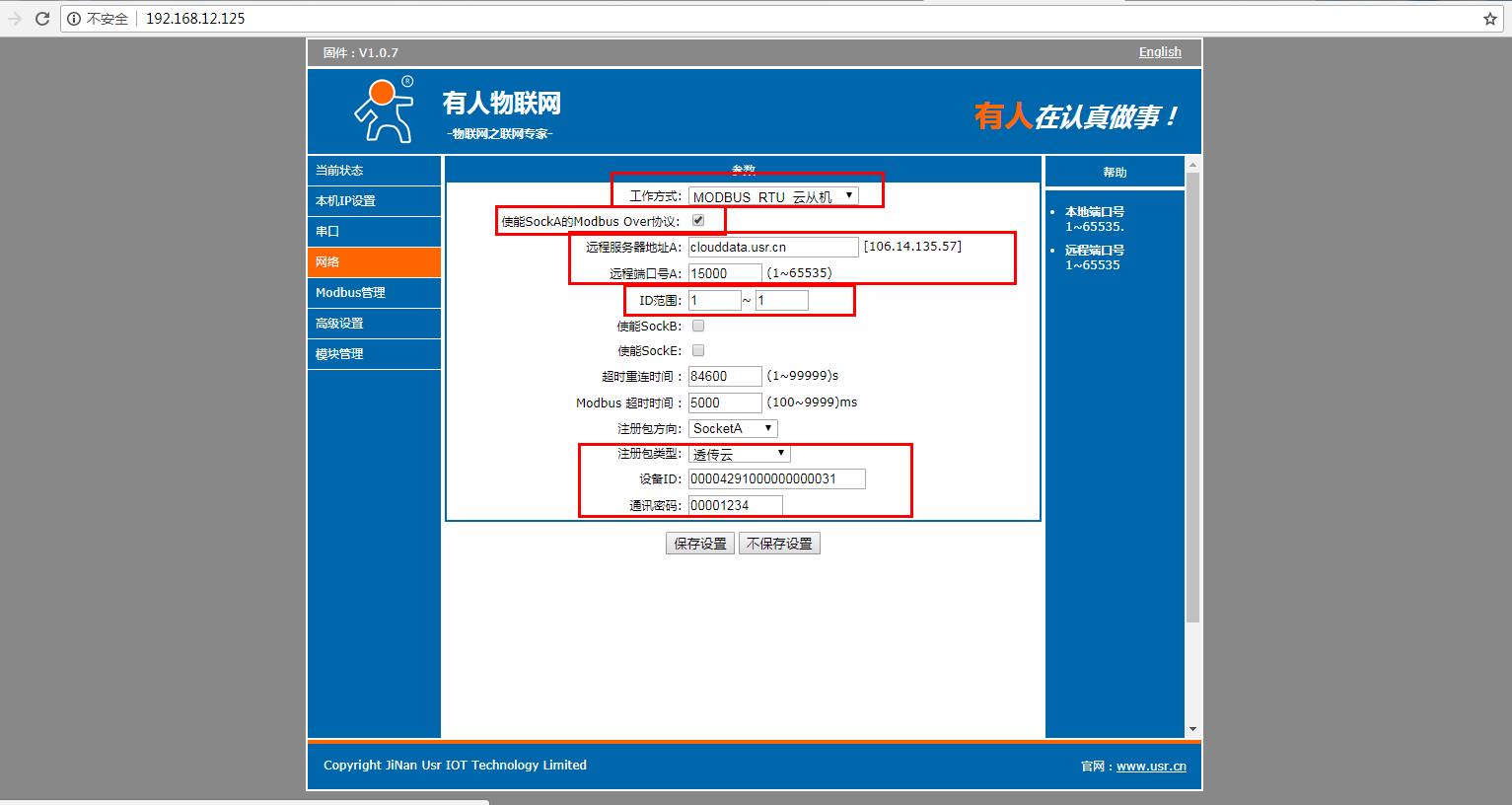

　　四、USR-M511 云服務器參數設置：

　　工作方式選擇MODBUS RTU從機

　　使能SockA的Modbus Over協議需要勾選

　　遠程服務器地址填云服務器地址：clouddata.usr.cn 遠程端口填15000端口

　　ID范圍1

　　注冊包類型選擇透?jìng)髟?/p>

　　設備ID，填寫有人云添加的USR-M511的設備ID

　　通訊密碼，填寫有人云添加的USR-M511設置的通訊密碼

　　設置完參數，點擊保存設置，然后重啟USR-M511

　　五、數據調試：

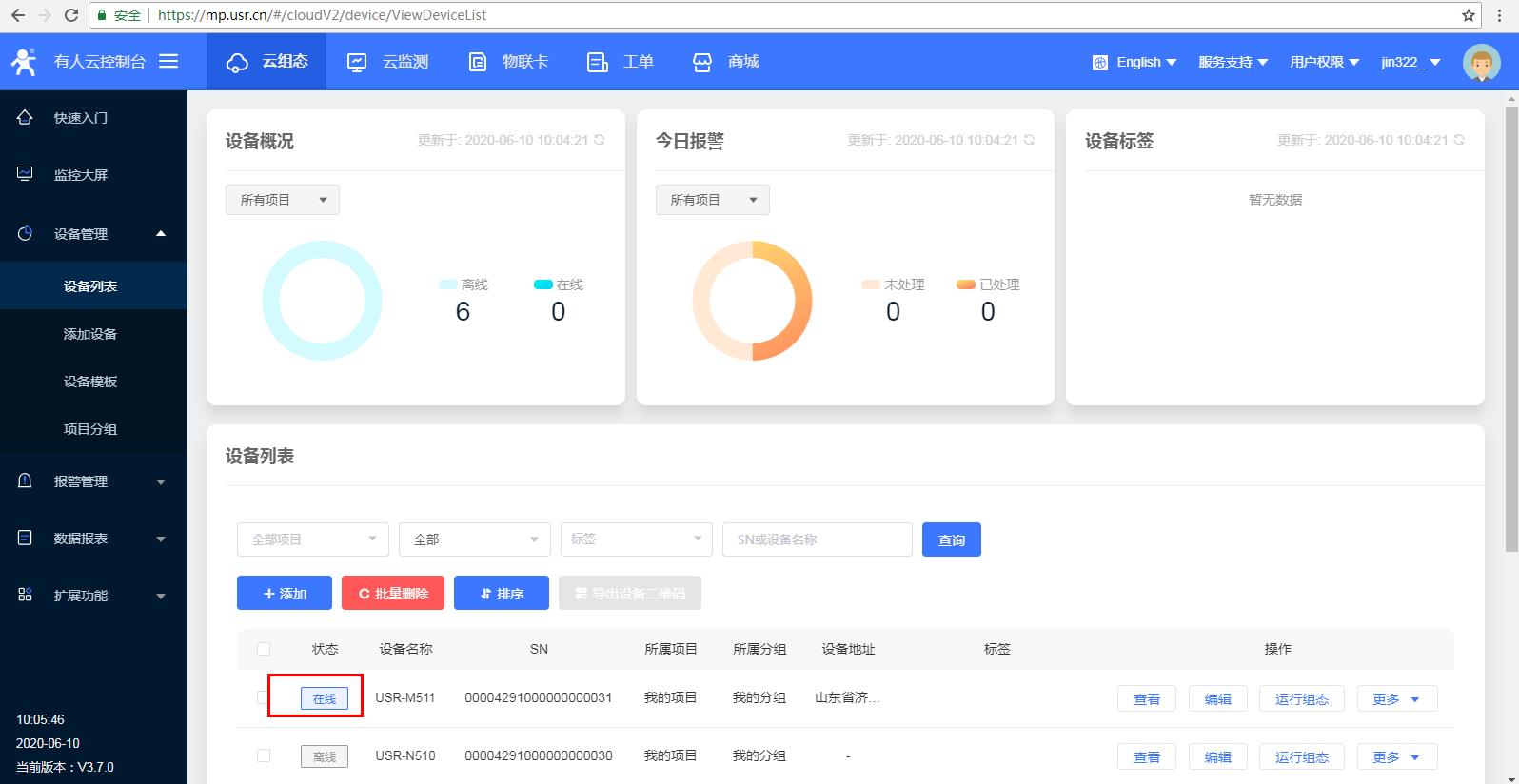

　　1、USR-M511網線接可以上網的路由器，M511參數設置完成，有人云設備會提示上線

　　2、用USB-RS232串口連接M511和電腦

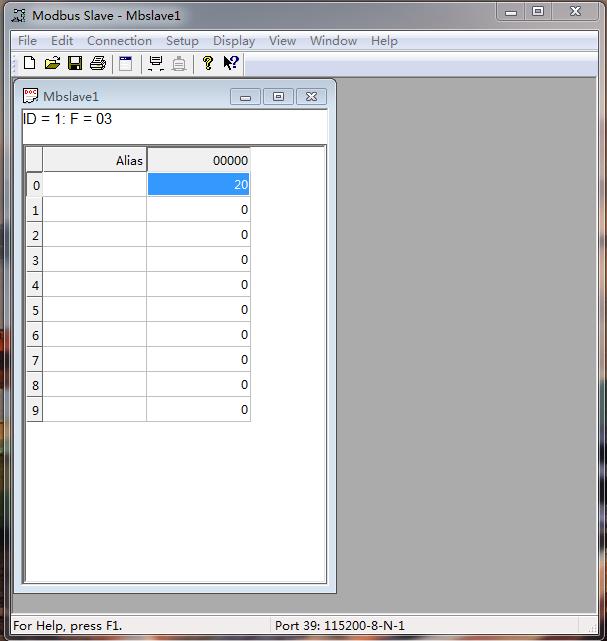

　　電腦安裝MODBUS SLAVE軟件模擬串口MODBUS RTU設備。

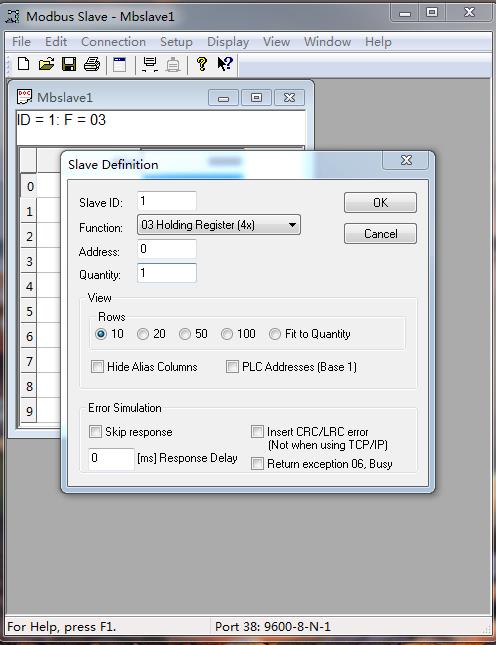

　　設置設備ID號1，設置寄存器地址1

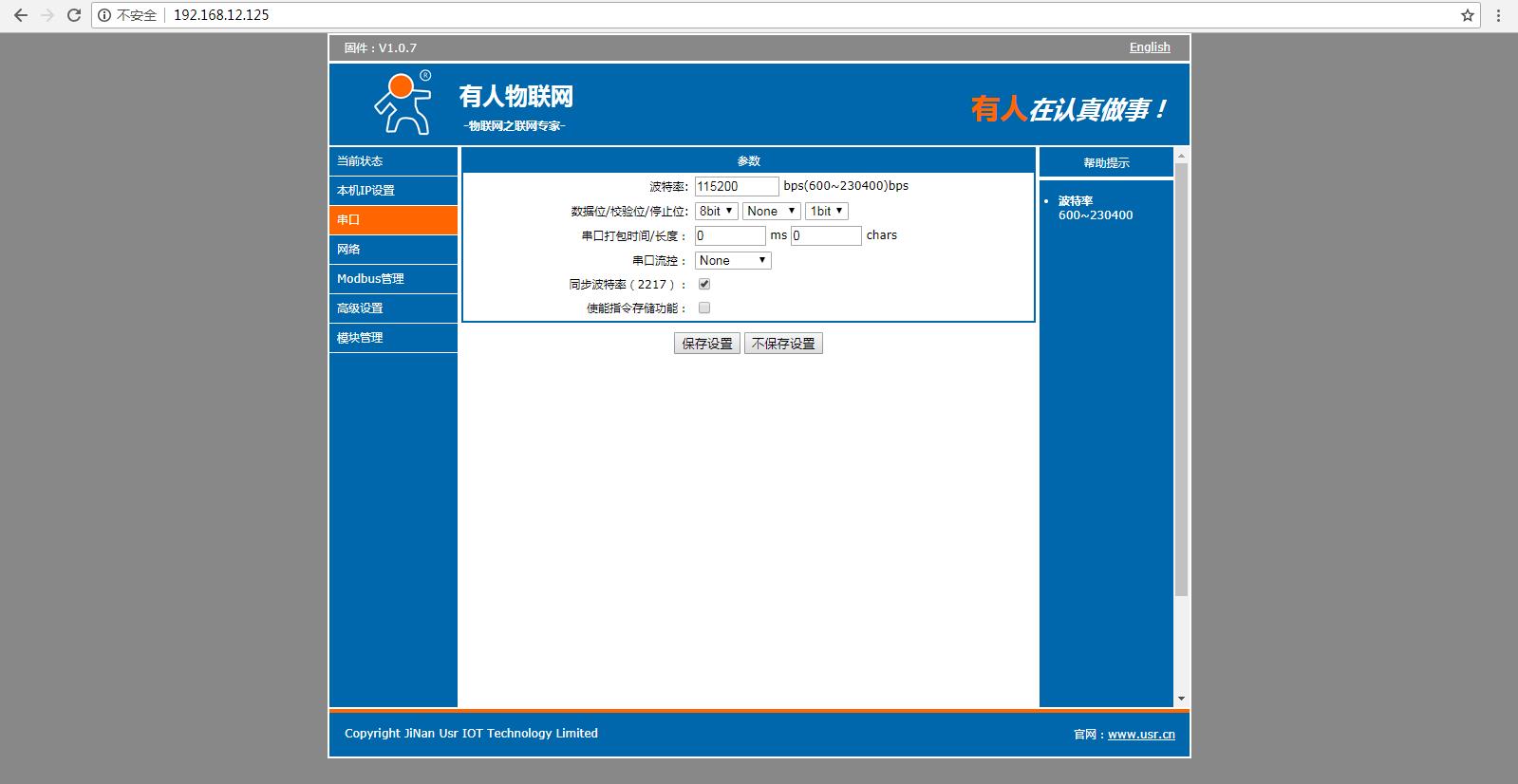

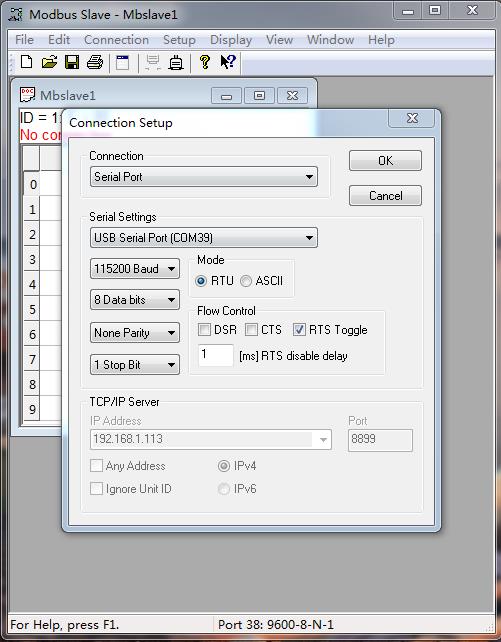

　　然后打開COM口，串口參數設置和M511串口參數一致，波特率，數據位，停止位，校驗位

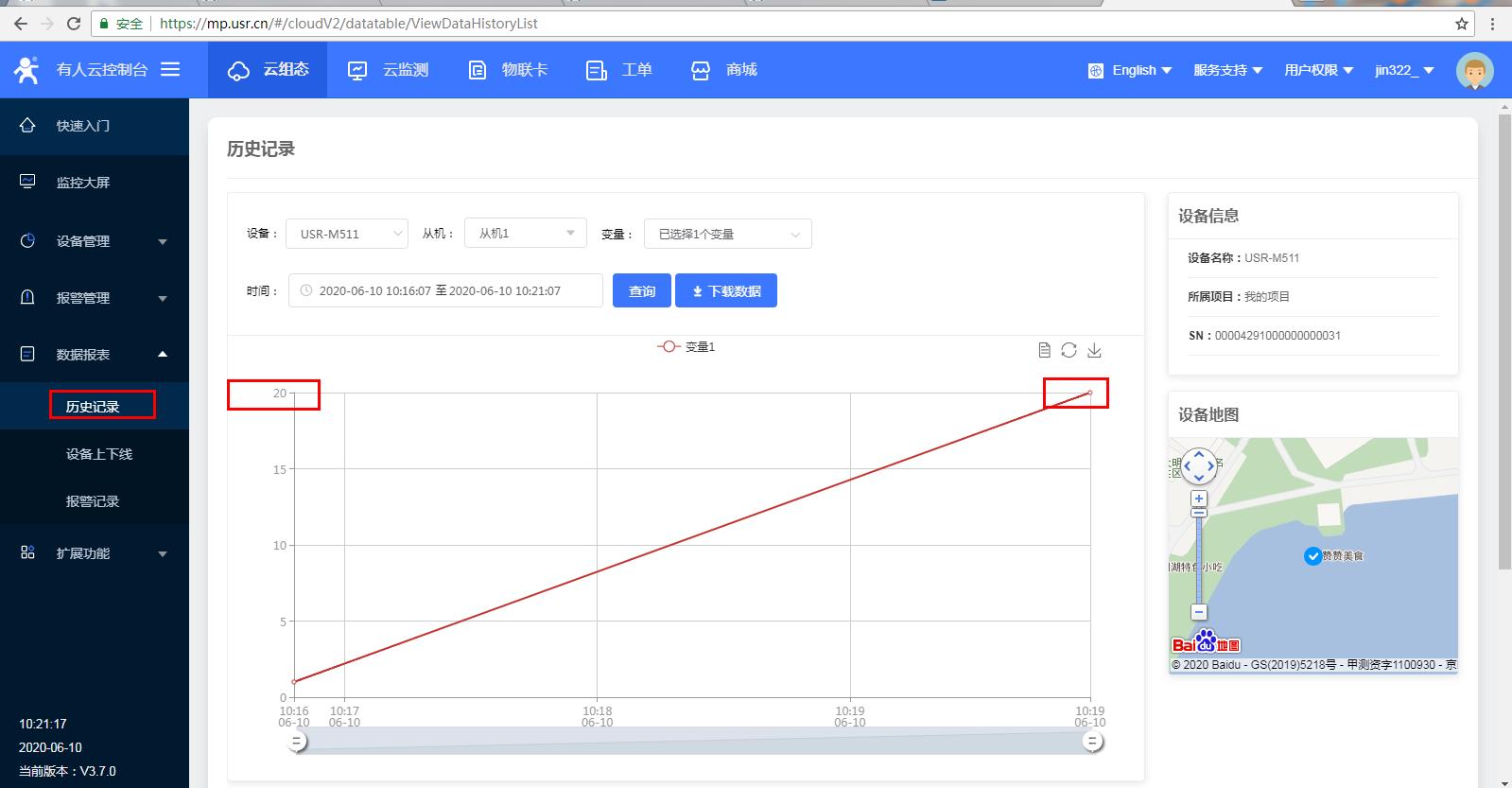

　　3、用MODBUS SLAVE軟件改變寄存器數值，然后再有人云歷史記錄中查看數據，有人云歷史記錄有數據，證明調試正常
