　　一、所需資料

　　說明書

　　軟件設計手冊

　　串口調試助手

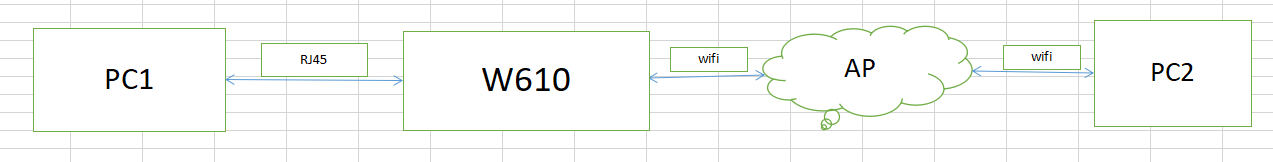

　　二、網絡拓撲圖

　　三、連接方式

　　USR-W610(以下簡稱W610)接上供電電源，此時power指示燈亮起;將雙網口wifi串口服務器W630的網口通過網線連接電腦(pC1)，pC2先連接W610的wifi，進入內置網頁配置參數，然后連接同一WiFi，和W610處于同一局域網

　　四、操作步驟

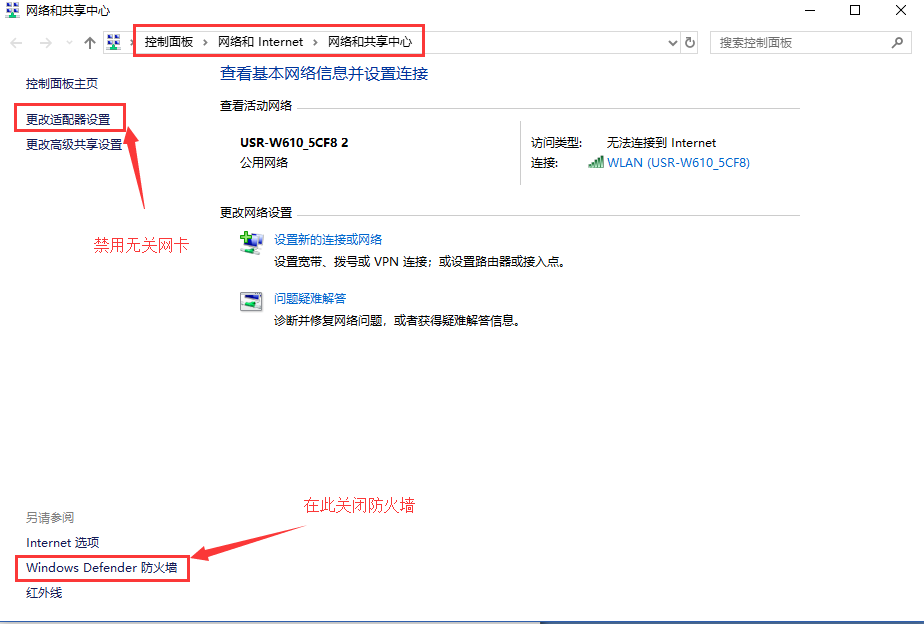

　　注意：在開始測試之前，一定要把電腦上的防火墻關閉，退出殺毒軟件；在適配器設置中禁用本地網卡、VpN、虛擬機以及其他的網絡設備

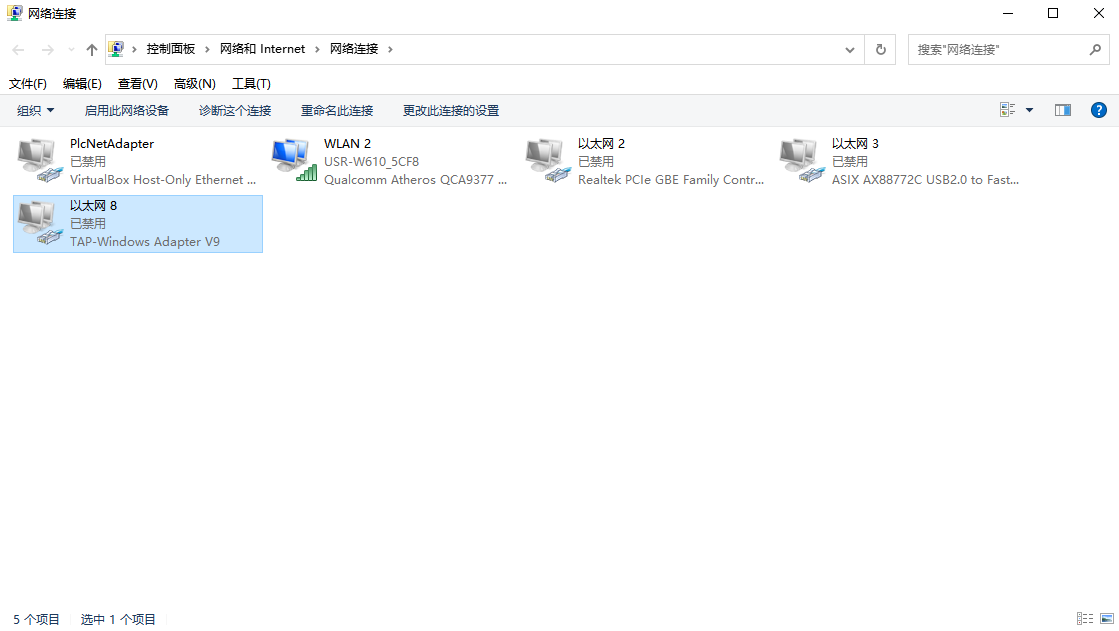

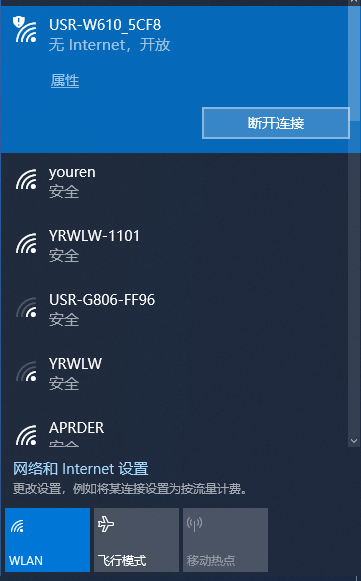

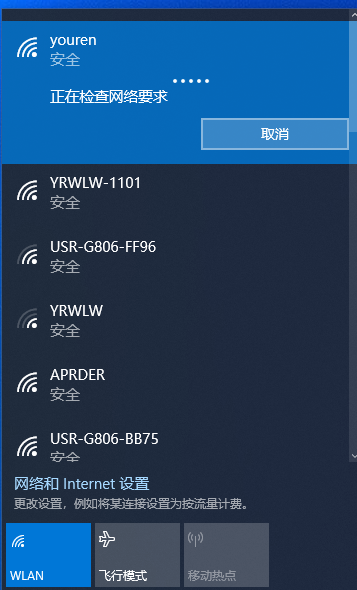

　　1.電腦連接W610的wifi，禁用其他多余網卡

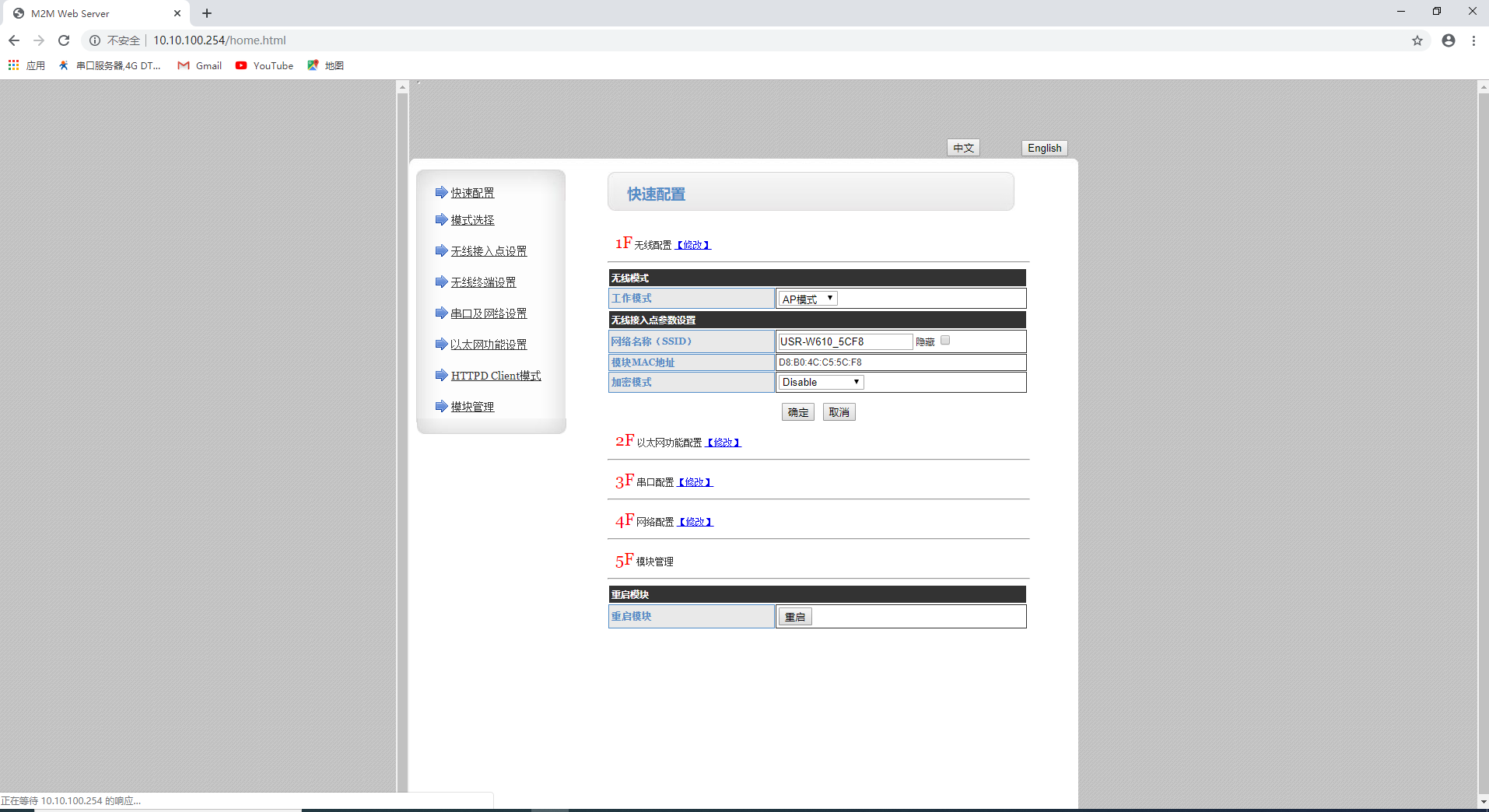

　　2.瀏覽器輸入10.10.100.254進入內置網頁，登錄的賬號和密碼是admin和admin

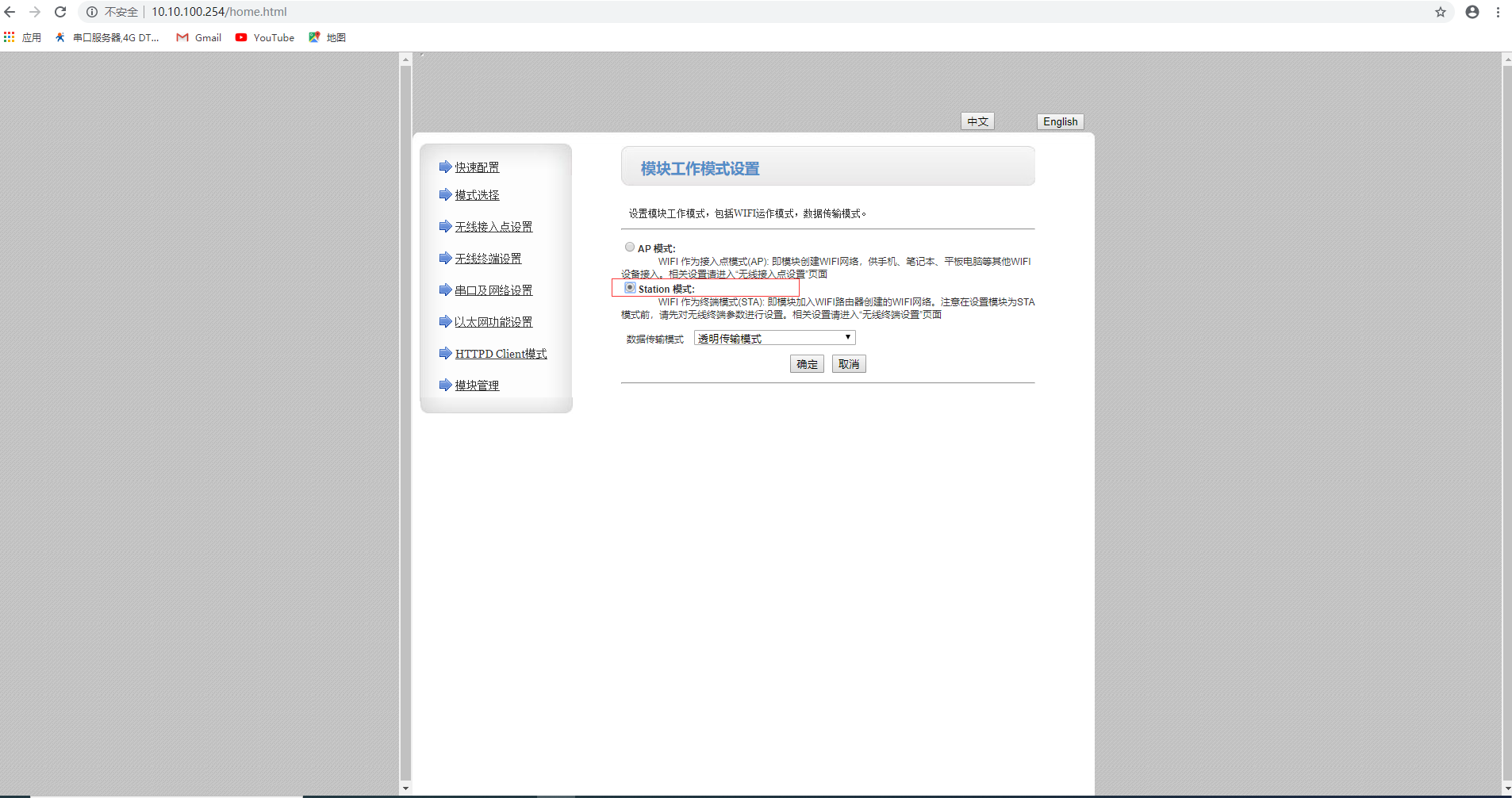

　　3.選擇模塊工作模式Station模式(STA)，點擊確定

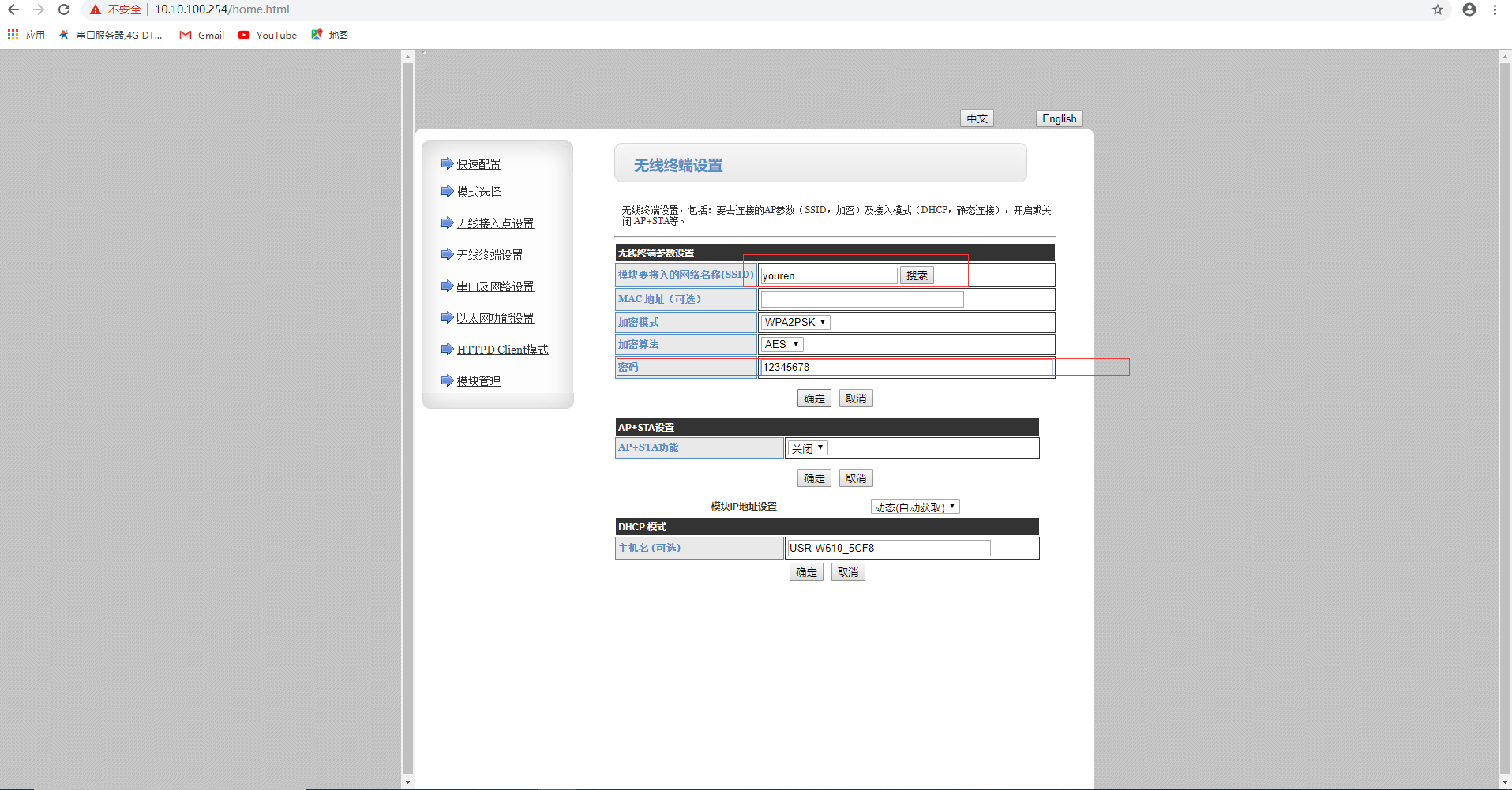

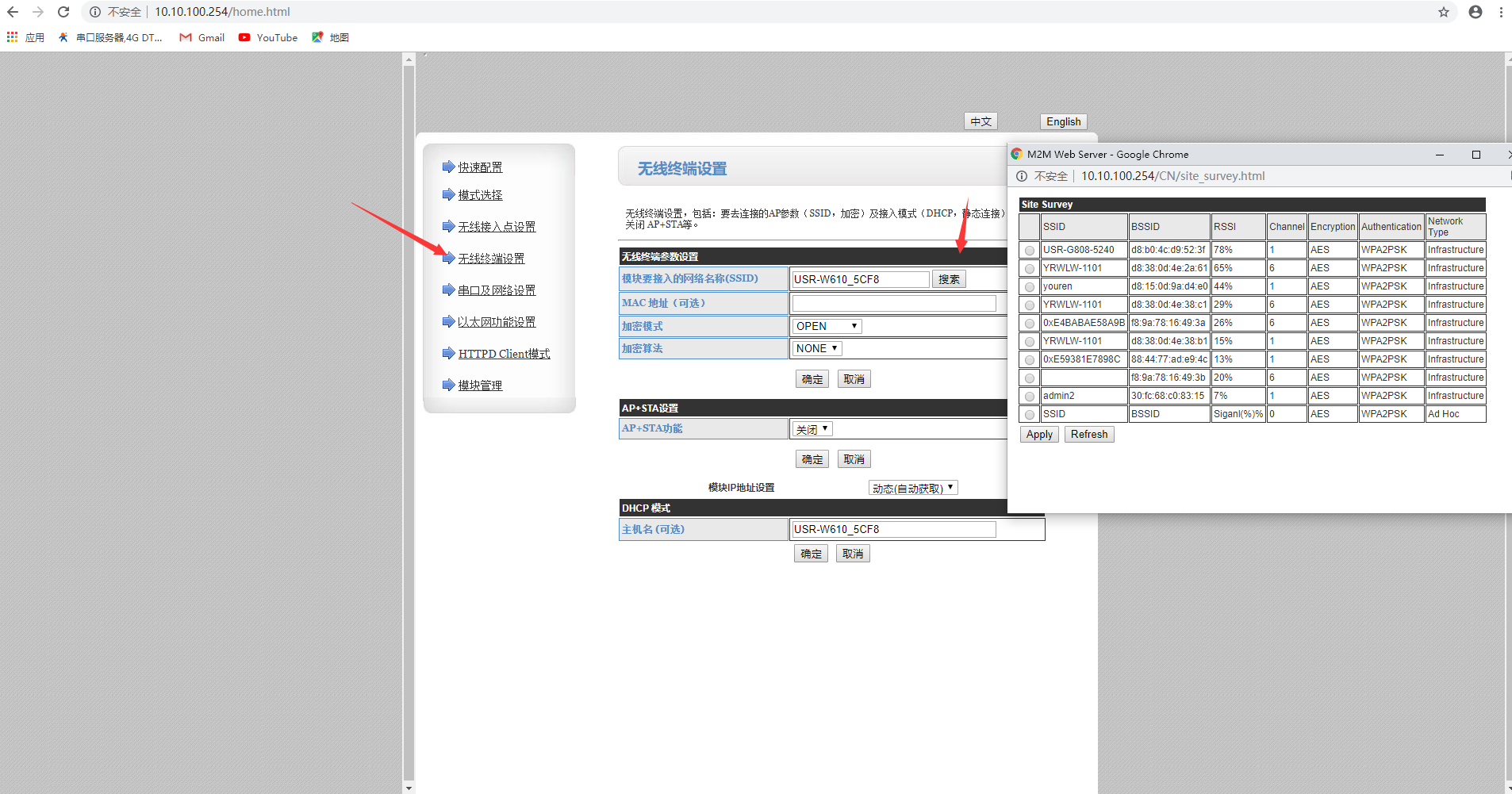

　　4.選擇無線終端設置，點擊搜索，選擇想要連接的wifi，輸入密碼，點擊確定

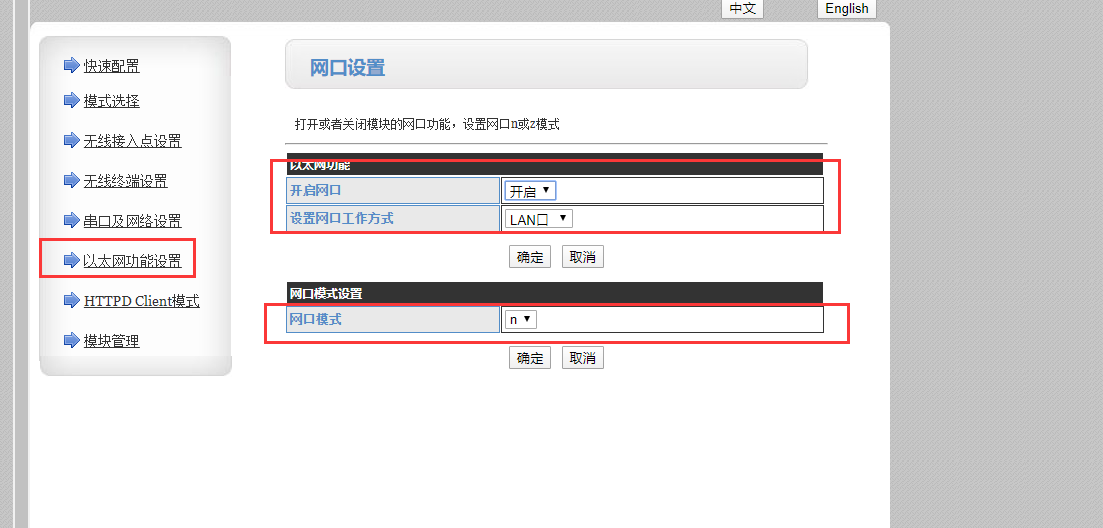

　　5.以太網功能設置：開啟網口，選擇LAN口，點擊確定，網口模式選擇路由，點擊確定

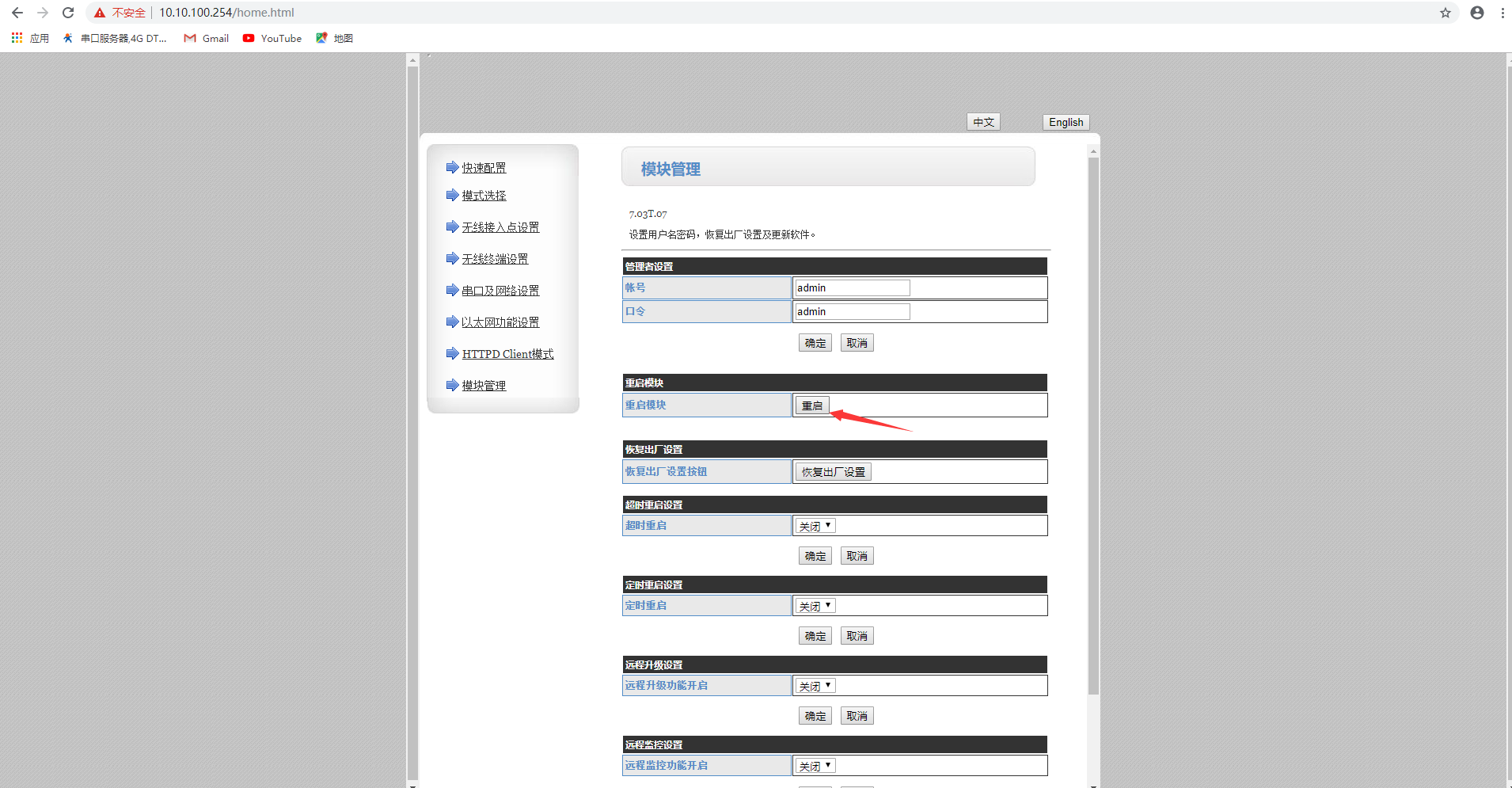

　　6.在模塊管理中重啟模塊，使參數生效

　　7.pC2連接同一個路由器的wifi，處于同一局域網

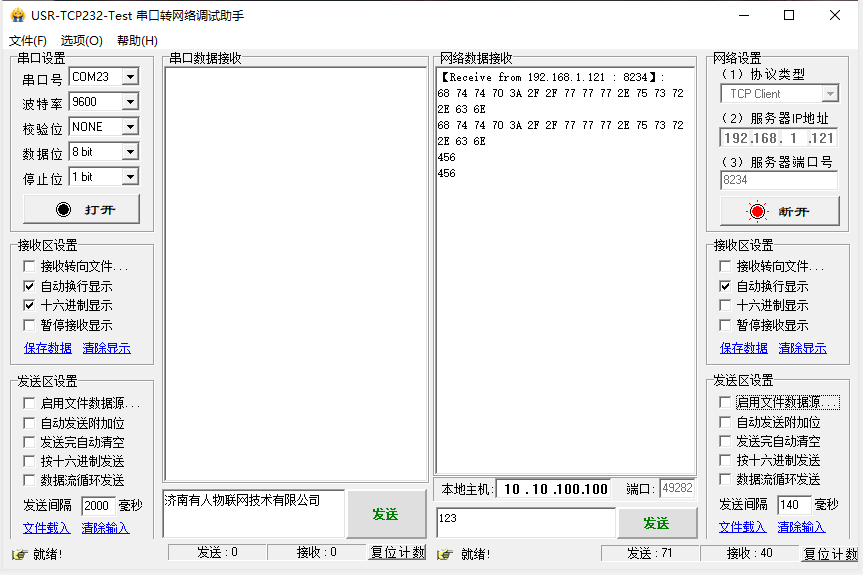

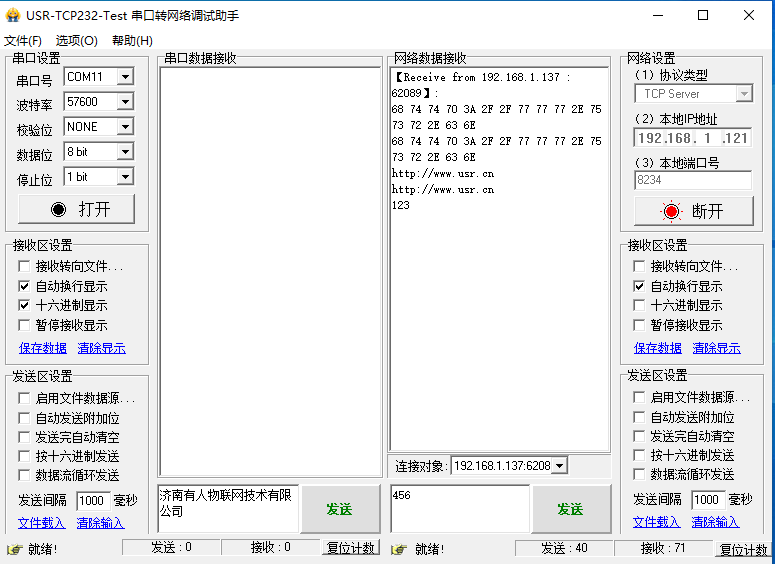

　　8.pC2打開網絡調試助手，網絡端協議類型TCp server，本地端口號 8234，開啟監聽

　　9. pC1做client，填寫服務器的Ip和端口號：192.168.1.121和8234，點擊連接

　　pC1需要主動發起連接，建立通信

　　USR-W610基本通訊測試http://www.ggxxsw.cn/Faq/338.html
