  串口調試助手下載地址

  NB設置軟件下載地址http://www.ggxxsw.cn/Download/964.html

  NB73-BA說明書

  NB75-BA說明書

  1、 硬件準備： NB模塊，測試底板，NB卡，USB轉232串口線，電源適配器，天線

  2、 硬件連接：

  將模塊在測試底板上安裝好，插入NB卡，電腦通過USB轉串口線連接測試底板上的232串口

  說明：用串口調試助手模擬串口設備;

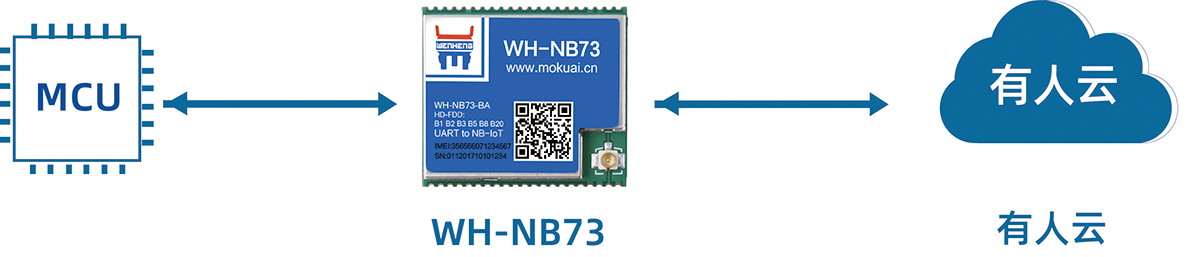

  數據流向：串口調試助手----NB模塊-----有人云

  客戶實際應用：終端設備---NB模塊---有人云

  3、 打開設置軟件，選擇設備對應的串口號(在設備管理器中查看端口號)，打開串口，串口參數出廠默認9600/NONE/8/1。

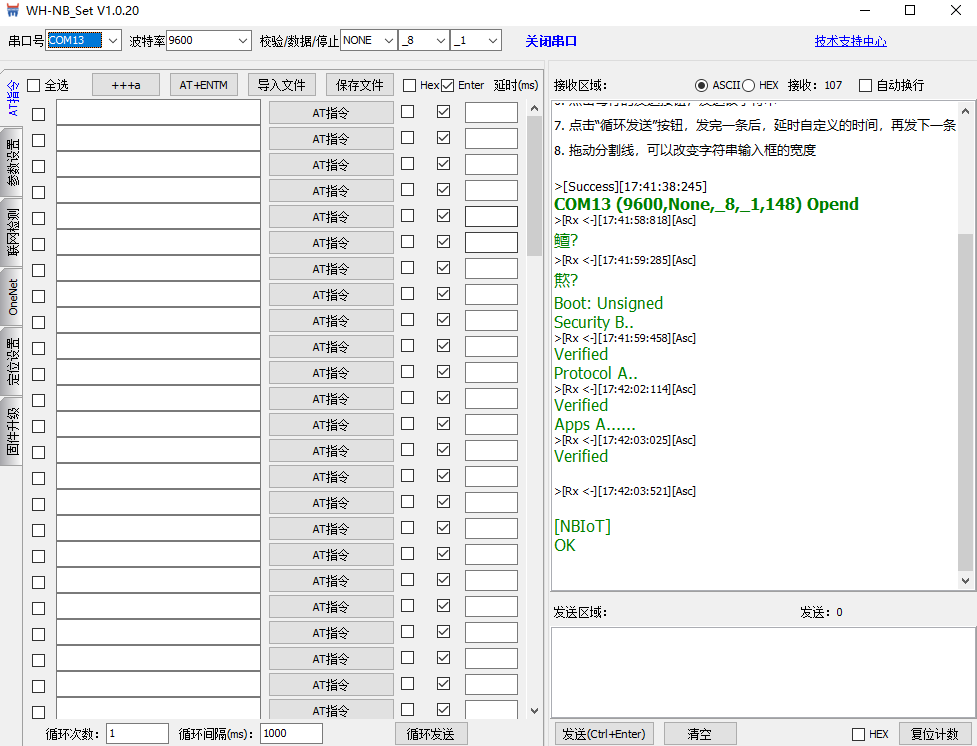

  連接電源，給模塊上電，會看到開機打印信息：

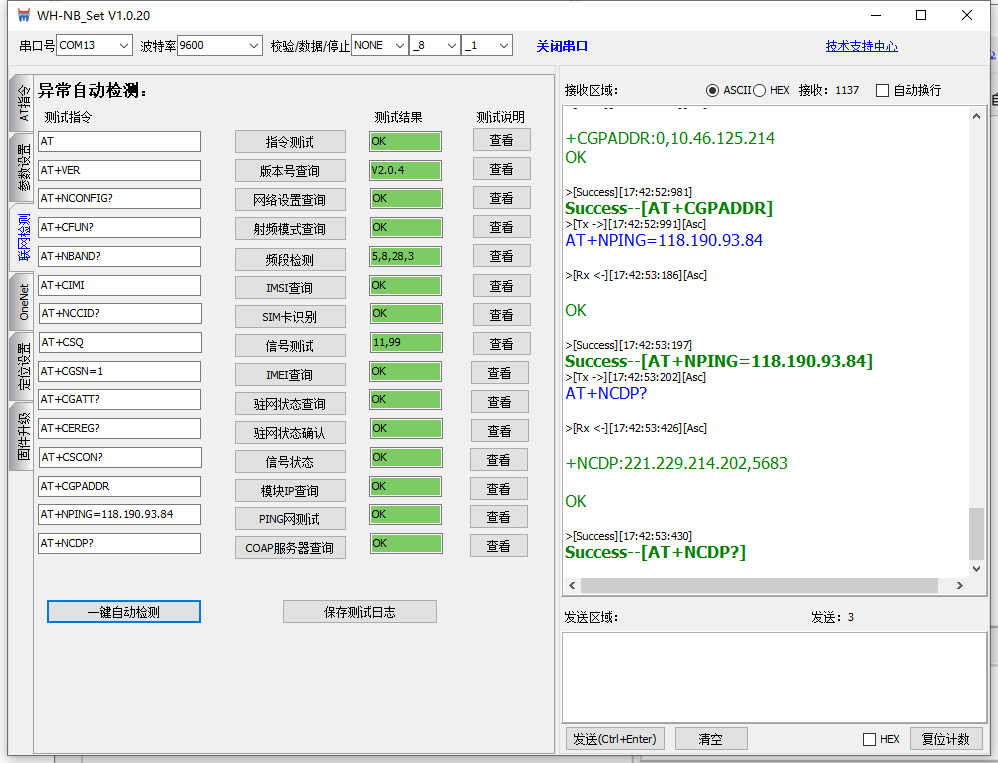

  4、 模塊出廠在CMD指令模式下，先用一鍵檢測看模塊是否正常：

  如上圖全部OK即是通過，若有選項未通過請點擊對應的“查看”按鈕，查看提示并排查問題。

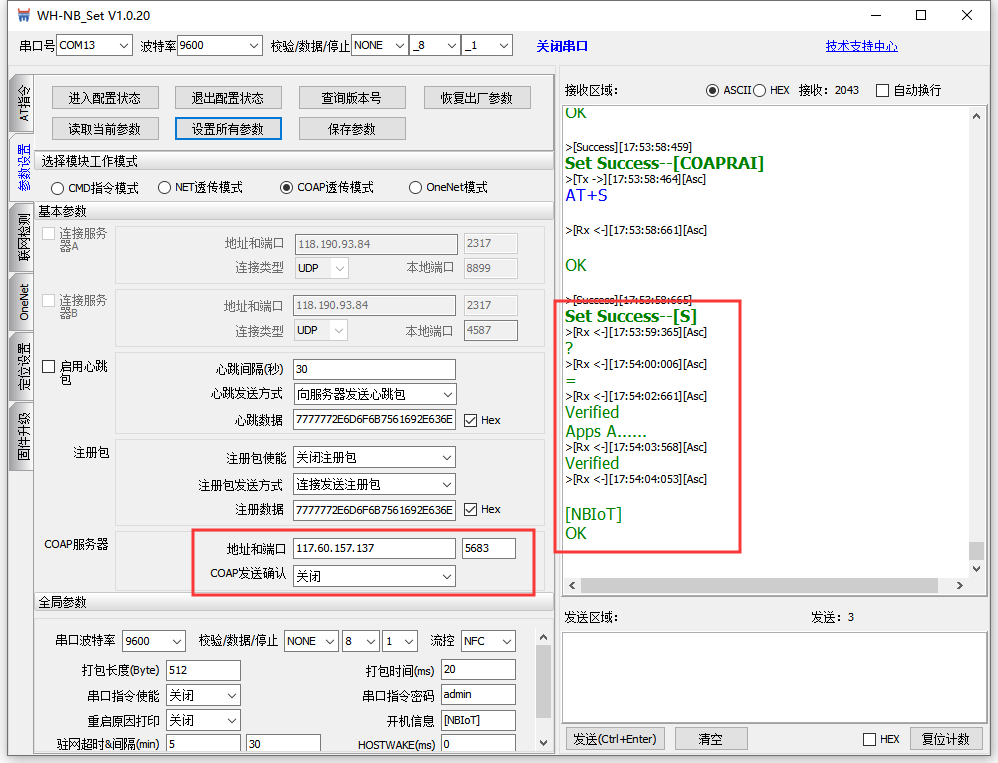

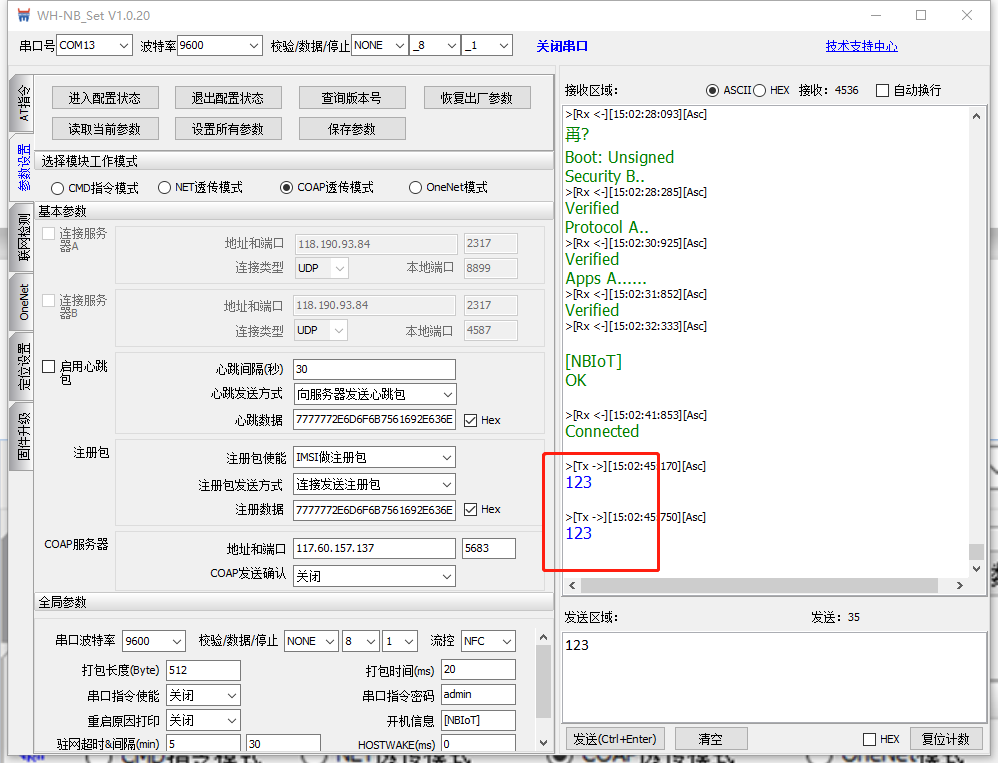

  5、 設置coap透傳參數，NB連有人云只能用coap協議，IP：117.60.137.157端口號：5683是我司云平臺的地址，填寫完成后點擊“設置所有參數”，模塊會保存參數并重啟：

  6、 待模塊重啟完成，顯示connected表示注網成功。

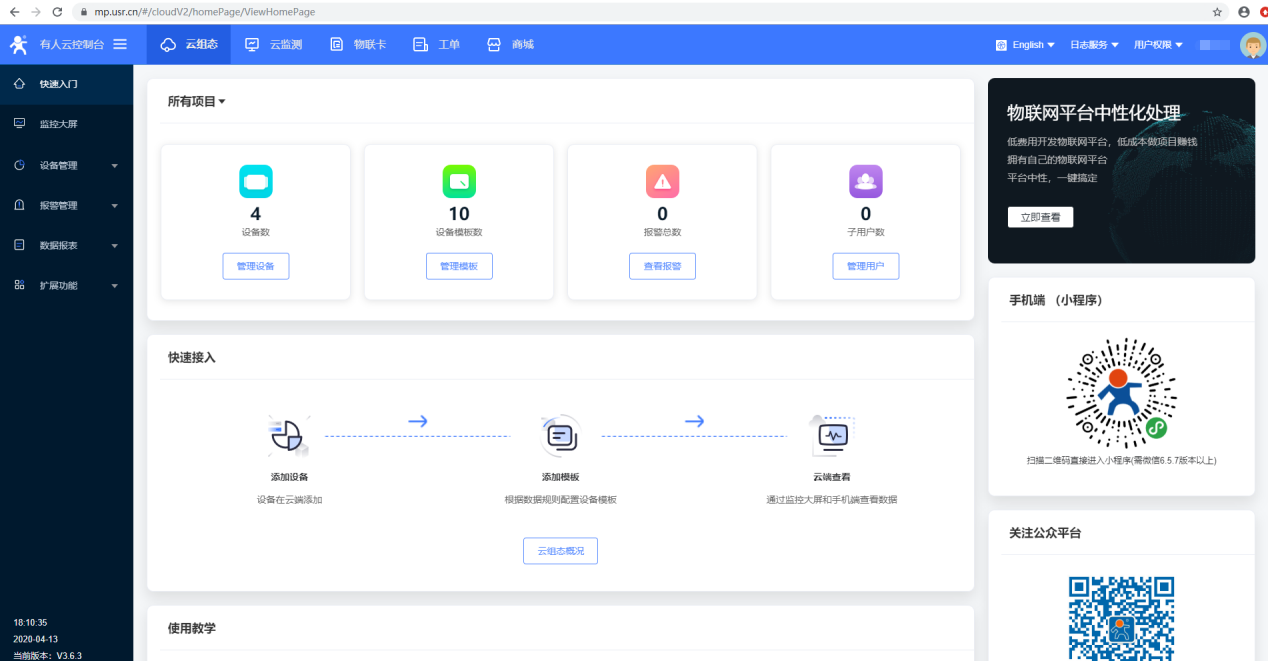

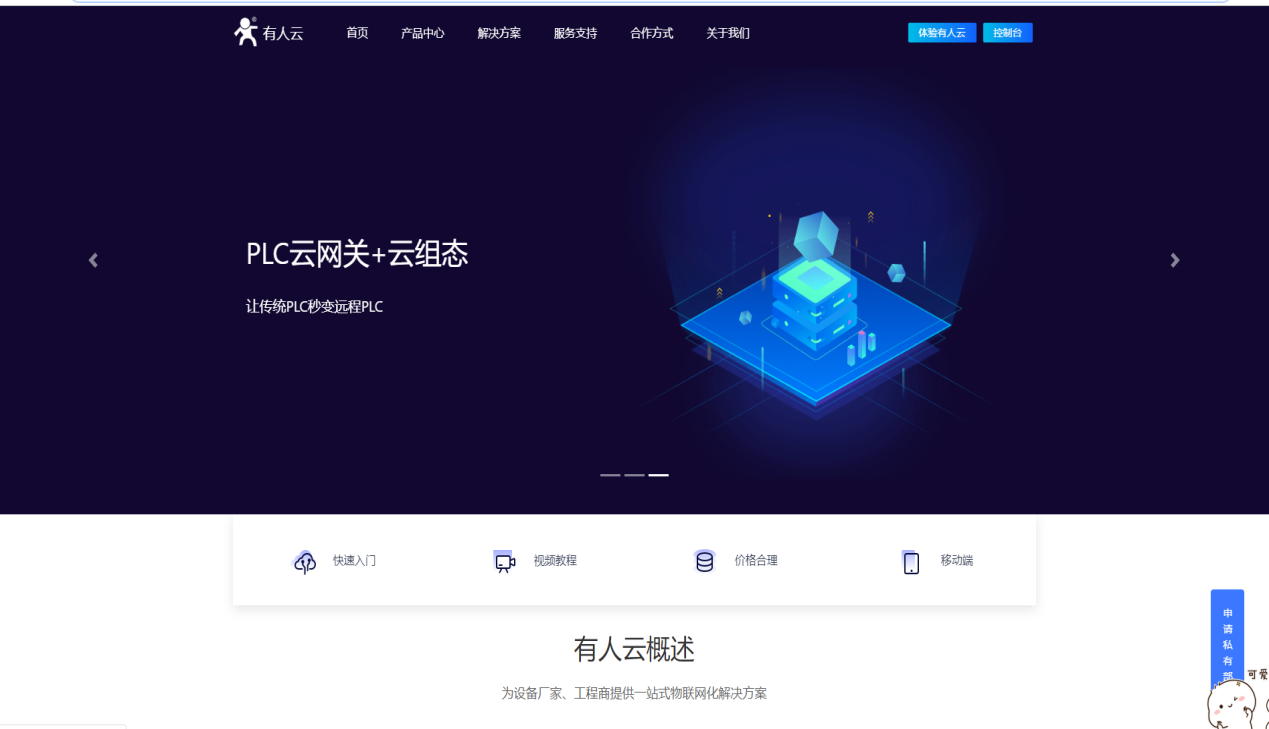

  7、 打開有人云平臺，輸入賬號密碼登錄，若未注冊可先注冊。

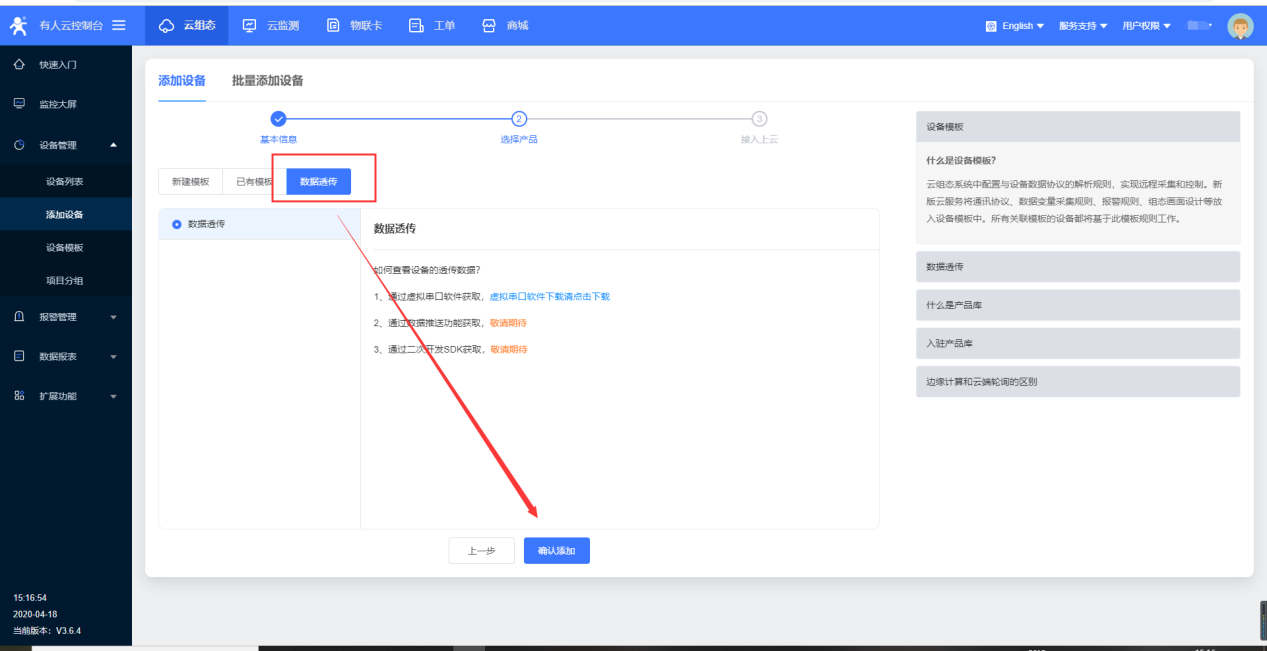

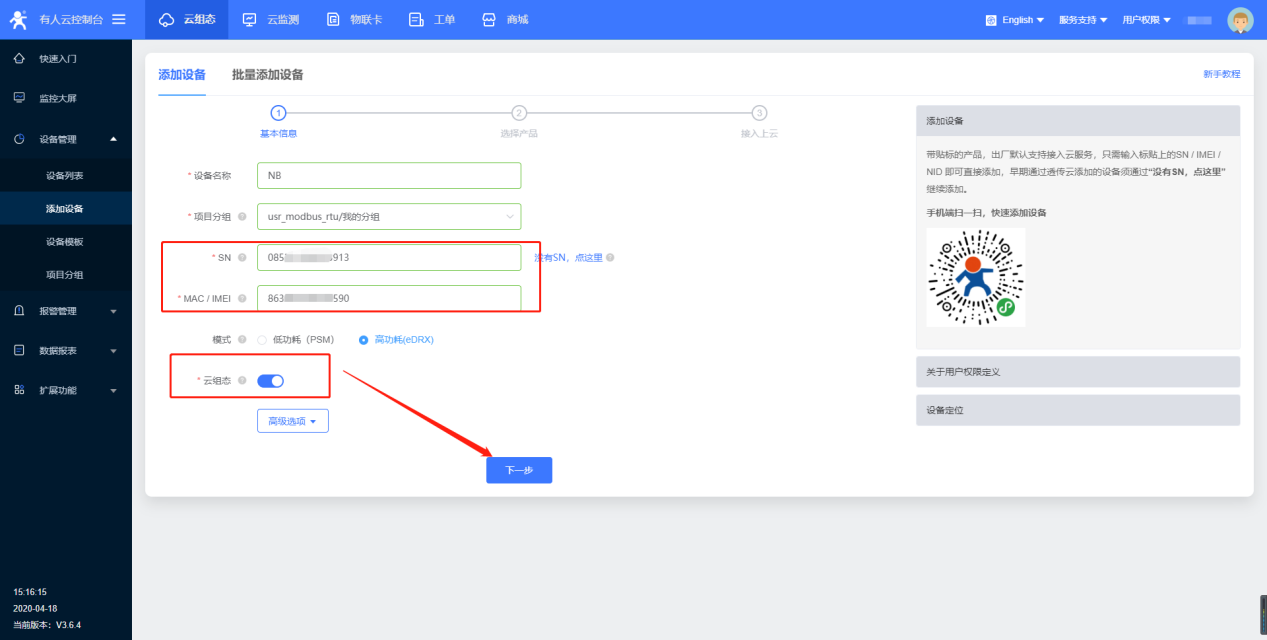

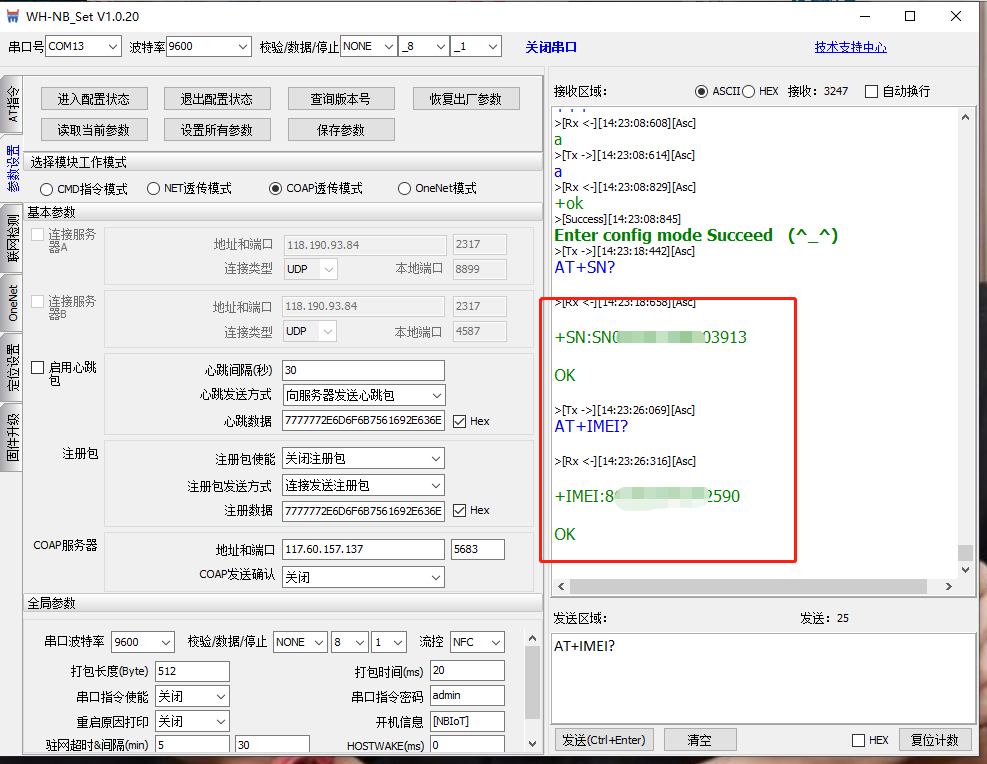

  8、添加設備。填寫模塊標簽上的SN和IMEI，或用AT指令查詢。也可用微信掃描模塊二維碼獲得。在有人云平臺點擊設備管理--添加設備--填入SN和IMEI--功耗選擇與模塊對應--勾選云組態--模板選擇數據透傳--下一步--確認添加--完成。

  9、添加好設備后，默認是不在線的，需要模塊串口主動上傳數據激活設備上線，且由于NB卡出廠默認低功耗，模塊無法實時接收服務器下發的數據。可參考低功耗說明：http://www.ggxxsw.cn/Download/589.html

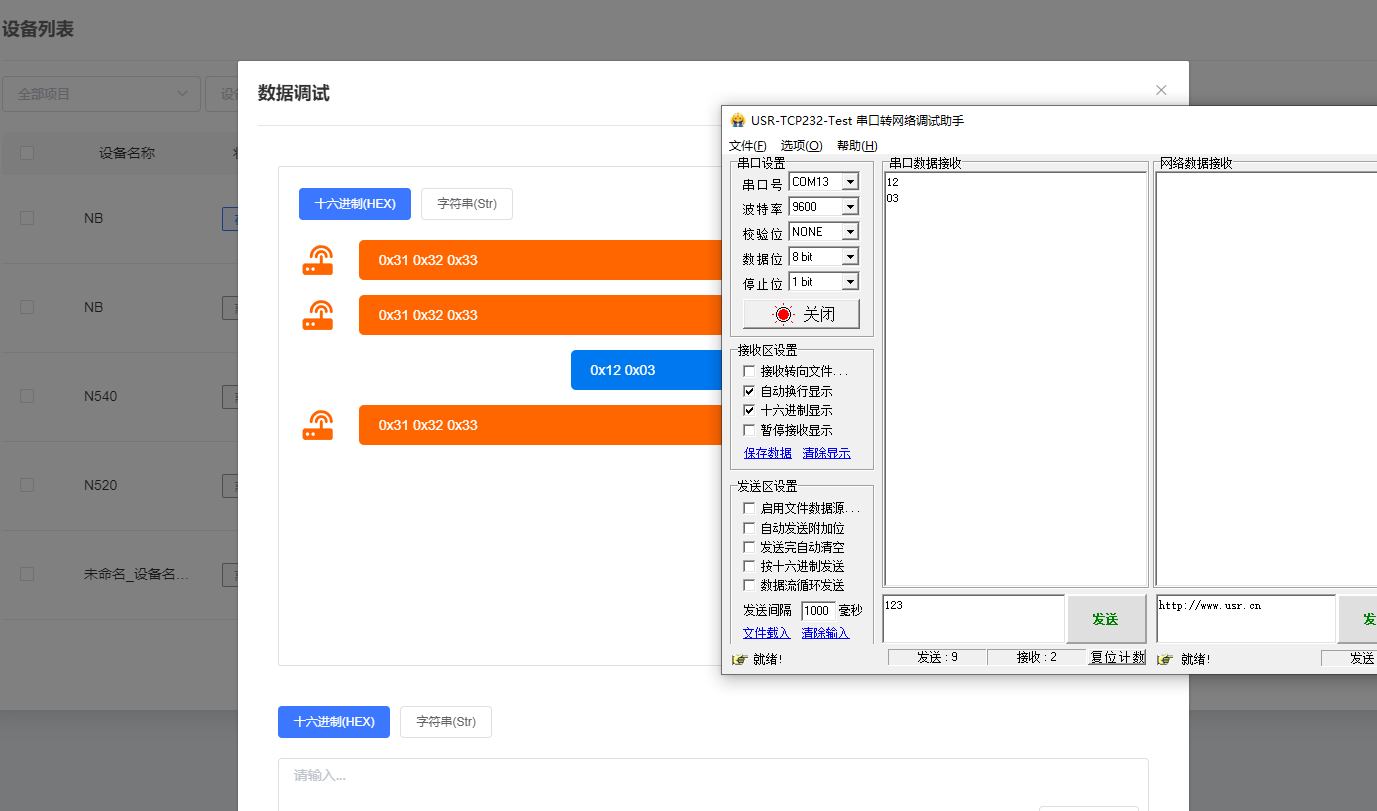

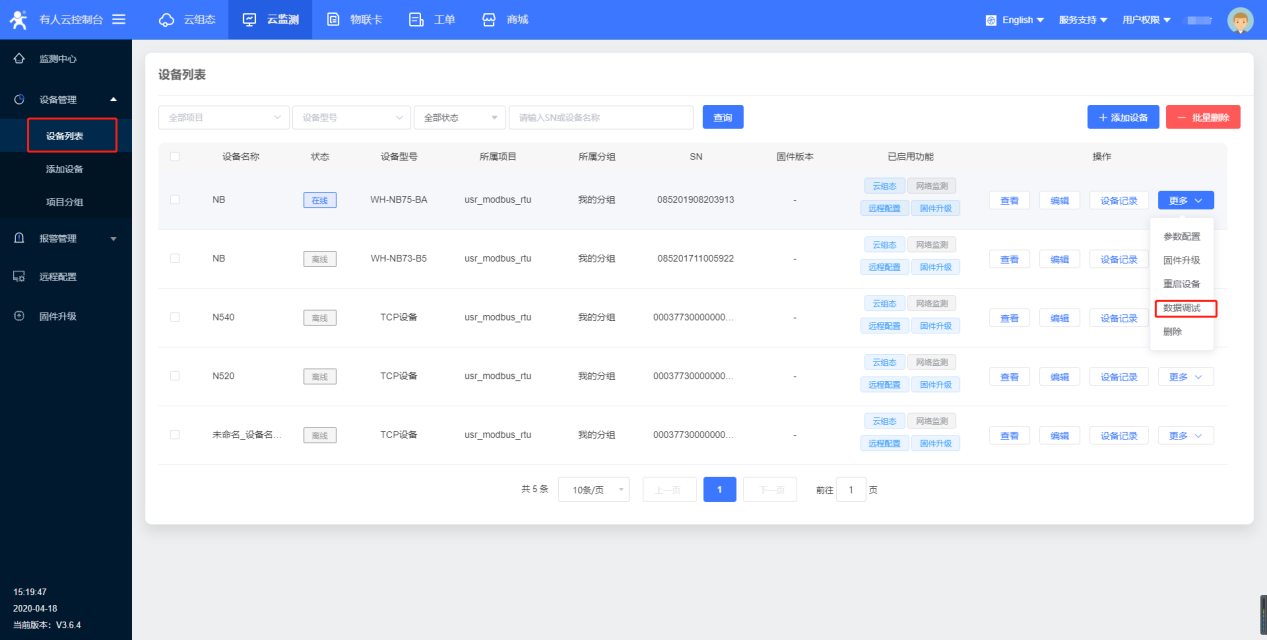

  10、有人云端可以在云監測--設備列表--更多，進入數據調試頁面，查看數據收發。該頁面的數據是實時的，不能保存的。

  雙向數據傳輸：
