在遠程聯網項目中，容易出現電源接反的誤操作，然而電源的反極性通常會導致后端電容器爆炸或芯片燃燒，從而導致不可逆轉的后果。因此，在串口服務器、DTU、工業路由器等聯網設備的電源設計中考慮防反接功能，避免上述問題的發生。通過終端接口連接電源時，通常會進行萬無一失的處理，以確保在連接不正確時不會正常插入電源。這是物理級別的防逆向設計。本文介紹了幾種硬件防逆向設計。

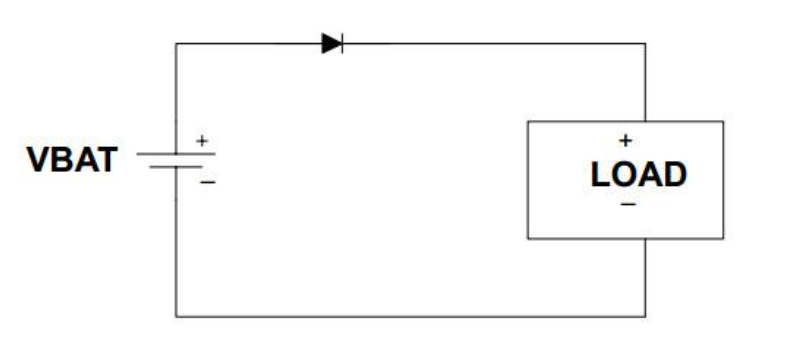

實現此目的的最簡單方法是，當電源正極連接時，電源通過二極管正向電壓向負載提供電壓。當電源反向時，由于二極管的單向傳導和反向截止，將不為后端負載供電，這起到了保護作用。該電路具有缺點。首先，正向電壓降很大。普通二極管的壓降約為0.7V，肖特基二極管的導通壓降為0.3V，價格相對昂貴。其次，當負載電流大時，二極管端的功耗相對較大。
該解決方案針對電源電壓高且損耗要求不高的場景。
MOSFET具有極低的導通電阻和極低的損耗，使其成為以最低損耗提供反向保護的理想選擇。

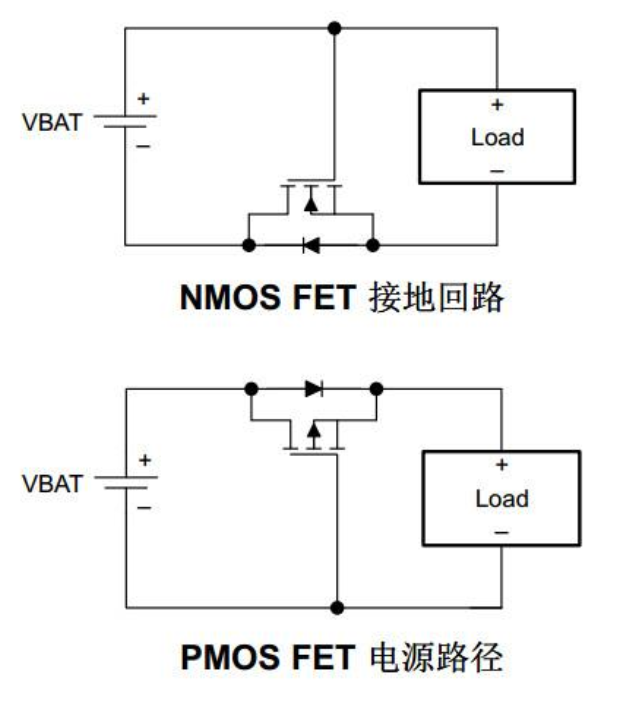

上圖提供了不同MOS晶體管的電路位置，NMOS在接地回路中，PMOS在電源路徑中。
在每個電路中，MOS管的體二極管面向正常電流的方向。當電源反向時，NMOS(PMOS)柵極電壓為低(高)，從而阻止其導通。正確安裝電源并正常通電后，NMOS(PMOS)的柵極電壓將變為高電平(低電平)，并且其通道會使二極管短路。
NMOS將破壞接地回路，如果對接地回路敏感，則應將PMOS用于反向連接。在實際電路中，需要通過串聯電阻來保護MOS柵極。
