9轉25的串口線接法圖
這個串口線把一個25 針的串行口接到9 針的串行口上，PC 一端為9針的母插頭：
連接到串行設備為25 針的公插頭：
|
25針轉9針串口線信號定義 |
|
|
9-Pin |
25-Pin |
|---|---|---|
|
Carrier Detect |
1 |
8 |
|
Receive Data |
2 |
3 |
|
Transmit Data |
3 |
2 |
|
Data Terminal Ready |
4 |
20 |
|
System Ground |
5 |
7 |
|
Data Set Ready |
6 |
6 |
|
Request to Send |
7 |
4 |
|
Clear to Send |
8 |
5 |
|
Ring Indicator |
9 |
22 |
串口引腳定義
pc電腦串行口的典型是RS-232C及其兼容接口，串口引腳有9針和25針兩類。而一般的個人電腦中使用的都是9針的接口，25針串行口具有20mA電流環接口功能，用9、11、18、25針來實現。我們只介紹常用9針的rs232c串口引腳的接口定義。

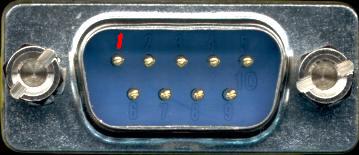

《串口引腳圖》
9針串行口的針腳功能：
針腳 功能 針腳 功能
1 載波檢測(DCD)
2 接受數據(RXD)
3 發出數據(TXD)
4 數據終端準備好(DTR)
5 信號地線(SG)
6 數據準備好(DSR)
7 請求發送(RTS)
8 清除發送(CTS)
9 振鈴指示(RI)
PC/XT 機上的串行口是 25 針公插座，引腳定義為：
|
Pin |
Name |
Dir |
Description |
|---|---|---|---|
|
1 |
SHIELD |
- |
Shield Ground |
|
2 |
TXD |
|
Transmit Data |
|
3 |
RXD |
|
Receive Data |
|
4 |
RTS |
|
Request to Send |
|
5 |
CTS |
|
Clear to Send |
|
6 |
DSR |
|
Data Set Ready |
|
7 |
GND |
- |
System Ground |
|
8 |
CD |
|
Carrier Detect |
|
9 |
n/c |
- |
|
|
10 |
n/c |
- |
|
|
11 |
n/c |
- |
|
|
12 |
n/c |
- |
|
|
13 |
n/c |
- |
|
|
14 |
n/c |
- |
|
|
15 |
n/c |
- |
|
|
16 |
n/c |
- |
|
|
17 |
n/c |
- |
|
|
18 |
n/c |
- |
|
|
19 |
n/c |
- |
|
|
20 |
DTR |
|
Data Terminal Ready |
|
21 |
n/c |
- |
|
|
22 |
RI |
|
Ring Indicator |
|
23 |
n/c |
- |
|
|
24 |
n/c |
- |
|
|
25 |
n/c |
- |
|
