　　原文來自 頭條號

　　前言

　　不可否認，目前工業現場仍然會有很多串口設備的存在，對于這些串口設備，如果想要聯網，就必須要轉換成網絡接口，這時候就會用到串口服務器。

　　串口服務器作用

　　串口服務器內置CPU，可以實現串口和網絡接口之間的互相轉換，能將傳統的RS-232/422/485設備立即聯網，使用串口服務器可以在世界的任何位置， 通過網絡，用您的計算機來存取、管理和配置遠程的設備。串口服務器廣泛應用于POS、ATM、 顯示屏、鍵盤、刷卡機、讀卡器、交換機、加油機、RTU、數控機床、測試儀表等，輕松連接以太網，實現網絡化管理和遠程控制。

　　串口服務器應用案例

　　1、 無人值守稱重系統：利用串口服務器可以實現稱重儀表、收據打印機、道閘等稱重配套設備聯入局域網，可以完成集中控制和數據統計管理。

　　2、門禁機：門禁機加上串口服務器，這樣傳統的門禁即可變身為TCP/IP網絡門禁機。

　　3、遠程控制PLC：PLC增加串口服務器，編程軟件結合虛擬串口，這樣就實現了遠程給PLC編程。

　　串口服務器使用

　　不同品牌的串口服務器使用方法大同小異，這里主要以山東濟南有人的USR-TCP232-410s為例，跟大家分享一下串口服務器的使用方法。

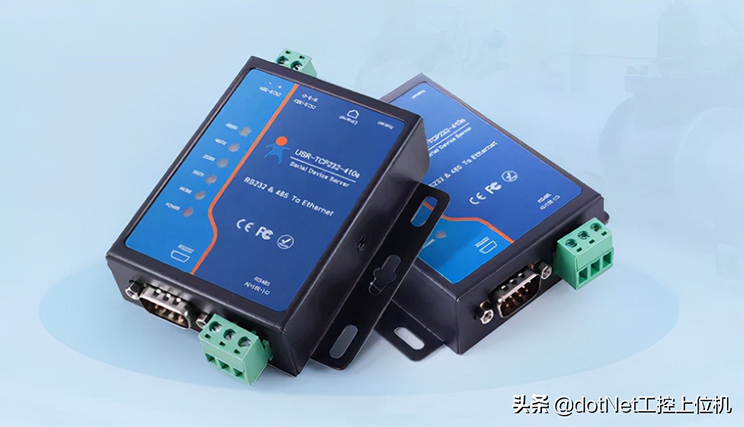

　　USR-TCP232-410s是一款工業級雙串口服務器，實現RS232+485轉以太網雙向透傳功能，兩路串口同時獨立工作，互不影響;產品采用M4內核、TI方案，內置精心優化的TCP/IP協議棧;支持Modbus網關功能;支持雙重看門狗、多種保活機制;支持注冊包+雙向心跳包、虛擬串口、自動重連等功能。

　　首先看下硬件清單：里面包含一個串口服務器，同時也包含電源、一根232母頭及一根232公頭，還配備了一根網線。

　　接線很簡單，插上電源就可以了，它本身是支持232+485的，我這邊測試的是485的Modbus通信，還是使用之前的那個溫濕度傳感器套裝來測試，直接將溫濕度傳感器出來的A/B線接到串口服務器上就行了。

　　對于232通信，要用配套帶的232通信線，485的話，直接接A/B線就行了。

　　另外，用一根網線，將串口服務器接到電腦PC上，然后將電腦的IP地址設置成和串口服務器一致。

　　默認串口服務器的IP地址是192.168.0.7，電腦也設置成同一網段就可以，如果想要修改IP，也要保住先通訊上，才能修改，我這里已經將串口服務器的IP改成了192.168.1.55。

　　通信及接線都完成后，這時候，需要進行一下配置，配置方式有兩種，一種是用有人的配置軟件，也可以通過網頁進行配置，配置軟件，大家自己去官網下載就可以了，我這里為了方便起見，直接用的網頁來配置。

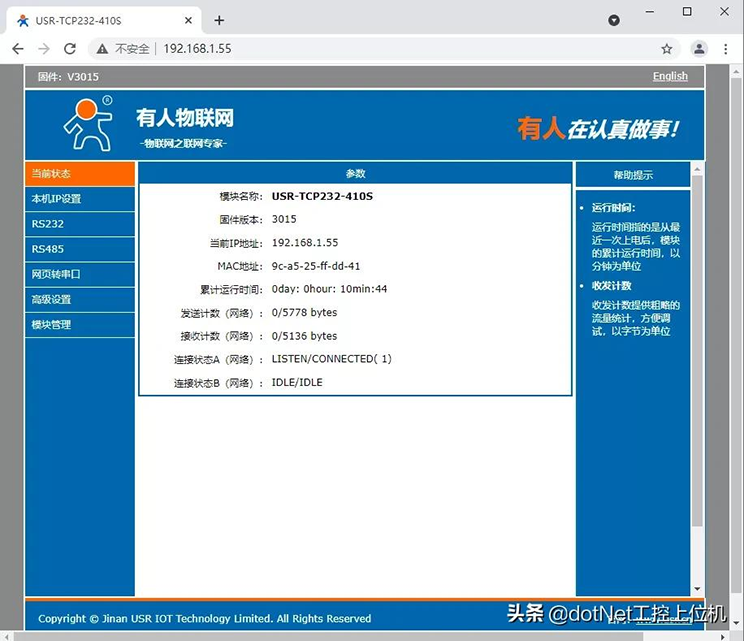

　　直接在地址欄，輸入IP地址即可，第一次需要輸入賬號密碼，默認賬號密碼都是admin。

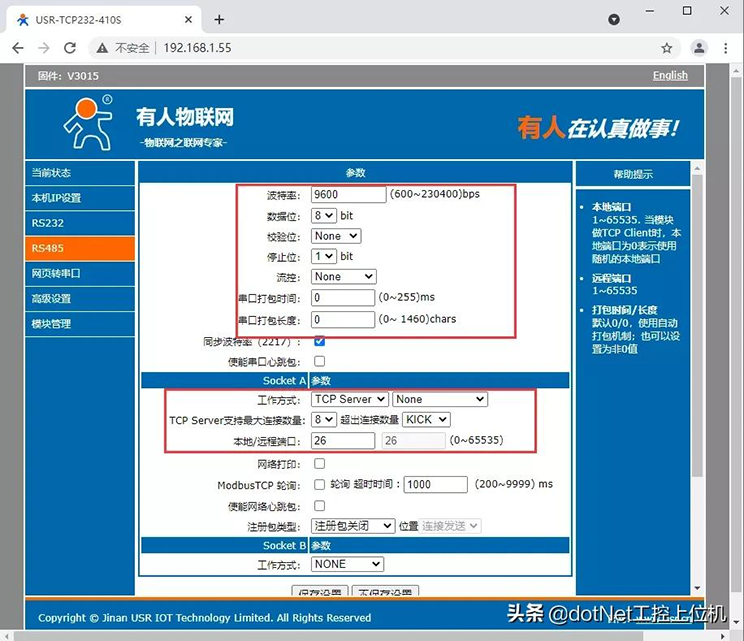

　　切換到RS485設置頁面，主要是設置一下串口參數和Socket參數。

　　設置完成后，重啟模塊。

　　通信測試

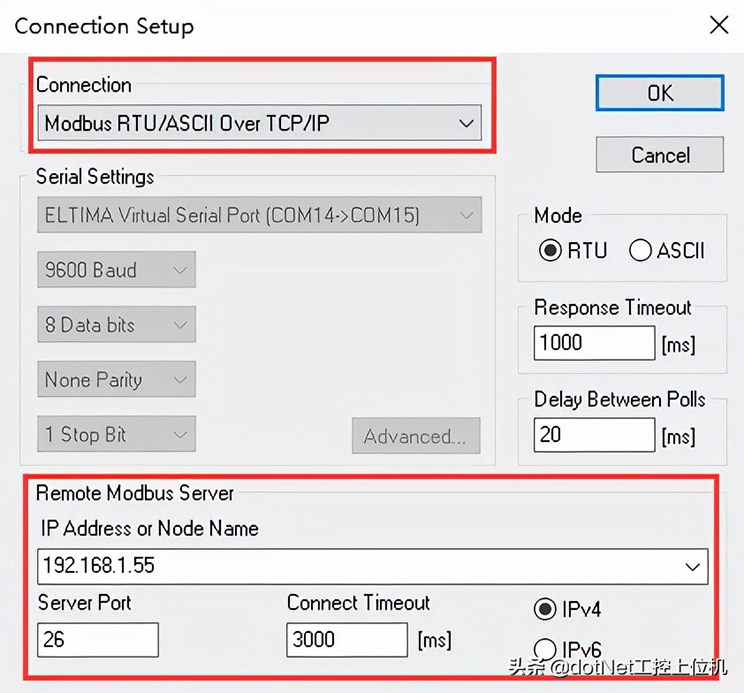

　　我們可以先用ModbusPoll軟件進行測試，這里要特別注意，選擇的Modbus模式是ModbusRTUOverTCP，因為串口服務器是透傳的，所以走的協議仍然是ModbusRTU協議，只不過是以TCP的模式運行而已，IP地址填寫串口服務器的IP地址，端口號的號填寫設置的26。

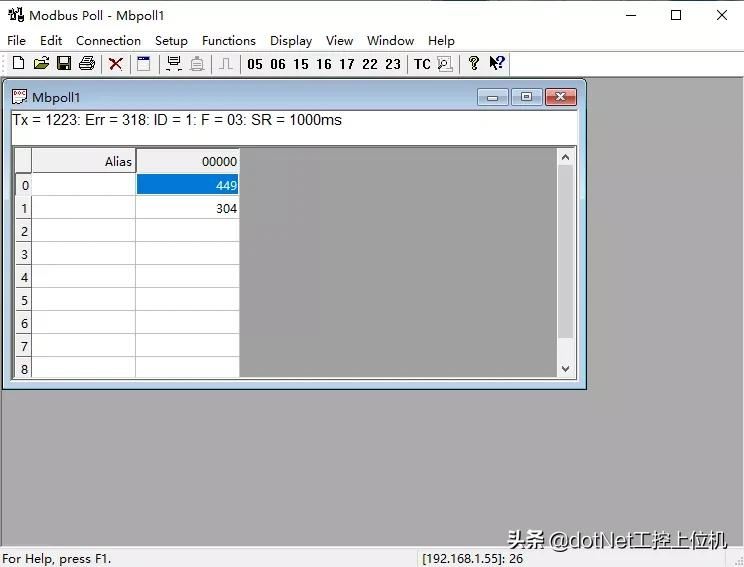

　　我們測試站點1，結果如下：

　　這樣子，我們就初步實現了通過串口服務器，實現ModbusRTU設備轉換成TCP通信。
