串口轉以太網服務器工業稱重應用
2022-07-28

  什么是串口服務器及其工作原理

  串口服務器是在RS232/485/422與TCP/IP通信之間進行數據轉換的通訊設備。

  什么是通訊設備?

  像小時候玩的紙杯傳話筒,是實現最簡單的通訊環境。如今電子發展時代,在兩端的通訊設備中,增加的聯網設備,是監控終端設備到遠程云端的傳輸數據的功能,最終獲得節省人力成本、實現降本增效的社會價值。

  串口服務器就是這樣的通訊設備,提供串口到網絡功能,是串口RS232/485/422傳輸網絡解決方案。那串口服務器如何實現兩端通訊聯網呢?

  串口服務器如何連接使用

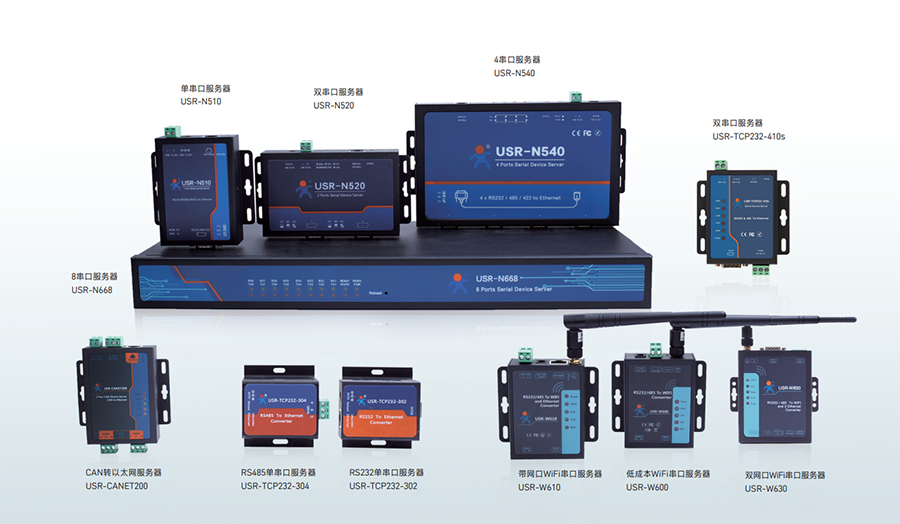

  1.準備一臺串口設備服務器,例如下述某款皆可。

  USR-TCP232-302、USR-TCP232-304、USR-TCP232-306、USR-TCP232-410S、USR-N510、USR-N520、USR-N540、USR-TCP232-419、USR-N520、USR-N668。

有人串口服務器如何連接使用

  2.連接串口設備服務器:

  將串口服務器的串口與設備的接口相連,再將串口服務器的RJ45接口與路由器或計算機相連,然后將串口服務器上電。

  3.配置串口設備服務器參數:

  通過WEB頁面配置串口服務器的參數,打開ie瀏覽器,輸入串口服務器的IP地址訪問,在登錄頁面輸入帳號和密碼,進入配置頁面,選擇相應菜單中的配置項進行參數配置。通過Web頁面修改參數時,串口服務器和計算機必須在同一子網下。串口的參數主要包括:波特率、數據位、停止位、檢查位。

  4.配置串口服務器的網絡參數: 串口服務器的工作模式包括TCP服務器模式、TCP客戶端模式和UDP模式。配置該參數的目的是使計算機和串口服務器之間成功連接。

  ● TCP服務器模式是指串口服務器監控所設置的端口,并等待TCP客戶端連接。也就是說,計算機將啟動到串口服務器的TCP連接。

  ● TCP客戶端模式是指串口服務器與用戶配置的目的IP地址發起TCP連接,在TCP客戶端模式下串口服務器與計算機建立TCP連接。

  ● UDP模式是指串口服務器通過UDP連接將串口數據從串口設備傳輸到目標網絡設備。串口服務器將監聽端口并將所有接收到的數據傳輸給串口設備。

  串口服務器的工作方式有哪些

  1. TCP Sever模式:串口服務器作為TCP服務器,轉換平臺程序監聽指定TCP端口上的連接請求,這種方式更適合于一個轉換程序與多個平臺建立連接(一個轉換程序無法與多個平臺程序建立連接)。

  2. TCP Client模式:串口服務器作為TCP客戶端,轉換器主動程序在電源上請求連接到網絡,這種方式更適合于多臺轉換器同時連接到一個平臺程序。

  串口服務器的通信模式

  1. 點對點通信模式:在這種模式下,轉換器采用成對,一個作為服務器,一個作為客戶端,兩者之間建立連接,雙向透明傳輸數據。該模式適用于設計成TCP/IP網絡連接的兩個串行設備之間的總線連接。

  2. 使用虛擬串口通訊模式:在這種模式下,一個或多個轉換器與一臺計算機建立連接,雙向透明傳輸數據。通過對計算機上的轉換器進行虛擬串口軟件管理,可以實現一個虛擬串口對應多個轉換器。N 對應 M 虛擬串口轉換器(N <= M),該模式適用于由計算機RS485或RS232控制的串行設備。

  3.基于web的通信模式:在這種模式下,應用PC上基于SOCKET協議編寫的通信程序在轉換器設置中可以選擇直接支持SOCKET協議。

  4.串口服務器的作用和用途:主要應用于門禁系統、考勤系統、守飯系統、POS系統、樓宇自動化系統、自助銀行系統、電信機房監控、電力監控等。

  串口轉以太網服務器工業稱重應用

  1. 系統管理員將射頻卡發給司機,上面已錄入汽車車號等內容,司機可將卡片貼在汽車前擋風玻璃上。

  2. 車輛到離秤臺幾米遠時,讀卡器檢測到車輛上的射頻卡信息,通過有人物聯網的串口服務器上傳到后臺,后臺自動記錄車輛信息。

  3. 后臺系統在判定秤臺上無車輛過磅時,向朗漢德繼電器控制器發送控制指令,控制進口欄桿機打開,讓車輛通過,開上秤臺;

  4. 繼電器控制器檢測前后兩個紅外定位傳感器,沒有被遮擋,說明車輛停在地磅的稱重有效區,繼電器控制器向主動向后臺上報狀態。

  5. 車輛停穩后,后臺系統向串口服務器發送讀取地磅數據的指令,并將返回的重量值保存。

  6. 稱重完畢,后臺系統向繼電器控制板發送控制指令,使出口欄桿機抬起,讓汽車駛出秤臺;

  7.在出口處,放置一臺磅單打印機,后臺向串口服務器發送打印榜單指令,司機撕下打印好的磅單后即可離開。
