本文詳細介紹AVR單片機的JTAG和ISP標準10pin和6pin接口定義，編程和仿真接口是單片機系統的基礎中的基礎，但是很多初學者都在這里面浪費時間，在此有人物聯網總結出幾點核心因素，供大家參考。

簡單說一下AVR單片機的幾種接口：

1. JTAG：可以下載，可以仿真，使用TCK，TMS，TDI，TDO，VCC，GND
2. ISP：只能下載，不能仿真，使用MISO，MOSI，SCK，RST，VCC，GND，特殊型號(M64/M128)使用PE0/PE1
3. DebugWire：只能仿真，不能下載，使用口線：RST，VCC，GND。
4. 注意，不是所有芯片都有JTAG，不是所有芯片都有DebugWIRE，但是大部分都有ISP。
5. 具體的介紹：http://shop.avrvi.com/article-18.html

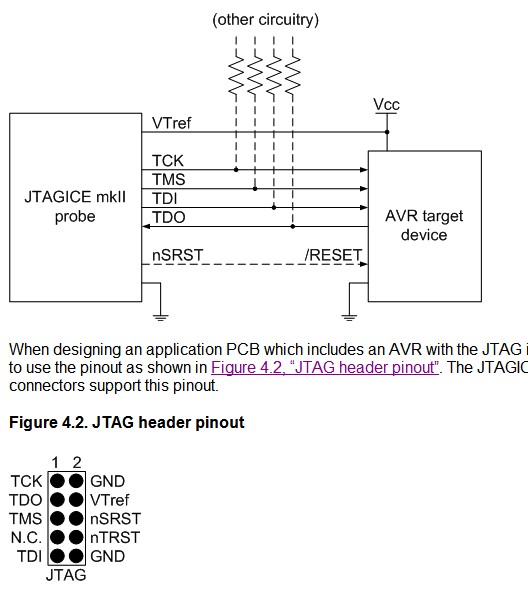

各個接口的詳細排列：

JTAG只有10PIN，沒有6pin標準，但是只用到6針，也有人只做6針。

ISP 10PIN 和6PIN

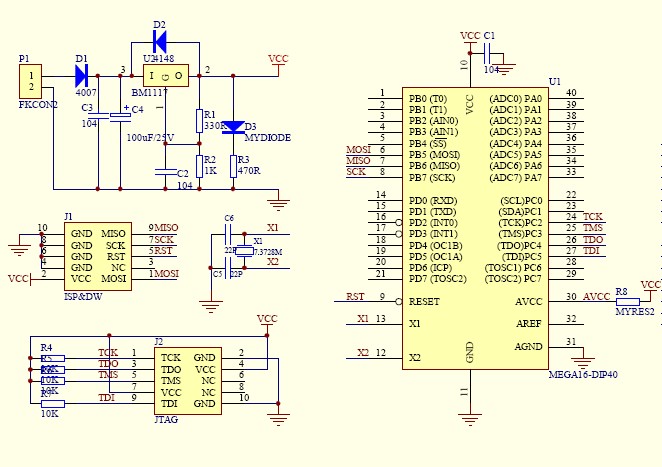

在開發板上設計電路的參考：

一般的，仿真器的產品說明書上都會有定義說明，請參考：http://shop.avrvi.com/files/jtagisp-v2.5.pdf

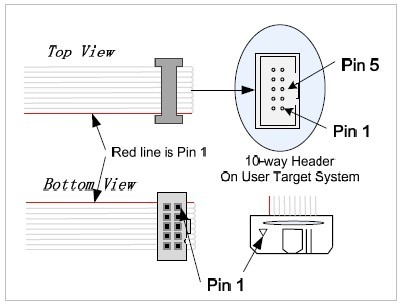

辨認哪個是第一腳: 紅邊是1,有小三角是1,突出是5,注意視角的不同.

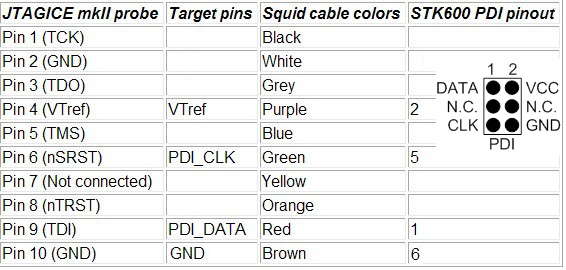

2011-01-26補充：ATXMEGA的PDI接口定義，AVRVI銷售的mkii系列仿真器支持此接口。
