物聯網的發展，豐富了生活，也極大的推動了社會科技的創新與人類社會的發展。與此同時，有關物聯網的連接協議也層出不窮，如WiFi、BLE、Zigbee、LoRa、NB-IOT等，毫無疑問的是，wifi是連接協議中產品種類最豐富、發展最好的一個。WiFi芯片平臺也是種類眾多，如TI的CC3200、高通QCA4004、MTK的MT7688、樂鑫的ESP8266、瑞昱的RTL8710等;眾多的芯片方案在選擇的時候也會工程師帶來困擾。
USR-C322是有人物聯網推出的一款采用TI的CC3200方案的wifi模塊，其最大的特色在于其業界最低的功耗和TI作為全球工業半導體領導者的強大實力。下面，我們就從我司如何研發選型、到生產兩個方面，來一起目睹USR-C322的誕生。
wifi芯片到wifi模組的四個階段

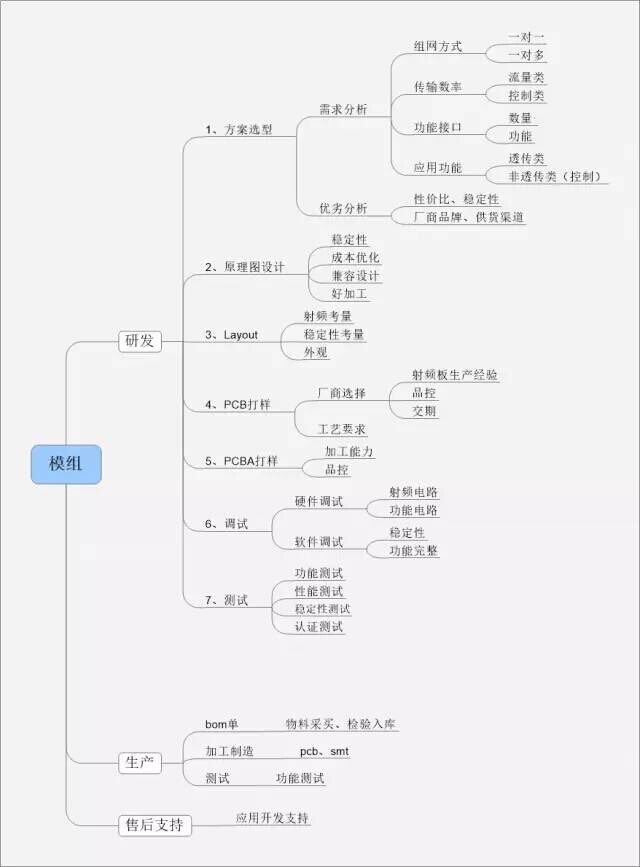

整體導圖如下
由上圖可知，在研發過程中，主要涉及硬件設計和軟件設計兩個方面。
1、方案選型
在方案選型中，TI的CC3200方案wifi芯片是非常強大的，主頻高達80MHz，在網待機功耗卻可低至3.5mA，深度休眠模式可低至25uA，串口波特率最高支持到3Mbps，開放SDK，小尺寸，安全性強……并且因為TI是國際工業半導體的龍頭企業，其供貨量也會非常穩定。這款業界功耗最低的wifi芯片，具備了一切wifi模塊該有的亮點，當然，其價格也是最高的。在綜合考慮后，有人物聯網決定做一款可以完美應用此方案的wifi模塊，因此選擇了TI的CC3200方案。
通用的來說，選擇一個合適的方案主要是要考慮功能、供貨和價格。經過市場分析，從wifi模塊的功能考量、傳輸速率和功能接口出發，進行選擇。接著考慮原廠，在這一點上，大家似乎都有一種共識，優先選擇歐美芯片方案，歐美的芯片廠商歷史悠久，研發實力強勁，在供貨上也非常穩定。就目前市場來看，低價的、不穩定的wifi模塊居多，何不考慮一下價格稍微高一點的方案，開發出更好的wifi模塊。
2、原理圖設計
在選擇好芯片方案后，就就要進行模組開發設計。模組研發設計最先做的工作就是，設計原理圖。
穩定性：根據芯片廠商提供的芯片資料，按照規格要求設計出穩定性高的原理圖。
成本優勢： 原理圖有多種設計方案，但是不能忽視對成本考量。如兩層電路板設計，四層電路板設計都可以使用，四層電路板也更優，但是價格就更貴。當然這只是成本考慮的一個方面而已。
兼容設計：原理圖設計時的電磁兼容設計考慮，就是要考慮模組在各種電磁環境中仍能夠協調、有效地進行工作。目的就是確保模組既能抑制各種外來的干擾，使模組在特定的電磁環境中能夠正常工作，同時又能減少模組本身對其它電子設備的電磁干擾。電磁兼容設計考慮，涉及到整個模塊的穩定性和性能。
量產難易程度：原理圖設計還要考慮日后是否方便加工，好加工也就意味著加工費用少。如果設計的原理圖致使實際加工的良品率低的話，同樣會造成成本增加。
3、繪制PCB板
原理設計圖做好之后，就開始畫PCB圖了。繪制PCB板用什么程序和方法，在產品資料下載中都有詳述，這里就不具體說了。
4、PCB打樣
PCB稱為”印刷電路板”，由環氧玻璃樹脂材料制成，有不同信號層數，而芯片等貼片元件就貼在PCB上。
廠商選擇：對于PCB打樣，模組廠商如果尋找外部廠商，通常需要考慮這些廠商是否有模組PCB打樣經驗，廠商的設備是否滿足需要，廠商管理是否過硬等等。
工藝要求：如果模組PCB要多層打樣，就要找有多層PCB打樣經驗的廠家。
5、PCBA打樣
也就是說PCB空板經過SMT上件,再經過DIP插件的整個制程,簡稱PCBA，可能理解其為成品線路板。
6、調試
對于模組的調試，主要在于硬件電路調試和軟件調試。
一般WiFi產品的射頻部分由幾大部分組成，藍色的虛線框內統一看成是功率放大器部分。無線收發器一般是一個設計的核心器件之一，除了與射頻電路的關系比較密切以外，一般還會與CPU有關，這里我們只關注其與射頻電路相關的一些內容。發送信號時，收發器本身會直接輸出小功率的微弱的射頻信號，送至功率放大器進行功率放大，然后通過收發切換器經由天線輻射至空間。接收信號時，天線會感應到空間中的電磁信號，通過切換器之后送至低噪聲放大器進行放大，這樣放大后的信號就可以直接送給收發器進行處理，進行解調。
硬件調試主要涉及射頻電路、功能電路調試。射頻調試包括發送和接收兩個大的方面，其中發送又包括了發送功率、相位誤差調試等，接收包括靈敏度、接收電平等。而功能電路調試更多的涉及到具體的某項硬件功能模塊的電路調試。
射頻參數的調試，發射TX方面主要為功率Power、誤差向量幅度EVM、以及頻偏Freq;在接收RX方面主要是接收靈敏度Sensitivity，這些參數影響著WiFi數據信號傳輸是否穩定;需要專門的儀器來測試。比如LitePointd的IQ2010、極致匯儀的WT-200; 目前，該行業RFsister開放實驗室提供這些方面測試服務。
另外，軟件調試主要在于穩定性、功能的完整性調試。一般而言，只是單一，或者部分功能進行的具體調測，下一步則需要進行更全面的測試。
7、測試
所謂電子電路的測試,是以達到電路設計指標為目的而進行的一系列的測量、判斷、調整、再測量的反復進行過程。
功能測試：根據模塊支持的特性、操作描述和用戶方案，測試該模塊的特性和可操作行為以確定其是否滿足設計需求。
性能測試：主要涉及測試模塊各個功能電路，以及信號的傳輸距離等還其他參數。
穩定性測試：對涉及模塊的實際傳輸速率、實際功耗、吞吐量 、無線連接等穩定性方面測試。
老化測試： 就是對模組壽命和在使用過程中能達到最佳效果而進行的一項測試。因系統長時間的處于工作狀態，在其工作時對各器件進行負荷運轉，只要在這些條件下能保證設備的性能穩定，那么在正常環境下工作模組的使用壽命就會更久。
認證測試:某些產品必須經相關國家指定的認證機構認證合格，取得相關證書并加施認證標志后，方能出廠、進口、銷售和在經營服務場所使用，尤其是通信類產品，而國際比較普及的認證如FCC(美國)、CE(歐洲)、RoHS(歐洲)等。
