DHT21/am2301使用范例 AT89S52或 STC89C52RC
2010-11-10

分別有51的C和匯編兩種例程，編譯軟件 Keil   注意：本例程僅供參考，請根據實際情況自行編寫

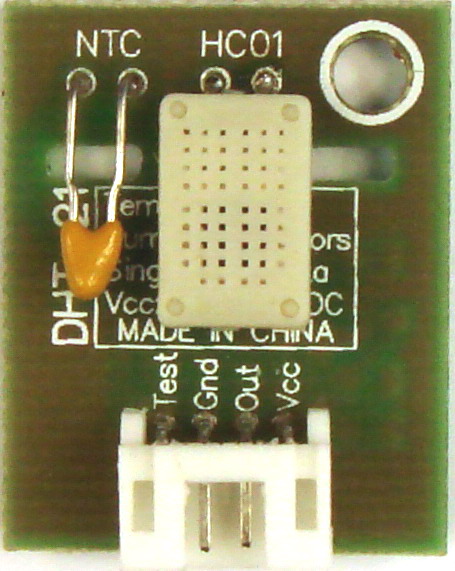

溫濕度傳感器接口圖片

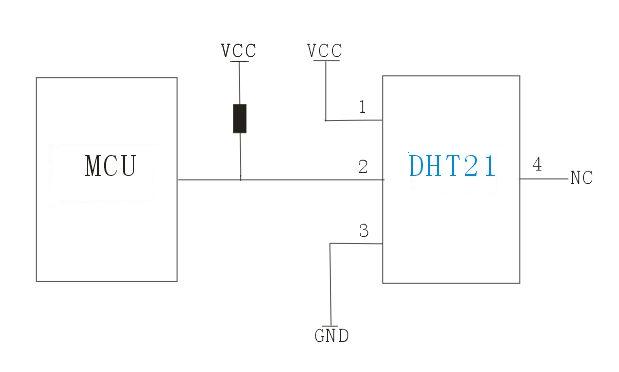

am2301電路圖參考

[code="PLAIN"]
;*********************************************;
; DHT21使用范例
;單片機 ： AT89S52或 STC89C52RC
;功能 ； 串口發送溫濕度數據 波特率 9600
;公司 ； 廣州奧松電子
;*********************************************;

;--------------------
;----變量定義區------
;--------------------
FLAG EQU 30H
U8comdata EQU 31H
U8T_data_H EQU 32H
U8T_data_L EQU 33H
U8RH_data_H EQU 34H
U8RH_data_L EQU 35H
U8checkdata EQU 36H
U8temp EQU 37H
temp EQU 38H
;--------------------
;--------------------
;--------------------
org 0000h
AJMP START
org 0023h
AJMP SET_INT
START:
MOV P0,#0FFH
MOV TMOD,#20H ;T1工作方式2
MOV TH1,#0FDH ;串口波特率為9600
MOV SCON,#50H ;串口工作于方式1并允許接受
SETB TR1 ;啟動T1
SETB ES ;允許串口中斷
SETB EA ;允許全部外設中斷
MAIN:

;---------------------------
;-----調用濕度讀取子程序----
;---------------------------
LCALL RH
;---------------------------
;------串口發送程序 --------
;---------------------------
TT:
MOV A,U8RH_data_H
LCALL TX_DATA
MOV A,U8RH_data_L
LCALL TX_DATA
MOV A,U8T_data_H
LCALL TX_DATA
MOV A,U8T_data_L
LCALL TX_DATA
MOV A,U8checkdata
LCALL TX_DATA

//延時兩秒
LCALL Delay_2S

LJMP MAIN


;--------------------------------
;-----濕度讀取子程序 ------------
;--------------------------------
;----以下變量均為全局變量--------
;----溫度高8位== U8T_data_H------
;----溫度低8位== U8T_data_L------
;----濕度高8位== U8RH_data_H-----
;----濕度低8位== U8RH_data_L-----
;----校驗 8位 == U8checkdata-----
;----調用相關子程序如下----------
;---- Read,Delay_10us , Delay
;--------------------------------
RH:
;主機拉低總線,延時500us
CLR P2.0
MOV A,#1
LCALL Delay
SETB P2.0
;延時40us
LCALL Delay_10us
LCALL Delay_10us
LCALL Delay_10us
LCALL Delay_10us
;檢測從機是否響應，無響應則跳出
JB P2.0,RH_END
MOV FLAG,#0
LOOP1:
INC FLAG
MOV A,FLAG
JB P2.0,LOOP1_END ;為高電平則跳出
CJNE A,#0,LOOP1
LJMP RH_END
LOOP1_END:
MOV FLAG,#0
LOOP2:
INC FLAG
MOV A,FLAG
JNB P2.0,LOOP2_END ;為低電平則跳出
CJNE A,#0,LOOP2
LJMP RH_END
LOOP2_END:
;進入數據接收階段
LCALL Read
MOV U8RH_data_H,U8comdata;
LCALL Read
MOV U8RH_data_L,U8comdata;
LCALL Read
MOV U8T_data_H,U8comdata;
LCALL Read
MOV U8T_data_L,U8comdata;
LCALL Read
MOV U8checkdata,U8comdata;
SETB P2.0
;----------------------------------------------------------------------------
;----注意：本程序沒有加校驗程序 如果用戶需要校驗請安以下說明編寫校驗程序-----
;----------------------------------------------------------------------------
; 數據傳送正確時校驗和U8checkdata的值等于
; "8bit濕度整數數據+8bit濕度小數數據+8bi溫度整數數據+8bit溫度小數數據"所得結果的末8位
;-----------------------------------------------------------------------------
;-----------------------------------------------------------------------------
;-----------------------------------------------------------------------------

RH_END:
RET
;--------------------------------
;---------讀數子程序-------------
;--------------------------------
Read:
MOV temp,#8
MOV U8comdata,#0
LOOP_COM:
;判斷低電平是否結束
MOV FLAG,#0
LOOP3:
INC FLAG
MOV A,FLAG
JB P2.0,LOOP3_END ;為高電平則跳出
CJNE A,#0,LOOP3
LJMP COM_END
LOOP3_END:
;----------------------
;CLR P2.1
;SETB P2.1
;----------------------
LCALL Delay_10us
LCALL Delay_10us
LCALL Delay_10us
;----------------------
;CLR P2.1
;SETB P2.1
;----------------------
MOV U8temp,#0
JNB P2.0,HIGH_END
MOV U8temp,#1
HIGH_END:

MOV FLAG,#0
LOOP4:
INC FLAG
MOV A,FLAG
JNB P2.0,LOOP4_END ;為低電平則跳出
CJNE A,#0,LOOP4
LJMP COM_END
LOOP4_END:
MOV A,FLAG
CJNE A,#0,NO_FLAG
LJMP COM_END
NO_FLAG:
MOV A,U8comdata
RL A
ORL A,U8temp
MOV U8comdata,A
;判斷高電平是否結束
DJNZ temp,LOOP_COM
COM_END:
RET
;--------------------------------
;------延時函數 -----------------
;--------------------------------
Delay: MOV R4,A ;2.5ms
D1: MOV R5,#0FFH
DJNZ R5,$
DJNZ R4,D1
RET
;--------------------------------
;------延時10us函數 -----------------
;--------------------------------
Delay_10us: ;10us
NOP
NOP
NOP
NOP
NOP
NOP
RET
;--------------------------------
;------延時2S函數 -----------------
;--------------------------------
Delay_2S:
MOV A,#250
LCALL Delay
MOV A,#250
LCALL Delay
MOV A,#250
LCALL Delay
MOV A,#250
LCALL Delay
MOV A,#250
LCALL Delay
MOV A,#250
LCALL Delay
MOV A,#250
LCALL Delay
MOV A,#250
LCALL Delay
RET
;--------------------------------
;------串口數據發送函數 ---------
;--------------------------------
TX_DATA:
CLR ES ;禁止串口中斷
MOV SBUF,A
JNB TI,$
CLR TI ;將同一數據發送到串口
SETB ES ;允許串口中斷
RET
;--------------------------------
;------串口中斷函數 -------------
;--------------------------------
SET_INT:
CLR ES ;禁止串口中斷
JNB RI,$
CLR RI
MOV A,SBUF ;接受串口數據
MOV P0,A ;將串口數據送往P0
MOV SBUF,A
JNB TI,$
CLR TI ;將同一數據發送到串口
SETB ES ;允許串口中斷
RETI
END
;--------------------------------
;----------結束------------------
;--------------------------------
[/code]

[code="CSHARP"]
//****************************************************************//
// DHT21使用范例
//單片機 ： AT89S52 或 STC89C52RC
// 功能 ：串口發送溫濕度數據 波特率 9600
// 公司 ：奧松電子
//****************************************************************//

#include <reg51.h>
#include <intrins.h>
//
typedef unsigned char U8; /* defined for unsigned 8-bits integer variable 無符號8位整型變量 */
typedef signed char S8; /* defined for signed 8-bits integer variable 有符號8位整型變量 */
typedef unsigned int U16; /* defined for unsigned 16-bits integer variable 無符號16位整型變量 */
typedef signed int S16; /* defined for signed 16-bits integer variable 有符號16位整型變量 */
typedef unsigned long U32; /* defined for unsigned 32-bits integer variable 無符號32位整型變量 */
typedef signed long S32; /* defined for signed 32-bits integer variable 有符號32位整型變量 */
typedef float F32; /* single precision floating point variable (32bits) 單精度浮點數（32位長度） */
typedef double F64; /* double precision floating point variable (64bits) 雙精度浮點數（64位長度） */
//
#define uchar unsigned char
#define uint unsigned int
#define Data_0_time 4

//----------------------------------------------//
//----------------IO口定義區--------------------//
//----------------------------------------------//
sbit P2_0 = P2^0 ;
sbit P2_1 = P2^1 ;
sbit P2_2 = P2^2 ;
sbit P2_3 = P2^3 ;
//----------------------------------------------//
//----------------定義區--------------------//
//----------------------------------------------//
U8 U8FLAG,k;
U8 U8count,U8temp;
U8 U8T_data_H,U8T_data_L,U8RH_data_H,U8RH_data_L,U8checkdata;
U8 U8T_data_H_temp,U8T_data_L_temp,U8RH_data_H_temp,U8RH_data_L_temp,U8checkdata_temp;
U8 U8comdata;
U8 outdata[5]; //定義發送的字節數
U8 indata[5];
U8 count, count_r=0;
U8 str[5]={"RS232"};
U16 U16temp1,U16temp2;
SendData(U8 *a)
{
outdata[0] = a[0];
outdata[1] = a[1];
outdata[2] = a[2];
outdata[3] = a[3];
outdata[4] = a[4];
count = 1;
SBUF=outdata[0];
}

void Delay(U16 j)
{ U8 i;
for(;j>0;j--)
{
for(i=0;i<27;i++);

}
}
void Delay_10us(void)
{
U8 i;
i--;
i--;
i--;
i--;
i--;
i--;
}
void COM(void)
{

U8 i;
for(i=0;i<8;i++)
{

U8FLAG=2;
while((!P2_0)&&U8FLAG++);
Delay_10us();
Delay_10us();
Delay_10us();
U8temp=0;
if(P2_0)U8temp=1;
U8FLAG=2;
while((P2_0)&&U8FLAG++);
//超時則跳出for循環
if(U8FLAG==1)break;
//判斷數據位是0還是1

// 如果高電平高過預定0高電平值則數據位為 1

U8comdata<<=1;
U8comdata|=U8temp; //0
}//rof

}

//--------------------------------
//-----濕度讀取子程序 ------------
//--------------------------------
//----以下變量均為全局變量--------
//----溫度高8位== U8T_data_H------
//----溫度低8位== U8T_data_L------
//----濕度高8位== U8RH_data_H-----
//----濕度低8位== U8RH_data_L-----
//----校驗 8位 == U8checkdata-----
//----調用相關子程序如下----------
//---- Delay();, Delay_10us();,COM();
//--------------------------------

void RH(void)
{
//主機拉低 1-5ms
P2_0=0;
Delay(5);
P2_0=1;
//總線由上拉電阻拉高 主機延時40us
Delay_10us();
Delay_10us();
Delay_10us();
Delay_10us();
//主機設為輸入 判斷從機響應信號
P2_0=1;
//判斷從機是否有低電平響應信號 如不響應則跳出，響應則向下運行
if(!P2_0) //T !
{
U8FLAG=2;
//判斷從機是否發出 80us 的低電平響應信號是否結束
while((!P2_0)&&U8FLAG++);
U8FLAG=2;
//判斷從機是否發出 80us 的高電平，如發出則進入數據接收狀態
while((P2_0)&&U8FLAG++);
//數據接收狀態
COM();
U8RH_data_H_temp=U8comdata;
COM();
U8RH_data_L_temp=U8comdata;
COM();
U8T_data_H_temp=U8comdata;
COM();
U8T_data_L_temp=U8comdata;
COM();
U8checkdata_temp=U8comdata;
P2_0=1;
//數據校驗
U8temp=(U8T_data_H_temp+U8T_data_L_temp+U8RH_data_H_temp+U8RH_data_L_temp);
if(U8temp==U8checkdata_temp)
if(1)
{
U8RH_data_H=U8RH_data_H_temp;
U8RH_data_L=U8RH_data_L_temp;
U8T_data_H=U8T_data_H_temp;
U8T_data_L=U8T_data_L_temp;
U8checkdata=U8checkdata_temp;
}//fi
}//fi

}
//----------------------
//P2_1=0 ; //T
//P2_1=1 ; //T
//----------------------

//----------------------
//P2_1=0 ; //T
//P2_1=1 ; //T
//----------------------
//----------------------------------------------
//main()功能描述: AT89C51 11.0592MHz 串口發
//送溫濕度數據,波特率 9600
//----------------------------------------------
void main()
{
U8 i,j;

//uchar str[6]={"RS232"};
/* 系統初始化 */
TMOD = 0x20; //定時器T1使用工作方式2
TH1 = 253; // 設置初值
TL1 = 253;
TR1 = 1; // 開始計時
SCON = 0x50; //工作方式1，波特率9600bps，允許接收
ES = 1;
EA = 1; // 打開所以中斷
TI = 0;
RI = 0;
SendData(str) ; //發送到串口
Delay(1); //延時100US（12M晶振)
while(1)
{

//------------------------
//調用溫濕度讀取子程序
RH();
//串口顯示程序
//--------------------------

str[0]=U8RH_data_H;
str[1]=U8RH_data_L;
str[2]=U8T_data_H;
str[3]=U8T_data_L;
str[4]=U8checkdata;
SendData(str) ; //發送到串口
//讀取模塊數據周期不易小于 2S
Delay(20000);
}//elihw

}// main

void RSINTR() interrupt 4 using 2
{
U8 InPut3;
if(TI==1) //發送中斷
{
TI=0;
if(count!=5) //發送完5位數據
{
SBUF= outdata[count];
count++;
}
}

if(RI==1) //接收中斷
{
InPut3=SBUF;
indata[count_r]=InPut3;
count_r++;
RI=0;
if (count_r==5)//接收完4位數據
{
//數據接收完畢處理。
count_r=0;
str[0]=indata[0];
str[1]=indata[1];
str[2]=indata[2];
str[3]=indata[3];
str[4]=indata[4];
P0=0;
}
}
}
[/code]
