wifi模塊的以太網接口通常是用來轉接數據的，否則怎么會被稱為“串口WIFI模塊”呢!但為什么wifi模塊以太網接口不帶變壓器呢?原來這種應用是以太網接口做為內部數據接口。將WIFI模塊用以太網與底板上的一個以太網接口直接交流藕合連接，做系統內數據傳輸通道。這樣可以省掉一對變壓器和RJ45聯接器，無論在成本還是在PCB空間上都是較大的優化。

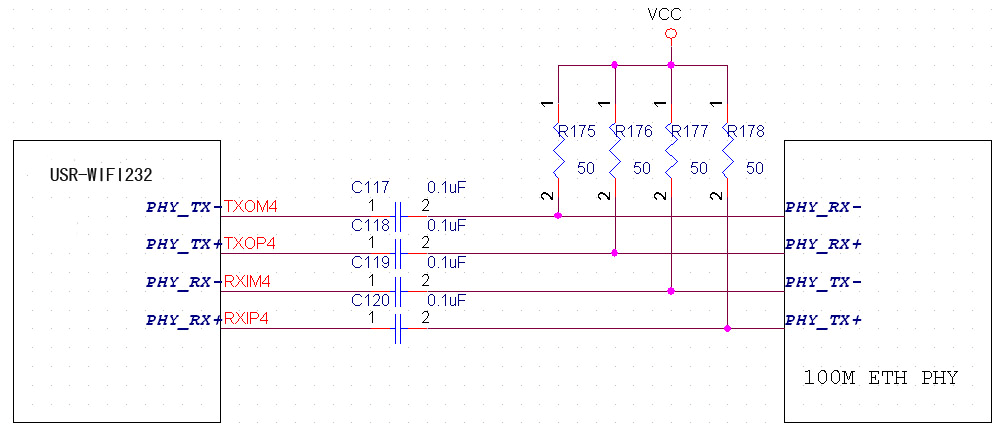

參考圖如下，圖中VCC根據底板上的PHY芯片而定，通常為2.5V供電。
WIFI模塊的以太網接口出廠配置是做成帶變壓器連接的應用。如果客戶需要做PHY-PHY直連，可以在USR-WIFI232-A/B插針式模組上作如下硬件改動：

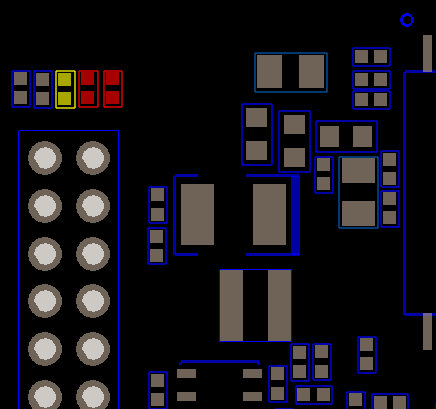

圖：紅色位置焊 0 ohm電阻
圖：黃色位置元件去掉
具體的PHY-PHY直連參考設計請參考以太網接口不帶變壓器的應用。并參考AT+FEPTP命令配合使用。
