項目
型號/規格
無線參數
無線標準
支持IEEE802.11a/b/g/n
頻率范圍
2.412GHz-2.484GHz，5.17GHz-5.25GHz，5.725GHz-5.835GHz
2.4G發射功率
802.11b: +17±1.5dBm(@11Mbps)
802.11g: +14±1.5dBm(@54Mbps)
802.11n: +14±1.5dBm(@HT20，MCS7)
5G發射功率
15±1.5dBm (OFDM 6Mbps)
13±1.5dBm (OFDM 54Mbps)
12±1.5dBm (HT20 MCS7)
12±1.5dBm (HT40 MCS7)
2.4G接收靈敏度
802.11b: -95 dBm (@1Mbps ,CCK)
802.11b: -85 dBm (@11Mbps ,CCK)
802.11g: -72 dBm (@54Mbps, OFDM)
802.11n: -70dBm (@HT20, MCS7)
802.11n: -67dBm (@HT40, MCS7)
5G接收靈敏度
-90dBm (@6Mbps ,OFDM)
-73dBm (@54Mbps ,OFDM)
-70 dBm (HT20,MCS7)
-67 dBm (HT40,MCS7)
傳輸距離
最遠200m（空曠視距）
串口
串口數量

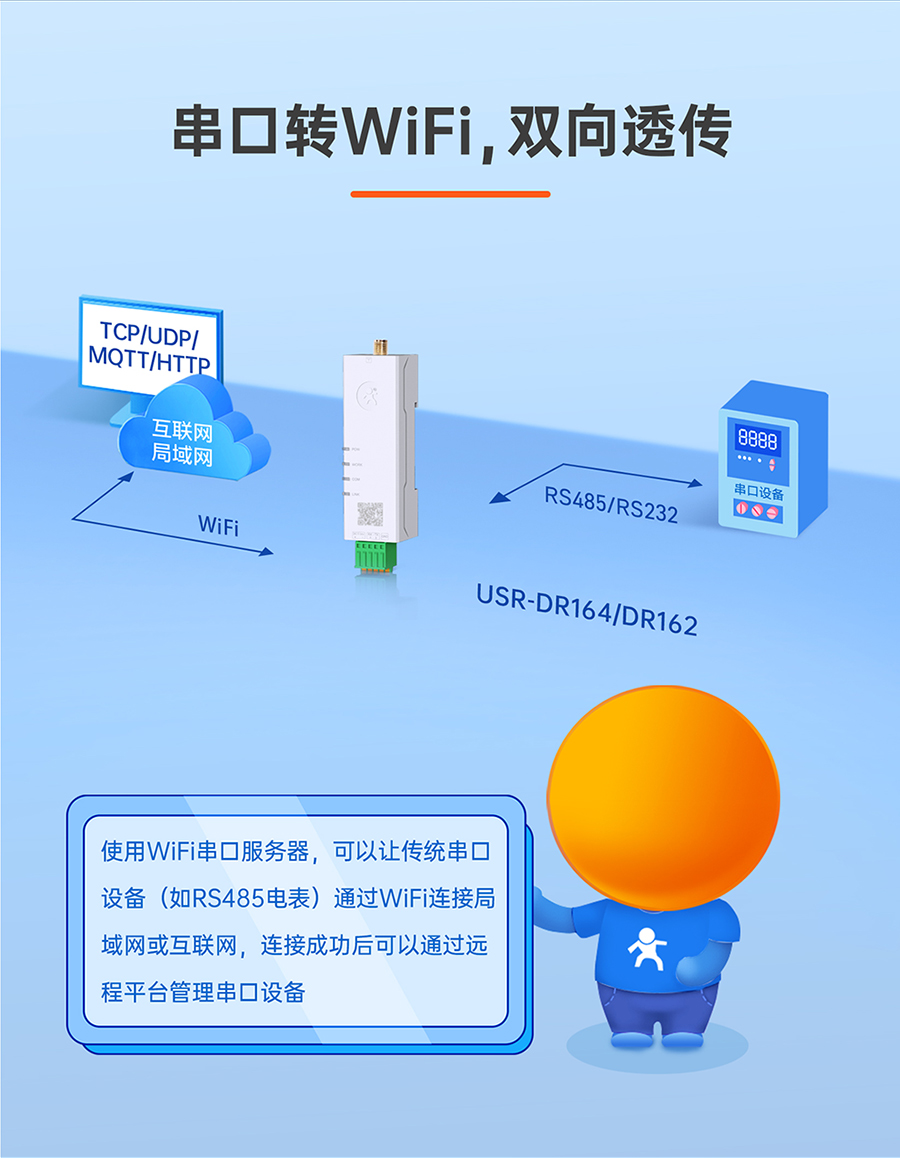

USR-DR164(RS485*1),USR-DR162(RS232*1)
標準

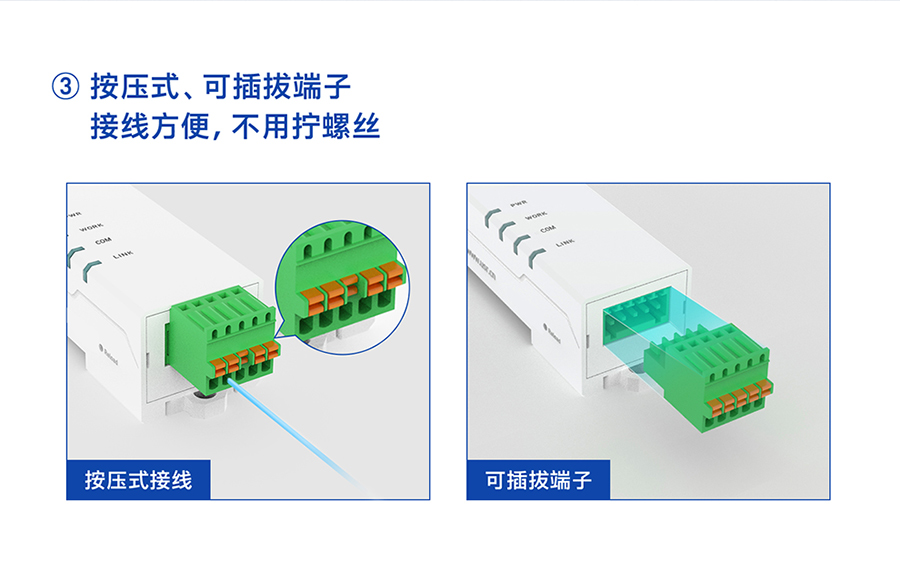

按壓式端子接線
數據位
5bit，6 bit，7bit，8bit
停止位
1，2
校驗位
None，Even，Odd
波特率
1200～230.4Kbps
保護
防浪涌，過壓保護，ESD 保護
RS-485上下拉電阻
2.2 KΩ
硬件參數
工作電壓
5～36V
工作電流
170～350mA@5V
工作溫度

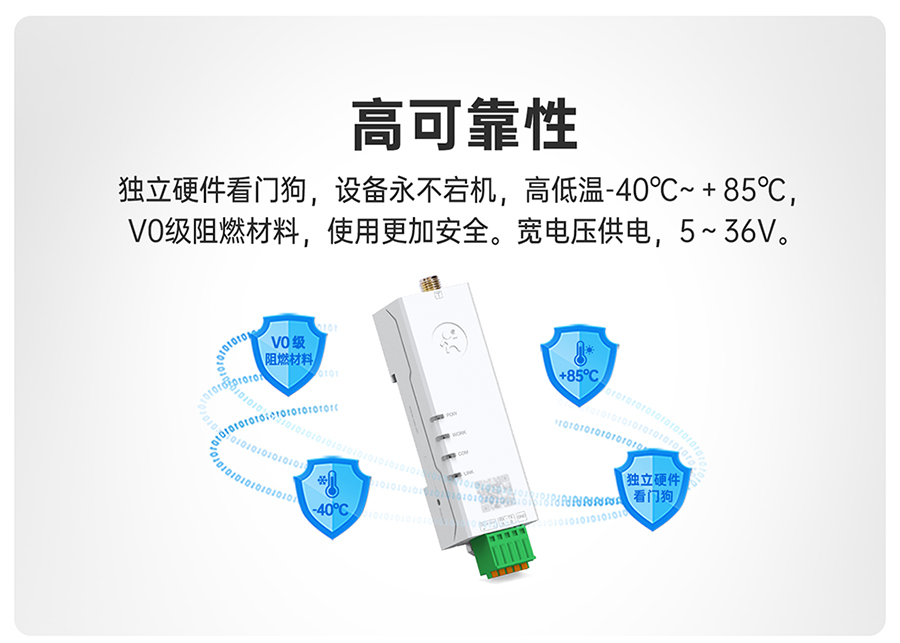

-40～85℃
儲存溫度
-40～125℃
儲存濕度
5%～95% RH(無凝露)

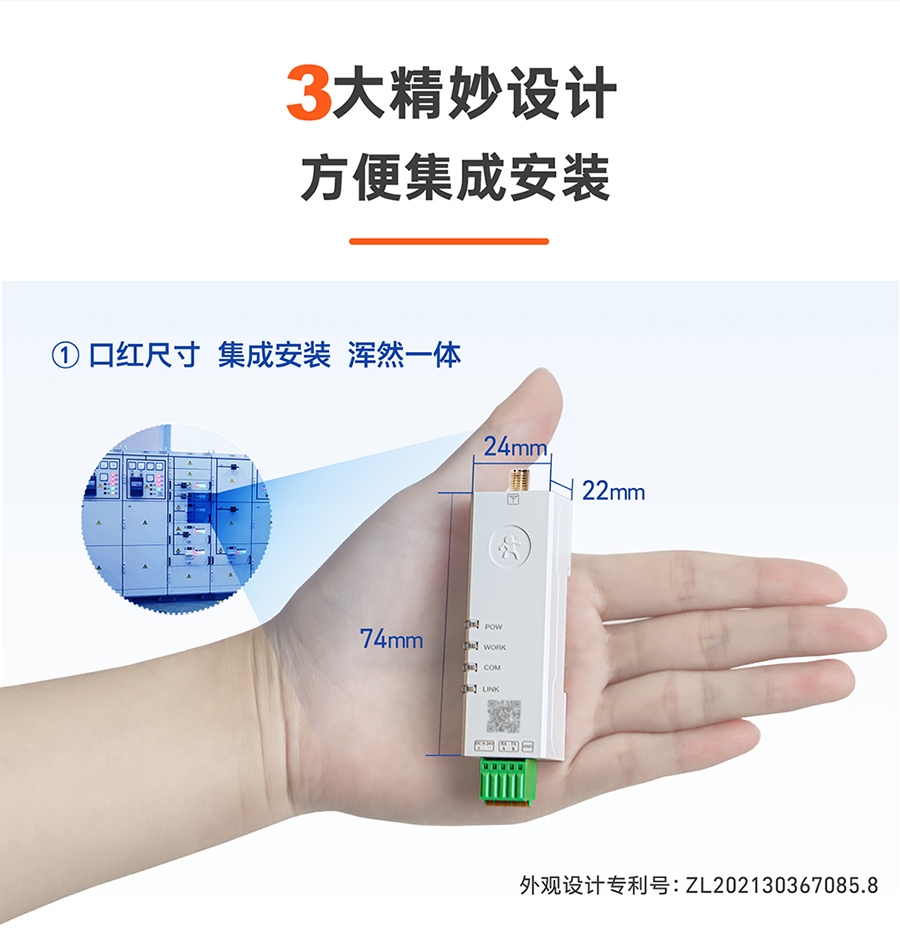

尺寸
92*24*22mm（長* 寬* 高，含端子）
安裝方式

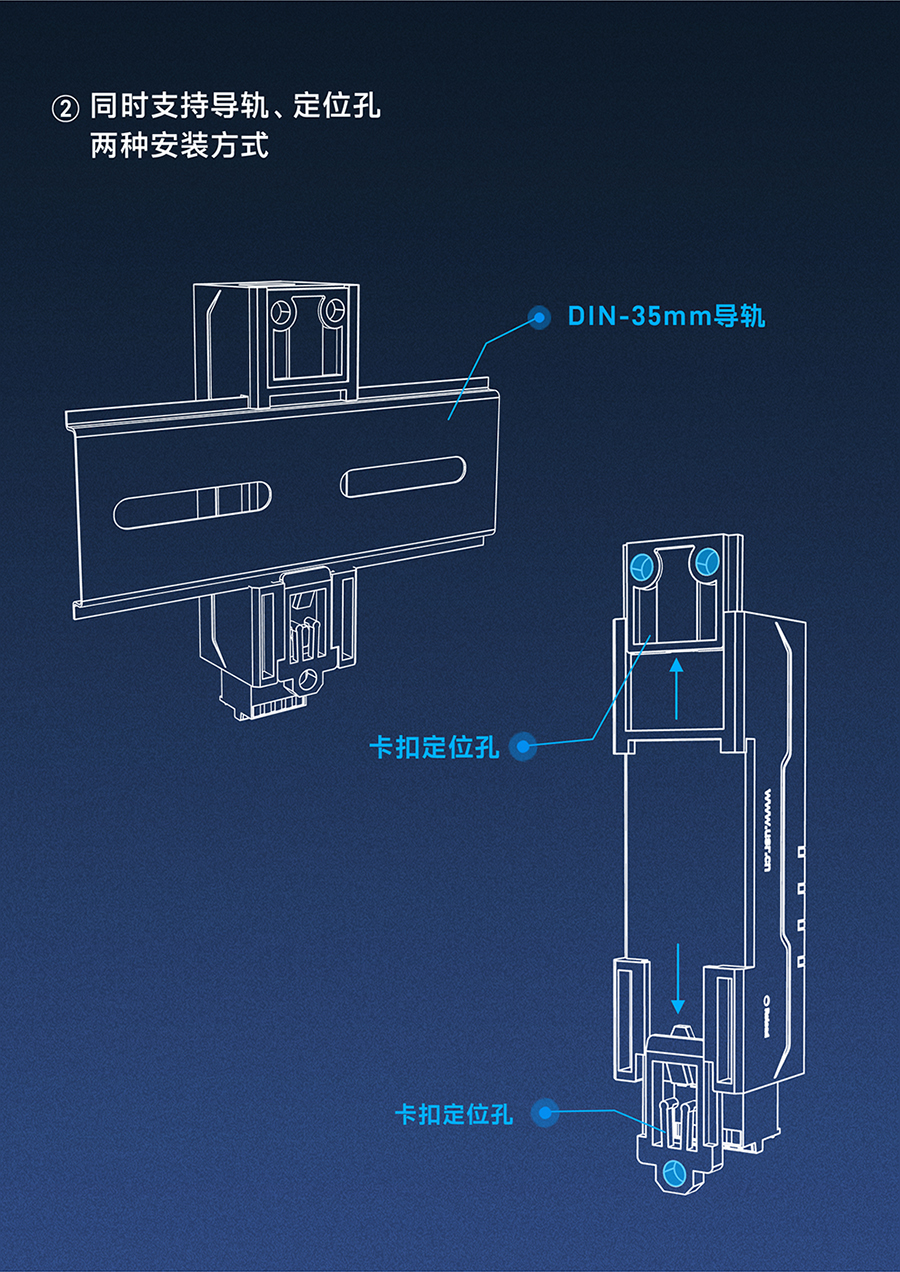

導軌式安裝
硬件接口
Wi-Fi天線接口

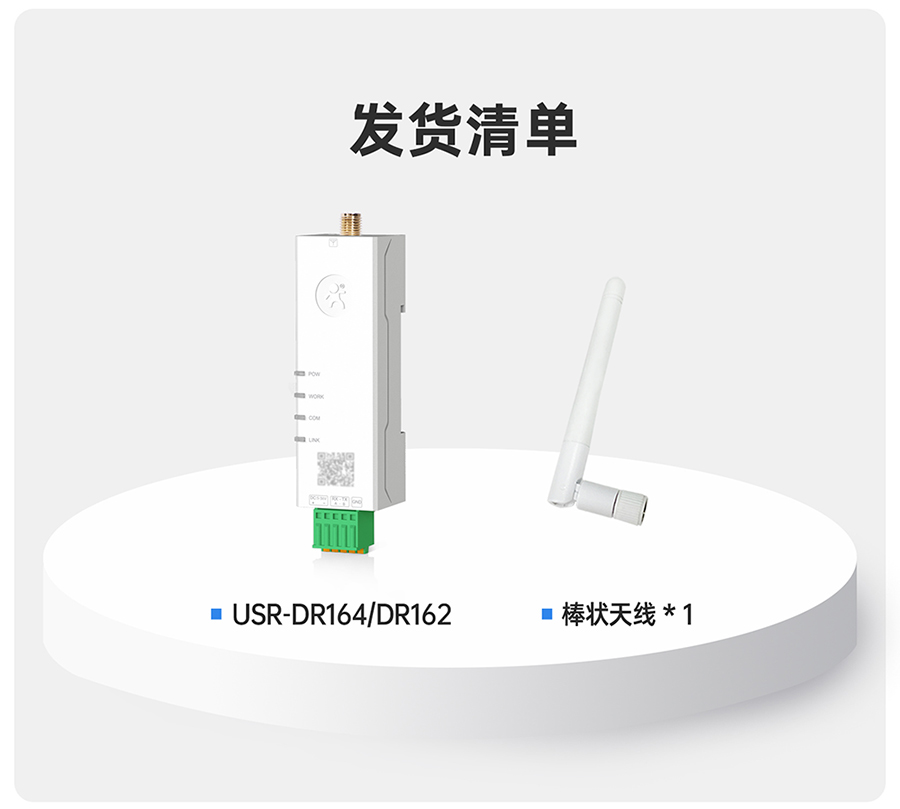

標準SMA-K接口（外螺內孔）
指示燈
Power、Work、COM、Link
電源接口
端子接口
Reload按鍵
長按大于4S松開執行恢復出廠設置，短按兩次進入SmartAPLink配網
無線網絡模式

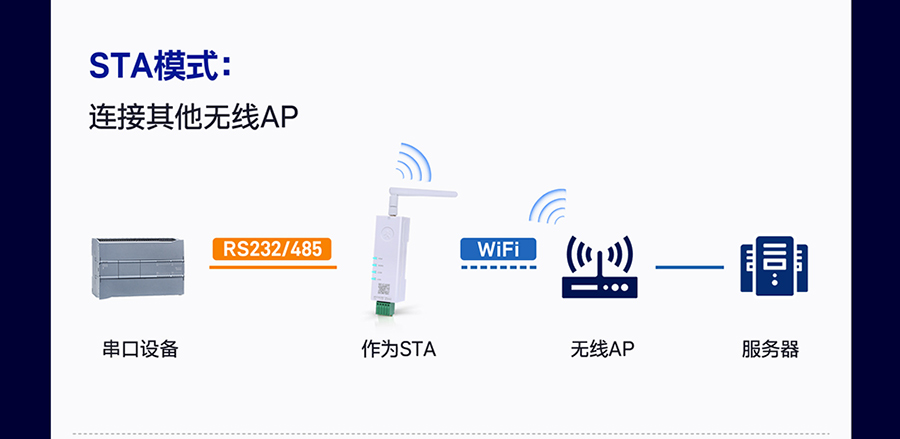

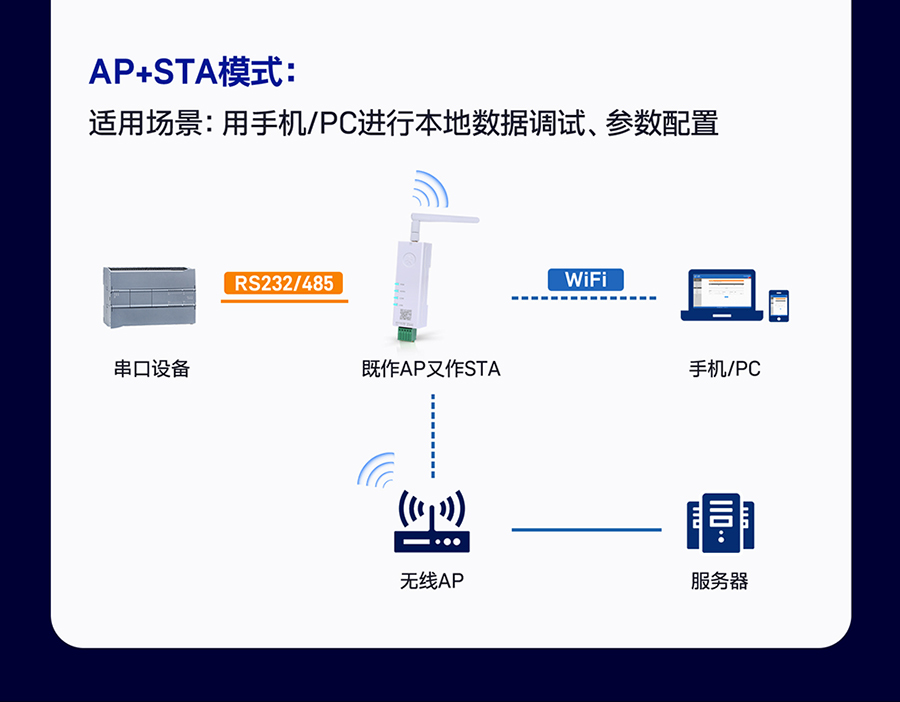

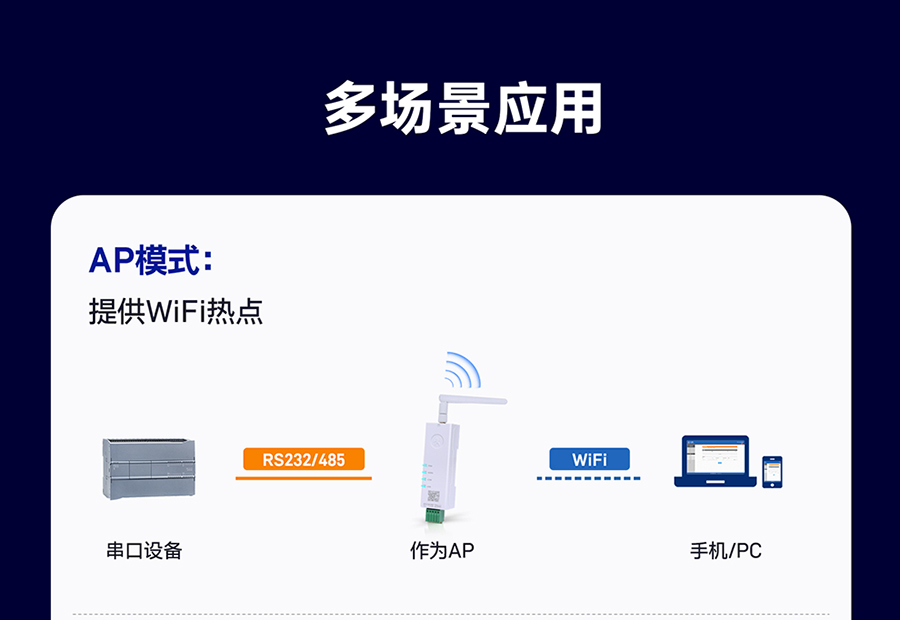

Station/AP/AP+Station 模式
軟件參數
安全機制
WEP/WPA-PSK/WPA2-PSK
加密類型
WEP64/WEP128/TKIP/AES/SSL
網絡協議

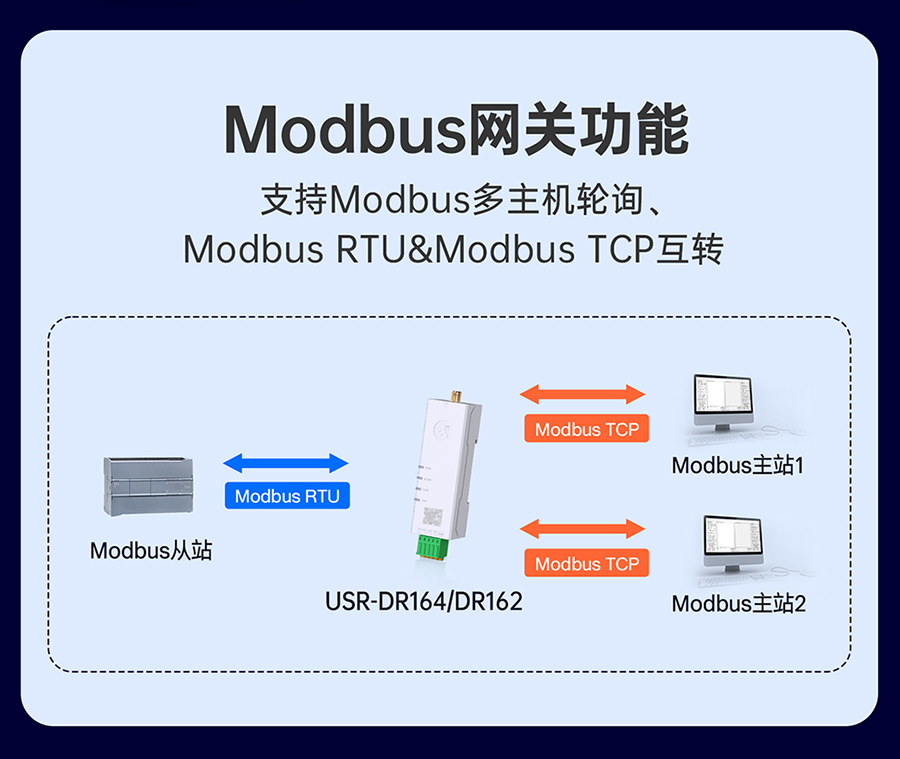

TCP/UDP/MQTT/NTP/ICMP/DHCP/DNS/HTTP
配置方式

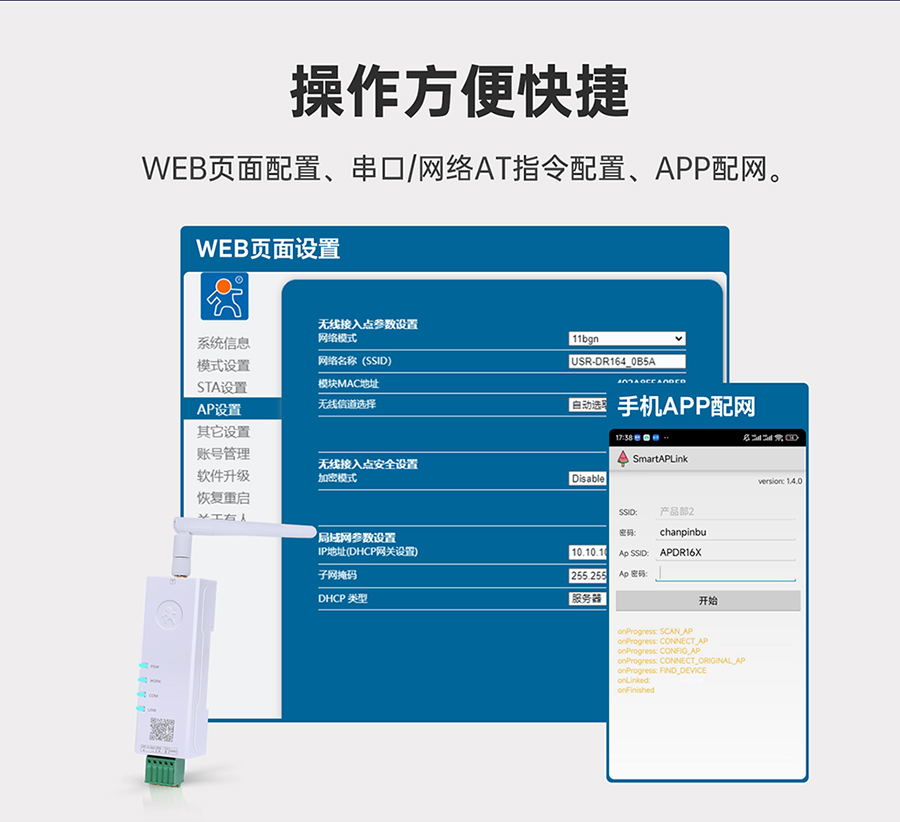

WEB頁面配置、AT指令配置、APP配網
