分類
項目
指標
無線參數
無線標準
支持IEEE802.11b/g/n
頻率范圍
2.412GHz-2.484GHz
發射功率
802.11b: +19dBm(Max.@11Mbps）
802.11g: +18dBm(Max.@54Mbps）
802.11n: +17dBm(Max.@HT20,MCS7)
802.11n: +17dBm(Max.@HT40,MCS7)
接收靈敏度
802.11b: -89dBm（@11Mbps）
802.11g: -81dBm（@54Mbps）
802.11n: -73dBm（@HT20,MCS7）
802.11n: -71dBm（@HT40,MCS7）
傳輸距離
最大 280m（空曠視距，3dbi 天線）
串口
串口數量
RS232*1/RS485*1
標準
RS-232：DB9 針式，RS-485：3.81 x2
數據位
5bit，6 bit，7bit，8bit
停止位
1，2
校驗位
None，Even，Odd
波特率
300～460.8Kbps
緩存
RX:4Kbyte，TX: 4Kbyte
流控
RTS/CTS
保護
防浪涌，過壓保護，ESD 保護
RS-485上下拉電阻
2.2 KΩ
硬件參數
工作電壓
5～36V
工作電流
170～350mA@5V

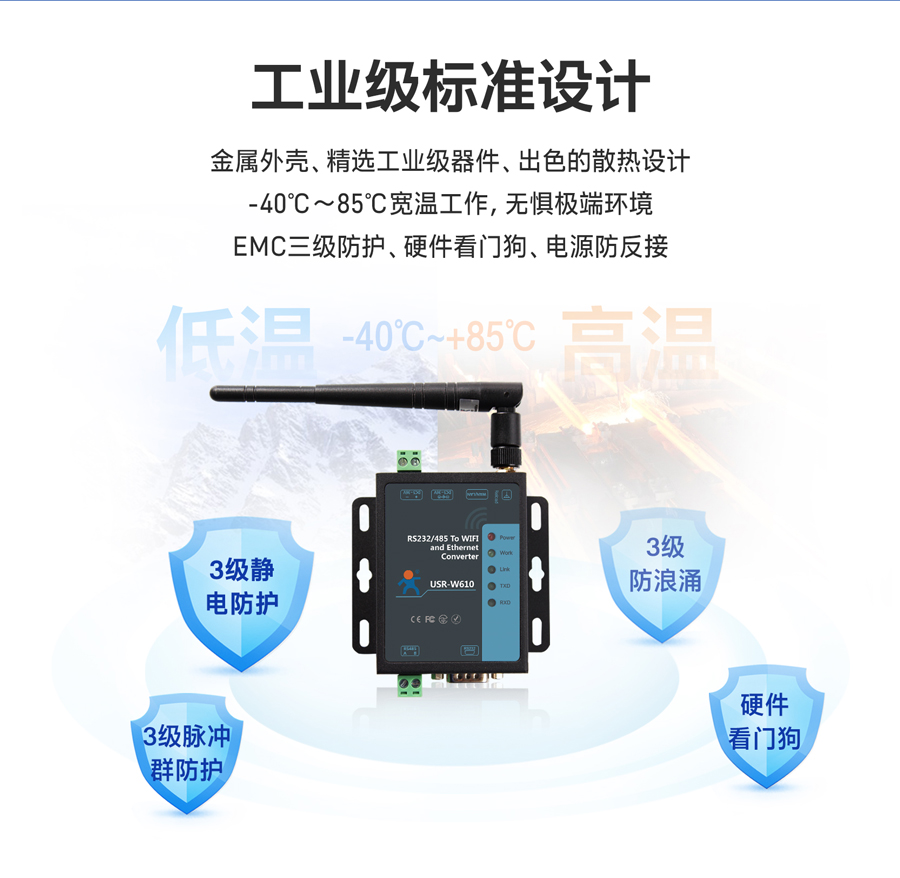

工作溫度
-40～85℃
儲存溫度
-40～125℃
儲存濕度
5%～95% RH(無凝露)

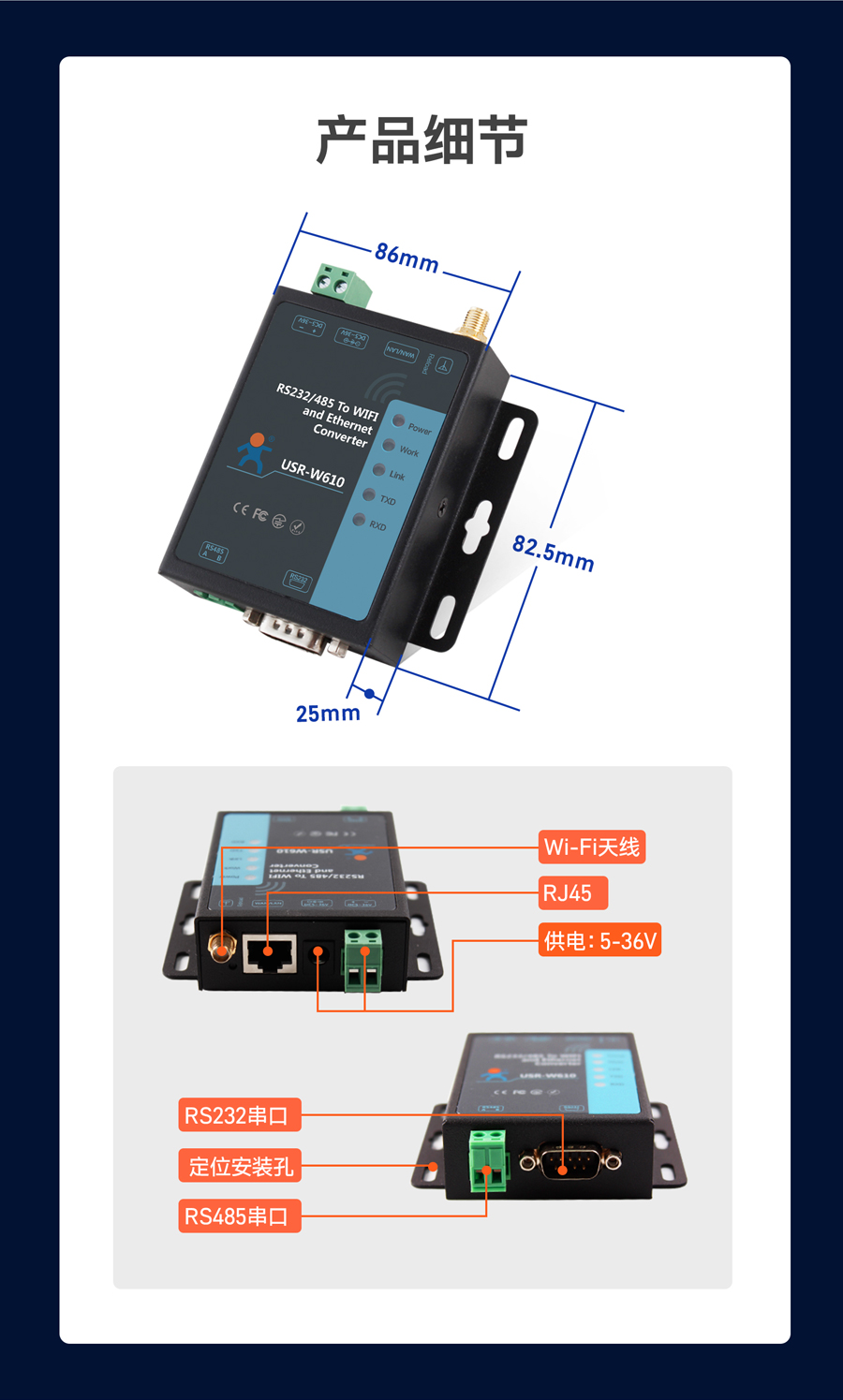

尺寸
84.0 x 84.0 x 25.0（mm）(L*W*H)
安裝方式
定位孔安裝
EMC等級
3級
硬件接口
網口
1*WAN/LAN+1*LAN
RJ45接口：10Mbps/100Mbps
Wi-Fi天線接口
標準SMA-K接口（外螺內孔）

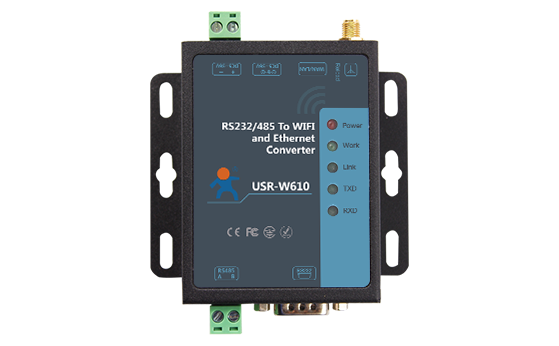

指示燈
Power、Work、Link、RXD、TXD
電源接口
端子供電、插頭供電
端子接口
RS232接口：DB9
RS485接口：2P端子
Reload按鍵
長按3-15s松開恢復出廠
軟件參數

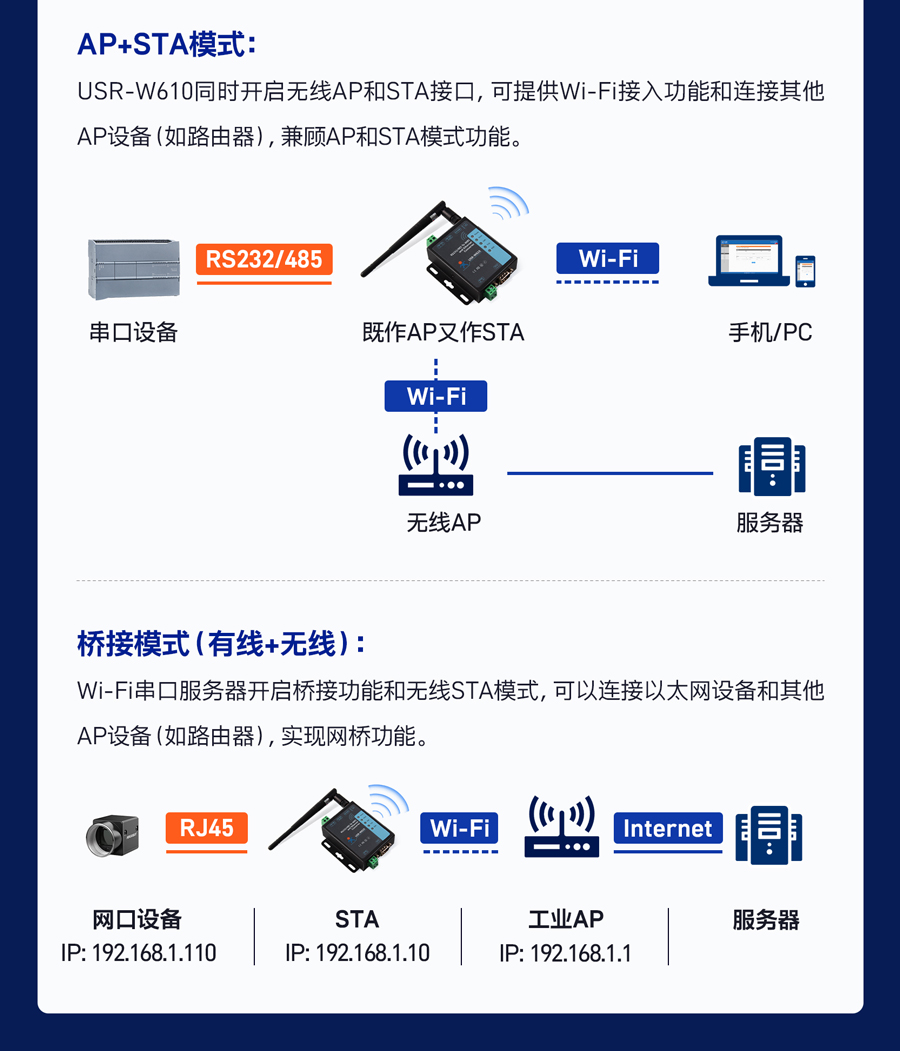

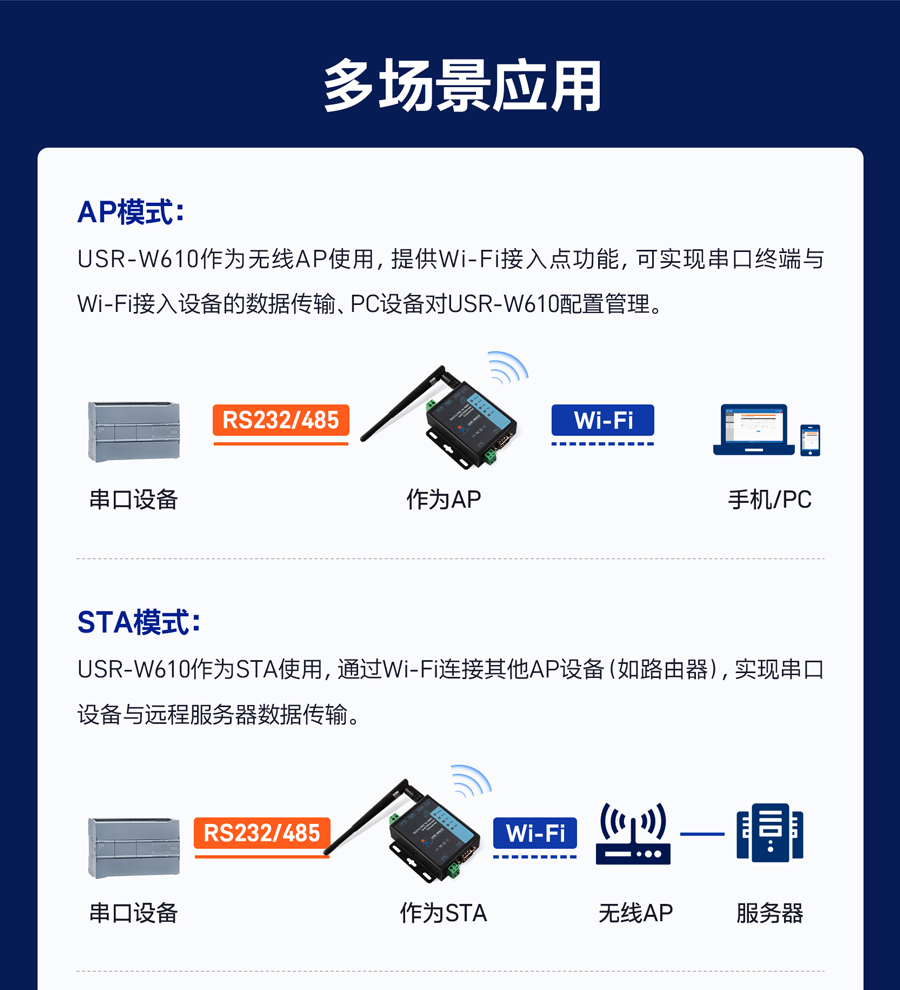

無線網絡模式
Station/AP/AP+Station 模式
安全機制
WEP/WPA-PSK/WPA2-PSK

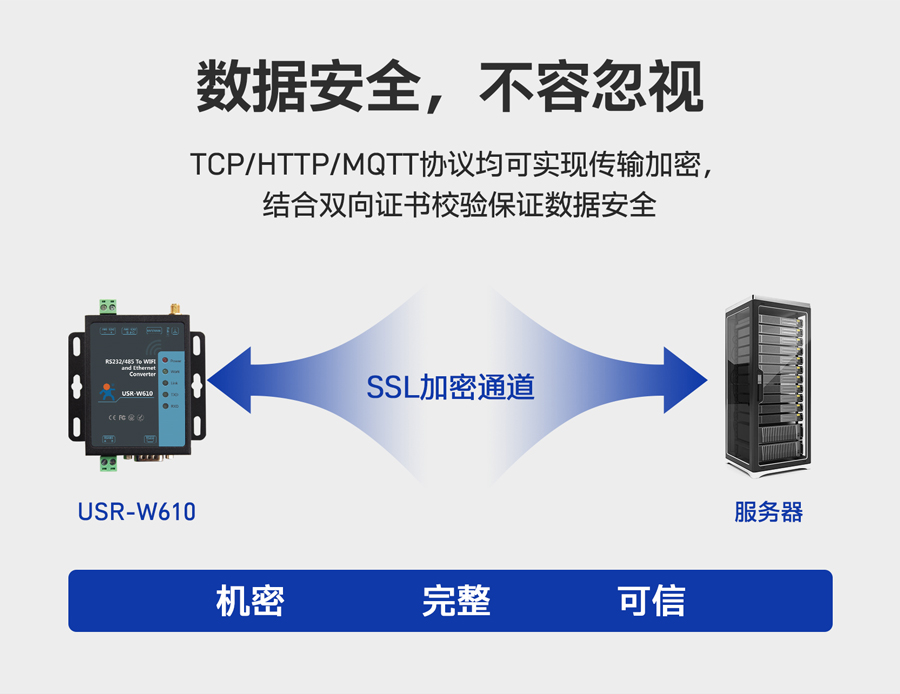

加密類型
WEP64/WEP128/TKIP/AES/SSL

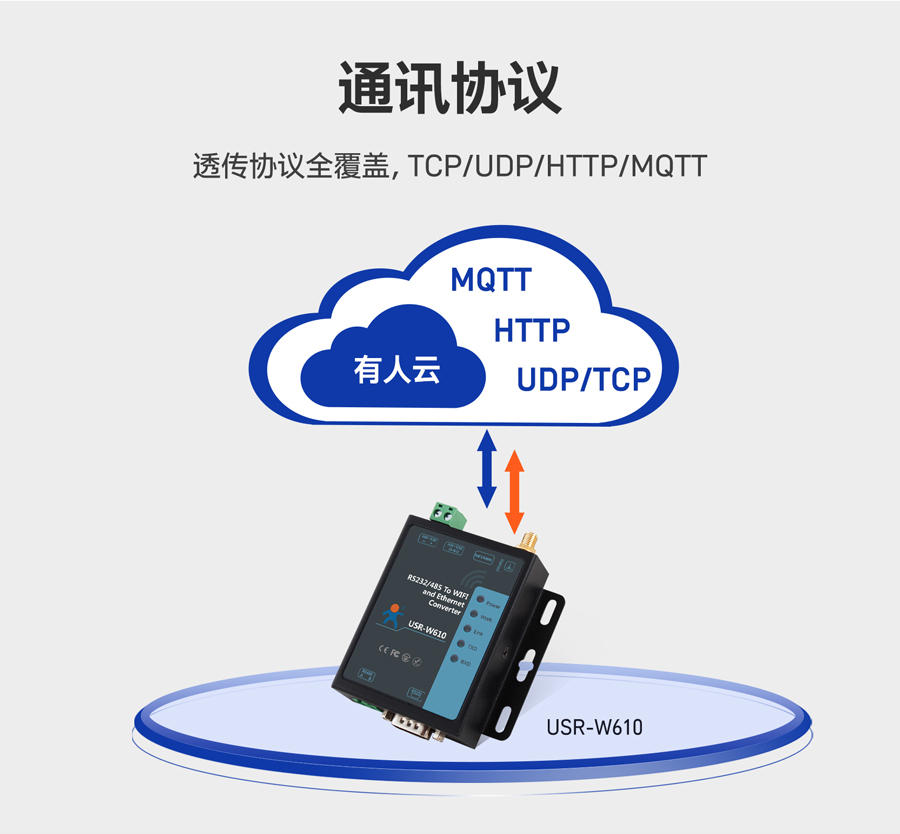

網絡協議
TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP/MQTT

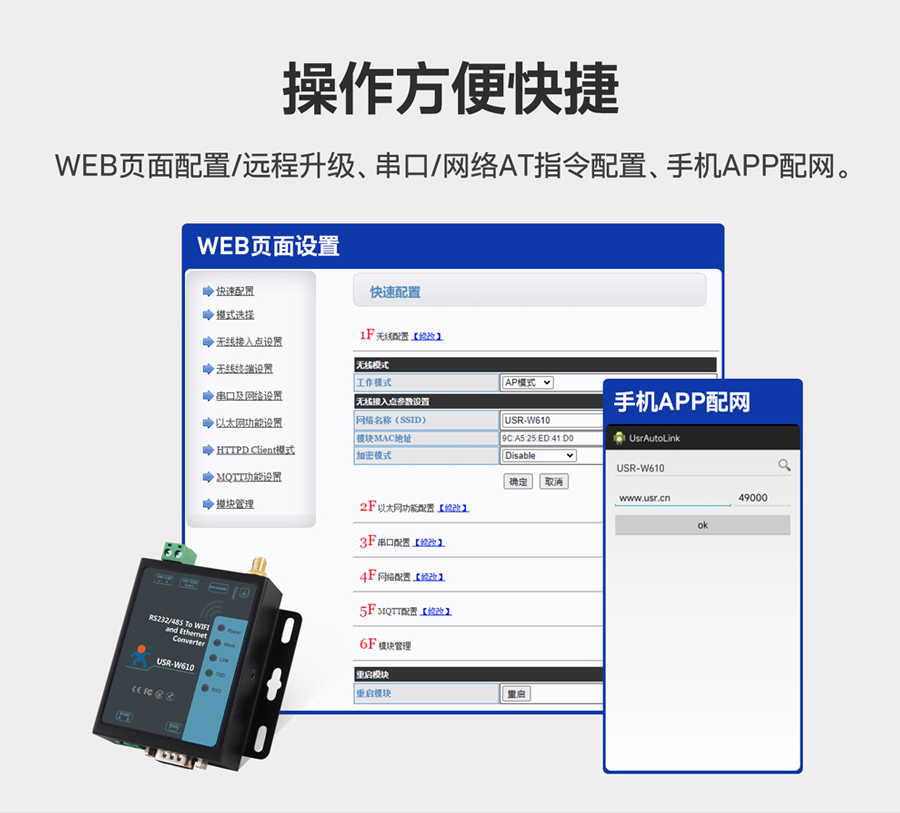

配置方式
WEB頁面配置、AT指令配置、APP配網
最大TCP連接數
24
