一、資料下載

1、設置軟件http://www.ggxxsw.cn/Download/939.html

2、說明書http://www.ggxxsw.cn/Download/1104.html

3、AT指令集http://www.ggxxsw.cn/Download/1002.html

二、硬件連接

Modbus slave——7S1串口——有人云

將7S1插在7S1 的測試底板上，使用USB轉232串口線接到7S1測試底板的串口上，插到電腦上，使用直流電源接到7S1的測試底板上給設備供電。

三、有人云設置步驟

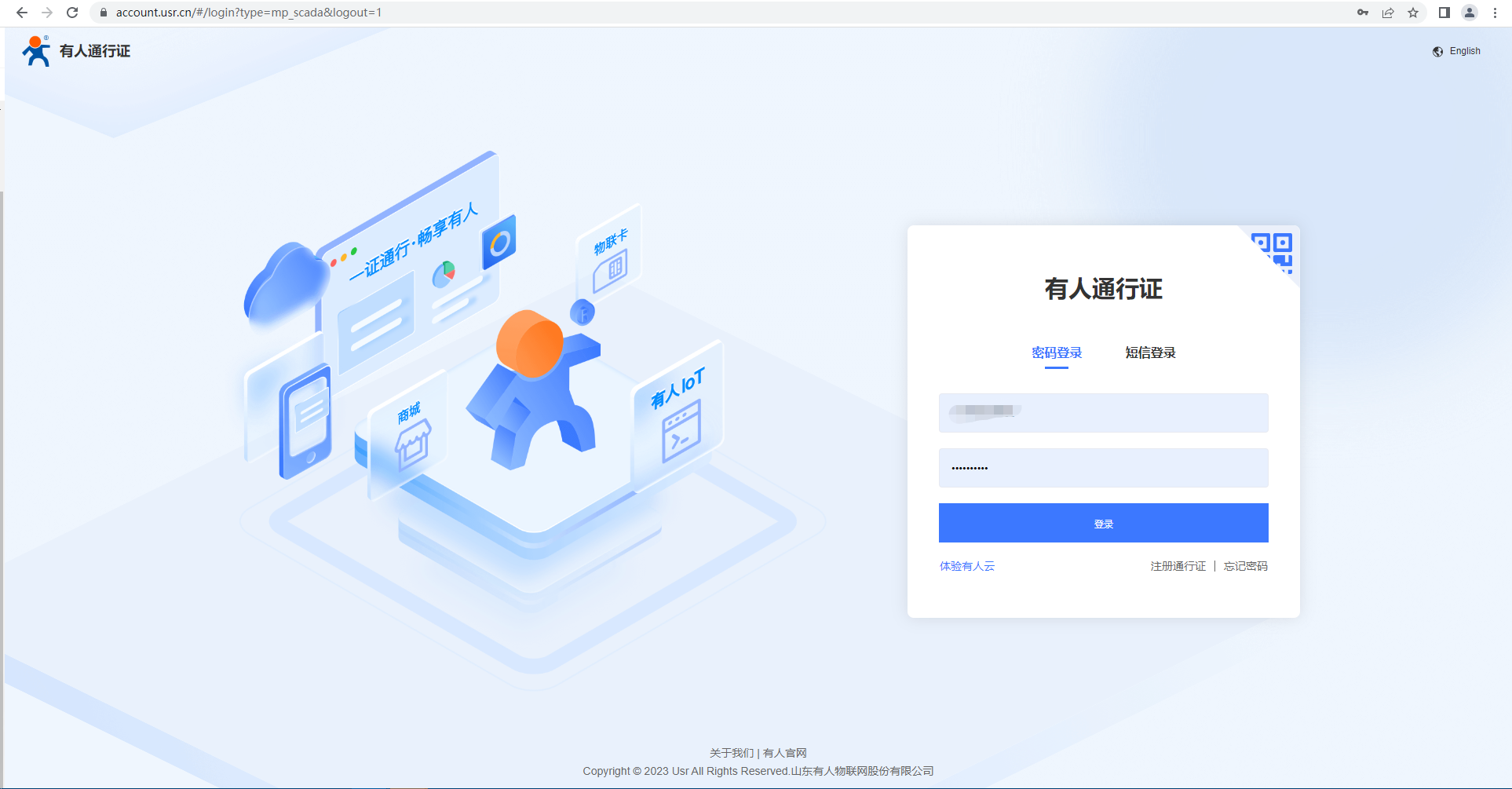

1、登錄有人云，如果沒有賬號先申請通行證，目前只能通過手機號來注冊通行證賬戶。

2、云平臺添加設備

在網關管理---網關列表-添加網關，SN和MAC/IMEI可以點擊SN不支持，系統自動生成，不需要客戶自己設置，通訊密碼可以自定義8位密碼。

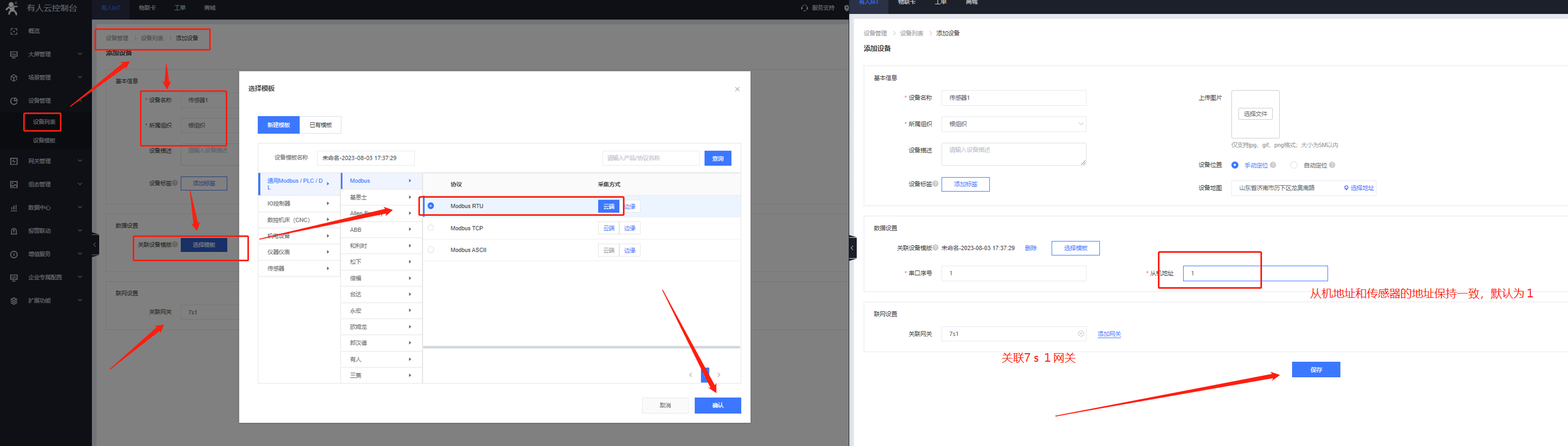

3、添加從機設備，關聯變量模板，7s1 支持modbus協議 云端輪詢方式。

設置從機地址，和串口連接的從集地址保持一致。

關聯7s1網關。

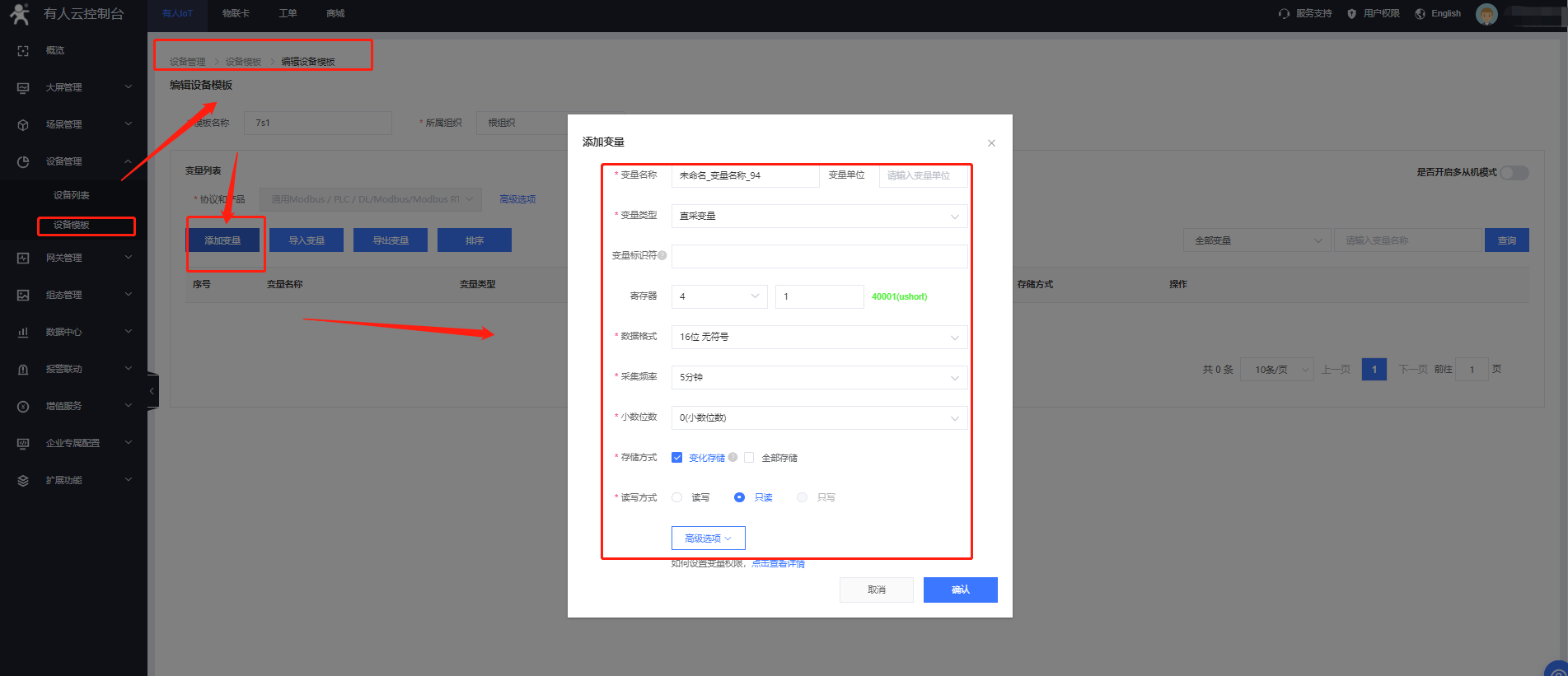

4、配置變量模板信息

添加變量：http://cloud.usr.cn/document/892.html 參考此說明。

四、7s1參數設置

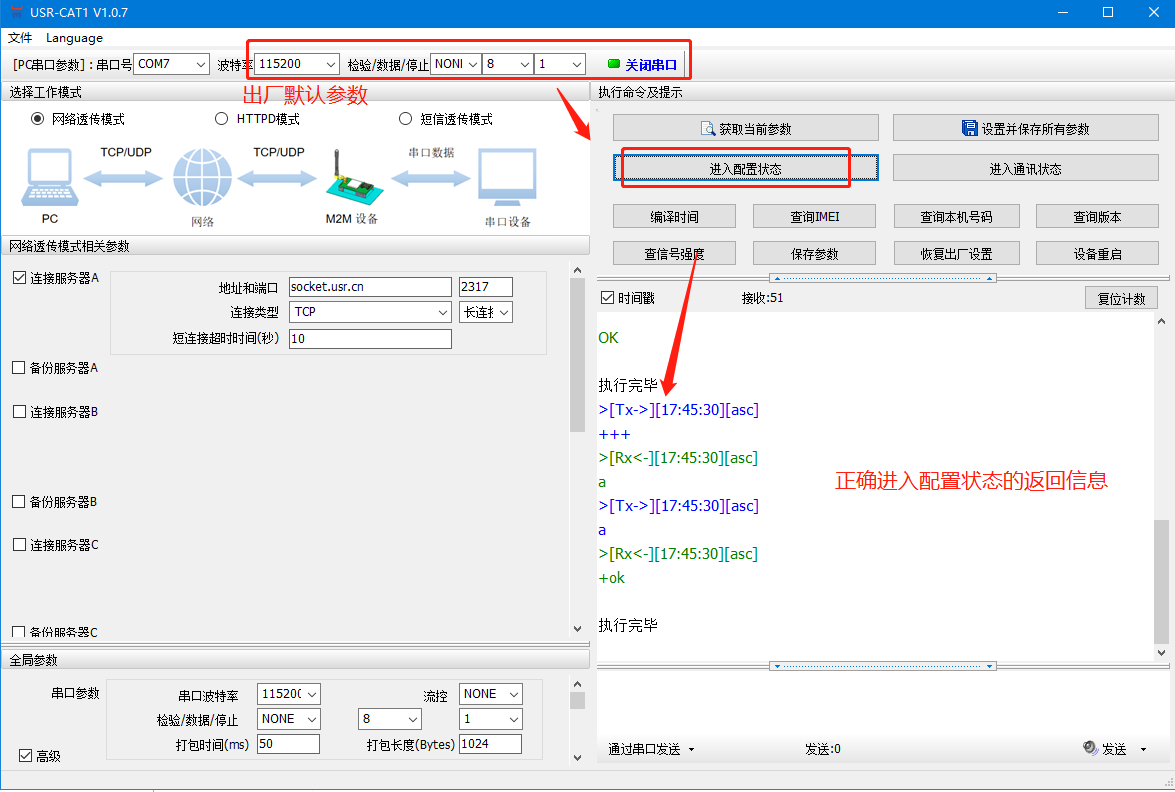

1、使用設置軟件打開串口、進入配置狀態，返回下圖信息表明正確進入配置狀態

2、獲取當前參數，配置參數

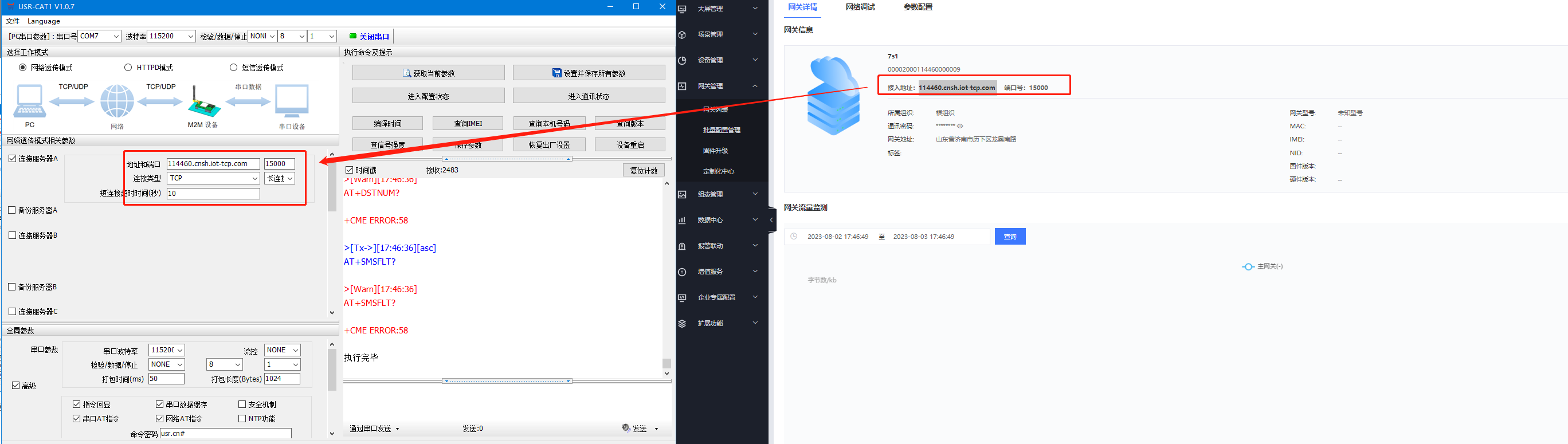

接入地址：114460.cnsh.iot-tcp.com 端口號：15000 寫入服務器IP和端口

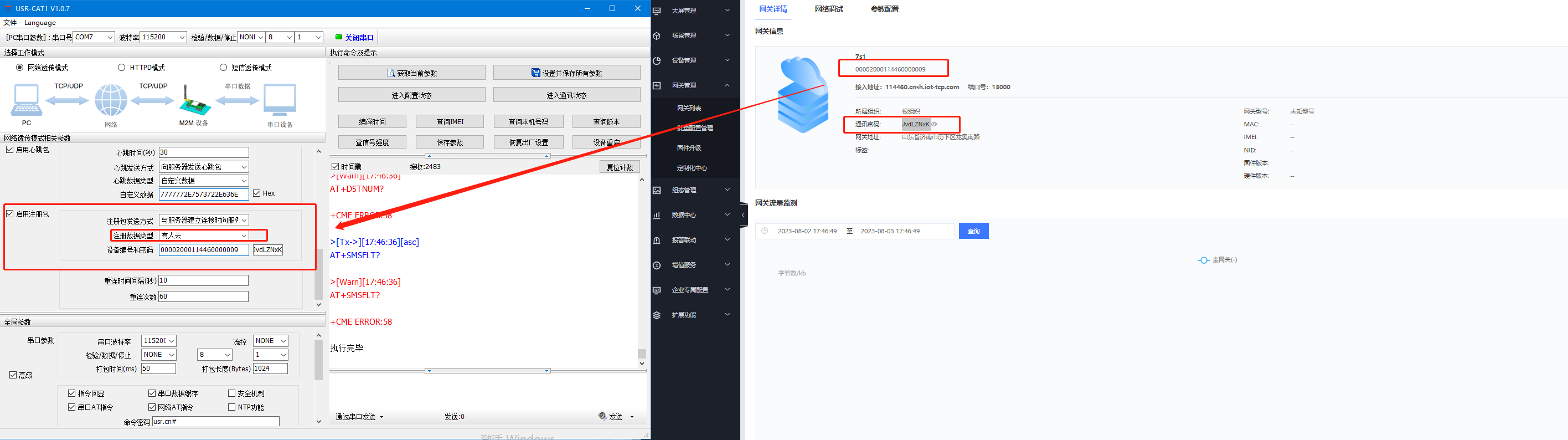

云平臺生成的ID和通訊密碼寫入注冊包有人云類型

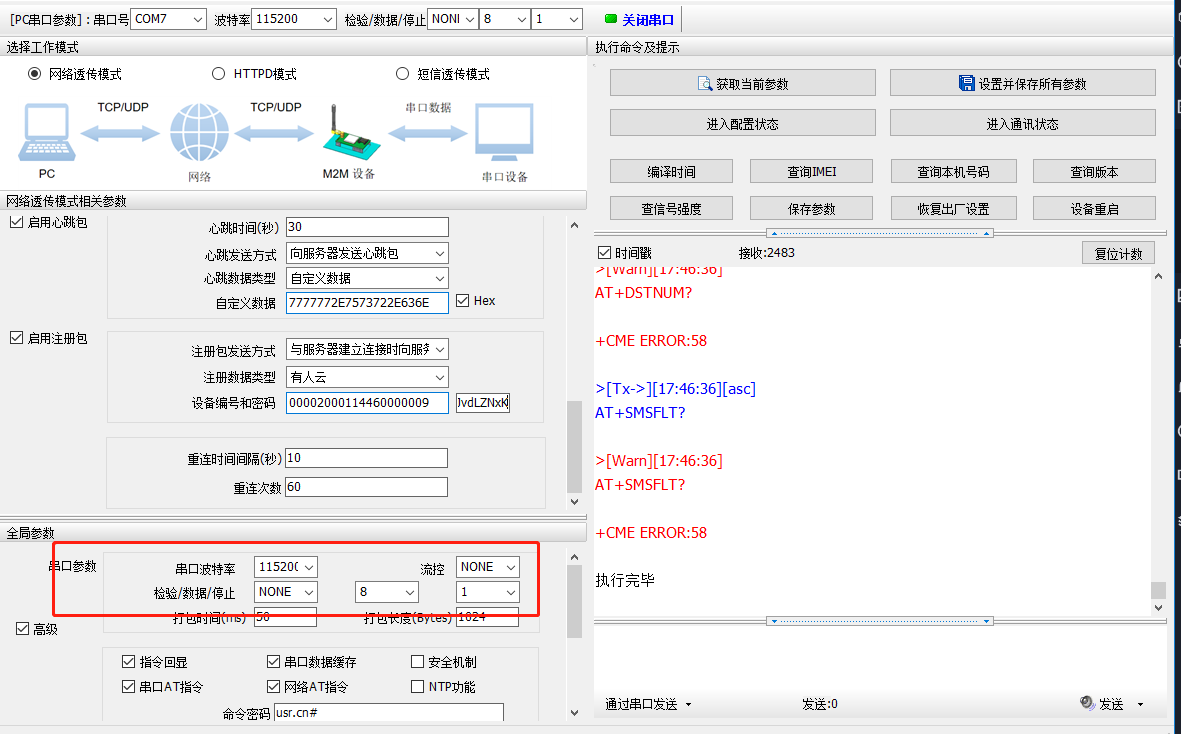

配置7s1全局參數的串口參數 波特率數據位校驗位停止位和傳感器的串口參數保持一致。本案例以默認為主。

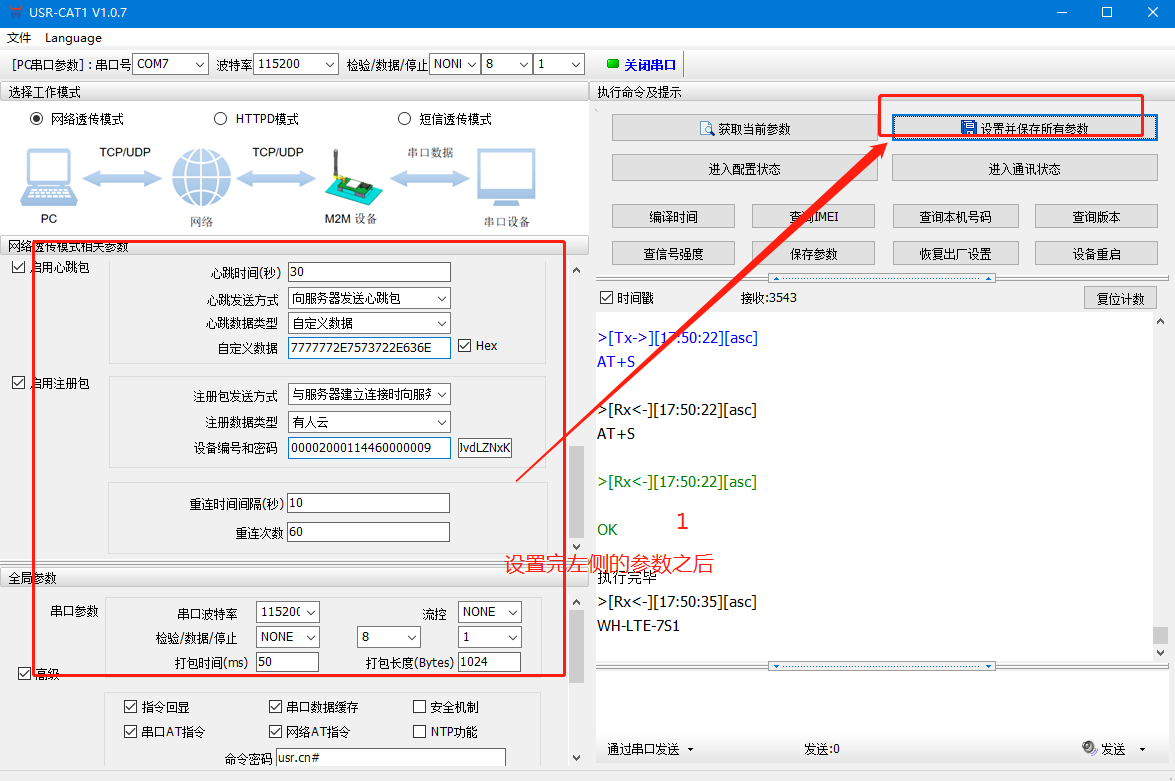

設置完所有參數之后 保存參數，設備自動重啟成功，

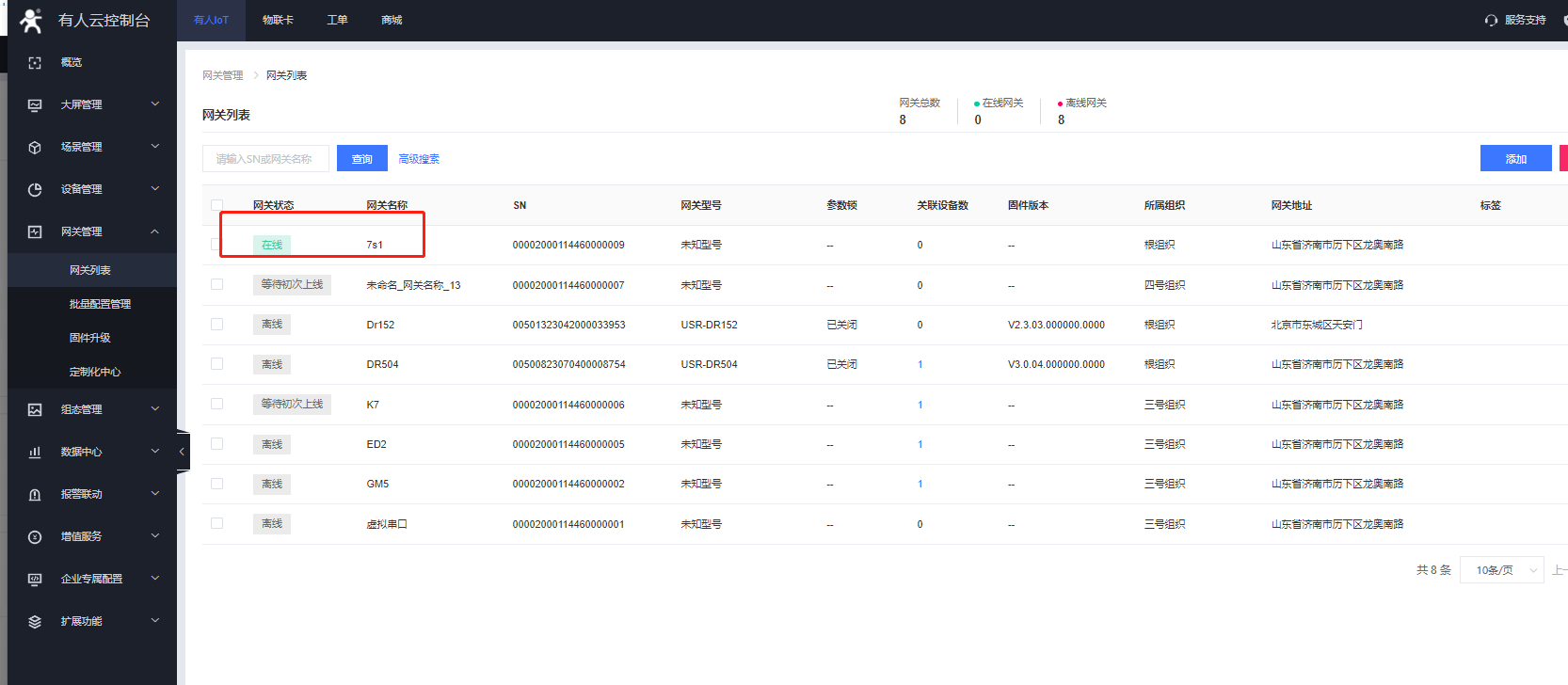

保存參數重啟設備可以看到設備在線。

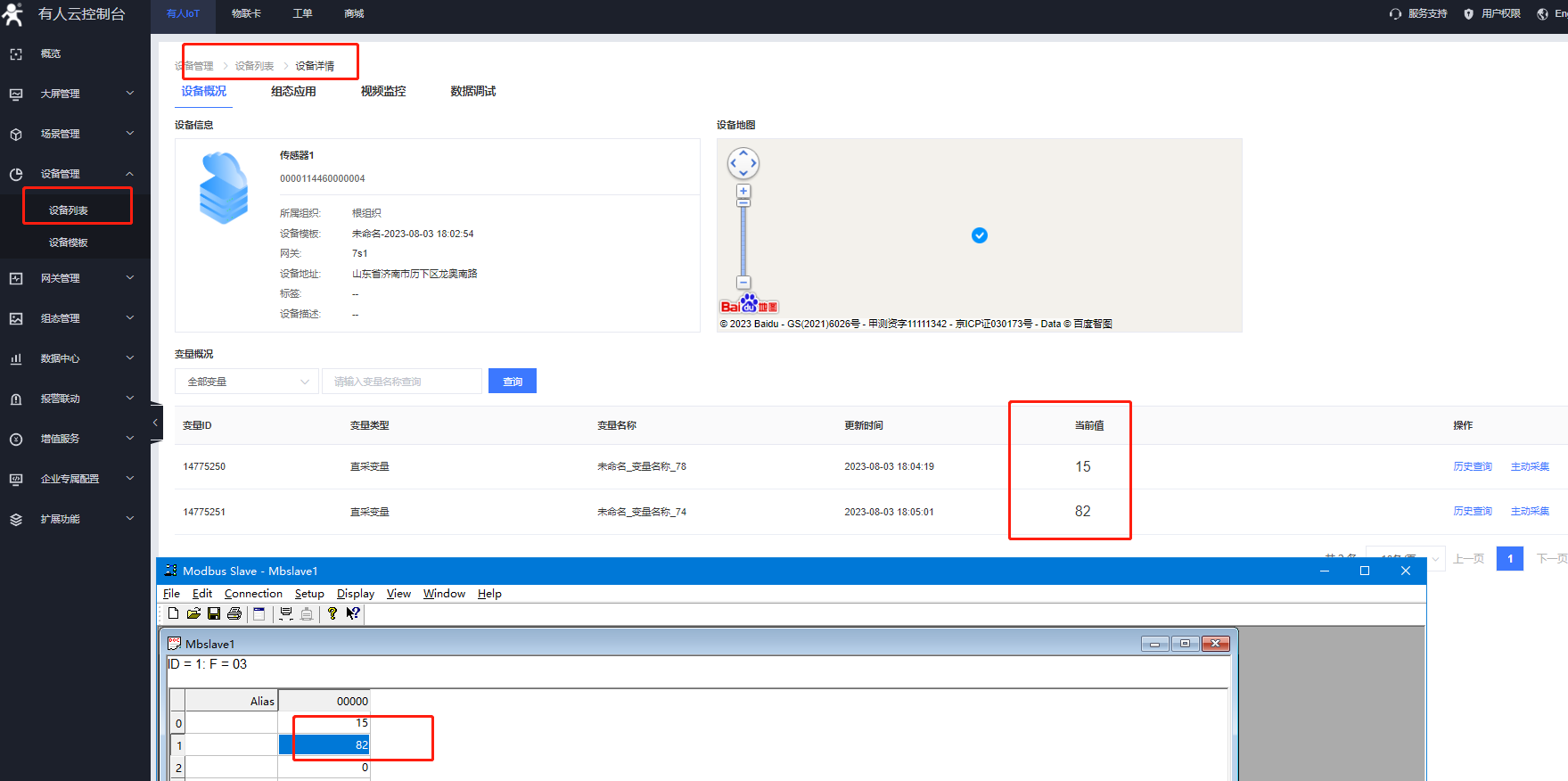

五、數據測試

本案例用modbusslave模擬真實的傳感器設備

設備列表可以看到云端采集的從機數據。

撰寫人：于冰
