WH-LTE-7S1套接字分發協議

一、資料下載

說明書：http://www.ggxxsw.cn/Download/977.html

設置軟件：http://www.ggxxsw.cn/Download/986.html

硬件設計手冊http://www.ggxxsw.cn/Download/985.html

AT指令集http://www.ggxxsw.cn/Download/940.html

二、測試步驟

1、硬件連接：裝上sim卡，接上天線，7S1通過232轉USB接到PC上，用我司原裝適配器供電。

2、參數設置

（1）打開設置軟件，選擇對應的串口號、波特率、校驗位、數據位、停止位

默認串口參數：115200 N 8 1

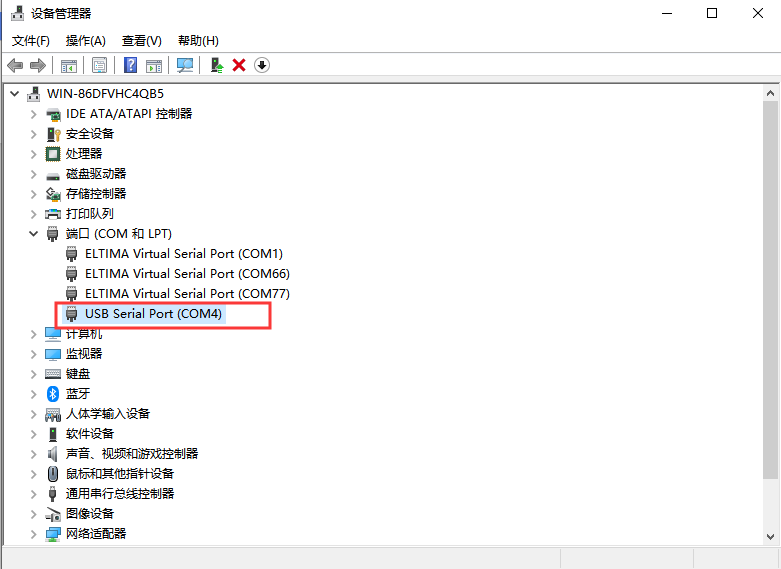

注：串口號可以在電腦的“設備管理器-端口”查看

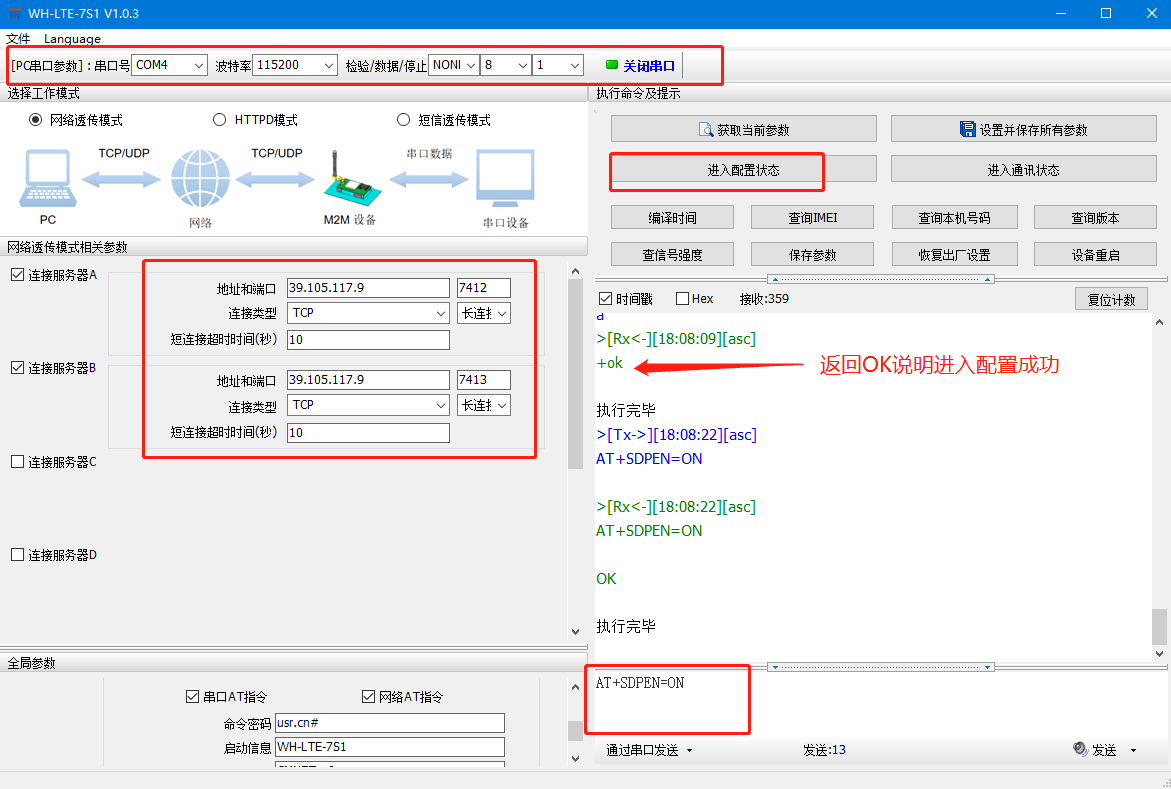

（2）打開串口——進入配置狀態——設置相關參數——設置并保存所有參數

注：點擊進入配置狀態，如果模塊能返回+ok的字符，說明電腦和模塊連接是沒有問題的

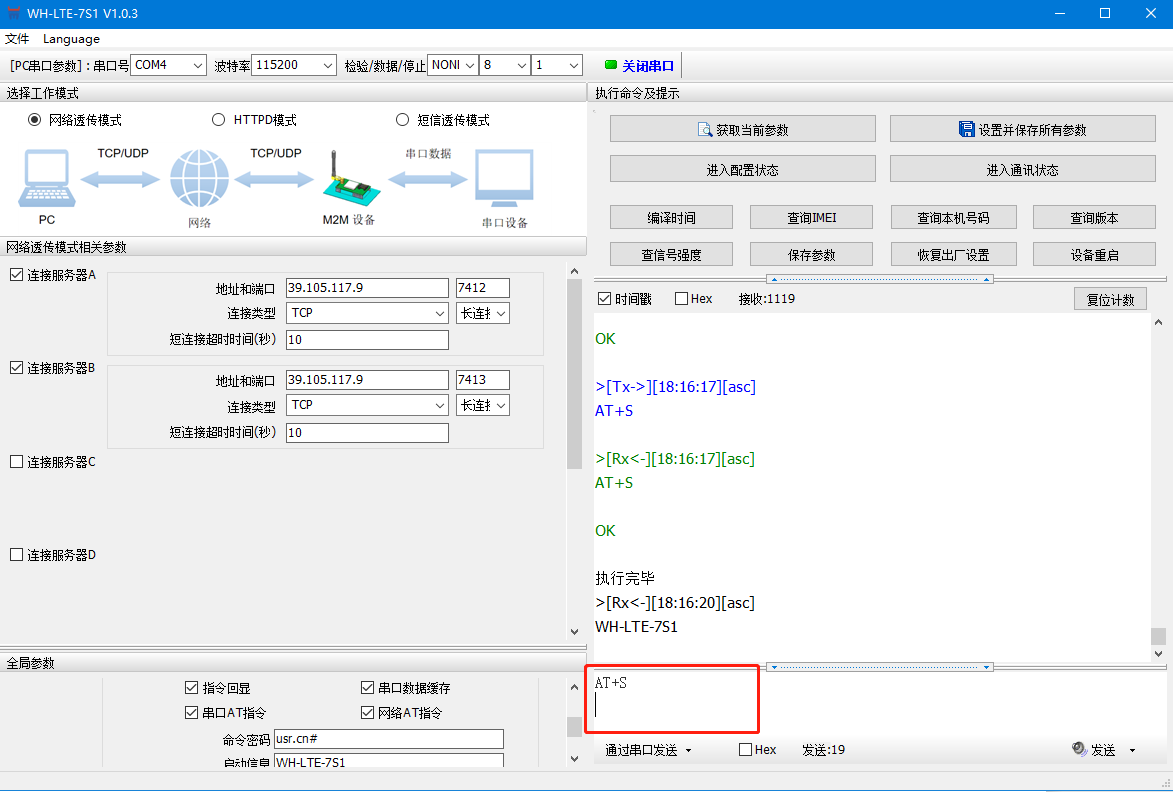

3、使能socket套接字分發功能：發送AT+SDPEN=ON，然后重啟設備使設置生效

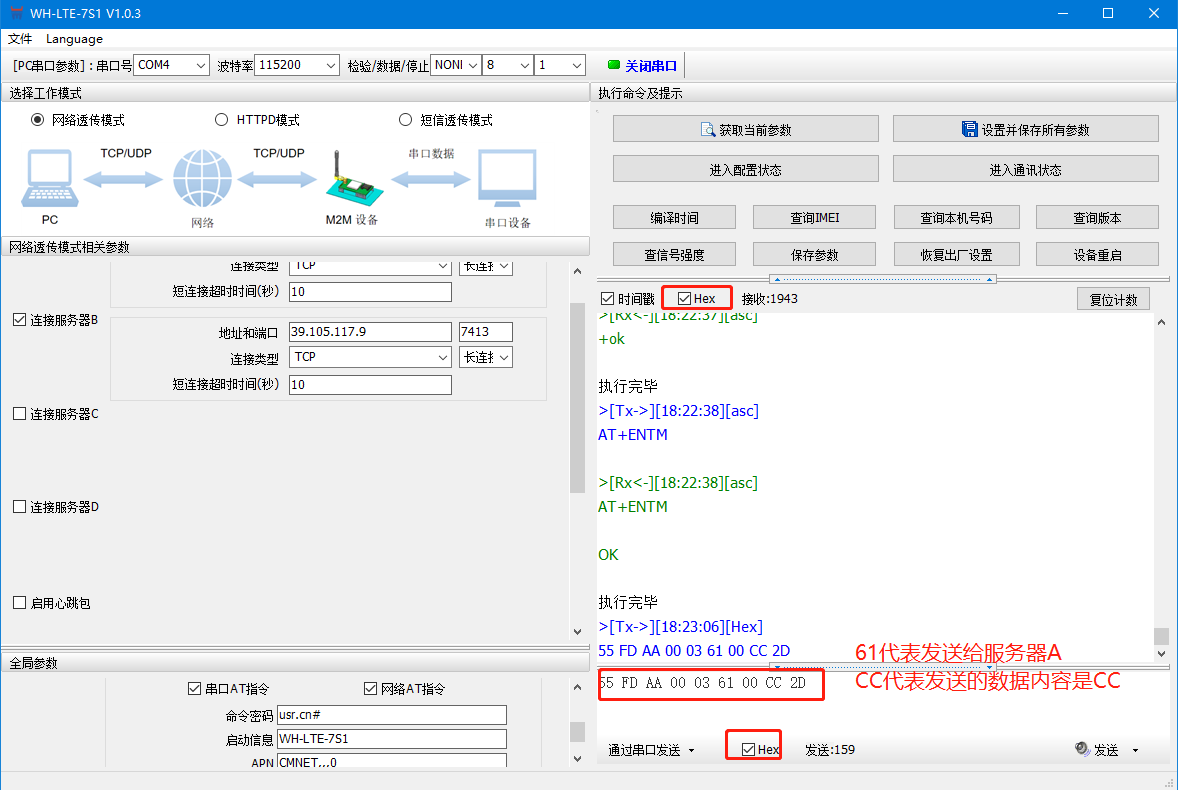

4、重啟后，模塊會主動連接服務器，通過串口發送指定格式的數據出去。

注意：以hex格式發送

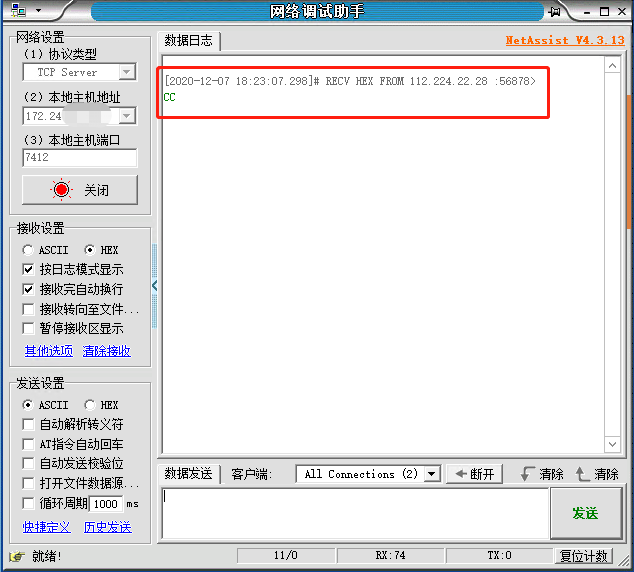

5、服務器A接收

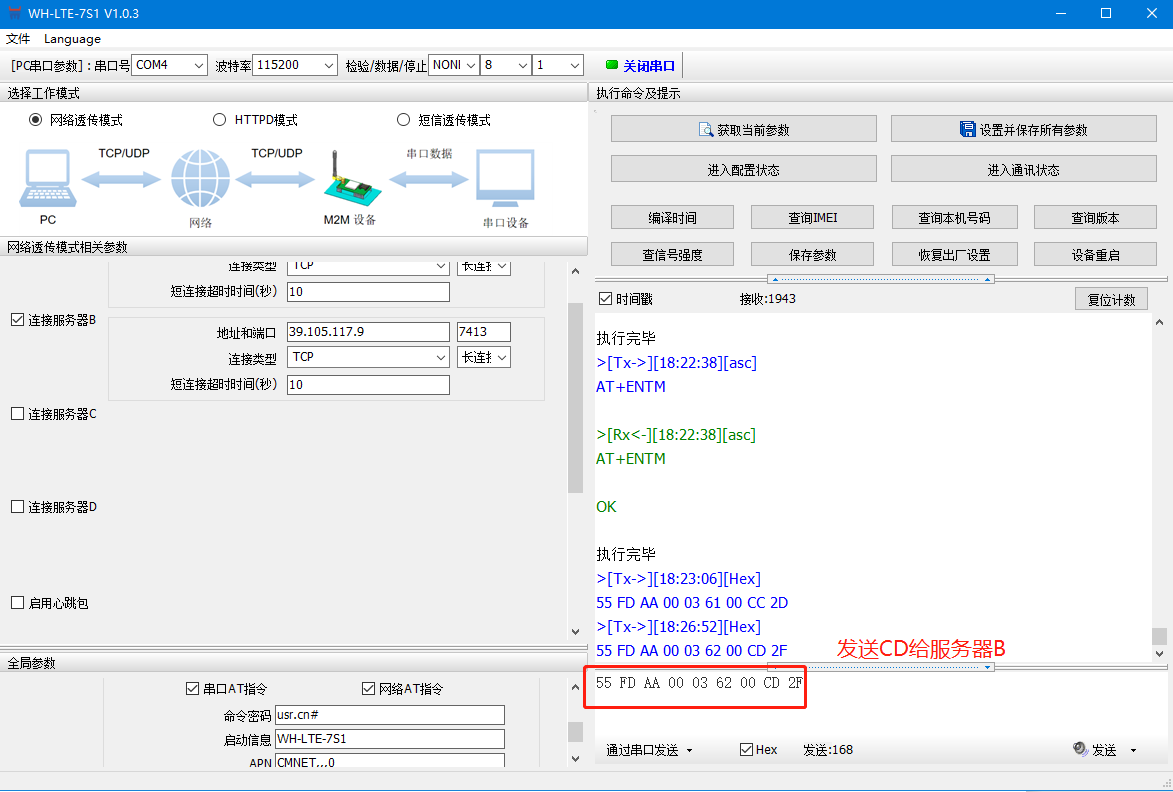

6、發送數據給服務器B

7、服務器B收到CD

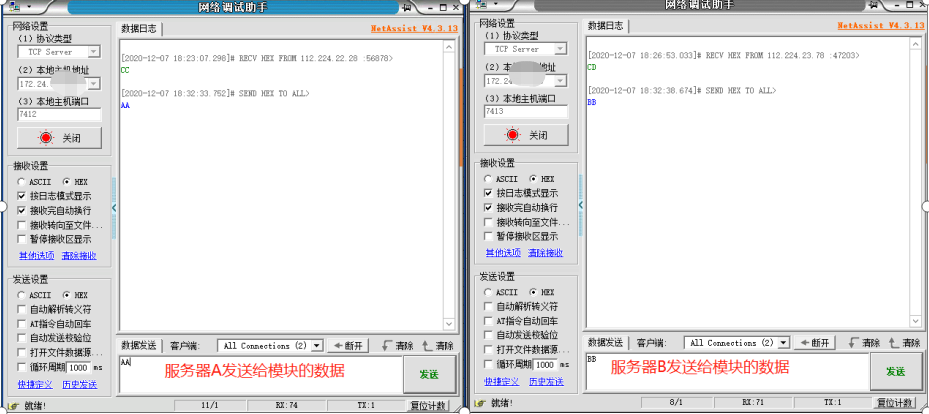

8、服務器發送數據給模塊

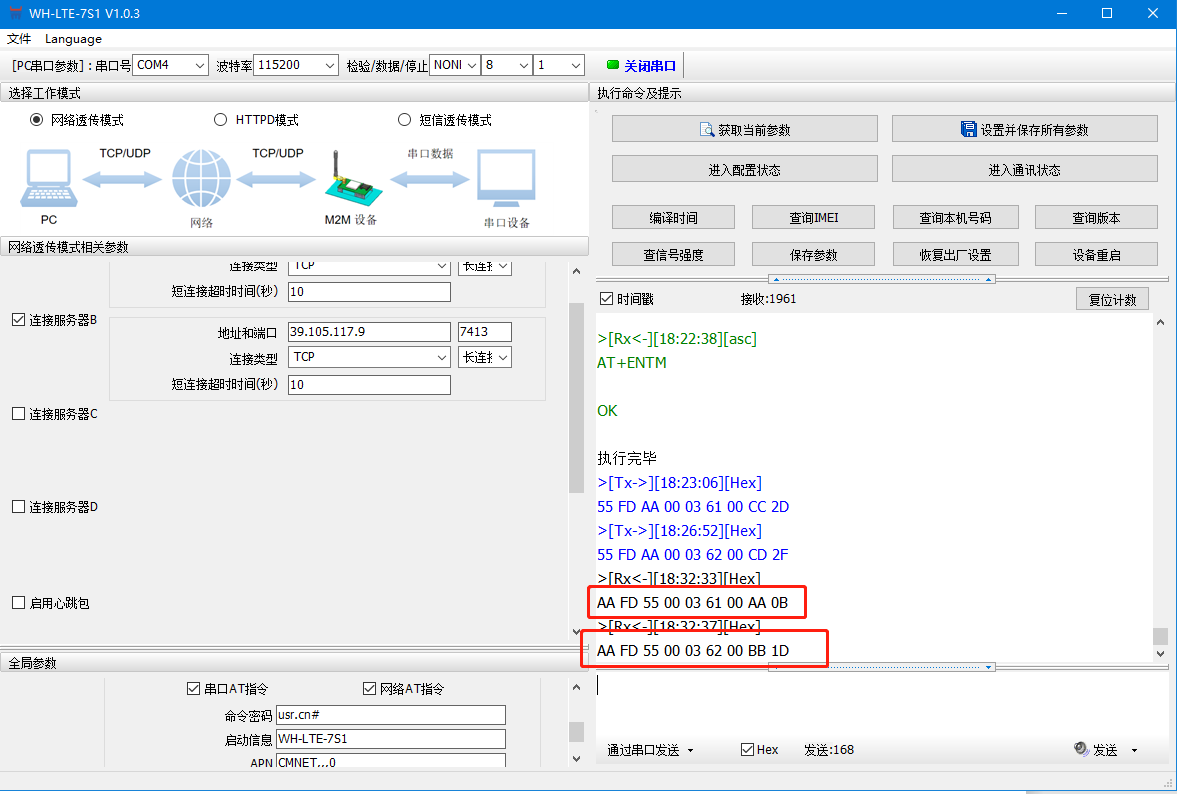

9、模塊收到數據
