一、資料下載

1.G806S說明書：http://www.ggxxsw.cn/Download/1061.html

二、云端添加設備

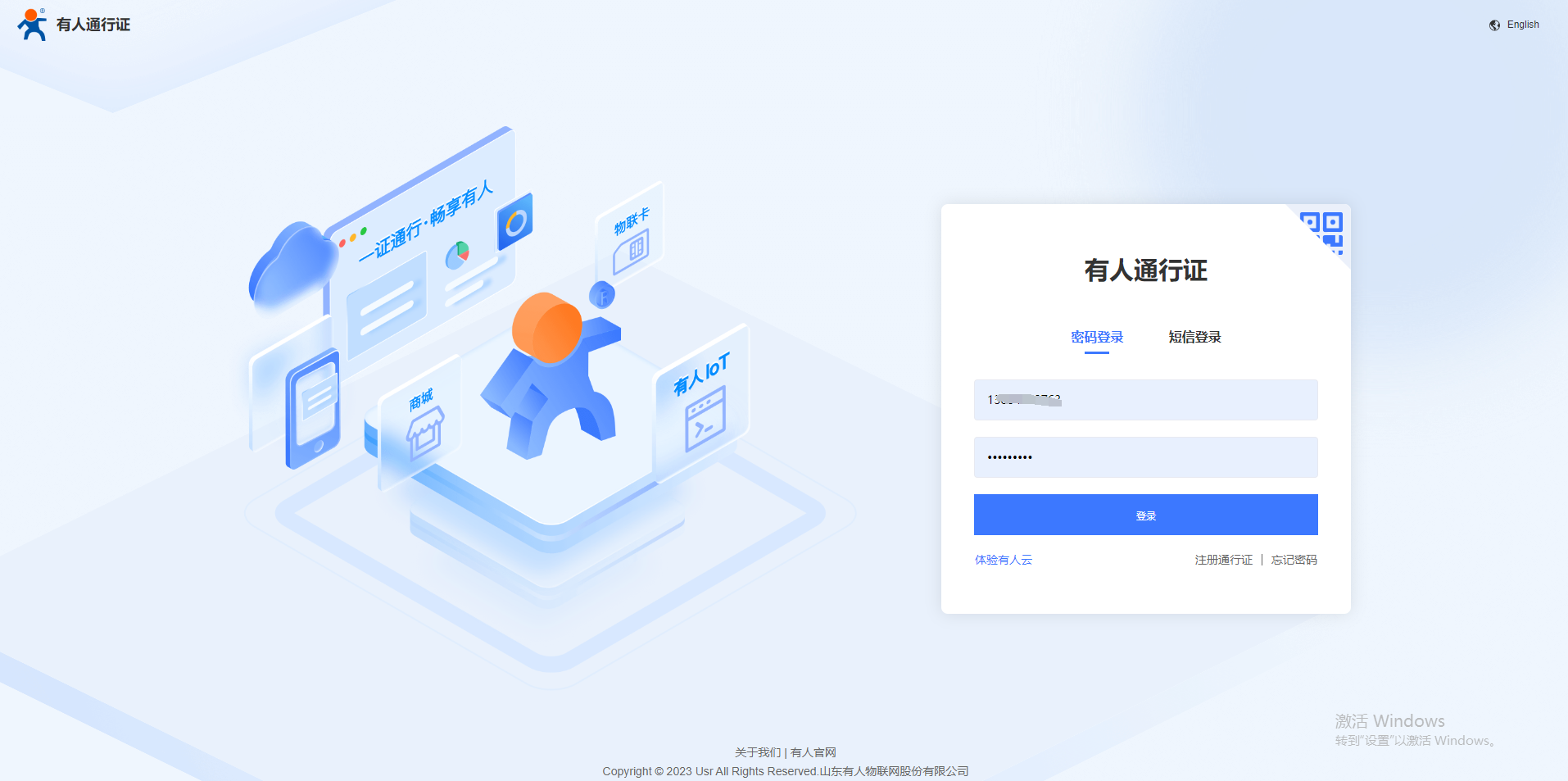

1、登錄有人云平臺:https://account.usr.cn/#/login_cps（如果沒有賬號先申請通行證）

2、添加網關

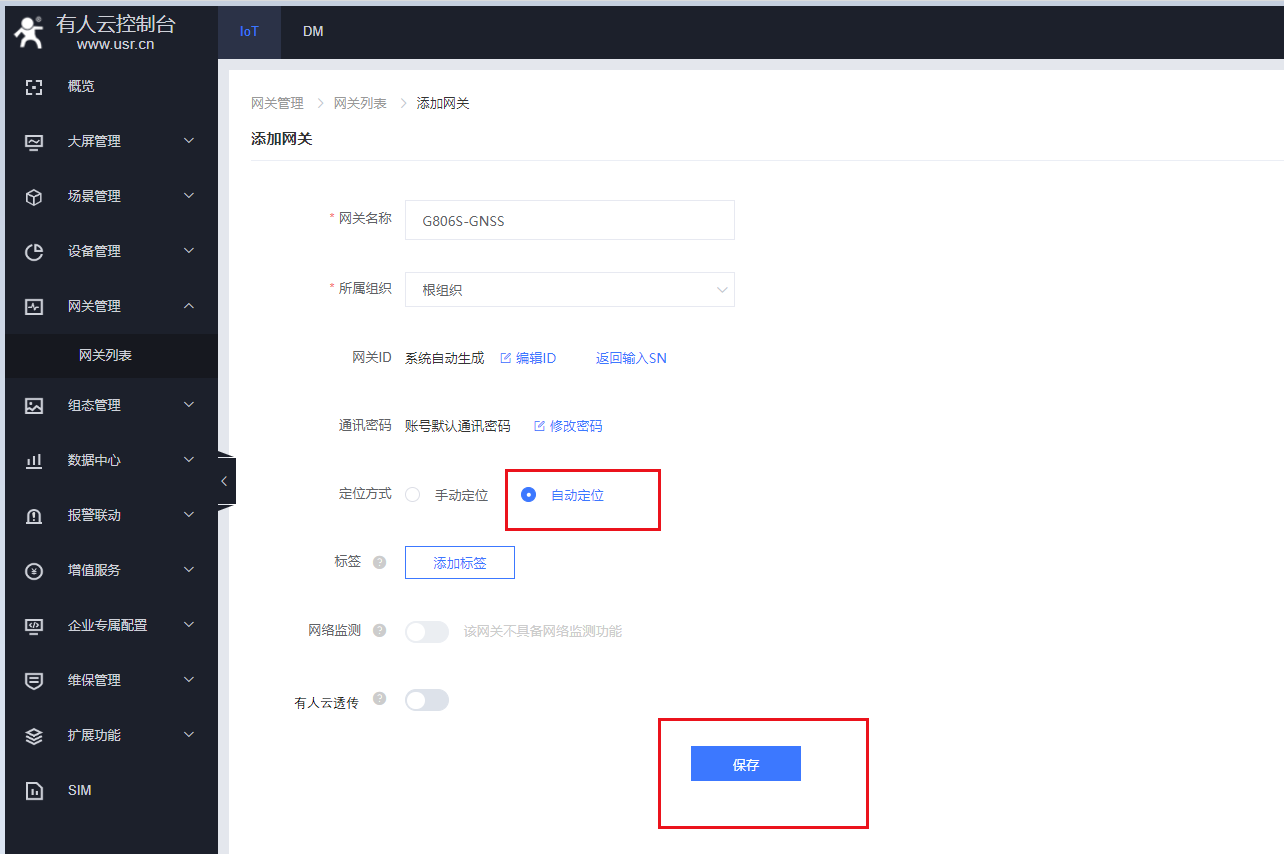

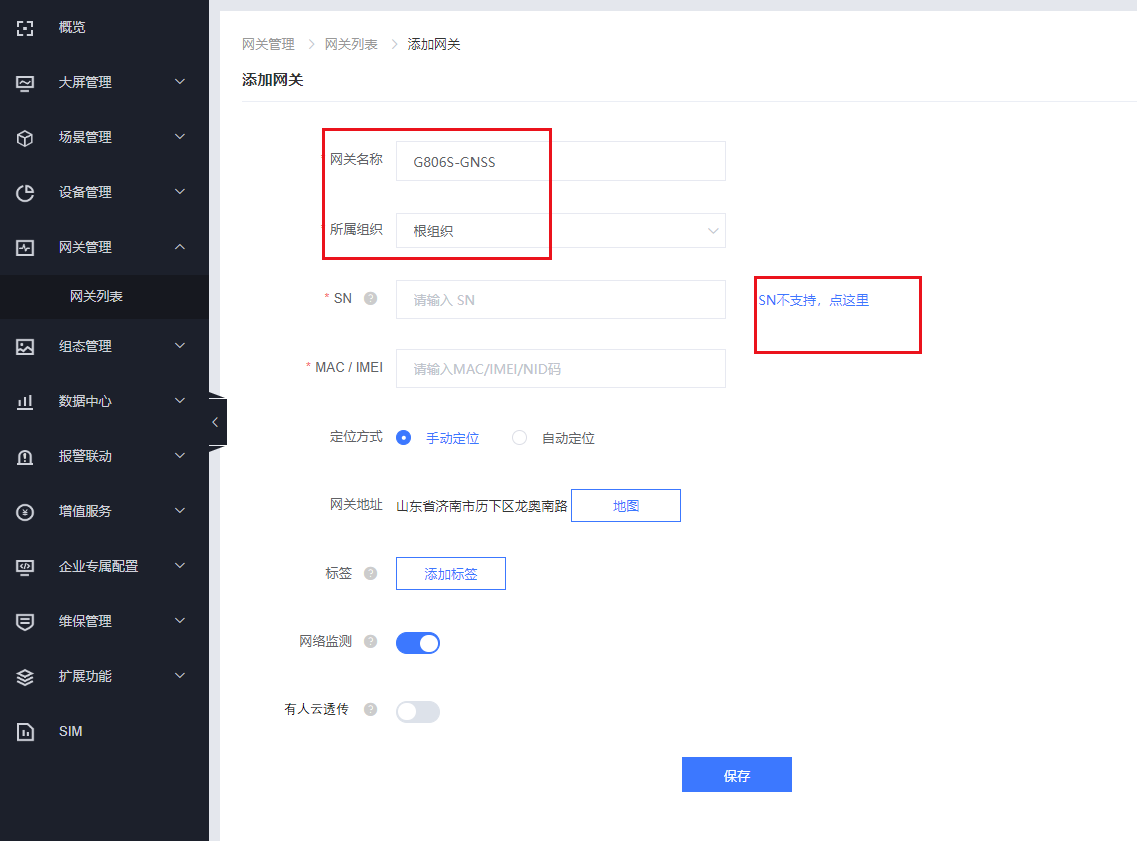

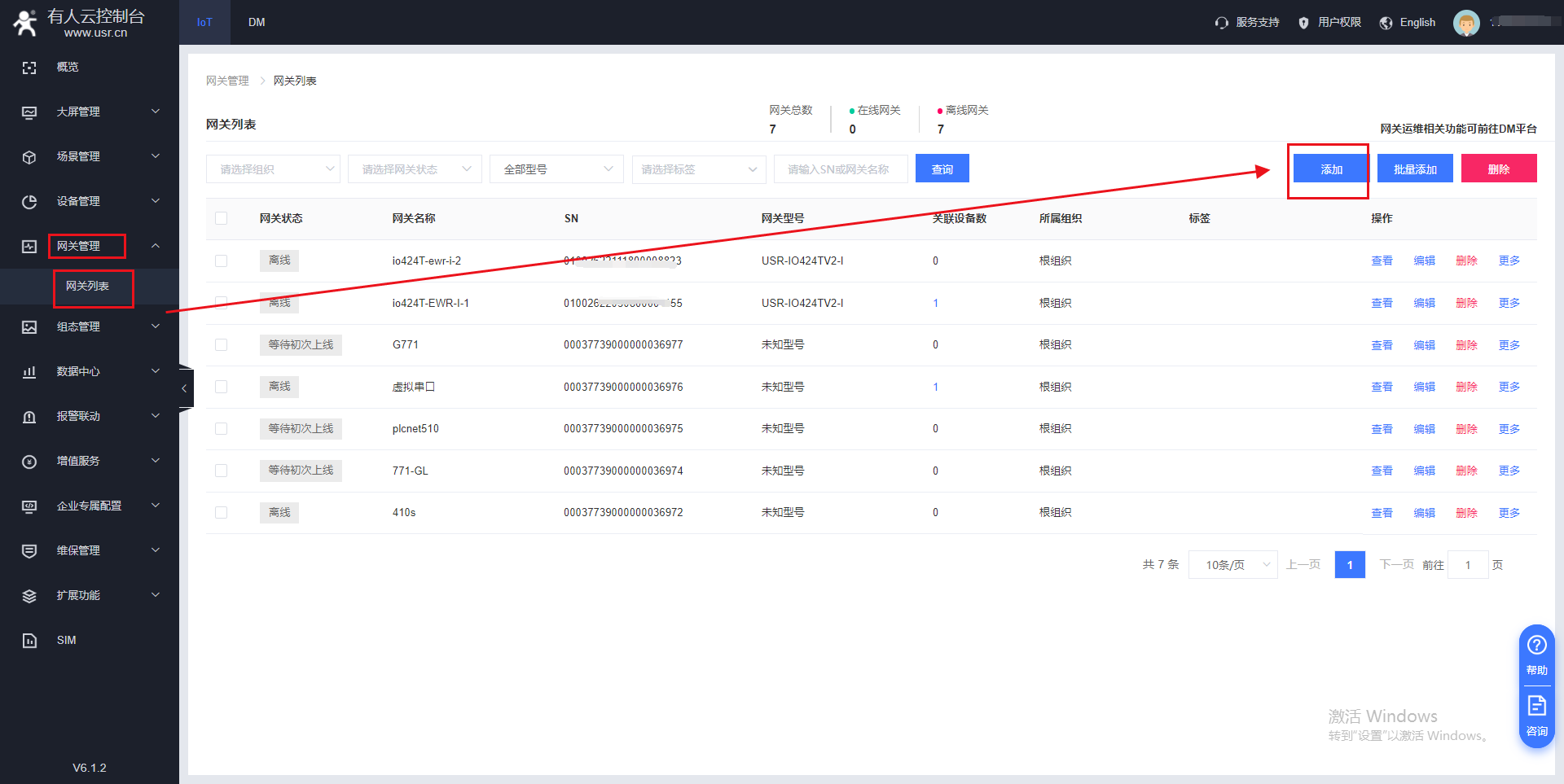

（1）云平臺添加網關，在網關管理---網關列表--添加，點擊SN不支持，系統自動生成，不需要客戶自己設置，通訊密碼可以自定義8位密碼.(建議使用系統自動生成的通訊密碼)，定位方式——自動定位，保存

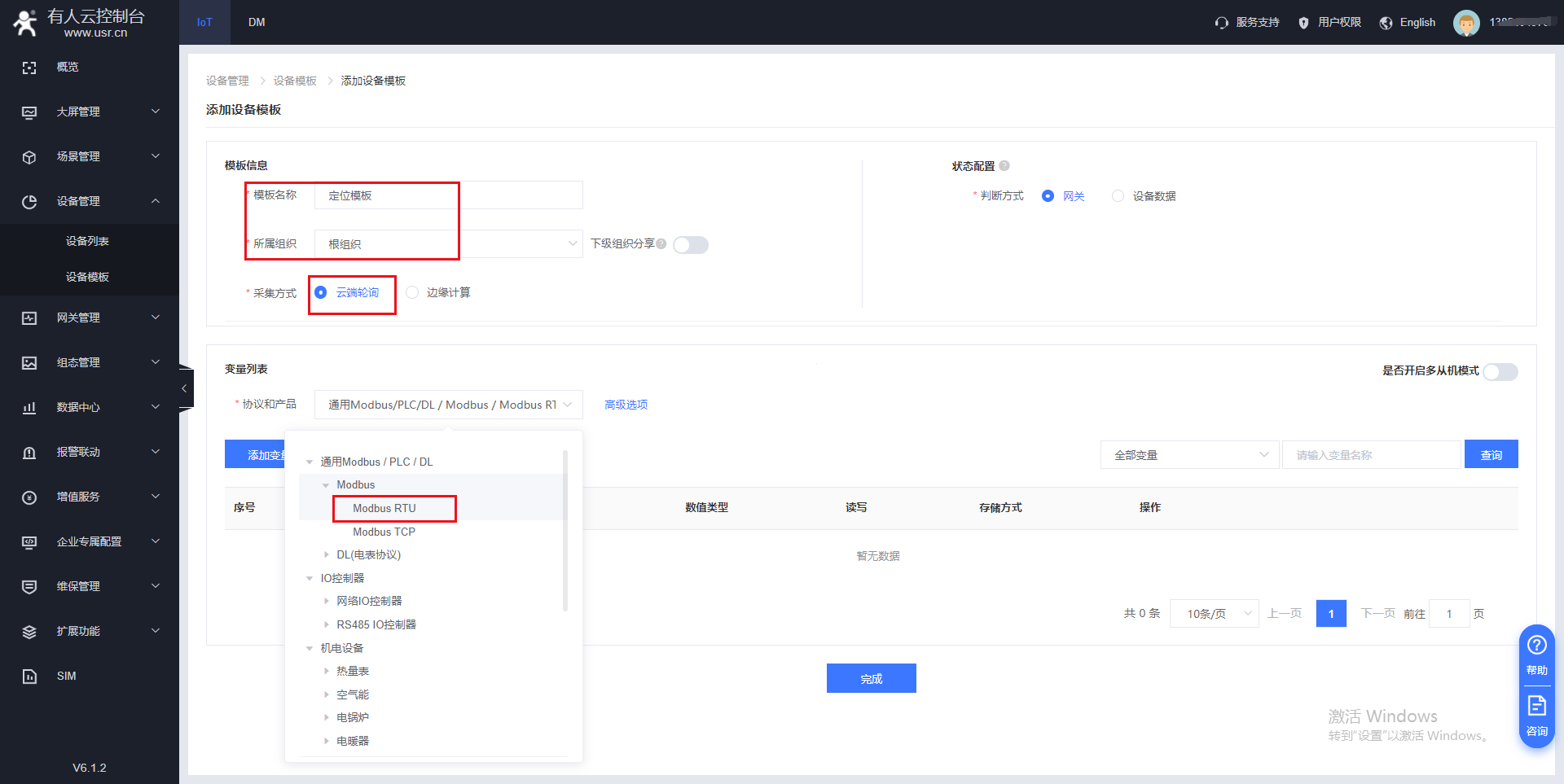

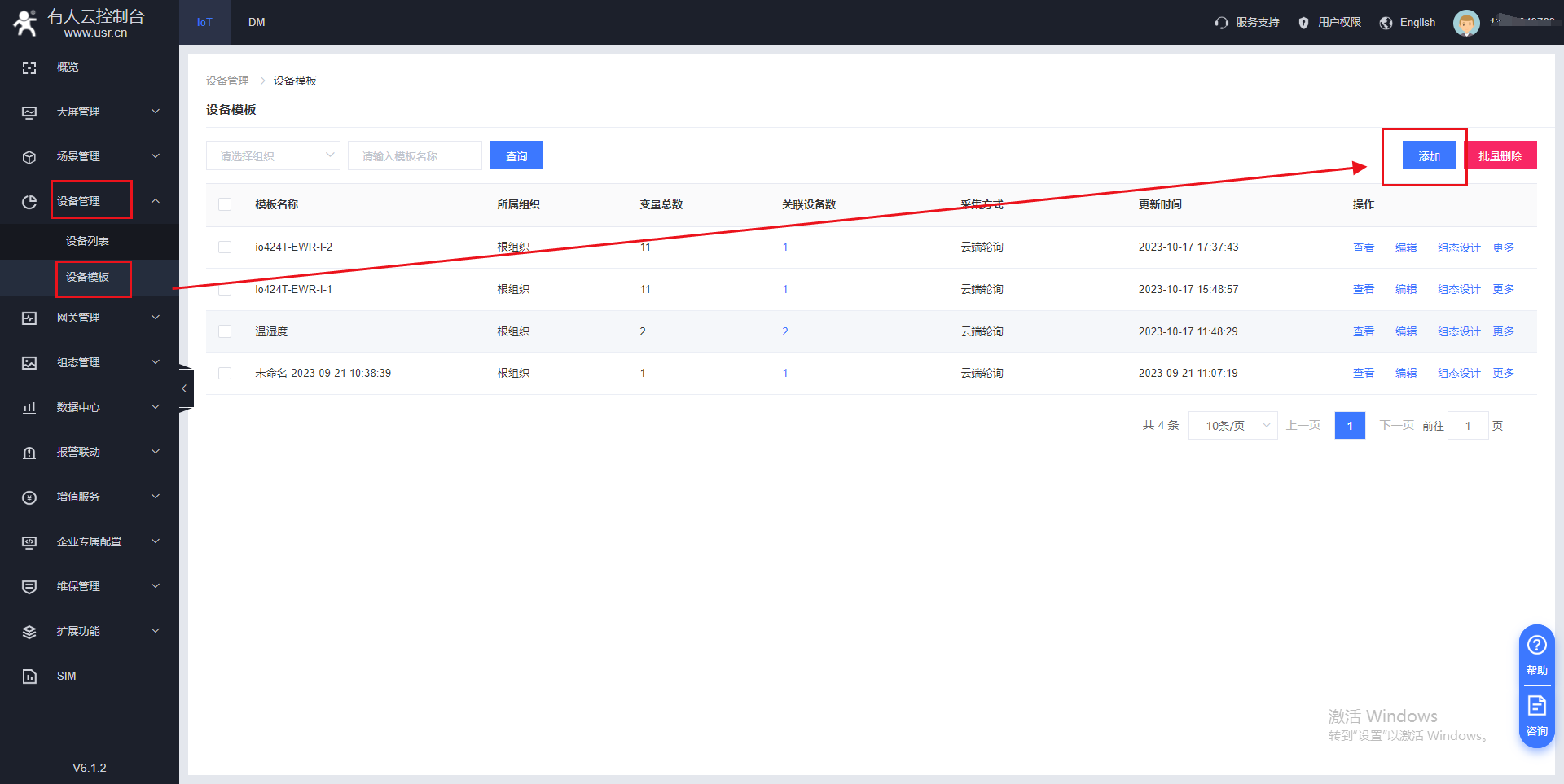

（2）在設備管理---設備模板界面添加需要采集的從機變量點

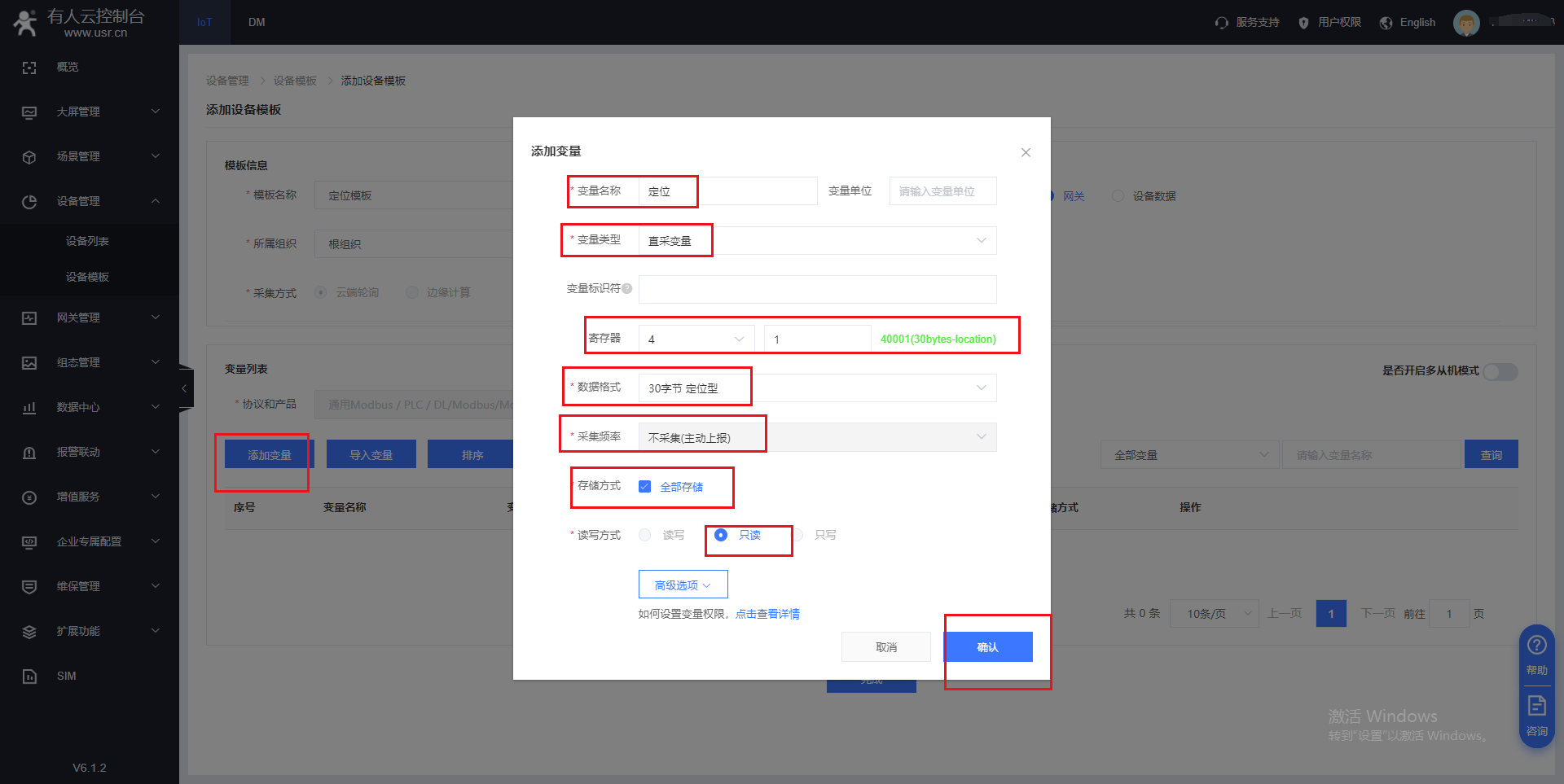

點擊添加變量，用戶名稱自定義：
Modbus 設備地址“與此模板寄存器設置需要匹配，如模板寄存器地址填寫 1，那么設備端“Modbus 設備地址”填寫 0；寄存器選擇與填寫備注：與組態軟件的寄存器寫法相同，填十進制寄存器地址，寄存器為起始地址+1.如： 功能碼 03H 或 06H，起始地址 0000H，則寄存器選則 4，地址填 1
數據格式：30 字節定位型；點擊“確認”后，點擊下方“立即生效”，GPS 定位類型模板建立完成

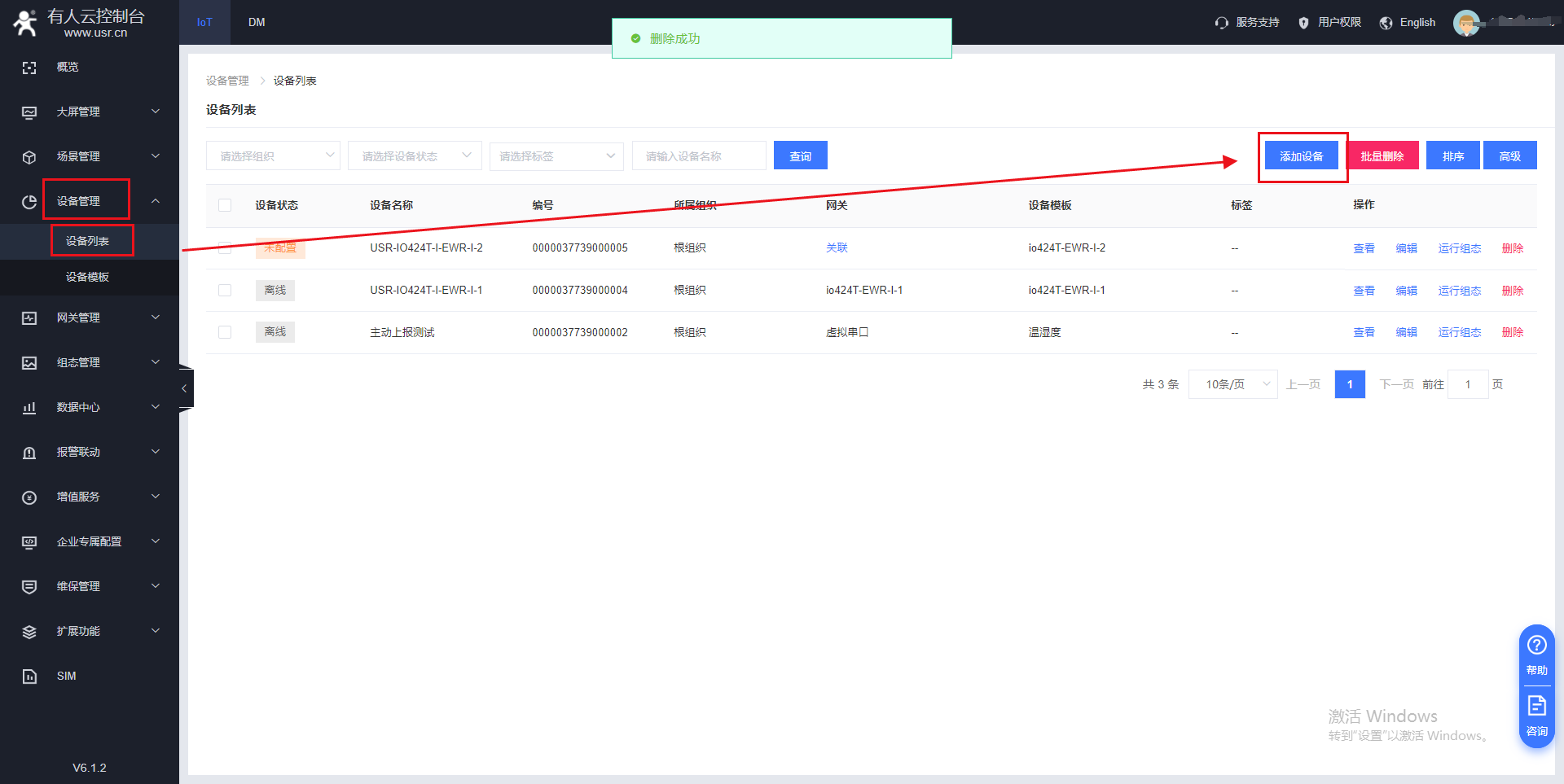

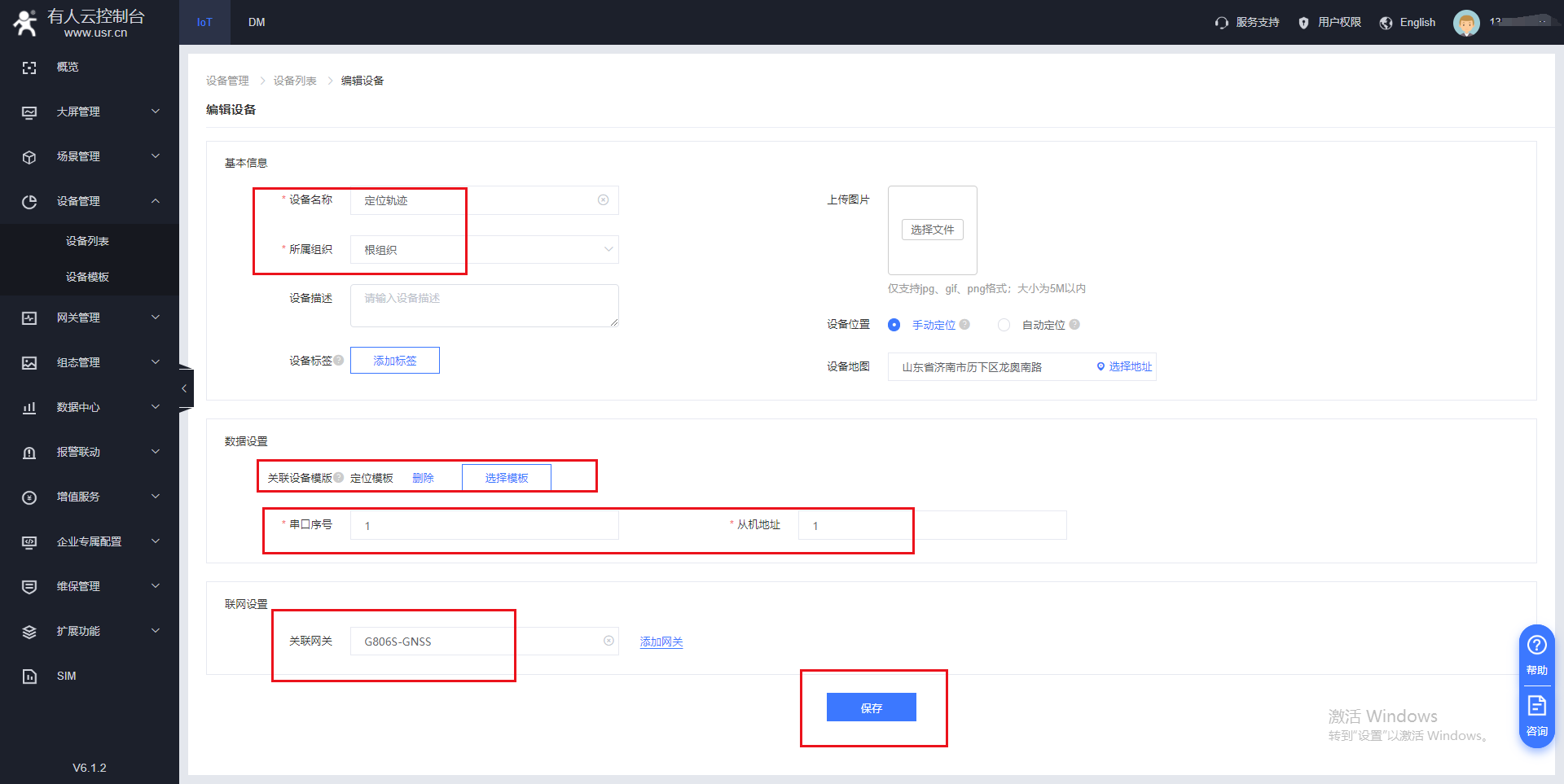

（3）在設備管理--設備列表的界面添加一個設備，把設備模板和網關進行關聯，并配置串口終端設備的從機地址。 ? 從機地址：注意默認值為 1，這個從機地址會在設備填寫時用到和設備內的“Modbus 設備 ID”對應即可

三、G806S-GNSS端設置

1>硬件連接：G806s-GNSS串口通過USB轉485接到電腦端，裝上sim卡，接上4G以及wifi天線，上電（測試用的網口上網）
G806s-GNSS通過sim卡聯網的話，2G指示燈顯示紅色，3G指示燈顯示藍色，說明聯網成功

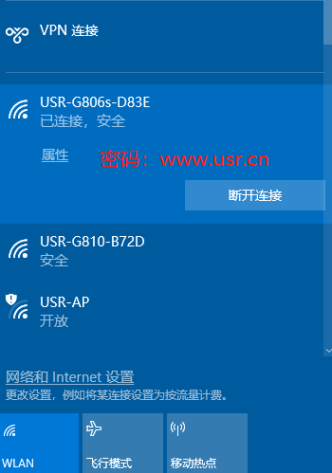

2>電腦連接G806s-GNSS的wifi，電腦會獲取到一個192.168.1.xx網段的IP地址

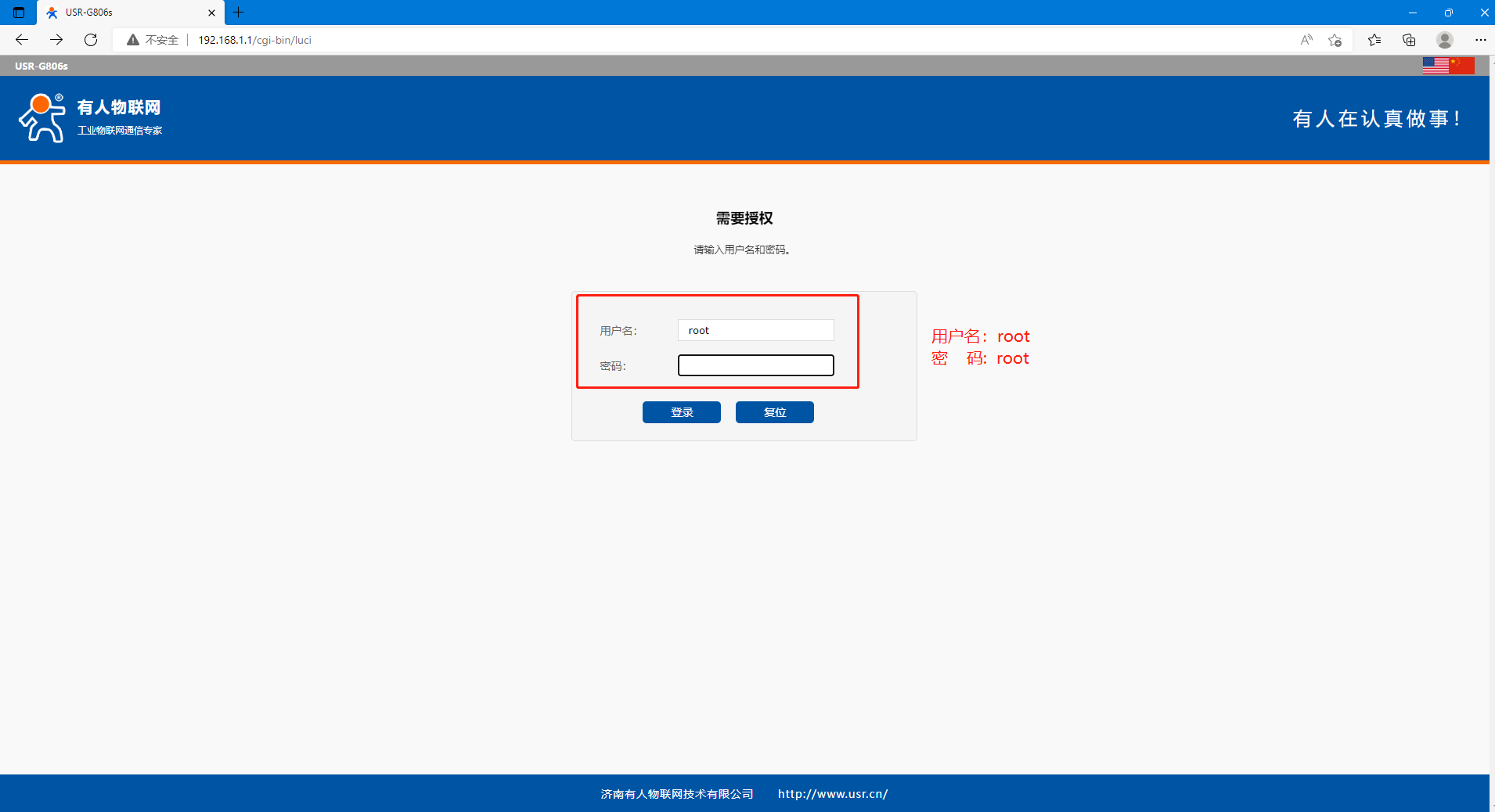

在瀏覽器上輸入192.168.1.1，用戶名和密碼都是root，登錄G806的內置網頁
注意：如果修改過G806s-GNSS的LAN口IP地址，需要用修改后的IP登錄

4、設置G806s-GNSS的注冊包信息，設備編號和密碼、云端接入地址都可以在云平臺查詢

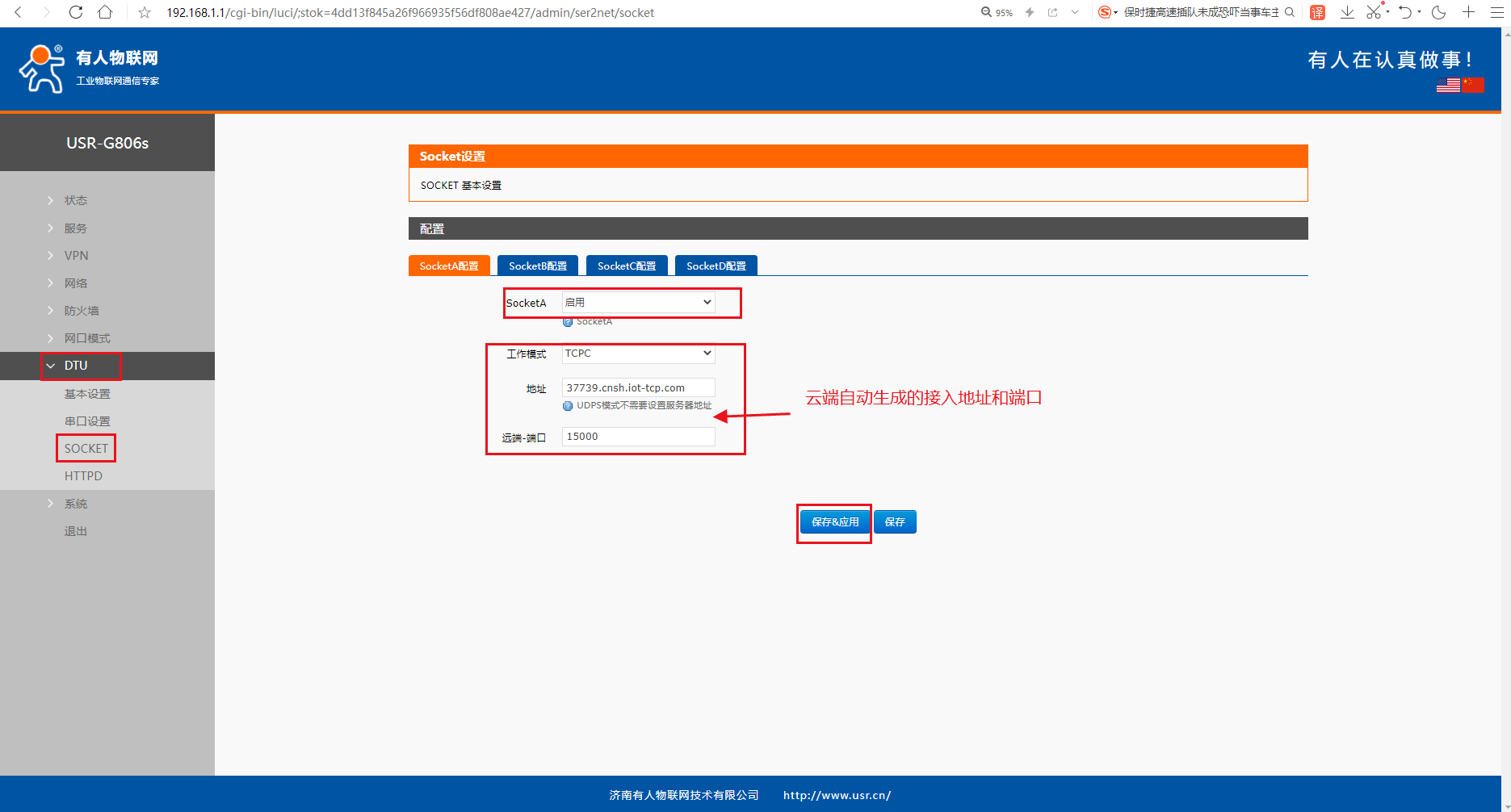

在DTU---SOCKET里面設置：

設置socketA的網絡參數，這里以SOCKETA為例，設置其他幾路SOCKET也是一樣的方法。
開啟SOCKET功能，設置有人云的IP地址（云端自動生成的接入地址）以及端口號（15000），然后點擊應用

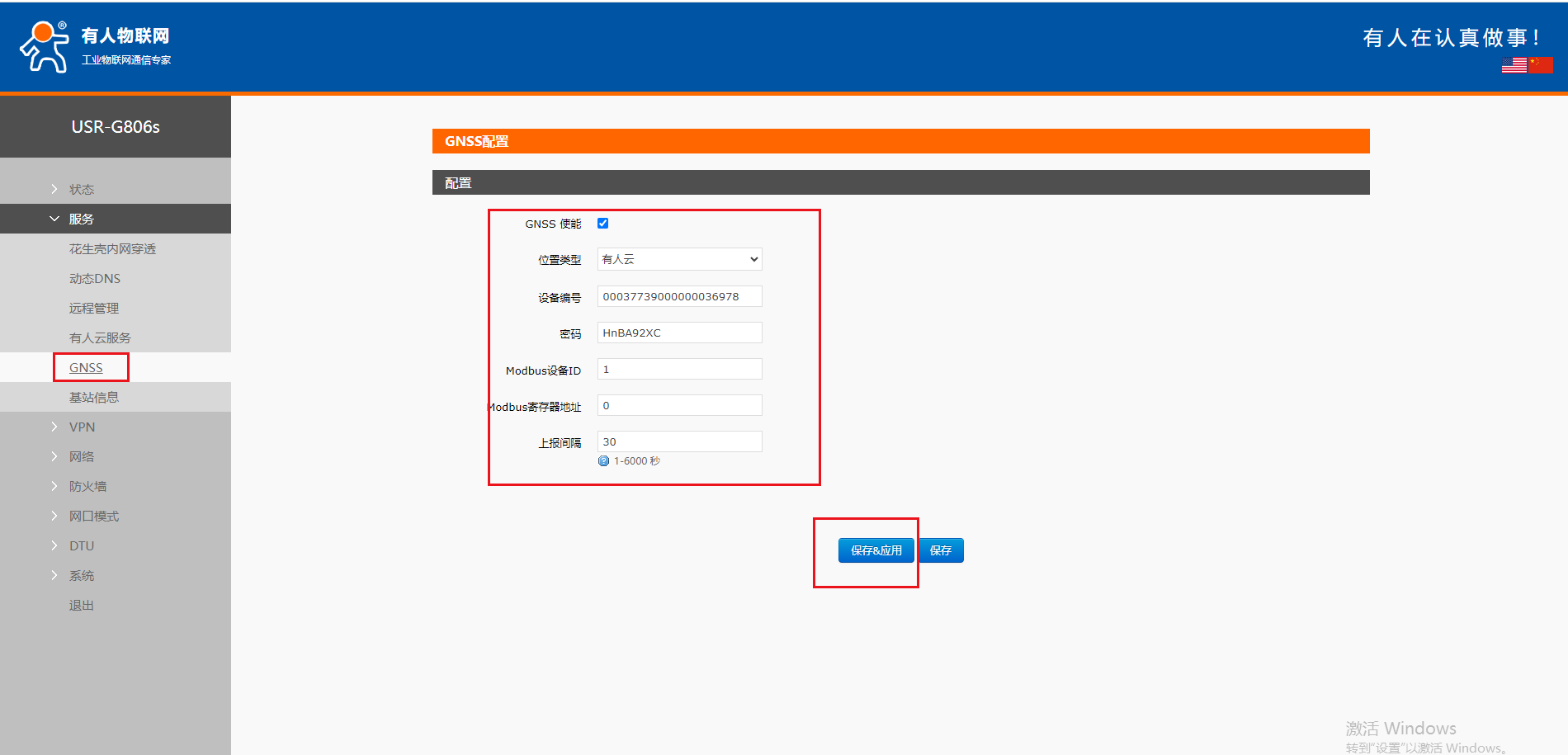

使能 GNSS 功能；
設備編號：填入有人云生成的 SN 碼；密碼：填入有人云生成的通訊密碼；
Modbus 設備 ID：選擇有人云模板建立從機的從機地址；
Modbus 寄存器地址：根據模板變量選擇的寄存器以及設置的地址，4001 對應此處填入 0

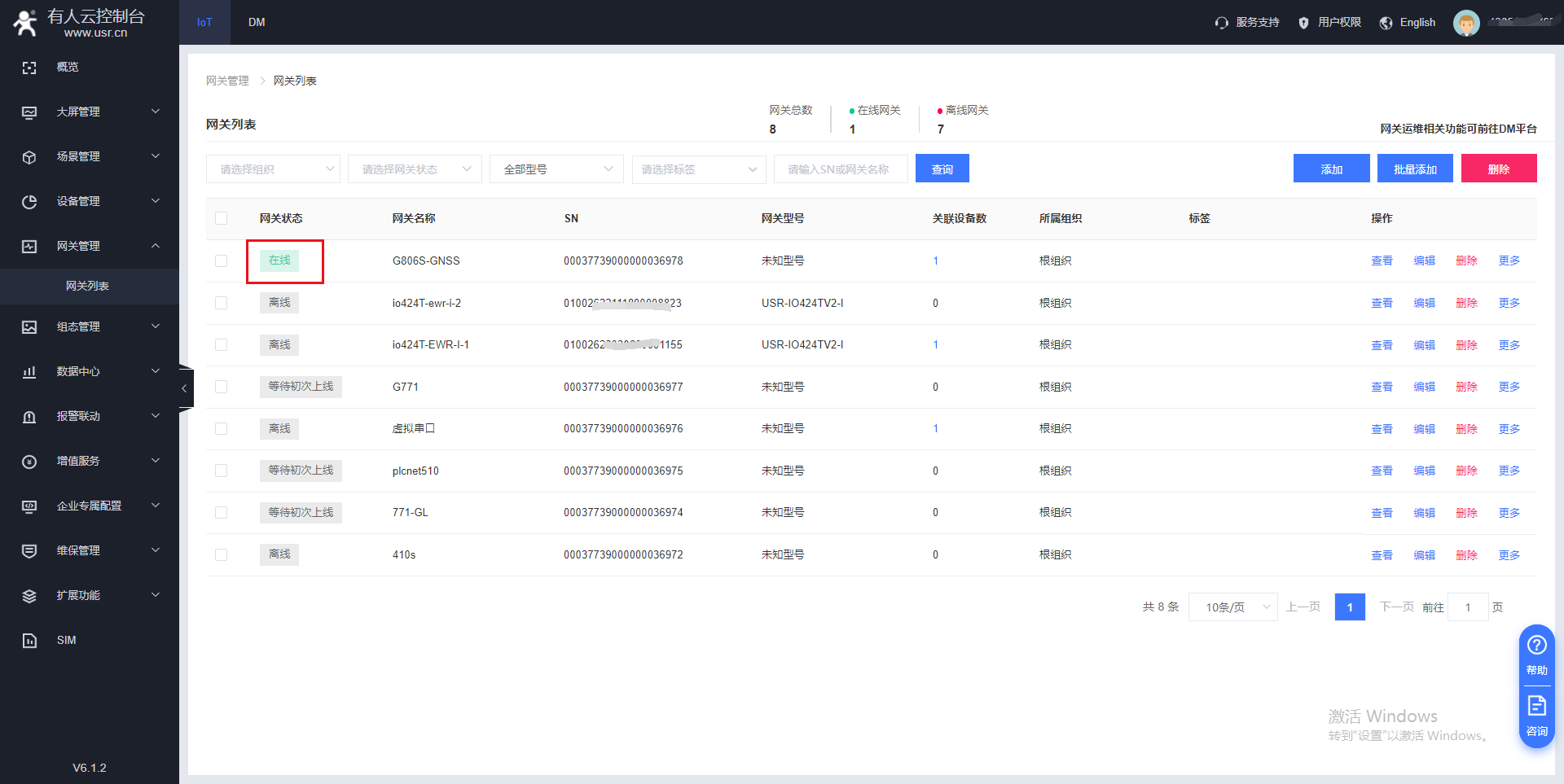

可以看到云端設備上線

有人云查看定位狀態

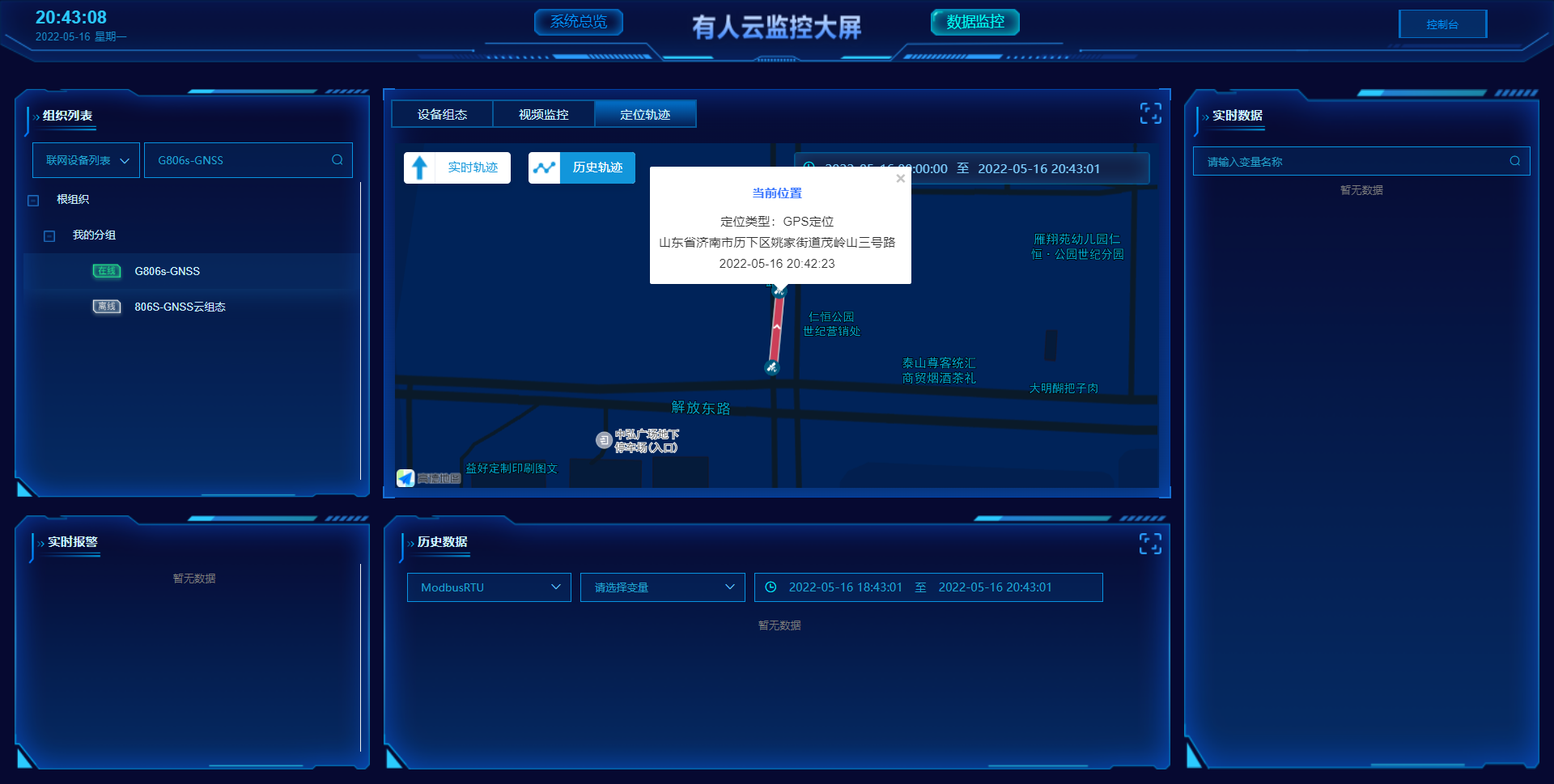

當有人云設備列表內，所設置的設備在線后點擊有人云“監控大屏”，可以看到定位類型以及當前位置；
如設備無 GPS 信息，且設備使用 SIM 卡上網，會根據當前基站信息進行基站定位；
還可查看一段時間內的設備歷史軌跡
