一、資料下載

1.G806S說明書：http://www.ggxxsw.cn/Download/1061.html
二、拓?fù)鋱D
終端串口設備發送數據--->G806s-GNSS--->有人云平臺
有人云平臺發送數據--->G806s-GNSS--->終端串口設備
最終實現串口設備與有人云平臺的雙向數據透傳
三、有人云平臺設置

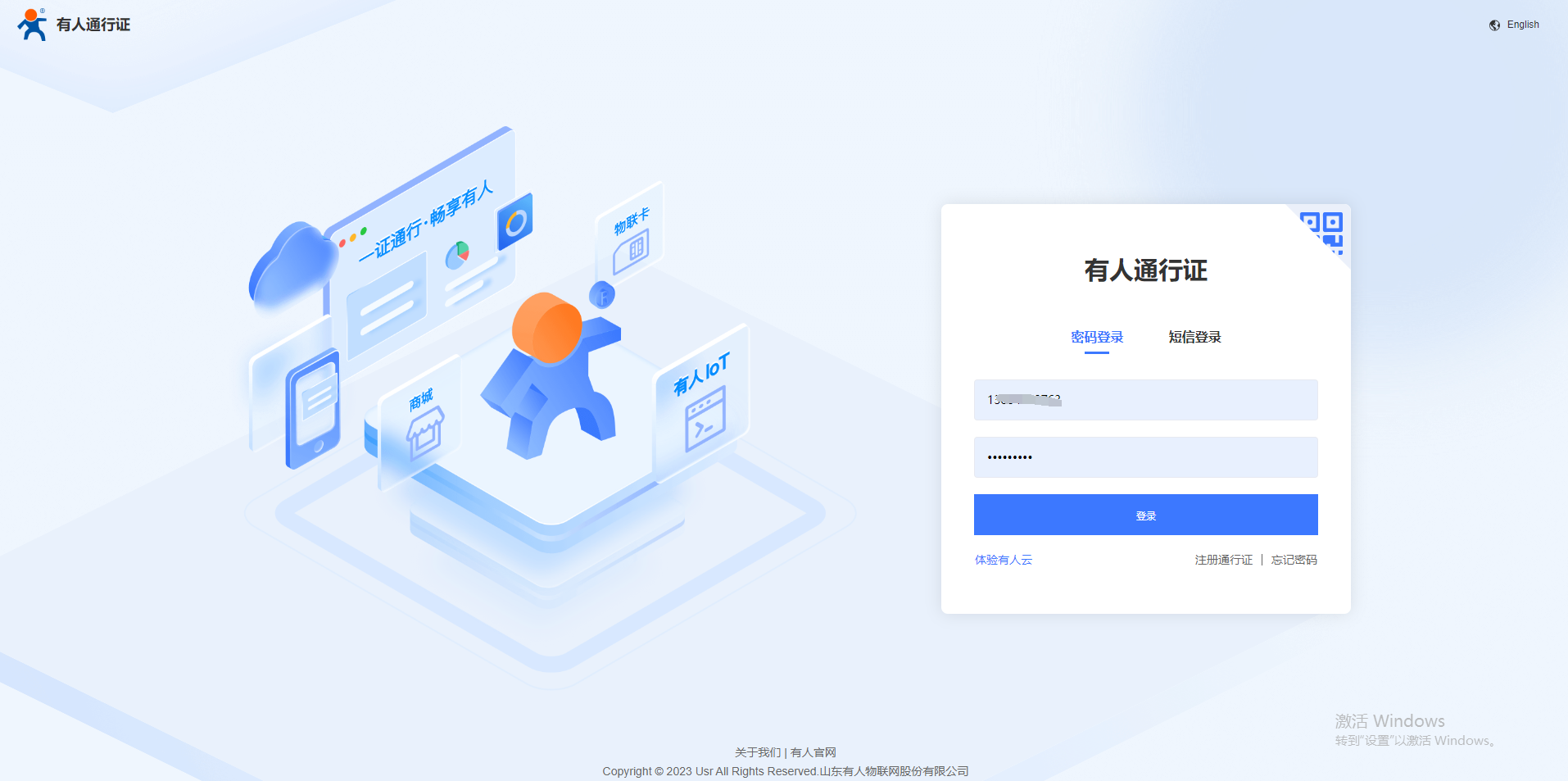

1、登錄有人云平臺:https://account.usr.cn/#/login_cps（如果沒有賬號先申請通行證）

2、添加網關

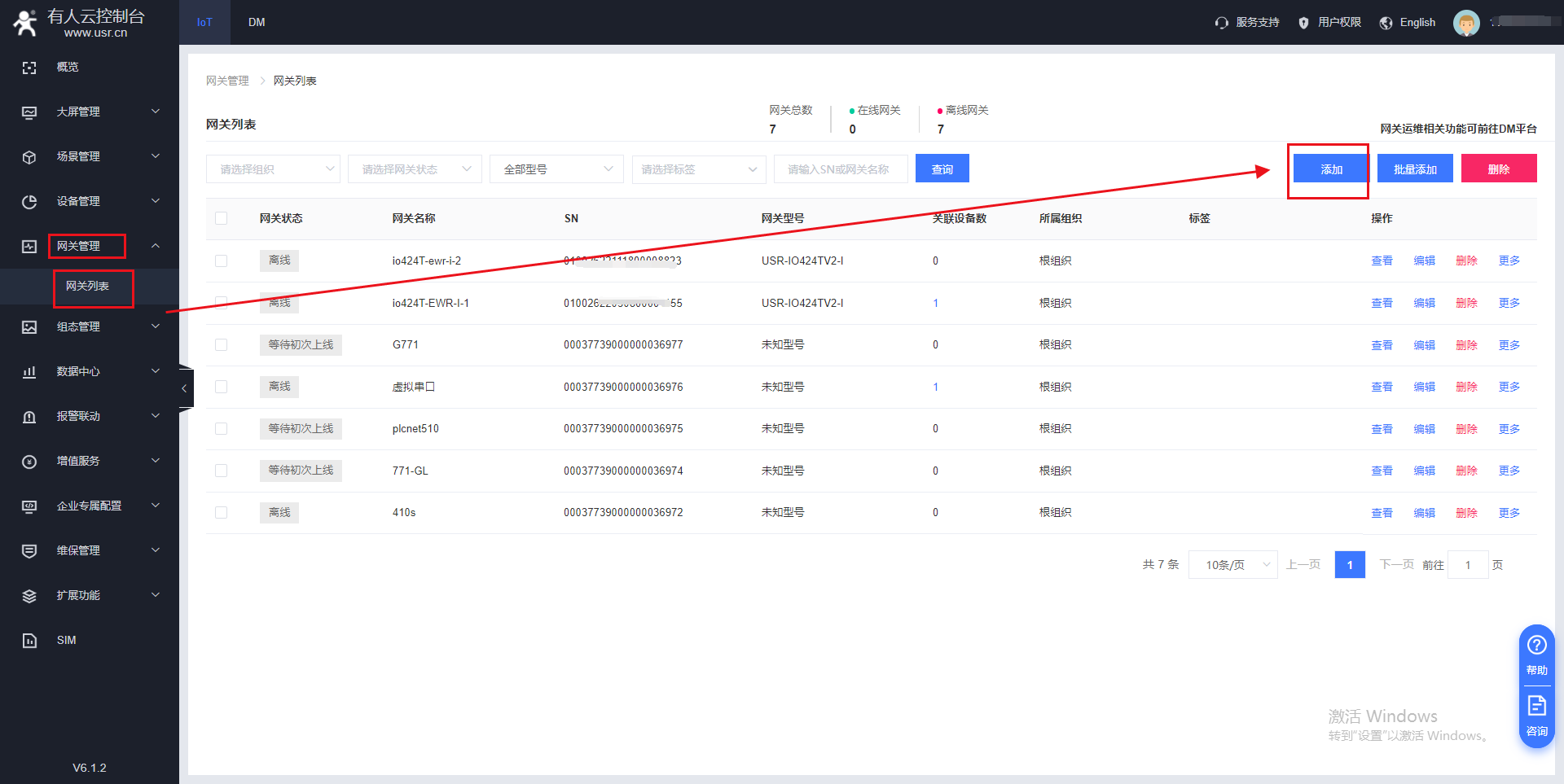

（1）云平臺添加網關，在網關管理---網關列表--添加，點擊SN不支持，系統自動生成，不需要客戶自己設置，通訊密碼可以自定義8位密碼.(建議使用系統自動生成的通訊密碼)

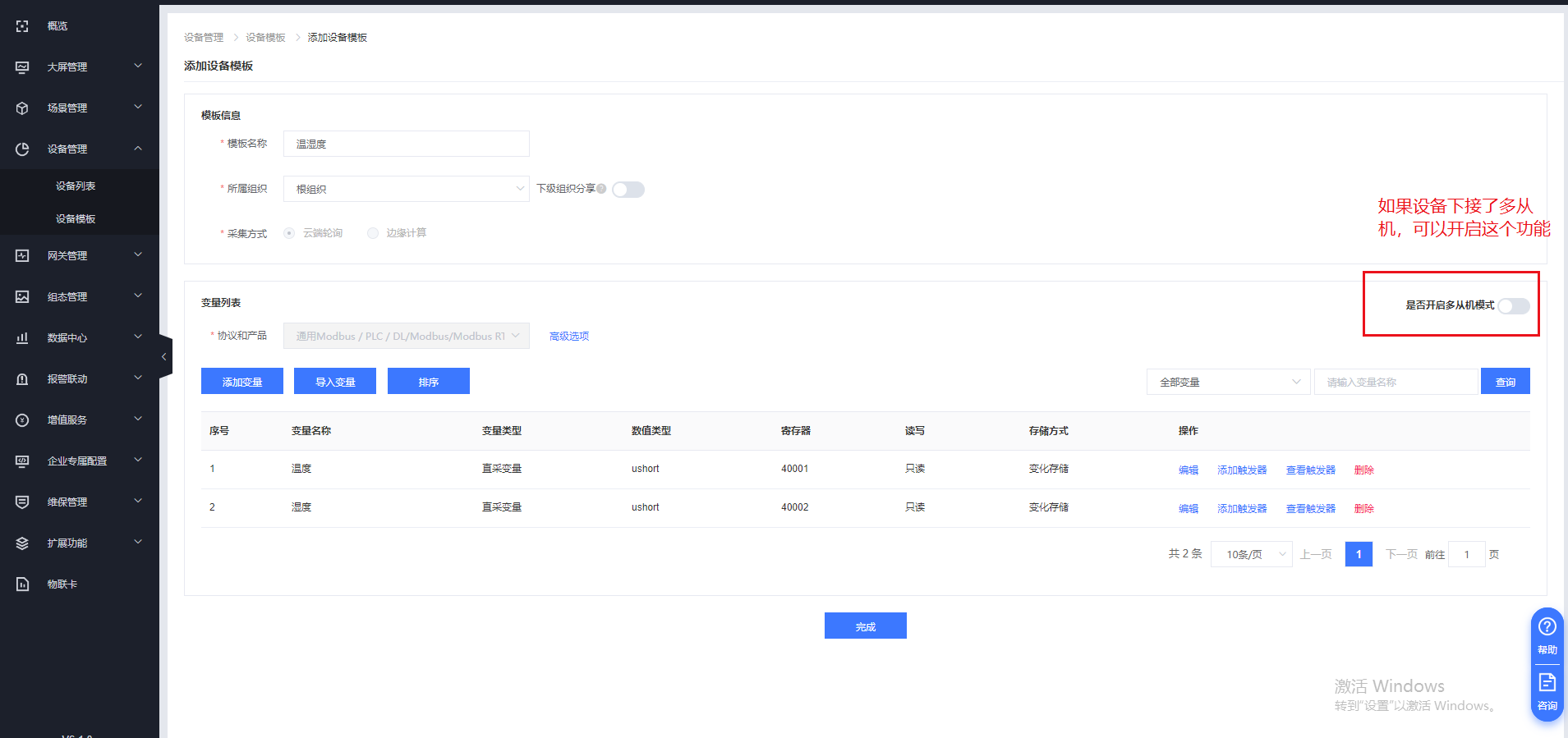

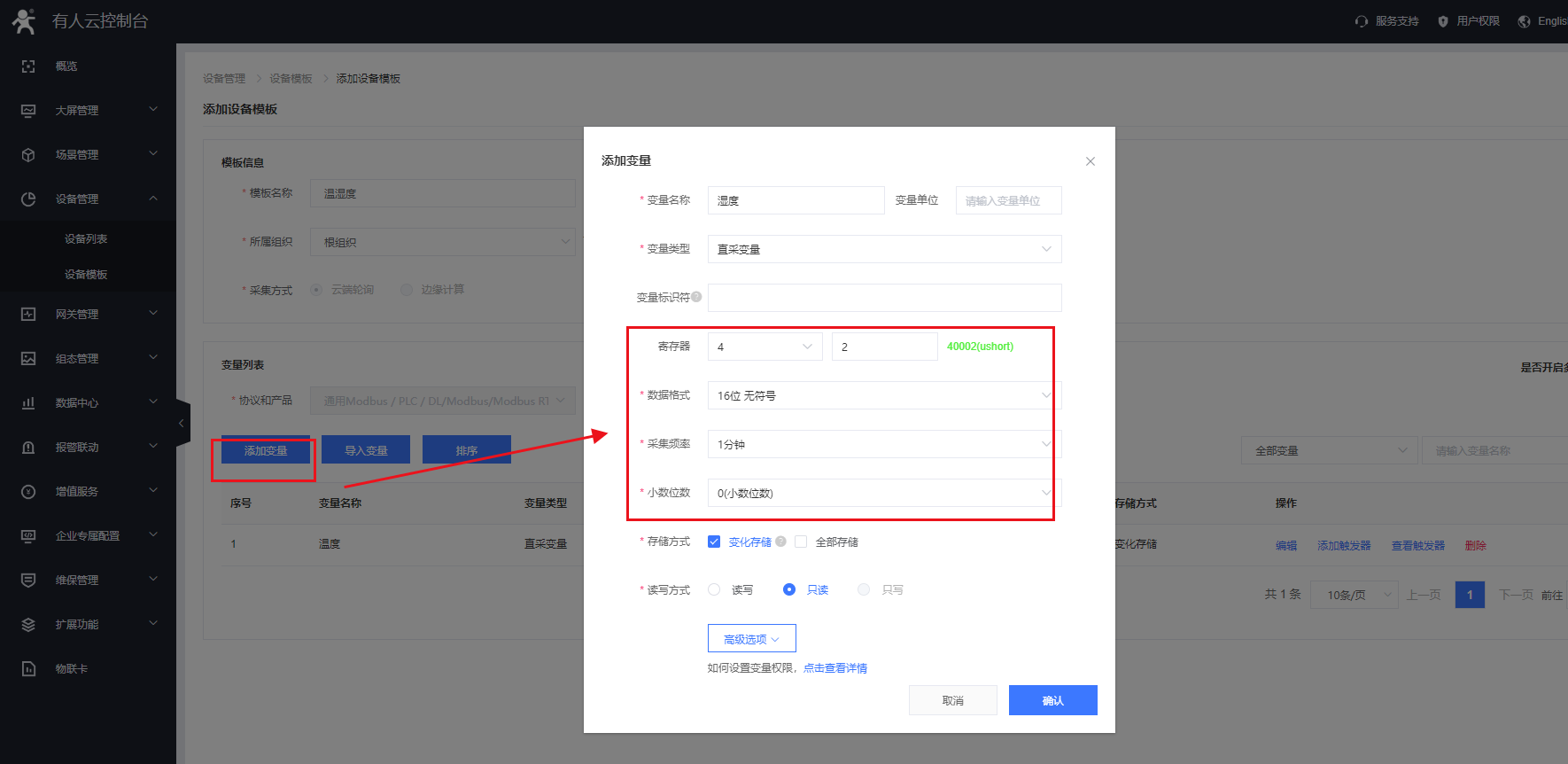

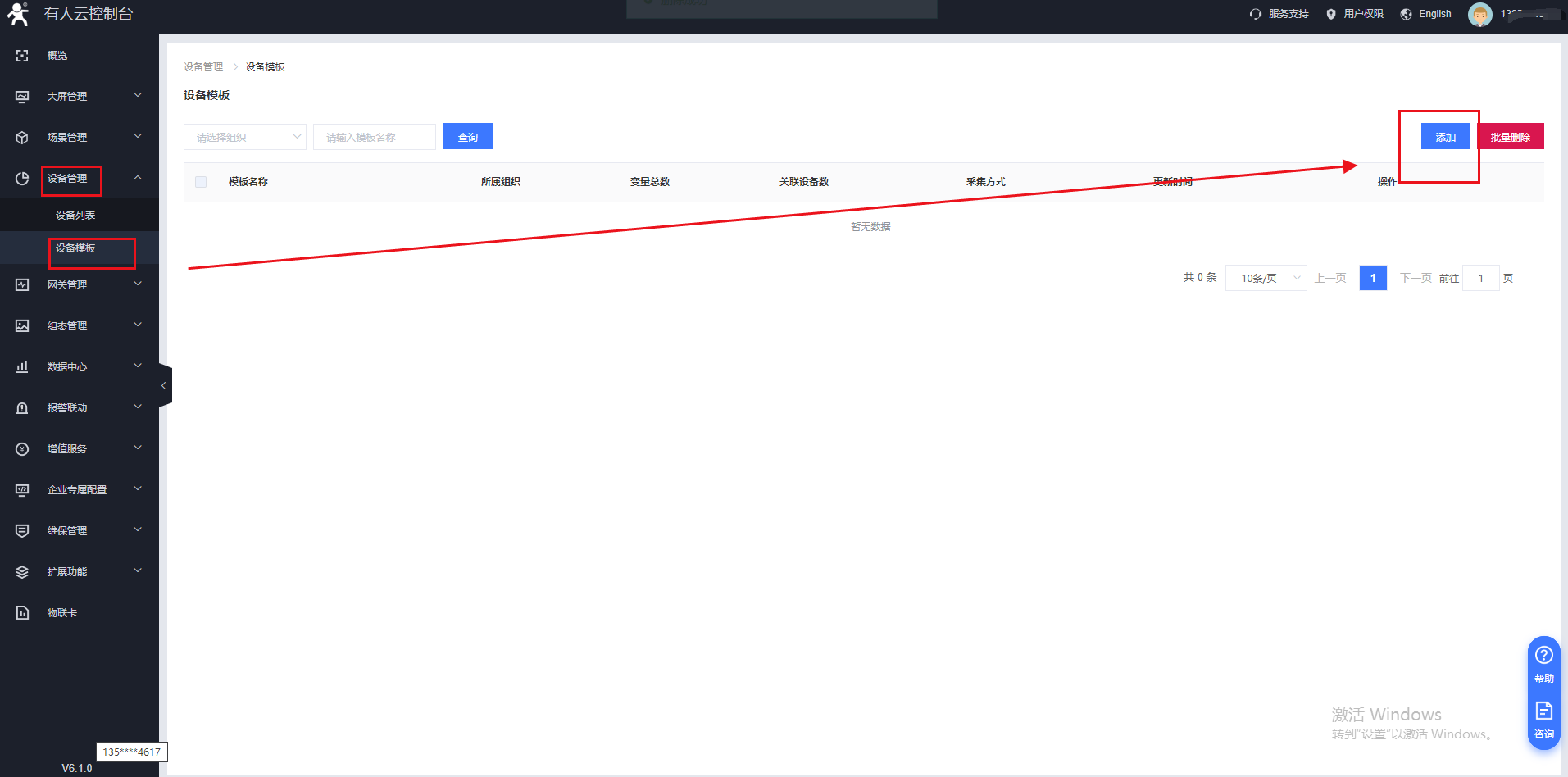

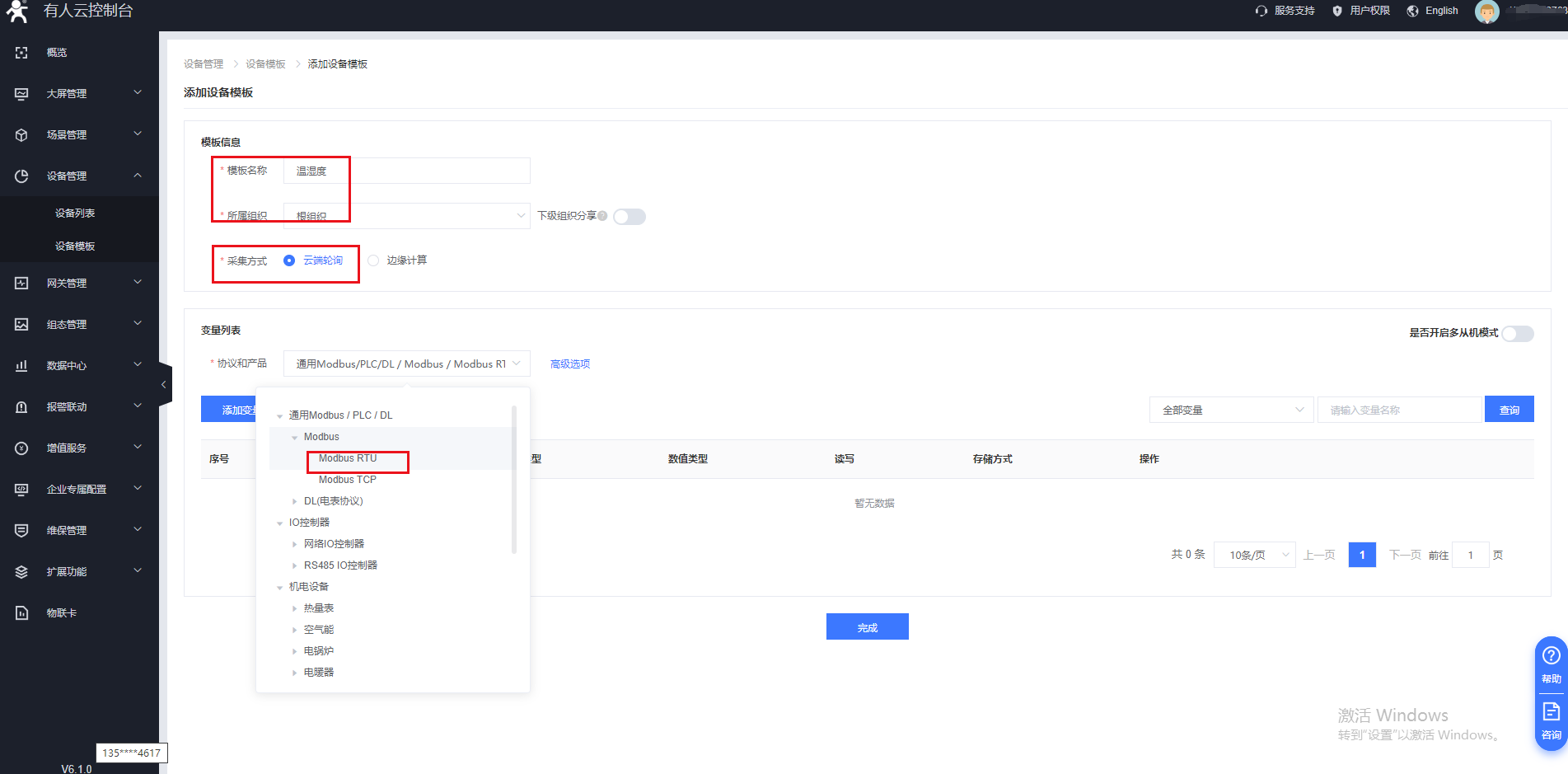

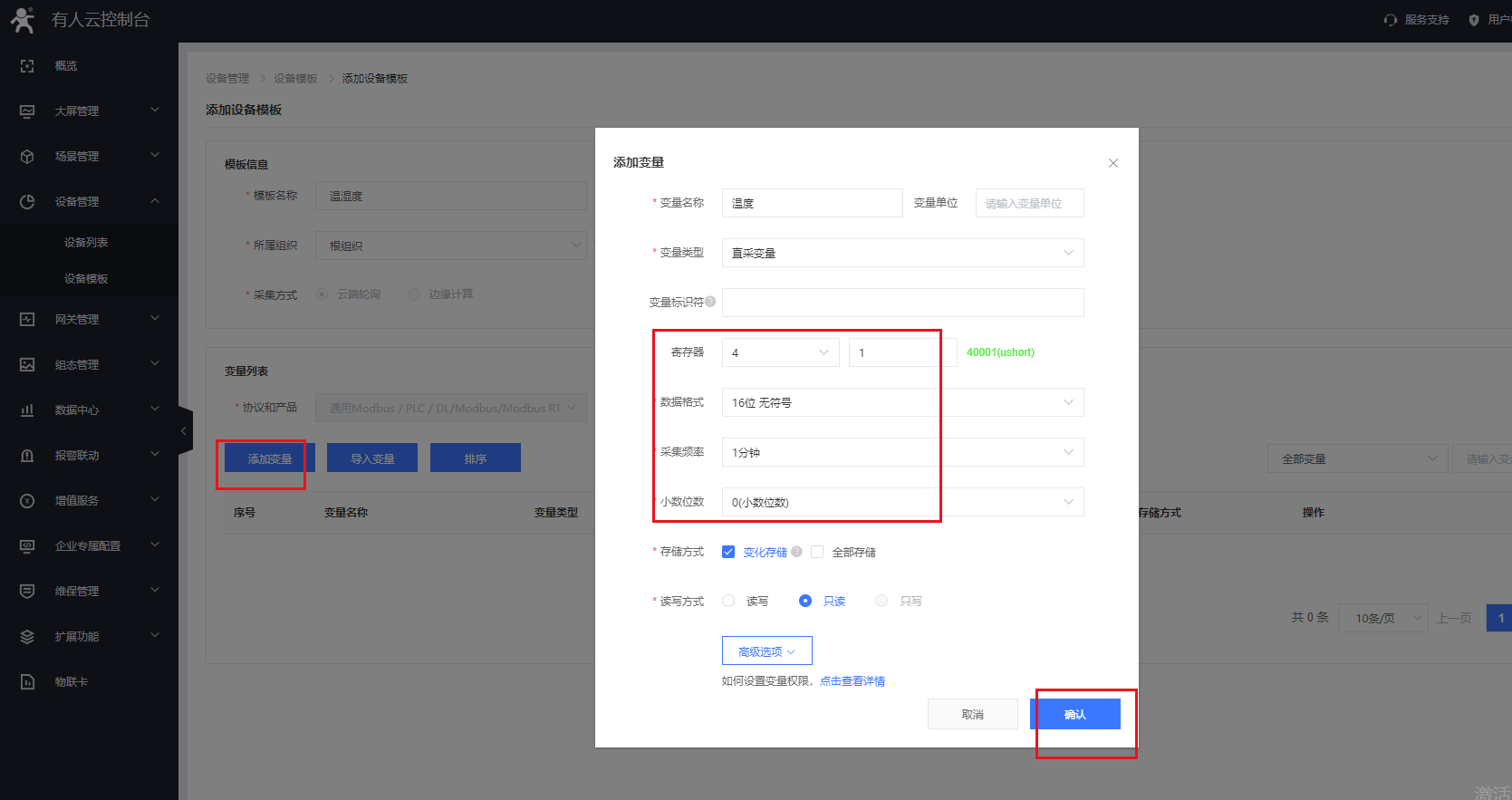

2）在設備管理---設備模板界面添加需要采集的從機變量點。寄存器信息需要與串口設備進行匹配。（測試用modbus savle 軟件模擬modbus rtu485設備，采集變量40001、40002）

備注：寄存器的填寫（需要知道終端設備的功能碼寄存器的起始地址）（不清楚的需要聯系終端設備的廠家）
功能碼03H或06H，起始地址0000H，則填：40001；
功能碼04H，起始地址000AH，則填：30011；
功能碼01H或05H，起始地址0002H，則填：00003；
功能碼02H，起始地址0003H，則填：10004。
格式為功能碼+寄存器地址（需要16進制轉為10進制）+1
與組態軟件的寄存器寫法相同，填十進制寄存器地址，寄存器為起始地址+1。
比如：功能碼03H或06H，起始地址0000H，則填：40001；
以這個為例，操作為只讀就是功能碼為03則就是4，寄存器地址16進制轉換為10進制就是0000，然后+1；所以組態地址就是40001

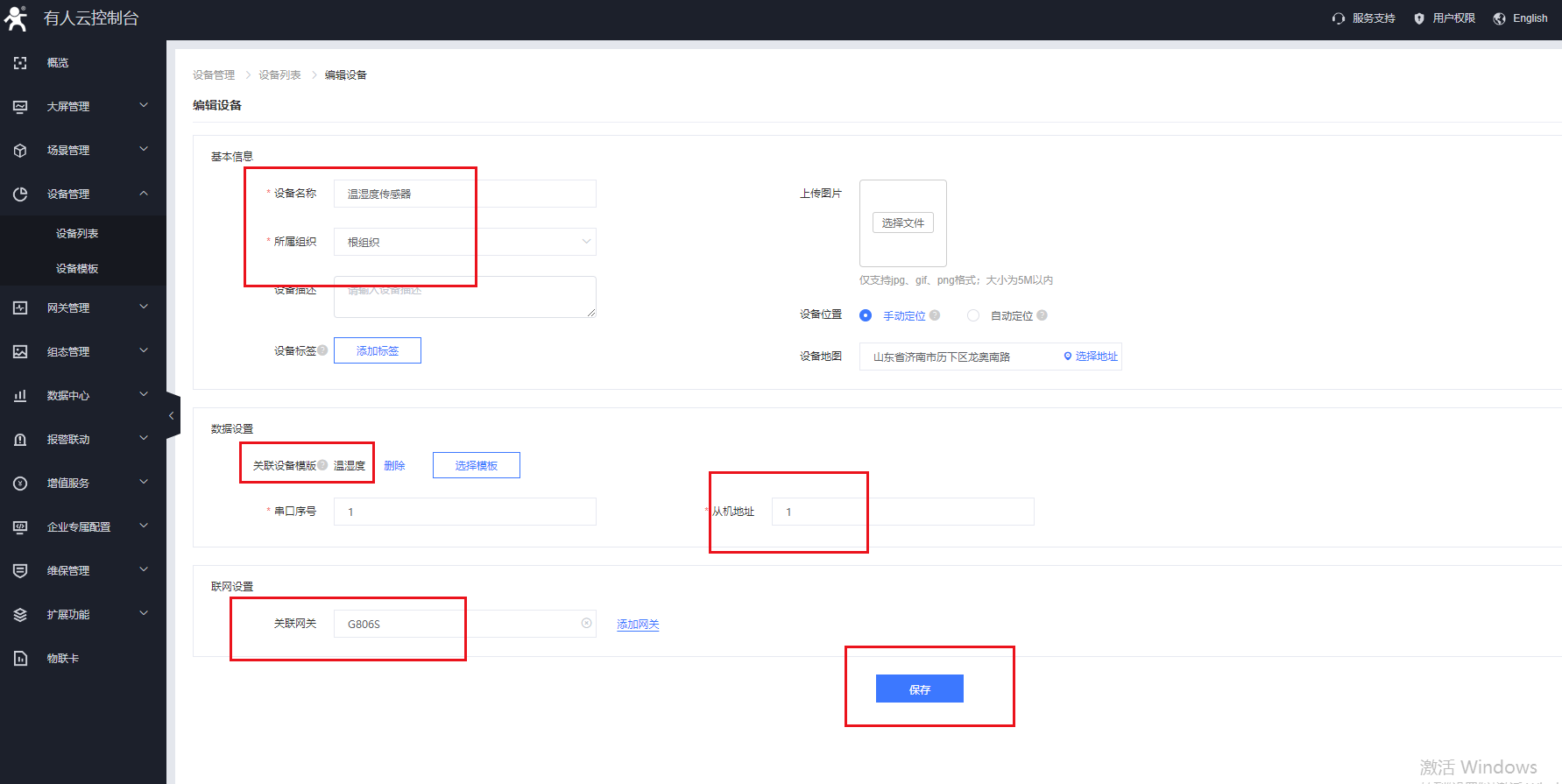

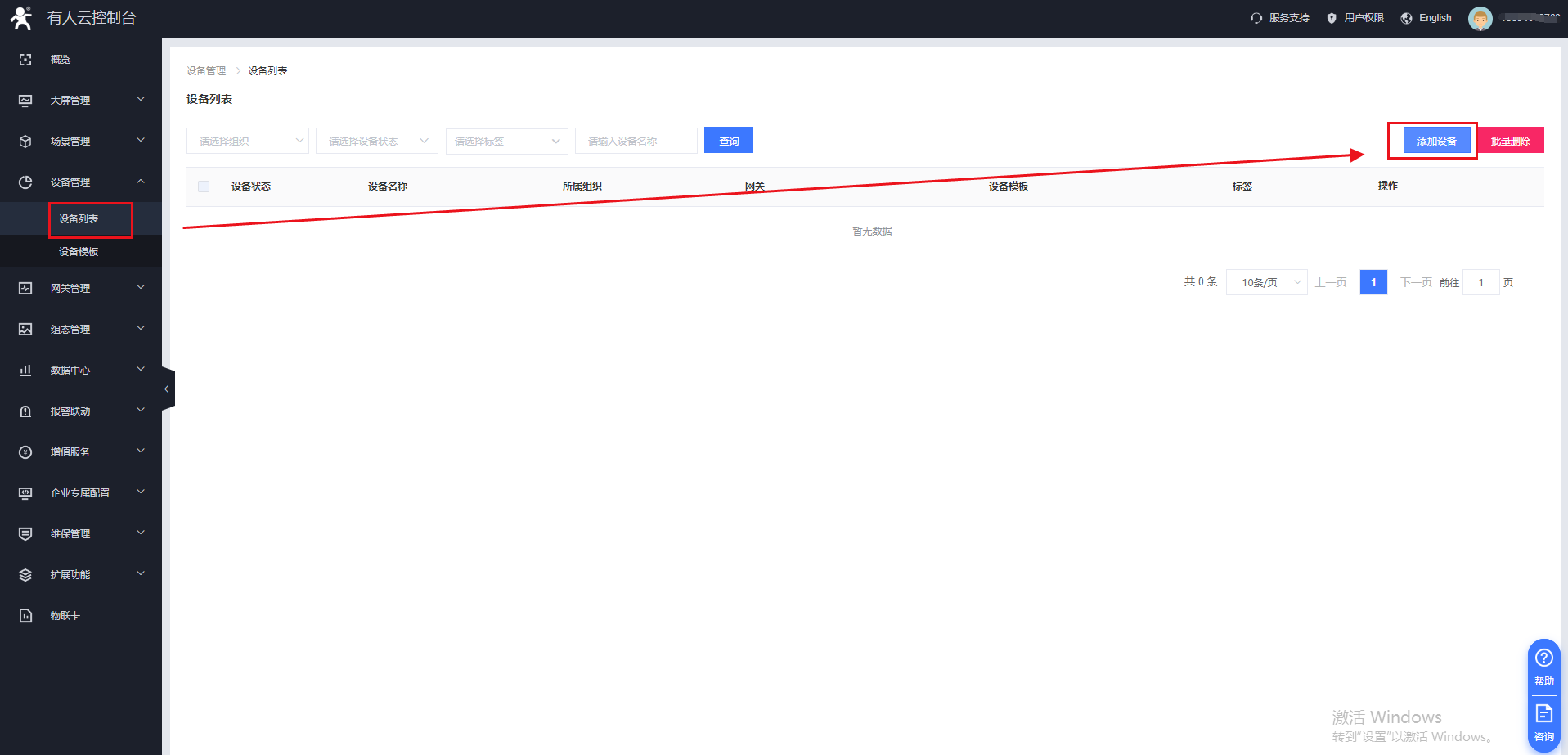

7、在設備管理--設備列表的界面添加一個設備，把設備模板和網關進行關聯，并配置串口終端設備的從機地址。（測試從機地址設置為1）

四、G806s端設置

1、硬件連接：G806s-GNSS串口通過USB轉485接到電腦端，裝上sim卡，接上4G以及wifi天線，上電。
G806s-GNSS通過sim卡聯網的話，2G指示燈顯示紅色，3G指示燈顯示藍色，說明聯網成功（測試是用的網口上網）

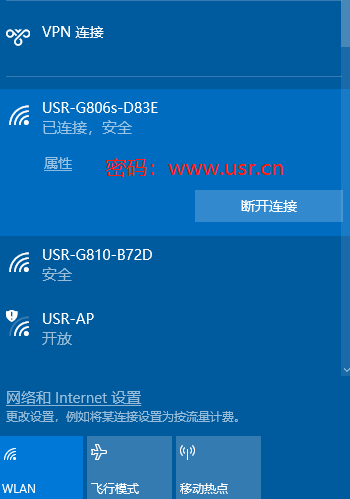

2、電腦連接G806s-GNSS的wifi，電腦會獲取到一個192.168.1.xx網段的IP地址。

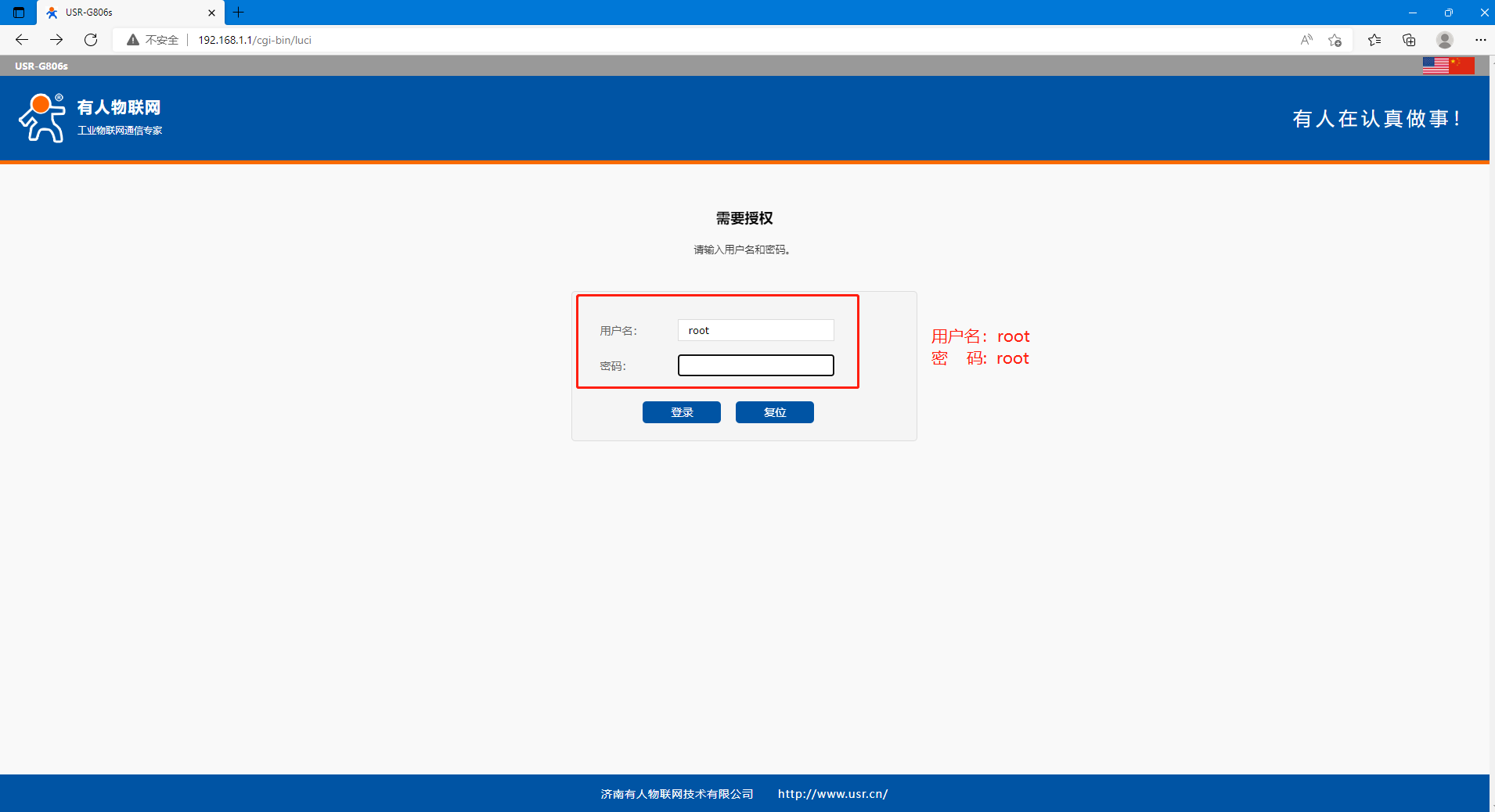

3、在瀏覽器上輸入192.168.1.1，用戶名和密碼都是root，登錄G806的內置網頁
注意：如果修改過G806s-GNSS的LAN口IP地址，需要用修改后的IP登錄

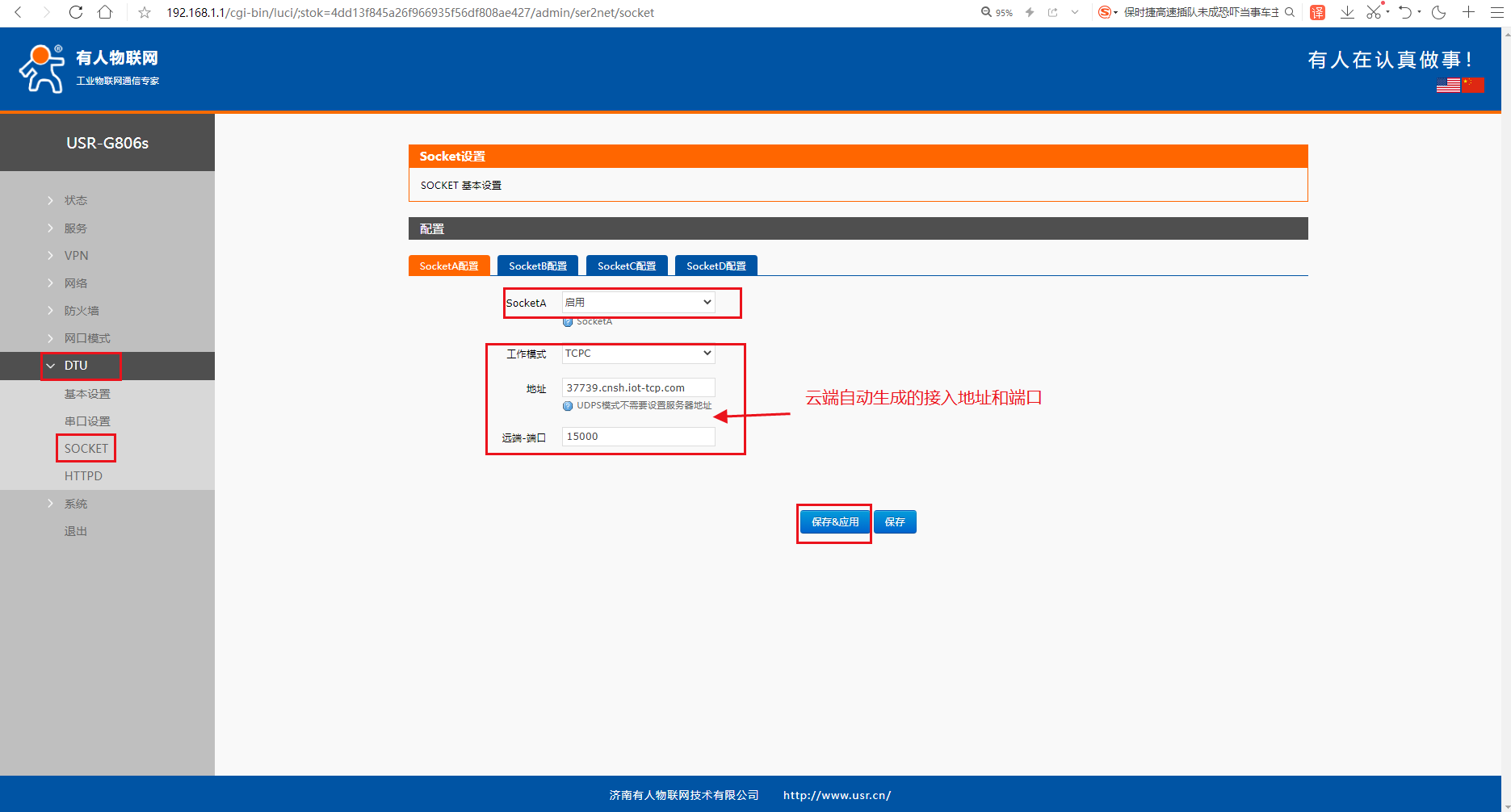

4、設置G806s-GNSS的注冊包信息，設備編號和密碼、云端接入地址都可以在云平臺查詢在DTU---SOCKET里面設置

設置socketA的網絡參數，這里以SOCKETA為例，設置其他幾路SOCKET也是一樣的方法。
開啟SOCKET功能，設置有人云的IP地址（云端自動生成的接入地址）以及端口號（15000），然后點擊應用

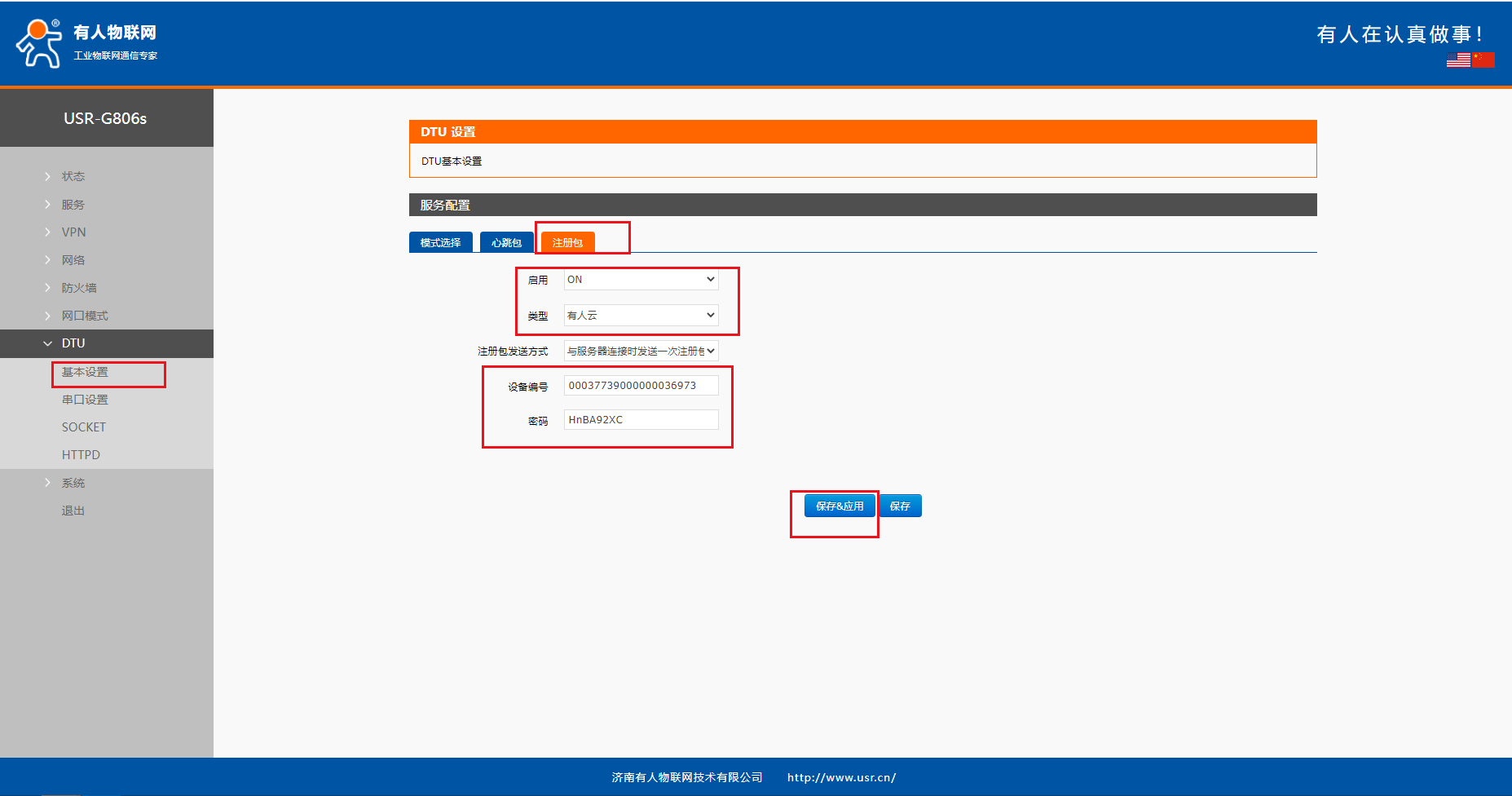

在DTU---基本設置---心注冊包，注冊包類型選擇有人云，設備編號和密碼填寫云端自動分配的。

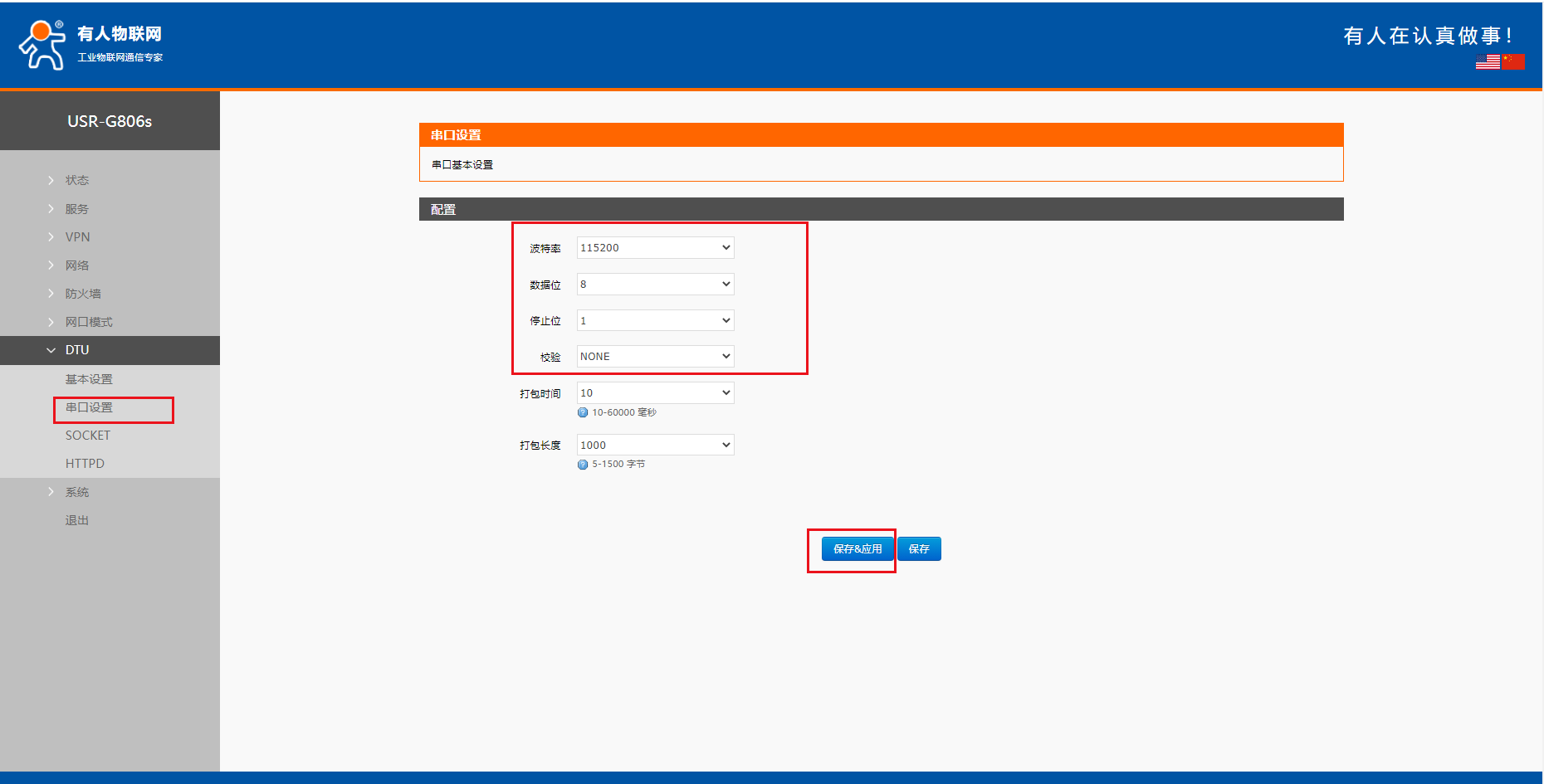

在DTU---串口設置，修改G781的串口參數和要接的485設備一致，測試默認用出廠的。

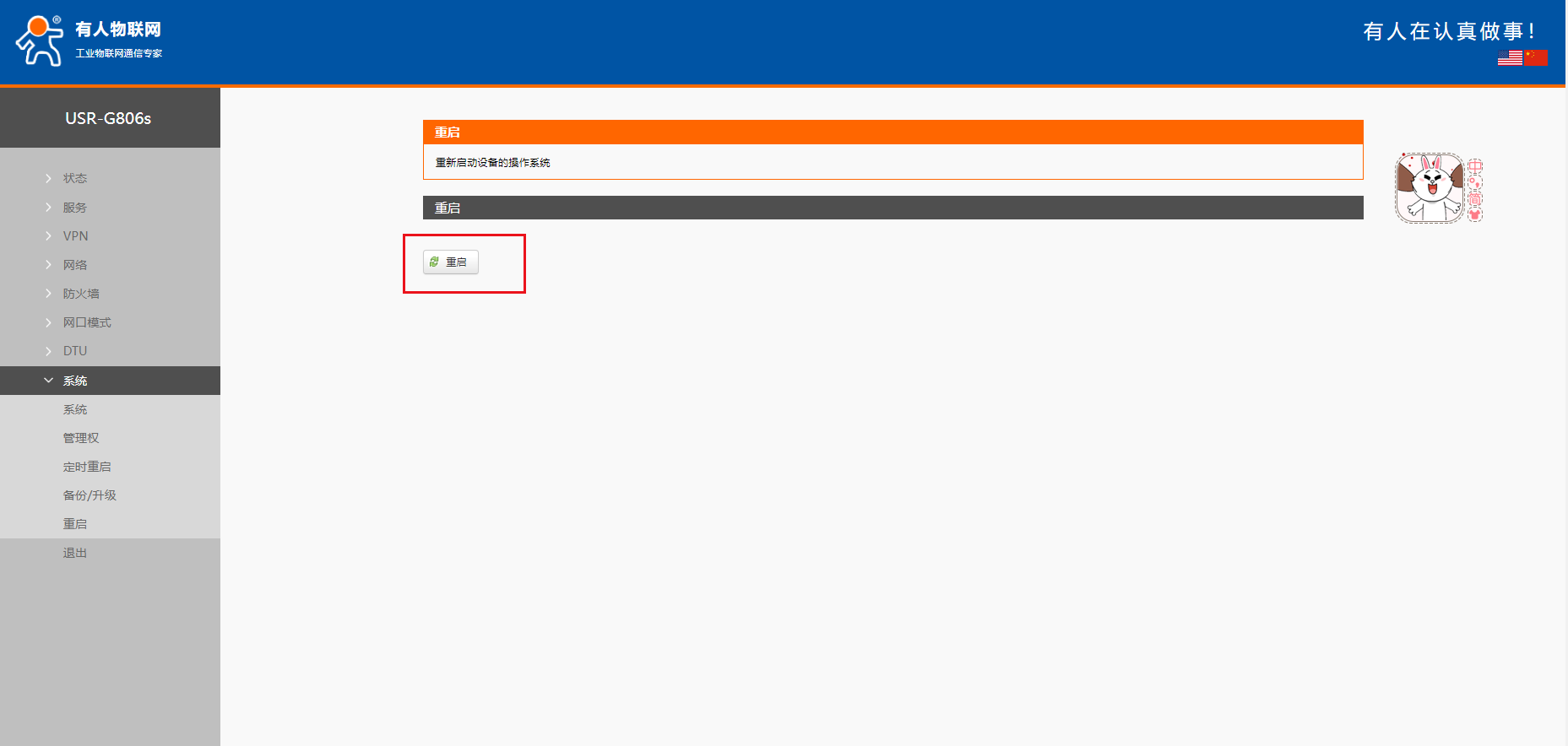

參數設置完之后需要保存重啟生效。

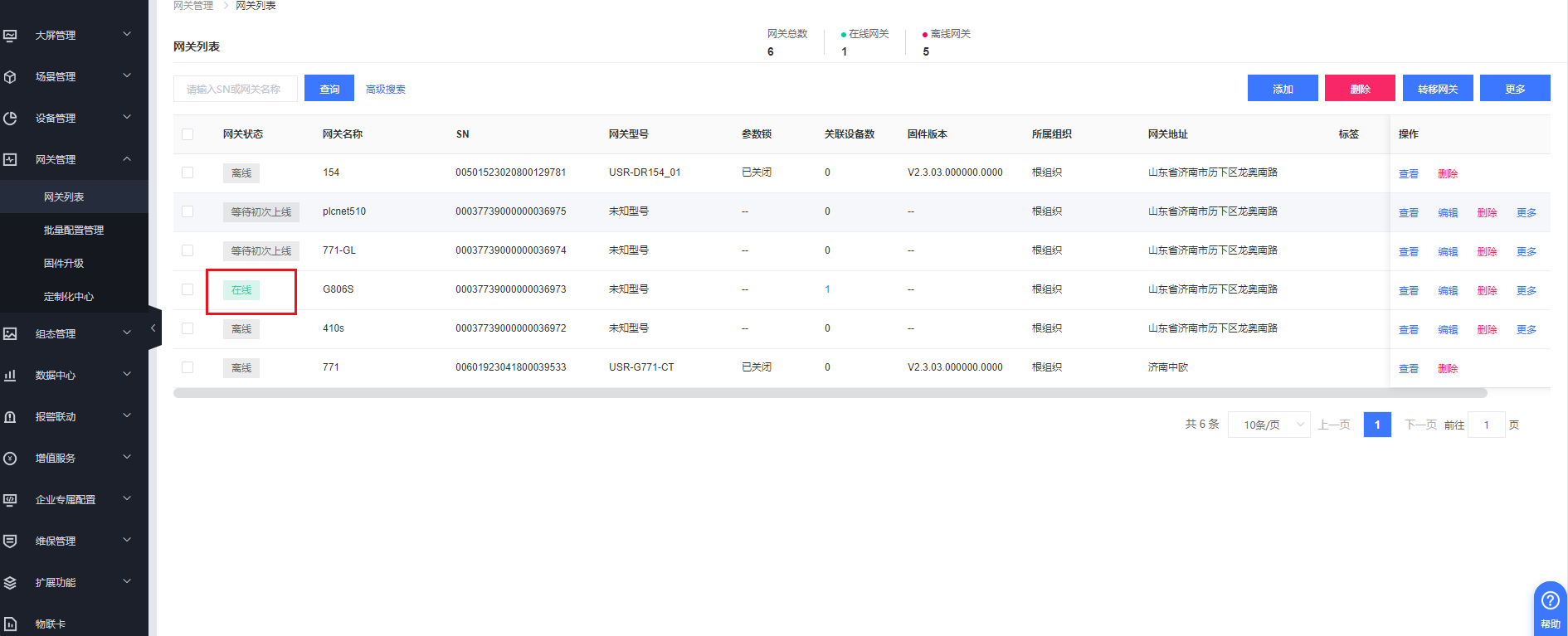

等待設備重啟成功，可以在有人云平臺上看到設備上線

五、參數設置

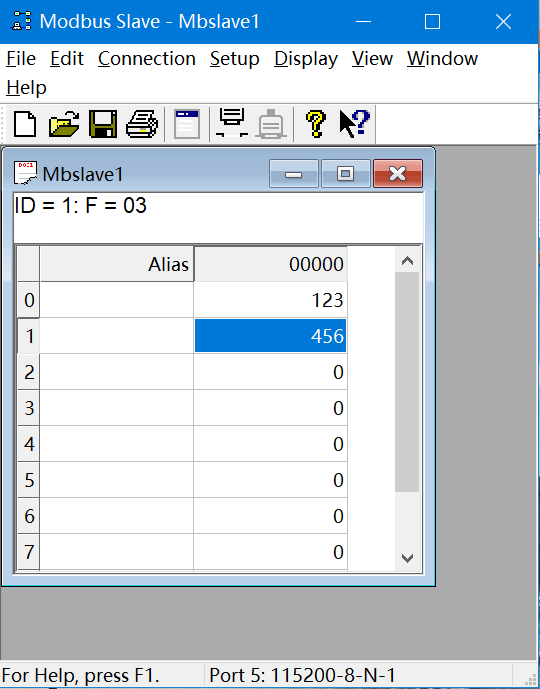

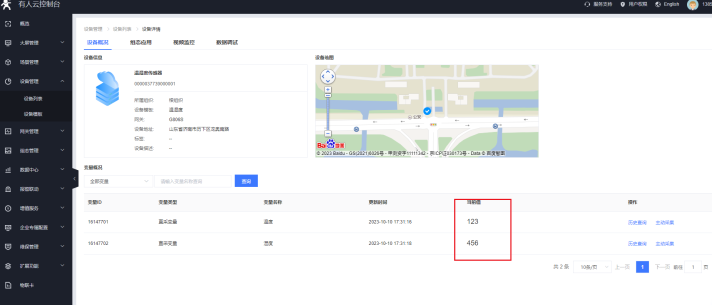

打開modbus slave軟件（模擬串口傳感器設備）配置串口設備的寄存器信息，調用電腦設備管理器中生成的com口，并設置好寄存器參數。最終賦予slave值，會發現云端成功采集到slave從機數據。

撰寫人：李慧穎
