WH-L101-L-H20固件升級操作說明
一、資料下載：
1、WH-L101-L-H20點對點協議說明書：http://www.ggxxsw.cn/Download/1115.html
2、WH-L101-L-H20 設置軟件：http://www.ggxxsw.cn/Download/1134.html
3、WH-L101-L-H20硬件設計手冊：http://www.ggxxsw.cn/Download/1116.html
4、WH-L10X-EVK評估板 http://www.ggxxsw.cn/Product/238.html
產品若無必要不用升級操作，模塊升級所需固件自行聯系技術支持給予。
二、硬件連接：
1、需要準備的物品：
WH-L101-L-H20 模塊、WH-L10X-EVK評估板、USR-RS232 串口線、 12V電源適配器、 電腦 1臺。
2、硬件連接：
WH-L101-L-H20串口接電腦。
三、準備工作：

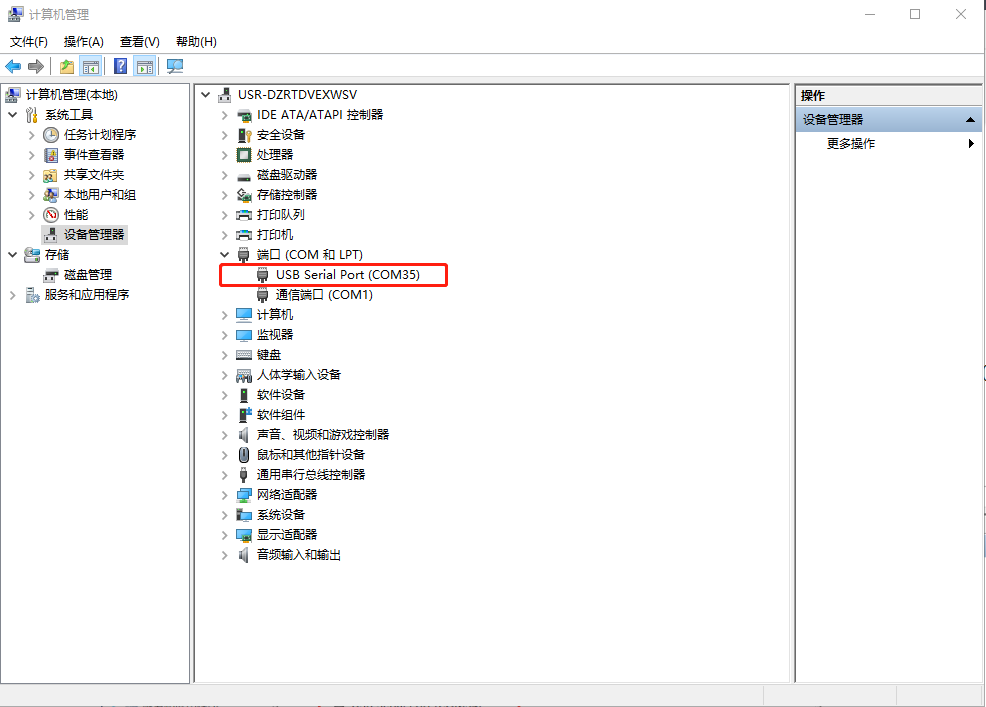

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看連接接WH-L101-L-H20 USB-RS232串口線的COM口號。
四、WH-L101-L-H20參數設置：

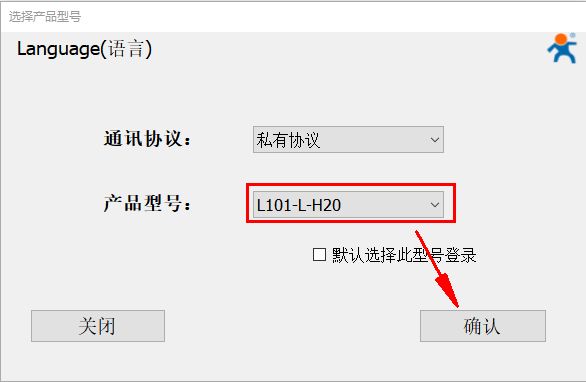

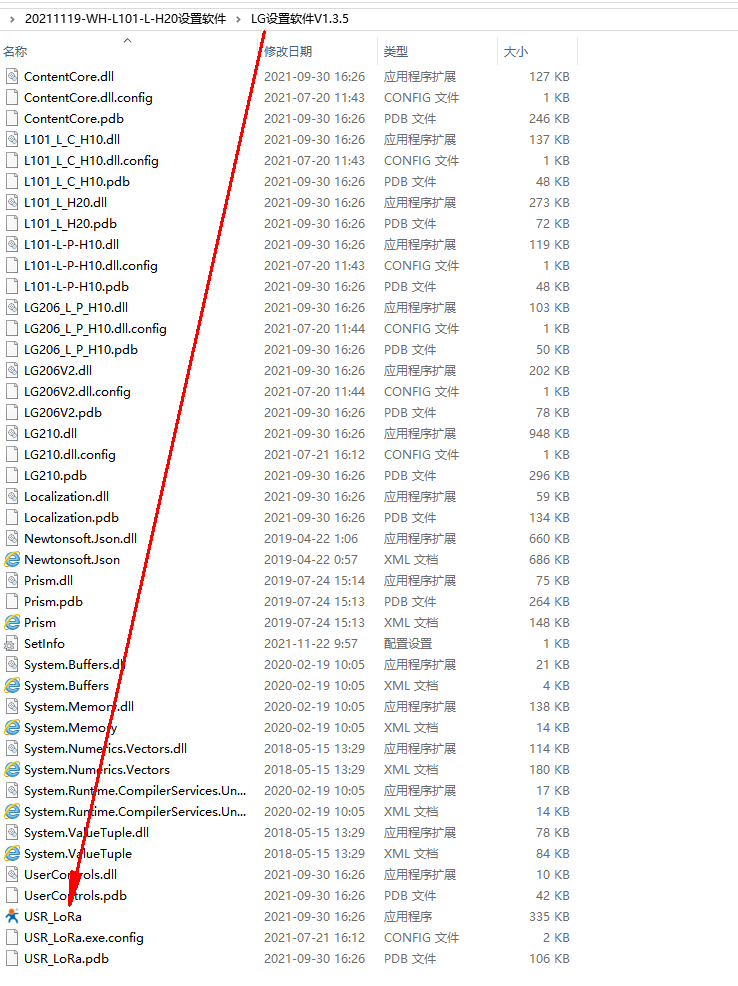

電腦打開WH-L101-L-H20的設置軟件，型號選擇L101-L-H20。
1、第1個WH-L101-L-H20 A參數設置：

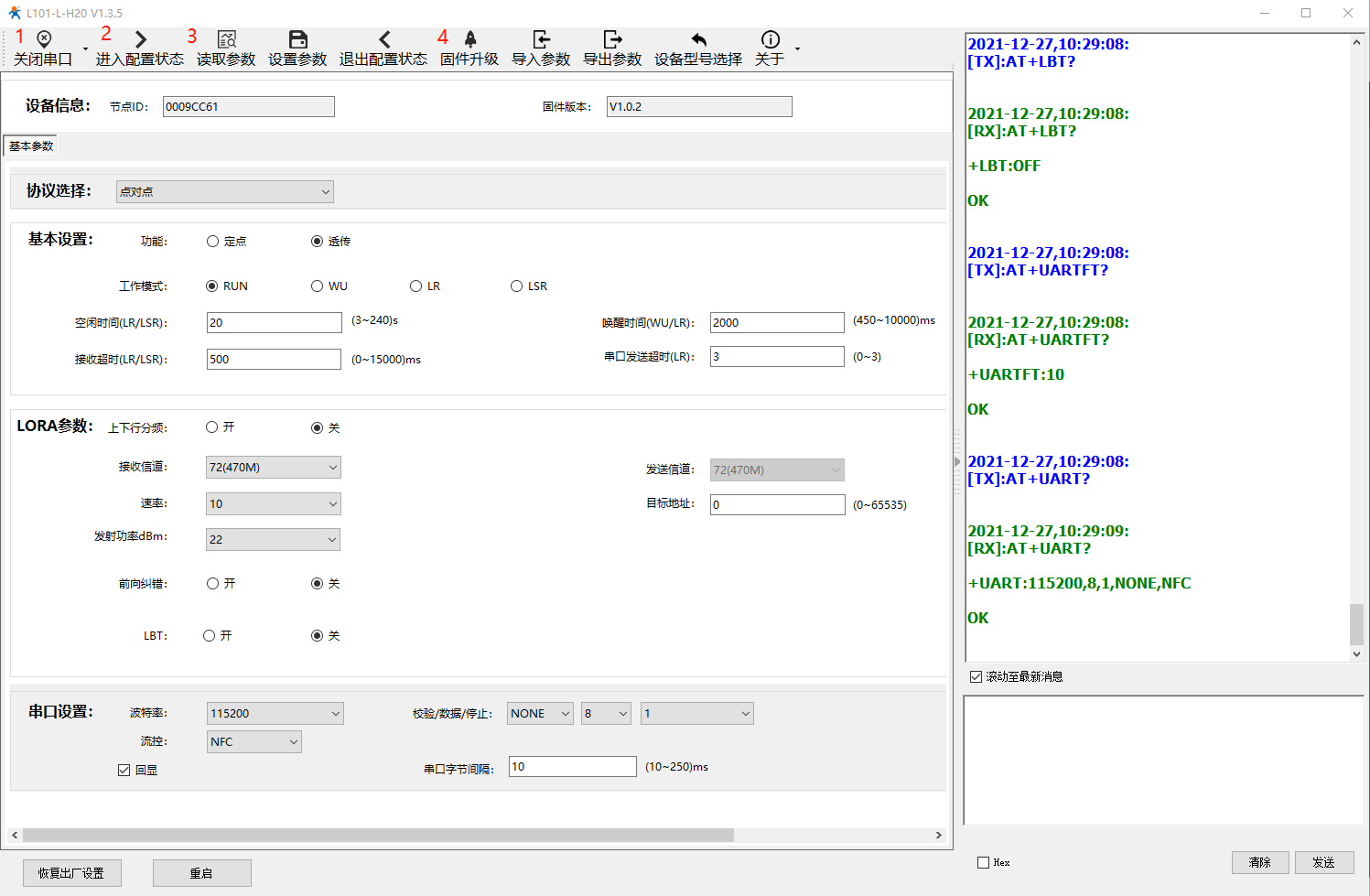

2、上電第一次，默認串口參數波特率115200、無數據位、數據位8、停止位1，打開對應101的COM口， 點擊“進入配置狀態”返回+ok后點擊“讀取參數”。

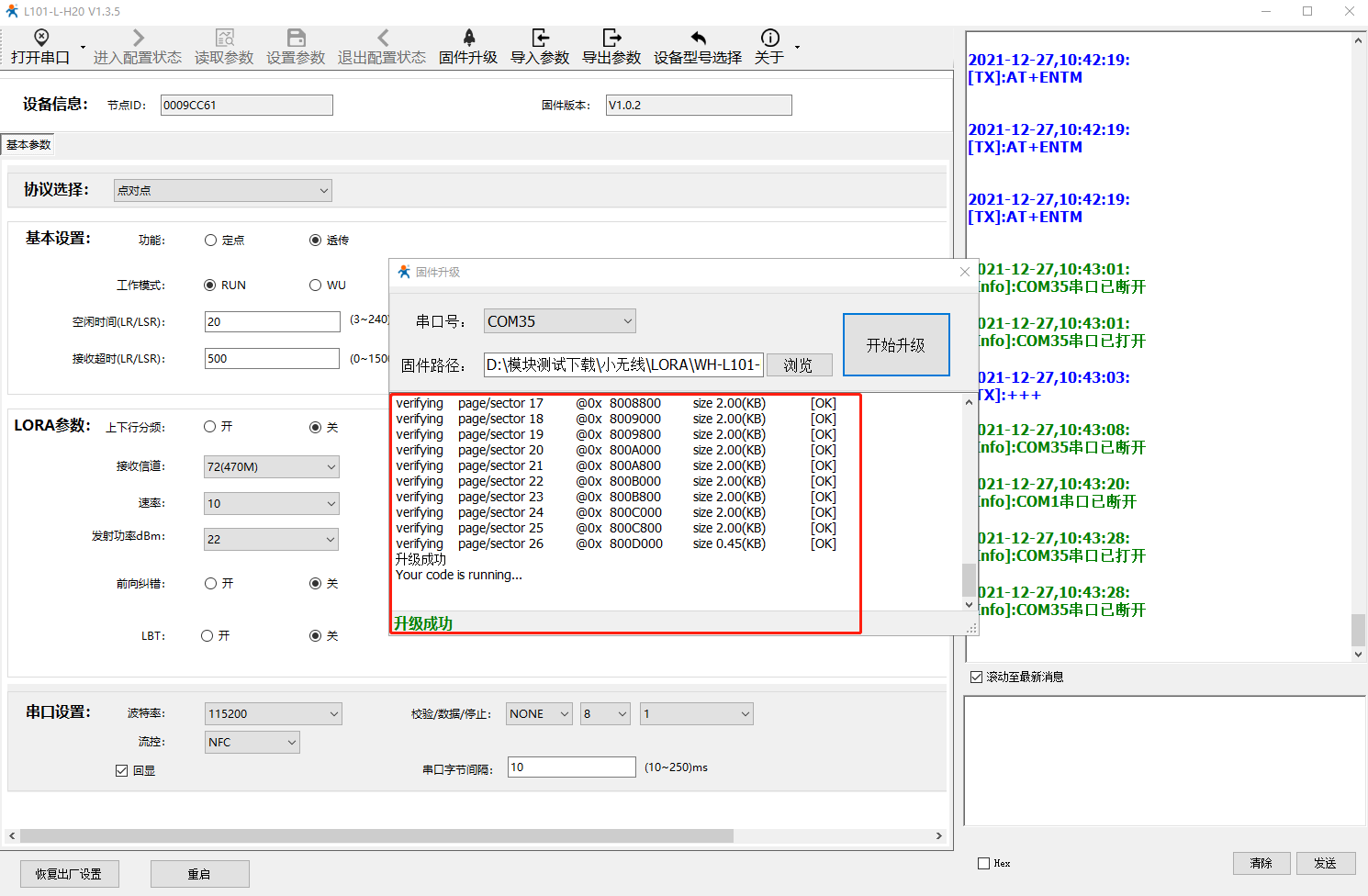

3、參數讀完點擊“固件升級”，選擇對應COM串口，選擇固件路徑后直接給101-L斷電，按住“Reload”鍵不放（Reload管腳電平狀態持續拉低），給101設備上電，點擊“開始升級”。
當發現RX指示燈開始閃爍（RX管腳電平高低頻繁變化）時松開“Reload”鍵（Reload管腳電平狀態拉高），軟件會提示“請耐心等待”，等待模塊自行升級結束就可以了。
注意：若升級失敗，101斷電，按住“Reload”鍵不放，軟件直接點擊“固件升級”重新點擊“開始升級”。
