WH-L101-L-H20一對多廣播透傳示例
一、資料下載：
1、WH-L101-L-H20點對點協議說明書：http://www.ggxxsw.cn/Download/1115.html
2、WH-L101-L-H20 設置軟件：http://www.ggxxsw.cn/Download/1134.html
3、WH-L101-L-H20硬件設計手冊：http://www.ggxxsw.cn/Download/1116.html
4、WH-L101-L-H20 封裝庫 http://www.ggxxsw.cn/Download/1117.html
5、WH-L10X-EVK評估板 http://www.ggxxsw.cn/Product/238.html
6、USR-TCP232-TEST串口網絡調試助手：http://www.ggxxsw.cn/Product/78.html
二、硬件連接：
1、需要準備的物品：
WH-L101-L-H20 4個模塊
WH-L10X-EVK評估板 4個
LORA天線 4條
USR-RS232 串口線 4條
12V電源適配器 4個
電腦 1臺
2、硬件連接：
本次透傳數據測試，模塊用有人的評估板。
第一步：將4個WH-L101-L-H20焊接到3個WH-L10X-EVK評估板上，接好LORA天線。
第二步：將4個WH-L101-L-H20底板 的232串口接USB-RS232串口線接電腦，然后接12V電源適配上電。

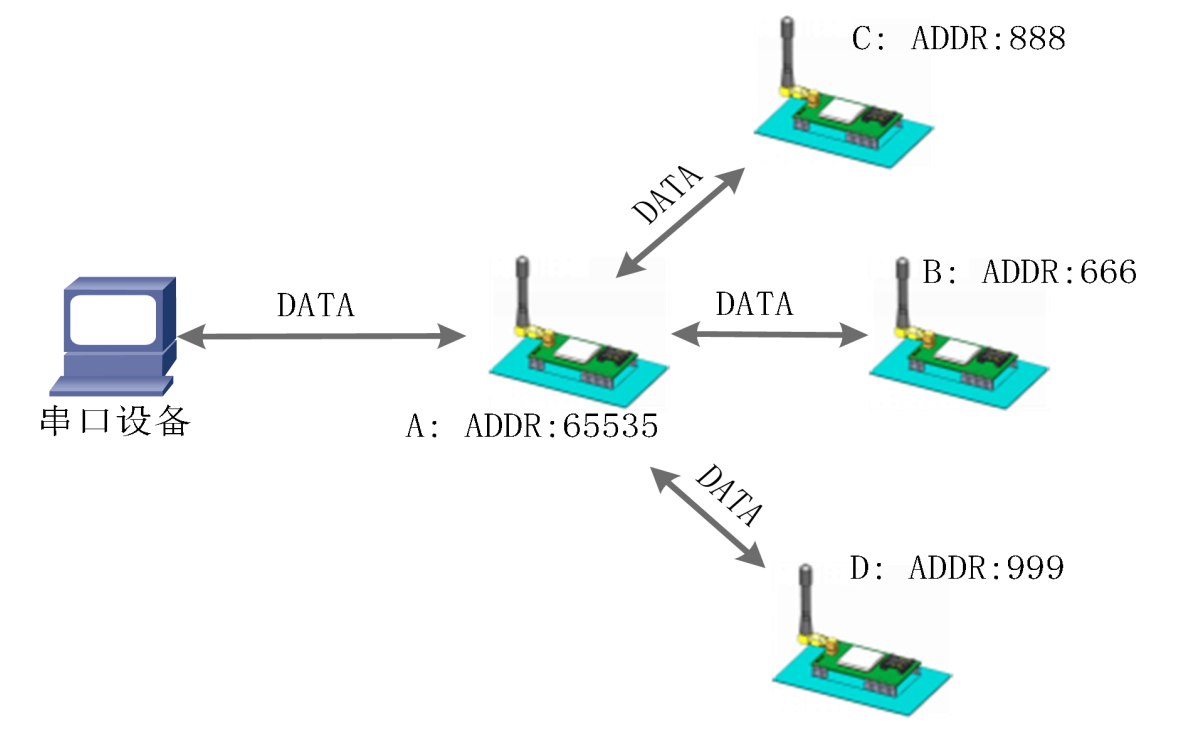

連接框圖如下：
當模塊的地址為 65535 時，此模塊可以和其他同速率、同信道、同組號的模塊進行廣播發送和廣播接收。如圖示將 A 模塊的地址設 置為 65535，此時 A 模塊發出的數據其他 3 個模塊均可接收，同時其他三個模塊發出的數據 A 模塊也能接收。
三、準備工作：

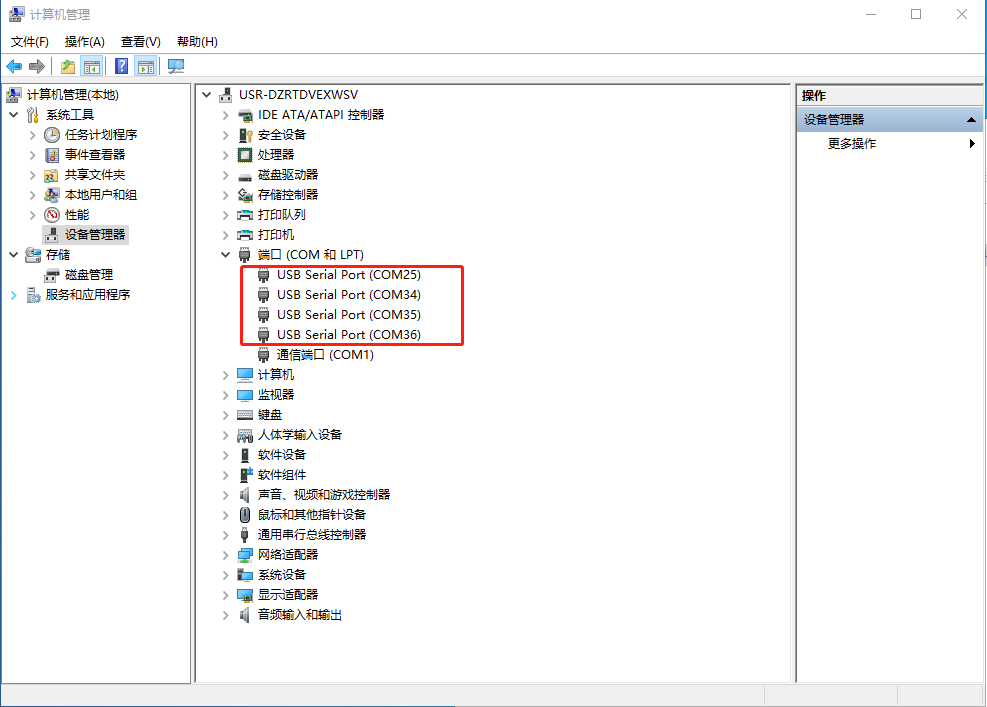

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接4個WH-L101-L-H20的USB-RS232串口線COM口號。
四、WH-L101-L-H20參數設置：

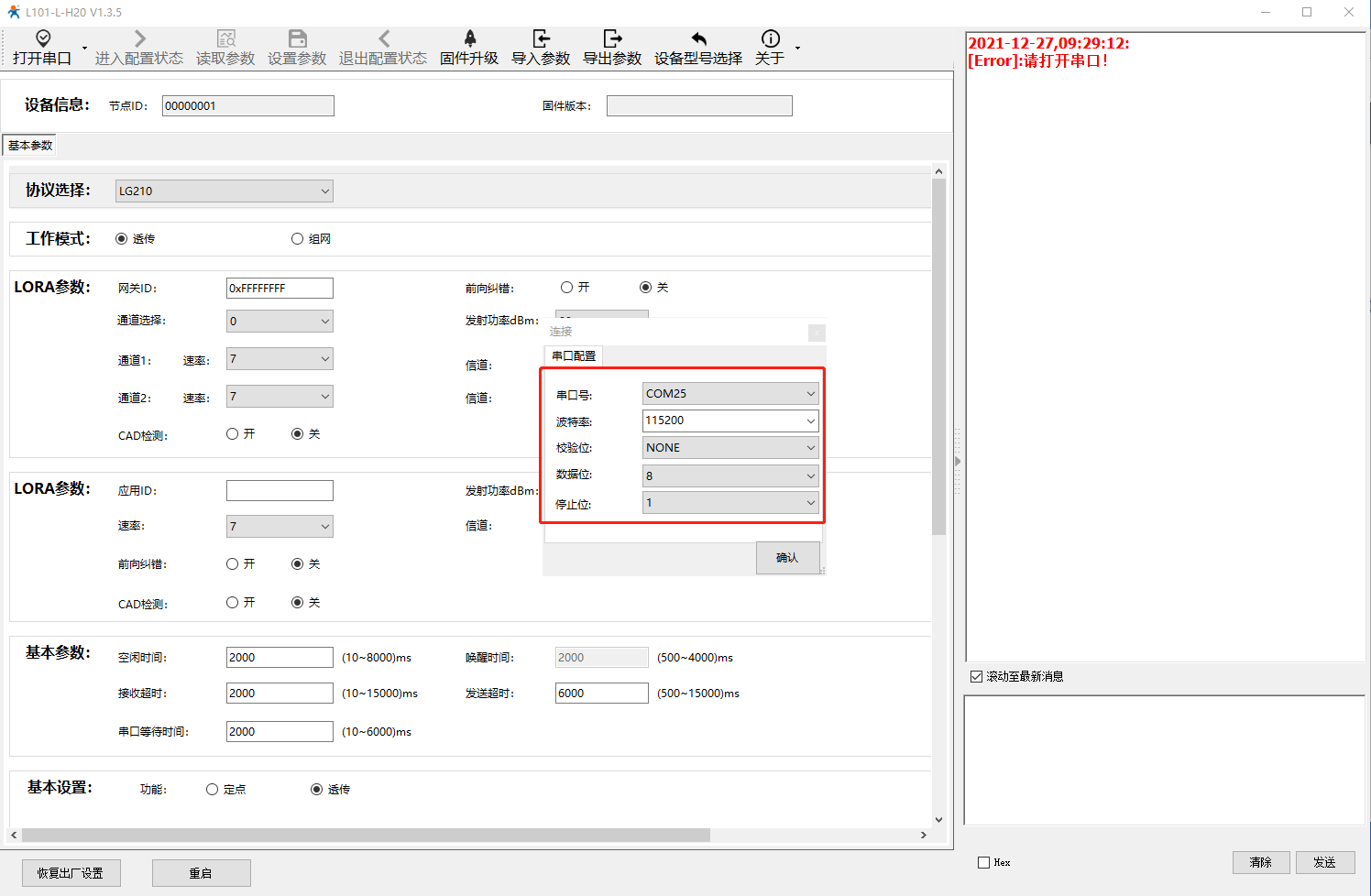

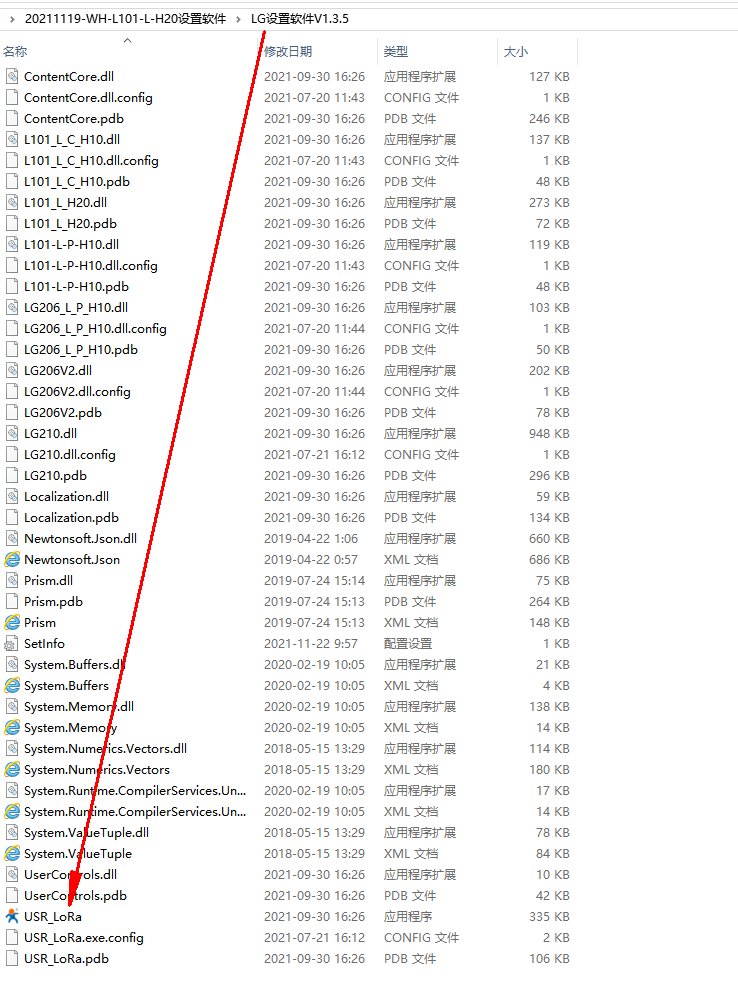

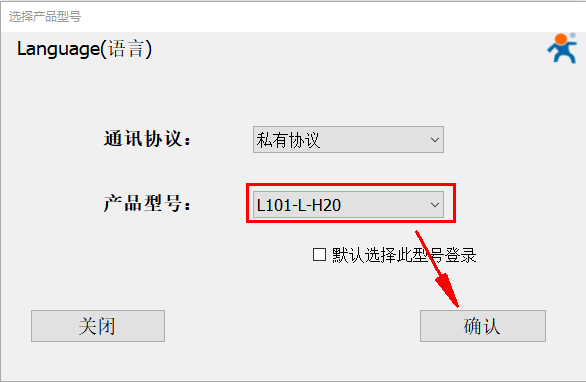

電腦打開WH-L101-L-H20的設置軟件，型號選擇L101-L-H20。
1、第1個WH-L101-L-H20 A參數設置：

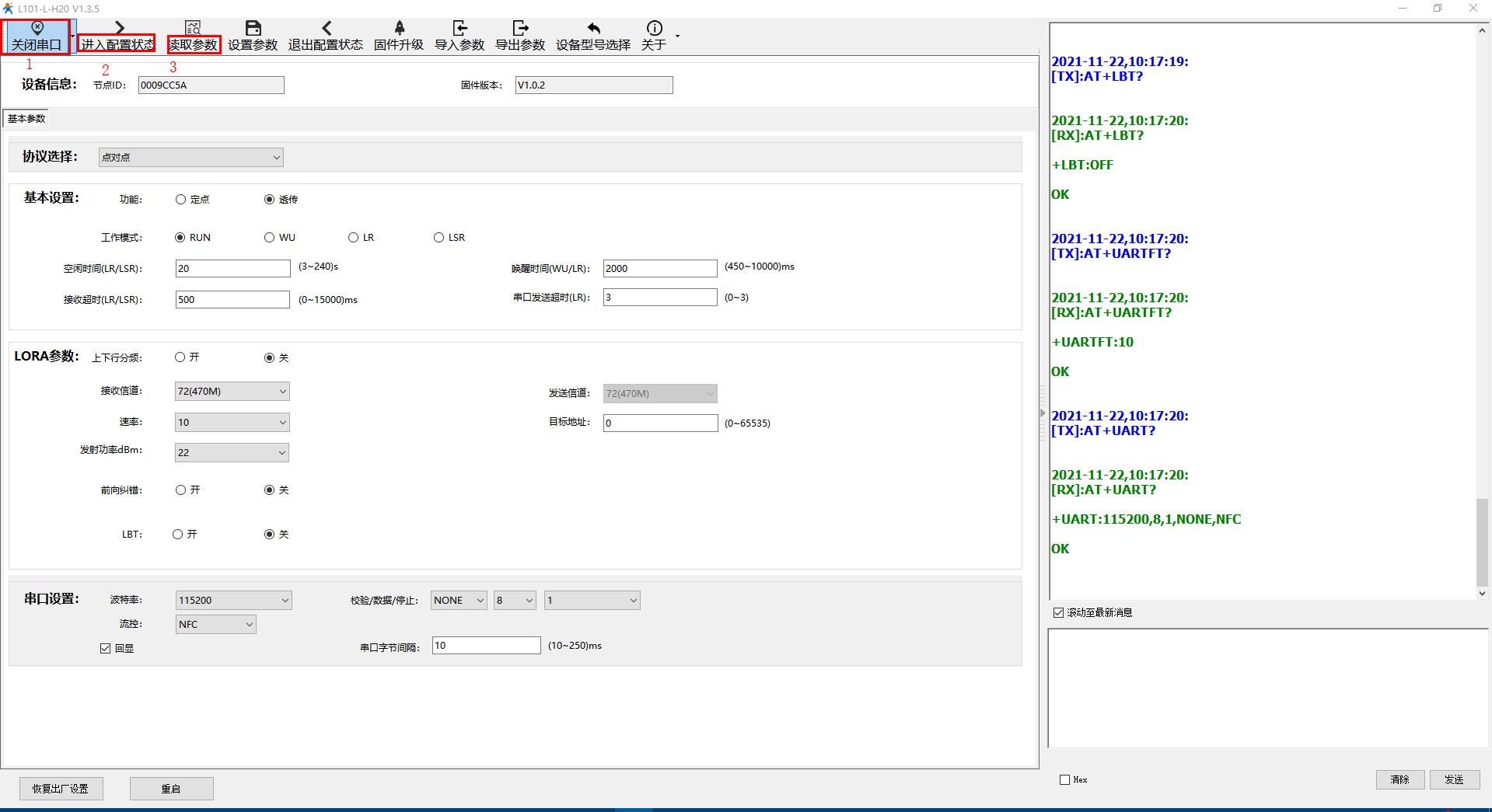

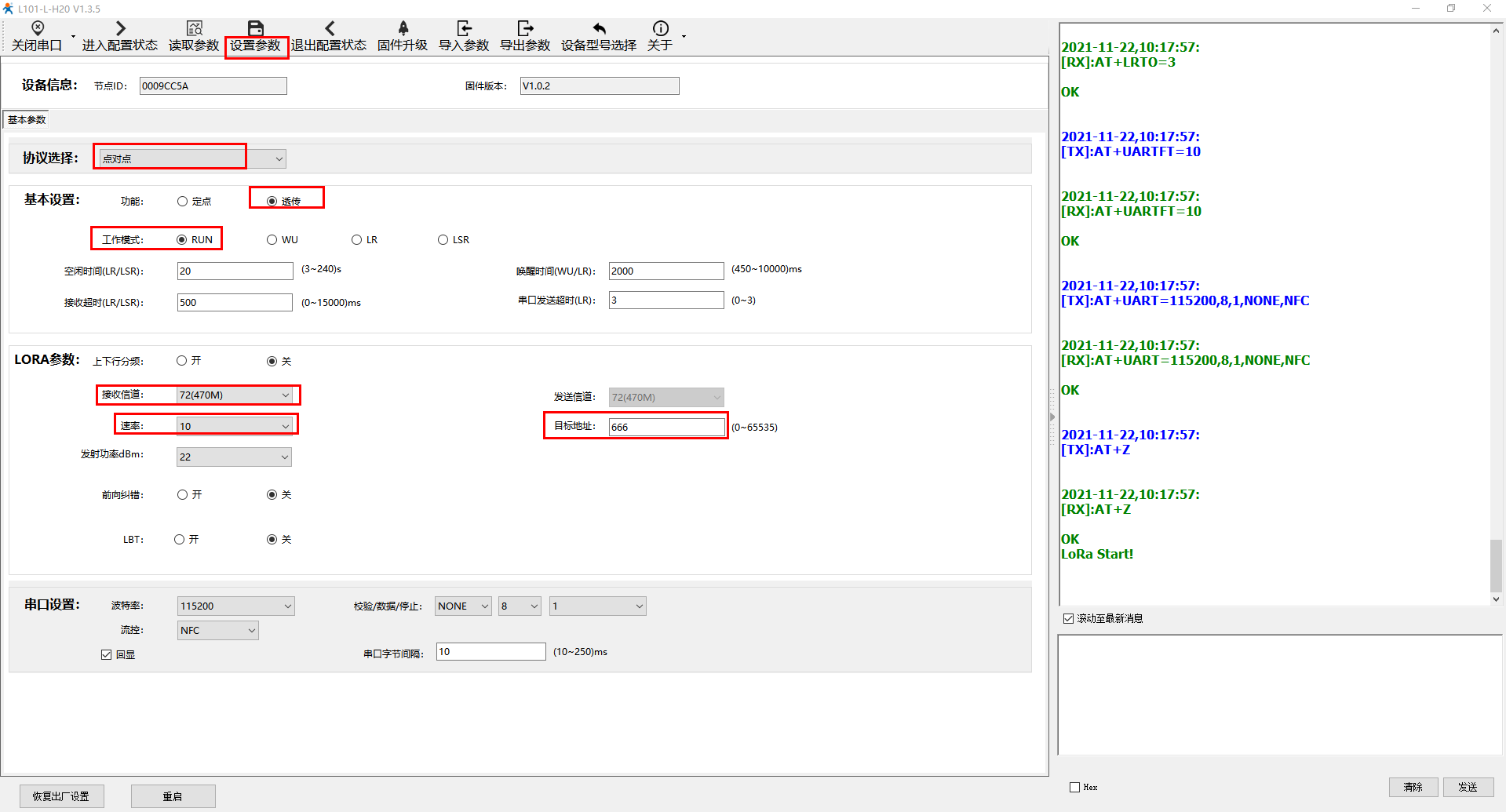

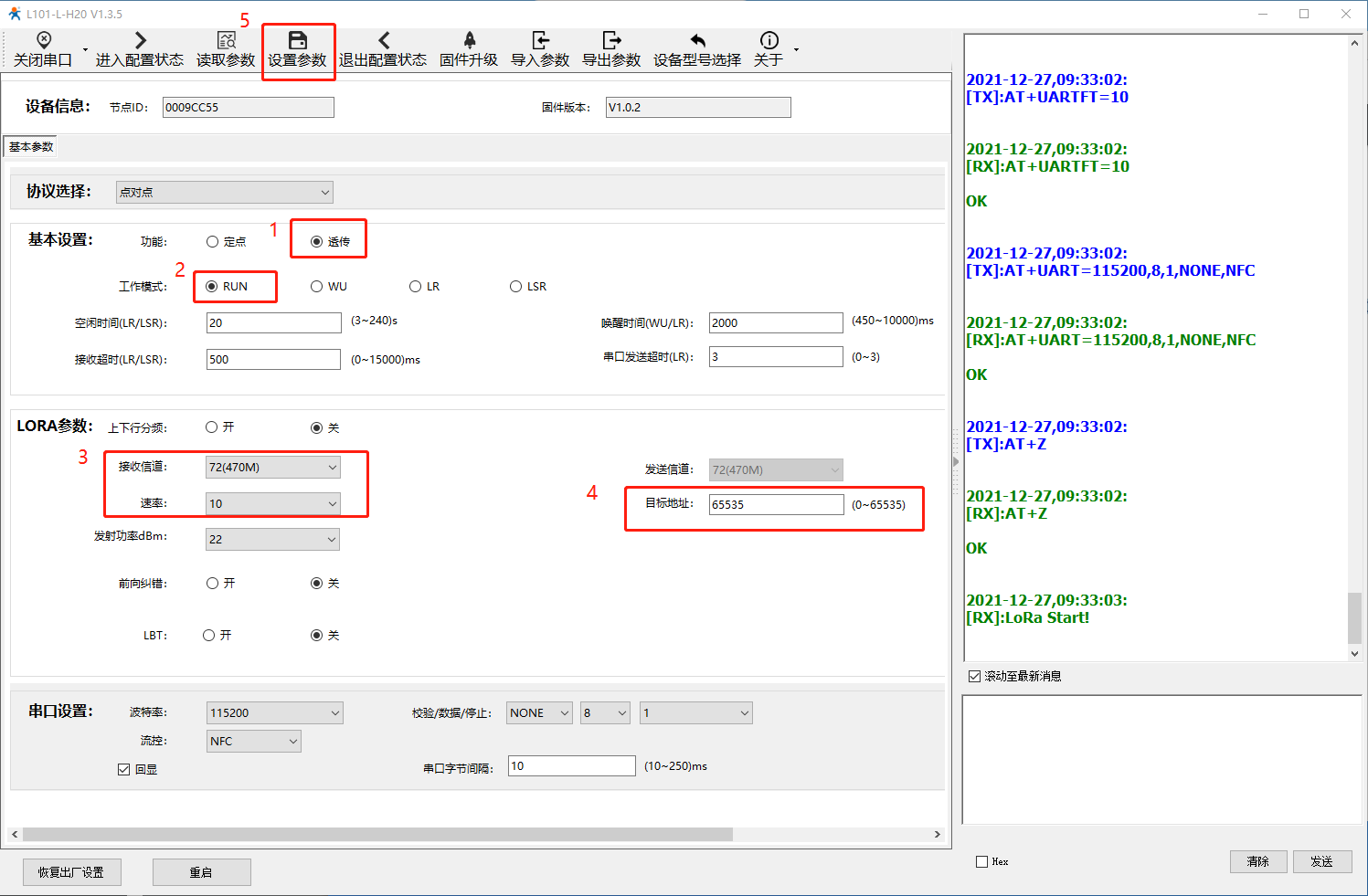

上電第一次，默認串口參數波特率115200、無數據位、數據位8、停止位1，打開對應101的COM口，點擊進入配置狀態，讀取參數。然后設置透傳功能，信道72，速率10，目標地址65535。最后點擊設置參數。
2、第2、3、4個WH-L101-L-H20參數設置：

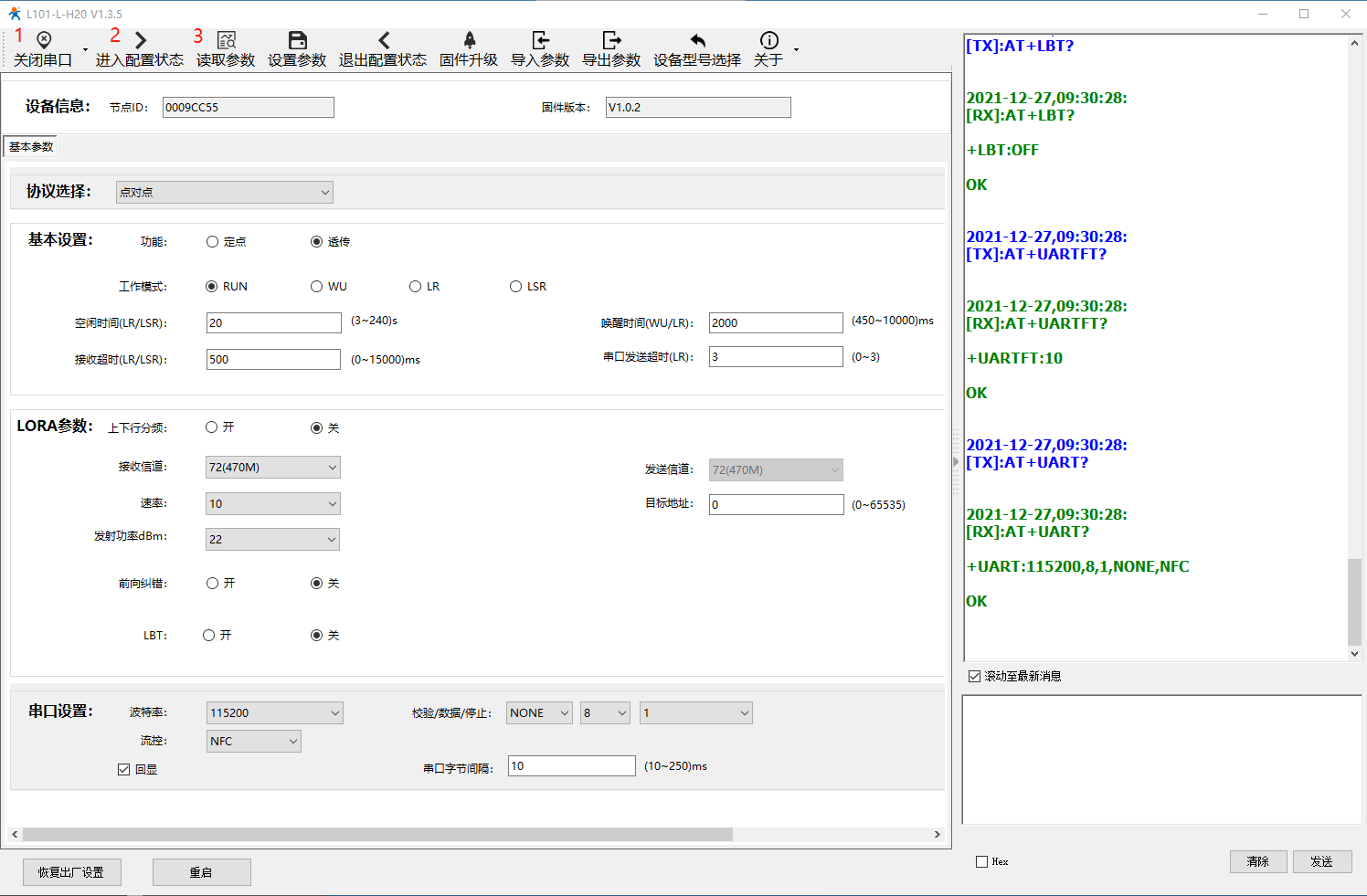

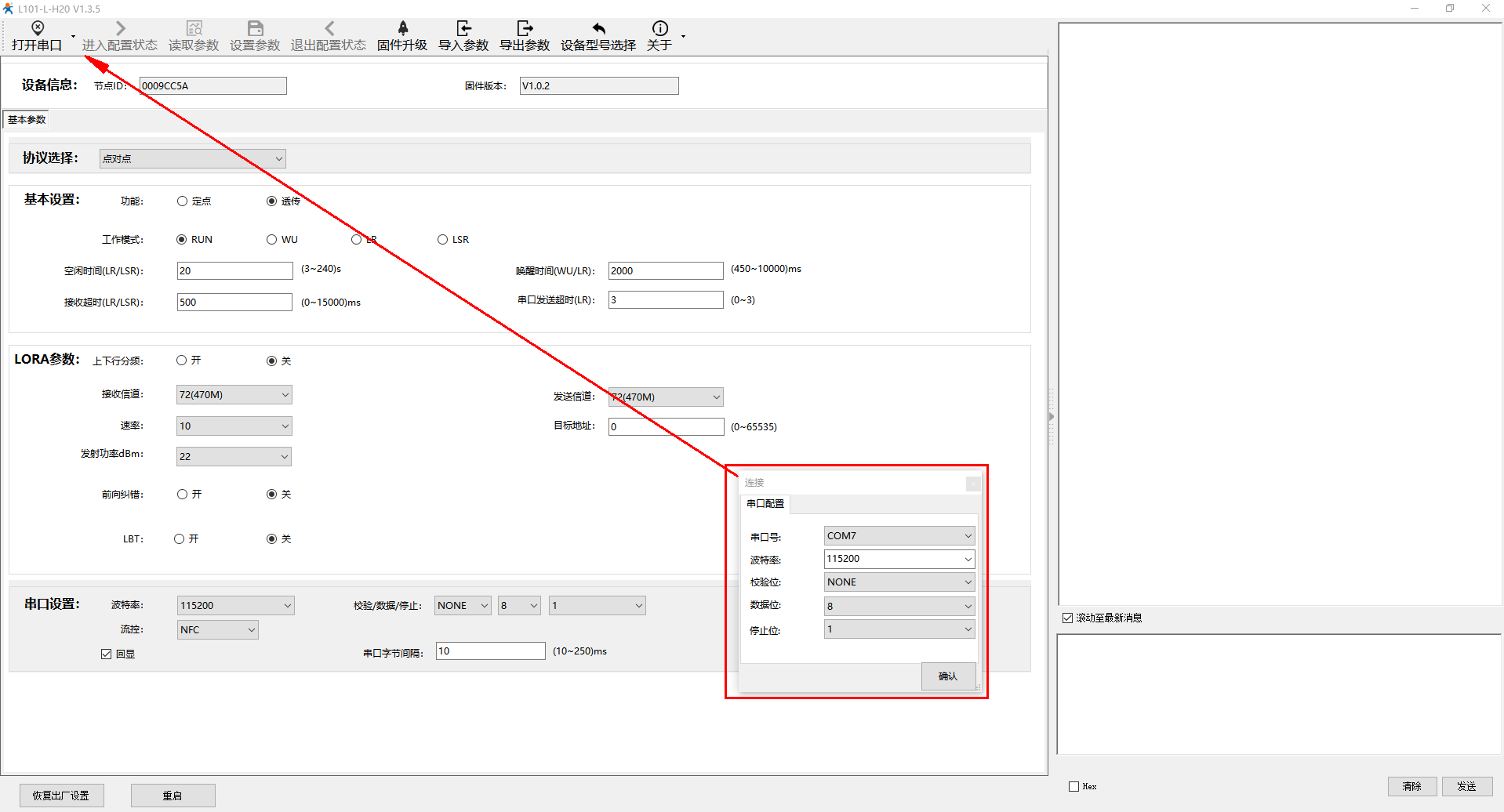

參考A模塊的配置方式配置B\C\D模塊， 使用默認串口參數打開對應101 的COM串口，點擊進入配置狀態，讀取參數。然后設置透傳功能，信道72，速率10，分別將B、C、D 模塊的目標地址666、888、999。最后點擊設置參數。
五、透傳數據測試:

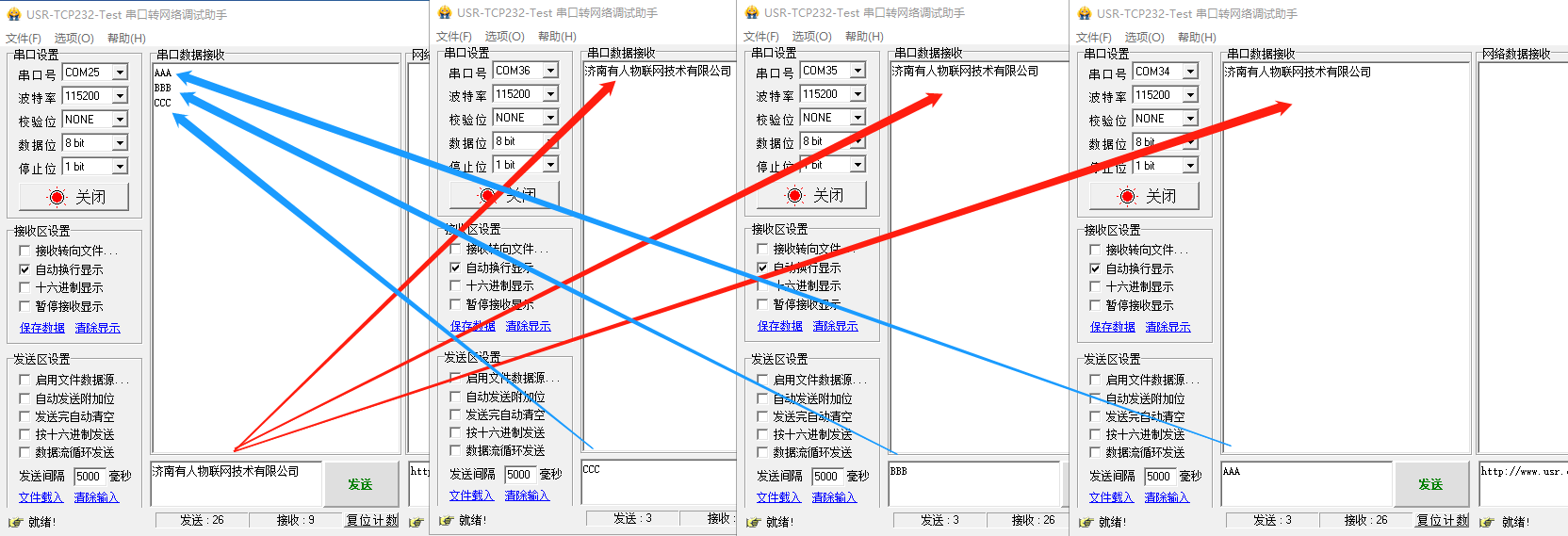

電腦打開4個USR-TCP232-TEST串口軟件，打開對應4個WH-L101-L-H20的USB-RS232串口線COM口號，A號WH-L101-L-H20發送數據，另一個3個WH-L101-L-H20均可接收數據。B/C/D模塊發送數據，只有A模塊可以接收到。
