WH-BLE105定點模式方式三測試示例
一、WH-BLE105從機模塊參數設置：
1、COM5串口設置從機模式
（1）發送+++a進配置
（2）發送AT+MAC查詢從機MAC：F4 70 0C 67 FB 1B
（3）發送AT+MODE=s 設置從機模式
（4）自動重啟
2、設置定點模式方式三
（1）發送+++a進配置
（2）發送AT+WMODE=3 設置定點模式方式三
（3）發送AT+Z保存重啟

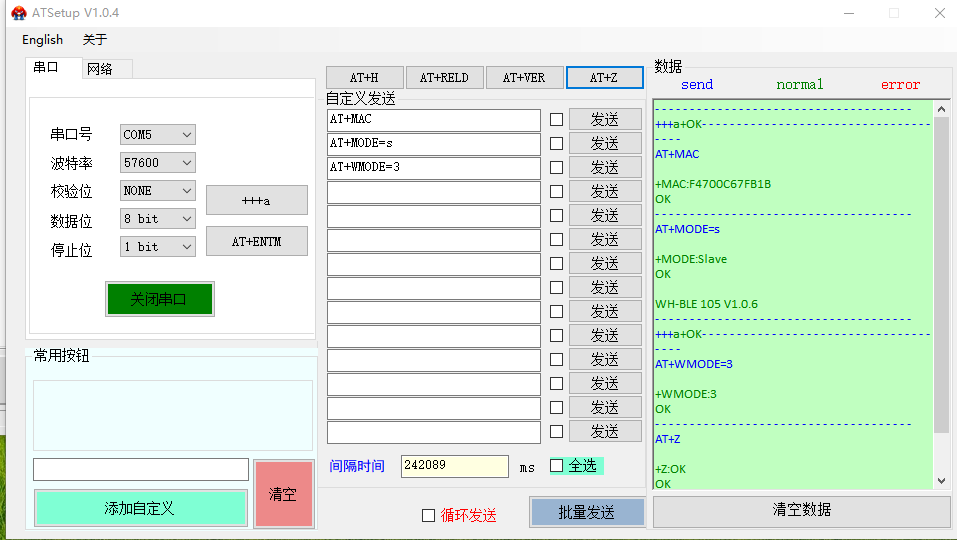

備注：設置步驟如下截圖：
二、WH-BLE105主機模塊參數設置：
1、COM6串口設置主機模式
（1）發送+++a進配置
（2）發送AT+MAC查詢主機MAC：F4 70 0C 67 FB 21
（3）發送AT+MODE=m 設置主機模式
（4）自動重啟
2、設置定點模式方式三
（1）發送+++a進配置
（2）發送AT+WMODE=3 設置定點模式方式三
（3）發送AT+Z保存重啟

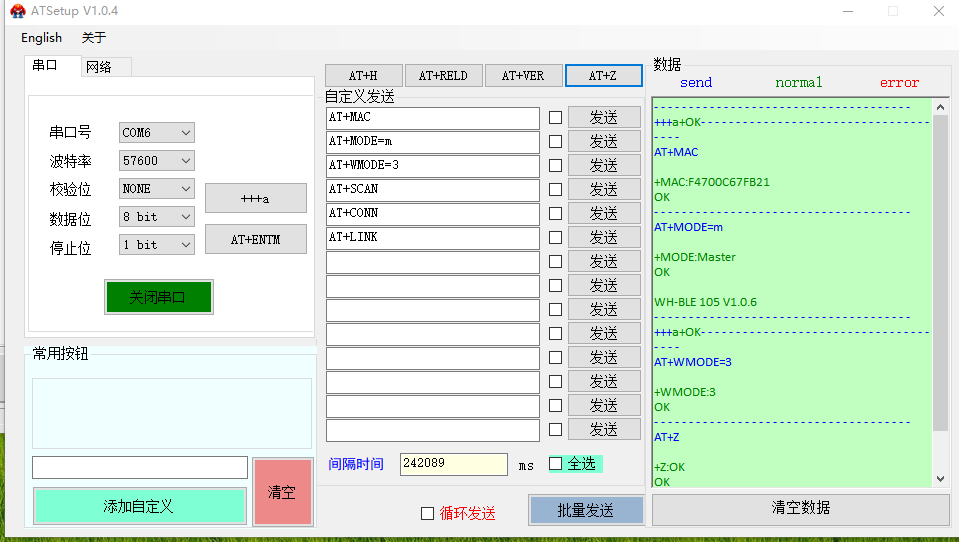

備注：設置步驟如下截圖：
3、主機掃描并連接從機，確定連接狀態，退出配置
（1）發送+++a進配置

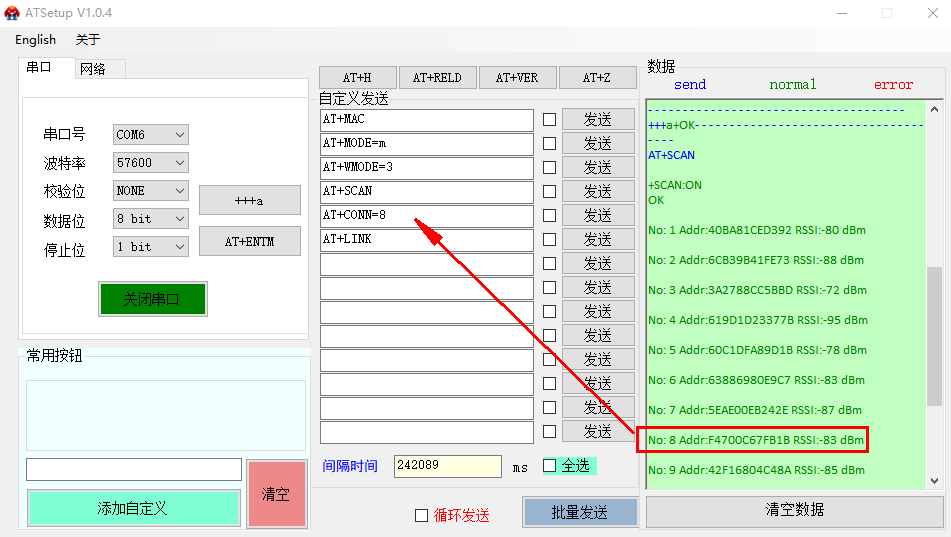

（2）發送藍牙掃描指令AT+SCAN 掃描從機藍牙，找到MAC：F4 70 0C 67 FB 1B對應的序號No:8
（3）根據掃描結果進行連接，發送AT+CONN=8

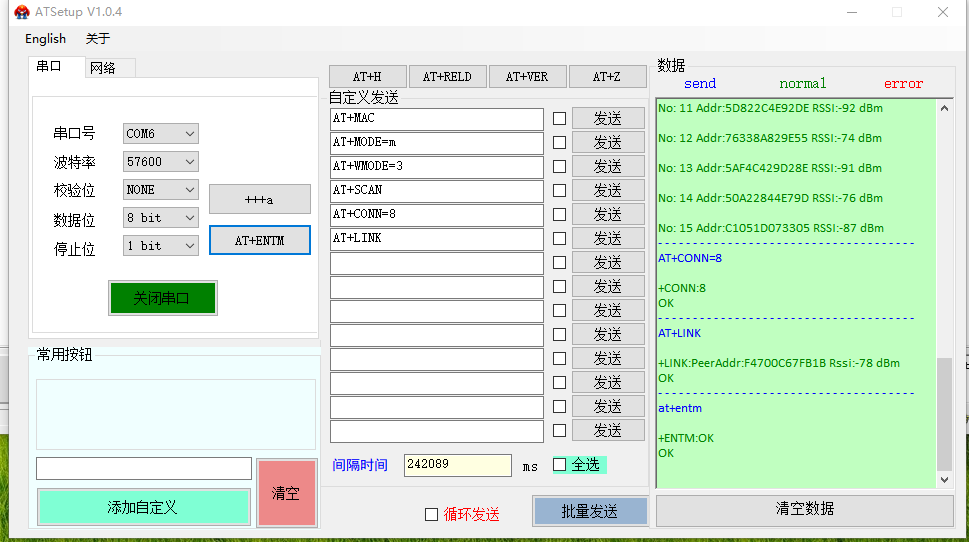

（4）發送 link 指令可查詢是否連接成功，可以發送AT+LINK
（5）查詢連接成功后，發送指令退出 AT 模式即可進行數據傳輸： AT+ENTM
備注：設置步驟如下截圖：

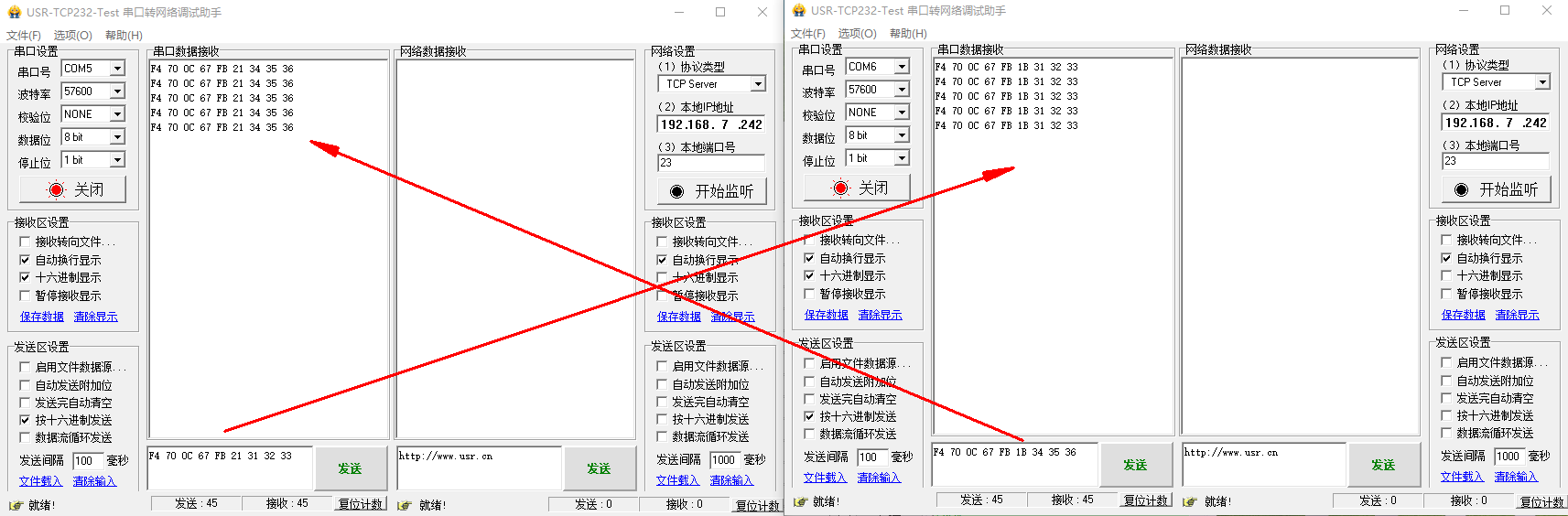

三、WH-BLE105從機和WH-BLE105主機通訊測試：
WMODE=3 時，數據發送前需增加 6 字節 MAC 協議地址，且接收時數據前自動增加數據來向指示，具體可參考示例截圖。
備注：COM5 接的從機，COM6接的主機
