WH-BLE105定點模式方式二測試示例

一、WH-BLE105從機模塊參數設置：

1、COM5串口設置從機模式

（1）發送+++a進配置

（2）發送AT+MAC查詢從機MAC：F4 70 0C 67 FB 1B

（3）發送AT+MODE=s 設置從機模式

（4）自動重啟

2、設置定點模式方式二

（1）發送+++a進配置

（2）發送AT+WMODE=2 設置定點模式方式二

（3）發送AT+Z保存重啟

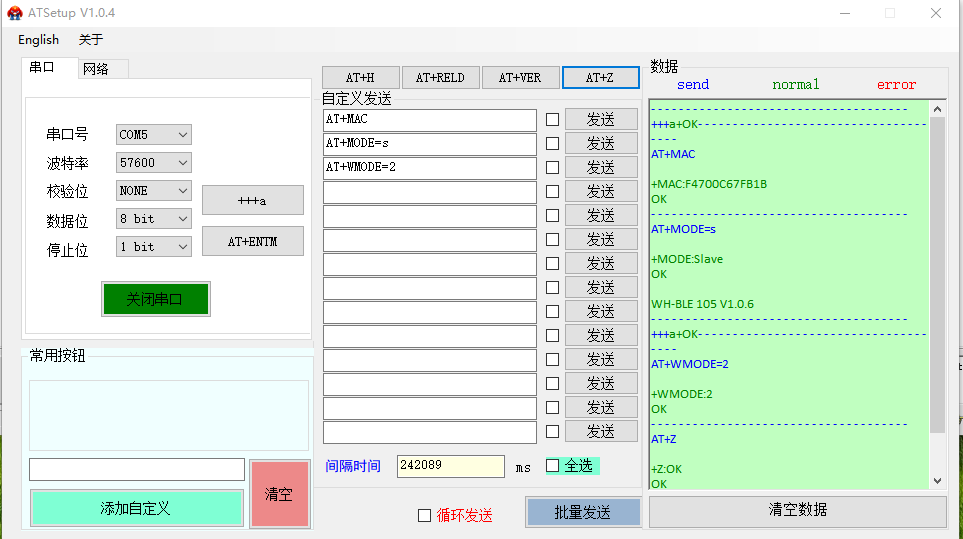

備注：設置步驟如下截圖：

二、WH-BLE105主機模塊參數設置：

1、COM6串口設置主機模式

（1）發送+++a進配置

（2）發送AT+MODE=m 設置主機模式

（3）自動重啟

2、設置定點模式方式二

（1）發送+++a進配置

（2）發送AT+WMODE=2 設置定點模式方式二

（3）發送AT+Z保存重啟

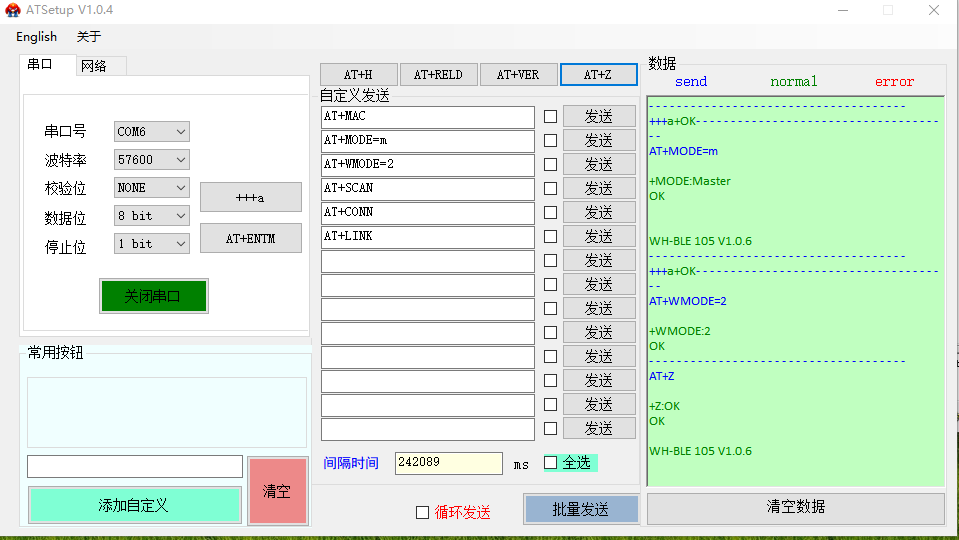

備注：設置步驟如下截圖：

3、主機掃描并連接從機，確定連接狀態，退出配置

（1）發送+++a進配置

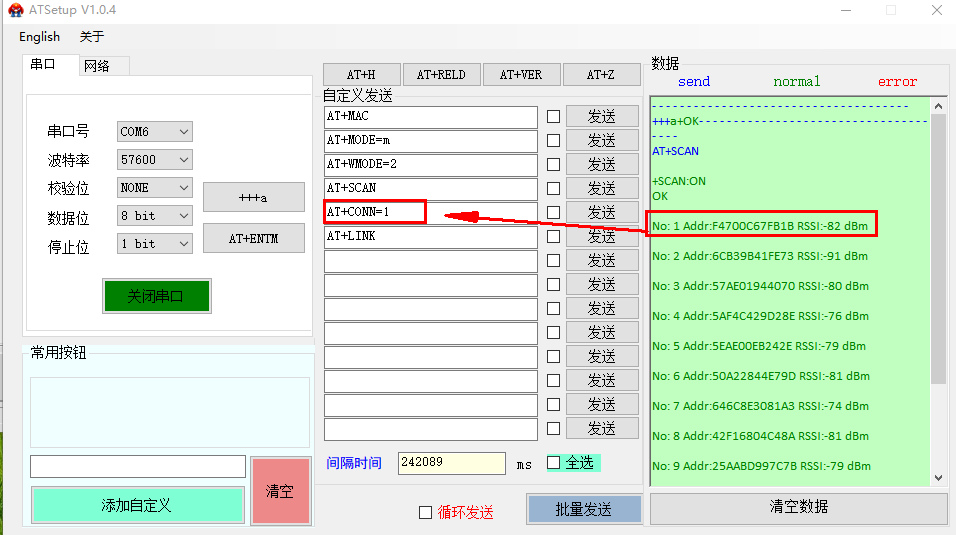

（2）發送藍牙掃描指令AT+SCAN 掃描從機藍牙，找到MAC：F4 70 0C 67 FB 1B對應的序號No:1

（3）根據掃描結果進行連接，發送AT+CONN=1

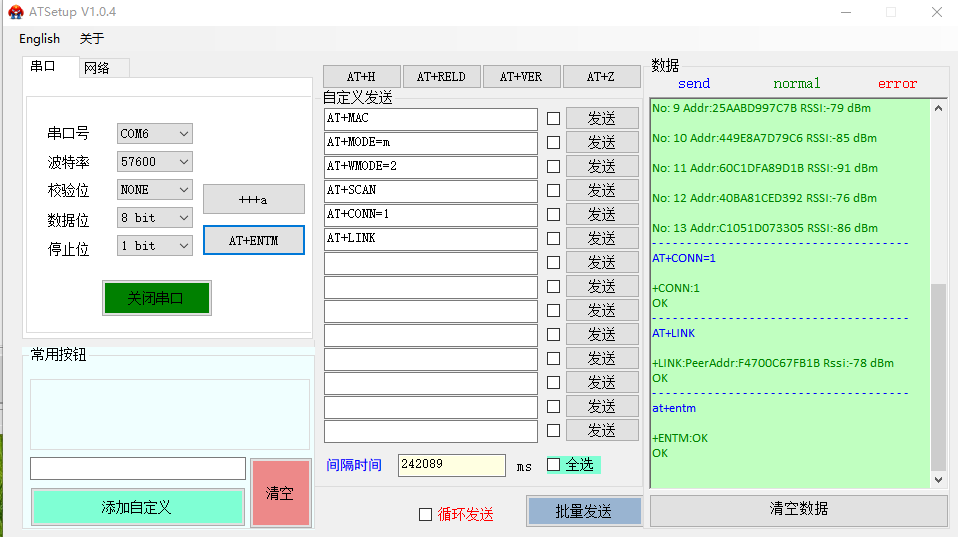

（4）發送 link 指令可查詢是否連接成功，可以發送AT+LINK

（5）查詢連接成功后，發送指令退出 AT 模式即可進行數據傳輸： AT+ENTM

備注：設置步驟如下截圖：

三、WH-BLE105從機和WH-BLE105主機通訊測試：

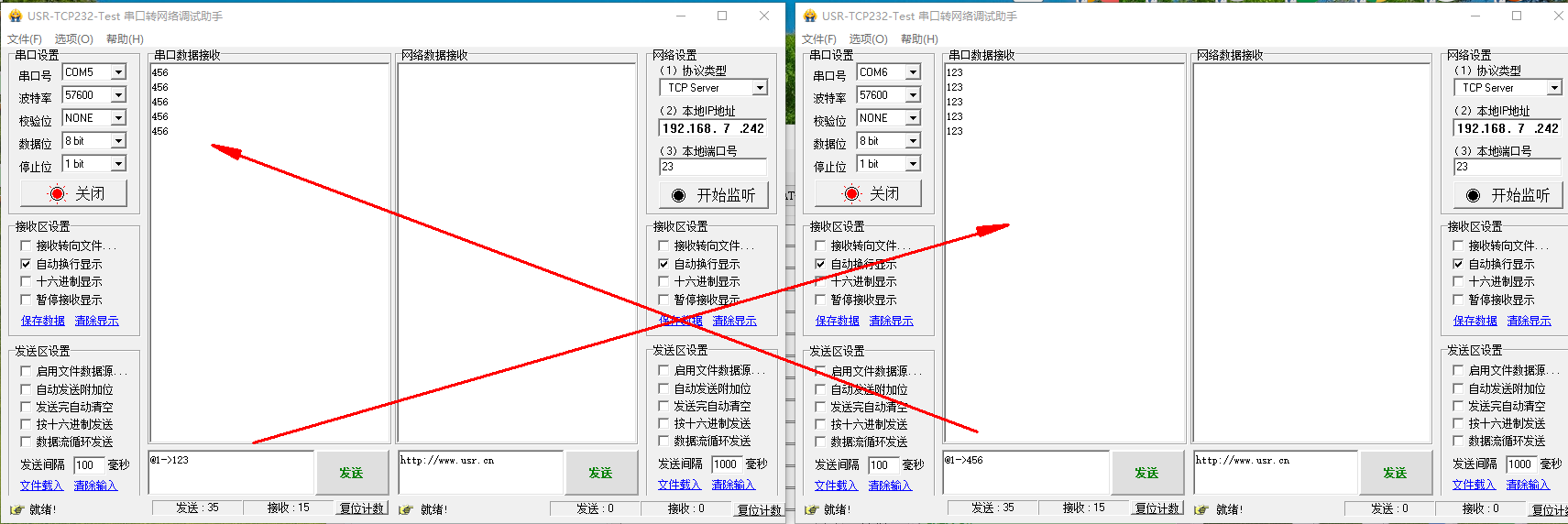

WMODE=2 時，數據發送前需增加@n->協議頭，但接收時無協議頭指示，具體可參考示例截圖。

備注：COM5 接的從機，COM6接的主機
