USR-N520-H7-4（二期）基本通信案例

1、資料下載

N520-H7-4（二期）說明書：http://www.ggxxsw.cn/Download/1159.html

N520-H7-4（二期）產品使用手冊：

http://www.ggxxsw.cn/Download/1170.html

N520-H7-4（二期）規格書：http://www.ggxxsw.cn/Download/1159.html

N520-H7-4（二期）設置軟件：

http://www.ggxxsw.cn/Download/383.html

串口網絡二合一調試助手：http://www.ggxxsw.cn/Download/27.html

虛擬串口軟件：http://www.ggxxsw.cn/Download/924.html

2、準備工作

1）USR-N520-H7設備一臺

2）電源適配器 12V 一個

3）網線 一根

4）USB轉232或USB轉485串口線 一根

5）電腦 一臺

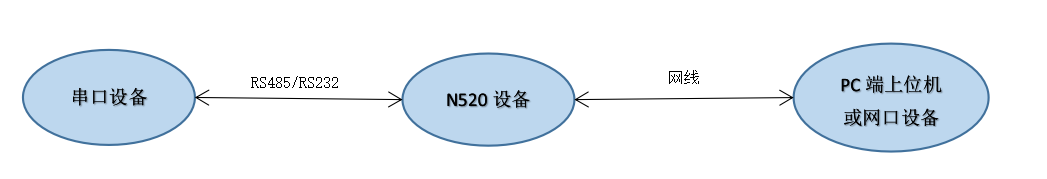

3、連接框圖

4、前期電腦準備工作

一定關閉電腦端防火墻、殺毒軟件以及禁用多余的網卡，否則會造成無法建立socket連接或者無法正常的數據通訊

如何關閉防火墻：

https://zhidao.baidu.com/question/1496426678993786539.html

如何禁用多余網卡：

https://zhidao.baidu.com/question/47475708.html

5、N520-H7設置步驟

1）硬件連接：N520-H7的串口1通過USB轉232/485連接到電腦USB口，同時N520-H7的網口通過網線也連接到電腦網口上

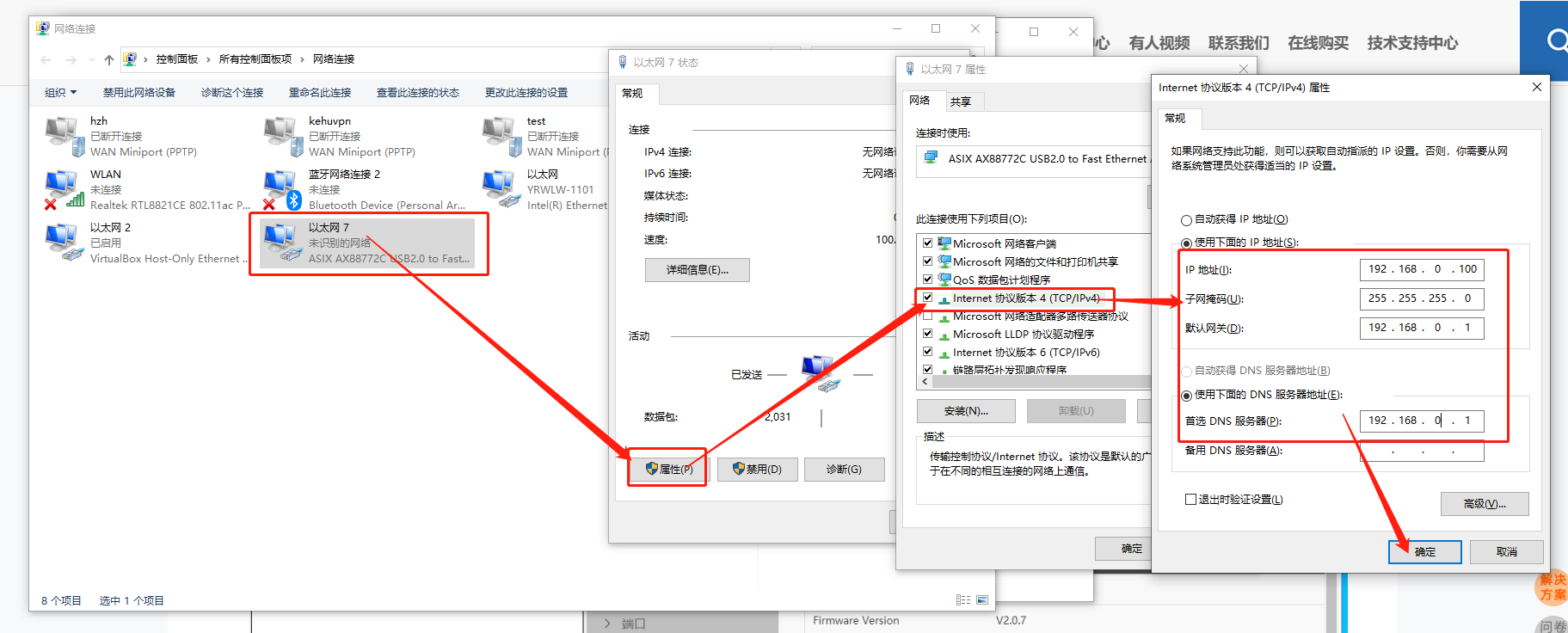

2）設備默認IP為192.168.0.7，需要將電腦網卡改為與設備一致，可在電腦更改網絡適配器中更改

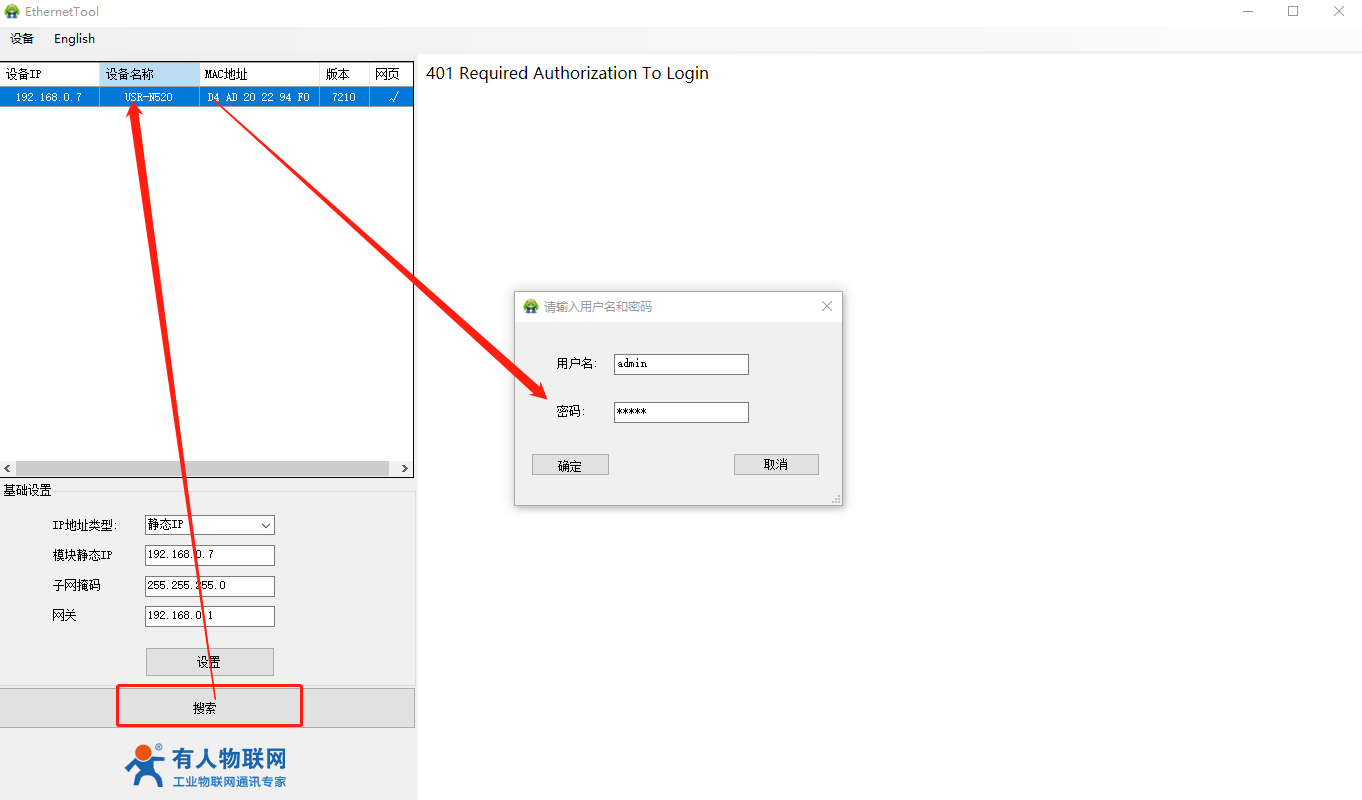

3）打開N520-H7設置軟件，搜索----雙擊選中設備----用戶名，密碼出廠默認均為admin

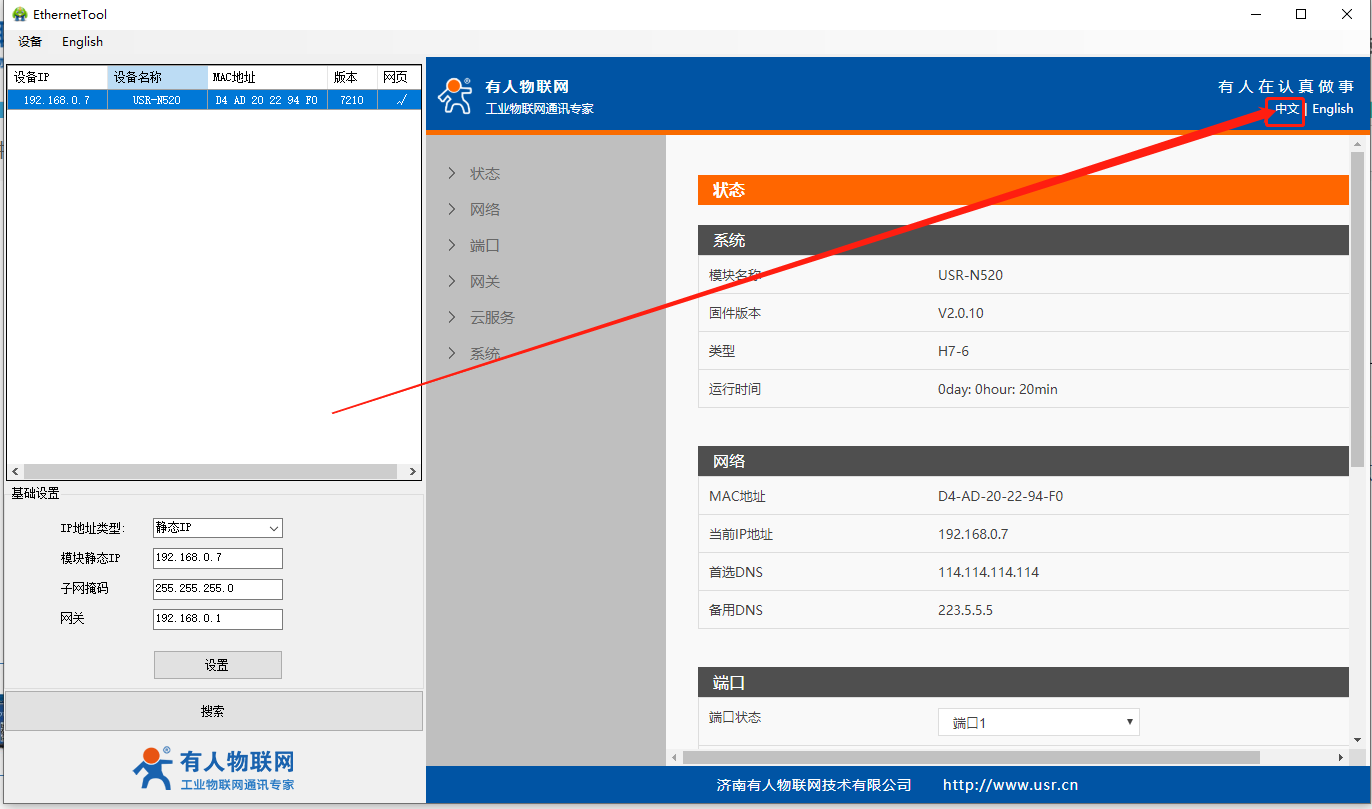

4）進入設置軟件后，可以在右上角切換至中文界面

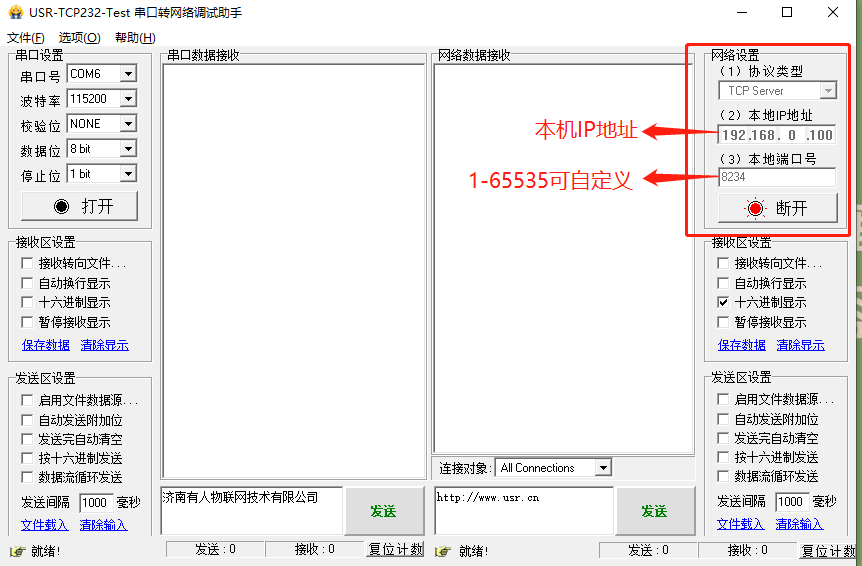

5）因為使用中建議串口服務器設備做客戶端更加穩定，所以這里也將串口服務器作為客戶端進行測試。打開一個串口網絡調試助手，用于模擬服務器，協議選擇TCP server，本地IP地址為電腦本機IP，端口號1-65535可自定義設置，點擊監聽

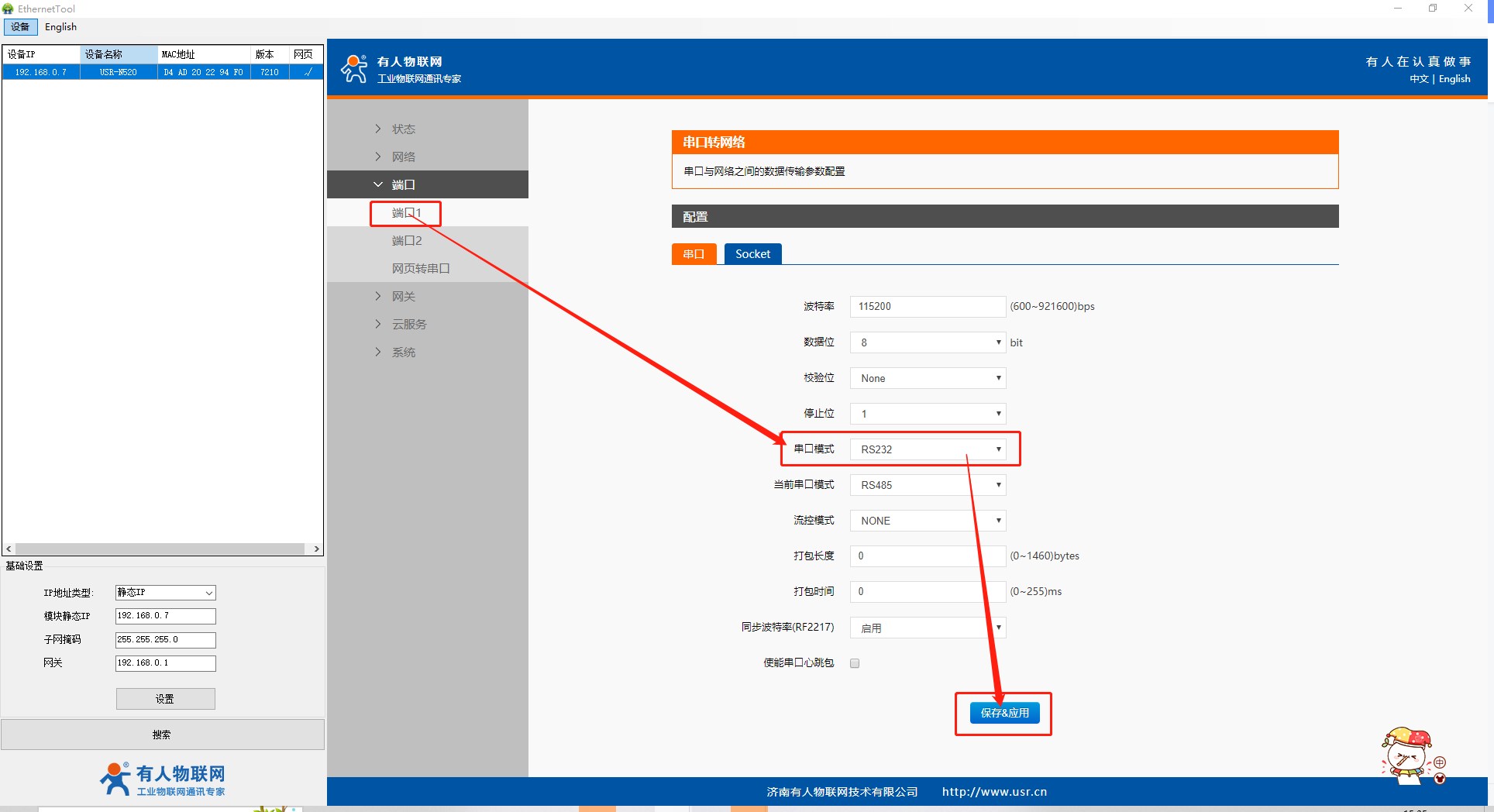

6）打開設置軟件，在端口處設置設備參數，此處使用串口1的322串口進行測試，所以需要選擇端口1（若使用串口2，則選擇端口2即可），串口模式選擇RS232（若使用485串口，串口模式選擇RS485即可），設置完此界面點擊下方保存并應用，彈出提示后選擇繼續配置，所有參數都設置完之后再重啟就可以

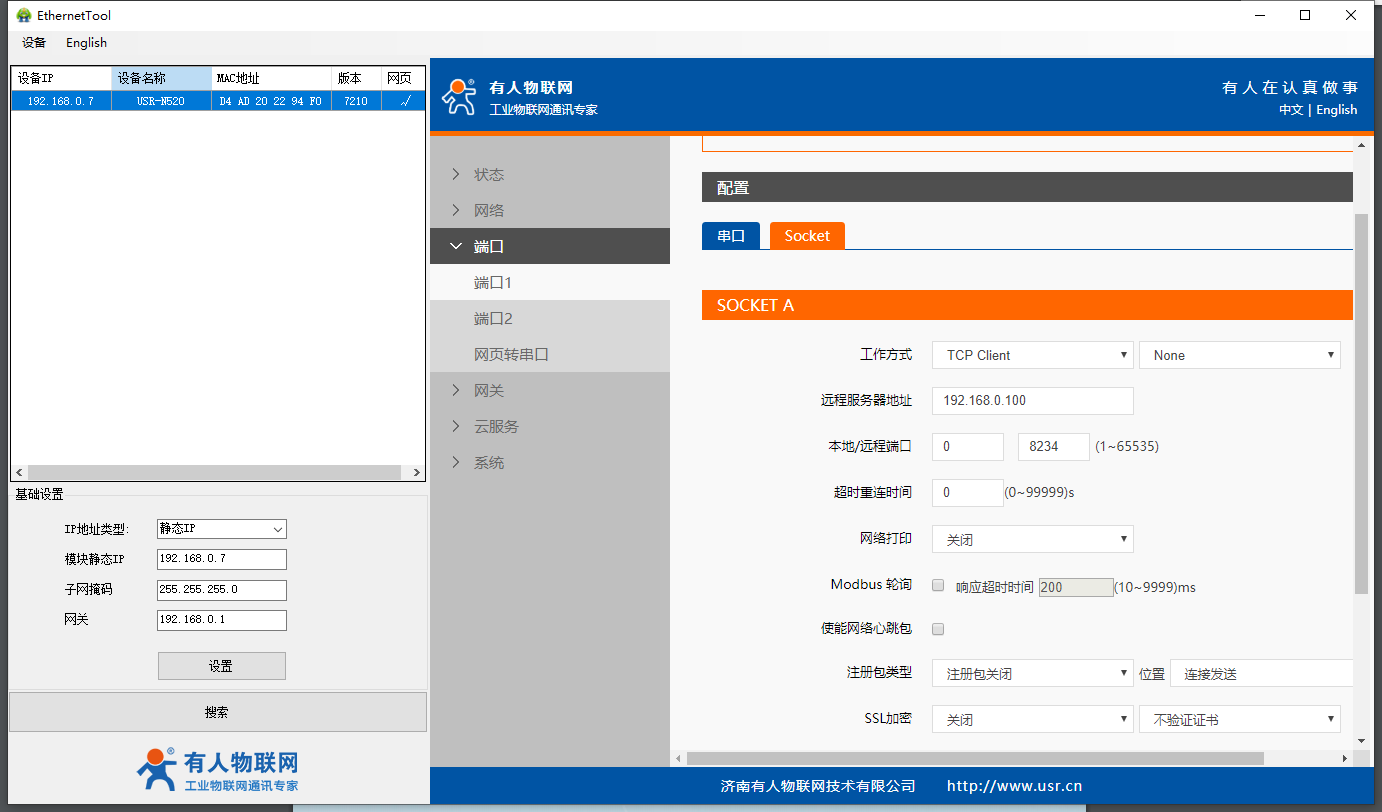

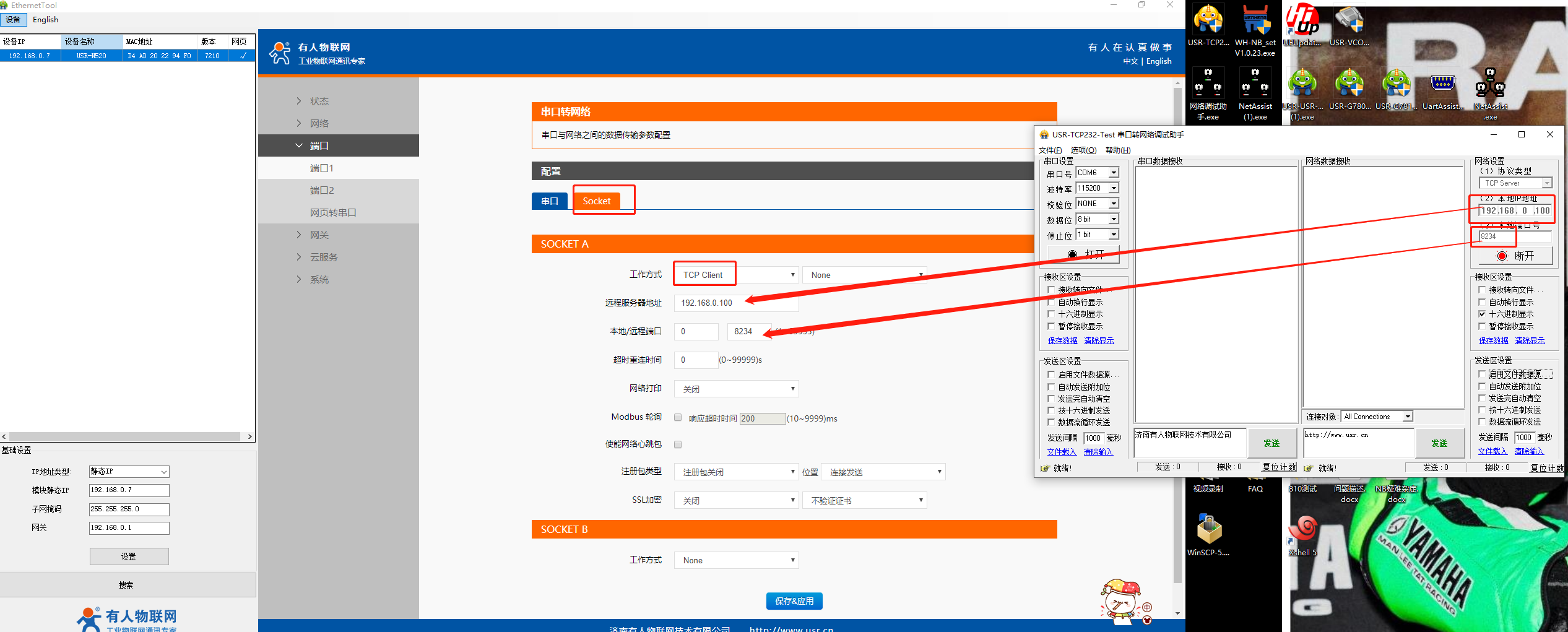

7）繼續在軟件中配置socket參數，工作方式選擇tcp client，將服務器的IP以及端口填入到設備中，設置完成后點擊保存并應用。全部參數設置完成后，點擊重啟。參數重啟后生效

8）設備重啟完畢后可以再進行一次搜索，查看一下修改的參數是否生效

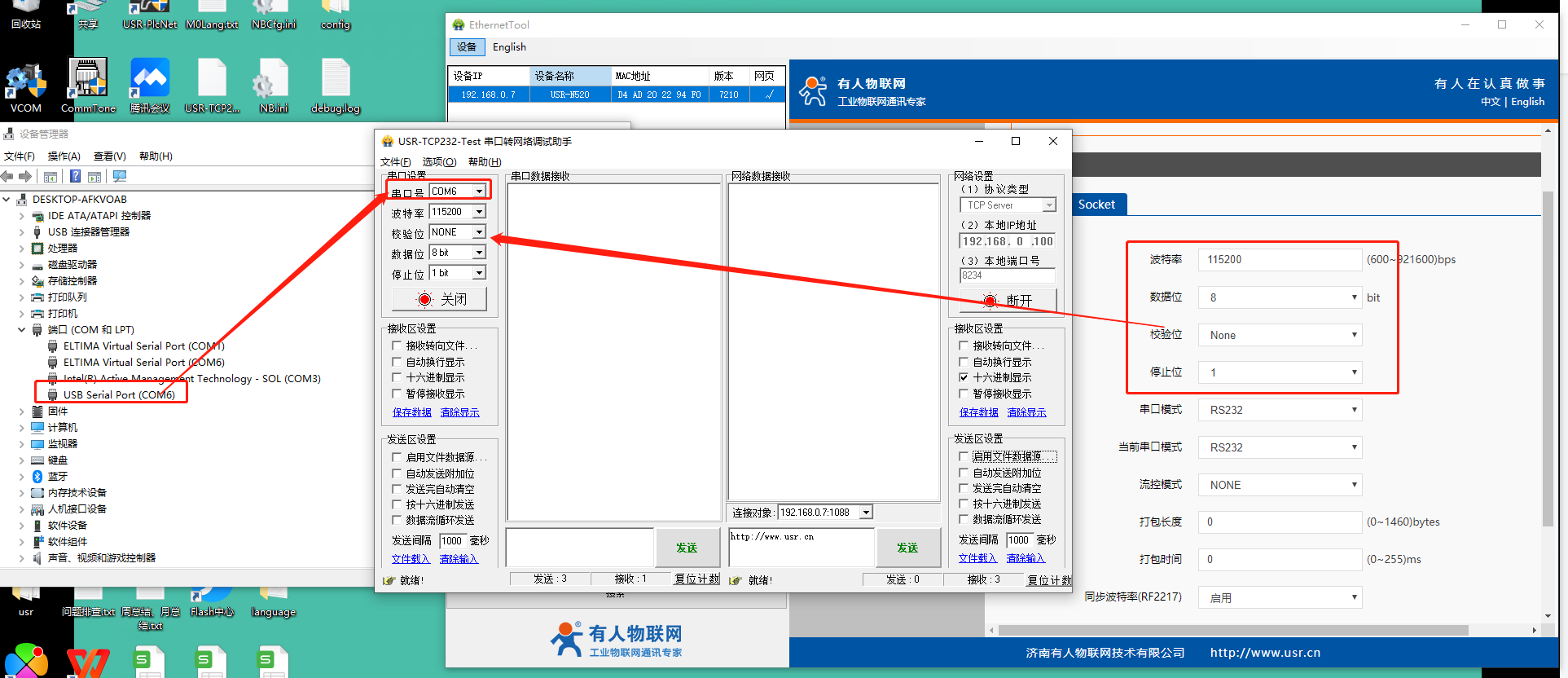

9）串口服務器設備串口使用USB轉232串口線接電腦，電腦打開串口網口調試助手（可以與上方做服務器的助手使用一個），串口號為電腦自動生成的COM口號，可以在電腦設備管理器中查看，波特率、校驗位、數據位、停止位與設備參數設置一致，打開串口

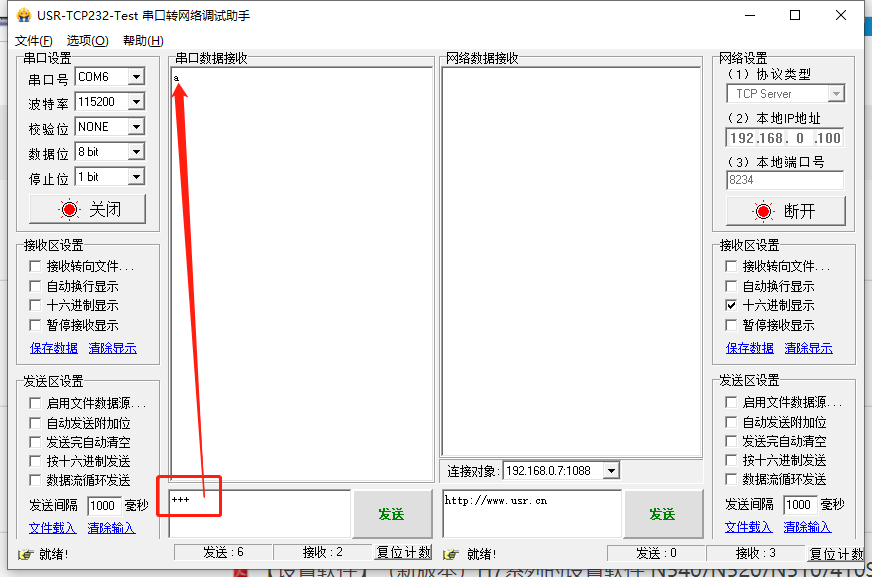

10）可以先判斷一下串口是否通了，可以在串口發送+++，如果設備收到+++后會自動返回a，所以如果收到a就說明串口已經通了

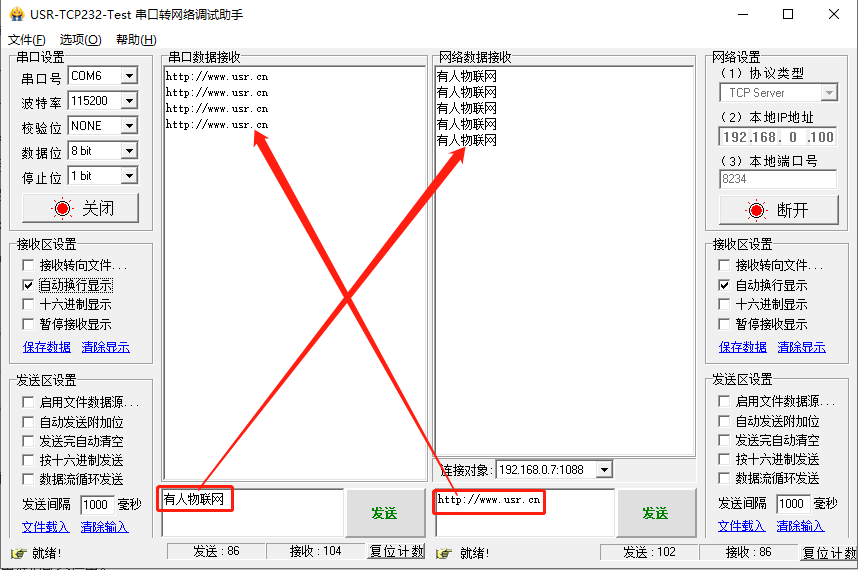

11）串口發送任意數據，可以在網絡服務器接收，網絡服務器下發的任意數據，也可以在串口接收。證明數據雙向透傳沒有問題，至此測試結束
