USR-N520-H7-4（二期）modbus網關功能

1、資料下載

N520-H7-4（二期）說明書：http://www.ggxxsw.cn/Download/1159.html

N520-H7-4（二期）產品使用手冊：

http://www.ggxxsw.cn/Download/1170.html

N520-H7-4（二期）規格書：http://www.ggxxsw.cn/Download/1159.html

N520-H7-4（二期）設置軟件：

http://www.ggxxsw.cn/Download/383.html

串口網絡二合一調試助手：http://www.ggxxsw.cn/Download/27.html

虛擬串口軟件：http://www.ggxxsw.cn/Download/924.html

2、準備工作

1）USR-N520-H7設備一臺

2）路由器 一臺

3）電源適配器 12V 一個

4）網線 兩根

5）USB轉232或USB轉485串口線 一根

6）電腦 一臺

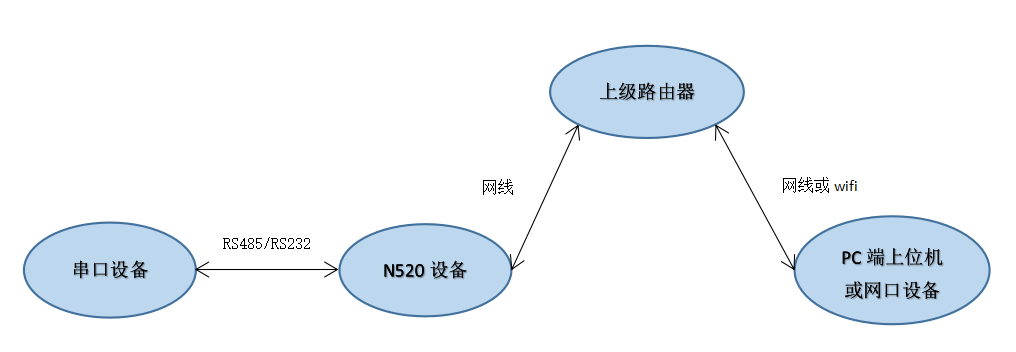

3、連接框圖

4、前期電腦準備工作

一定關閉電腦端防火墻、殺毒軟件以及禁用多余的網卡，否則會造成無法建立socket連接或者無法正常的數據通訊

如何關閉防火墻：

https://zhidao.baidu.com/question/1496426678993786539.html

如何禁用多余網卡：

https://zhidao.baidu.com/question/47475708.html

5、N520-H7設置步驟

1）硬件連接：N520-H7的串口1通過USB轉232/485連接到電腦USB口，同時N520-H7的網口通過網線也連接到電腦網口上

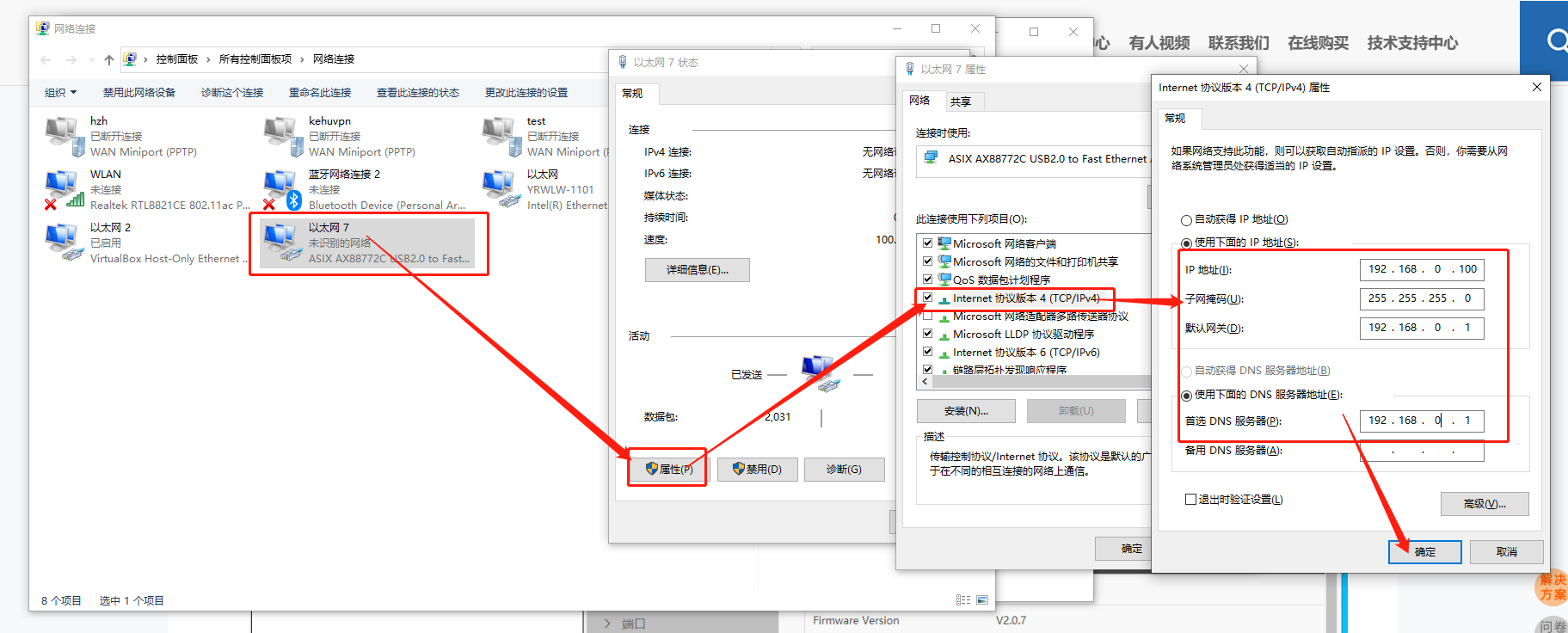

2）設備默認IP為192.168.0.7，需要將電腦網卡改為與設備一致，可在電腦更改網絡適配器中更改

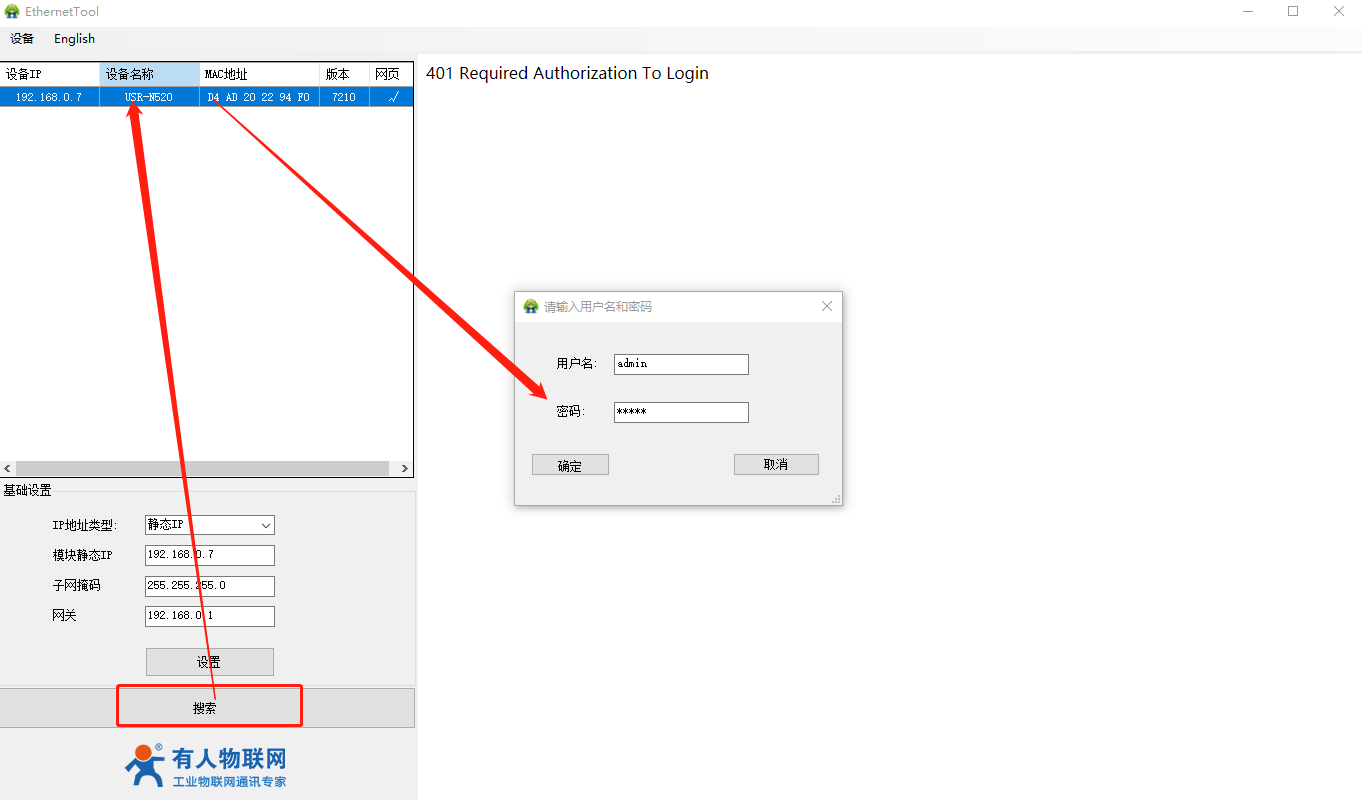

3）打開N520-H7設置軟件，搜索----雙擊選中設備----用戶名，密碼出廠默認均為admin

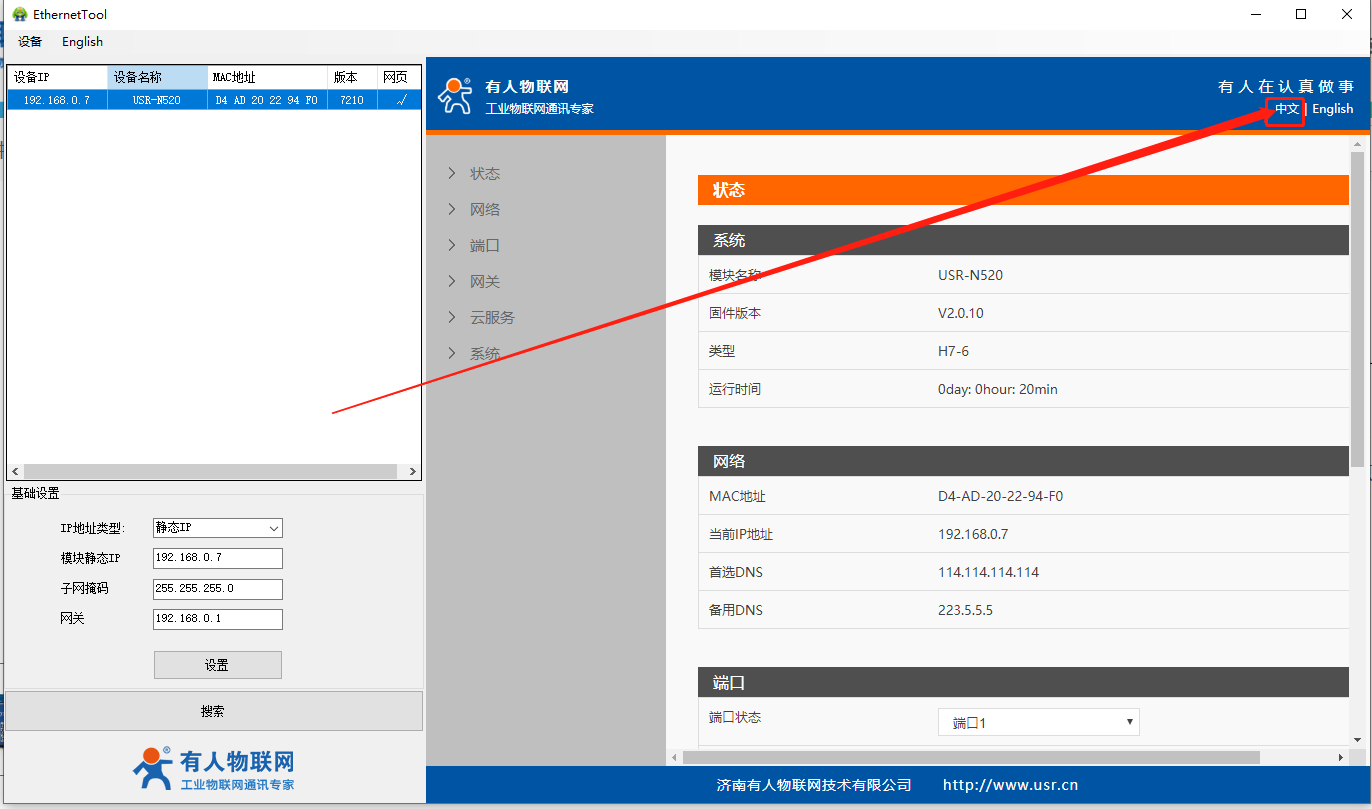

4）進入設置軟件后，可以在右上角切換至中文界面

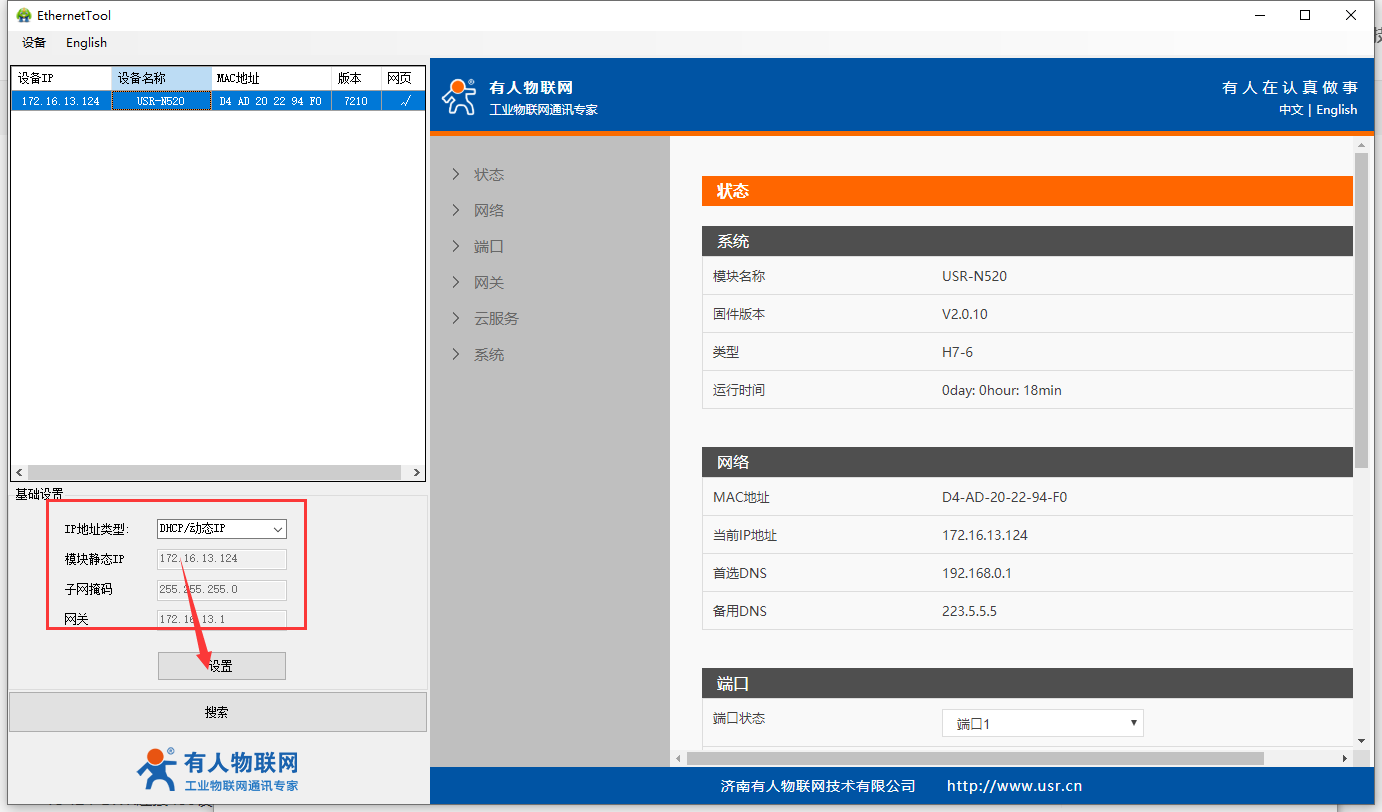

5）在設置軟件左下角基礎設置中，將N520設備IP地址類型改為DHCP/動態IP（因為我這里接的上級路由可以給下級動態分配IP，所以這里選擇DHCP）。同時也可以修改為與上級網段一致的靜態IP，靜態IP地址與上級路由網段一致，子網掩碼和網關均與上級設置一致

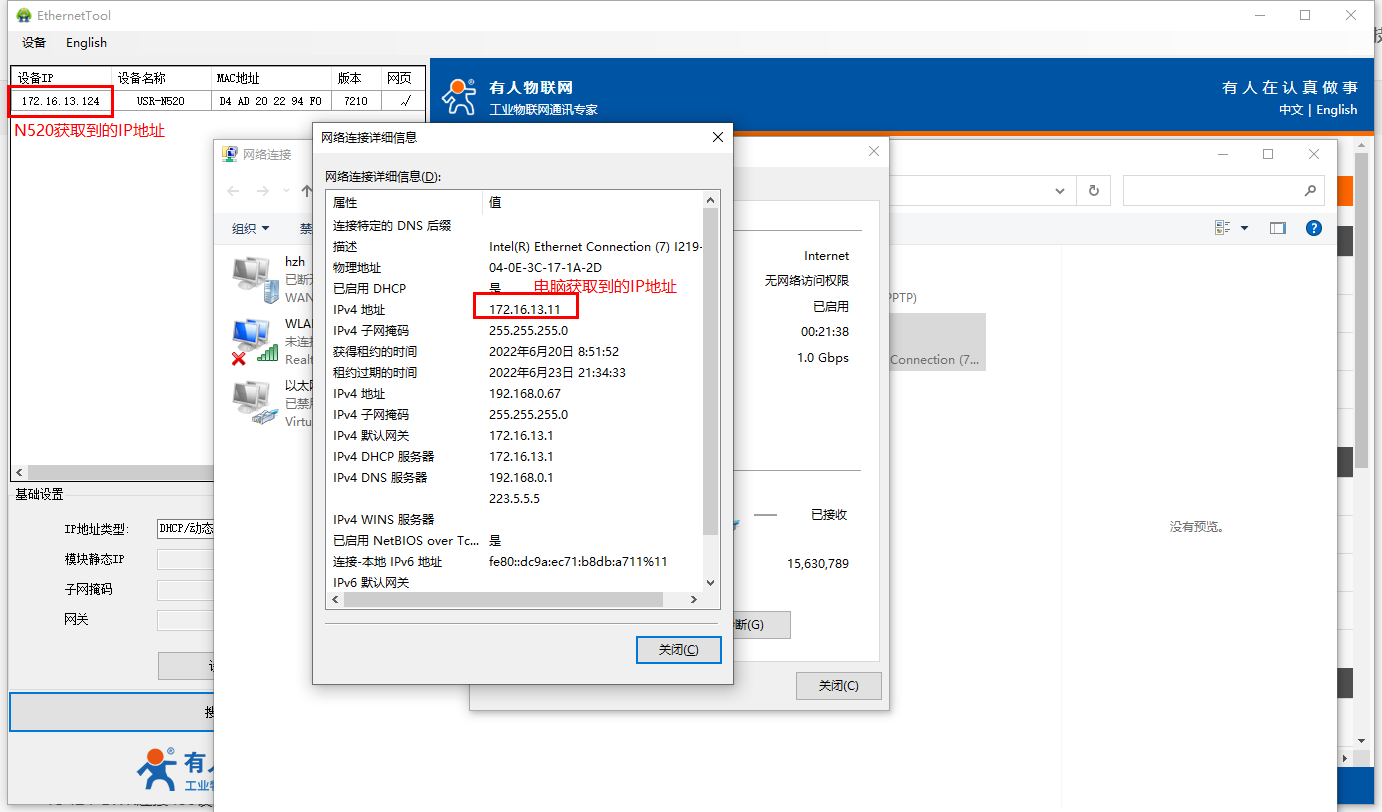

6）將N520設備接入上級路由的LAN口，電腦也連接同一個上級路由，同樣是DHCP獲取地址。之后再次通過軟件進行搜索

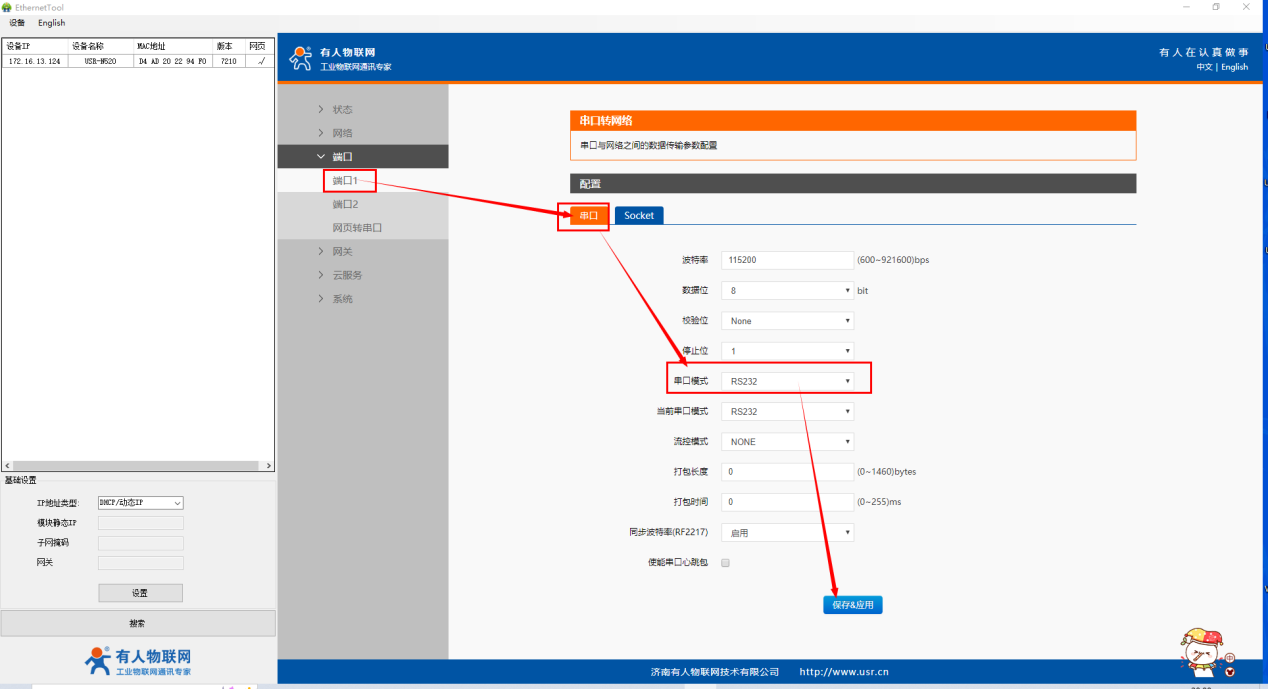

7）打開設置軟件，在端口處設置設備參數，此處使用串口1的322串口進行測試，所以需要選擇端口1（若使用串口2，則選擇端口2即可），串口模式選擇RS232（若使用485串口，串口模式選擇RS485即可），設置完此界面點擊下方保存并應用，彈出提示后選擇繼續配置，所有參數都設置完之后再重啟就可以

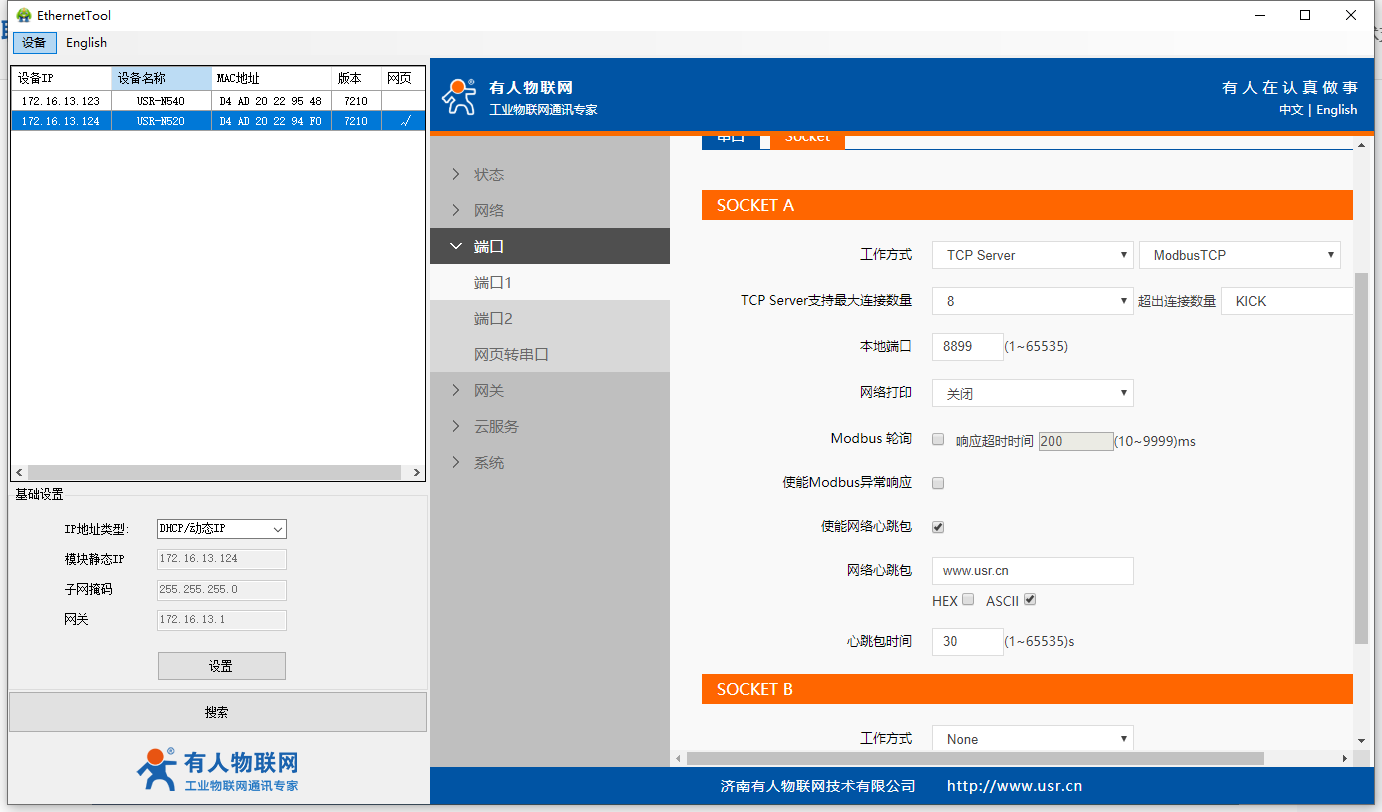

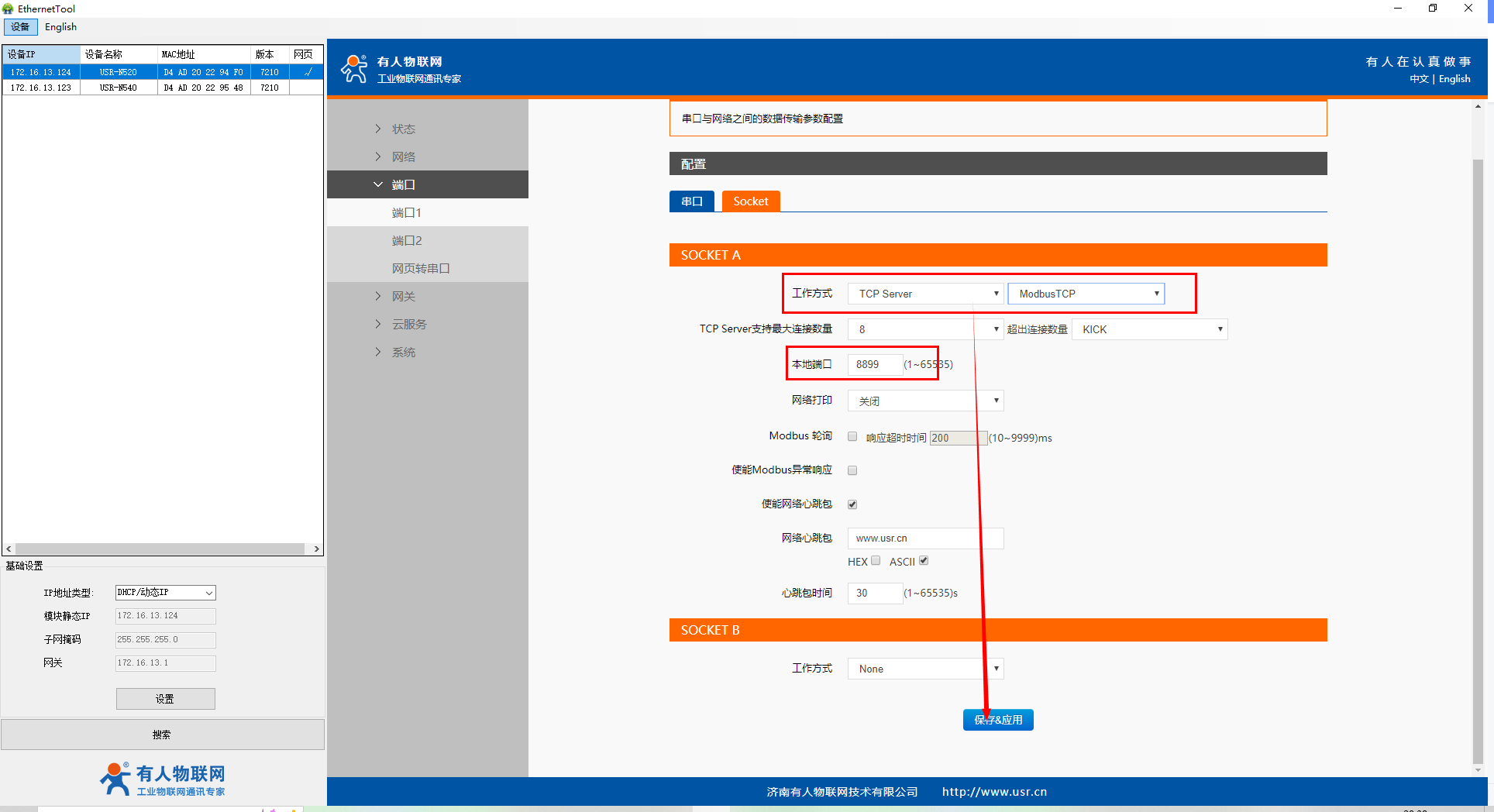

8）繼續在軟件中配置socket參數，工作方式選擇tcp server，本地端口可自定義，啟用modbus tcp功能，其他參數保持默認，設置完成后點擊保存并應用。全部參數設置完成后，點擊重啟。參數重啟后生效

9）設備重啟完畢后可以再進行一次搜索，查看一下修改的參數是否生效

10）串口服務器設備串口使用USB轉232串口線接電腦，電腦打開modbus poll和modbus slave軟件，設置軟件參數

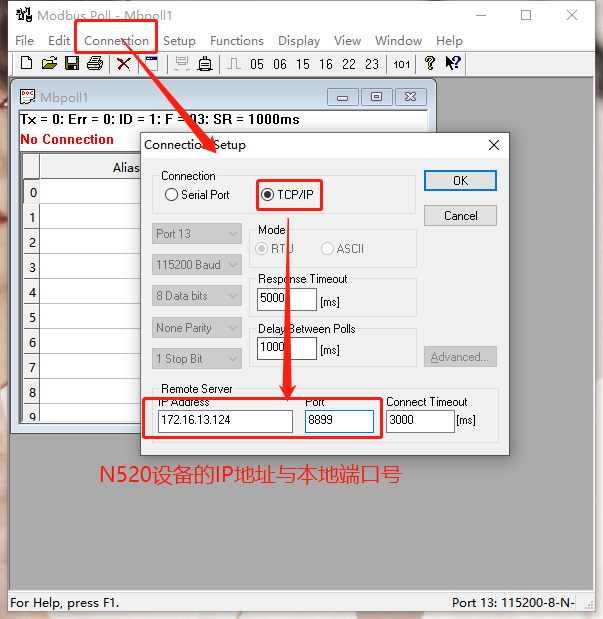

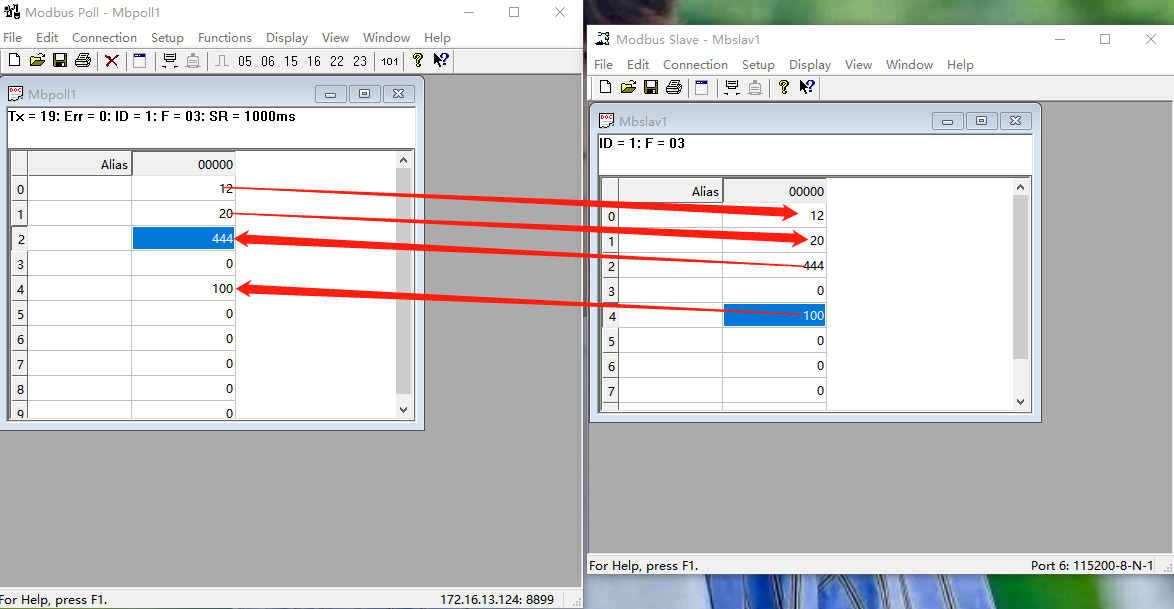

Modbus poll軟件參數：

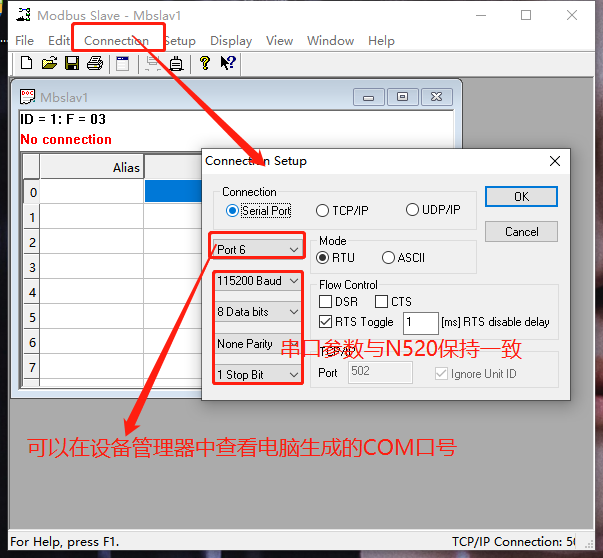

Modbus slave軟件參數：

11）通信測試：串口發送的數據，可以在網絡軟件接收，網絡軟件下發的數據，也可以在串口接收。證明數據雙向透傳沒有問題，至此測試結束
