USR-TCP232-ED2 MODBUS網關功能測試

一、資料下載

USR-TCP232-ED2的說明書：http://www.ggxxsw.cn/Download/493.html

USR-TCP232-ED2的產品使用手冊：http://www.ggxxsw.cn/Download/686.html

USR-TCP232-ED2的AT指令集：http://www.ggxxsw.cn/Download/494.html

USR-TCP232-ED2的H7系列設置軟件：http://www.ggxxsw.cn/Download/383.html

USR-TCP232-ED2的串口網絡調試工具：http://www.ggxxsw.cn/Download/27.html

二、網絡拓?fù)鋱D

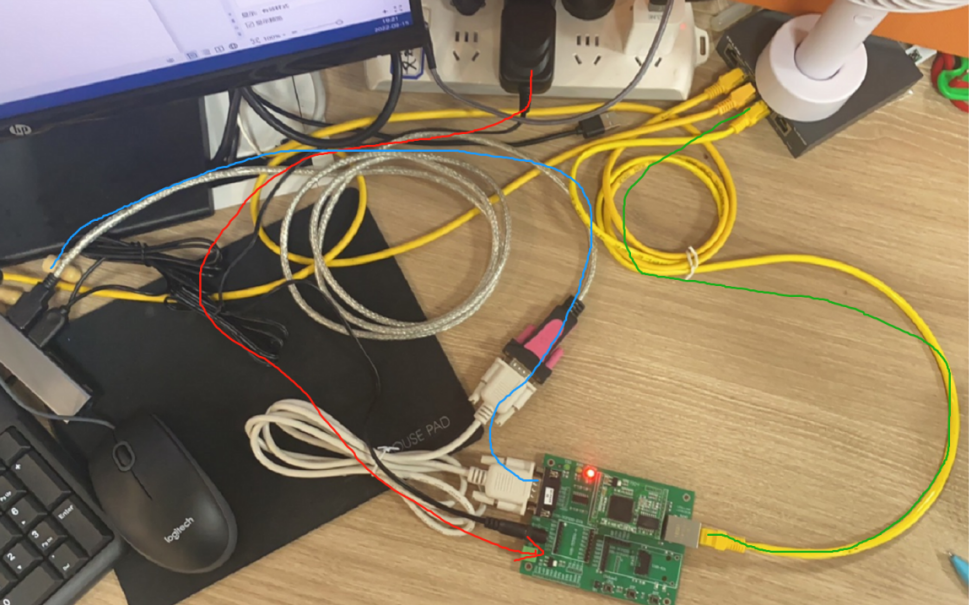

把USR-TCP232-ED2模塊放到評估板上，用232轉usb串口線連接電腦，網口直連電腦，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給ED2模塊供電。

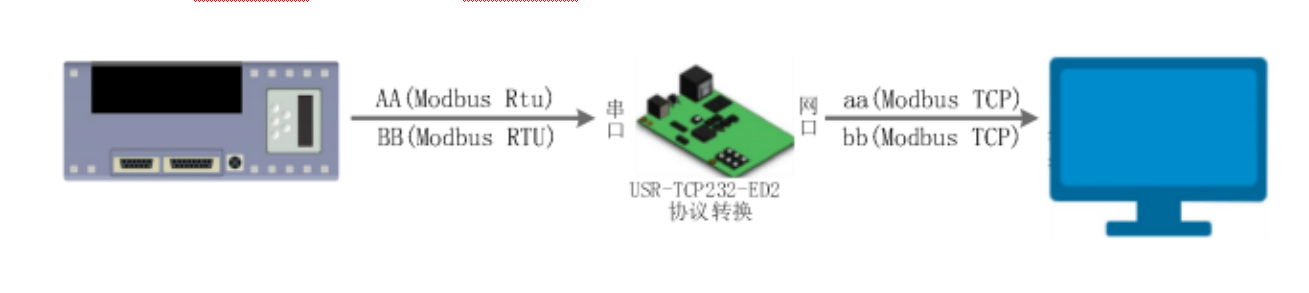

實現的功能：通過設置可以實現 Modbus 串口協議到 Modbus 網絡協議的轉換

三、測試

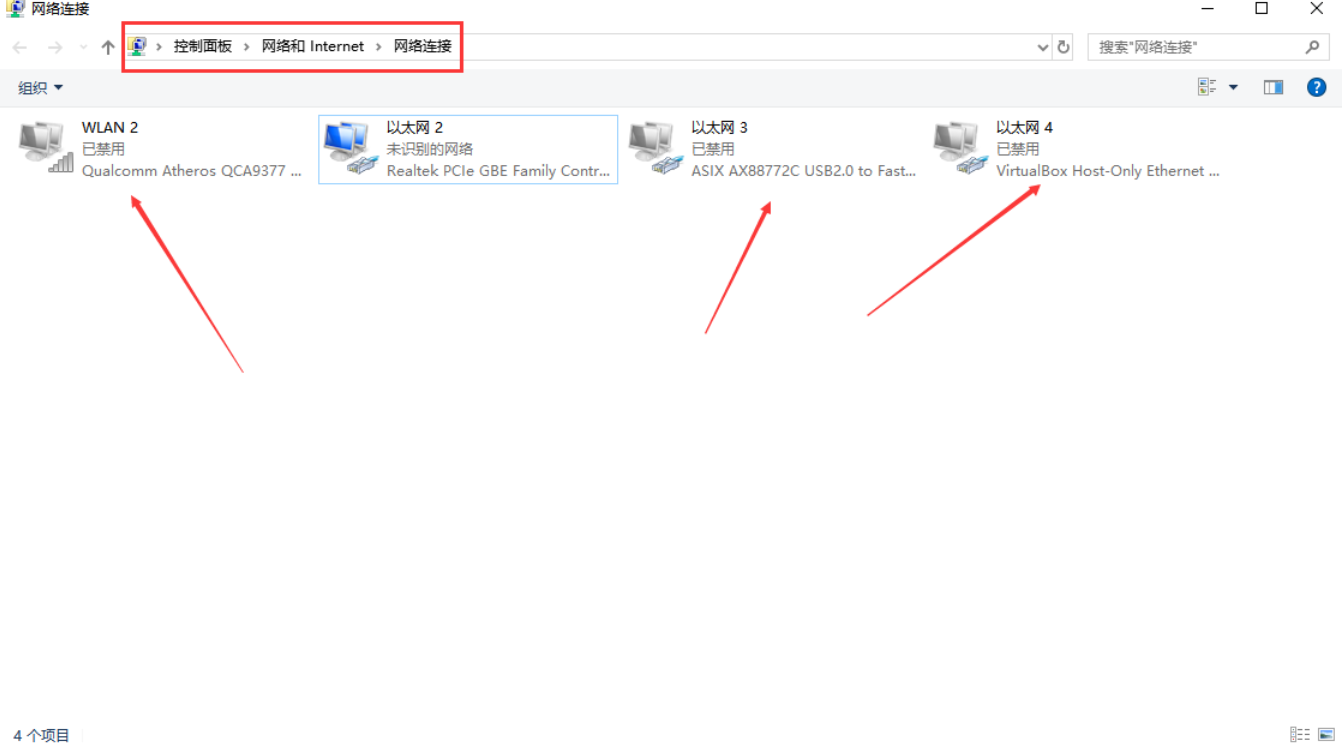

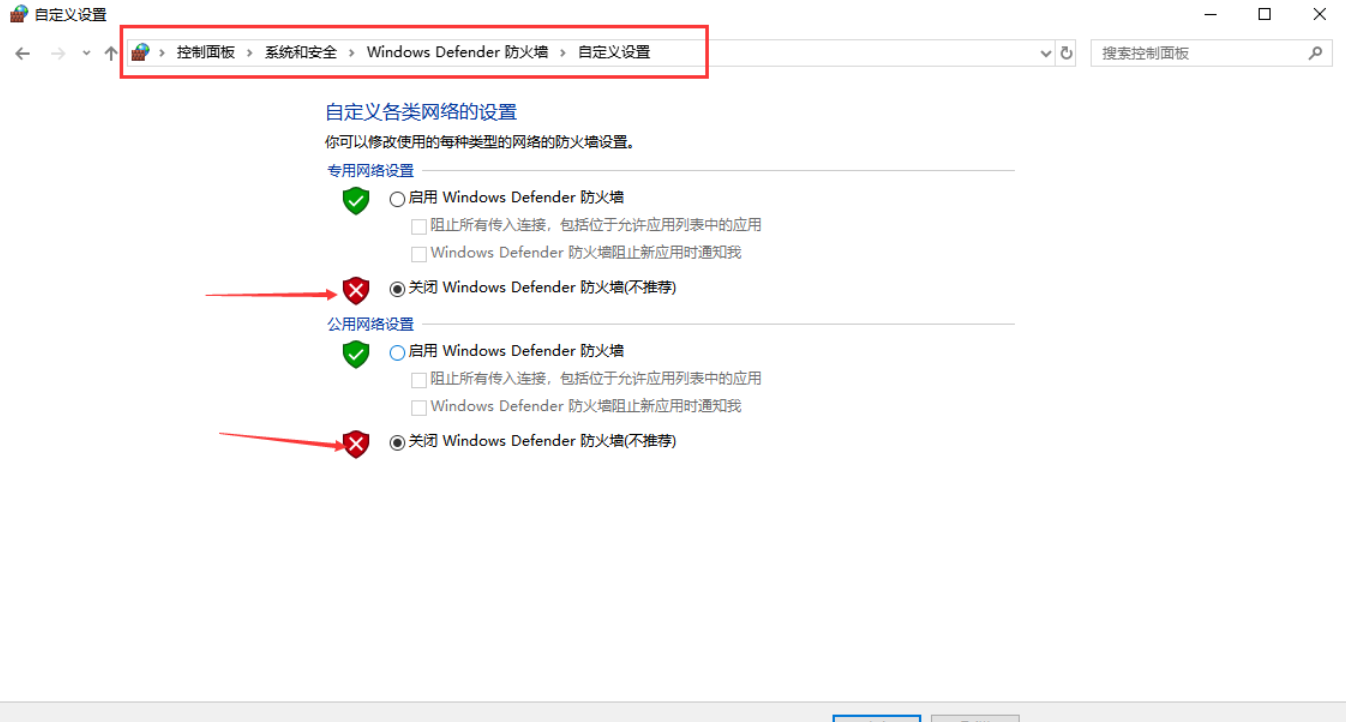

1、設置路徑：控制面板--->網絡和Internet--->網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

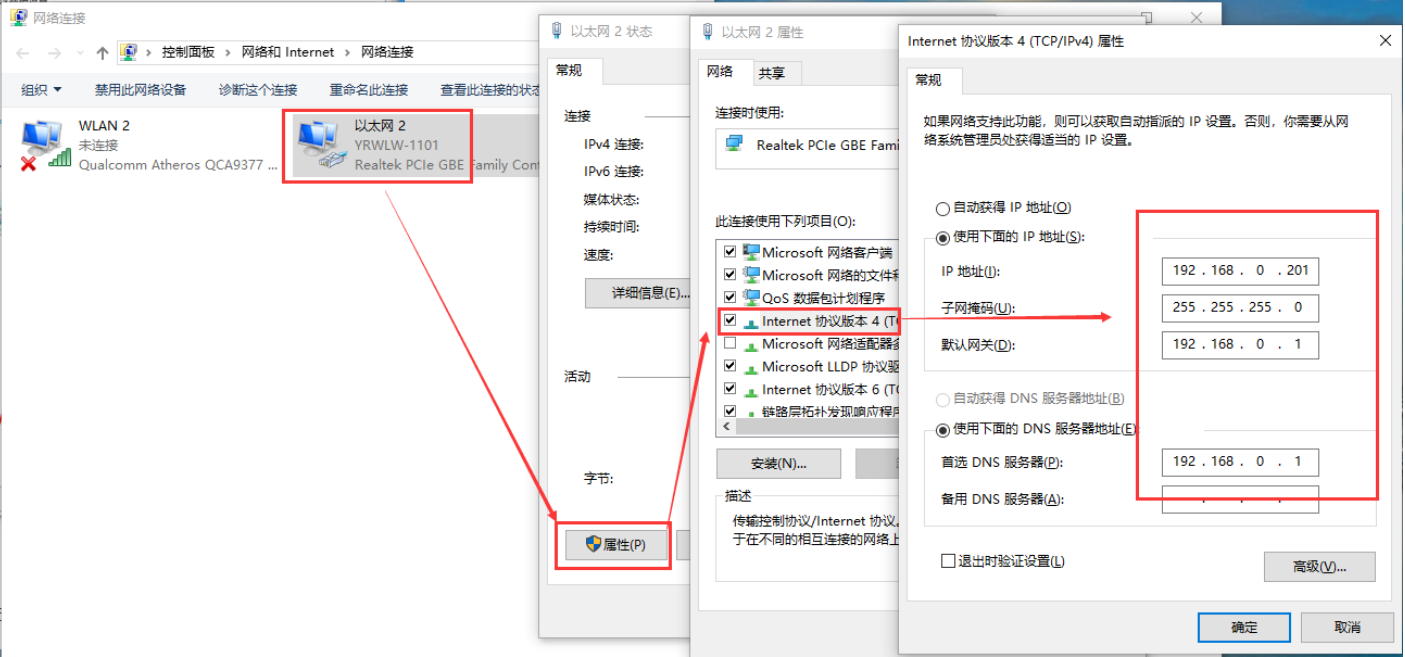

2、給電腦設置靜態IP，設置成302默認連接的IP:192.168.0.201

3、

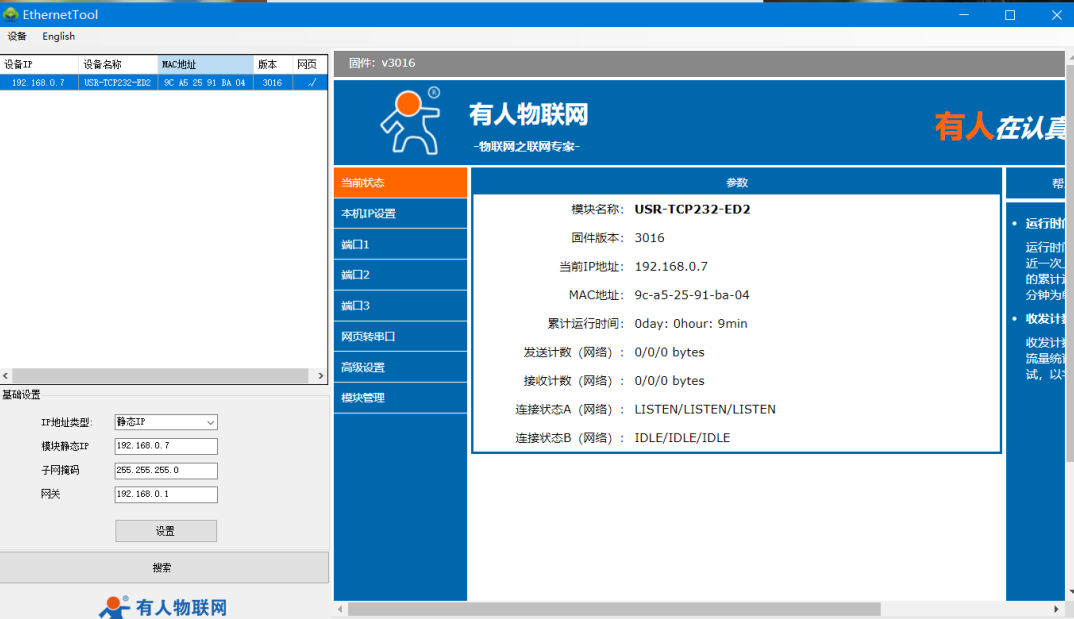

打開設置軟件，點擊“搜索設備”當搜索列表中出現ED2的設備后，單擊搜索到的設備，賬號密碼均為：admin查看其配置信息(上圖為默認配置信息)。

4.ED2 參數設置

串口參數和終端設備保持一致（本案例已默認參數為準）

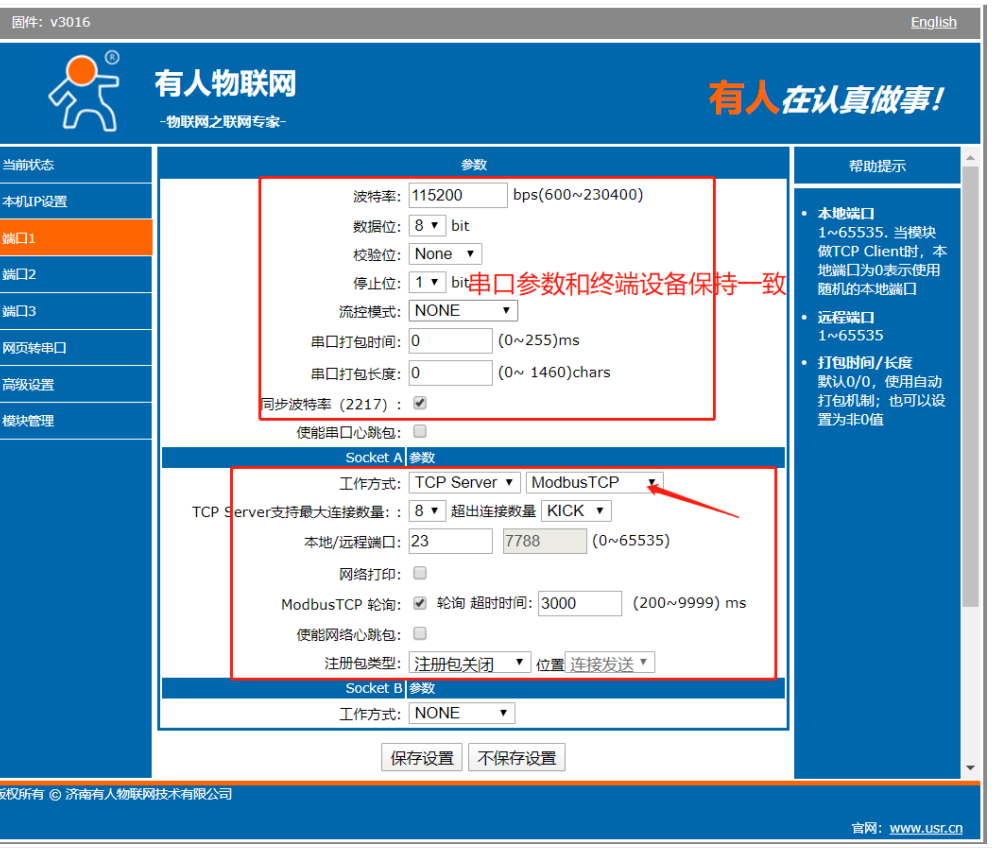

Socket：設置ED2的工作模式是TCPserver，開啟modbus TCP,

輪詢時間可以設置的大點：3000或5000ms

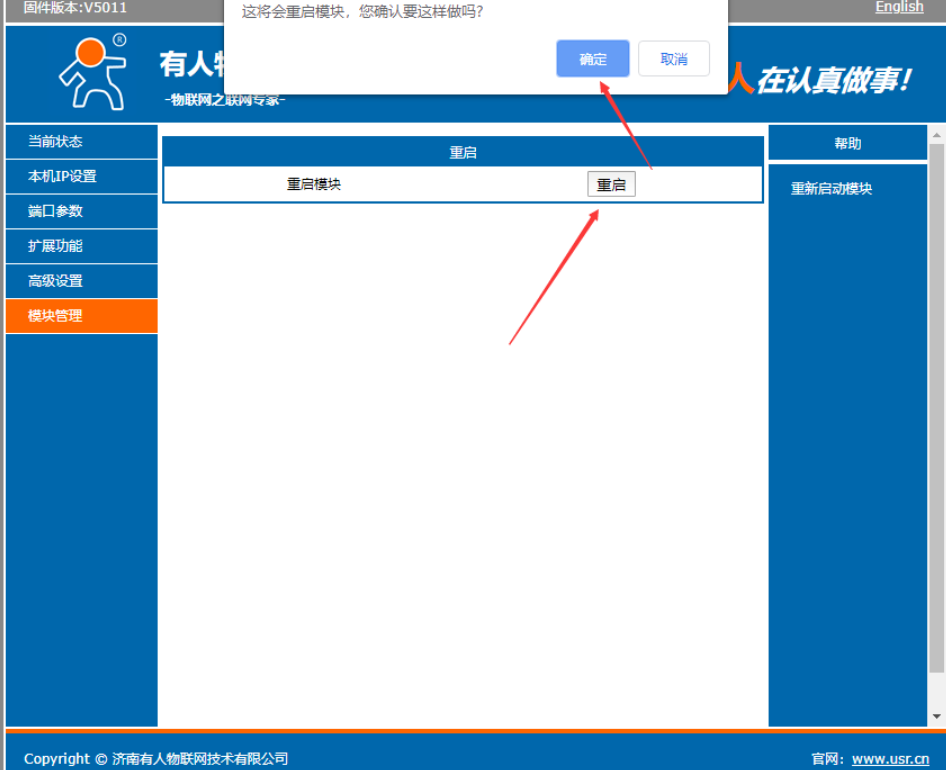

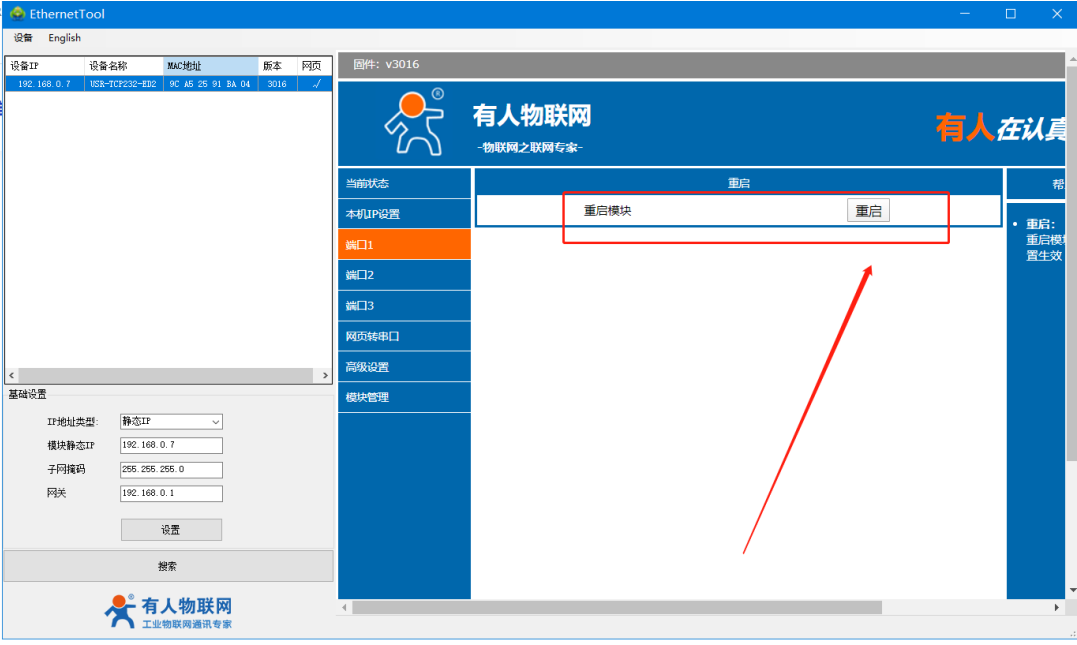

5 設置參數之后，點擊保存設置，重啟模塊

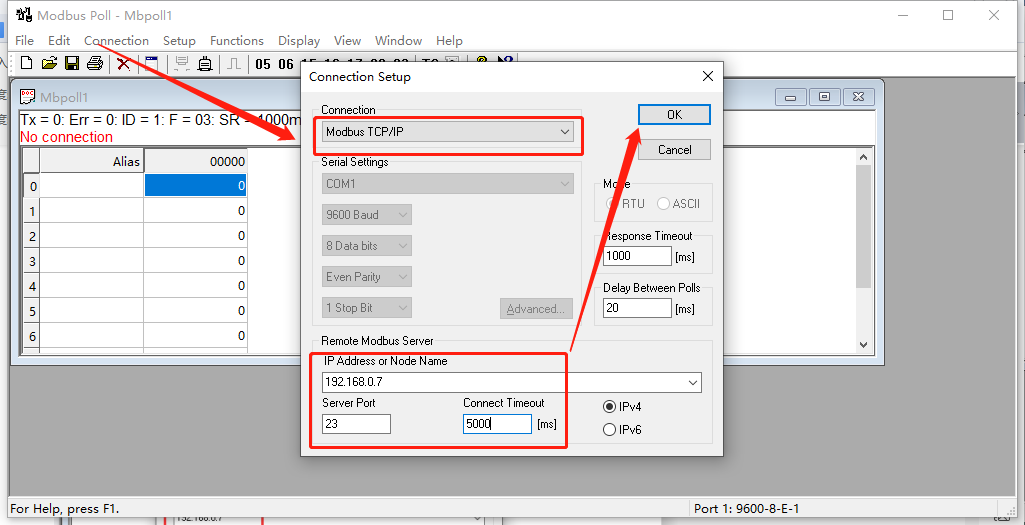

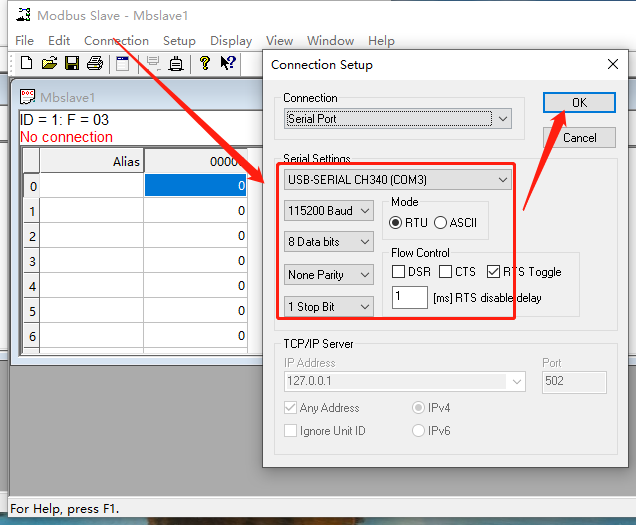

6、打開“slave和poll”軟件，分別設置參數。

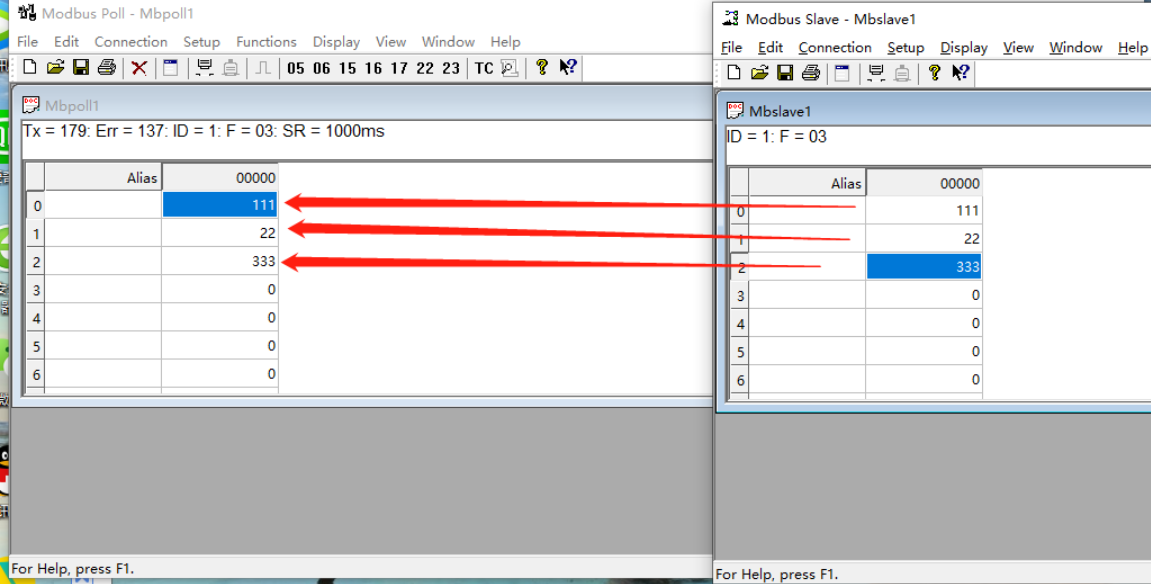

8、測試結果如下：
