USR-TCP232-ED2的說明書：http://www.ggxxsw.cn/Download/493.html
USR-TCP232-ED2的產品使用手冊：http://www.ggxxsw.cn/Download/686.html
USR-TCP232-ED2的H7系列設置軟件：http://www.ggxxsw.cn/Download/383.html
USR-TCP232-ED2的串口網絡調試工具：http://www.ggxxsw.cn/Download/27.html
虛擬串口軟件：http://www.ggxxsw.cn/Product/72.html

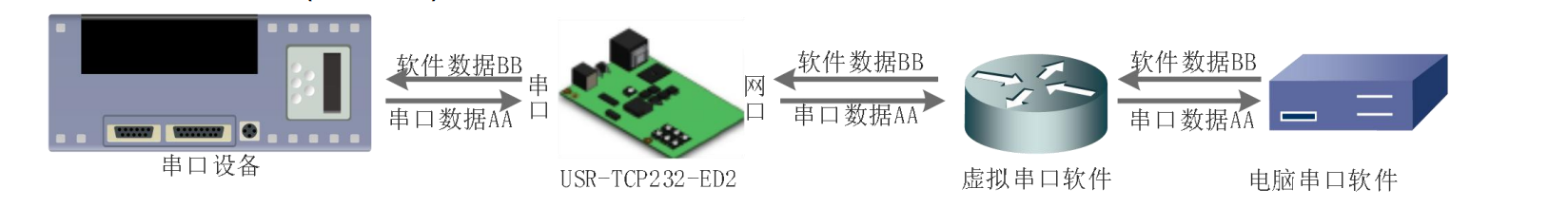

二、數據流向
通過使用配套軟件 VCOM(虛擬串口)，接收指定虛擬串口的數據，然后把該數據以網絡數據的形式發送出去，從而解決 PC 端軟件為 串口方式而無法和聯網設備通訊的問題，方便用戶使用
三、設置步驟
1.硬件連接
把USR-TCP232-ED2模塊放到ED2評估板上，USB-RS232串口接到ED2評估板的232處，注意RS232接線是RX-TX，TX-RX，GND-GND，USB頭插入電腦USB口。
2.電腦設置：

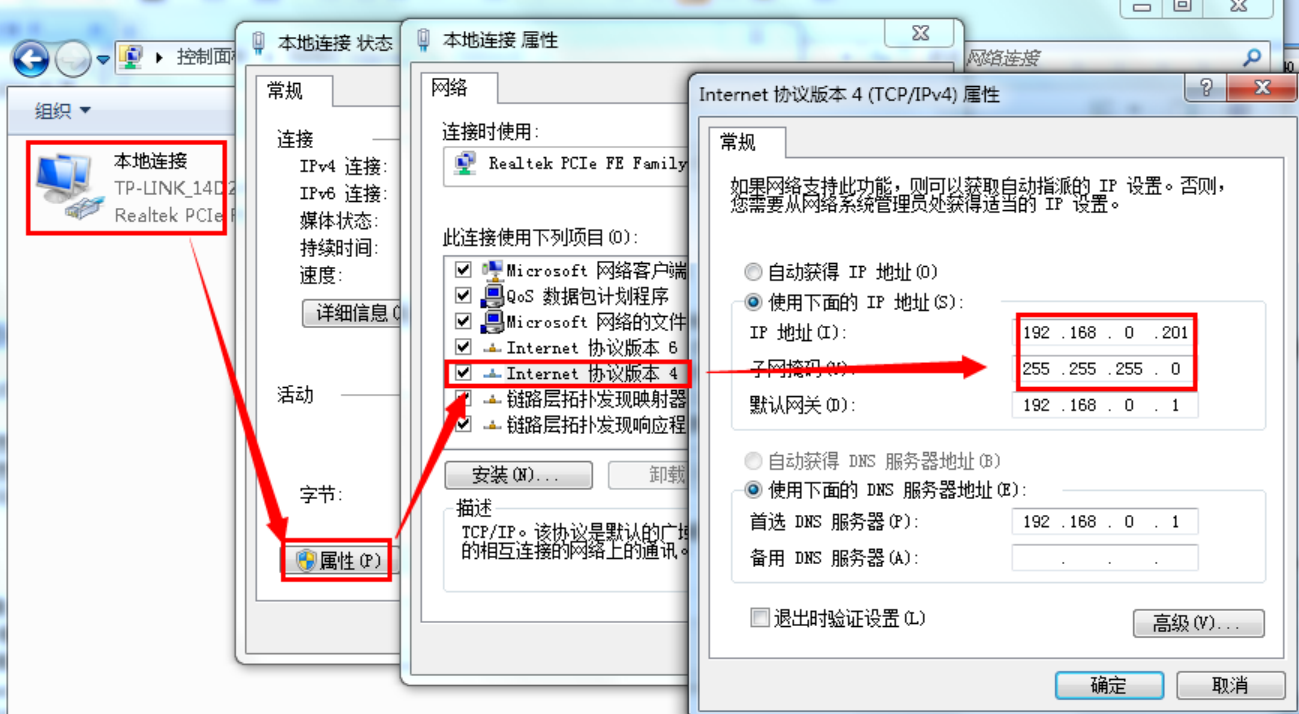

1）電腦本地連接，IP設置和ED2模塊IP同網段，ED2默認IP是192.168.0.7，網關192.168.0.1，電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。

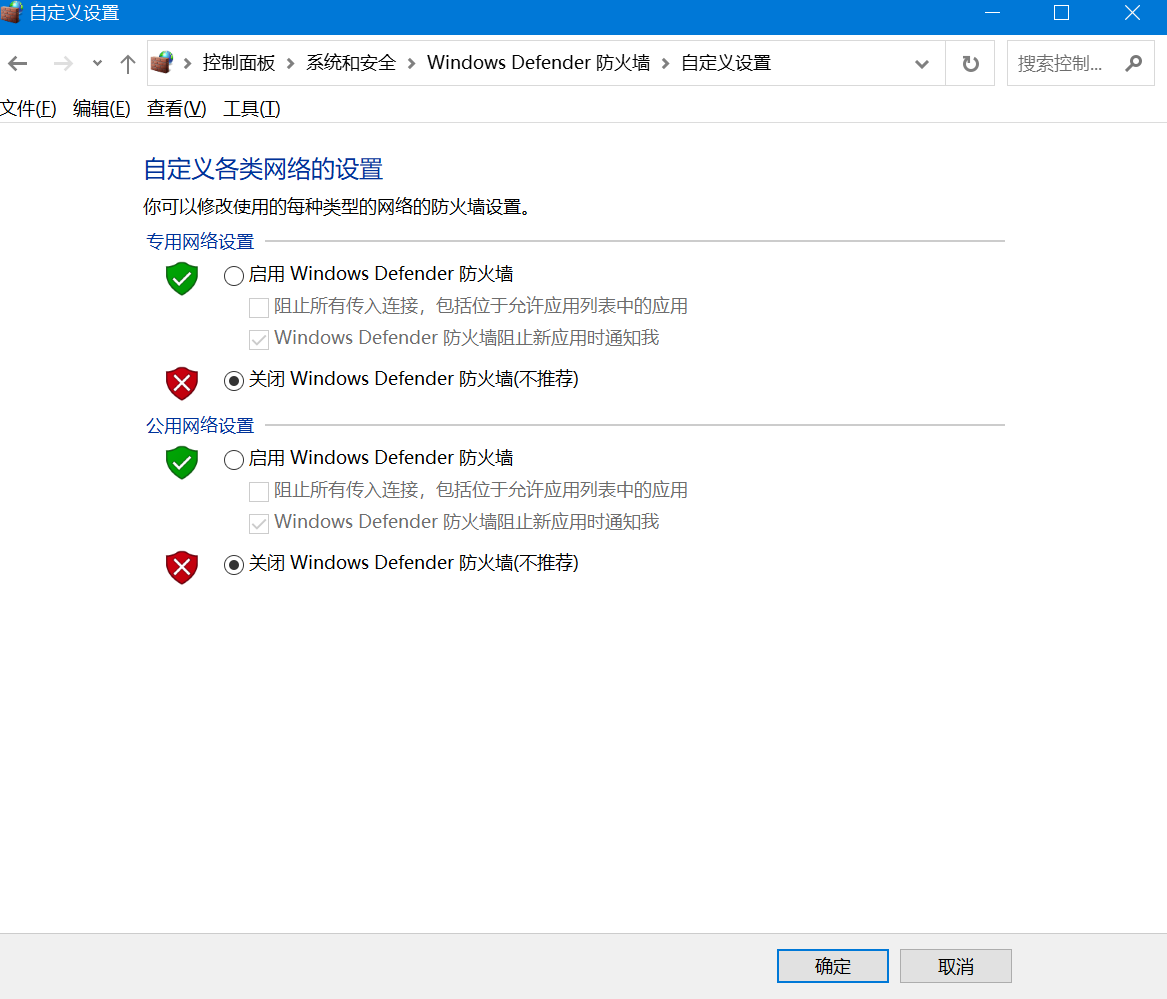

2）電腦關閉防火墻和殺毒軟件

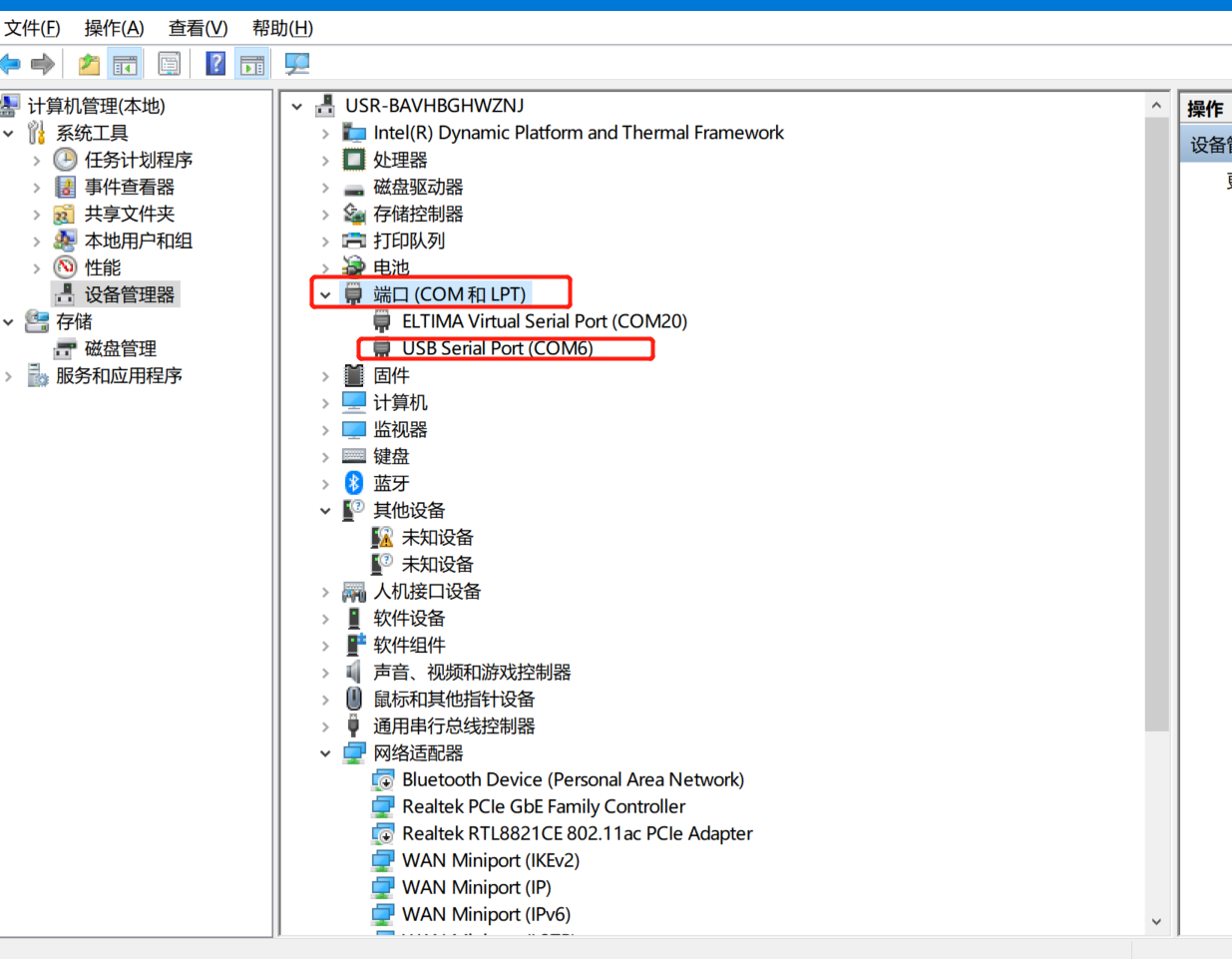

3）檢查USR-RS232串口線的COM口號
找到設備管理器，點擊端口，確認USB-RS232串口線的COM口號，有人的測試電腦是COM6
4）下載并打開H7系列配置軟件：
打開設置軟件，單擊搜索，找到設備之后，單擊產品名稱信息彈出輸入用戶名admin和密碼admin，點擊確定。在右上角點擊中英文切換。

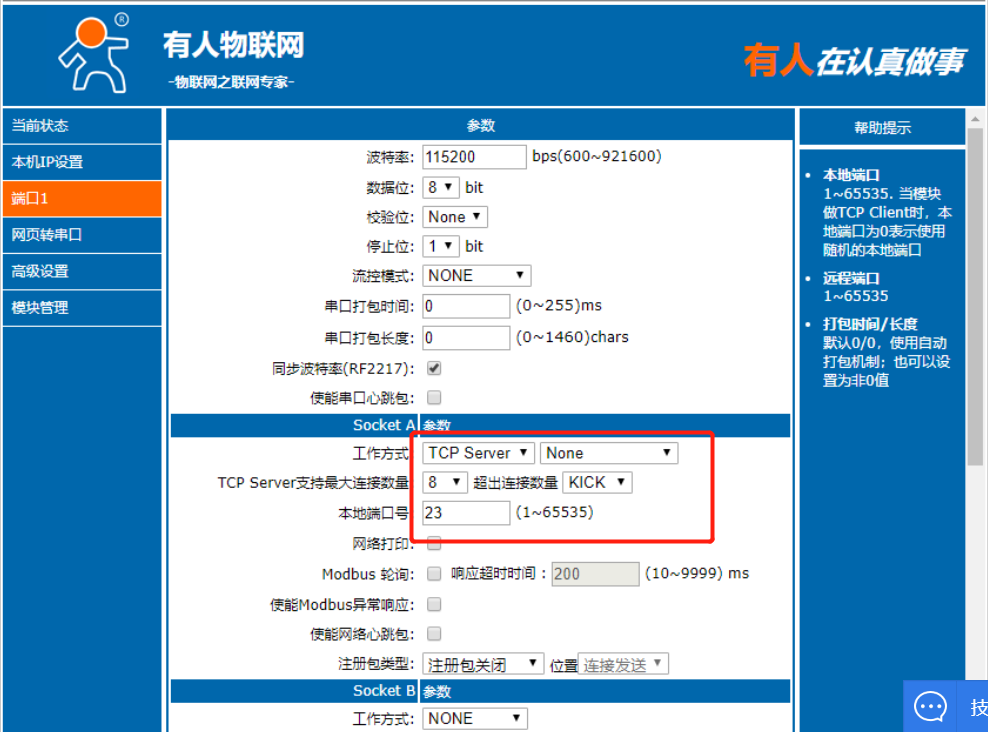

設置端口1參數
設置 ED2 為 TCP Server 模式，方便用戶更換電腦，依然能夠連接設備。
然后“保存設置”，“重啟”模塊。
3. 手動設置虛擬串口軟件方式和 ED2 連接

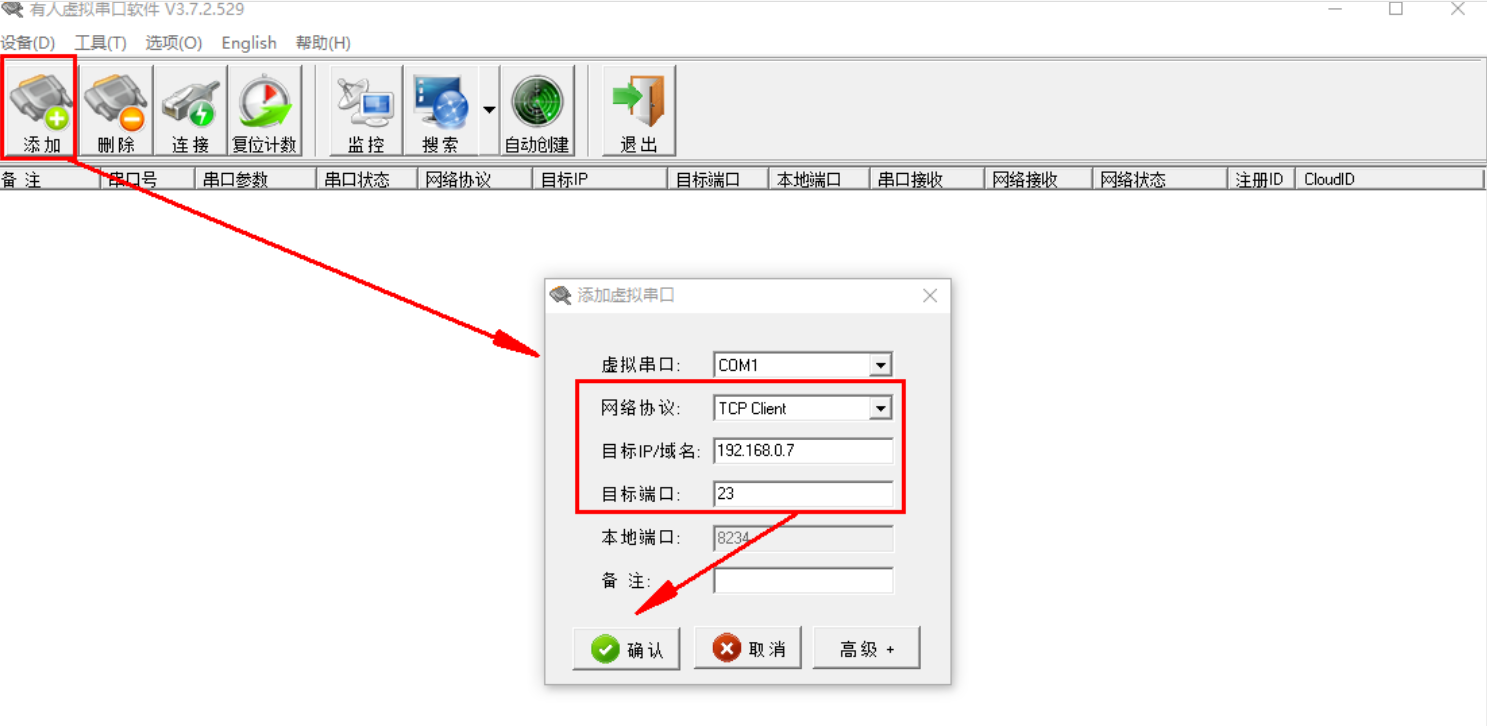

（1） 打開虛擬串口，設置點擊添加串口，選擇串口號為 COM1(選擇 COM 號一定要避開已經存在的 COM 口) 網絡協議選擇 TCP Client，目標域名/IP 設置成 ED2的IP，目標端口號設置為 ED2 的端口號，備注填寫自己的設備名稱

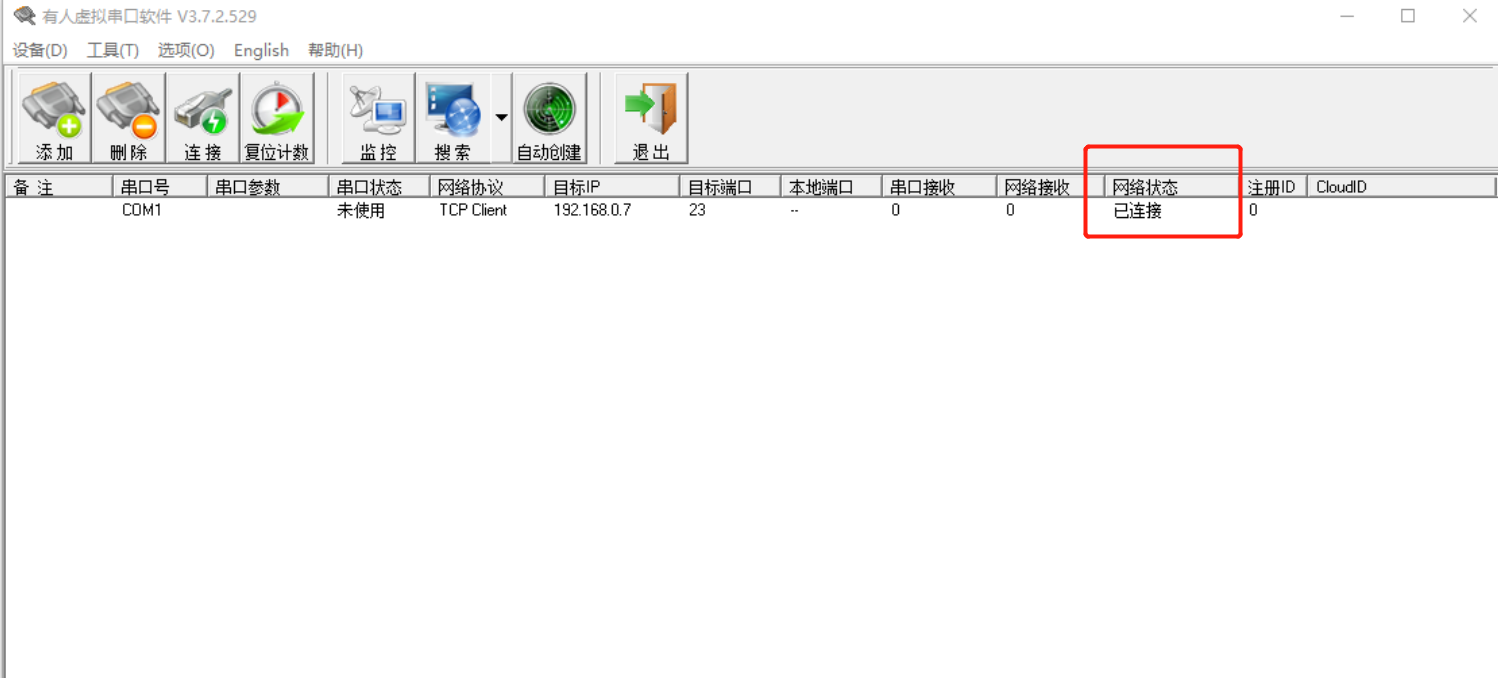

（2）點擊確定，觀察連接是否建立，顯示連接建立表明已建好連接，然后就能雙向透傳數據

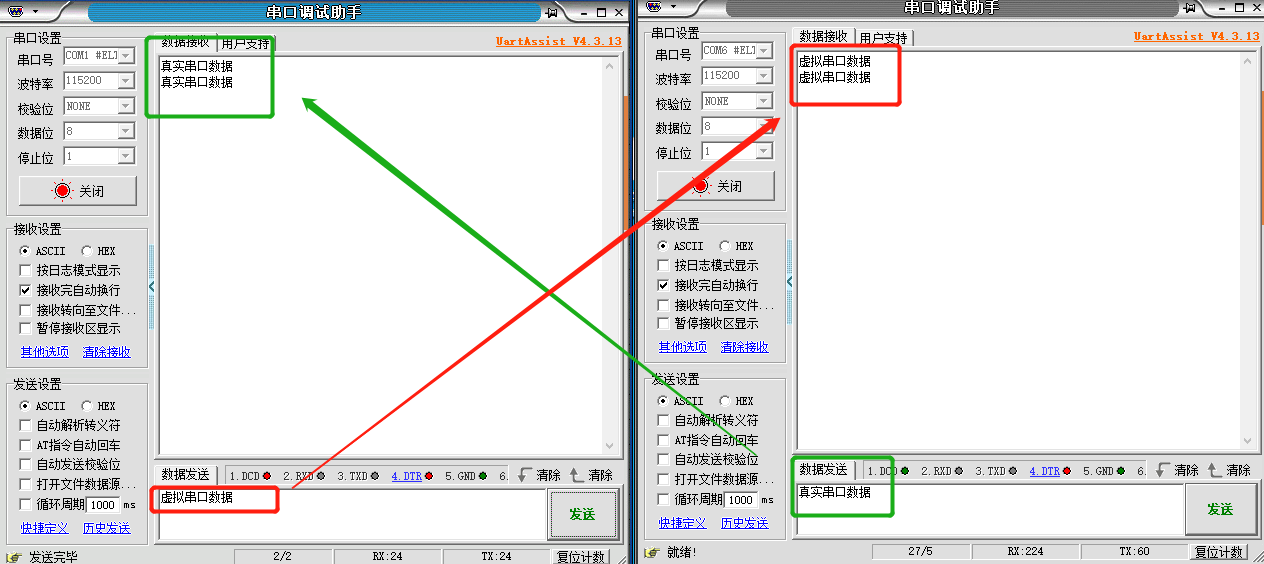

打開2個串口網絡助手，一個用USB-RS232 串口線實際COM6口打開，串口參數和RS232串口參數保持一致，波特率、數據位、停止位、校驗位。
另一個用虛擬串口COM1打開，串口參數和RS232串口參數保持一致，波特率、數據位、停止位、校驗位。
測試兩個串口之間的數據傳輸，就是ED2真實串口和虛擬串口之間的數據傳輸。
