USR-7S4 系列往手機短信發送使用案例

注意：無法使用電信的sim卡來發送短信的

本案例適用于405tf

一、 下載設置軟件和說明書

設置軟件：http://www.ggxxsw.cn/Download/694.html

說明書：http://www.ggxxsw.cn/Download/556.html

軟件設計手冊：http://www.ggxxsw.cn/Download/560.html

硬件設計手冊：http://www.ggxxsw.cn/Download/570.html

二、準備工作

1、USR-7SX-EVk 測試底板一塊

2、USR-LTE-7S4模塊 數量一個

3、電源適配器 5V數量1個

4、USB-RS232串口線 數量一條

5、電腦 數量一個

三、硬件連接

（1）7S4模塊裝上sim卡，將模塊安裝在測試底板上，接上天線，用USB轉RS232將模塊連接到電腦上，給設備供電

(2) 指示燈狀態：

Power亮起：說明供電正常

Work亮起：說明固件啟動正常，基本可以斷定4G模塊沒有問題

NET閃爍：4次/s說明是4G網絡；3次/s說明是3G網絡；2次/s說明是2G網絡；不亮說明聯網有問題

四、設置步驟

（1）打開設置軟件，選擇對應的串口號、波特率、校驗位、數據位、停止位

默認串口參數：115200 N 8 1

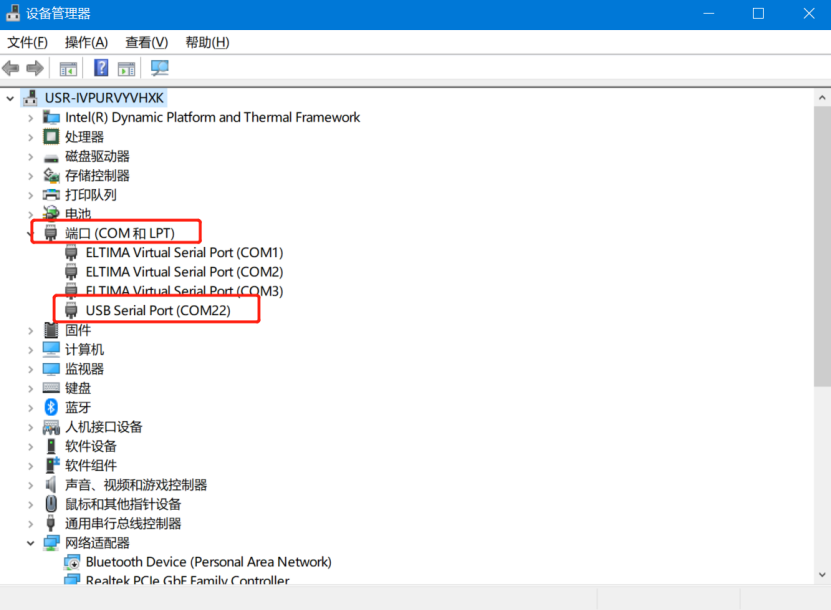

注：串口號可以在電腦的“設備管理器-端口”查看

(2)打開串口——進入配置狀態——設置相關參數——設置并保存所有參數

注：點擊進入配置狀態，如果模塊能返回+ok的字符，說明電腦和模塊連接是沒有問題的

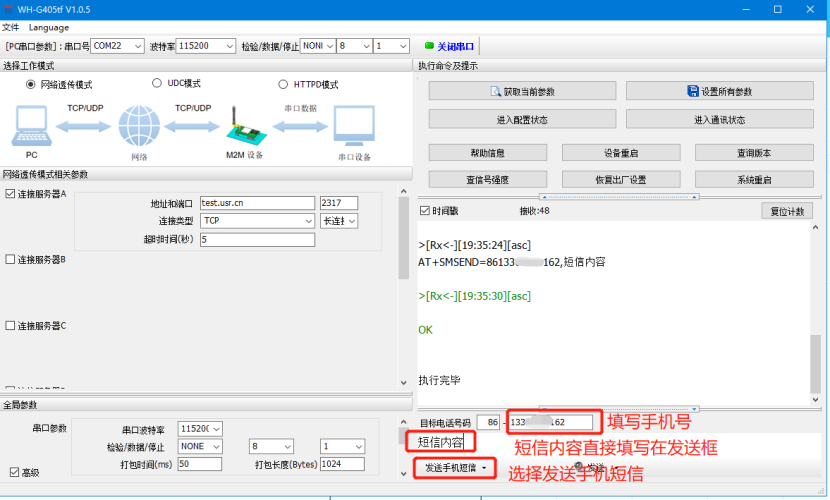

（3）點擊進入配置狀態，然后發送AT+SMSEND=86133xxx,短信內容

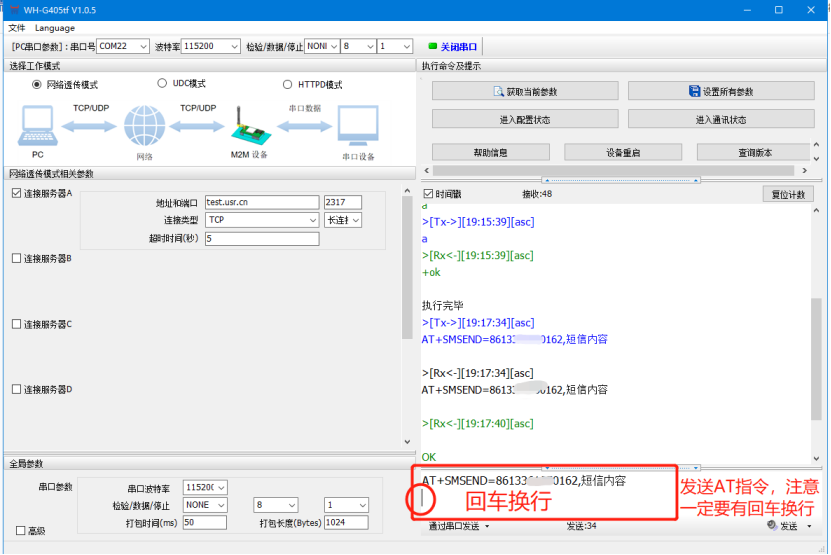

注意：AT指令后面需要加回車換行

（4）也可以用軟件上的發送手機短信，但是注意：這種其實也是通過AT指令發送短信的，也需要先進入配置狀態的，否則無法發送成功。

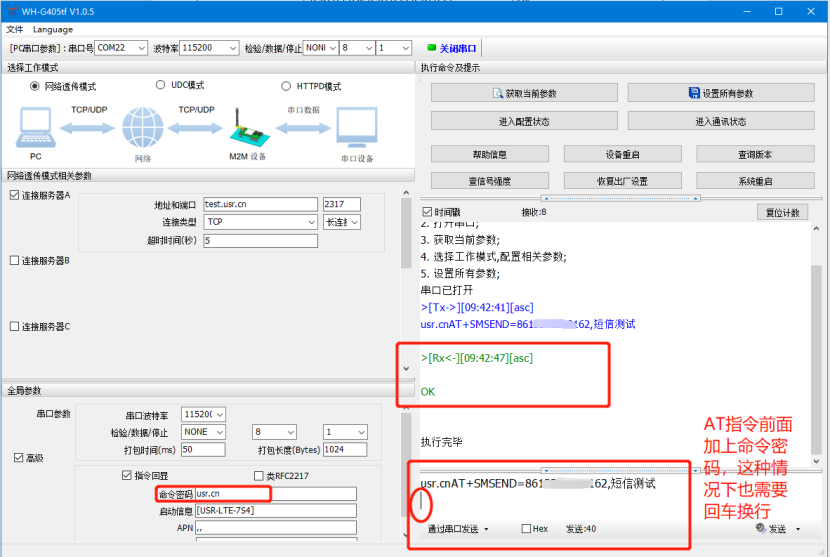

(5) 如果不想進入配置狀態直接發送短信的話，可以用密碼+AT指令的格式實現，AT指令最后也是要加回車換行的.密碼出廠默認是usr.cn
