WH-LTE-7S4 V2套接字分發協議
一、資料下載
WH-LTE-7S4 V2說明書：http://www.ggxxsw.cn/Download/556.html
WH-LTE-7S4 V2設置軟件：http://www.ggxxsw.cn/Download/694.html
二、硬件鏈接方式

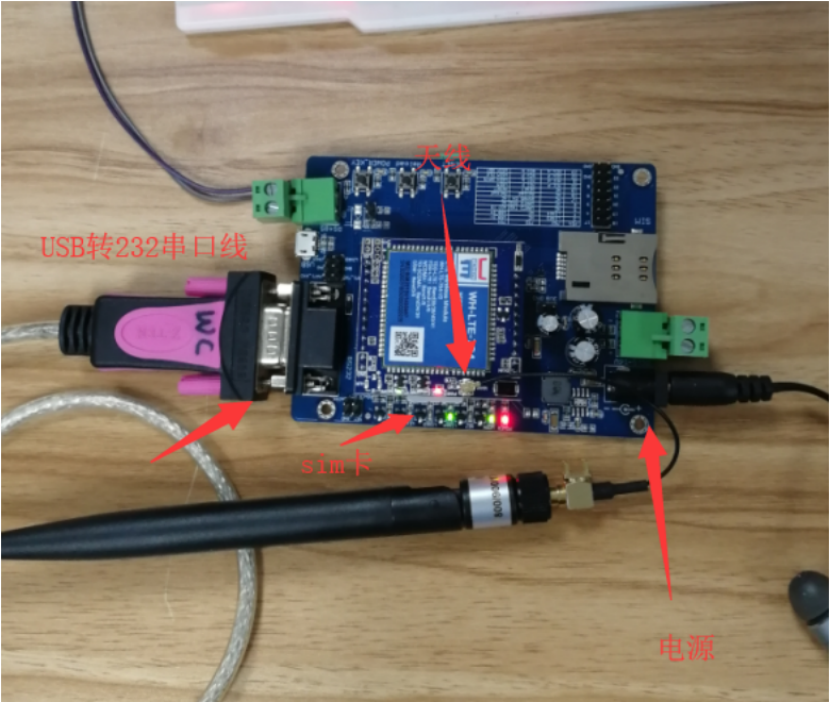

硬件連接：
將4G模塊USR-LTE-7S4 V2安裝在測試底板上，安裝上天線，，正確放入SIM卡，使用USB轉RS232的串口線（公頭）與測試底板連接。
指示燈狀態：
USR-LTE-7S4測試底板插上配套的電源設配器，觀察底板上指示燈的狀態，或是USR-LTE-7S4 V2上指示燈狀態，如下所示，說明模塊一切正常，已連入服務器，可以開始測試通信。
二、測試步驟
1>首先將USB插在電腦的串口上，查看串口號，打開設置軟件，選擇正確的COM口、波特率等參數，并點擊打開串口

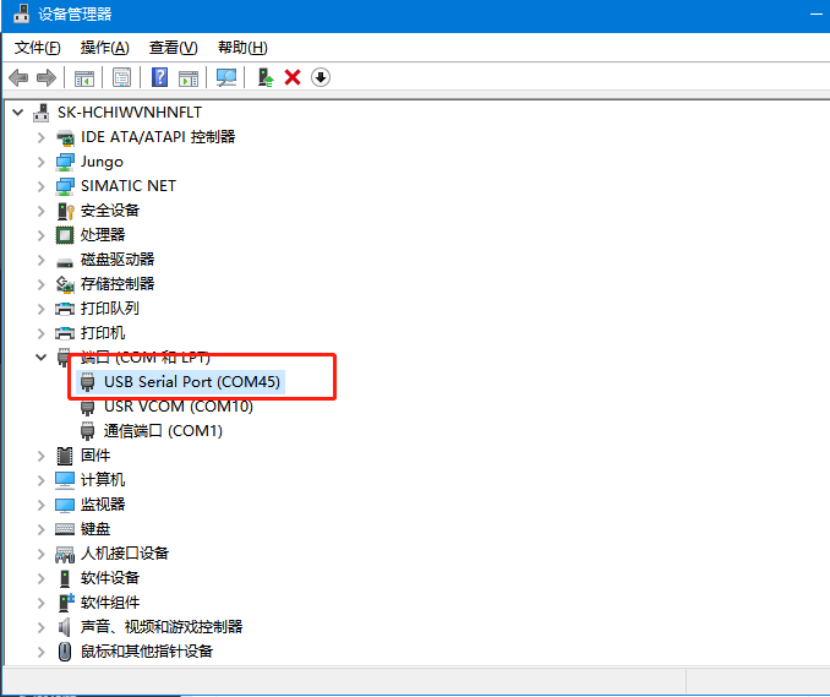

注意：以win10為例，查看串口號可在“我的電腦”->“管理”->“設備管理器”->“端口”中查詢。

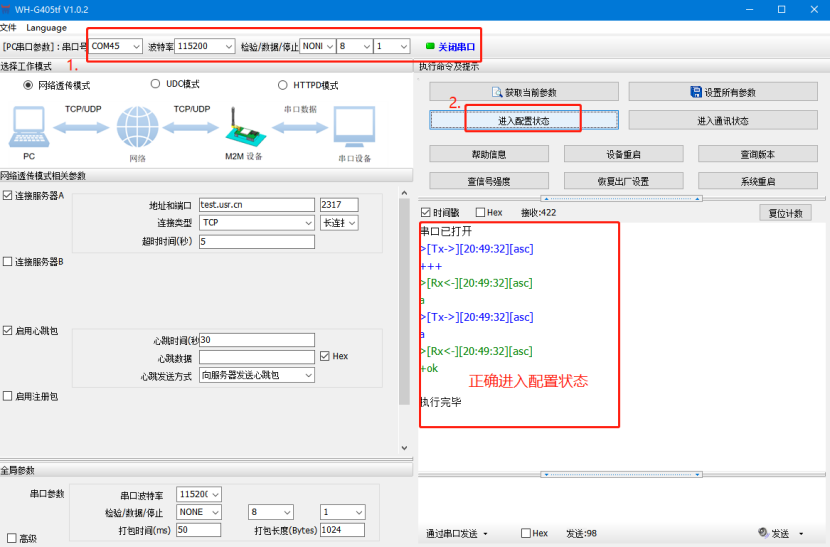

2>打開串口——進入配置狀態——設置相關參數——設置并保存所有參數
注：點擊進入配置狀態，如果模塊能返回+ok的字符，說明電腦和模塊連接是沒有問題的

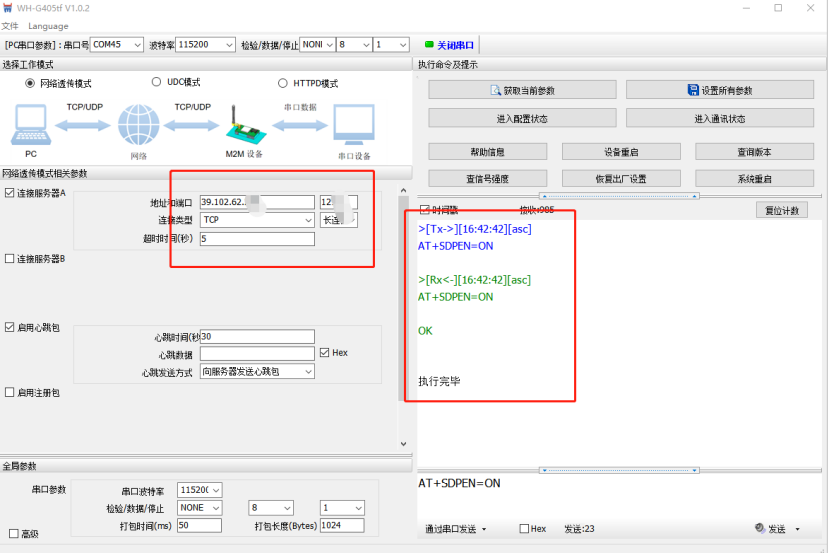

3>使能socket套接字分發功能：發送AT+SDPEN=ON(AT指令后需要加回車換行)，設置連接的服務器地址和端口號，然后重啟設備使設置生效。
注：我用的是我司購買的阿里云服務器，大家以實際使用服務器為準填寫
4>重啟后，模塊會主動連接服務器，通過串口發送指定格式的數據出去。
注意：以hex格式發送

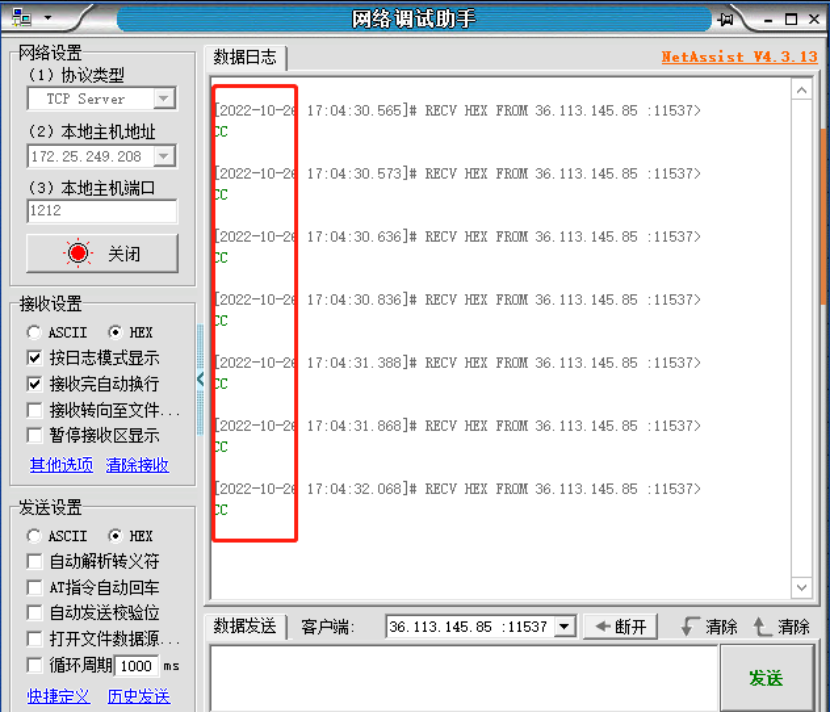

服務器收到的數據：

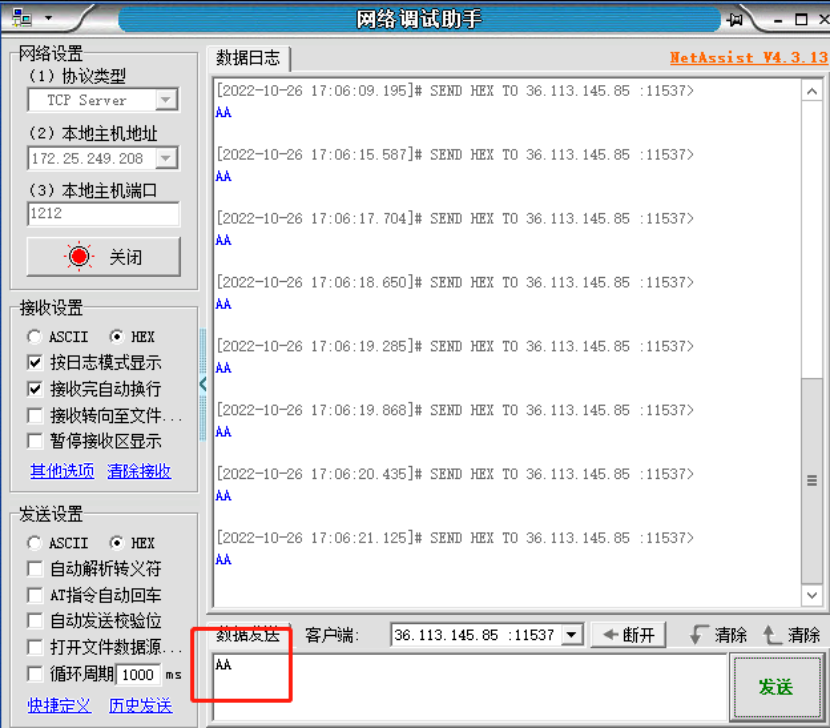

服務器發送數據給模塊：

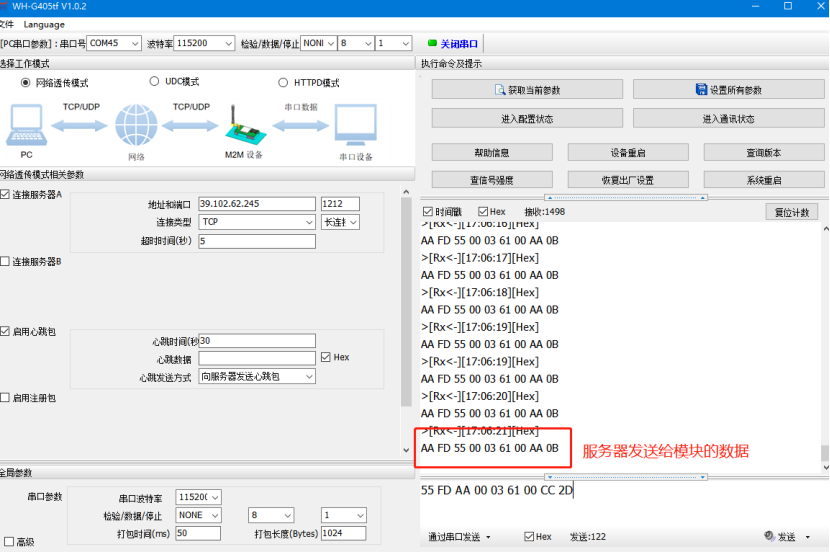

設備收到的數據：
