一、資料下載

1、USR-DR15x說明書：http://www.ggxxsw.cn/Download/1051.html

2、USR-DR15x規格書：http://www.ggxxsw.cn/Download/1052.html

3、USR-DR15x設置軟件：http://www.ggxxsw.cn/Download/1050.html

4、串口調試助手：http://www.ggxxsw.cn/Download/27.html

二、準備工作

1、USR-DR154產品 數量1個

2、電源適配器 12V 數量1個

3、手機數量1部

4、電腦數量1臺

三、連接框圖

485轉usb（Modbus Slave）-----DR154------MQTT 服務器--------MQTT客戶端

說明：本案例中，串口設備用電腦端的Modbus Slave軟件模擬串口從機來測試

四、手機微信掃碼配置參數

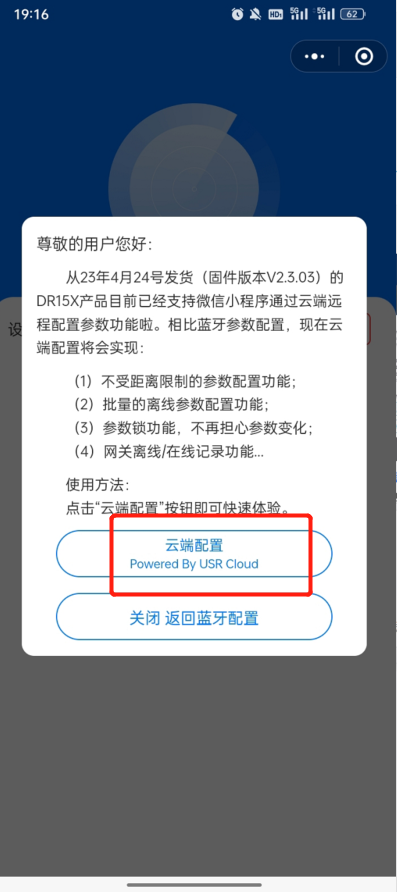

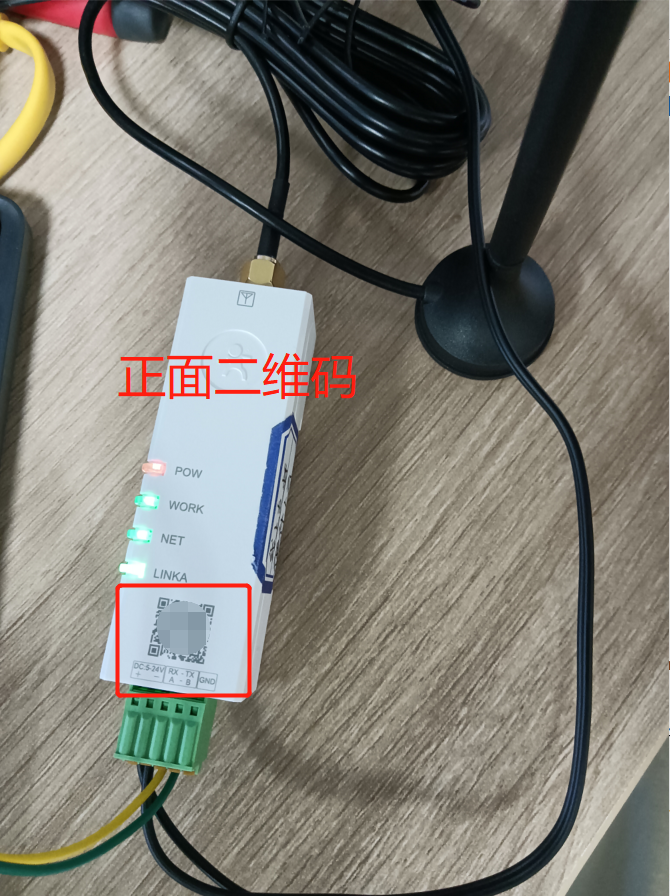

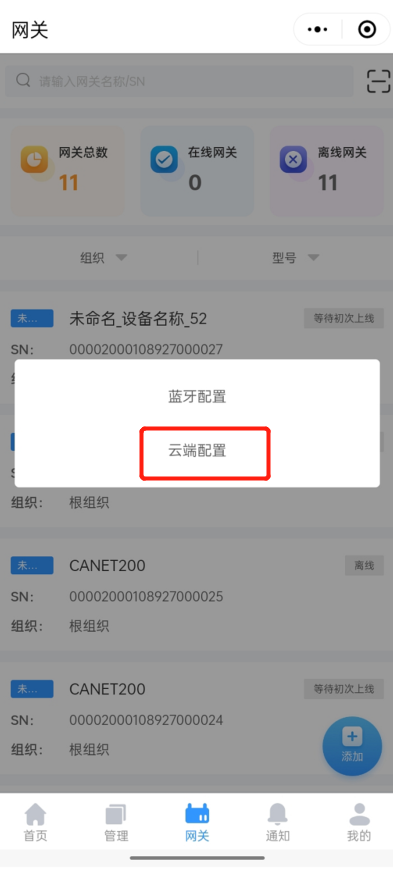

1.打開微信掃一掃DR154正面二維碼，并點擊“云端配置”。（打開手機藍牙功能）

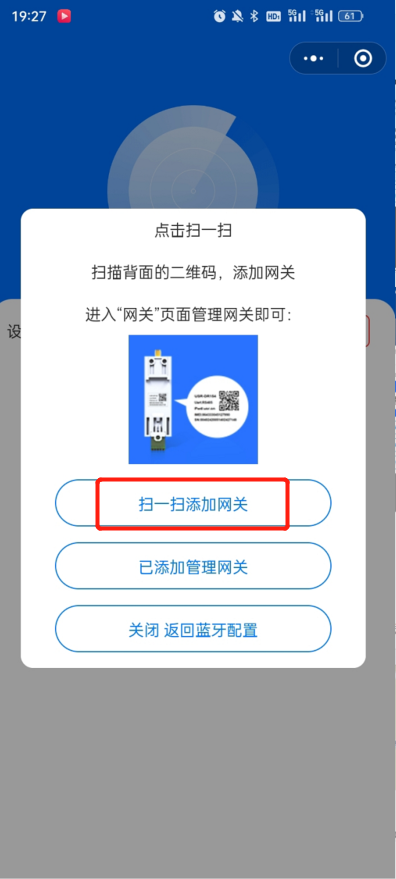

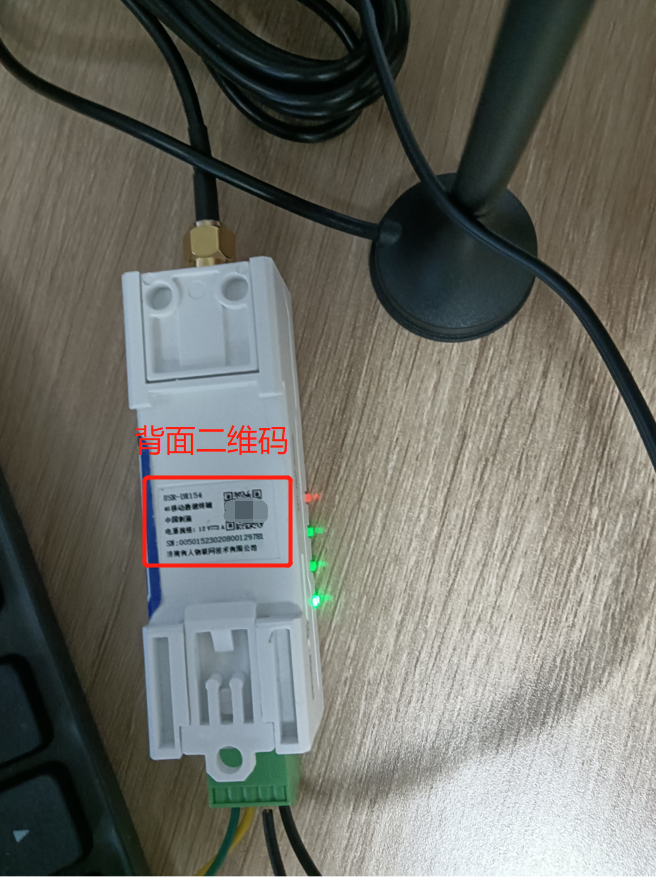

2.點擊“掃一掃添加網關”，掃一掃DR154背面二維碼。

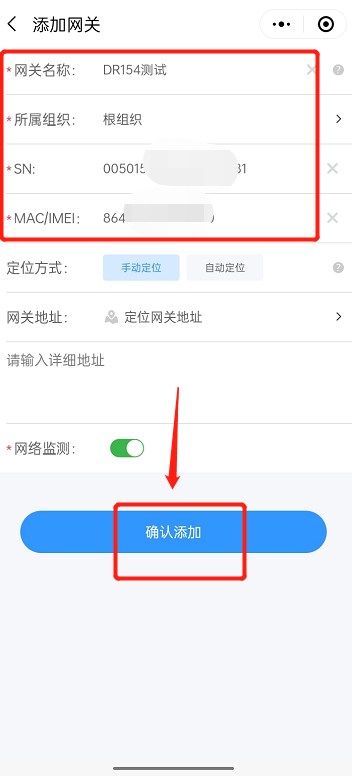

3.然后點擊“云端配置”并添加網關。

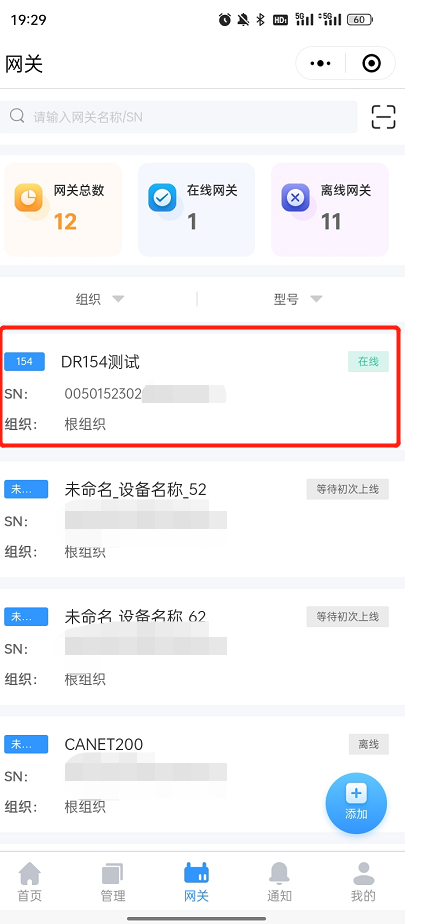

4.稍等一會兒，DR154就會顯示在線狀態。

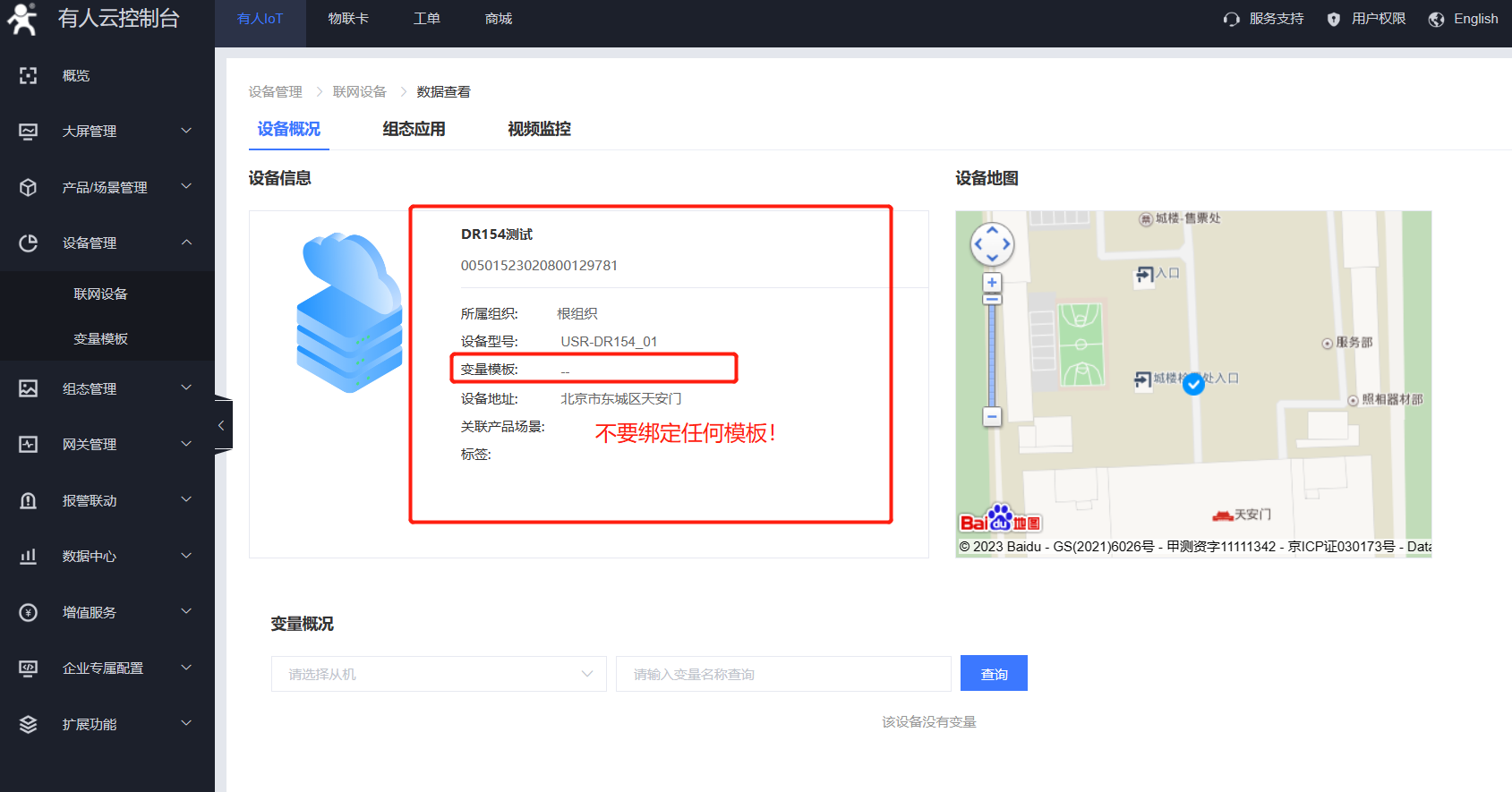

此時注意：DR154不要在云端綁定任何模板，不然DTU會自動切換到有人云模式。

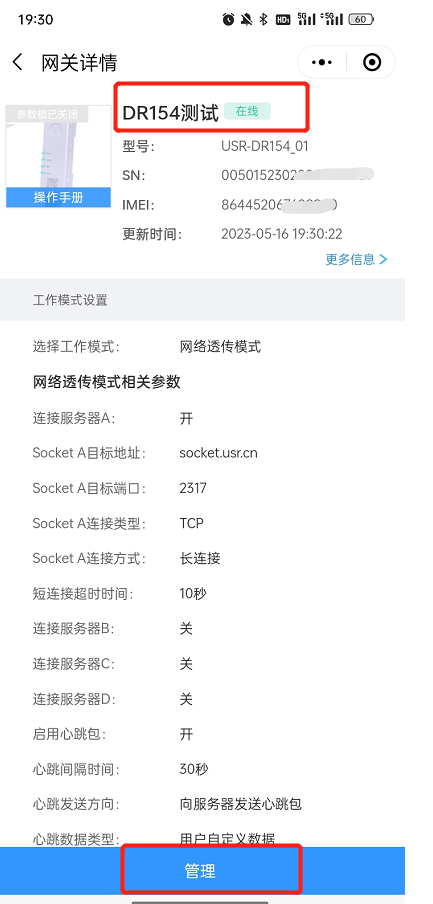

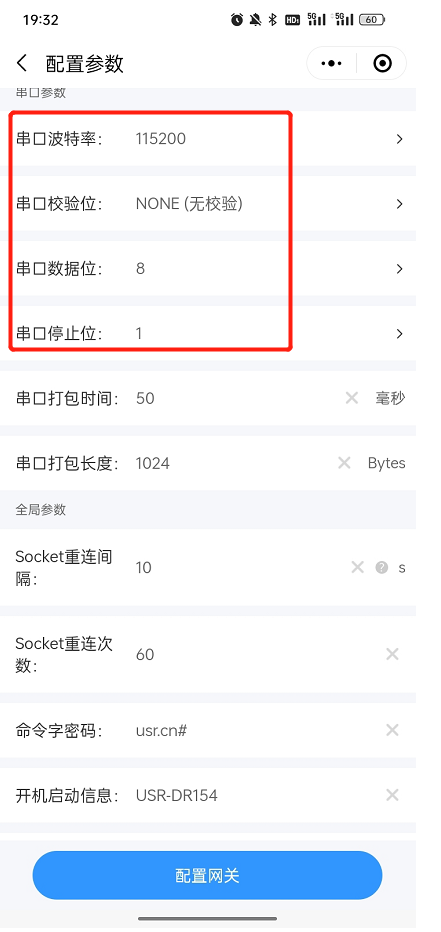

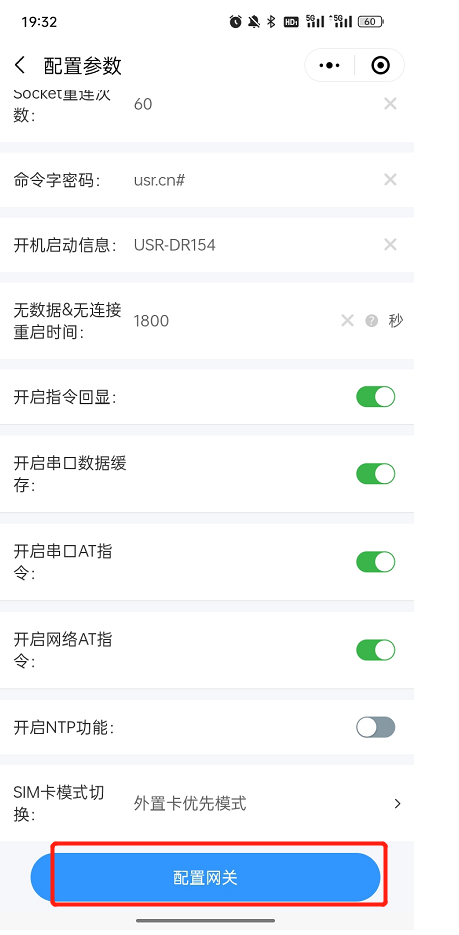

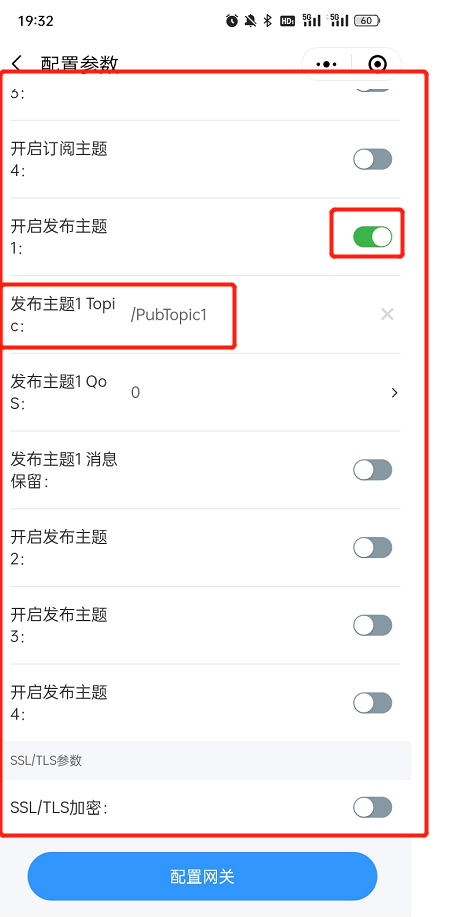

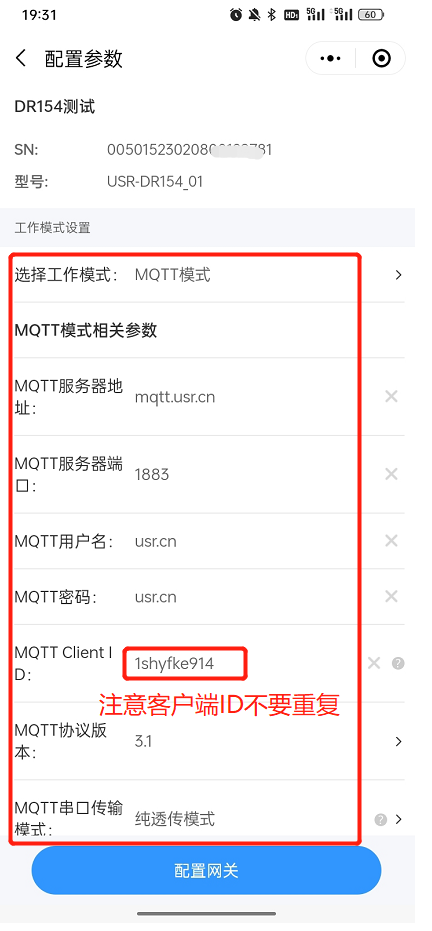

5.點擊下方的“管理”，可以設置DTU的MQTT參數，設置完所有參數后，需要點擊“配置網關”。
我司MQTT默認服務器：mqtt.usr.cn 端口：1883
MQTT默認賬號：usr.cn
MQTT默認密碼：usr.cn 可供客戶測試使用。

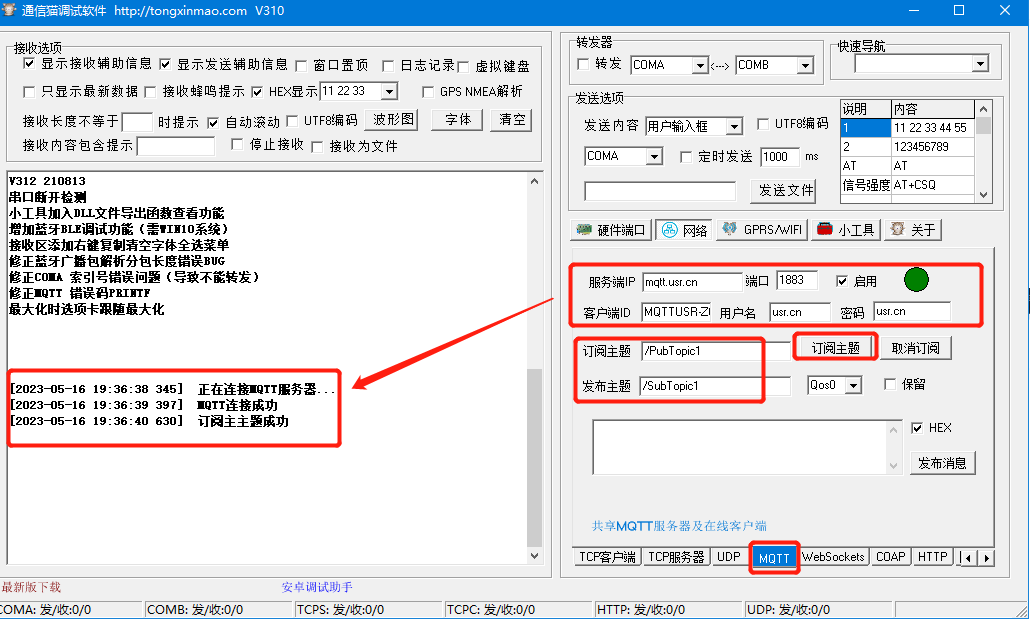

五、打開MQTT客戶端軟件，連接MQTT服務器，并設置好訂閱主題和發布主題。

六、數據測試

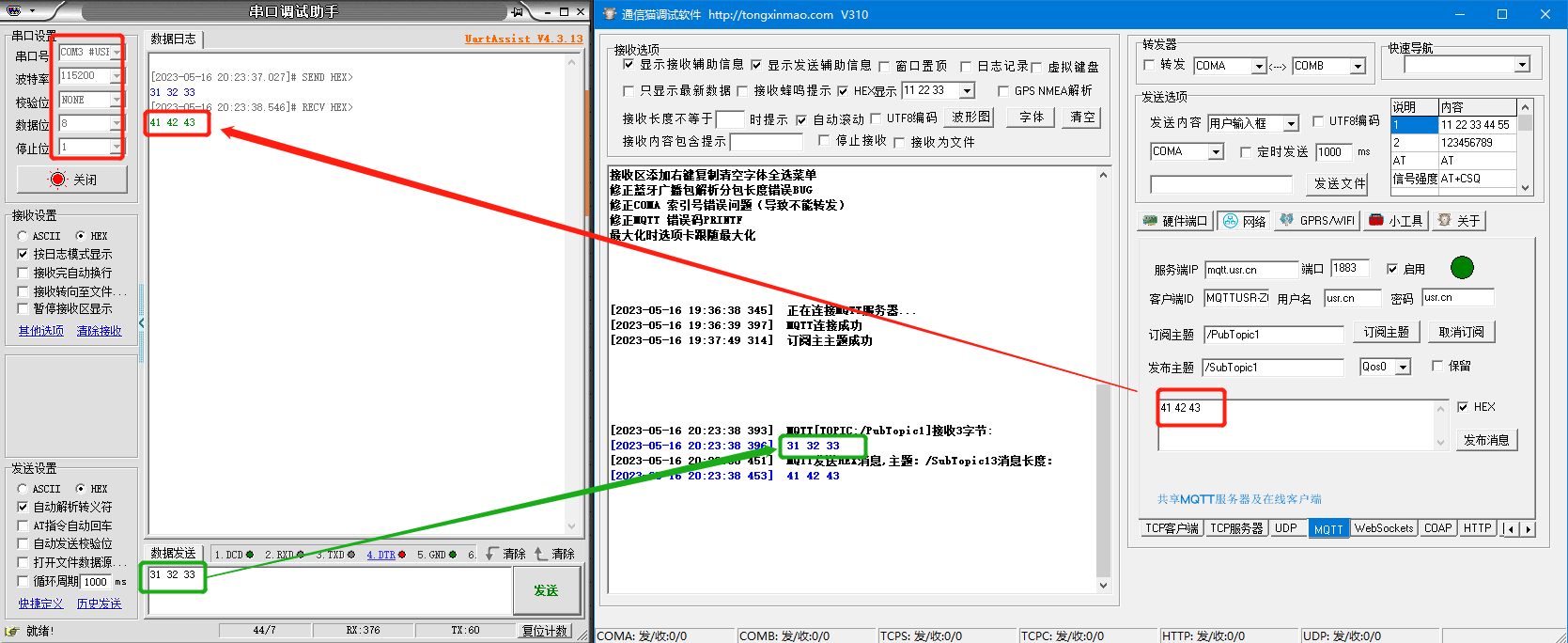

打開串口助手，選擇好串口參數，串口助手和MQTT客戶端成功互發數據。

七、常見問題解決辦法

附件1

USR-DR15X設備上電信號指示燈不亮怎么辦？

答：

一定要連接4G天線！！！

使用外置卡設備

1、查看卡托插卡方向

2、確認使用的是普通手機卡還是物聯卡？手機卡是否存在停機無流量狀態，物聯卡有沒有在其他聯網設備內使用過，是否有機卡綁定機制，可以將手機卡放置手機測試上網狀態正常后放置設備內。物聯卡如果機卡綁卡可以聯系出卡商做處理。

使用設備內置卡

1、設備上電內置卡會自動激活，如果沒激活可以聯系我司技術提供卡號做手動激活

2、可以在使用收貨手機卡注冊登入物聯卡平臺查看內置卡流量使用情況，流量不足可以購買加油包或者變更套餐

3、可以進入配置狀態發送AT+SIMSWITCH=0,1鎖定內置卡

4、是否使用我司出貨配帶電源是匹配，檢查供電電壓是否正常

以上步驟排查完設備信號指示燈仍然不亮聯系我司技術返修處理。

附件2
MQTT服務器收不到USR-DR15X的串口數據
1、檢查DR154的串口參數跟485終端設備參數是否保持一致
2、需要檢查MQTT服務器是否正常可以被連接，也可以使用我司MQTT服務器進行測試
3、觀察MQTT客戶端軟件是否成功連接上MQTT服務器
4、MQTT客戶端軟件的訂閱主題對應了DR15X的發布主題，MQTT客戶端軟件的發布主題對應了DR15X的訂閱主題

撰寫人：史瑋
