1、設置軟件http://www.ggxxsw.cn/Download/939.html
2、說明書http://www.ggxxsw.cn/Download/1104.html
3、AT指令集http://www.ggxxsw.cn/Download/1002.html
將7S1插在7S1 的測試底板上,使用USB轉232串口線接到7S1測試底板的串口上,插到電腦上,使用直流電源12V接到7S1的測試底板上給設備供電。

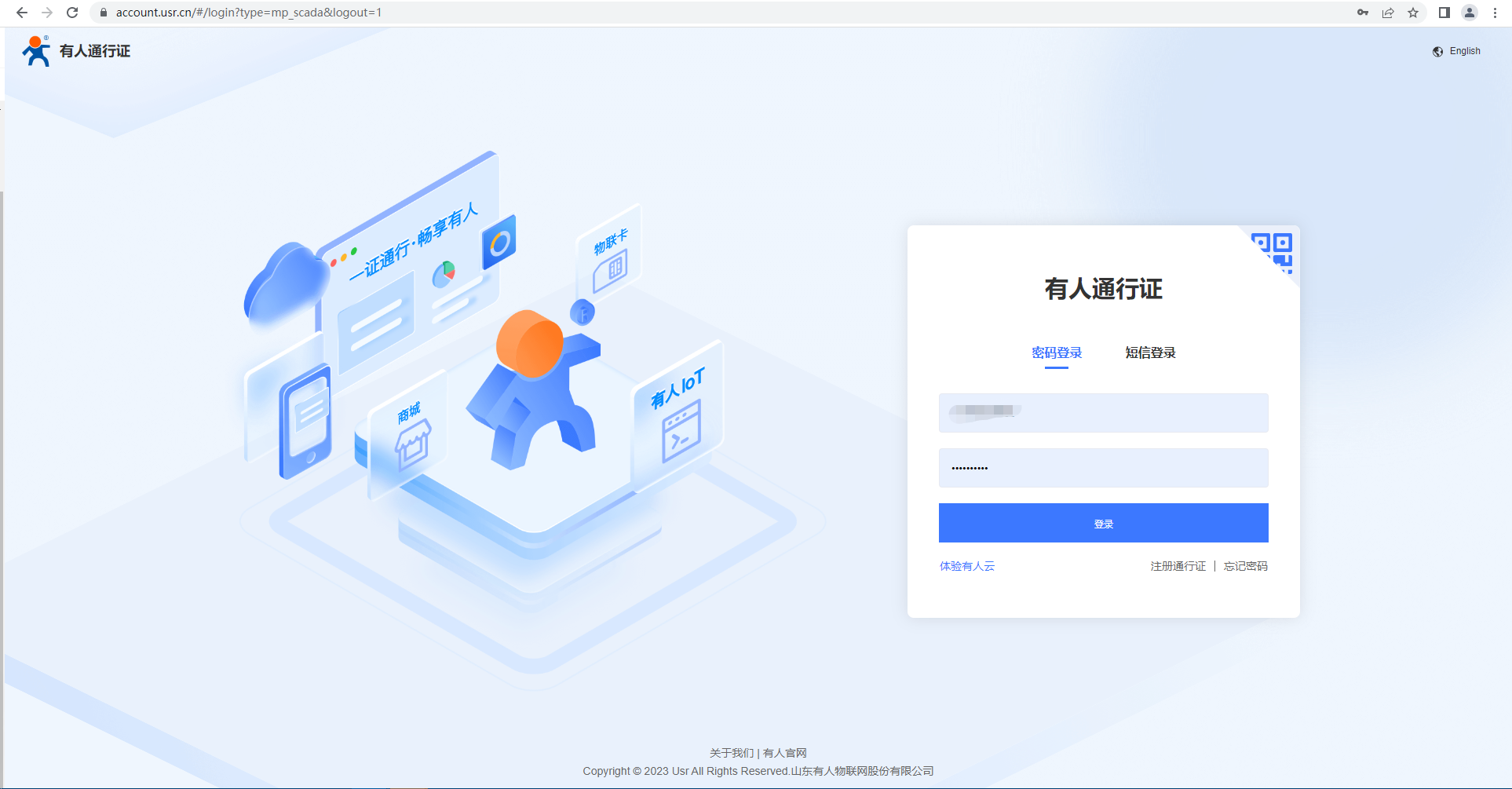

1、登錄有人云,如果沒有賬號先申請通行證,目前只能通過手機號來注冊通行證賬戶。
2、云平臺添加設備
在網關管理---網關列表-添加網關,SN和MAC/IMEI可以點擊SN不支持,系統自動生成,不需要客戶自己設置,通訊密碼可以自定義8位密碼。
開啟有人云透傳

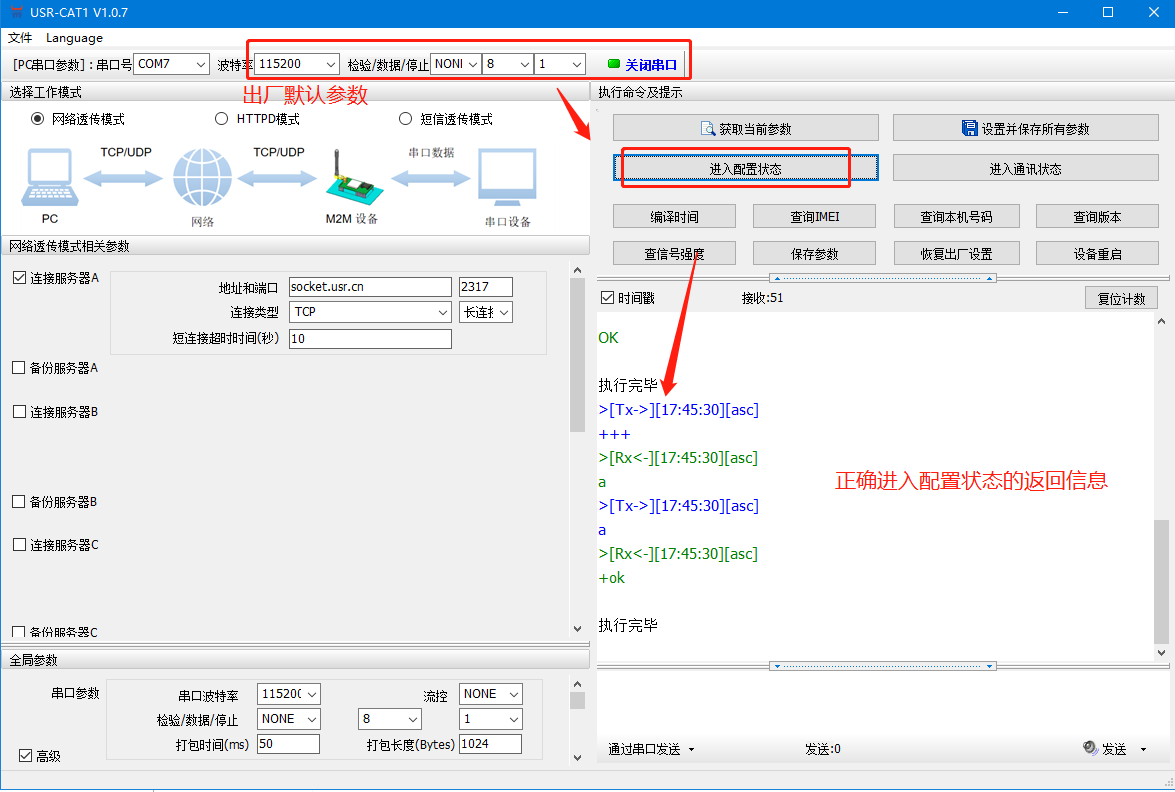

1、使用設置軟件打開串口、進入配置狀態,返回下圖信息表明正確進入配置狀態
2、獲取當前參數,配置參數

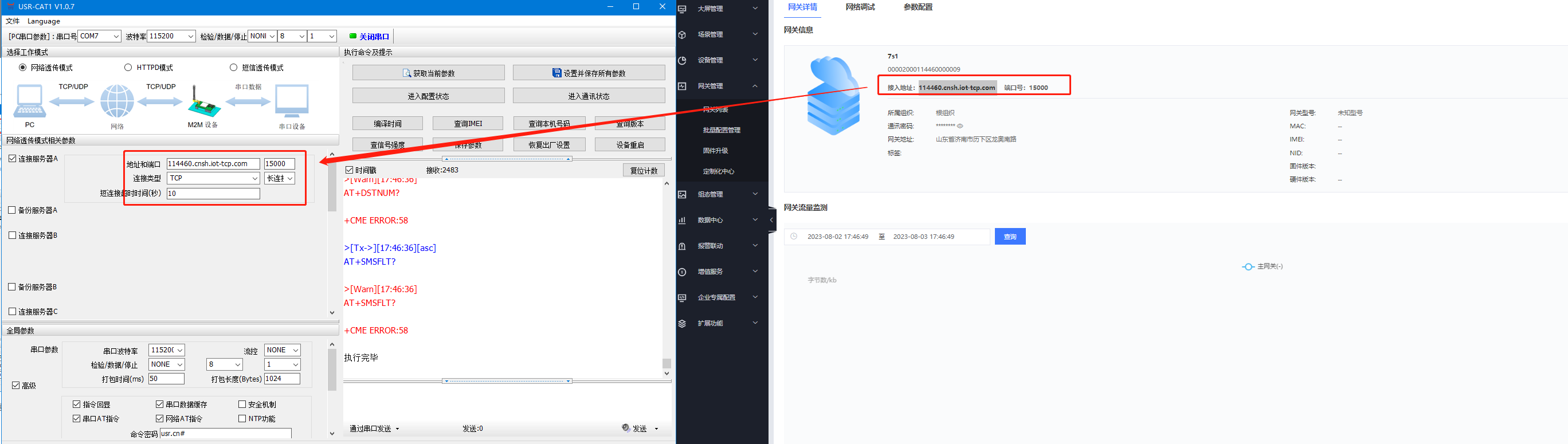

接入地址:114460.cnsh.iot-tcp.com 端口號:15000 寫入服務器IP和端口

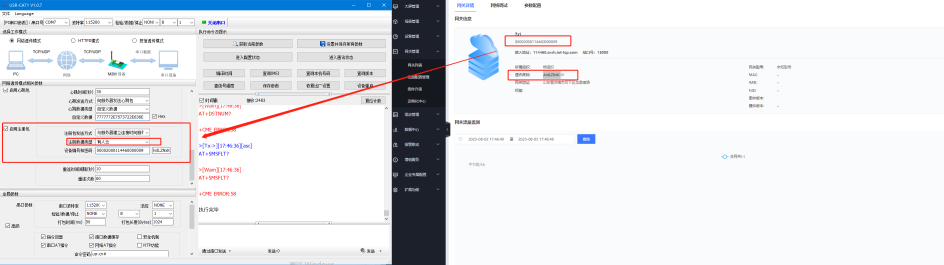

云平臺生成的ID和通訊密碼寫入注冊包有人云類型

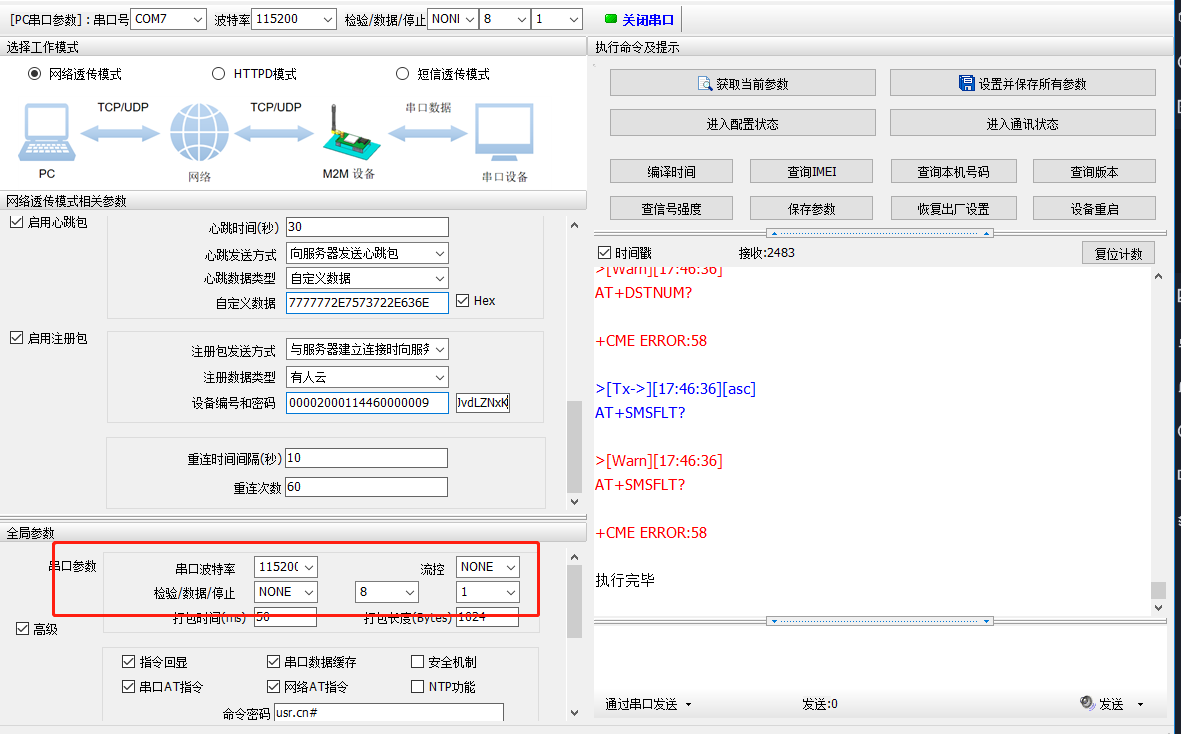

配置7s1全局參數的串口參數 波特率數據位校驗位停止位和傳感器的串口參數保持一致。本案例以默認為主。

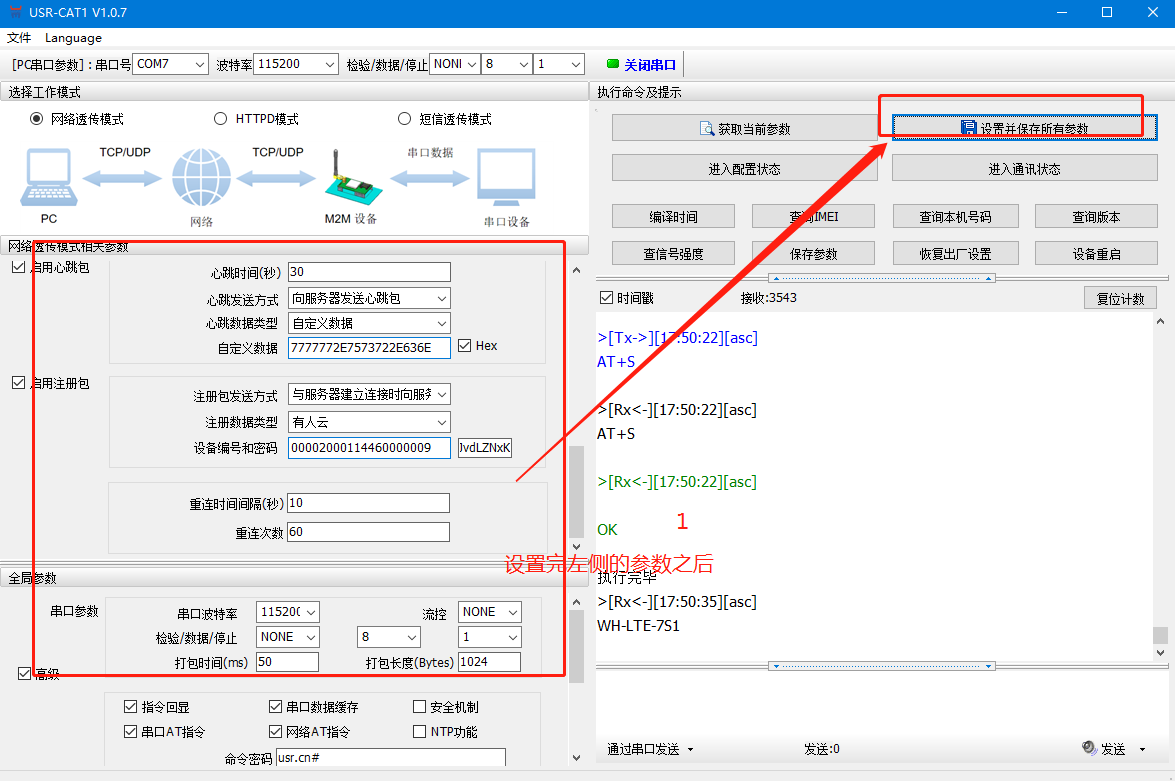

設置完所有參數之后 保存參數,設備自動重啟成功。

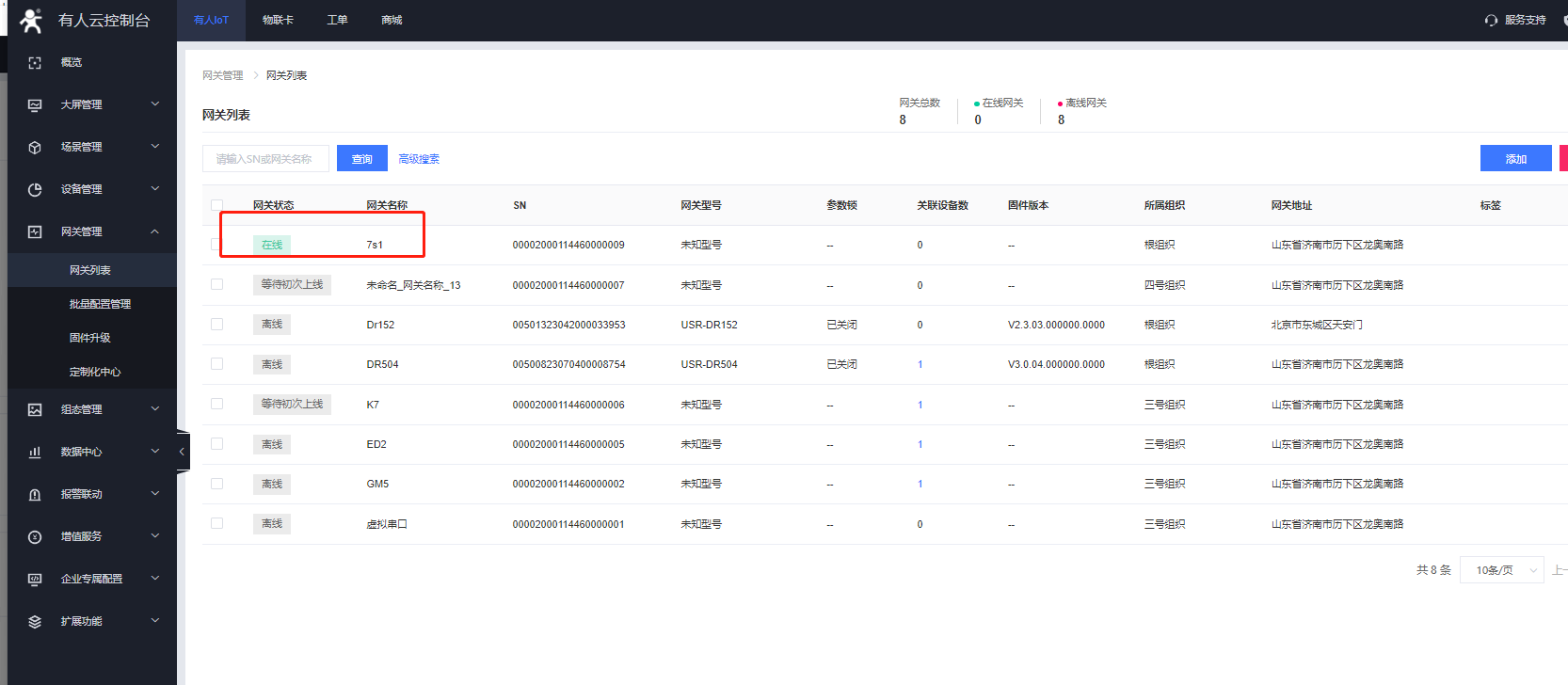

保存參數重啟設備可以看到設備在線。

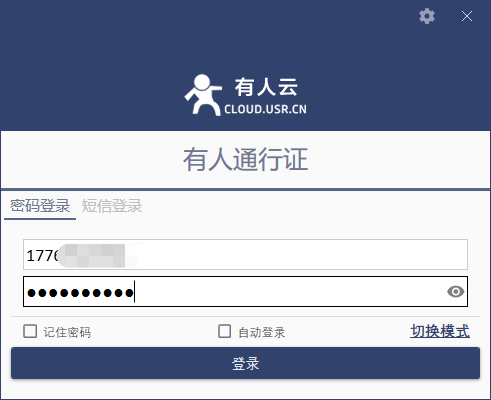

有人云賬號密碼登錄虛擬串口軟件

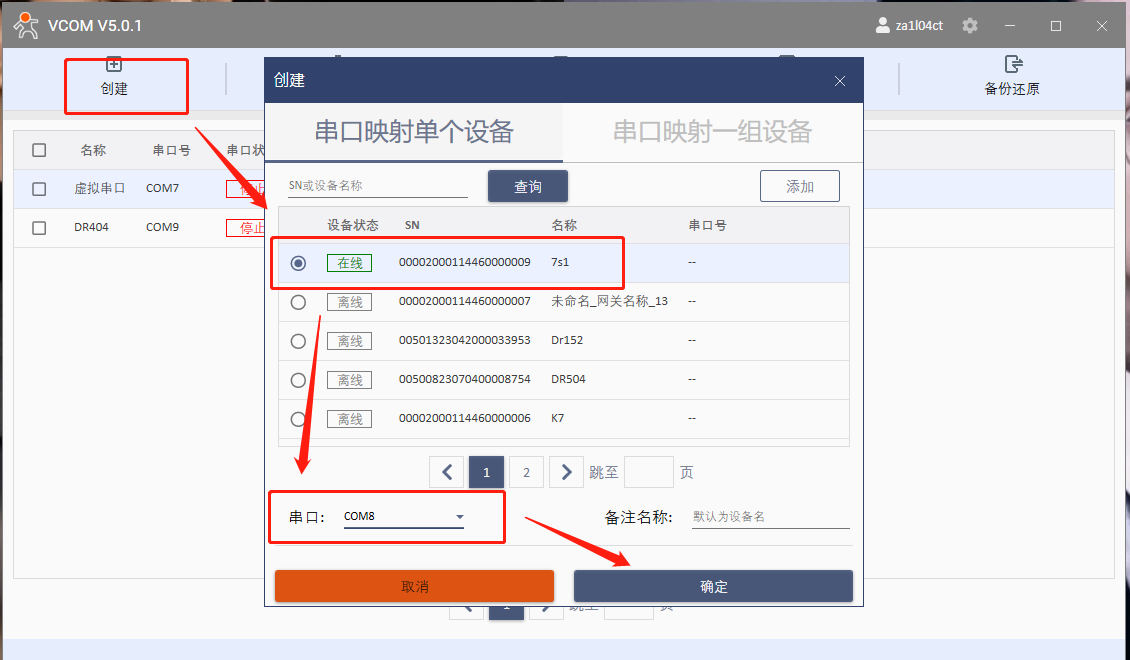

創建一個虛擬串口綁定網關7s1,定義一個串口號。

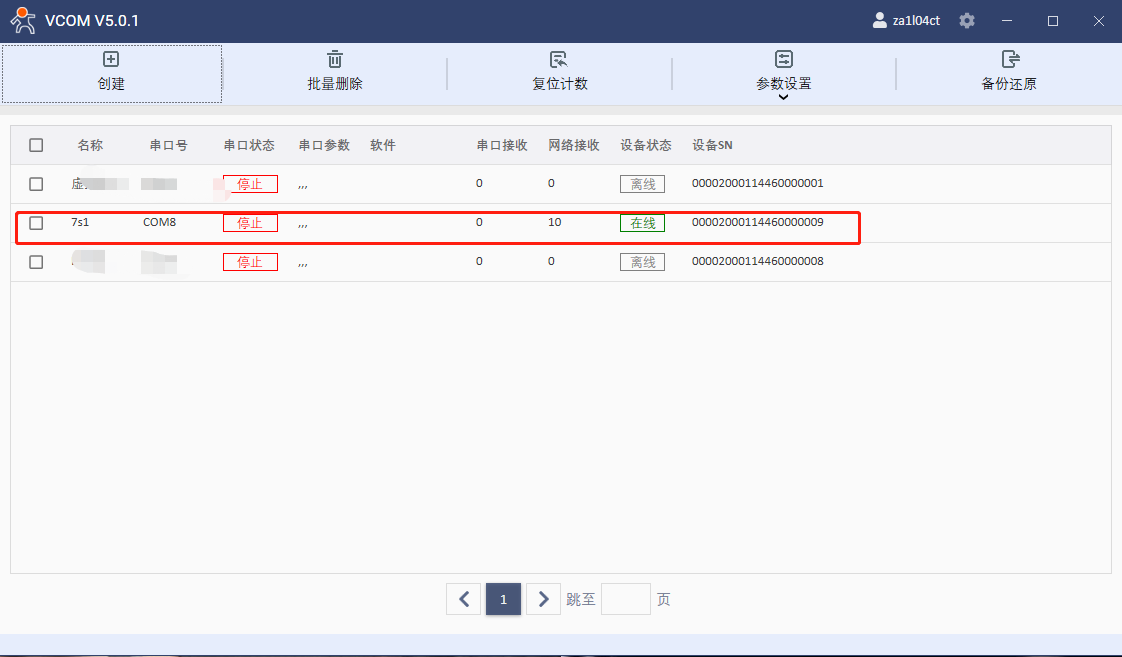

可以看到虛擬串口COM8 的狀態。

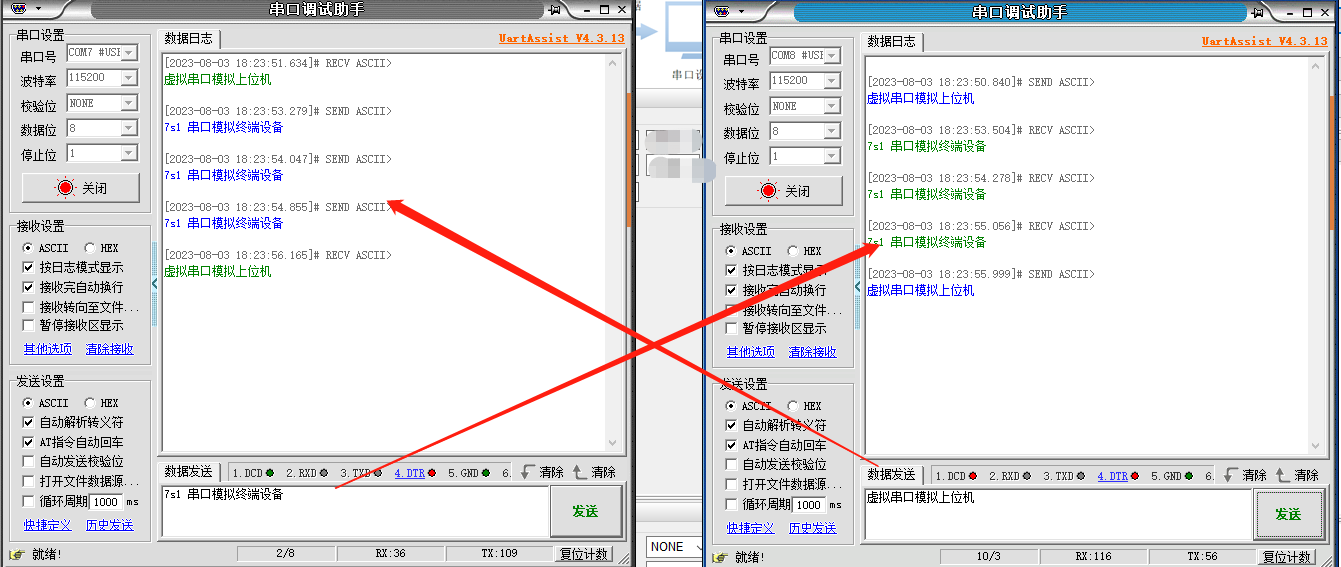

本案例使用USB轉232的串口線接到電腦上,打開一個串口調試助手,模擬終端設備。
再打開一個串口調試助手,模擬上位機,調用虛擬串口。
撰寫人:于冰
