一、資料下載

1、串口網絡調試助手http://www.ggxxsw.cn/Download/27.html

2、USR-N520-H7設置軟件http://www.ggxxsw.cn/Download/383.html

3、USR-N520-H7規格書http://www.ggxxsw.cn/Download/1109.html

4、USR-N520-H7說明書http://www.ggxxsw.cn/Download/1108.html

5、USR-N520-H7 AT指令集http://www.ggxxsw.cn/Download/1110.html

二、準備工作

1、USR-N520-H7產品 數量1個

2、電源適配器 12V 數量1個

3、網線 數量1根

4、USB-RS485串口線 數量1條

5、電腦 數量1臺
功能說明：多主題分發主要在發布主題上應用。主要是串口的數據攜帶主題標識進入串口到達設備，設備會根據主題標識判斷數據應該發向哪個 主題，如果有多個主題的標識一樣，則會多個主題同時發送，和數據攜帶的主題標識不一致的主題則不進行數據發送。
三、參數步驟
1、USR-N520-H7產品，USB-RS485串口線接N510串口，注意485接線線序，USB-RS485 A線接N510 串口的A端子，USB-RS485 B線接N520 串口的B端子，USB頭插入電腦USB口。N520網口選擇一個網口通過網線連接可以訪問互聯網的路由器。檢查所有連接無誤后，給N520用12V電源適配器供電。

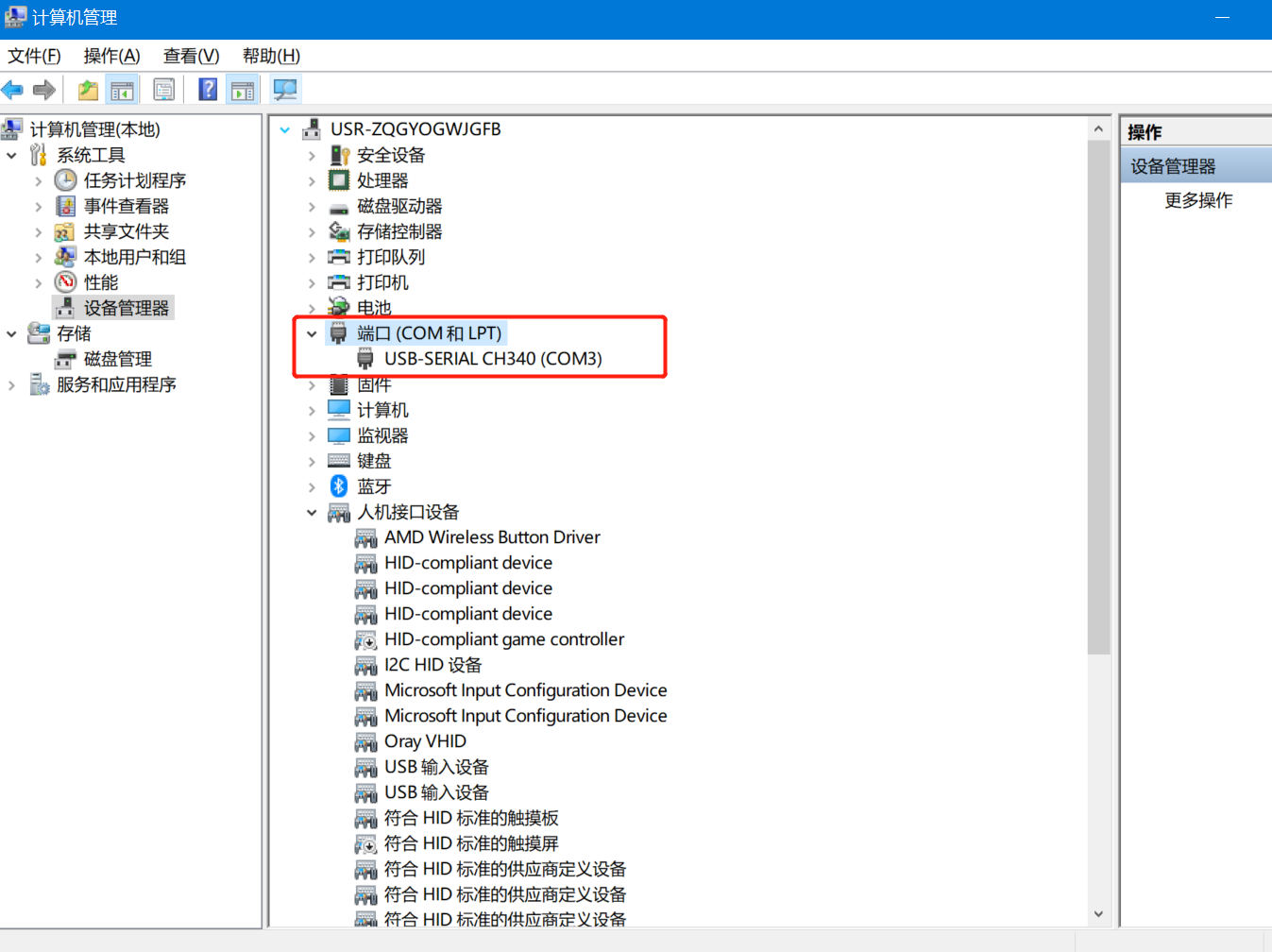

2、檢查USR-RS485串口線的COM口號，點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認USB-RS485串口線的COM口號，有人測試電腦是COM3。

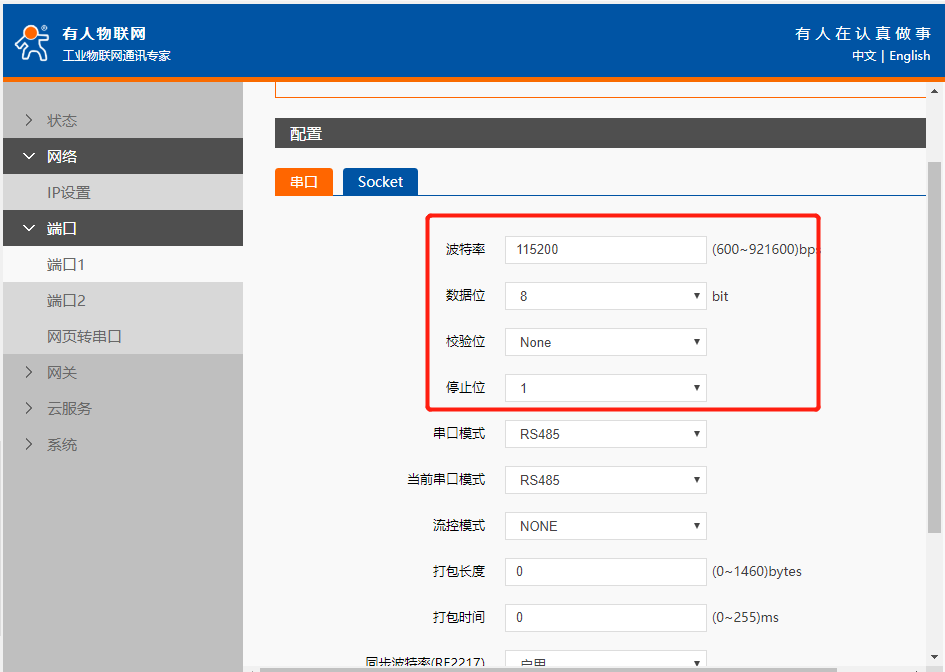

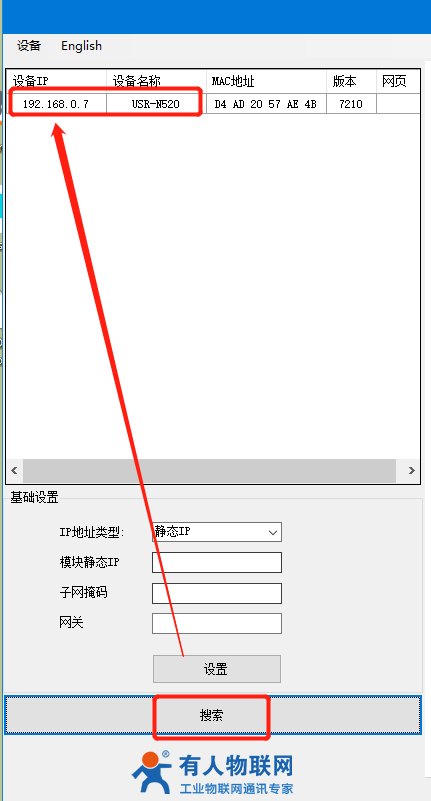

3、電腦和N520在同局域網內，可以用設置軟件搜索到N520設備。修改N520的串口參數跟485設備保持一致。

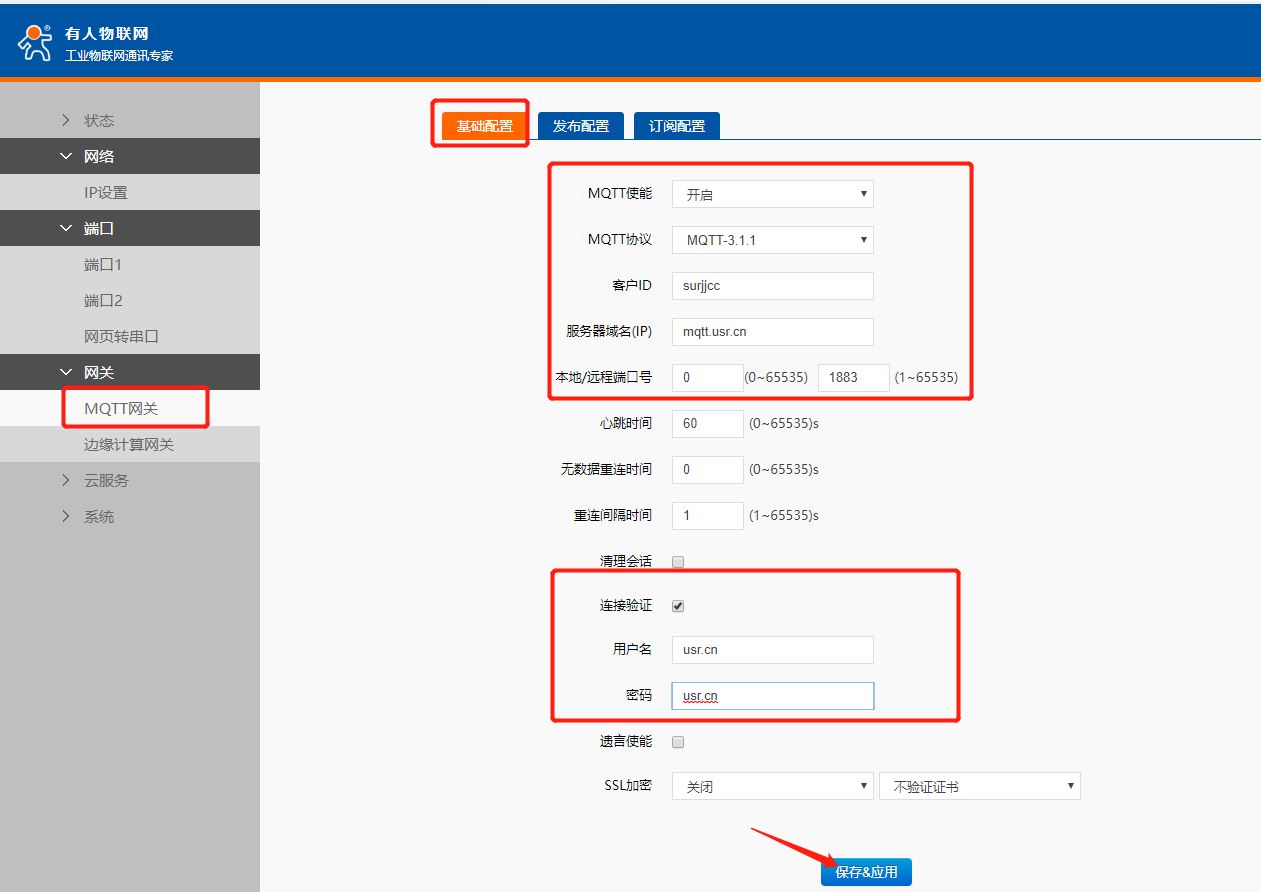

4、開啟MQTT使能，配置MQTT服務器參數，并配置發布主題和訂閱主題，注意：主題名稱設置不同。
5、打開MQTT客戶端軟件，連接MQTT服務器后，配置訂閱和發布主題。

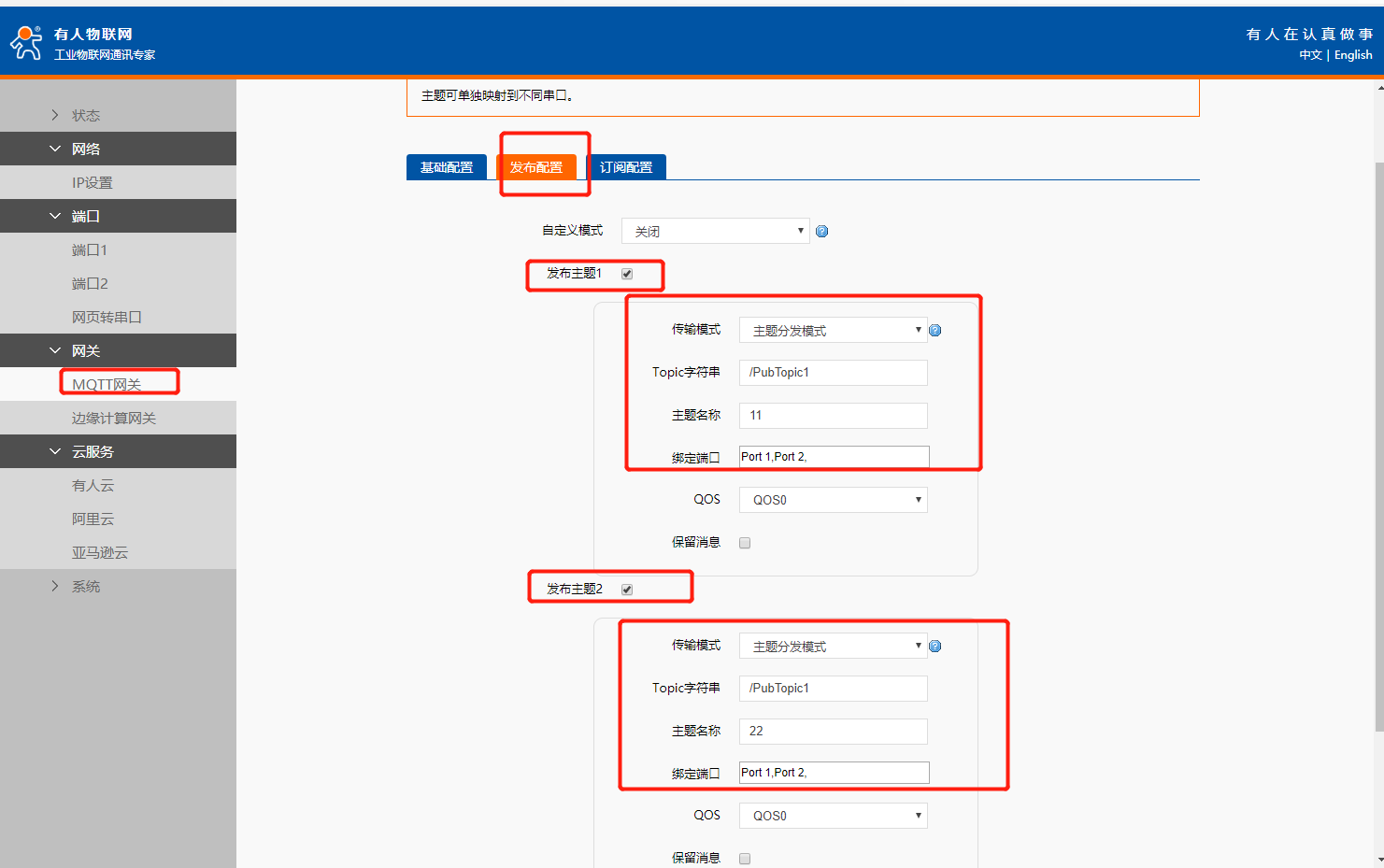

根據不同的主題名稱標識設置的不同，

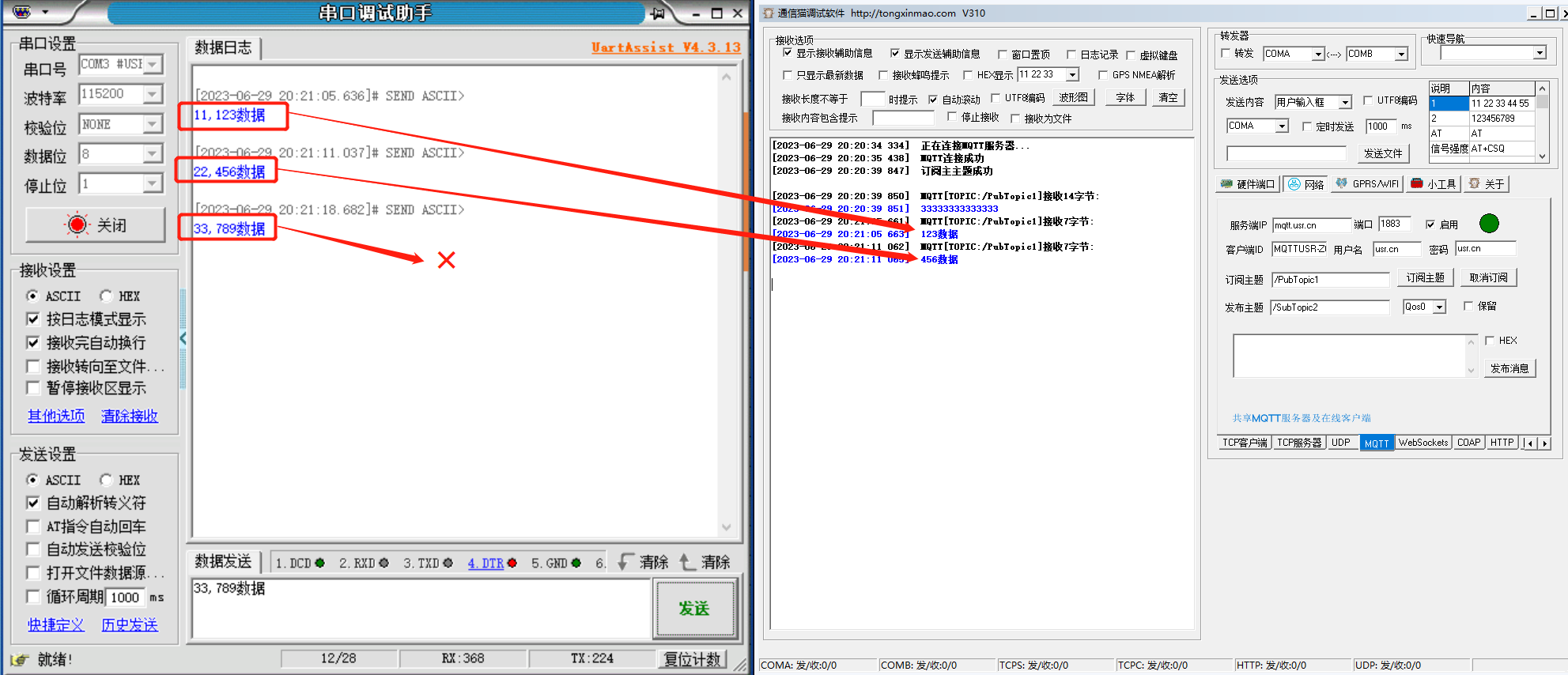

例如：發布主題開啟多主題分發，主題標識設置為 11，串口發送 11,123數據，數據將發送到MQTT客戶端軟件上。如果串口發送 33,789數據，則數據將會被丟棄，因為沒有主題名稱標識為 33 的主題

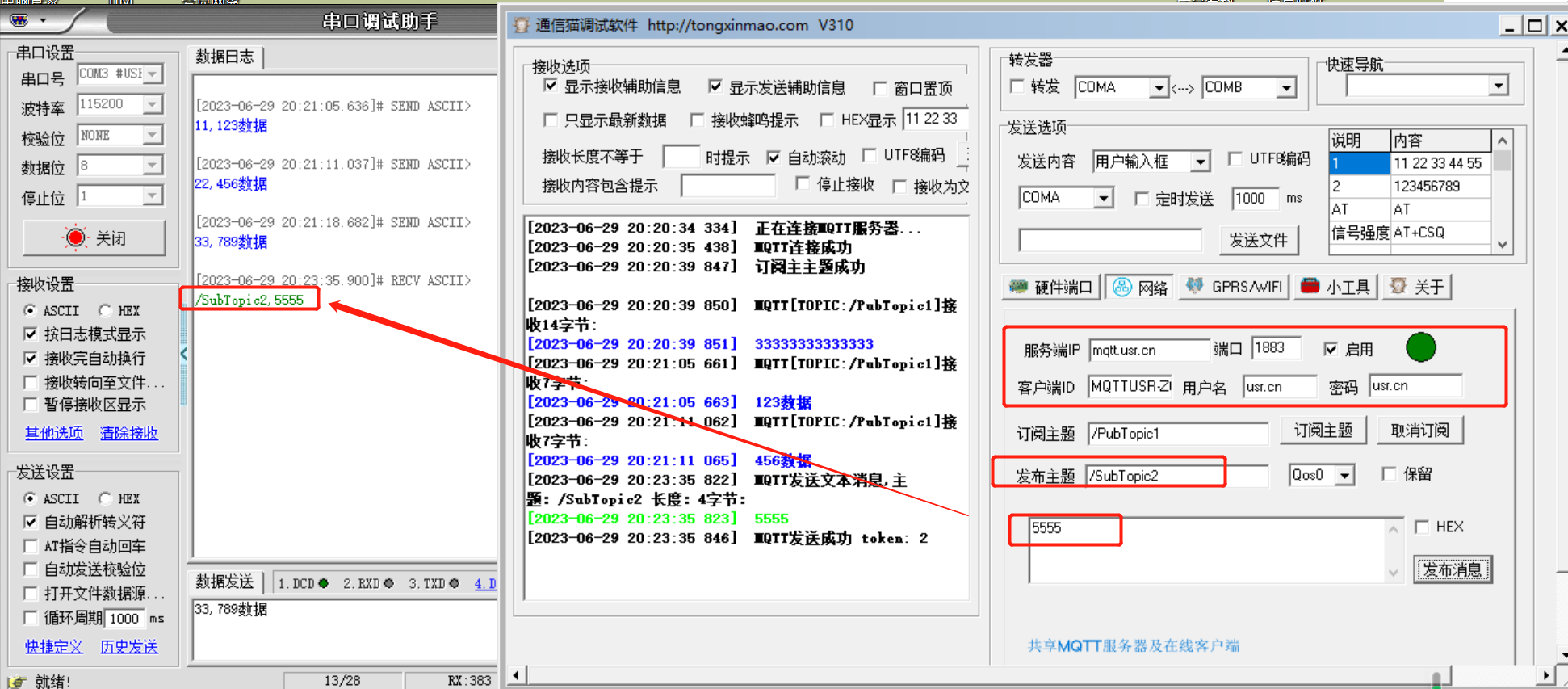

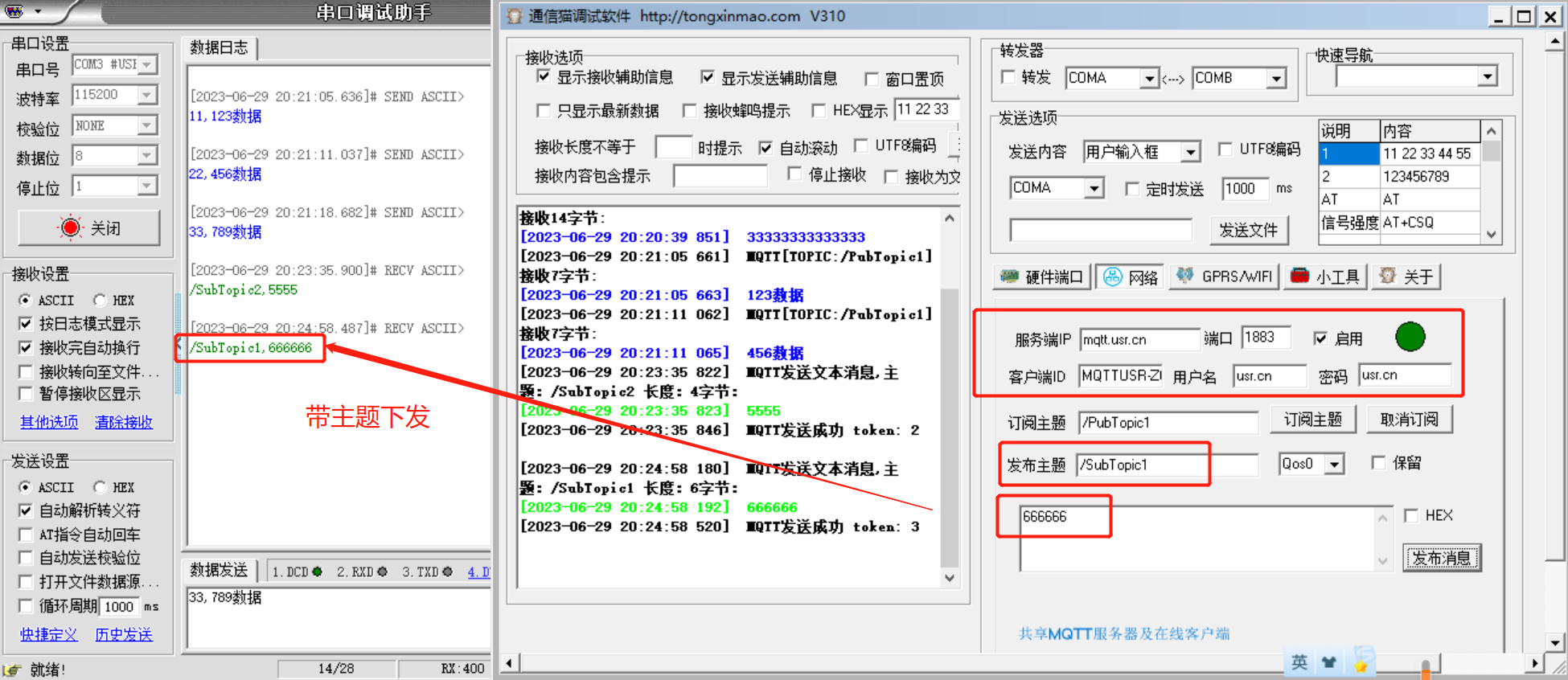

6、帶主題下發模式測試數據

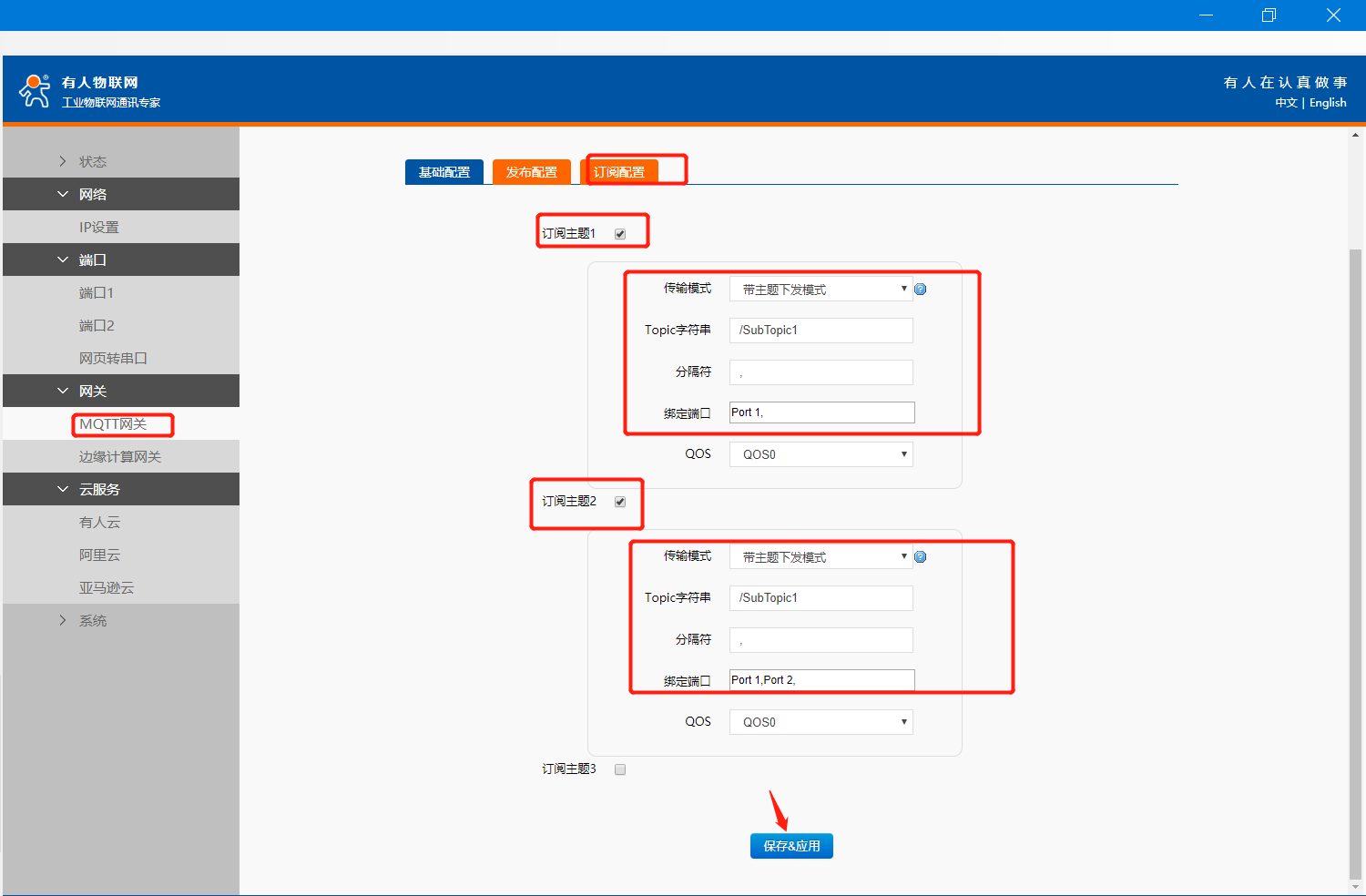

MQTT 網關支持通過“帶主題下發”功能將訂閱主題名稱拼接到 payload 前面，客戶可以通過主題名稱來區分收到的是哪個主題的數據，本例將創建兩個訂閱主題并綁定到串口 1 來進行數據演示 。

四、常見問題解決辦法

附件1

N520設備直連電腦，使用H7軟件搜索不到怎么辦？

1、網線連接后檢查網口指示燈狀態是否正常，不正常可以更換網口線或者是電源測試

2、檢查設備供電是否穩定，可以使用萬用表量一下供電電壓

3、檢查電腦防火墻、殺毒軟件、多余網卡是否關閉，需要都關閉；

4、檢查電腦設置的IP是否和N520設備是同一網段，N520默認IP地址是192.168.0.7，電腦也需要設置成0網段的靜態IP。可以打開ping檢測一下是否可以ping通，鍵盤同時點擊WIN+R,PING N520的IP，若ping不通，檢查網線和電腦網段的配置。

附件2
MQTT服務器收不到N520的串口數據
1、檢查N520的串口參數跟485終端設備參數是否保持一致
2、需要檢查MQTT服務器是否正常可以被連接，也可以使用我司MQTT服務器進行測試
3、觀察MQTT客戶端軟件是否成功連接上MQTT服務器
4、MQTT客戶端軟件的訂閱主題對應了N520的發布主題，MQTT客戶端軟件的發布主題對應了N520的訂閱主題

撰寫人：史瑋
