一、資料下載
1、N5X0說明書：http://www.ggxxsw.cn/Download/1159.html
2、N5X0規格書：http://www.ggxxsw.cn/Download/1160.html
3、H7設置軟件：http://www.ggxxsw.cn/Download/383.html
4、AT指令集：http://www.ggxxsw.cn/Download/1161.html
5、modbus slave軟件：百度下載即可
二、準備工作
1、USR-N5X0產品 數量1個
2、電源適配器 12V 數量1個
3、485轉USB調試線 數量1根
4、電腦 數量1臺
三、連接框圖
終端串口設備----N5X0----有人云平臺
說明：本案例中，串口設備用電腦端的modbus slave軟件模擬來測試
硬件連接：N5X0通過485轉usb的串口線與計算機相連接，通過網線將 N5X0的網口 與PC 的網口相連接，檢測硬件連接無錯誤后，接入12V電源適配器，給其供電。觀察N5X0電源指示燈及工作指示燈狀態是否正常：紅燈常亮，綠燈閃爍。網口指示燈狀態是否正常：網口綠色燈常亮，黃色燈閃爍。
四、參數配置

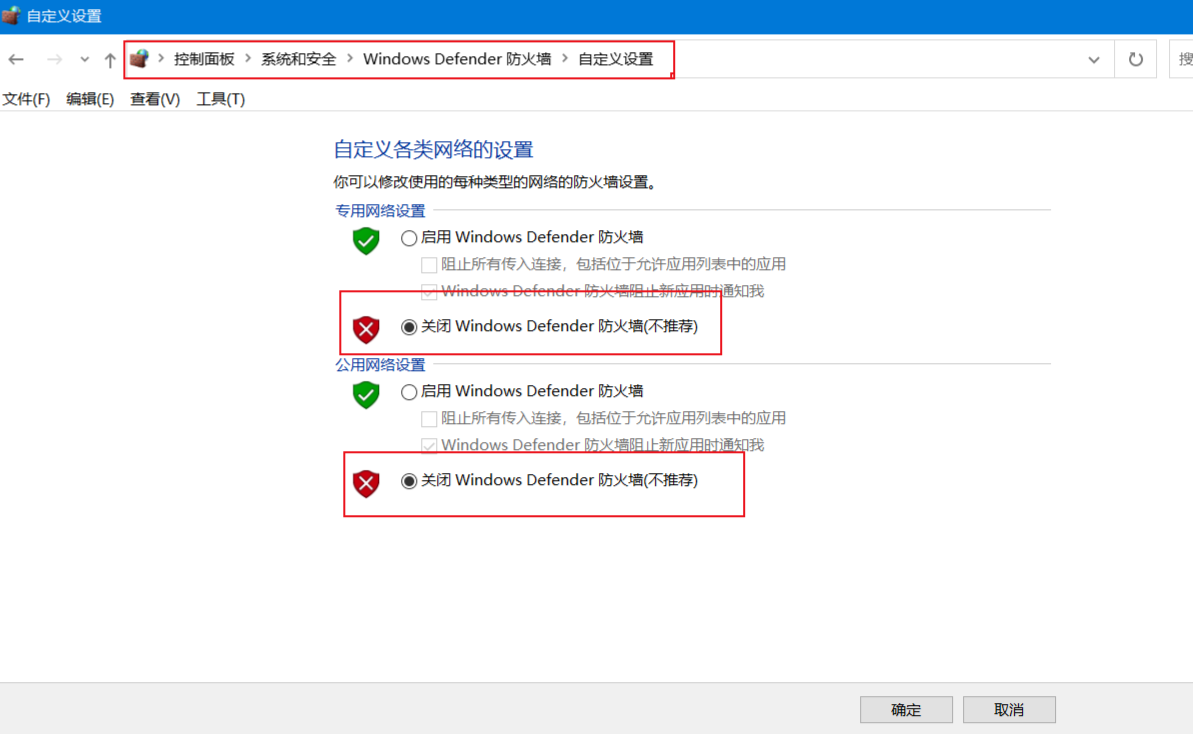

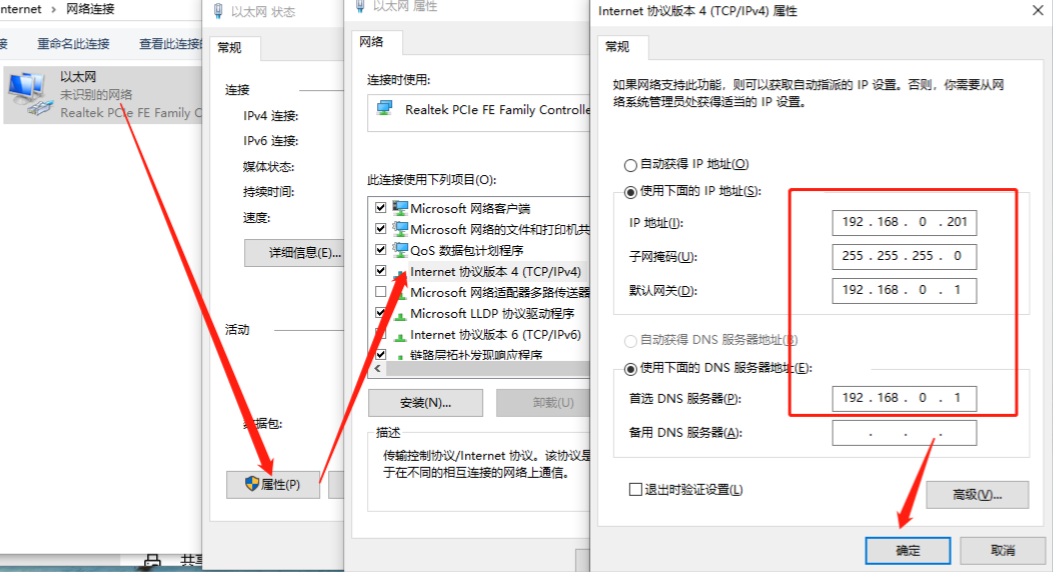

1、按路徑：控制面板---網絡和Internet---網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡，并關閉電腦殺毒軟件；給電腦設置靜態ip，與N5X0的IP在同一個網段。

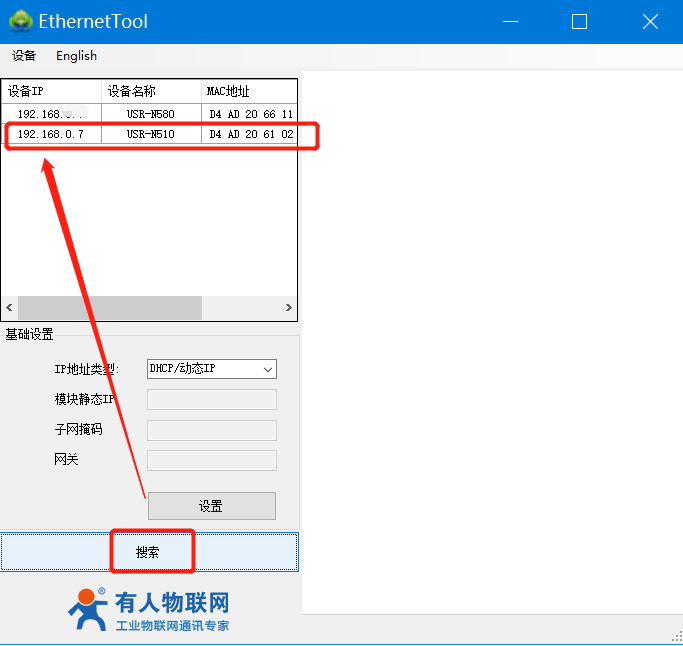

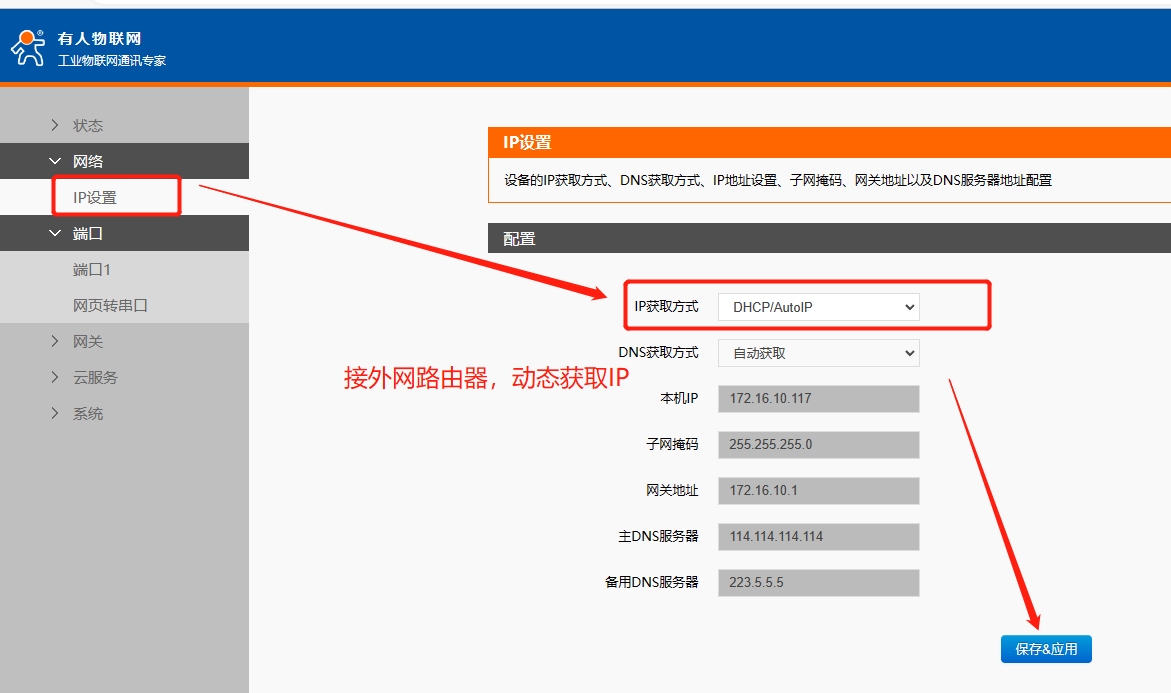

點擊“搜索設備”2、打開H7設置軟件，當搜索列表中出現N5X0的設備后，單擊設備，輸入用戶名和密碼都是admin，ip設置為動態獲取DHCP。
3、點擊端口1，配置串口參數跟終端設備參數保持一致。

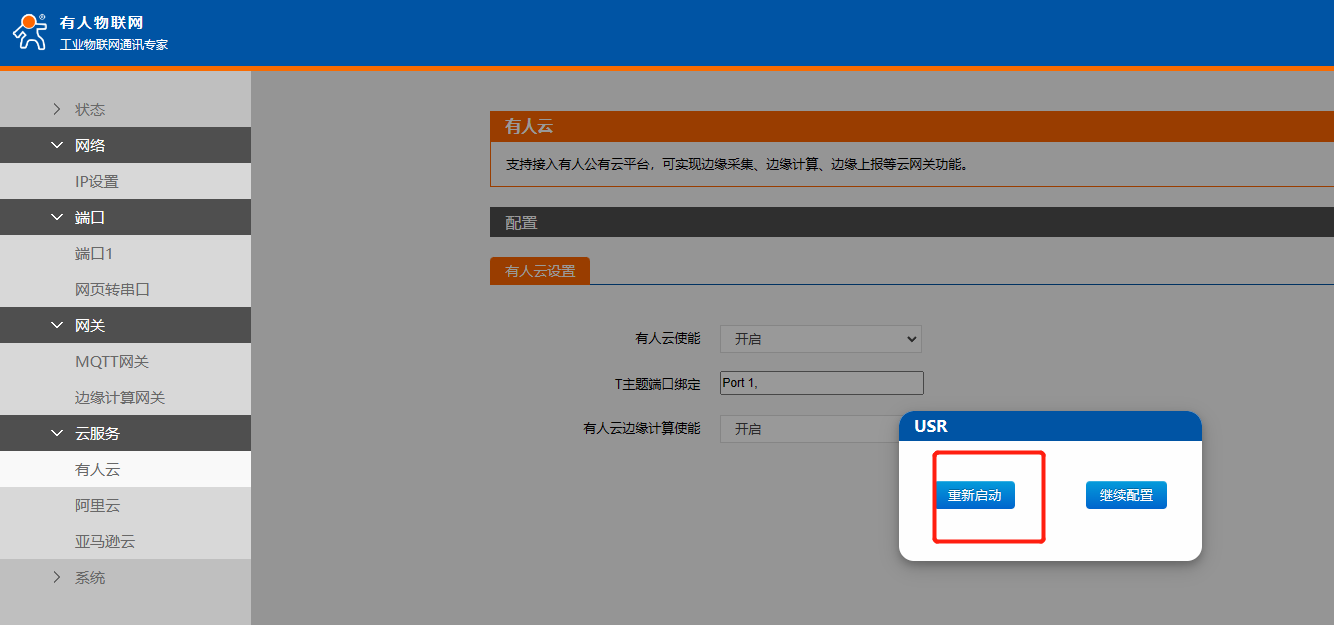

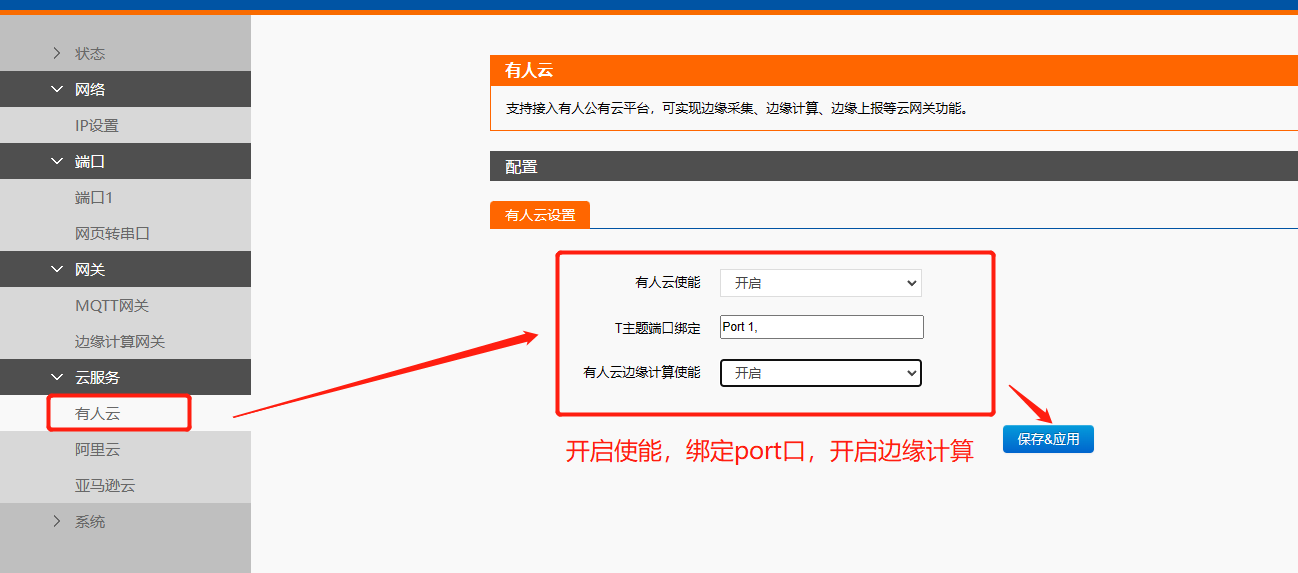

4、開啟有人云使能，并綁定port端口，開啟邊緣計算使能，保存參數，重啟N5X0。

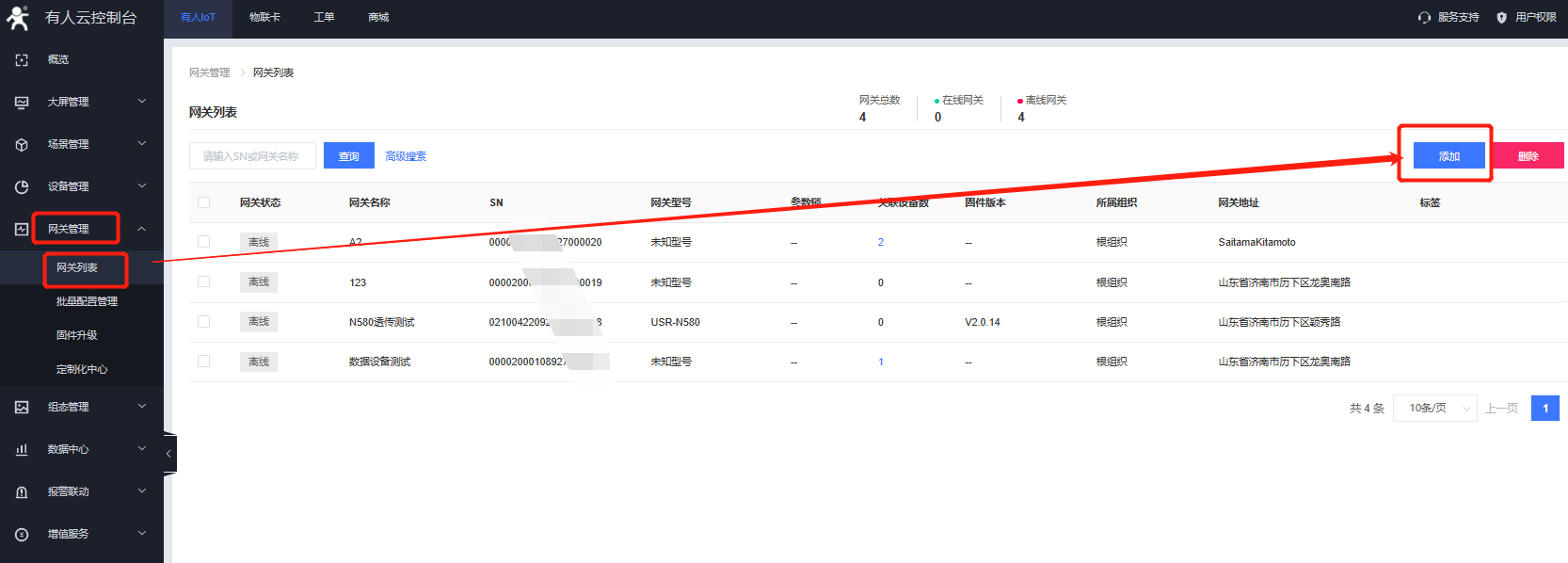

5、點擊網關管理----網關列表----添加網關，選擇網關所屬組織，輸入N5X0的SN和MAC信息，點擊保存。

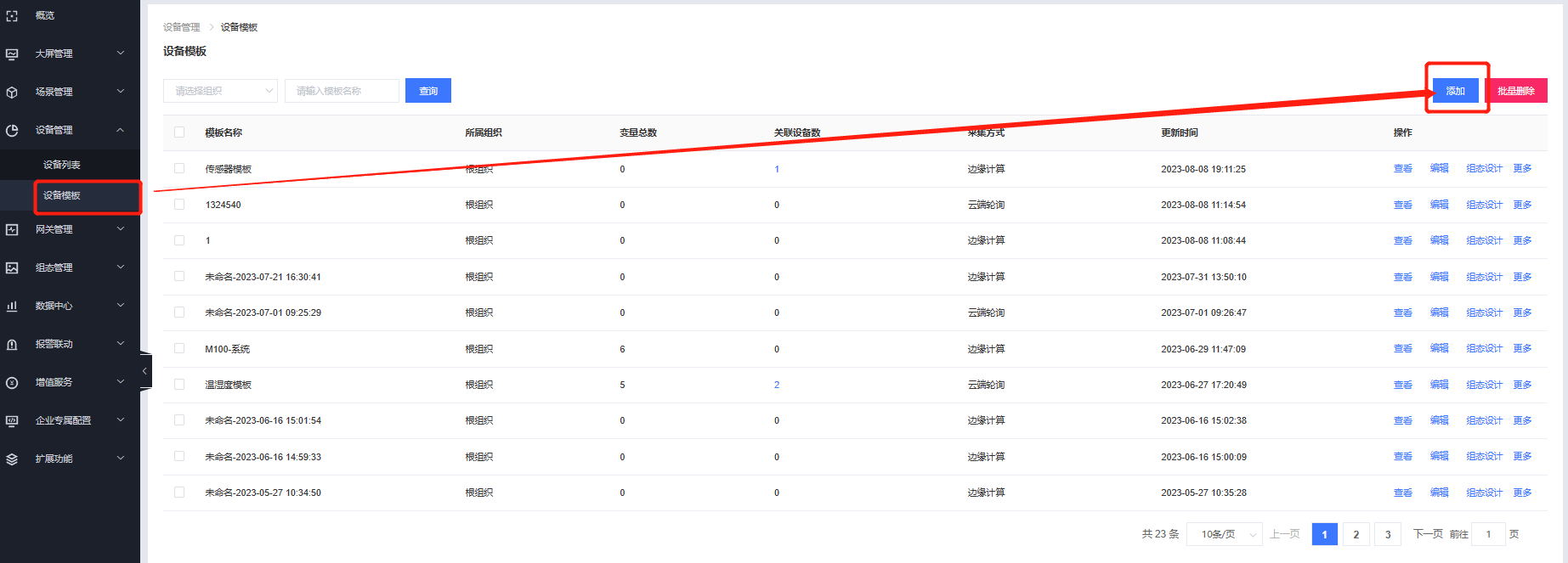

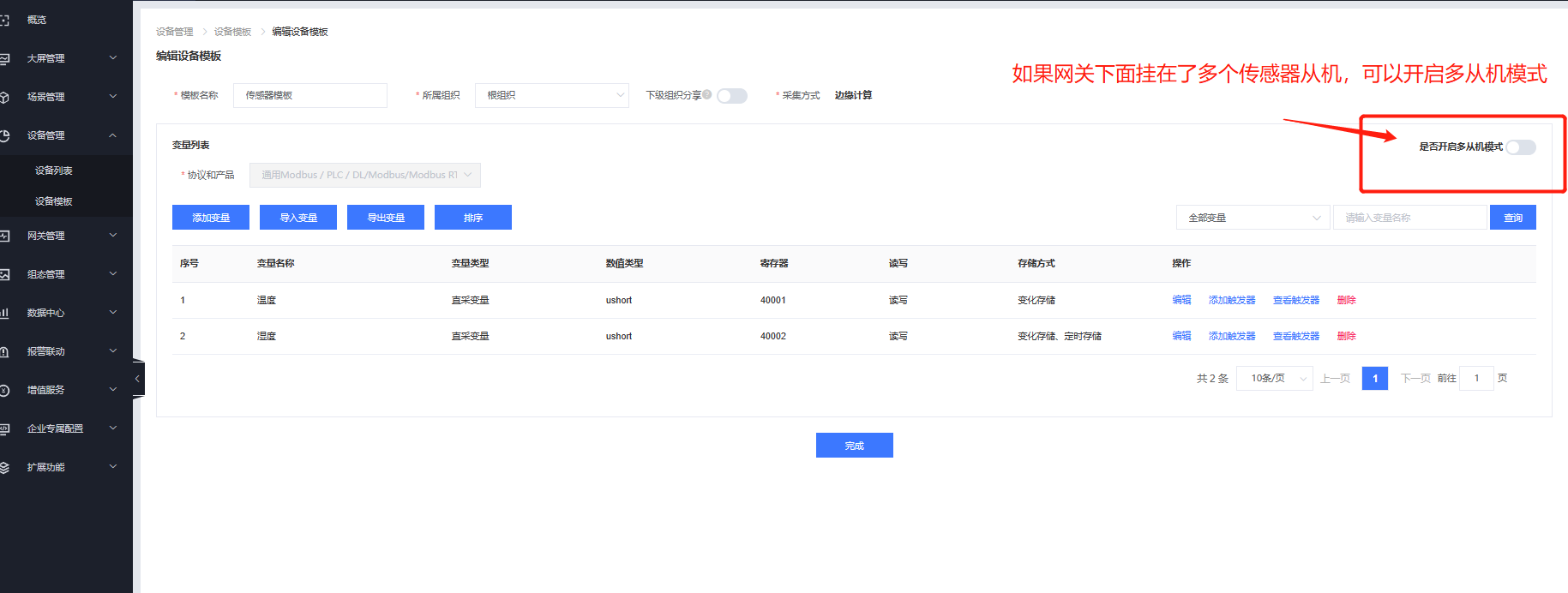

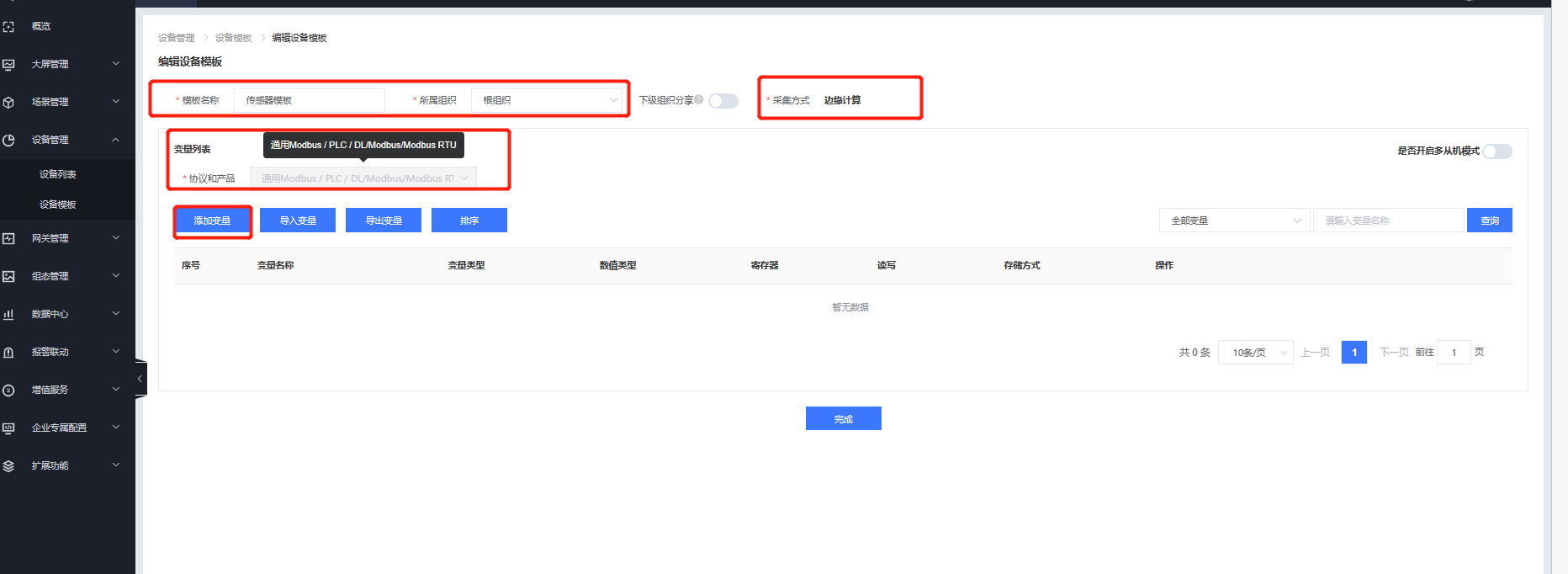

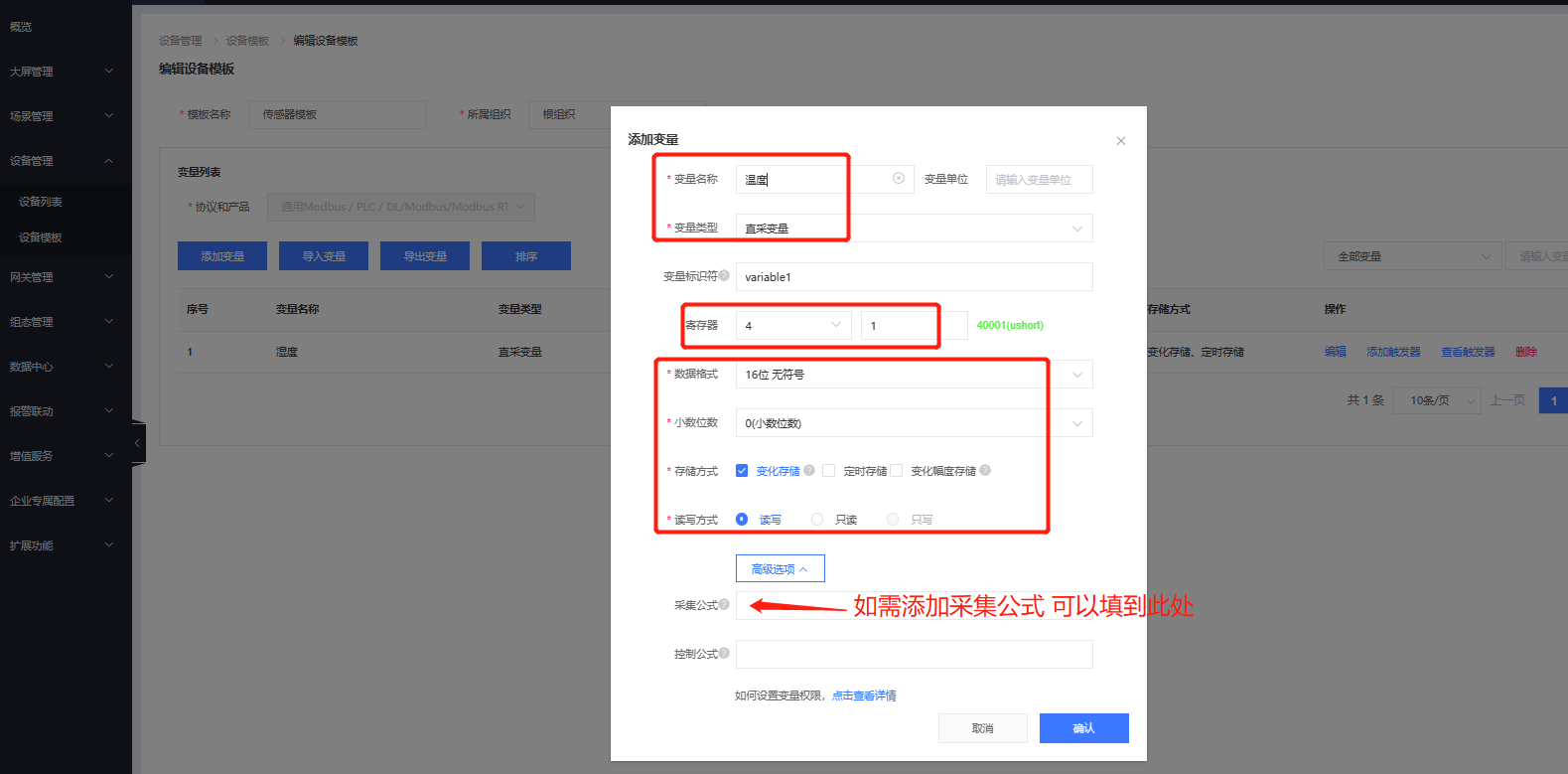

6、在設備管理---設備模板界面添加需要采集的從機變量點。寄存器信息需要與串口設備進行匹配。

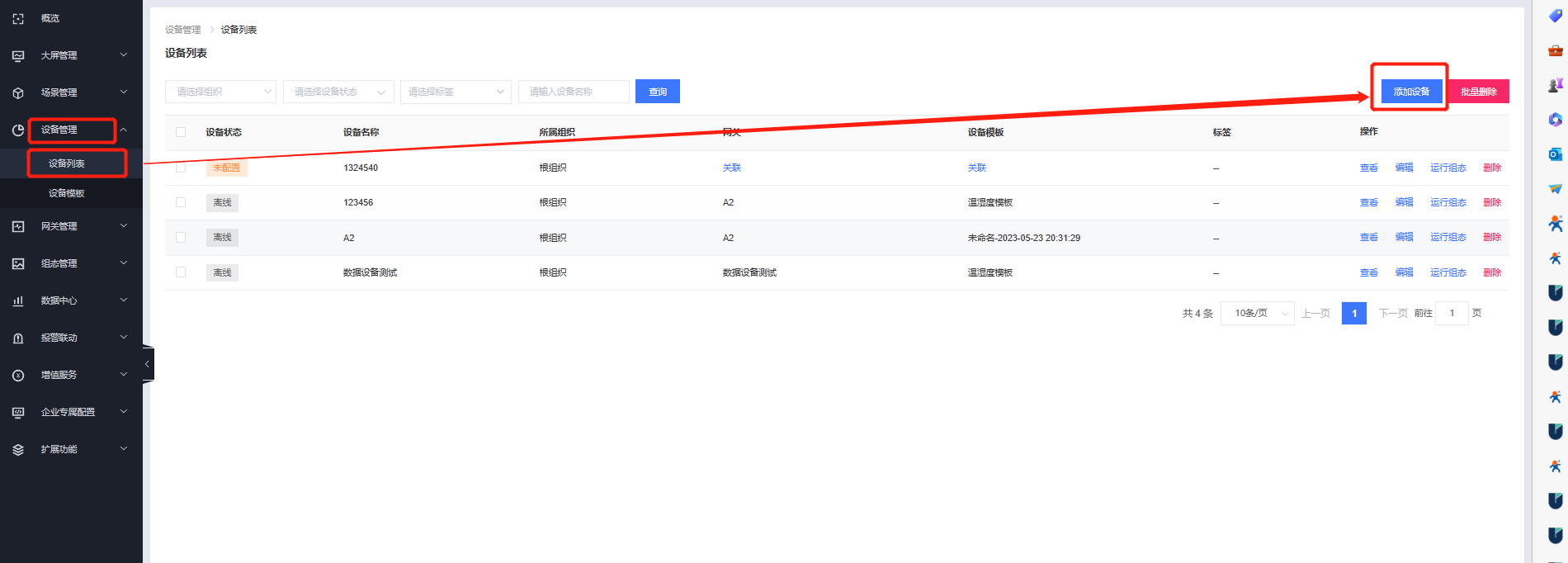

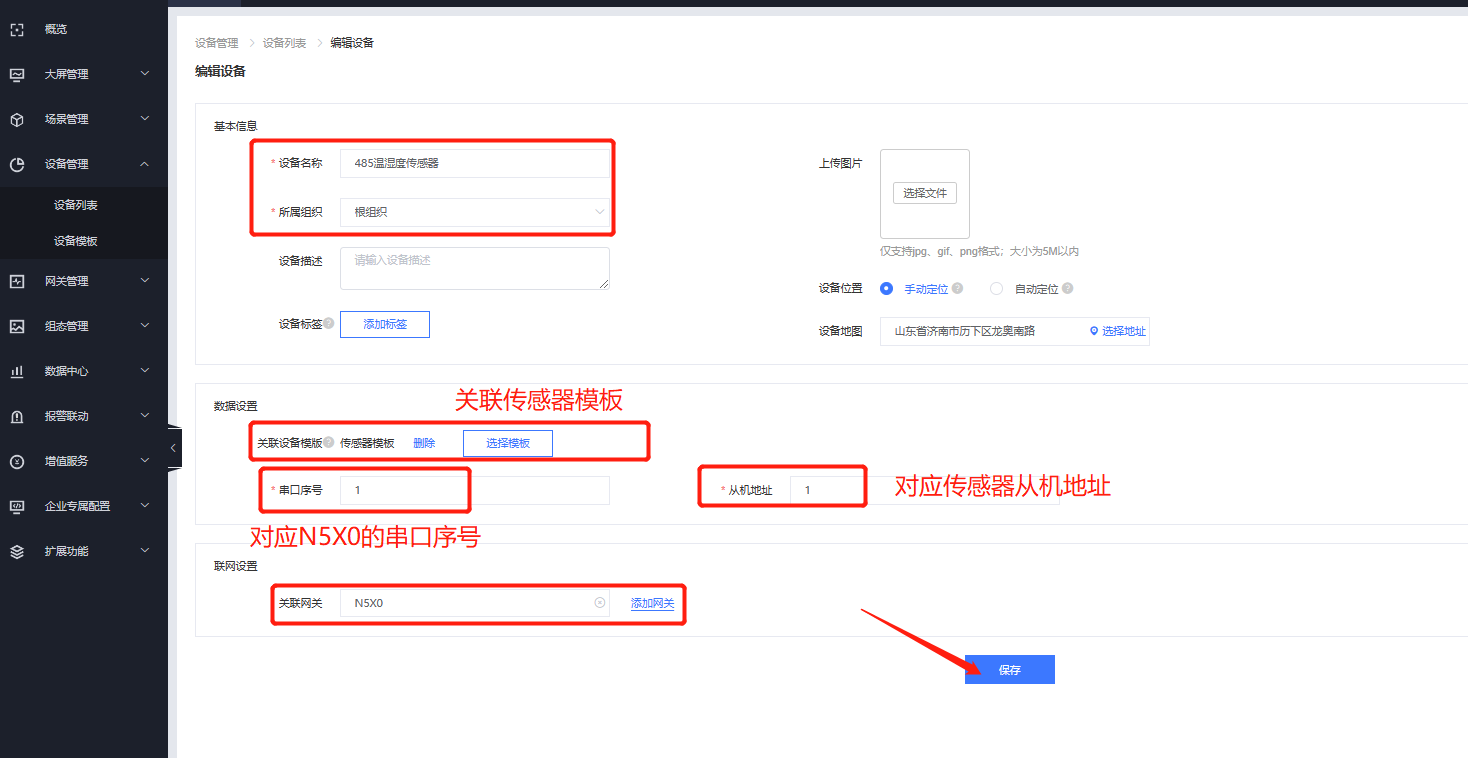

7、在設備管理--設備列表的界面添加一個設備，把設備模板進行關聯，并配置串口終端設備的從機地址。

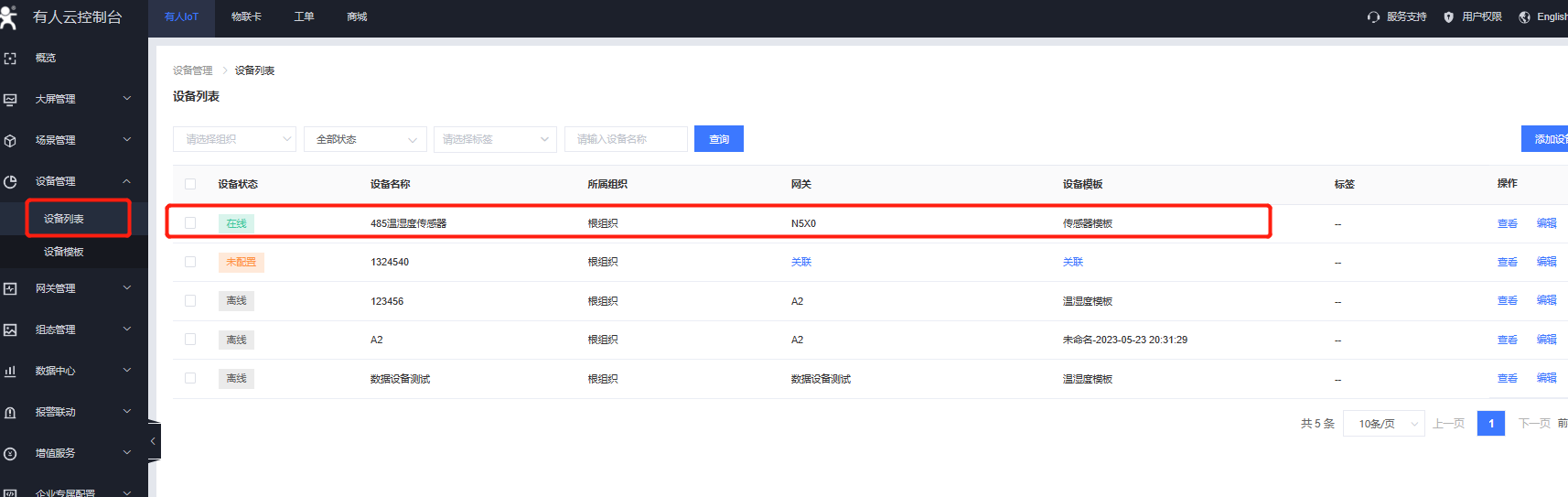

8、在設備列表信息展示界面，顯示關聯的網關與設備模板表示云端配置已完成。
五、數據測試

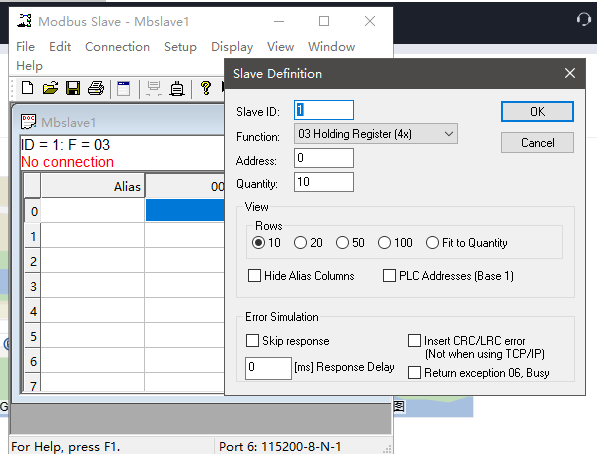

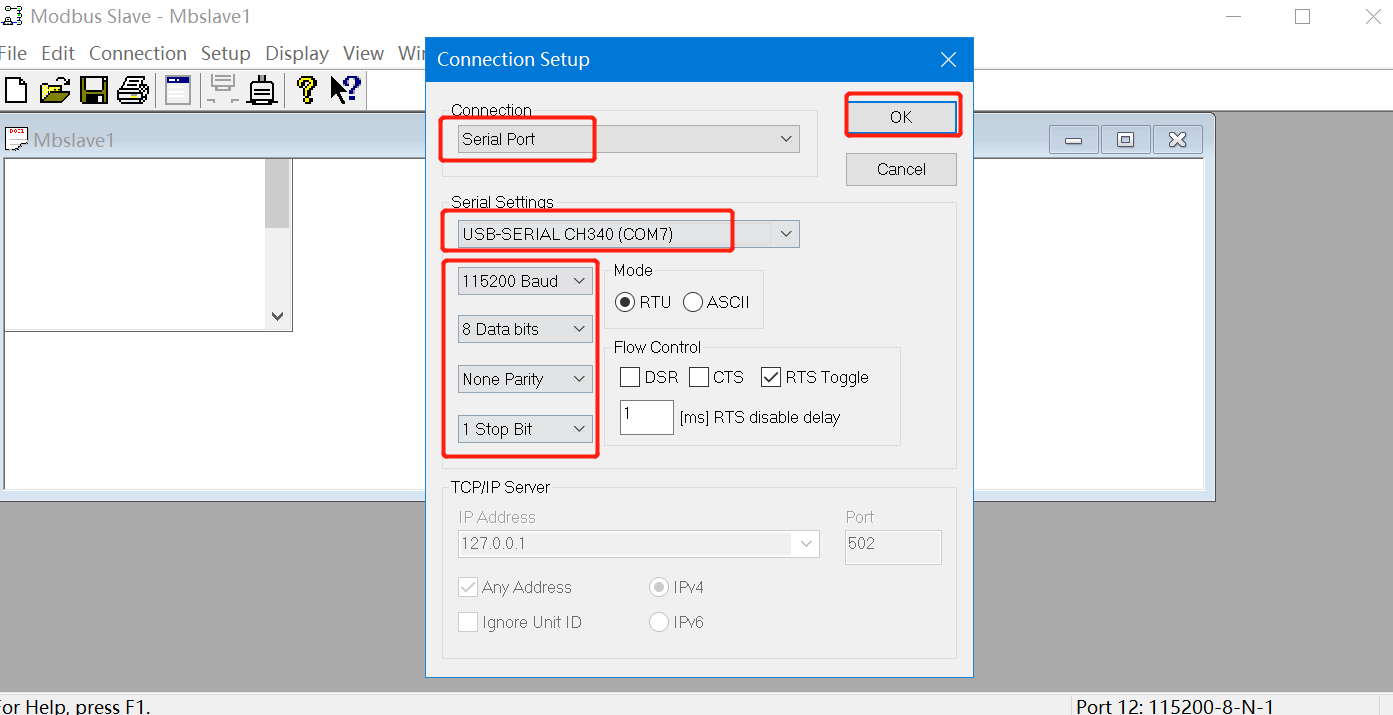

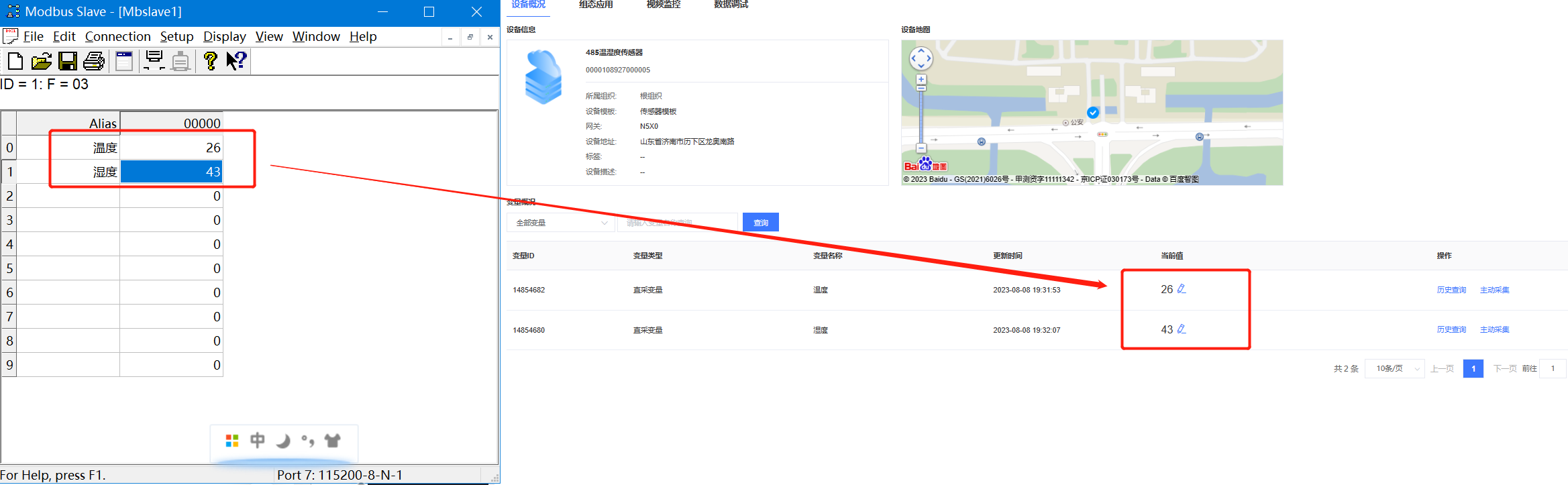

打開modbus slave軟件（模擬串口傳感器設備）配置串口設備的寄存器信息，調用電腦設備管理器中生成的com口，并設置好寄存器參數。最終賦予slave值，會發現云端成功采集到slave從機數據。
撰寫人：史瑋
