一、資料下載
1、780s說明書:http://www.ggxxsw.cn/Download/982.html
2、780s規格書:http://www.ggxxsw.cn/Download/983.html
3、780s設置軟件:http://www.ggxxsw.cn/Download/1269.html
4、780s AT指令集:http://www.ggxxsw.cn/Download/984.html
二、準備工作
1、USR-G780s產品 數量1個
2、電源適配器 12V 數量1個
3、GPS天線 數量1根
4、電腦 數量1臺
三、連接框圖
終端串口設備(比如:傳感器)--780s--有人云平臺
四、設備硬件掃碼上云
DTU 外殼正面貼有設備專屬二維碼,手機微信掃描該二維碼即可跳轉有人云手機端微信小程序登錄添加網關設備。有人云手機端微 信小程序介紹可以參考說明:http://cloud.usr.cn/document/334.htm
目前設備有兩種設置方式
1.云端配置(推薦使用)
2.產品設置軟件配置
云端配置方式:
1.微信注冊登錄 如果未曾注冊過有人通行證,可以直接勾選“我已閱讀并同意《用戶協議》”并點擊“微信手機號快捷登錄”,彈窗同意小程序獲取 手機號權限之后,若當前手機號未注冊有人通行證,則將為您直接注冊有人云賬號。注冊登錄成功之后即可配置網關添加,

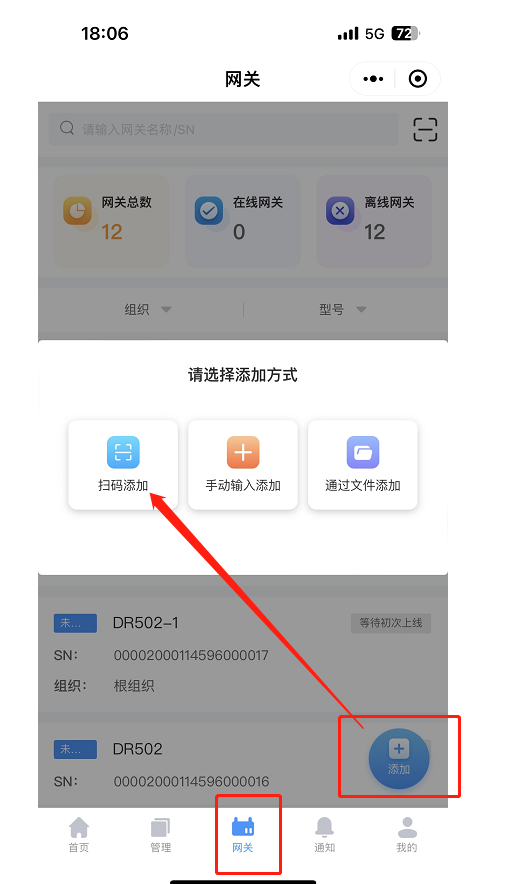

2、進入到掃碼添加界面,掃描設備正面標簽二維碼---會自動顯示設備的SN以及MAC信息,網關名稱可以自定義,選擇設備組織,選則定位方式為自動定位,點擊確定添加。

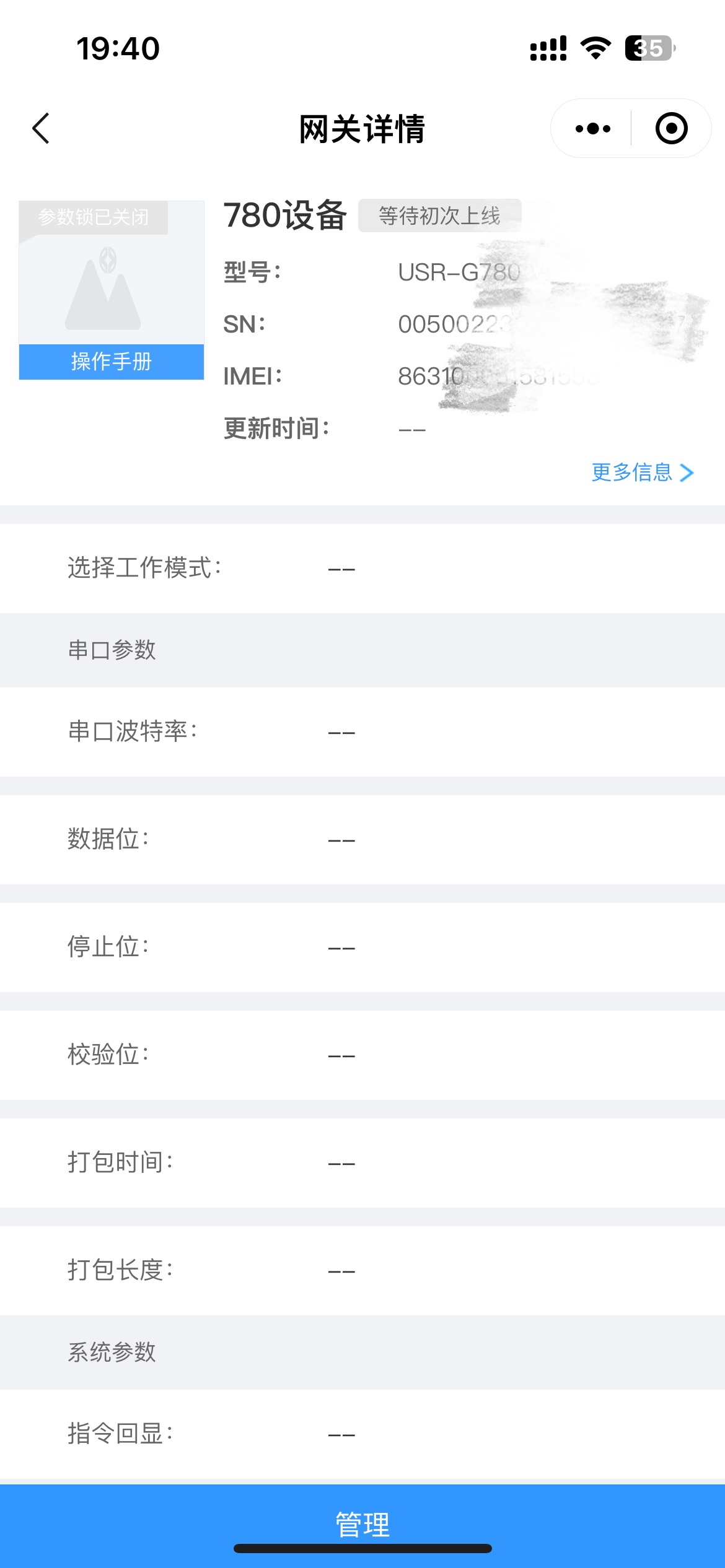

3、如上章節跳轉至設備添加界面之后,自定義網關名稱,選擇網關所屬組織,點擊確認添加。稍等片刻或者給 DTU 重新上電后即可顯 示網關設備在線,網關在線后即可對網關進行參數鎖、重啟、恢復出廠、參數配置等操作

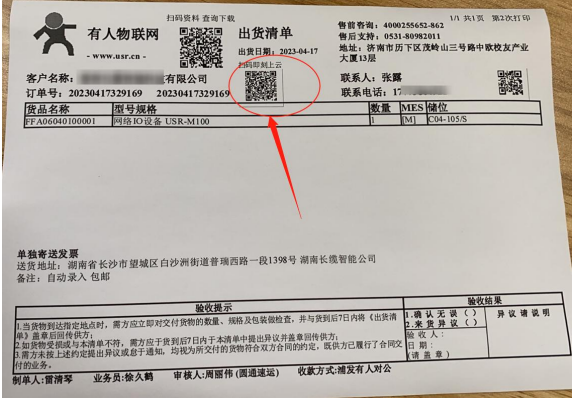

4、若批量購買網關設備,可以掃描紙質出貨單上方的“掃碼即可上云”二維碼批量添加網關設備
五、有人云參數配置

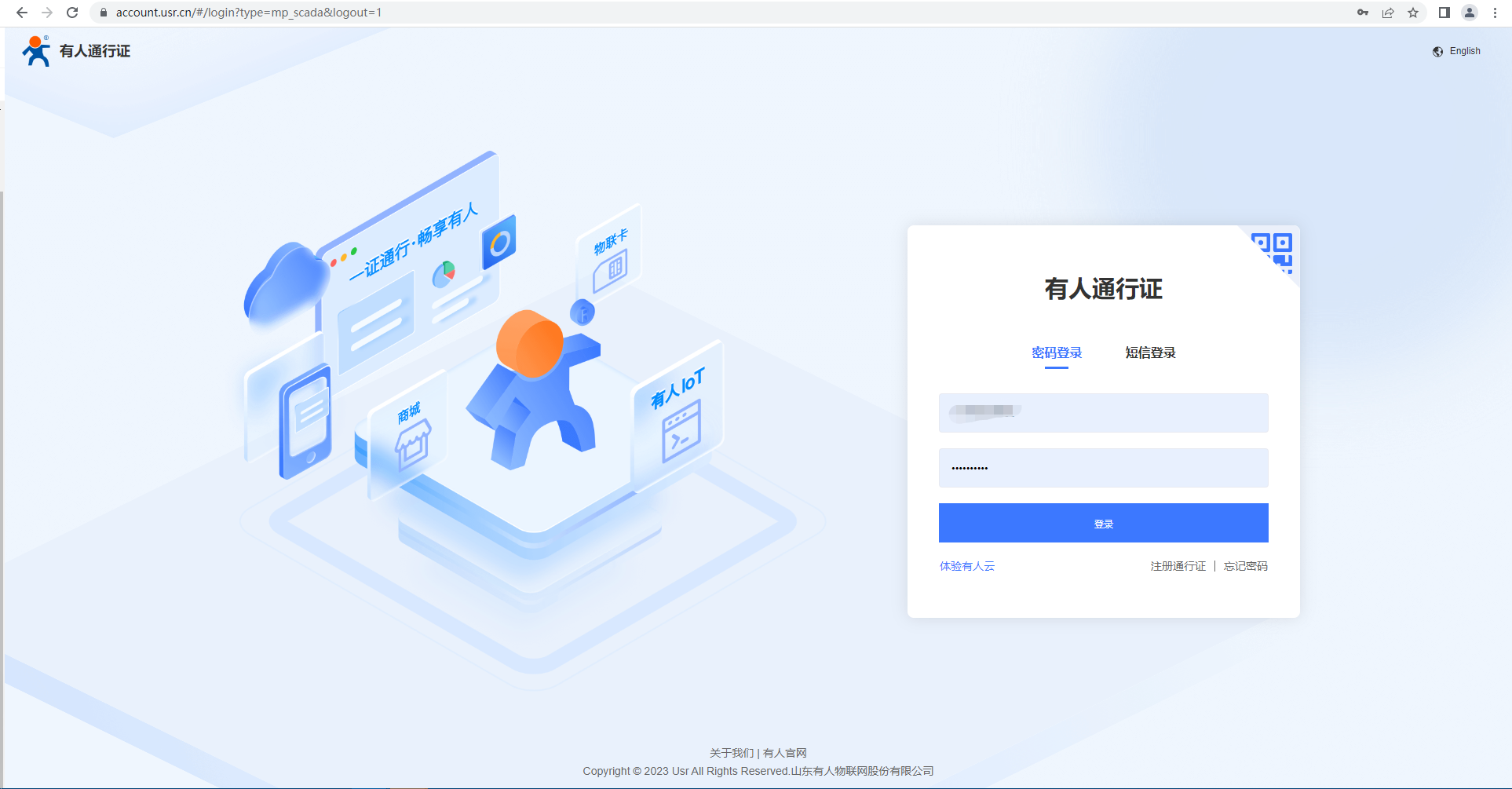

1、登錄有人云,如果沒有賬號先申請通行證,目前只能通過手機號來注冊通行證賬戶。
2、云平臺添加設備顯示

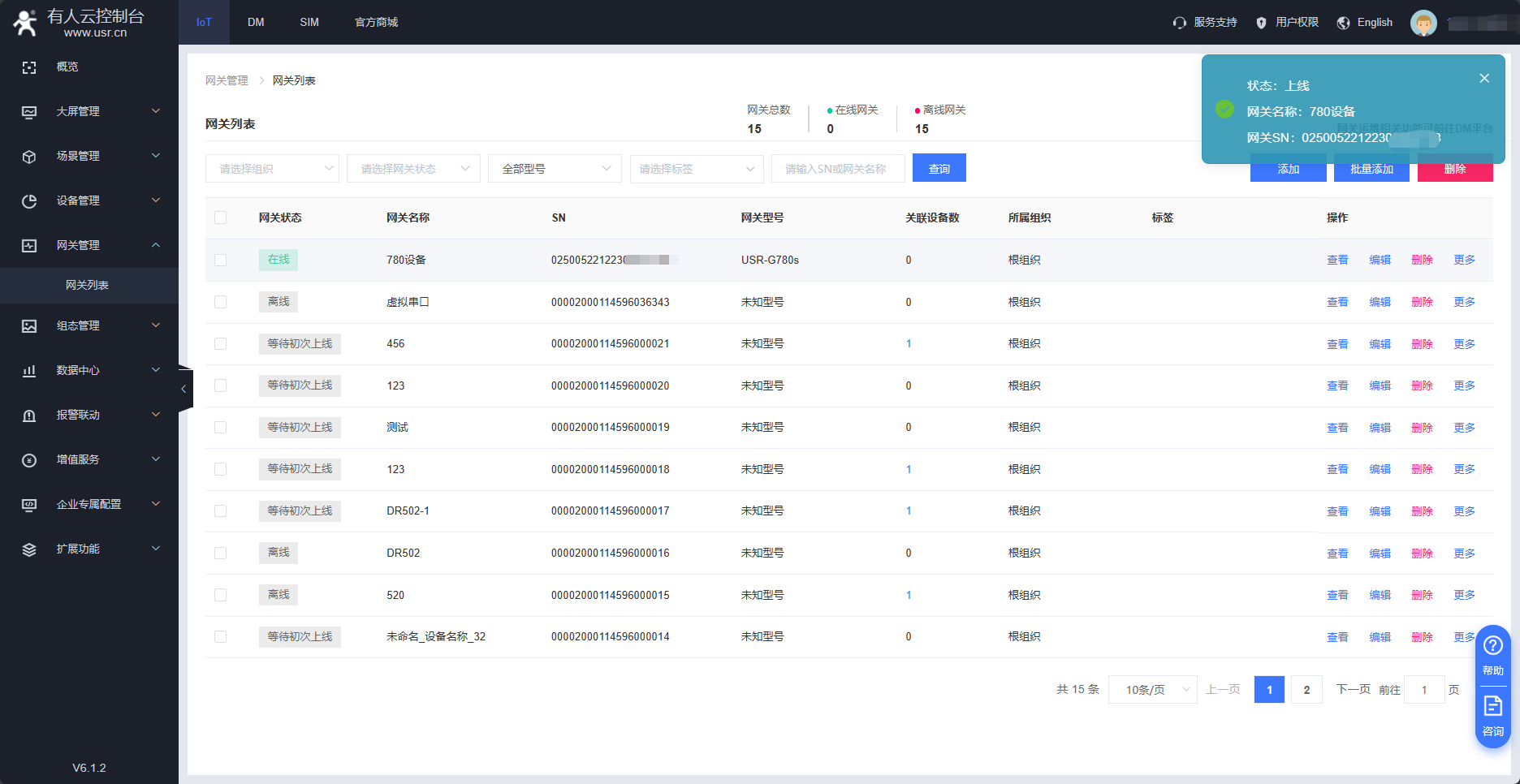

在網關管理---網關列表可以看到我們掃碼添加的G780s設備,如果設備目前處于離線狀態,可以檢查一下設備自身是否可以正常聯網。在設備正常聯網狀態下可以重啟下設備,可以看到設備的在線信息。

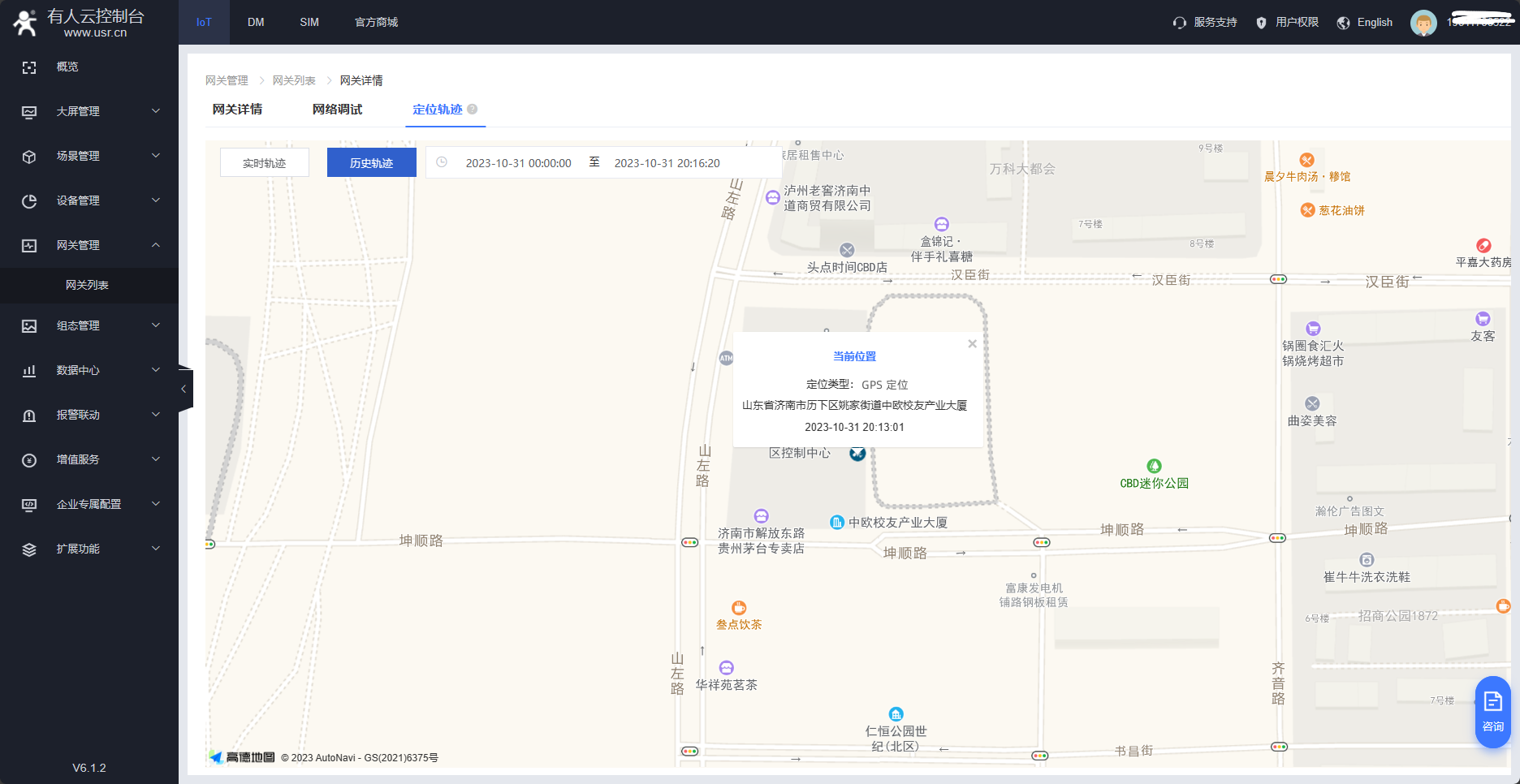

3、當設備上線后,我們可以點擊網關名稱,查看設備的定位軌跡。
注意:在設備安裝上gps天線后,一定要將天線放置到戶外相對空曠環境下做定位測試,裝置時應確保正面向上(朝天空)。
撰寫人:huoqing
