USR-G780S連接有人云（V6版本)云端輪詢示例

一、資料下載

USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://www.ggxxsw.cn/Download/982.html

USR-G771-G780s-DR5X2-DR15X規格書：http://www.ggxxsw.cn/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：http://www.ggxxsw.cn/Download/984.html

USR-G780s 設置軟件：http://www.ggxxsw.cn/Download/1269.html

G771-G780s-DR5X2-DR15X MQTT應用案例：http://www.ggxxsw.cn/Download/1188.html

如果有實際MODBUS RTU串口從機設備，可以直接接產品串口，串口參數設置一致，測試有人云云端輪詢采集從機數據功能。

如果沒有實際串口從機設備，用于調試產品功能，可以找USB串口線，電腦百度去網上下載MODBUS SLAVE 調試軟件，安裝到電腦，模擬實際串口MODBUS RTU從機設備。

二、硬件連接

1、所需物品

USR-G780s 產品 1臺

12V電源適配器 1個

USB-RS232或USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-G780s 的232串口接USB-RS232串口線到電腦USB口，接好4G天線，然后產品接12V電源適配器上電。

3、查看端口號

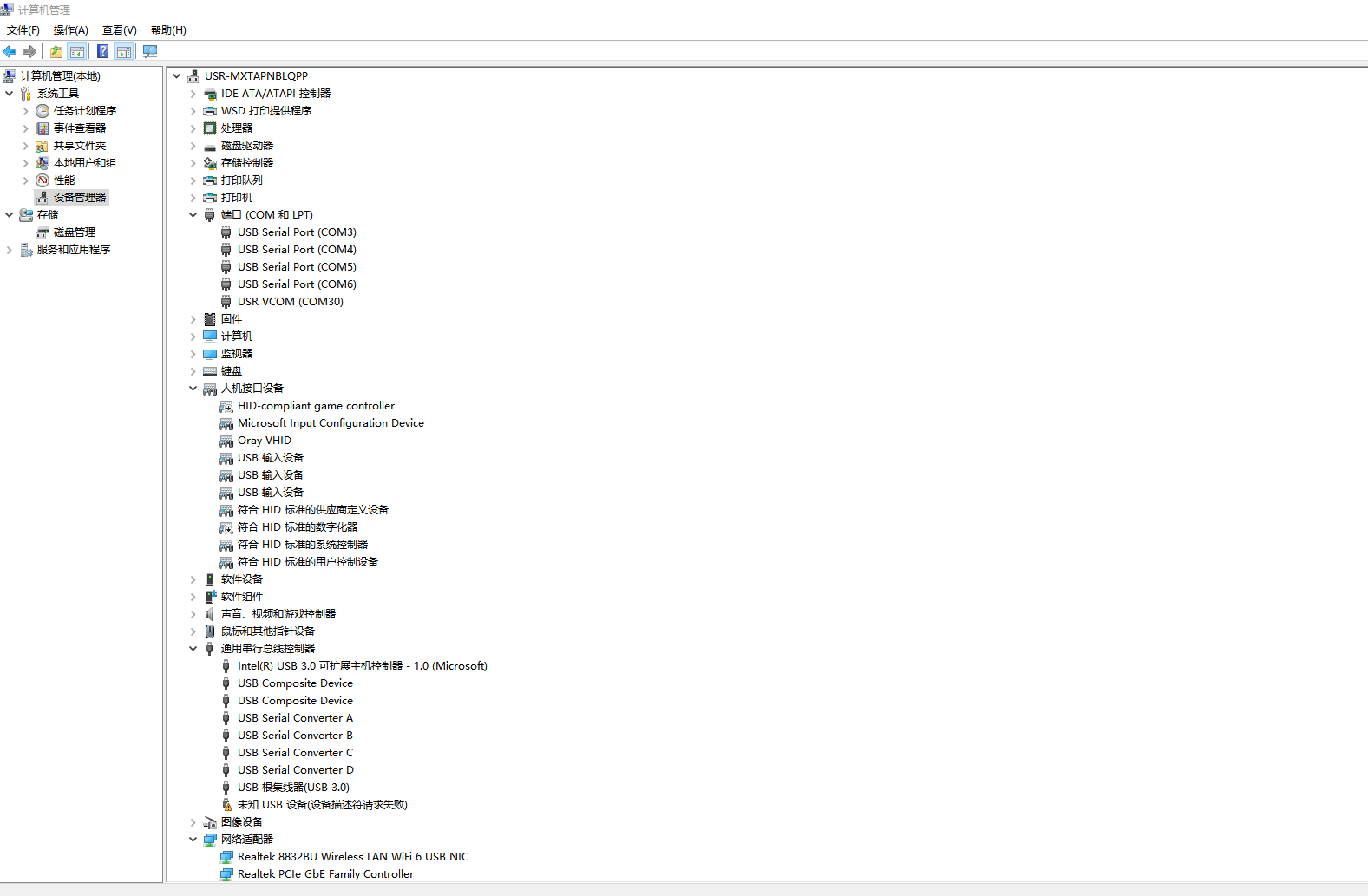

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G780s的USB-RS232串口線COM口號，COM4。

三、有人云參數設置

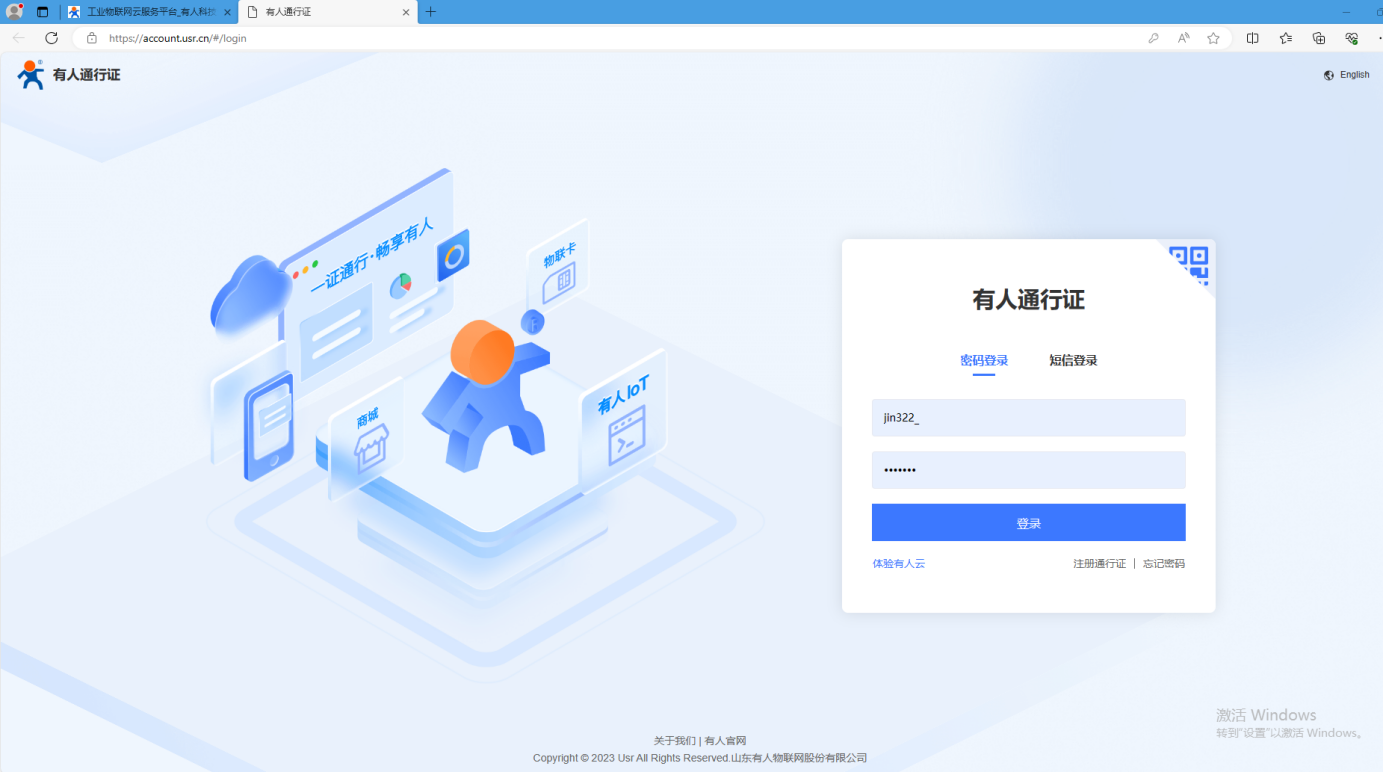

1、登錄有人云賬號

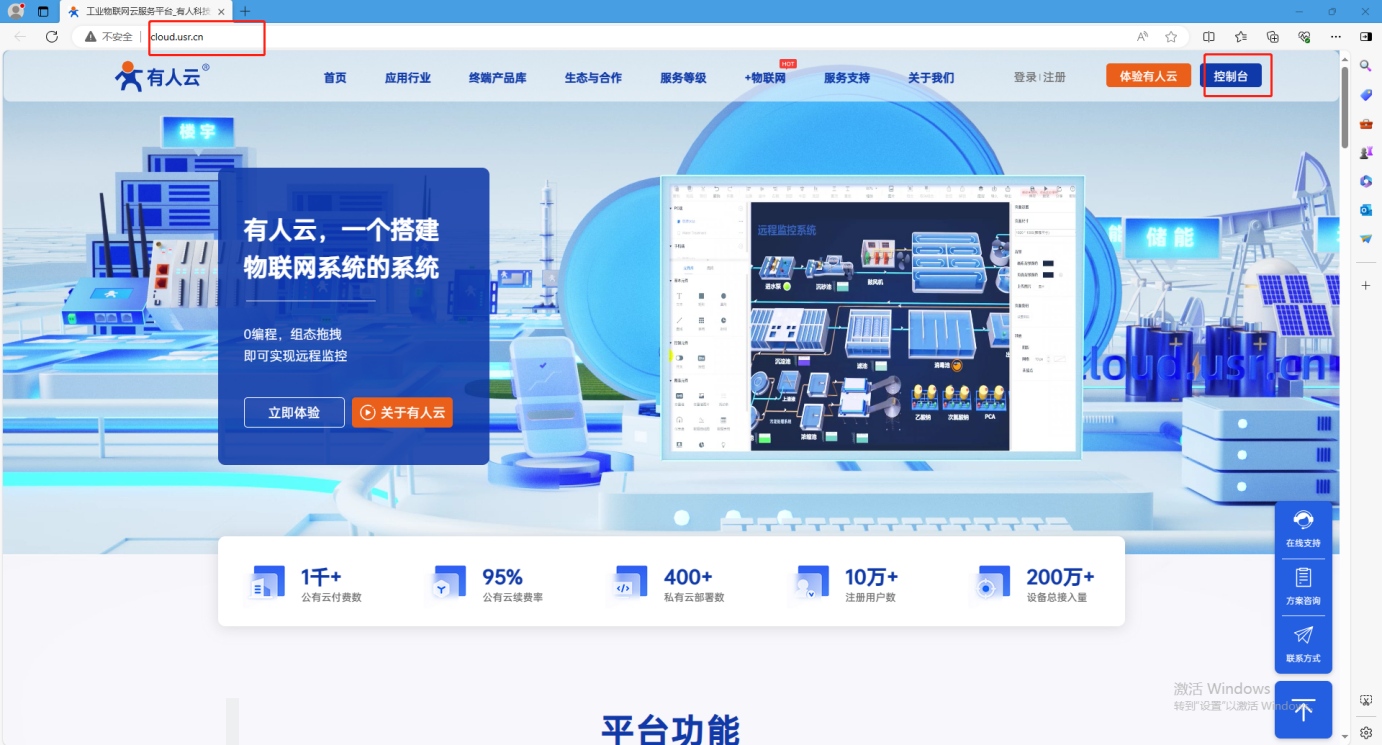

www.ggxxsw.cn 點擊有人云跳轉到登錄頁面。

2、添加USR-G780s設備

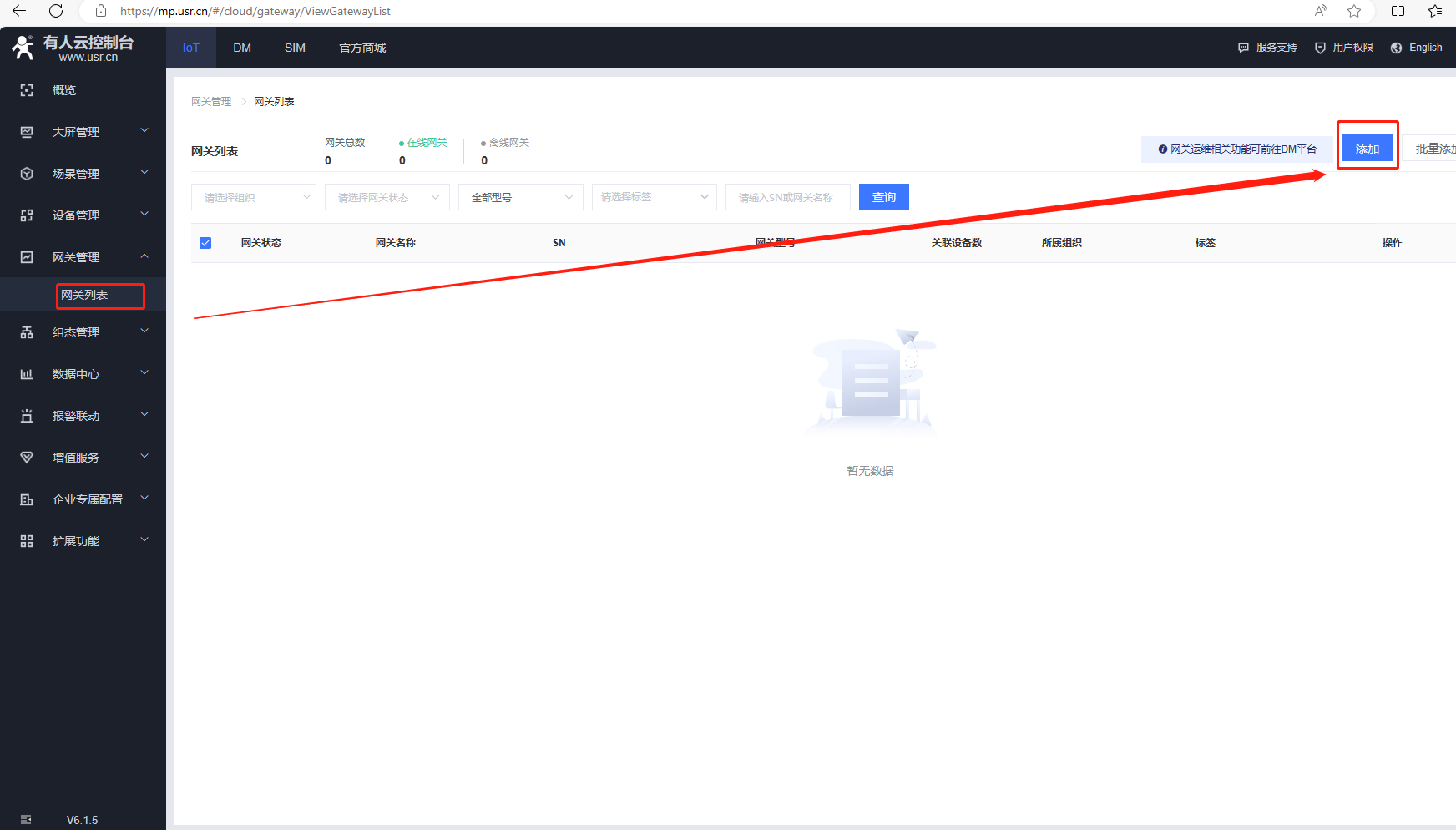

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

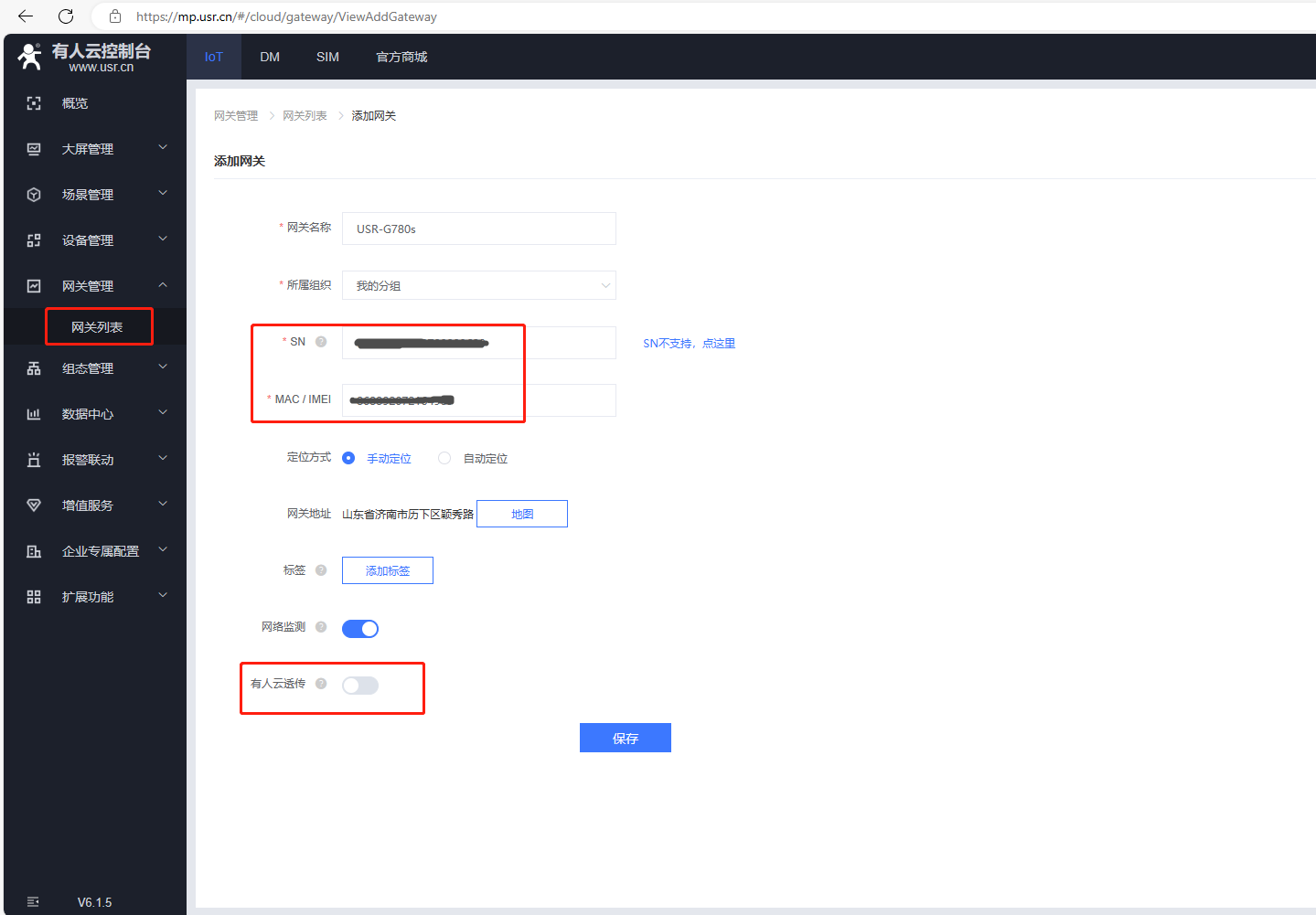

（2）USR-G780s查看產品反面標簽，使用SN和IMEI在有人云上添加設備，用云端輪詢時有人云透傳需要關閉，最后點擊保存。

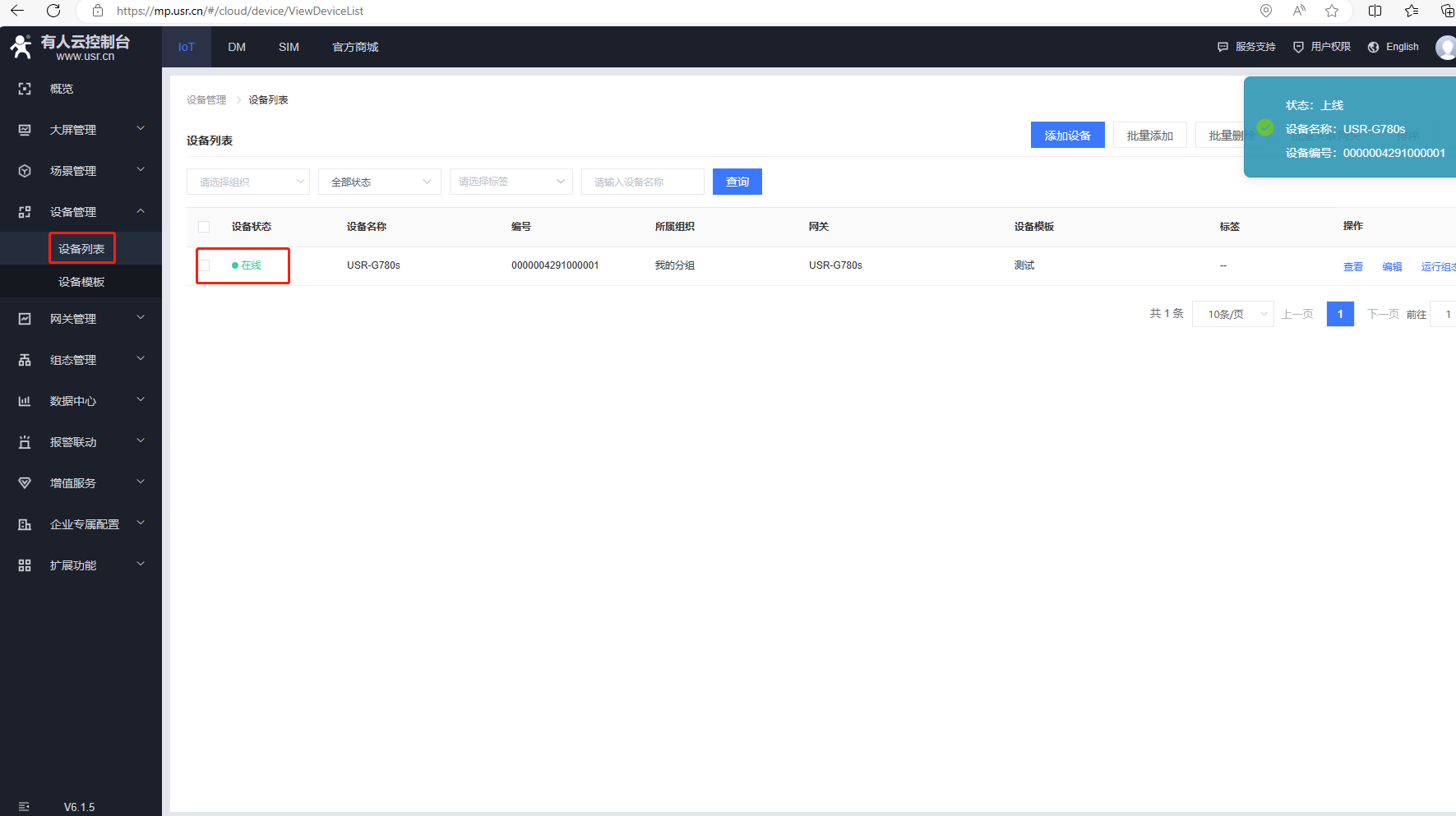

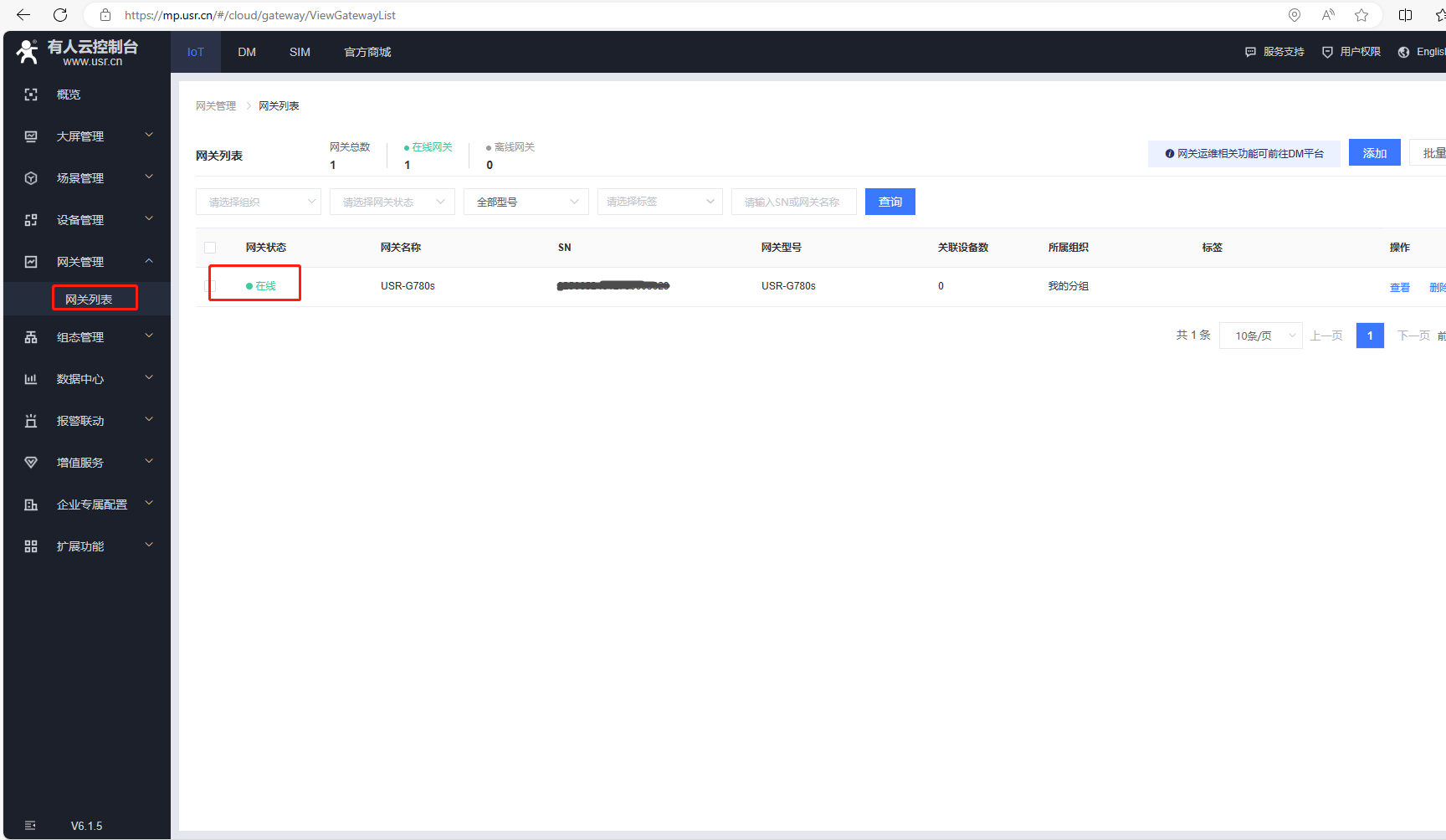

（3）添加完成，返回網關列表，USR-G780s支持我們內置SIM卡，聯網正常后，網絡狀態在線。也可以單獨插外置卡（可以上網的物聯卡、手機卡）

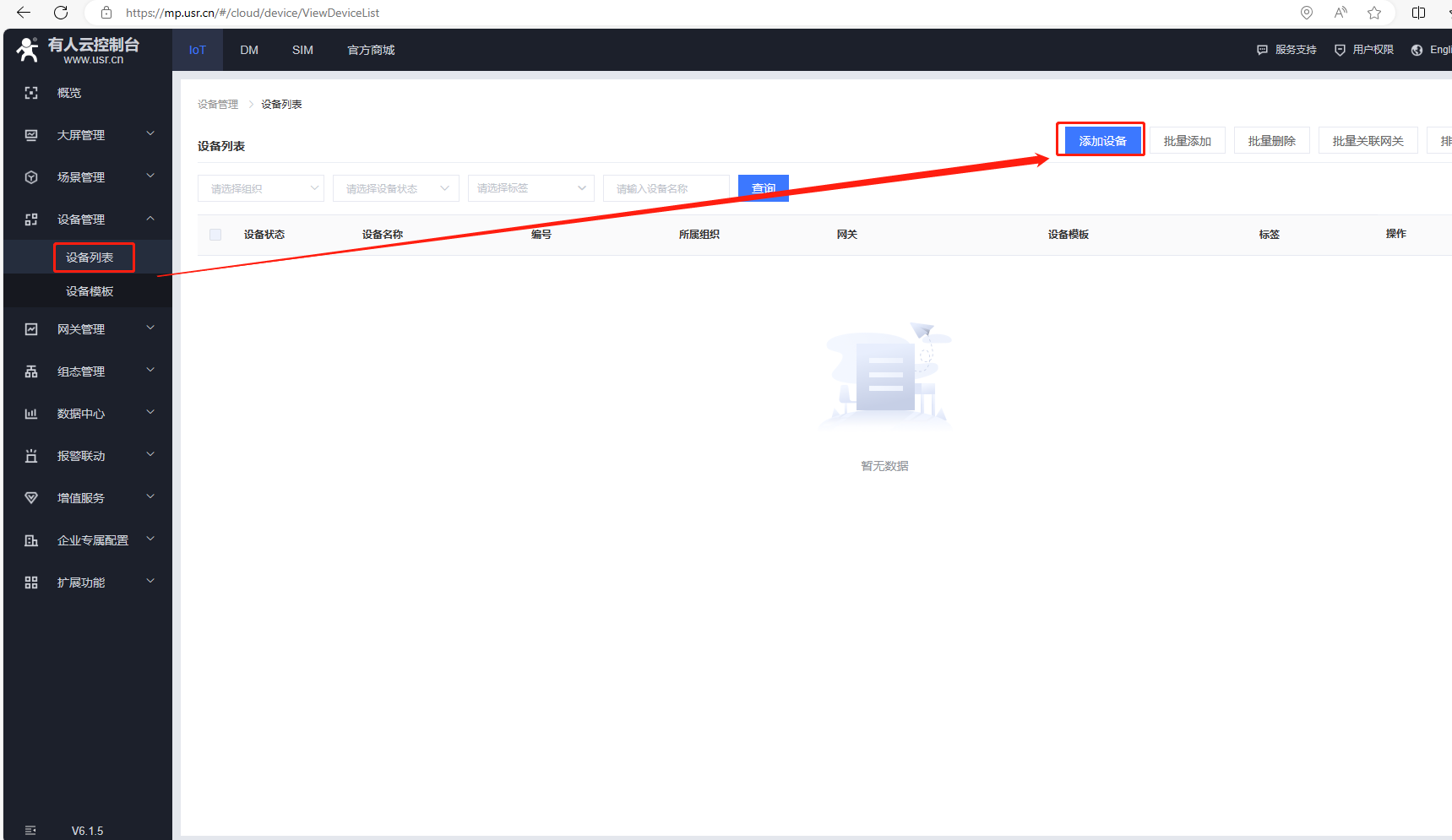

3、添加設備，點擊設備管理，點擊設備列表，點擊添加設備。

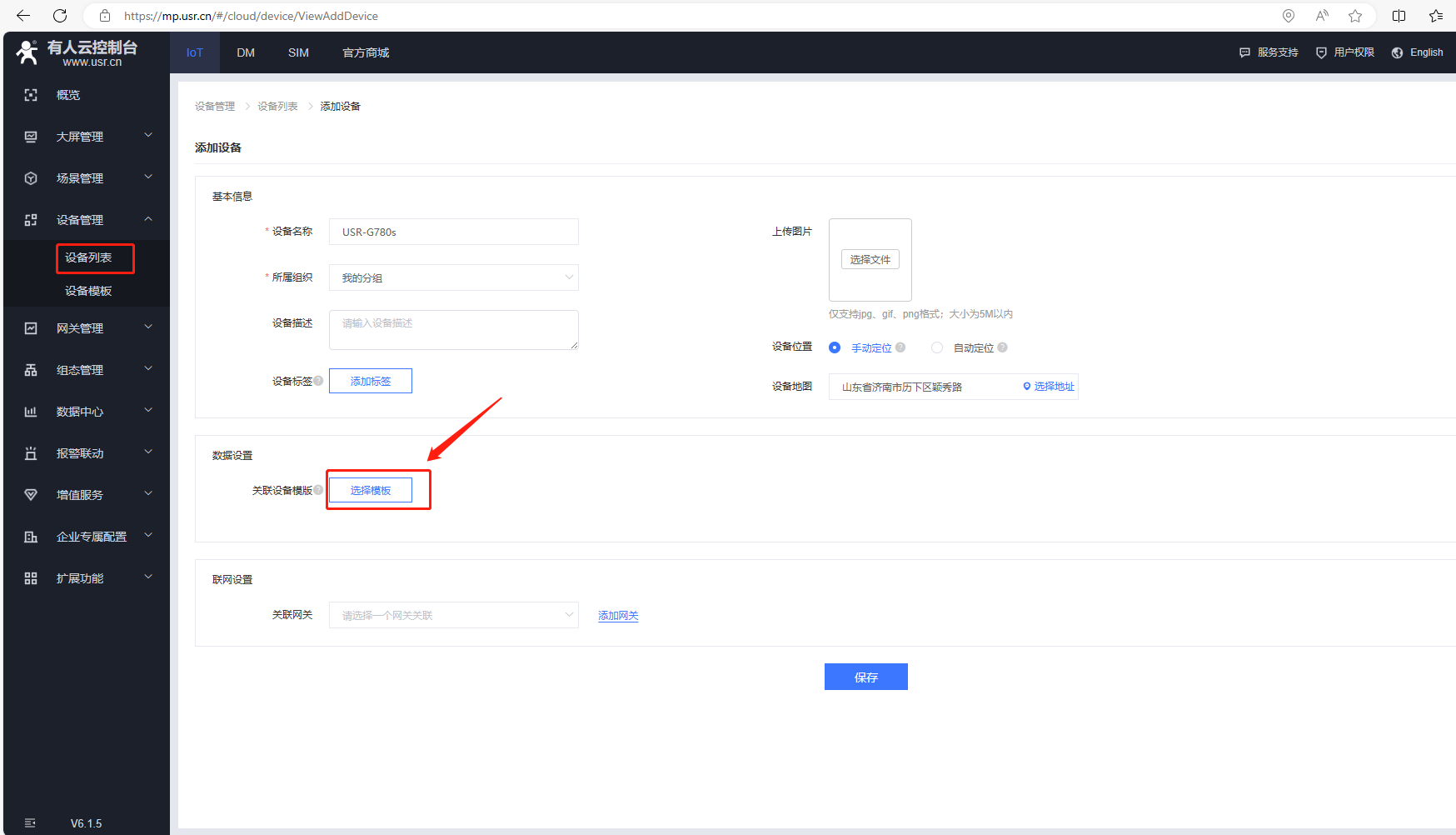

4、添加模板，輸入設備名稱，點擊選擇模板。

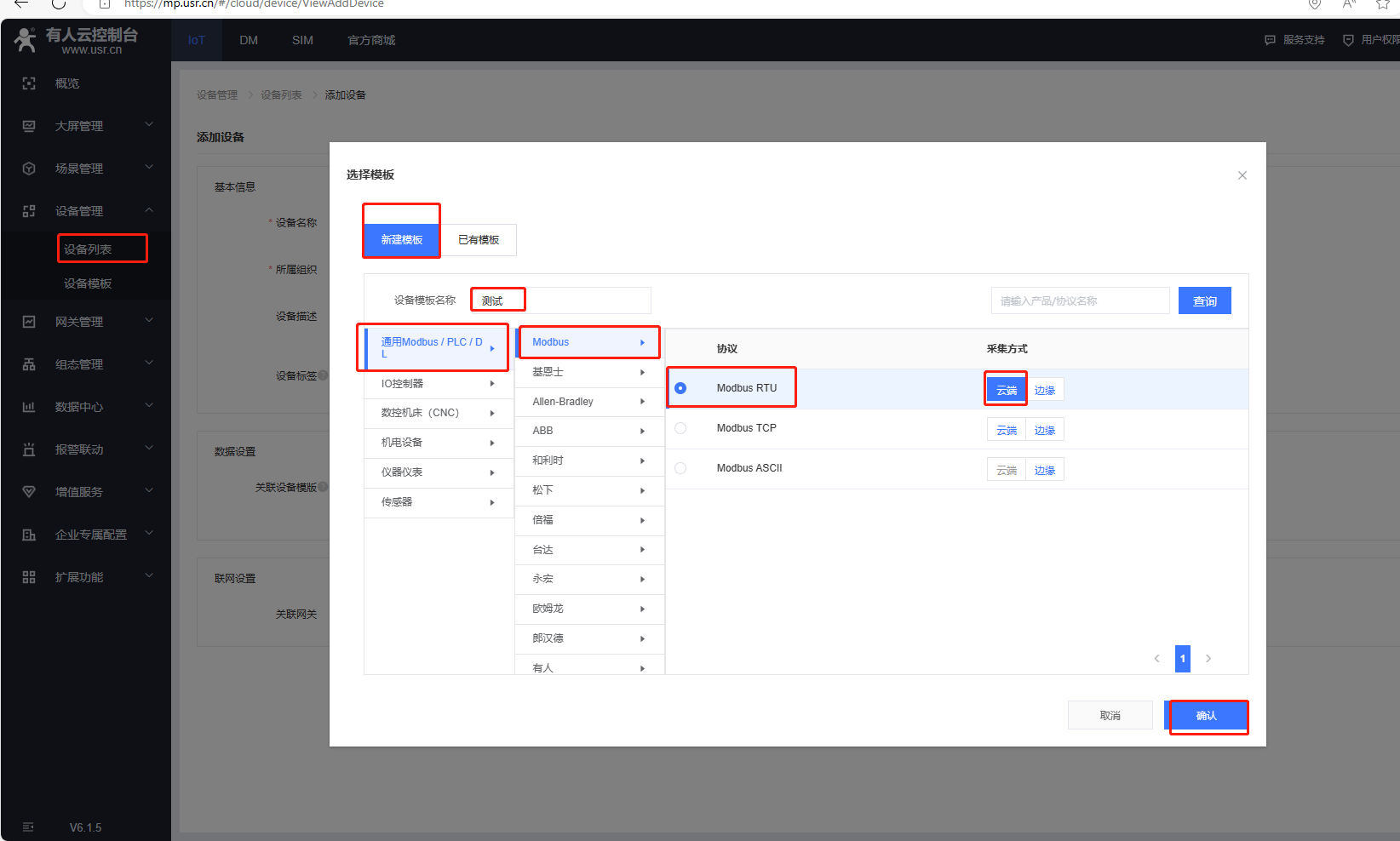

選擇新建模板，輸入設備模板名稱，通用Modbus/PLC/DL，選擇Modbus，協議選擇Modbus Rtu，采集方式云端，最后確認。

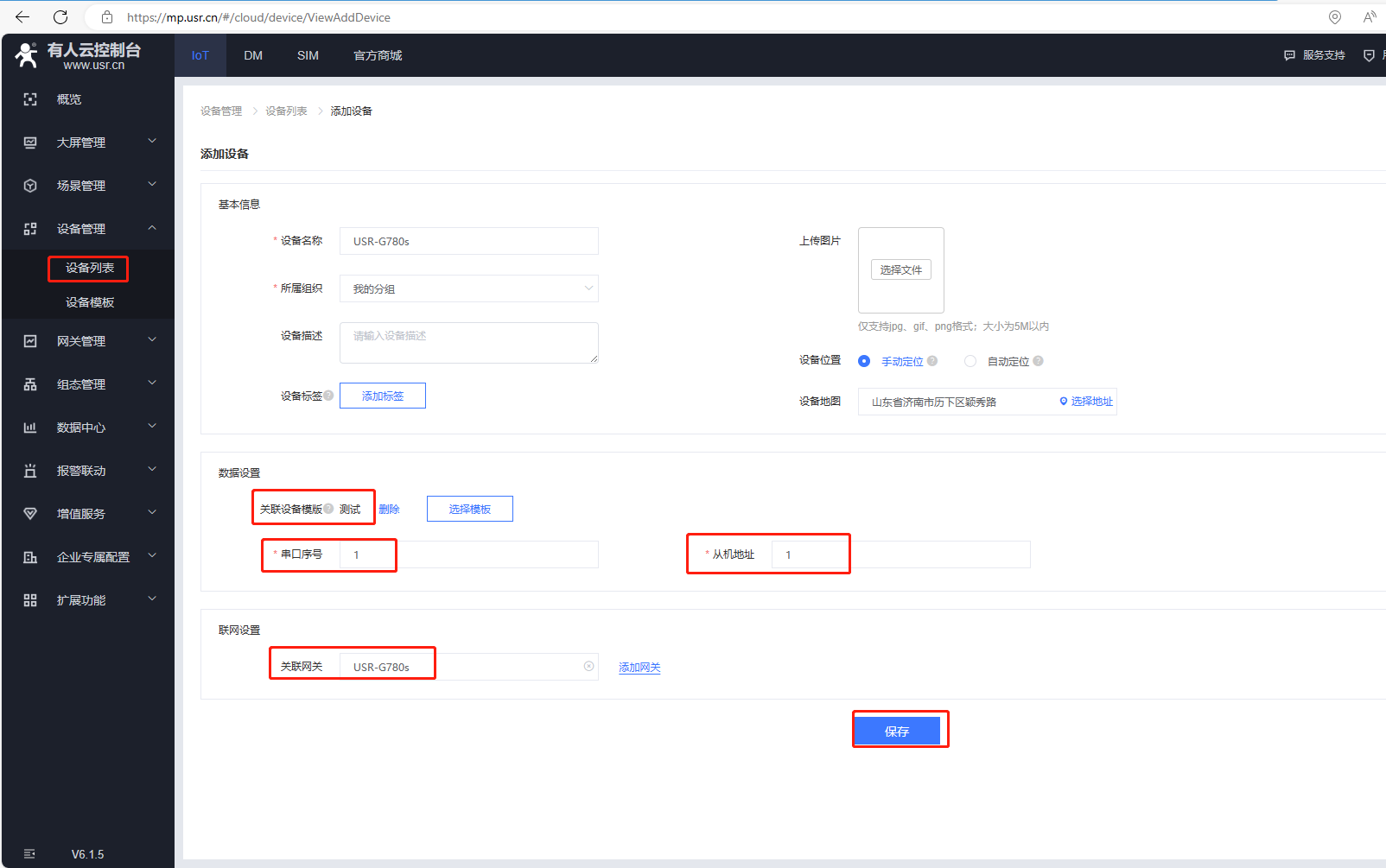

5、添加從機，串口序號默認1，從機地址1（實際應用，填所接串口設備的十進制從機地址號）

聯網設置，關聯網關選擇自身設備，USR-G780s，最后點擊保存。

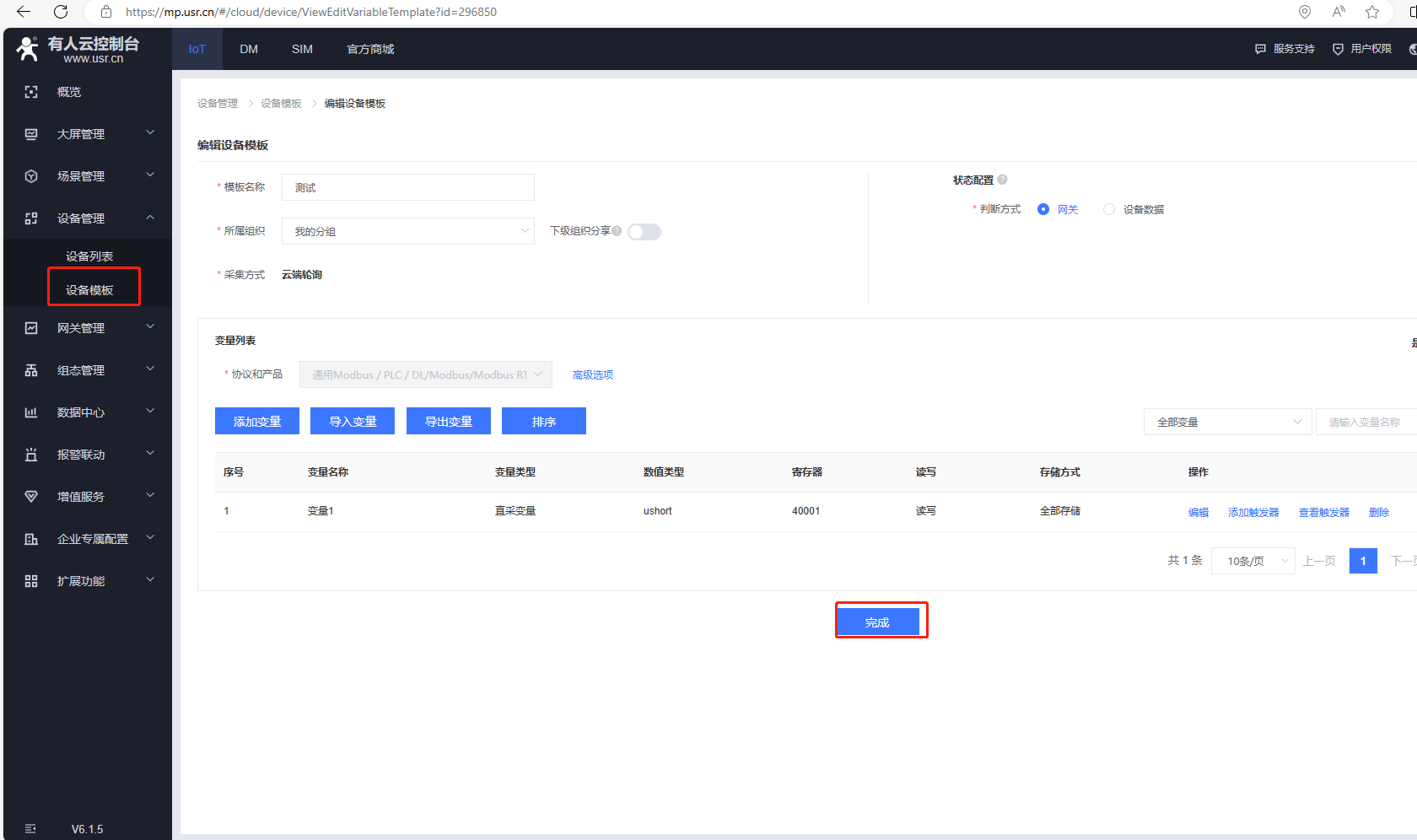

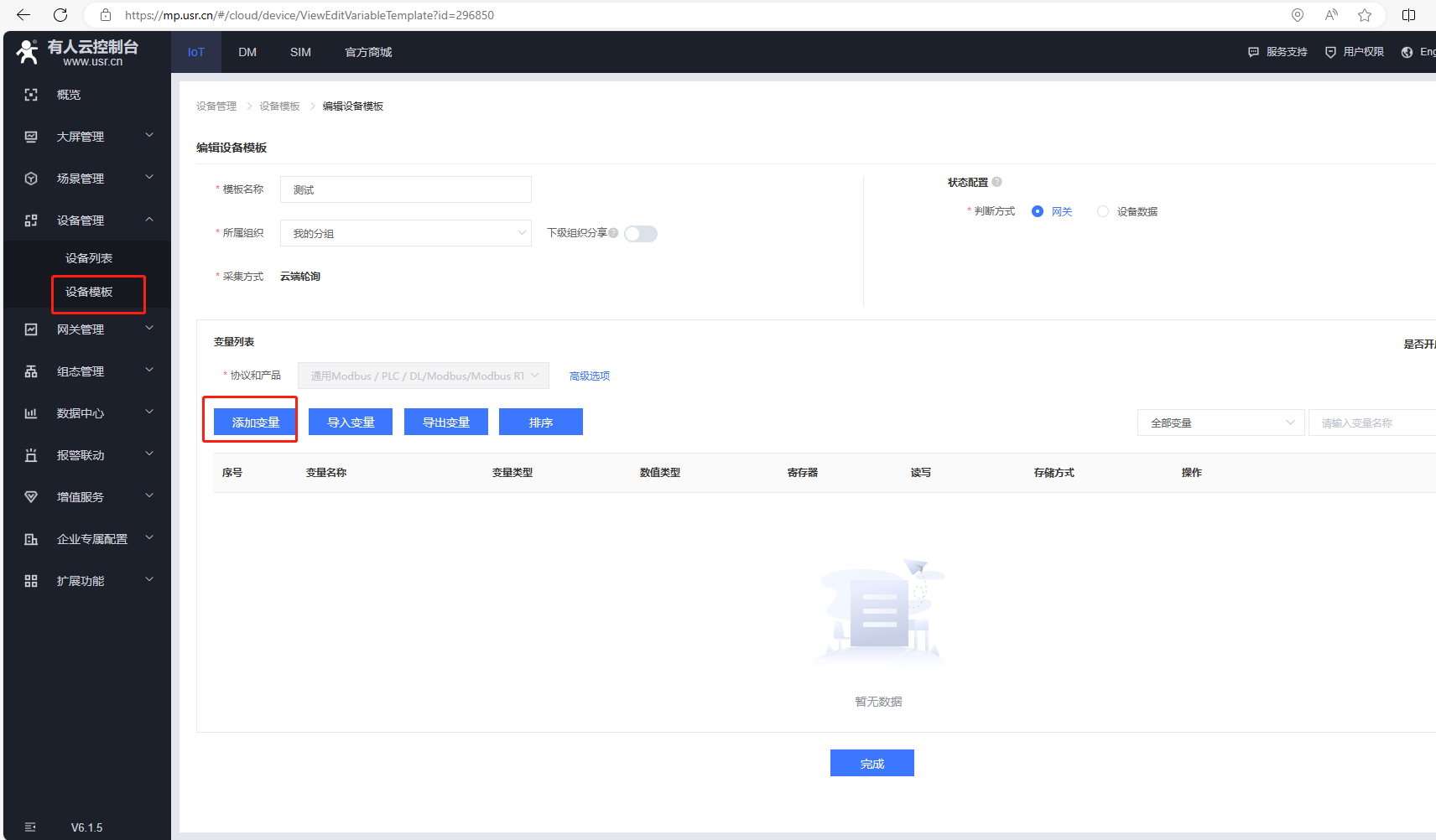

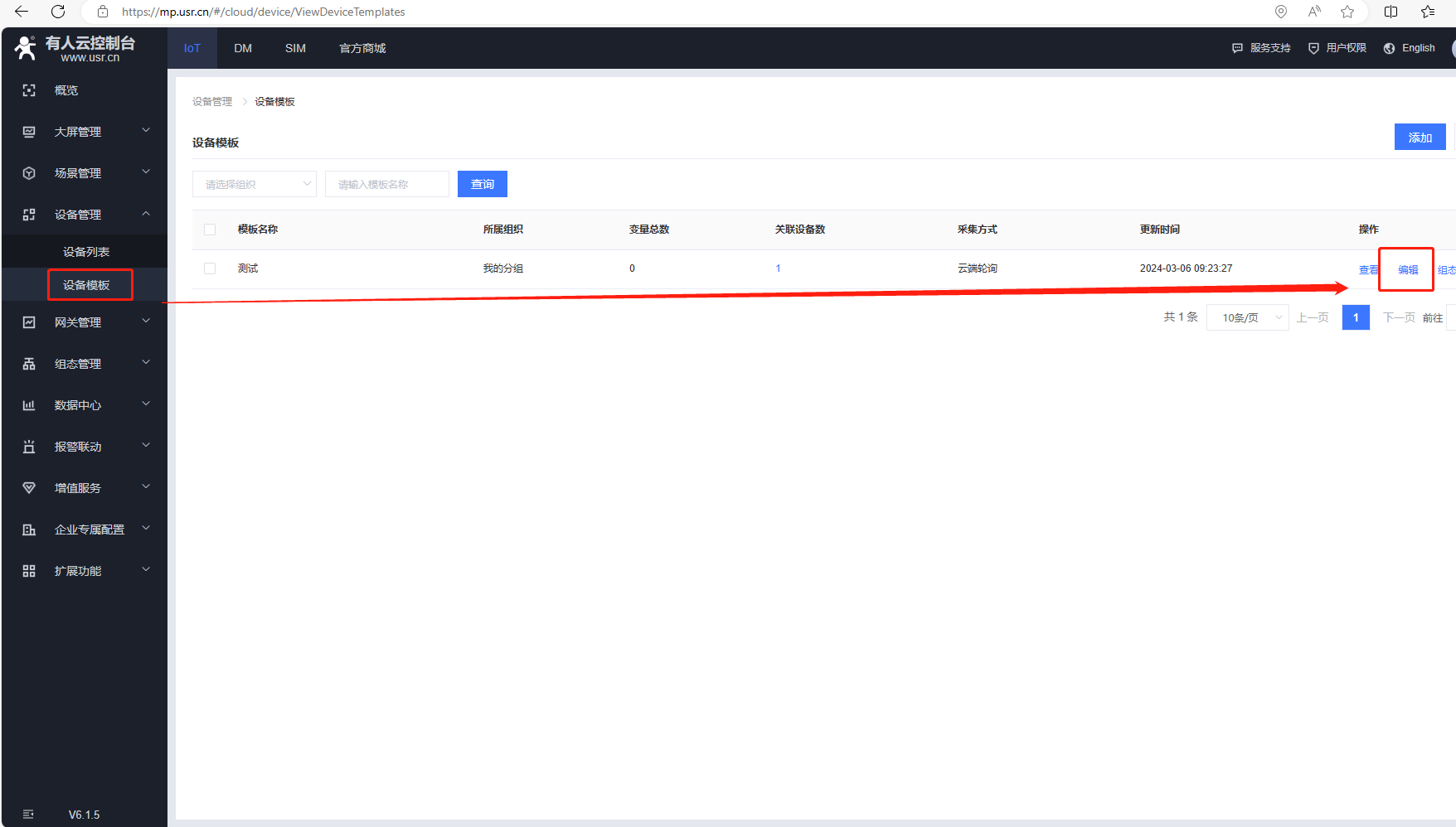

6、添加變量，點擊設備管理，點擊設備模板，點擊編輯。

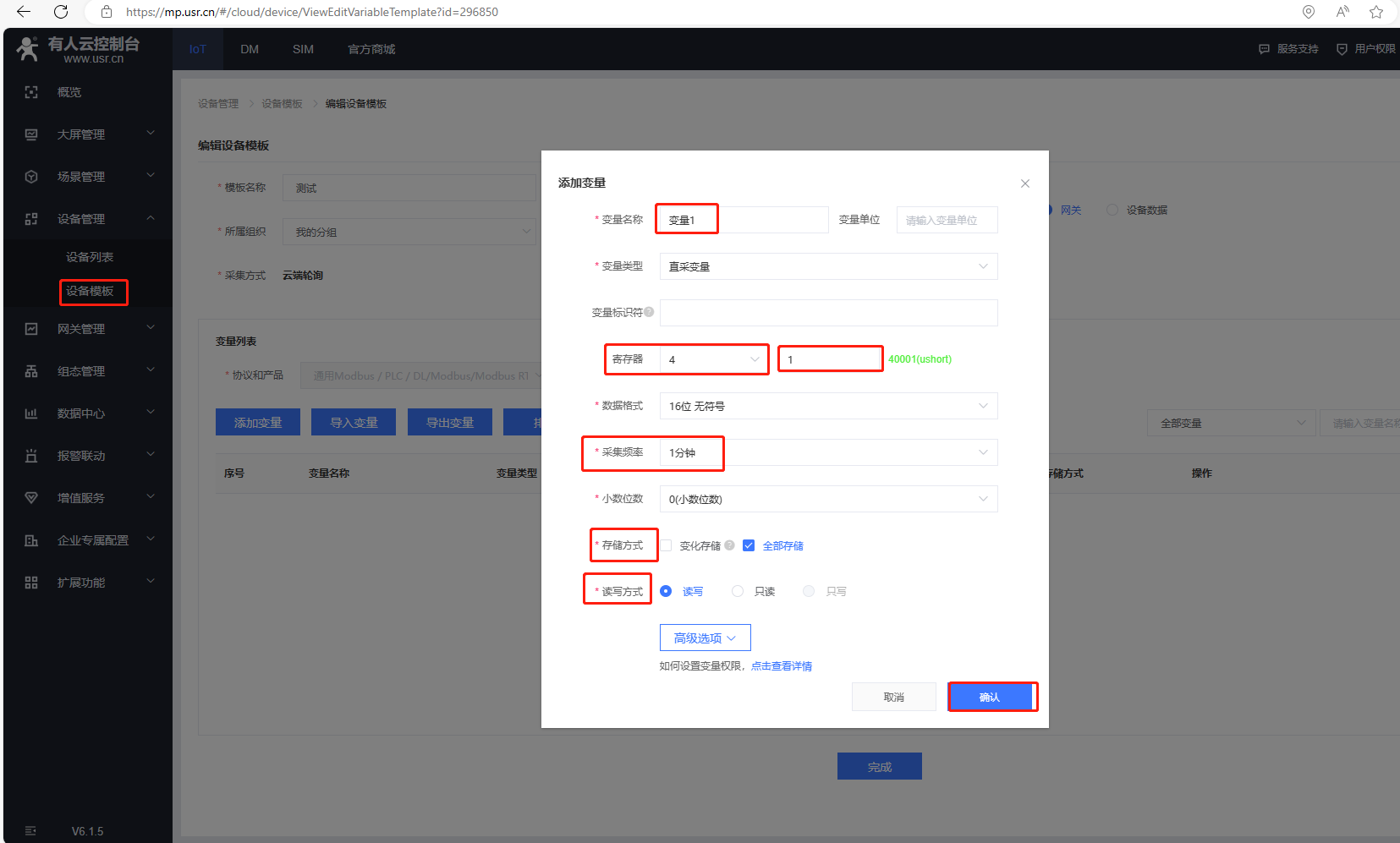

輸入變量名稱，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置1（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。

采集頻率1分鐘。

可以選擇存儲方式和讀寫方式，點擊確認，最后點擊完成。

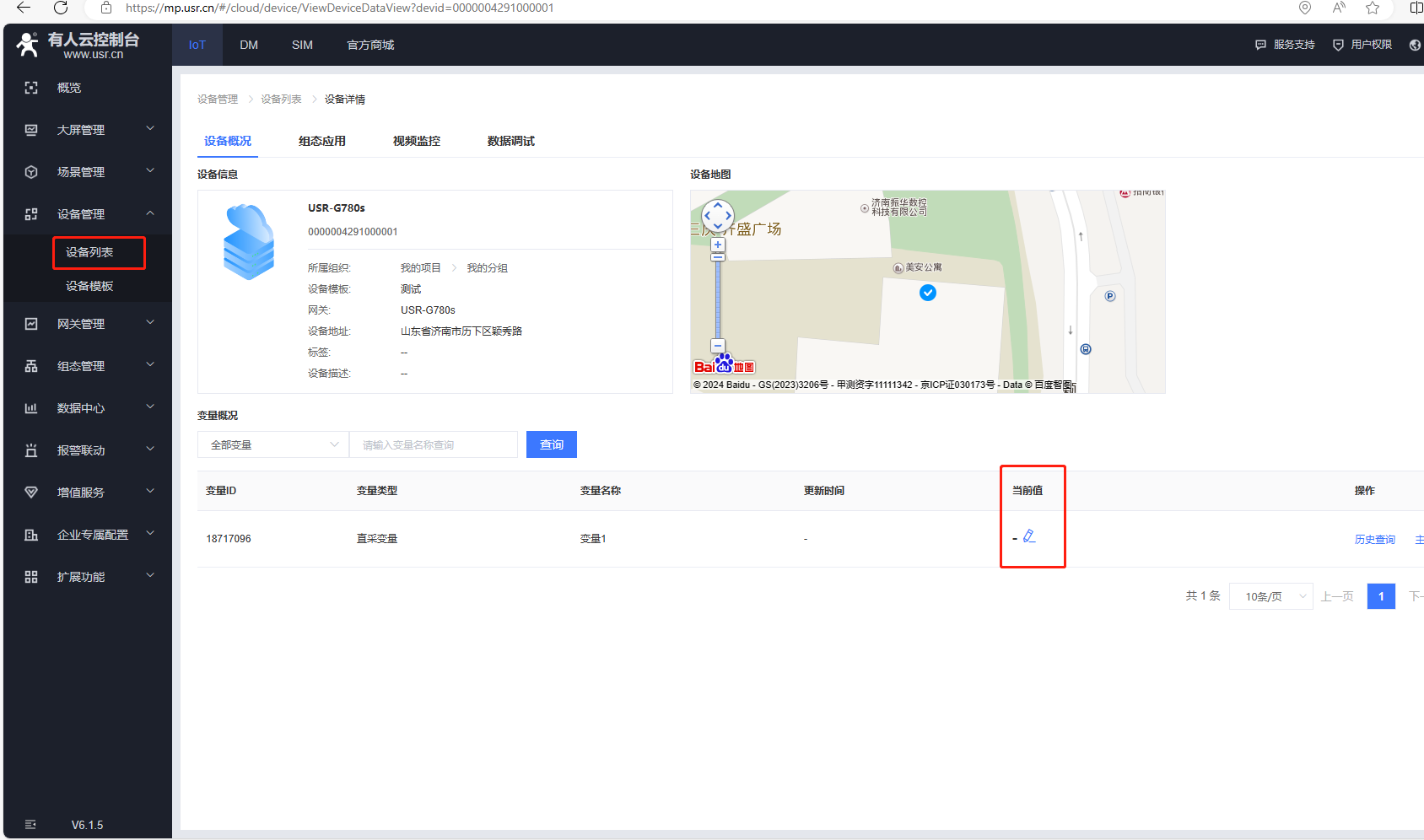

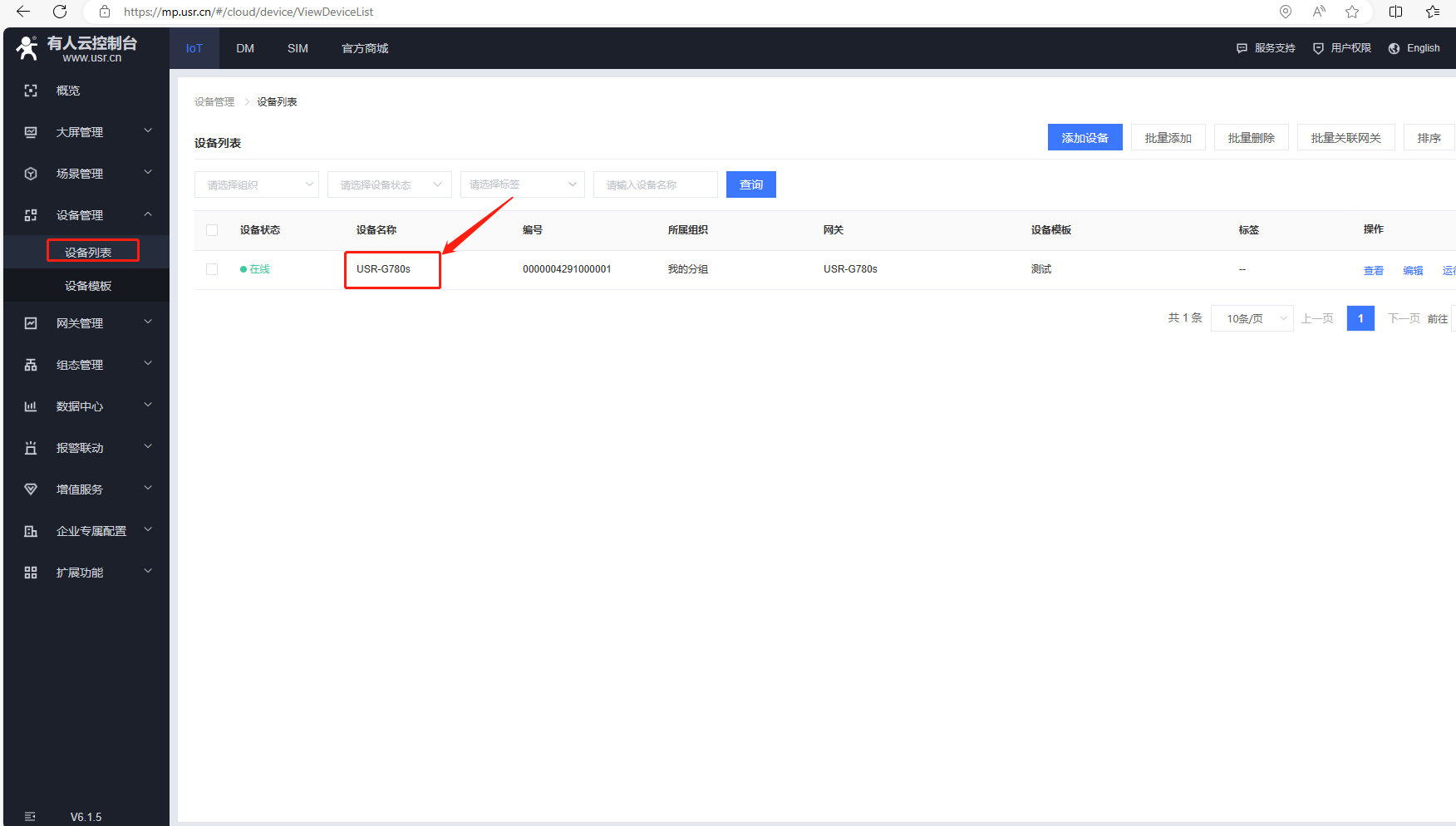

7、返回設備列表，點擊設備名稱，可以去查看變量當前值。

四、數據調試

1、打開串口軟件MODBUS slave軟件，配置參數

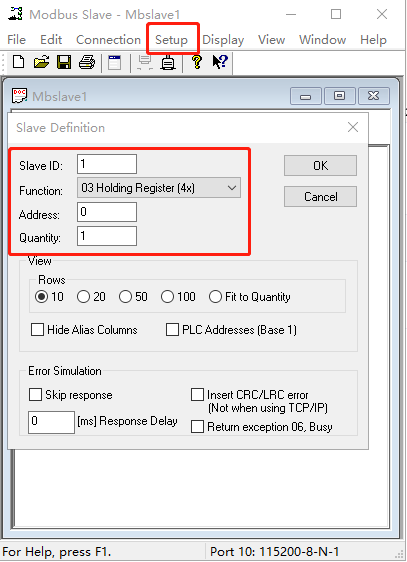

2、點擊Setup，Slave ID從機地址用1，F(xiàn)unction功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用1。

就是模擬從機地址1，采集1個寄存器地址0的數據。

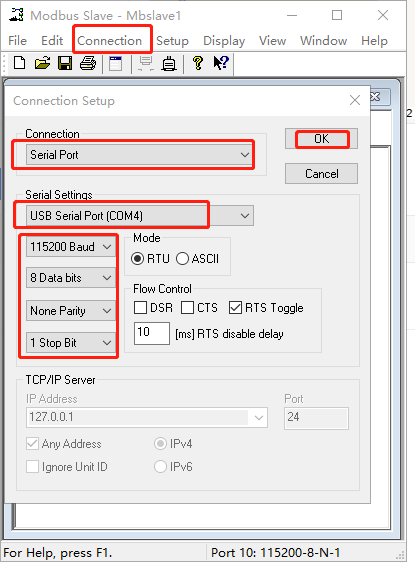

3、點擊Connection,選擇串口，對應USR-G780s所接USB-RS232串口線的COM口號，串口參數和USR-G780s串口參數保持一致。 Mode選擇RTU，模擬MODBUS RTU協議串口。

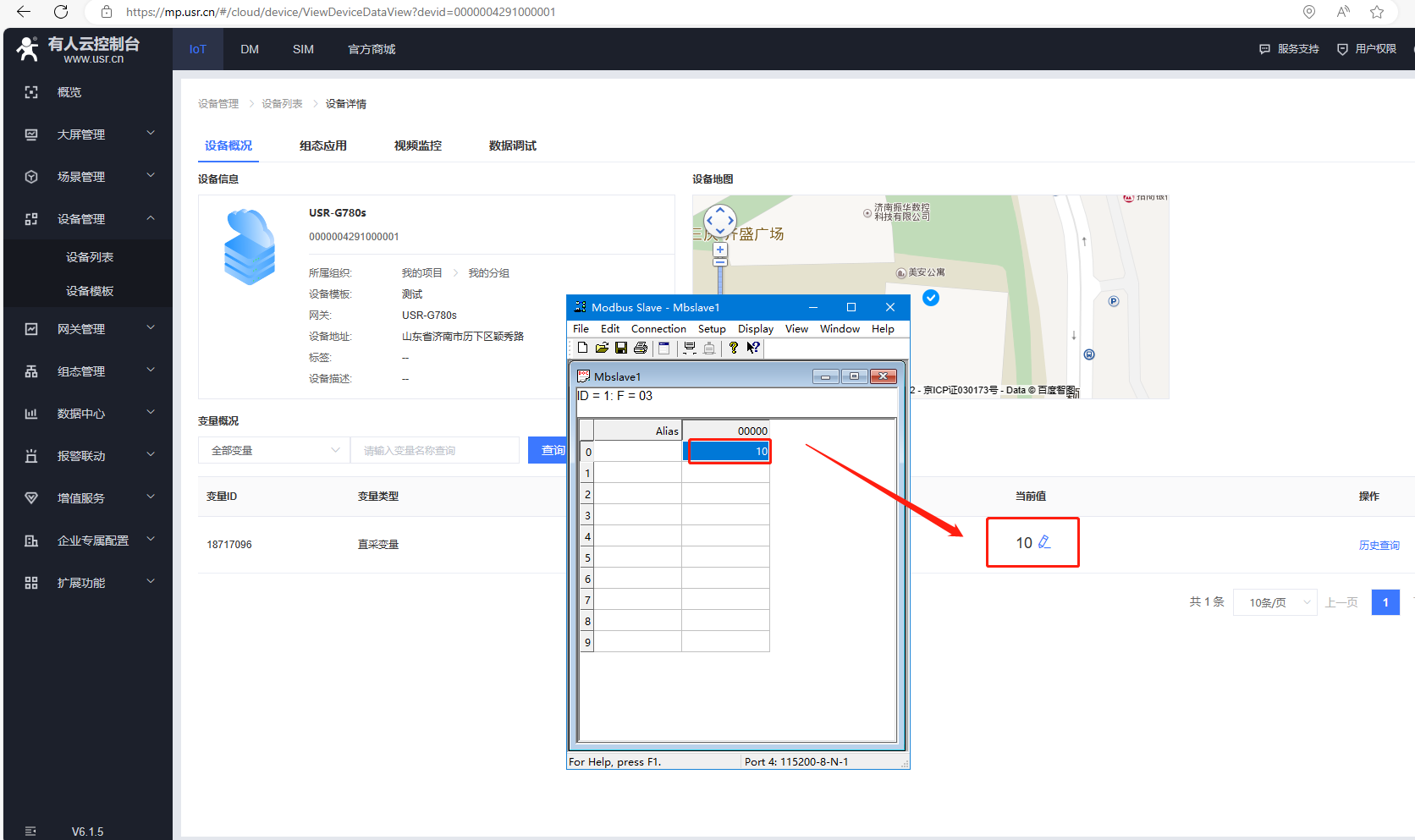

4、MODBUS slave數據設置10，有人云設備列表1分鐘采集，可以看到變量采集的當前值數據10。

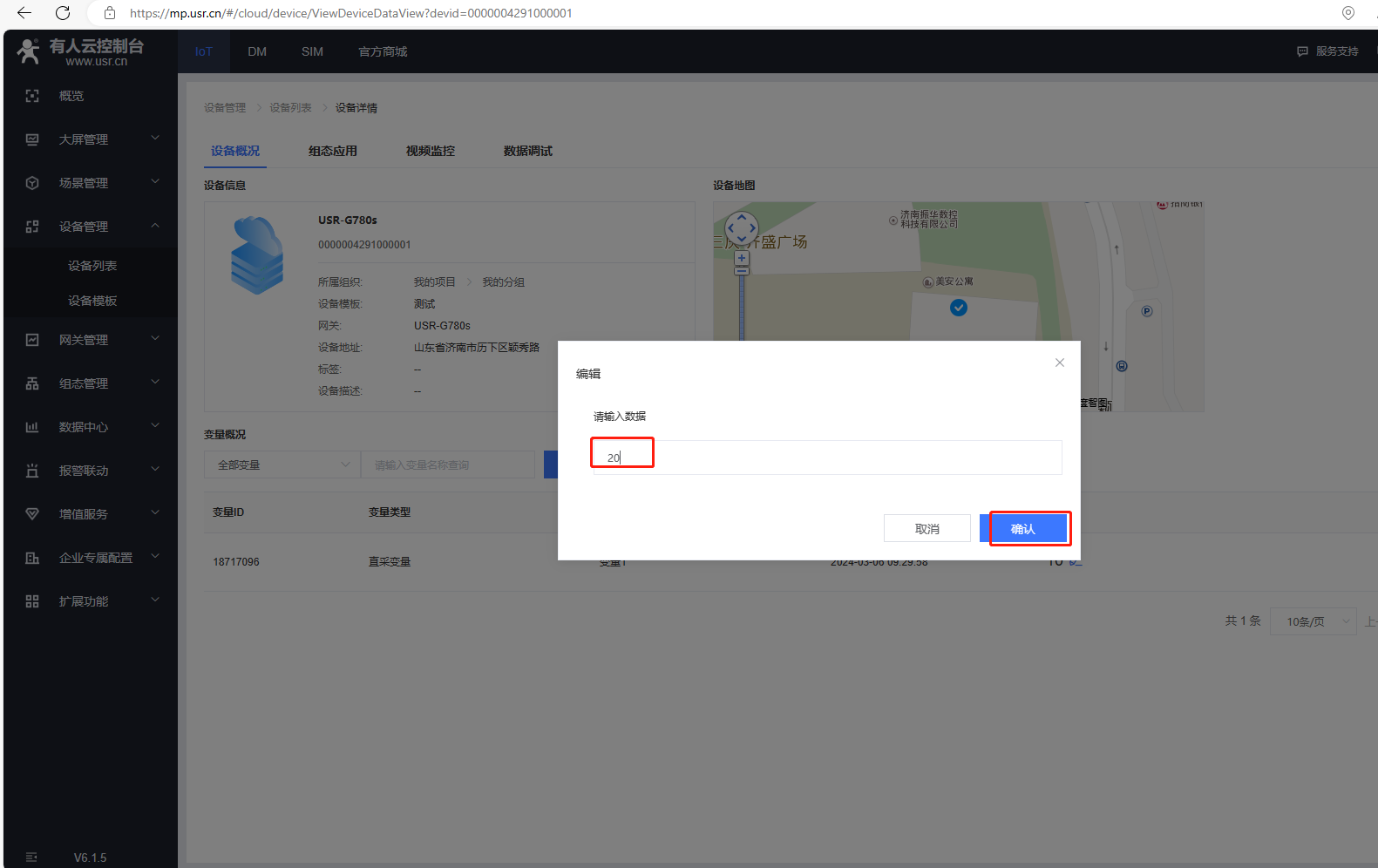

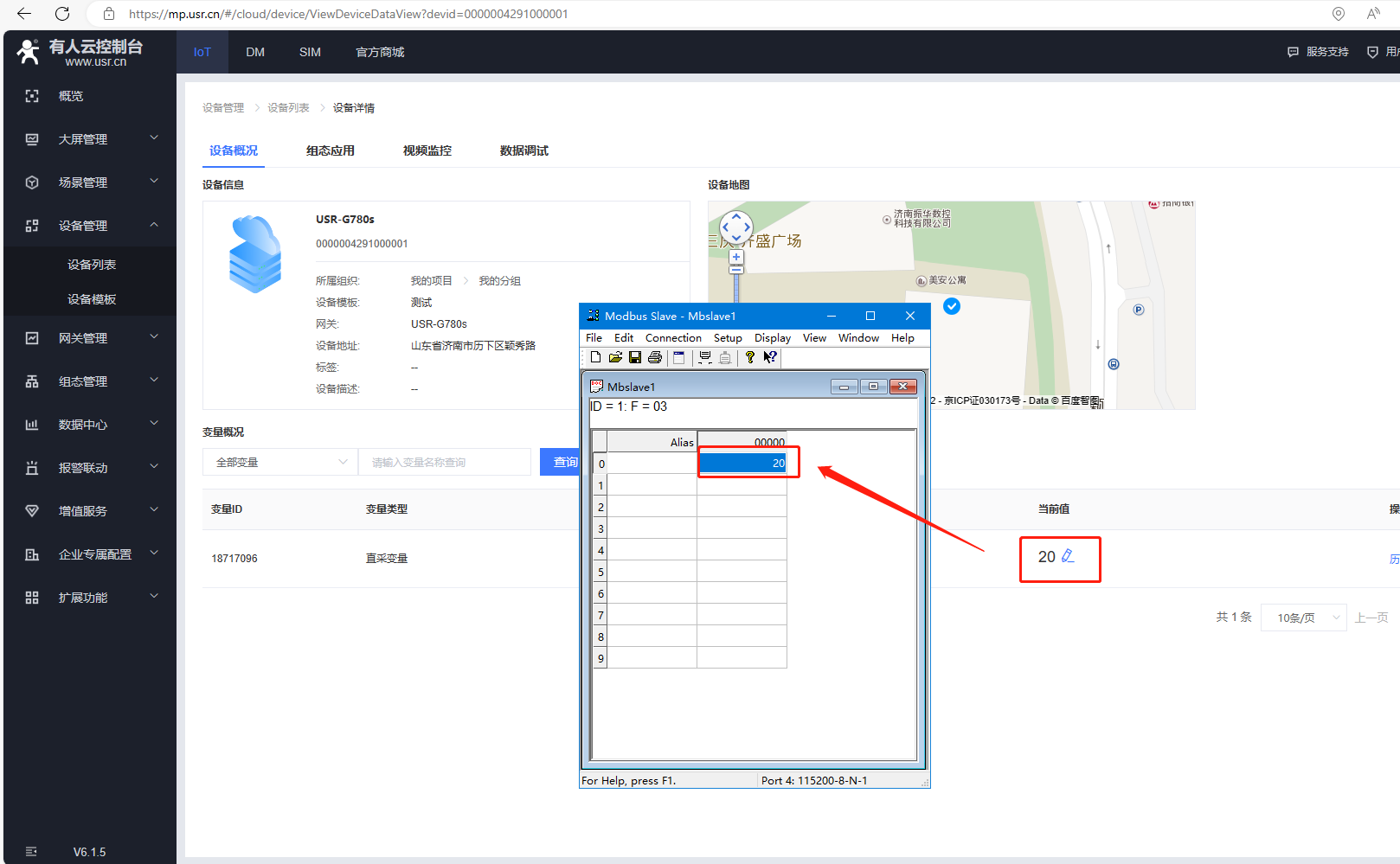

5、有人云寫數據20，MODBUS slave數據變?yōu)?0。

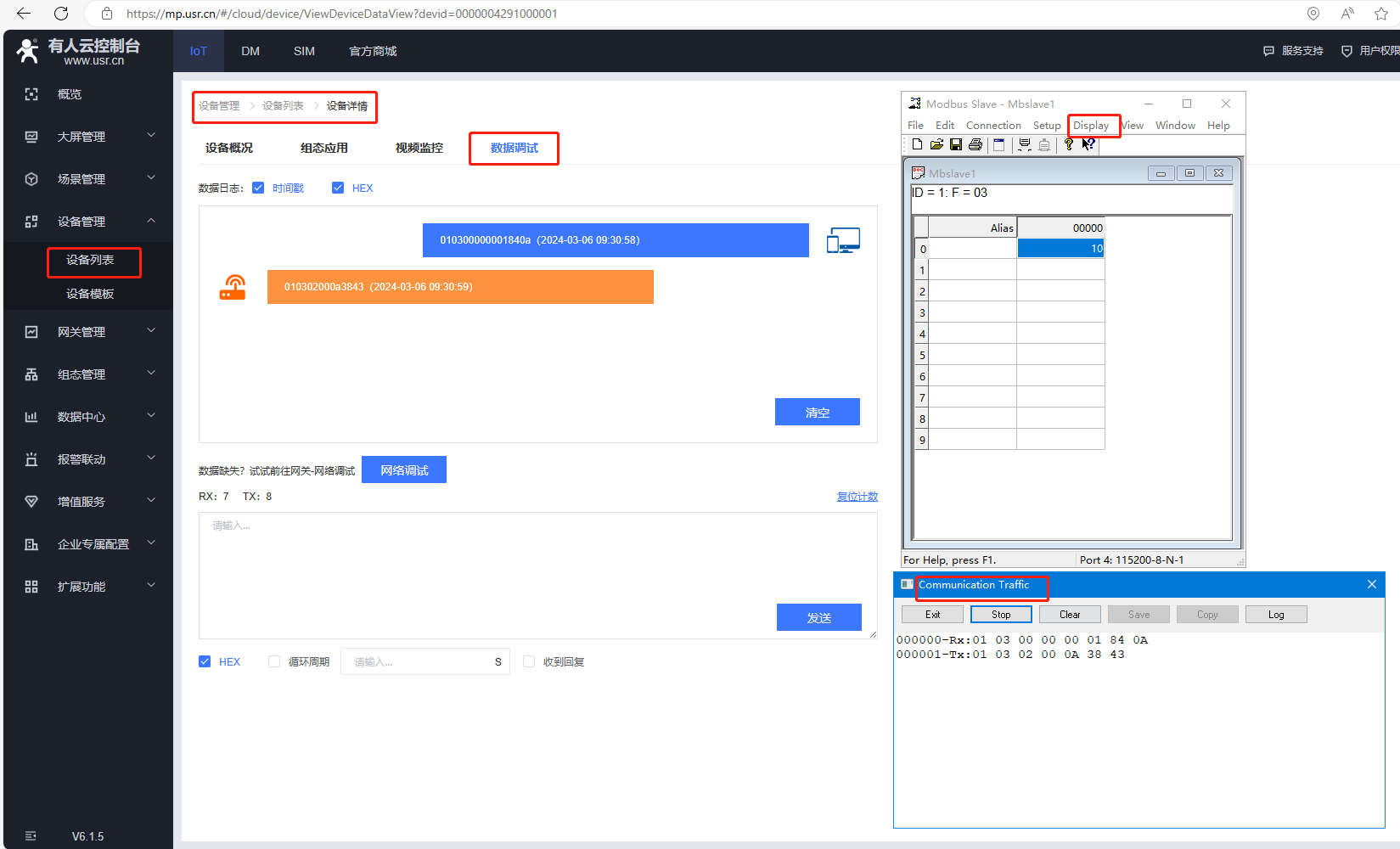

6、有人云數據調試功能

還可以利用有人云的數據調試功能，查看有人云的數據收發是否正常。

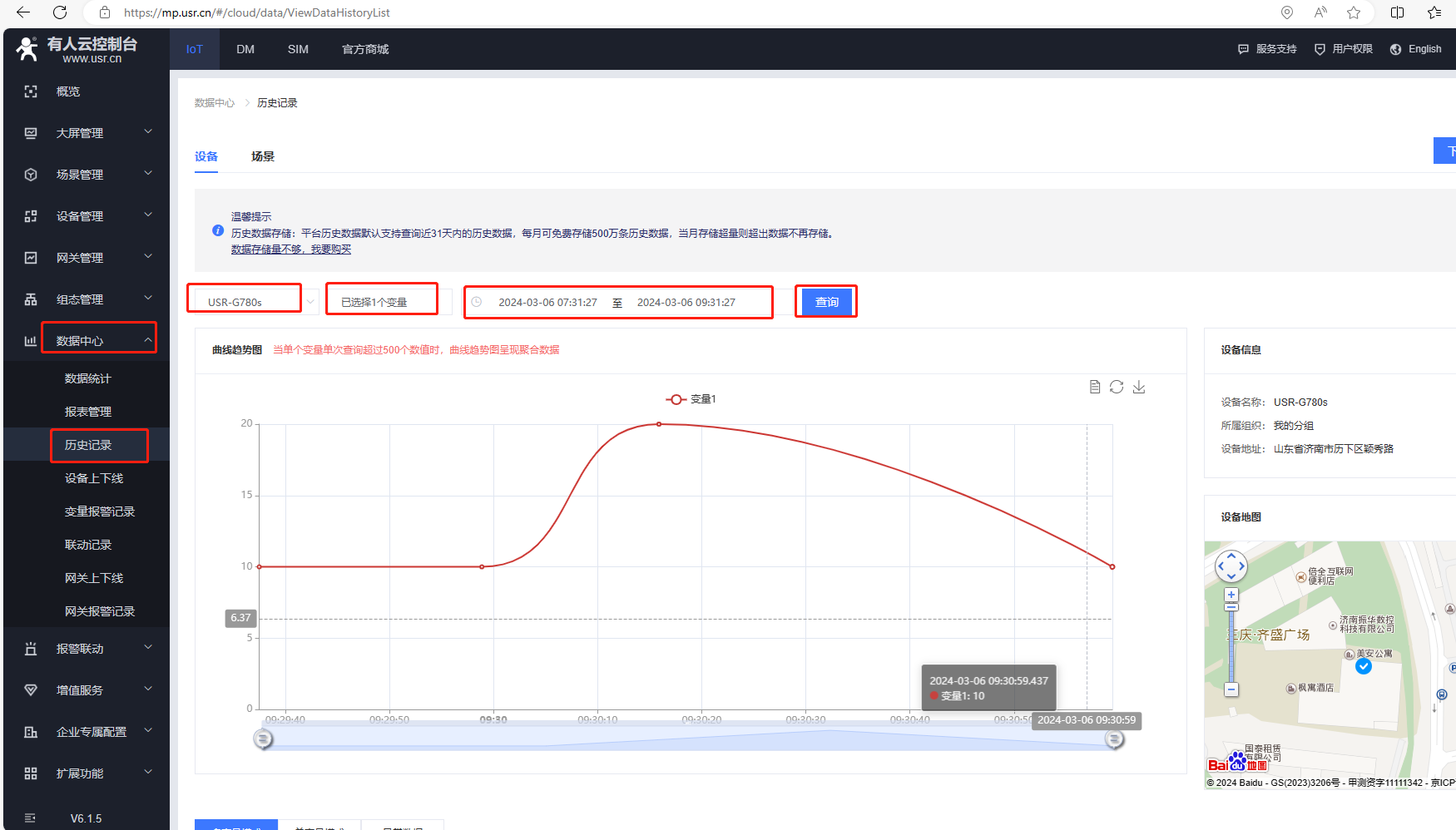

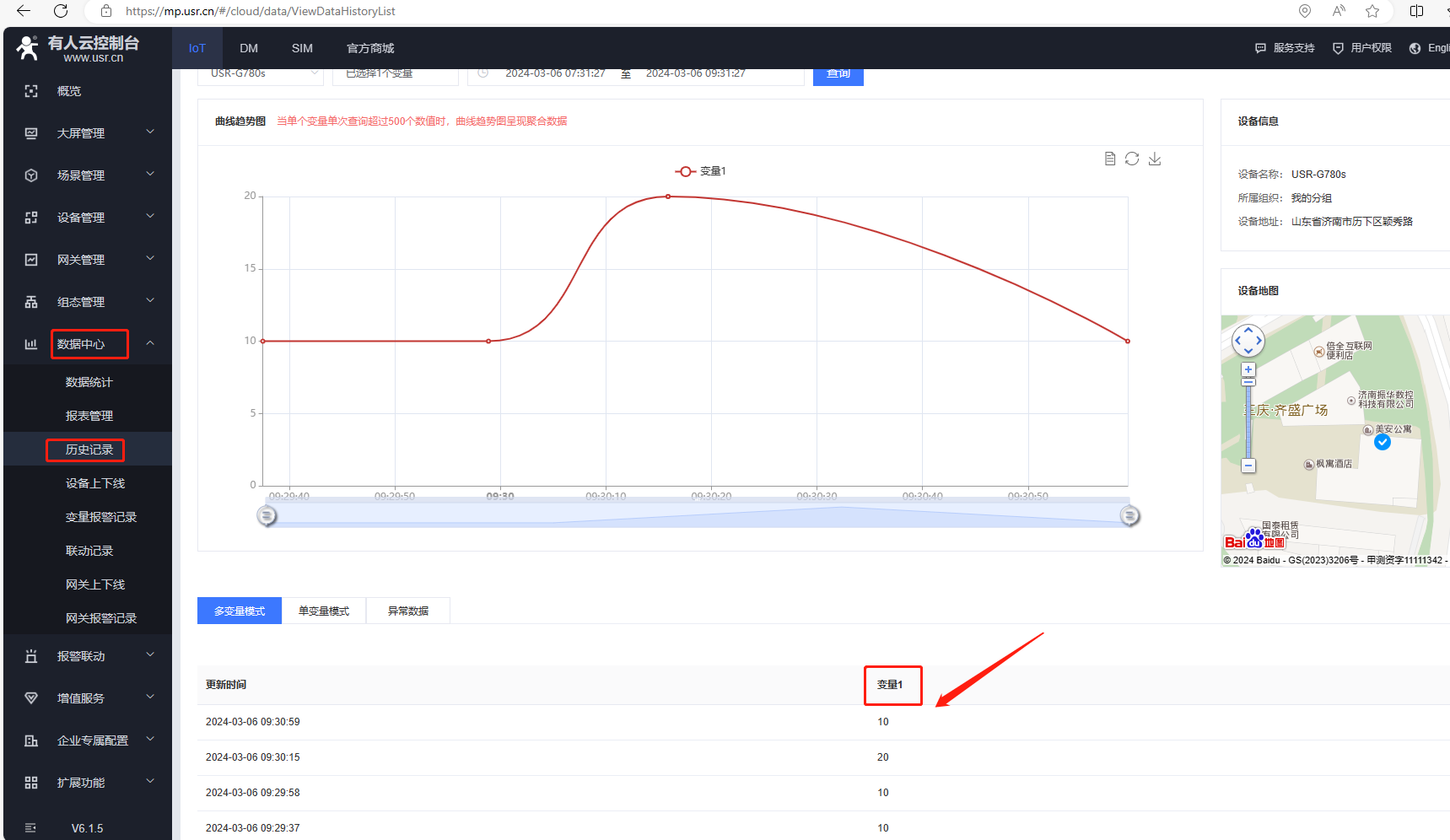

7、數據中心，歷史記錄查看歷史曲線和歷史數據

編寫人：金志方 編寫日期：2024-03-06

審核人：金志方 審核日期：2024-03-06

訂正版本：V1.0 訂正內容：初稿
