WH-LTE-7S0 對接組態王顯示數據配置示例
2024-05-07

一、資料下載

WH-LTE-7S0 說明書官網下載鏈接:http://www.ggxxsw.cn/Download/1350.html

WH-LTE-7S0 有人云鏈接操作指南下載鏈接:http://www.ggxxsw.cn/Download/1353.html

WH-LTE-7S0 硬件設計手冊官網下載連接:http://www.ggxxsw.cn/Download/1351.html

WH-LTE-7S0 AT指令集官網下載鏈接:http://www.ggxxsw.cn/Download/1352.html

WH-LTE-7S0 設置軟件官網下載鏈接:http://www.ggxxsw.cn/Download/1355.html

串口網絡二合一調試助手軟件官網下載鏈接:http://www.ggxxsw.cn/Download/27.html

虛擬串口軟件官網下載鏈接:http://www.ggxxsw.cn/Download/924.html

二、硬件連接

1、所需物品

WH-LTE-7S0 產品 1臺

12V電源適配器 1個

USB-R232串口線 1條

筆記本電腦 1臺

2、硬件連接

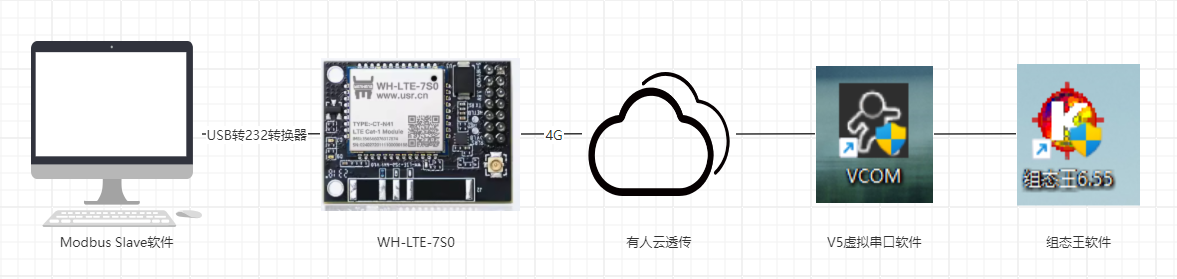

WH-LTE-7S0接入天線,插入到WH-LTE-7S0-EVK上,WH-LTE-7S0-EVK再插入USR-7SX-EVK底板上,底板上的232串口接USB-RS232串口線到電腦USB口,然后產品接12V電源適配器上線。

電腦打開設置軟件。

附圖

三、產品參數設置

1、WH-LTE-7S0對接有人云參數設置

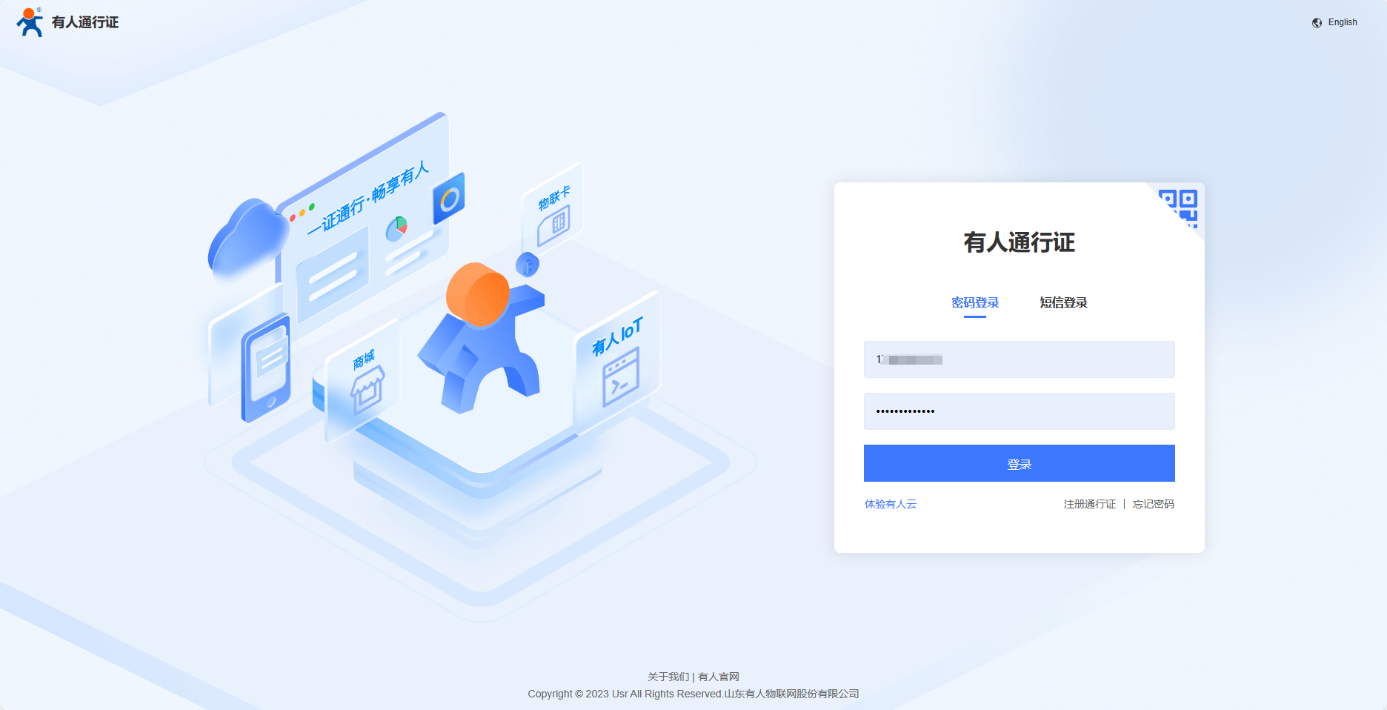

登錄有人云:https://account.usr.cn/#/login?type=mp_scada&logout=1

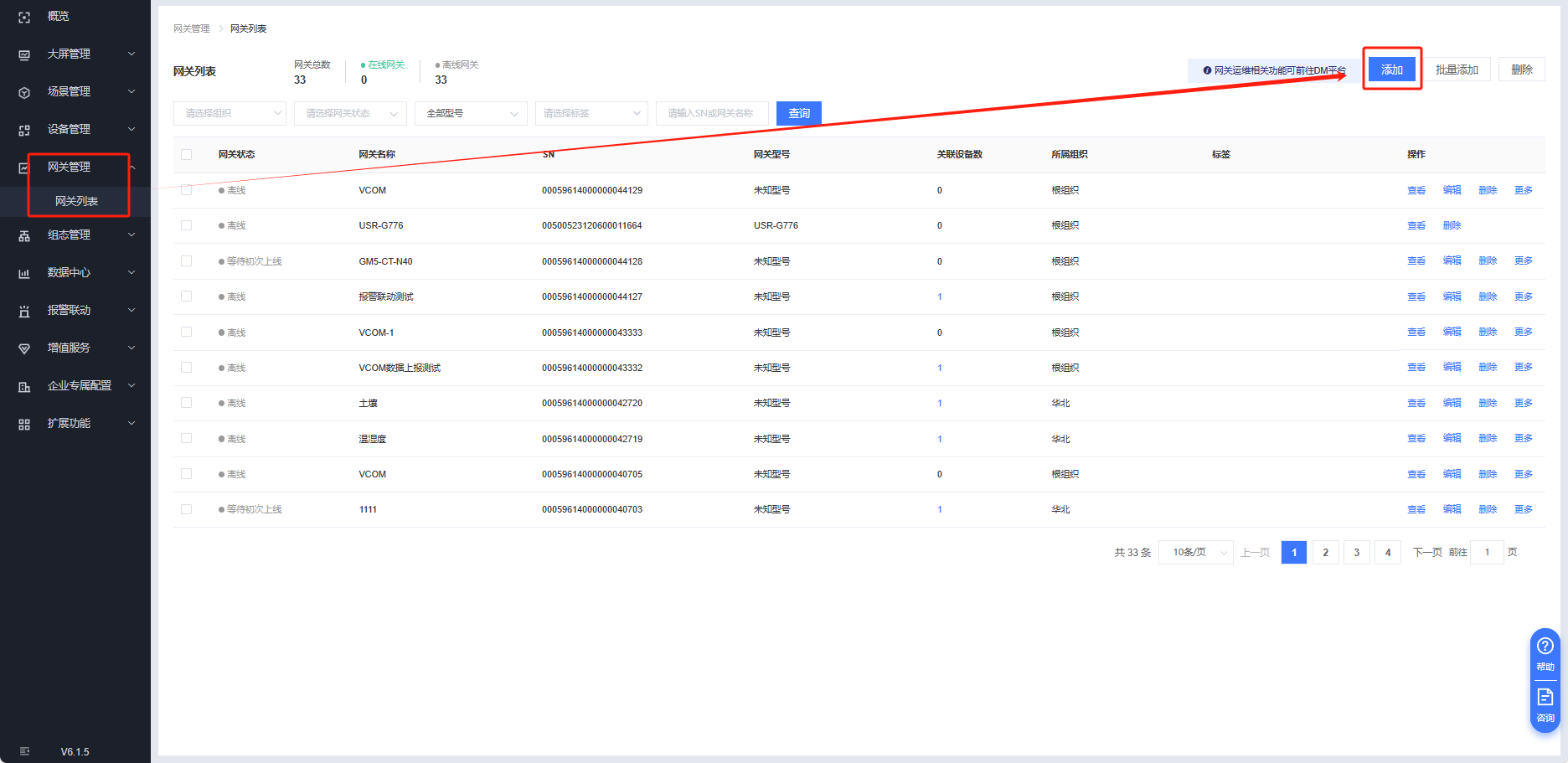

網關管理---網關列表---添加

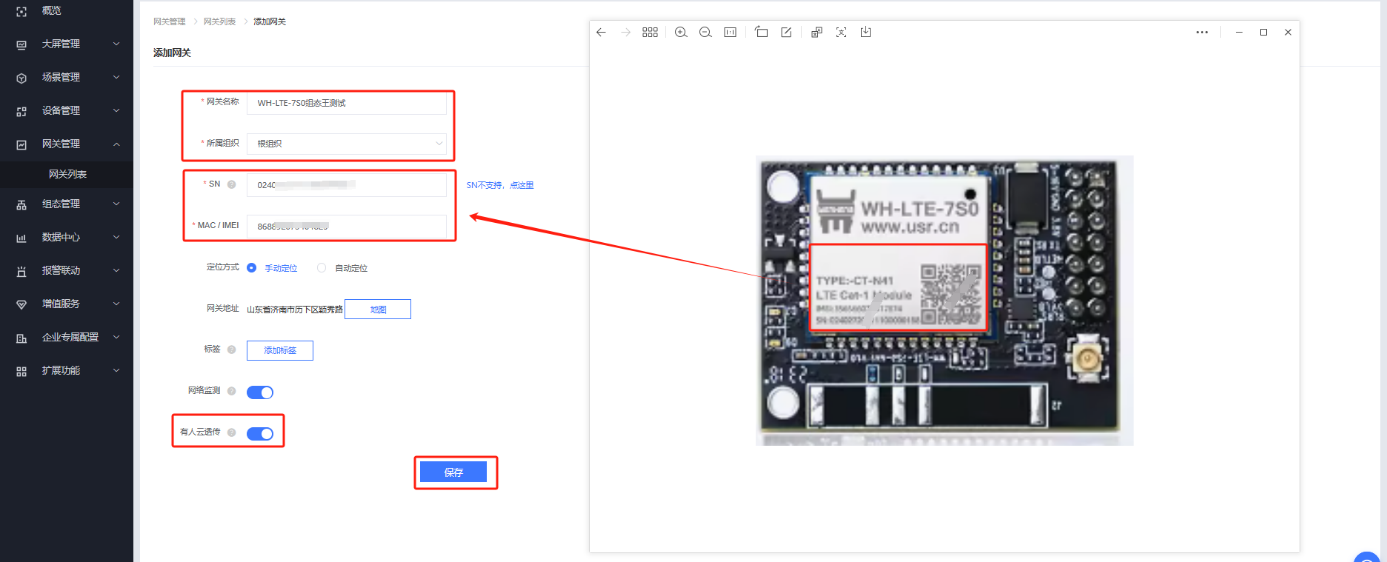

填入設備名稱,選擇根組織,填入WH-LTE-7S0絲印上的SN和IMEI,開啟有人云透傳,點擊保存。

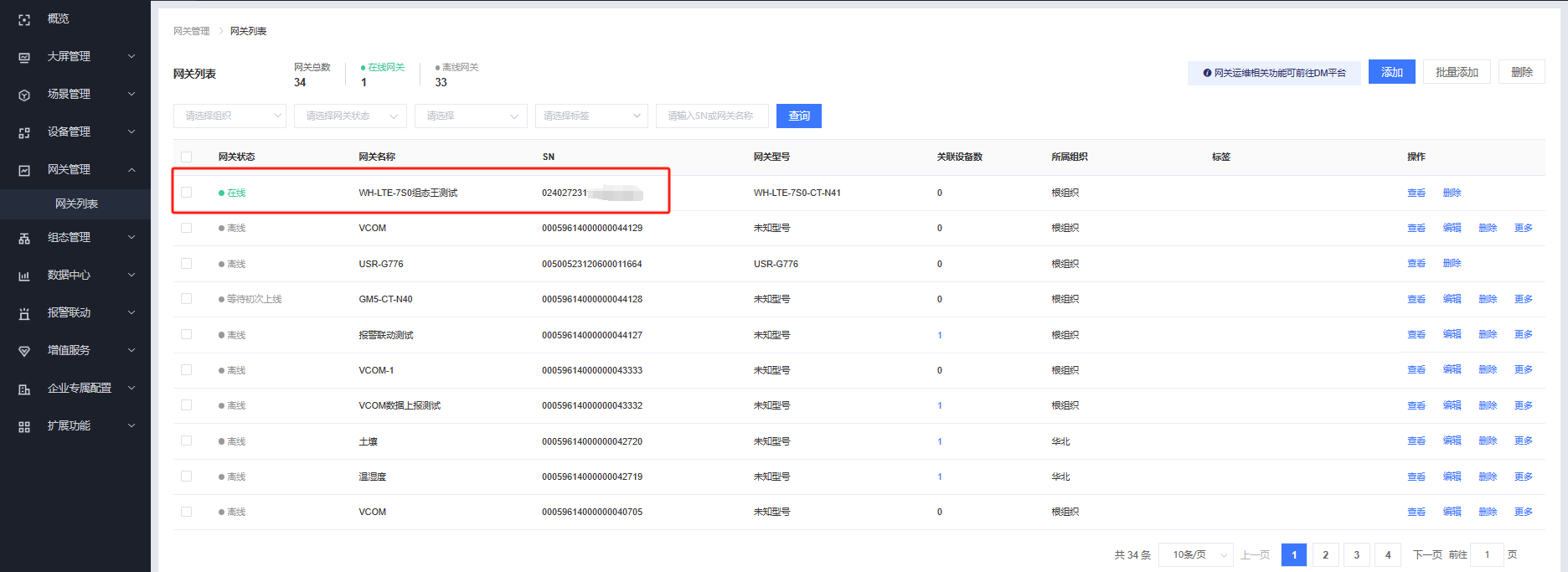

等待一會即可看到設備在有人云在線

2、V5虛擬串口參數設置

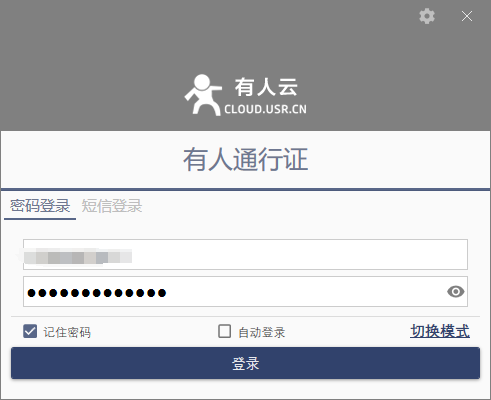

打開V5虛擬串口軟件,填入有人云賬號、密碼登錄

創建---選擇設備WH-LTE-7S0---選擇串口號COM12---備注名稱為WH-LTE-7S0組態王測試---確定

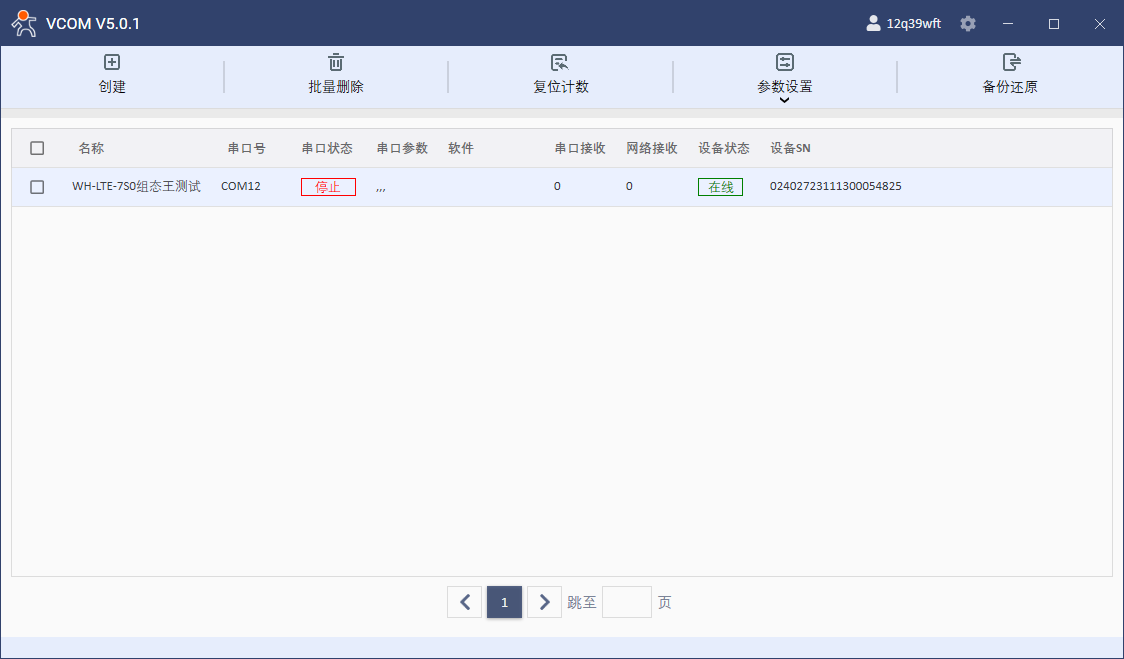

即可看到WH-LTE-7S0和虛擬串口COM12已經建立了透傳關系。

3、組態王參數配置

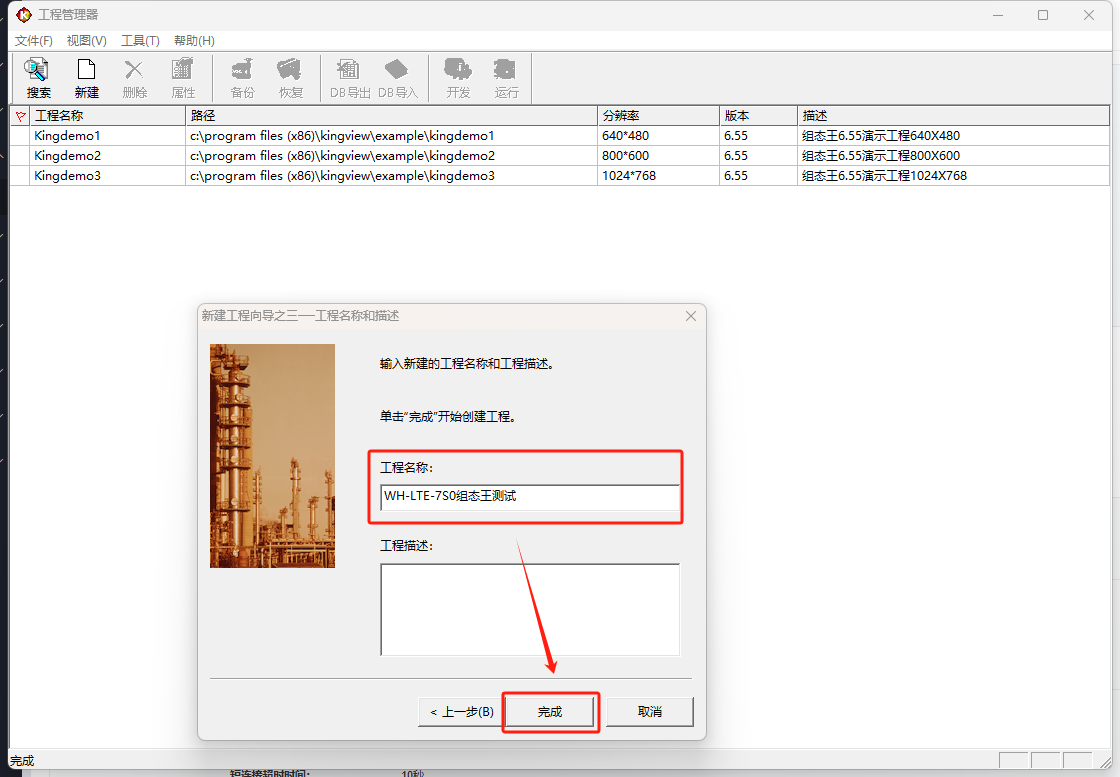

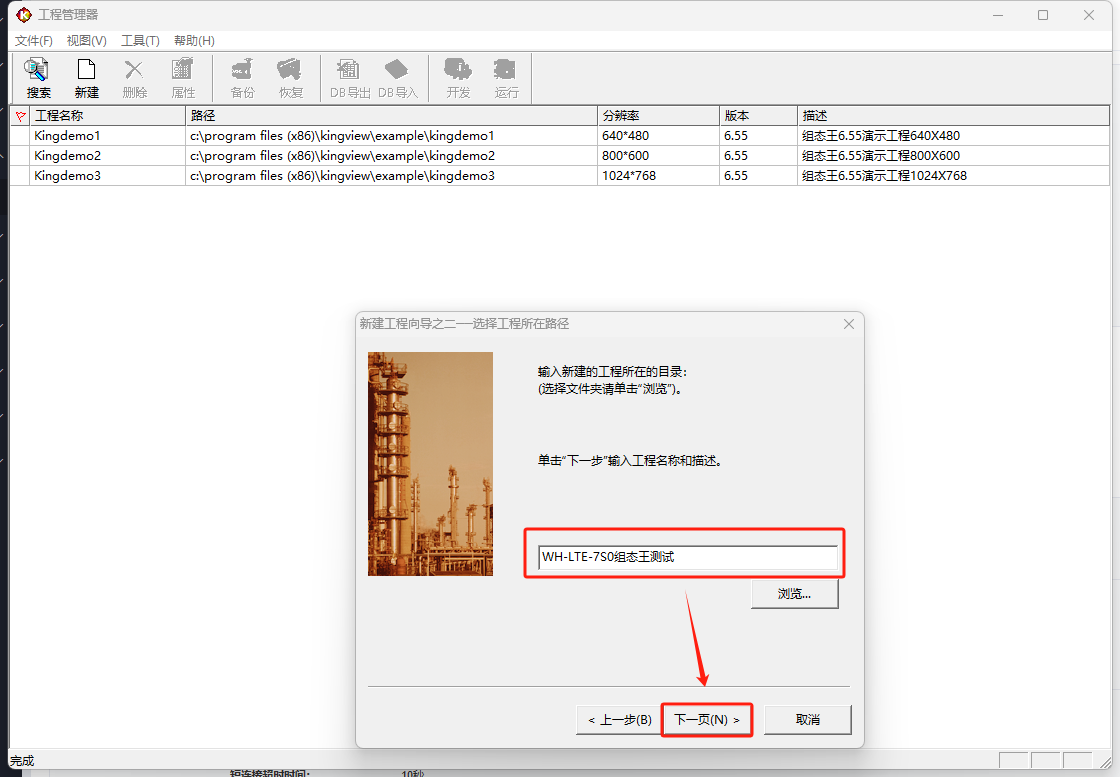

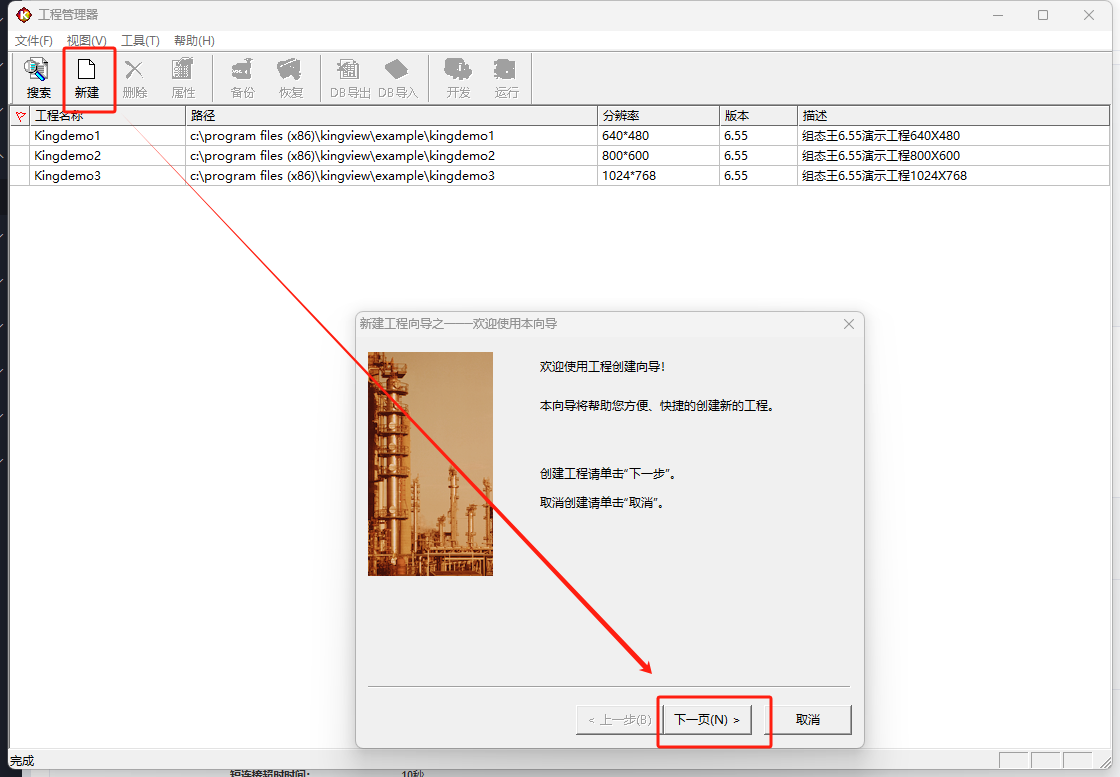

打開組態王軟件,新建工程,工程命名為“WH-LTE-7S0組態王測試” 創建一個新工程。

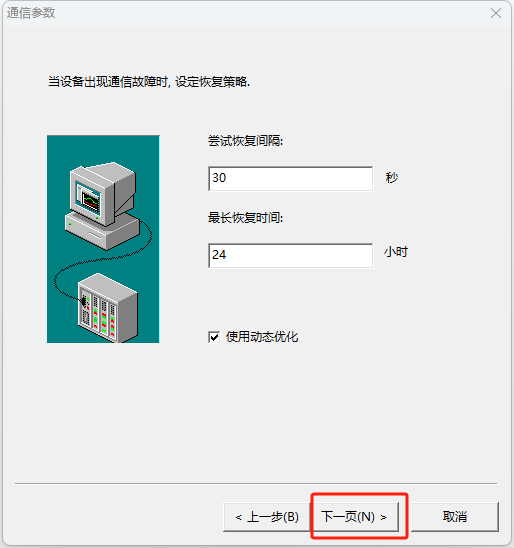

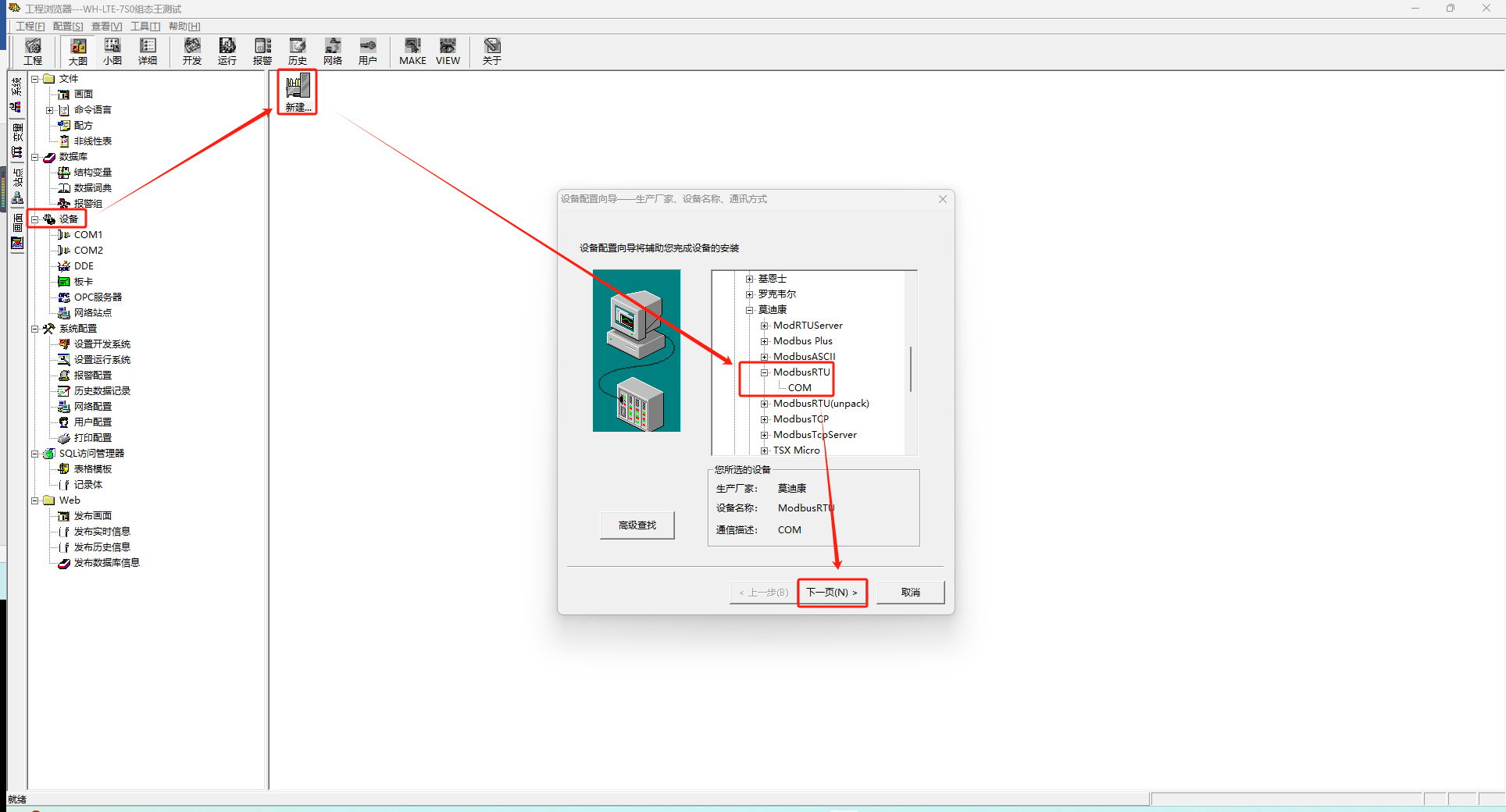

雙擊工程進入配置頁面:設備---新建---PLC---莫迪康---modbus rtu---COM---下一頁

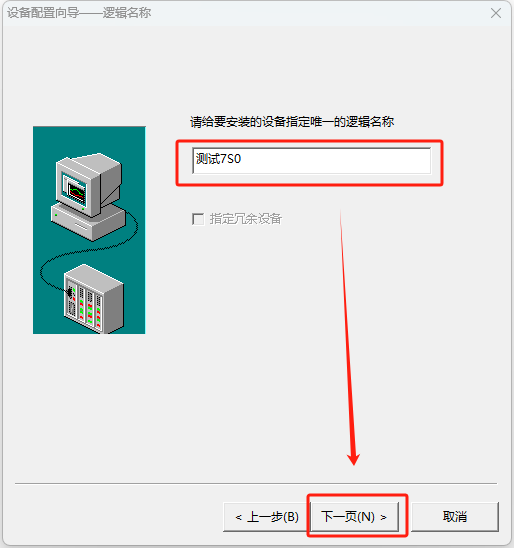

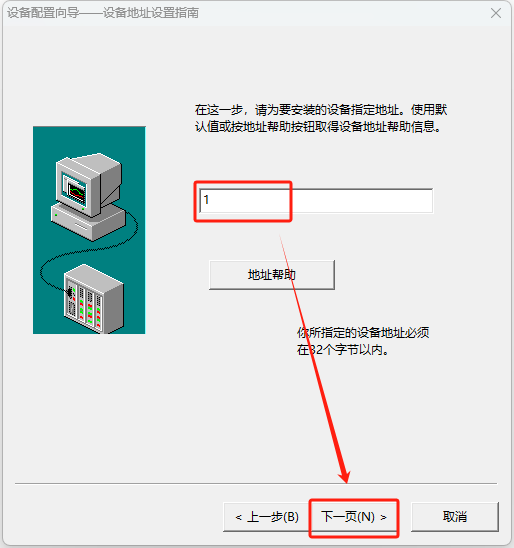

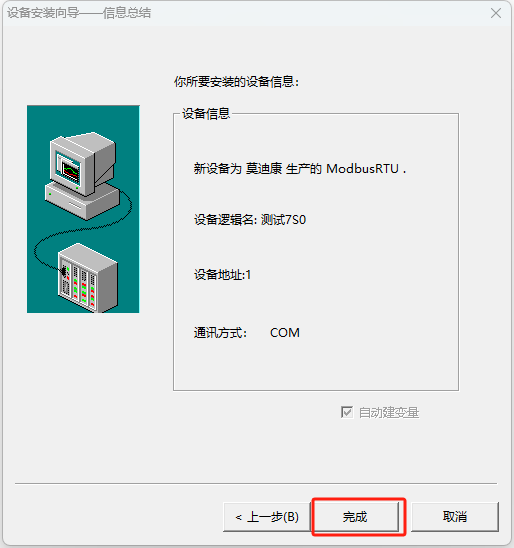

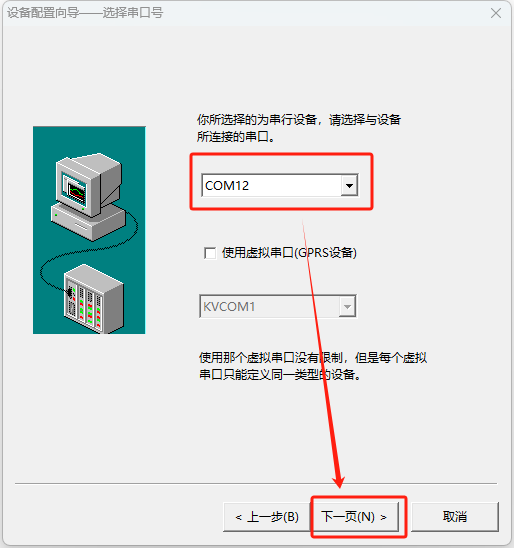

設定從機的名稱,選擇要引用的虛擬串口的串口號,填入從機地址,完成從機信息的填寫。

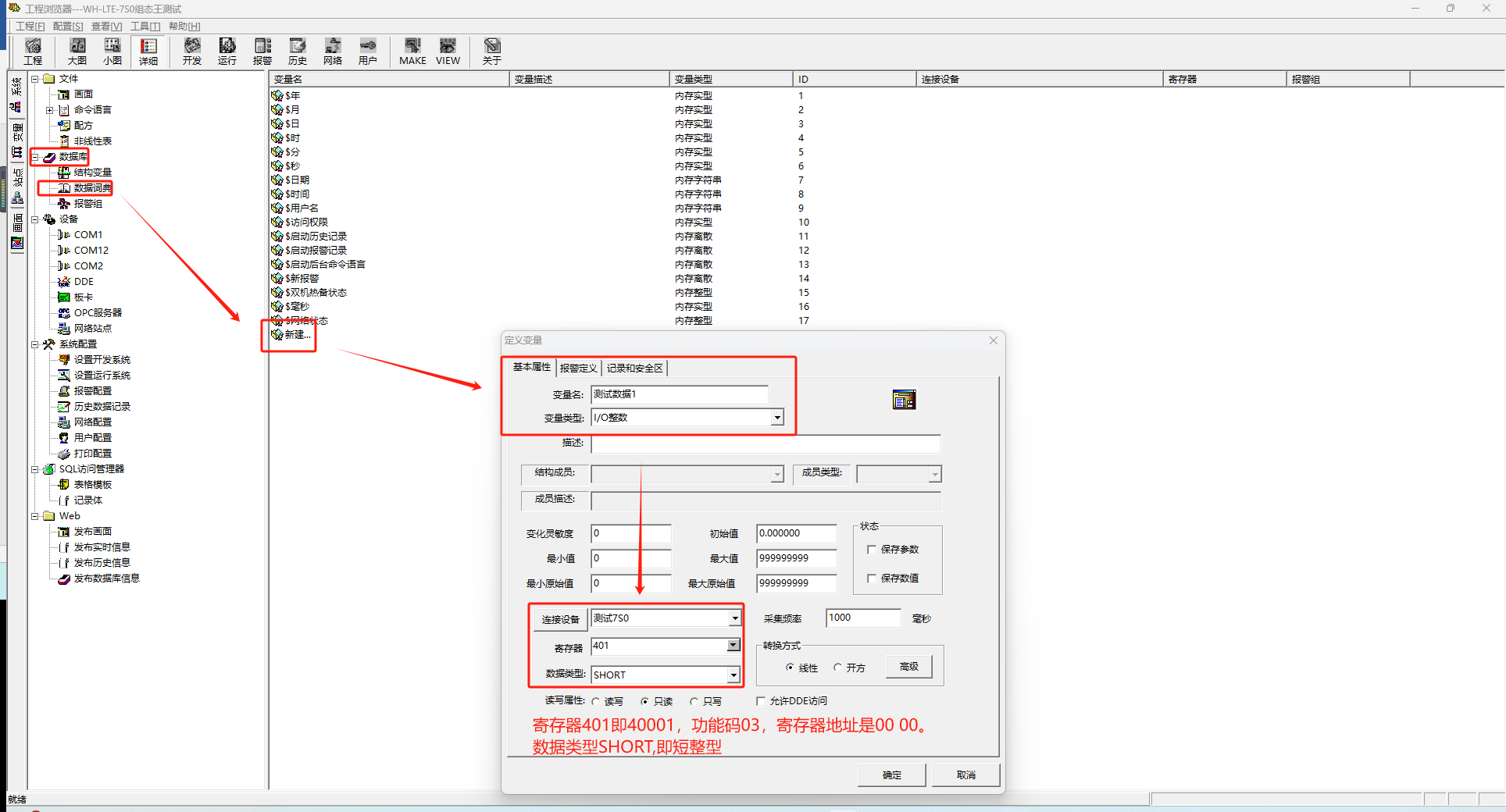

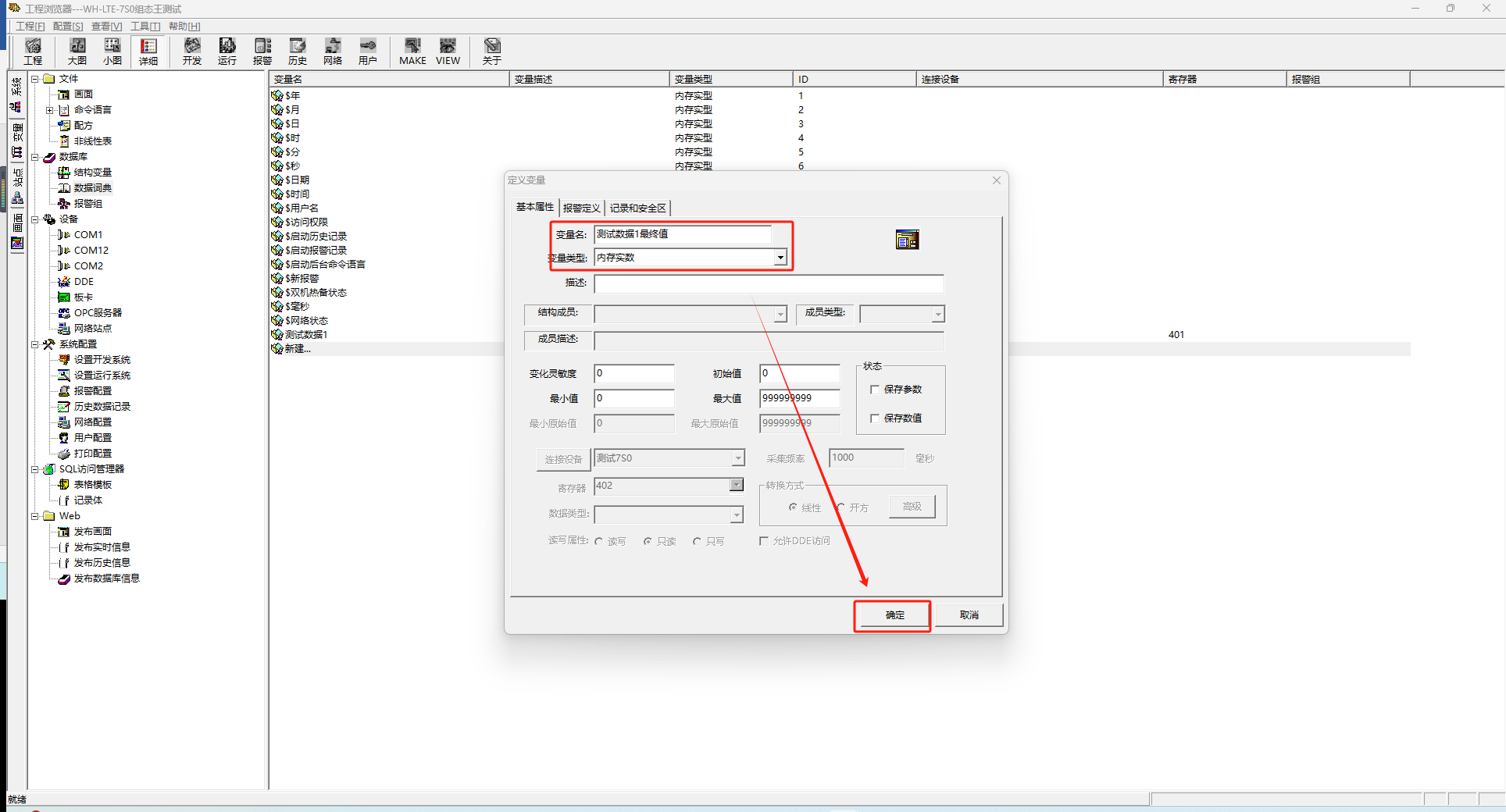

數據庫---數據詞典---新建,填寫數據點位信息,創建原始數據值和最終數據值點位。

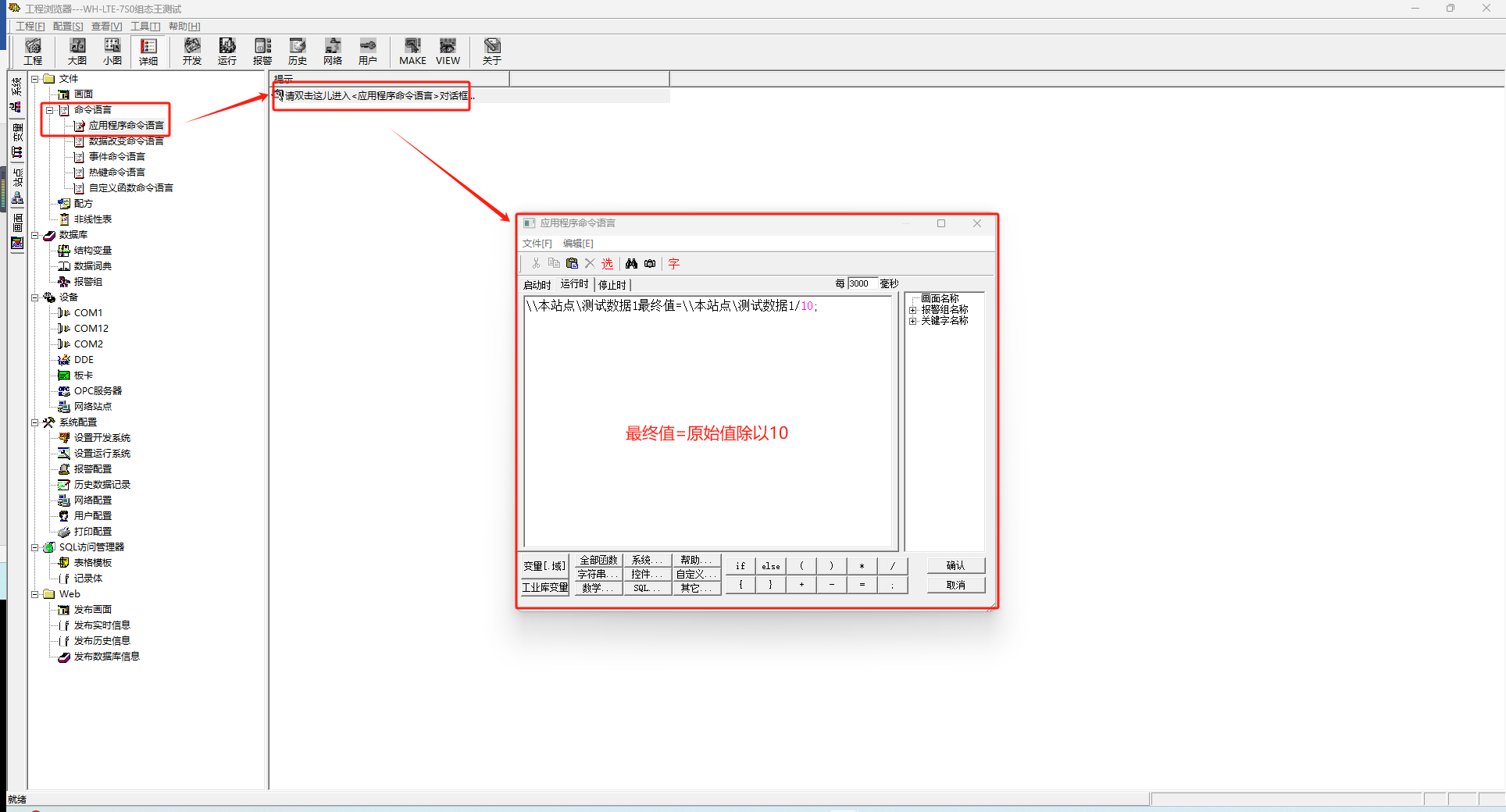

命令語言---應用程序命令語言,設置原始數據和最終數據之間的換算關系。

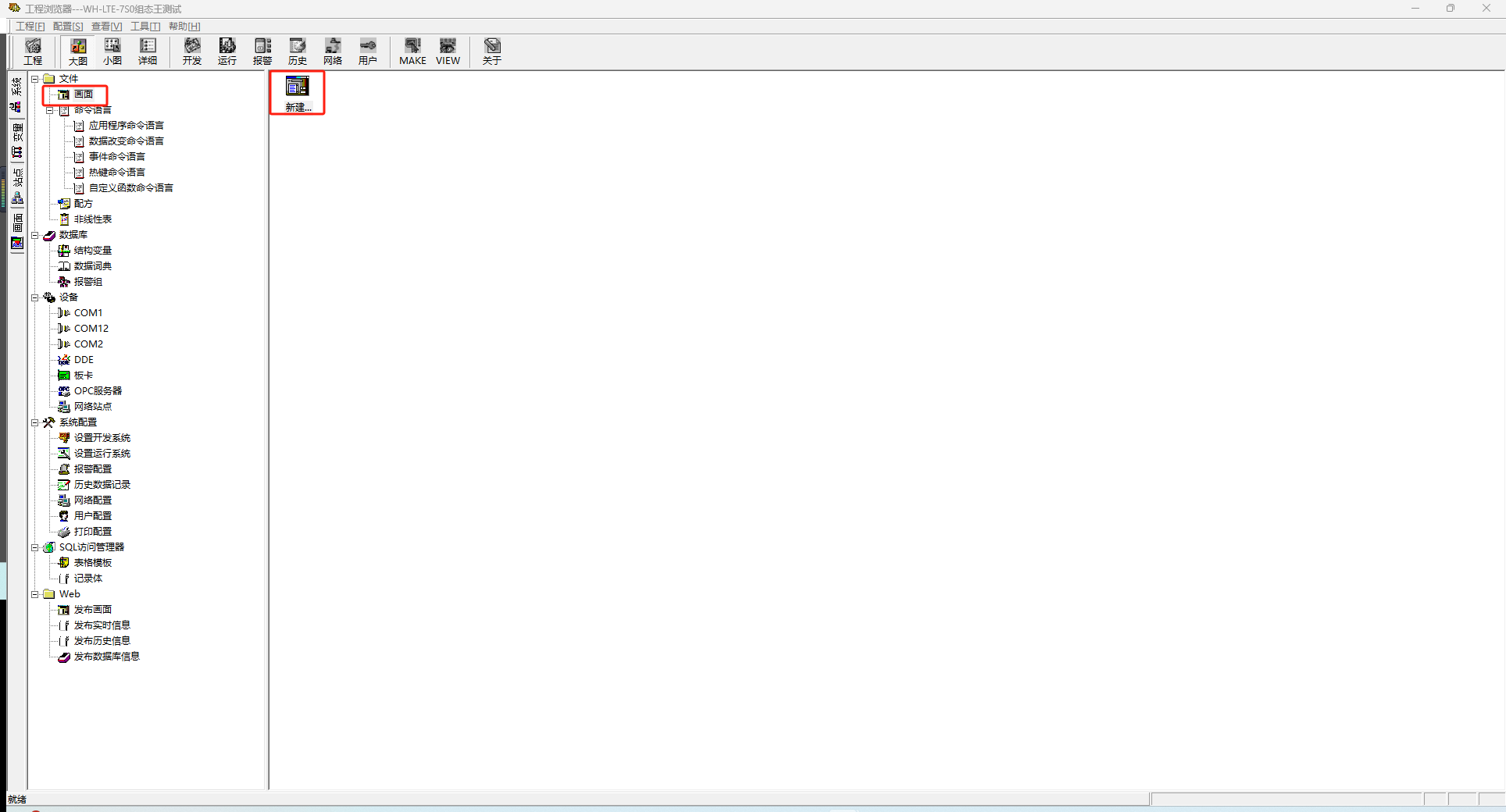

畫面---新建

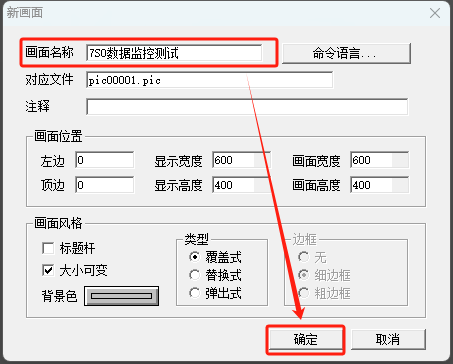

給畫面命名為“7S0數據監控測試”

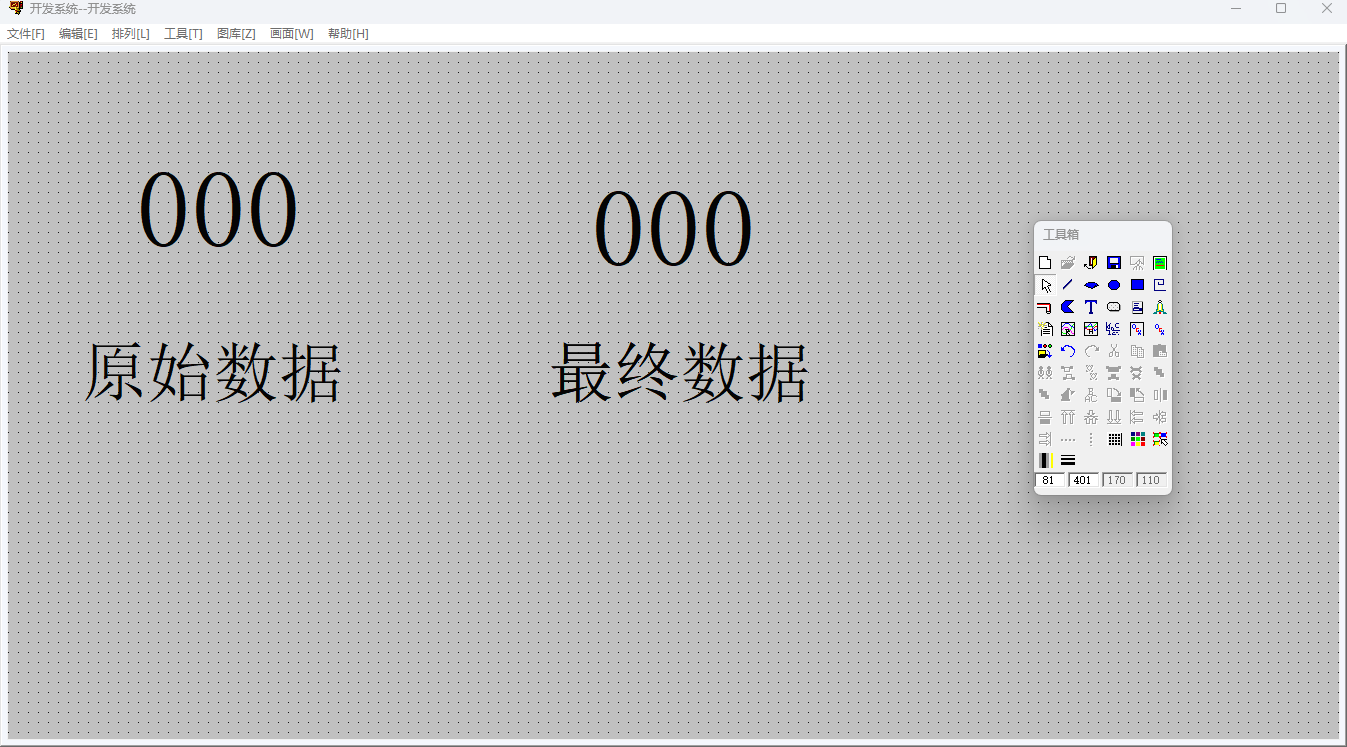

在畫布上繪入元件

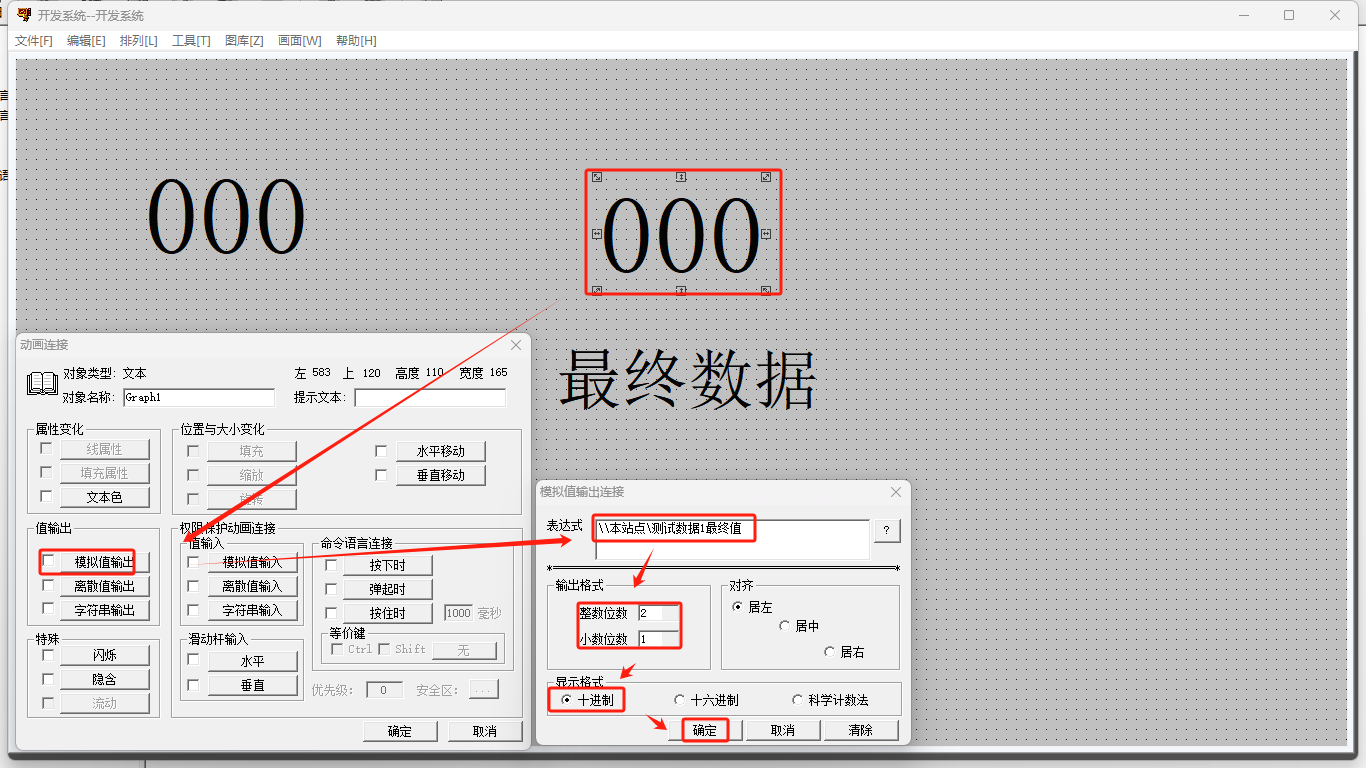

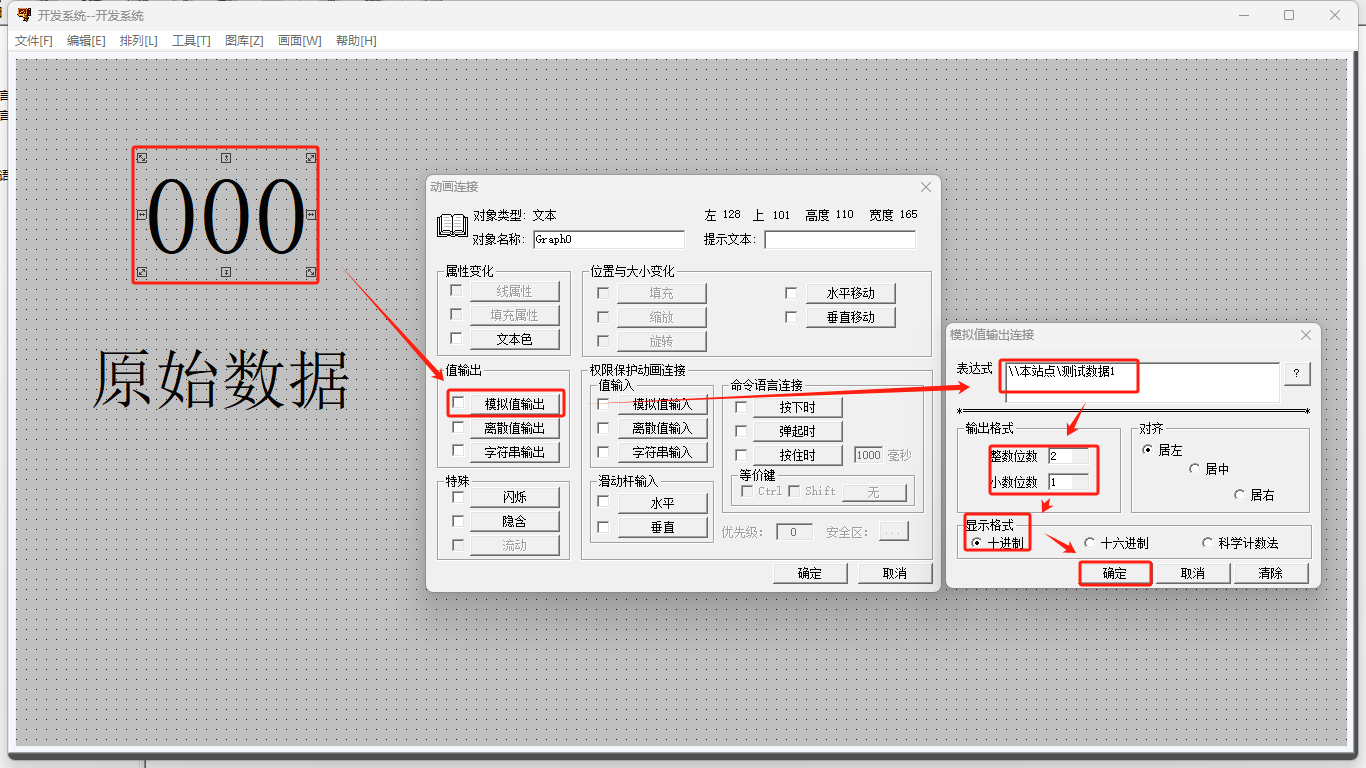

雙擊元件,給元件綁定數據來源,注意整數和小數位數,然后點擊“文件”,選擇“全部保存”。

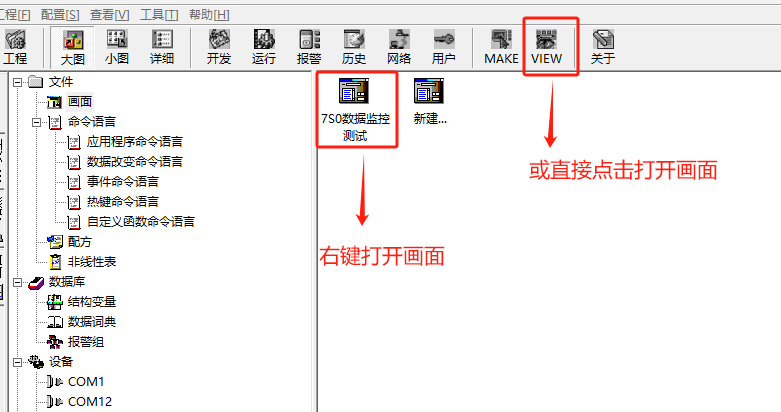

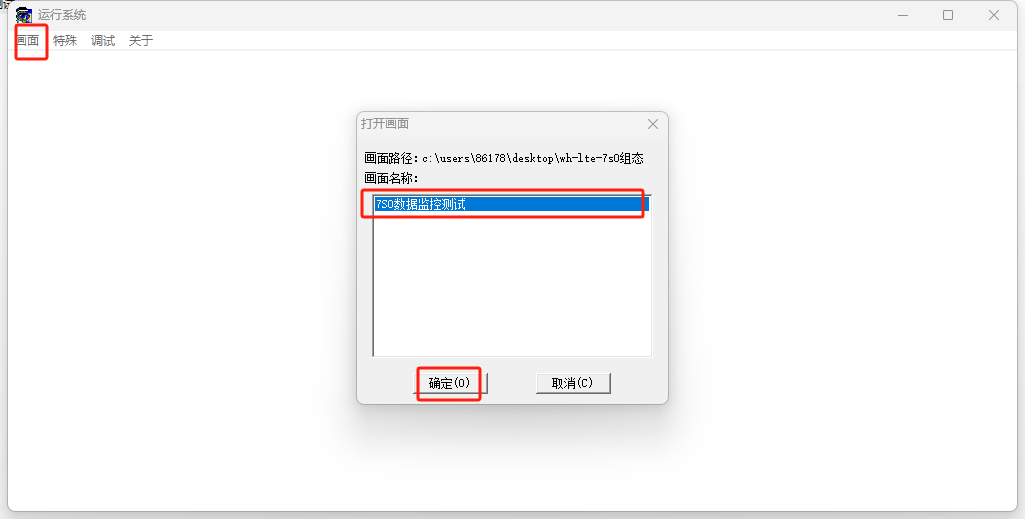

切換到VIEW界面,打開WH-LTE-7S0數據監控測試畫面.

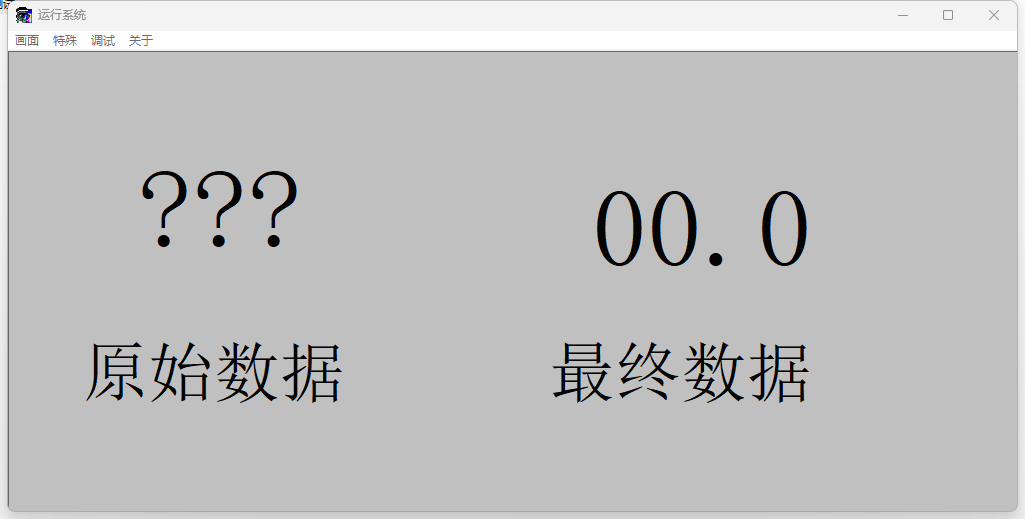

即可看到繪制的溫濕度監控畫面,但是此時還沒有數據更新。

4、Modbus Slave 軟件參數設置

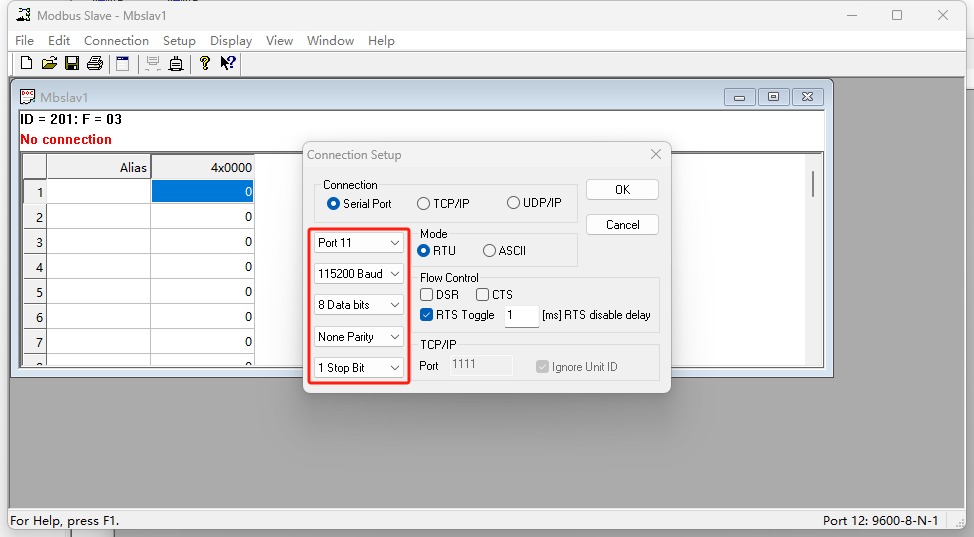

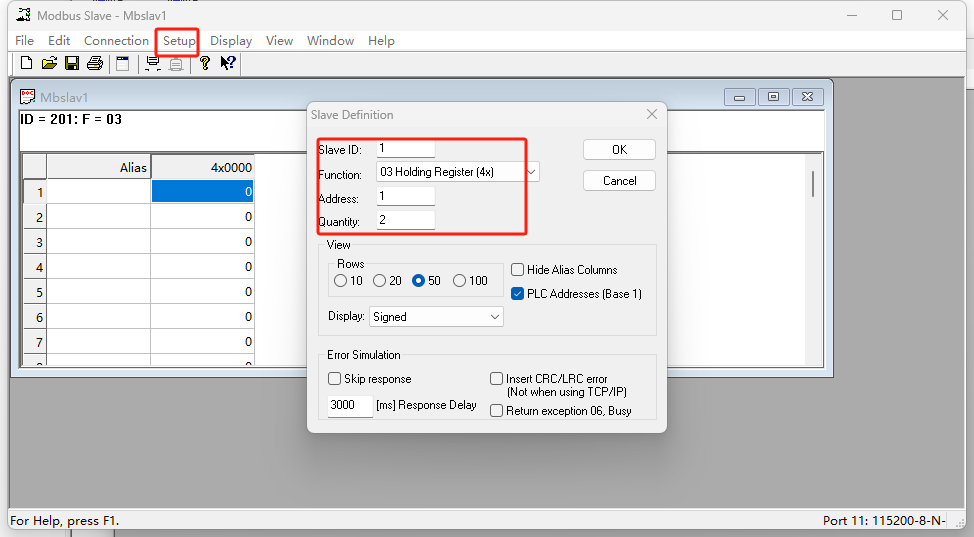

打開Modbus Slave軟件,引用USB轉232轉換器的COM端口號COM11

從機地址填寫1,功能碼03,寄存器起始地址1,數量2

四、功能或數據調試

1、功能調試

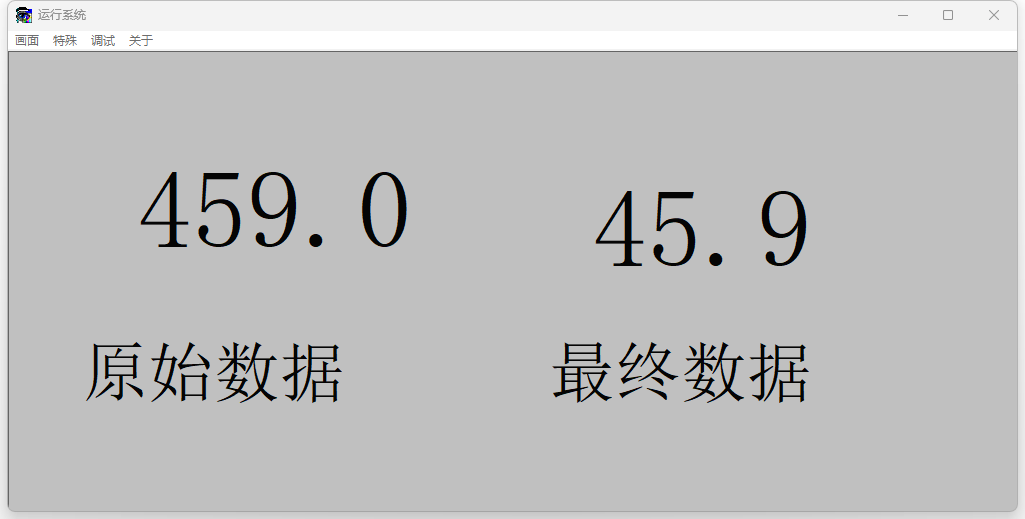

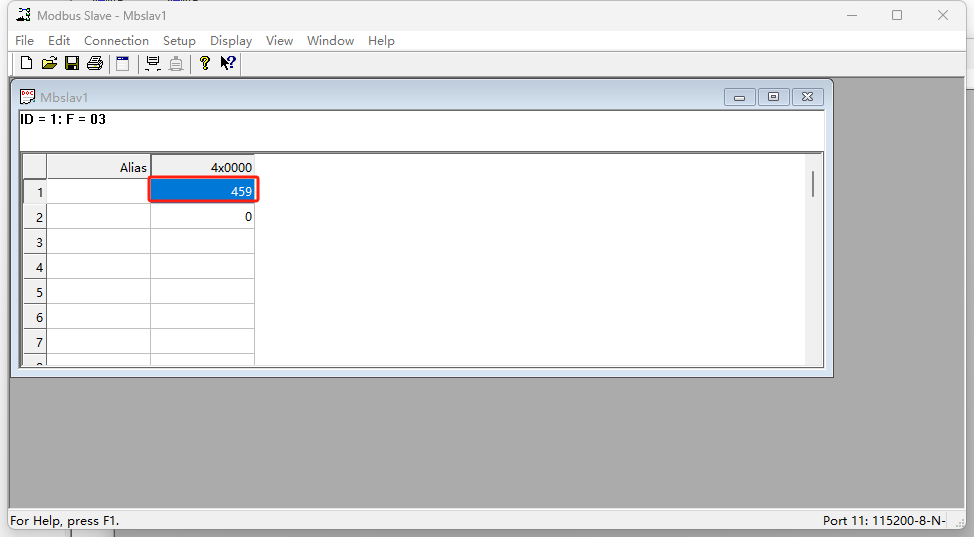

在Modbus Slave軟件上填入數據,組態王畫面上即可顯示填入的數據。

2、測試截圖

編寫人:尹叢欣 編寫日期:2024-03-12

審核人:尹叢欣 審核日期:2024-03-15

訂正版本:V1.0 訂正內容:初稿
