USR-DR514 協議透傳 UDC 模式示例
備注：USR-DR514需要插SIM卡聯網。
一、資料下載
USR-DR504/DR514說明書（完整版）http://www.ggxxsw.cn/Download/1046.html
USR-DR514 規格書 http://www.ggxxsw.cn/Download/1047.html
USR-DR504/514 標準AT指令集http://www.ggxxsw.cn/Download/1048.html
USR-DR514 設置軟件http://www.ggxxsw.cn/Download/1049.html
【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.ggxxsw.cn/Download/27.html
注：更多資料請查看 UDC 二次開發說明和 UDC 協議說明。
UDC 開發協議：http://www.ggxxsw.cn/Download/540.html
UDC 開發幫助：http://www.ggxxsw.cn/Download/539.htm
二、硬件連接
1、所需物品
USR-DR514 產品 1臺
220V交流端子供電電源線 1條
USB-RS485串口線 1條
筆記本電腦 1臺
2、硬件連接
USR-DR514的485串口接USB-RS485串口線到電腦USB口，接好4G天線，插好外置SIM卡，然后產品接220V交流端子供電電源線，上電（220V交流電供電注意安全）。

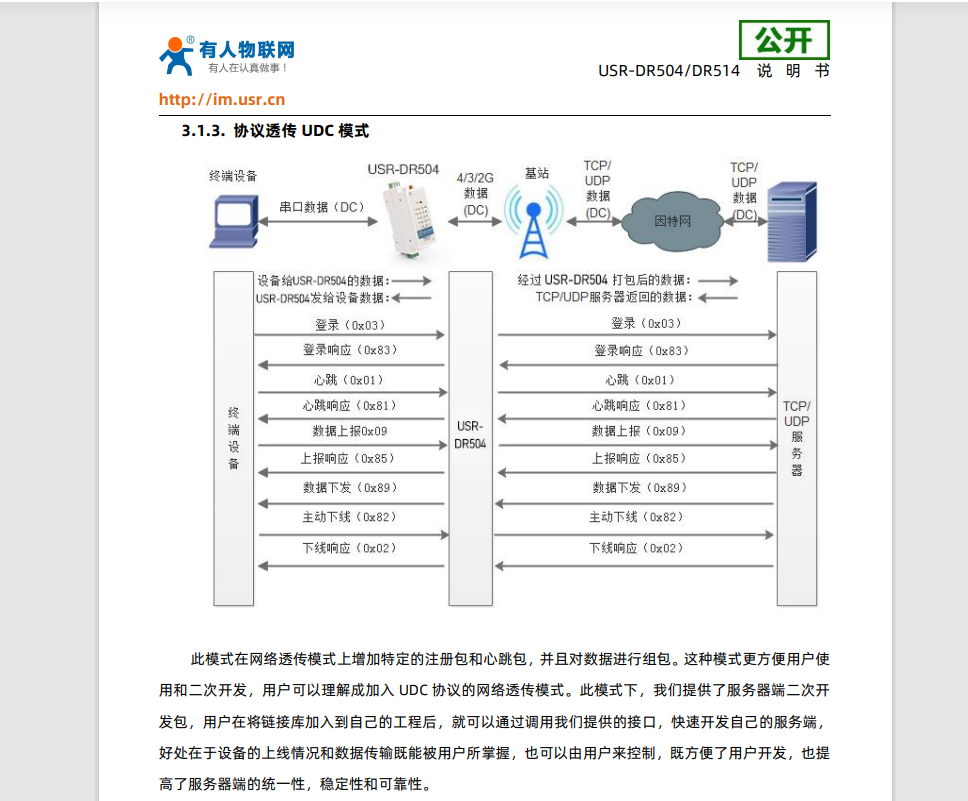

3、協議透傳UDC模式示意圖
UDC 開發協議：http://www.ggxxsw.cn/Download/540.html
UDC 開發幫助：http://www.ggxxsw.cn/Download/539.html
4、查看端口號

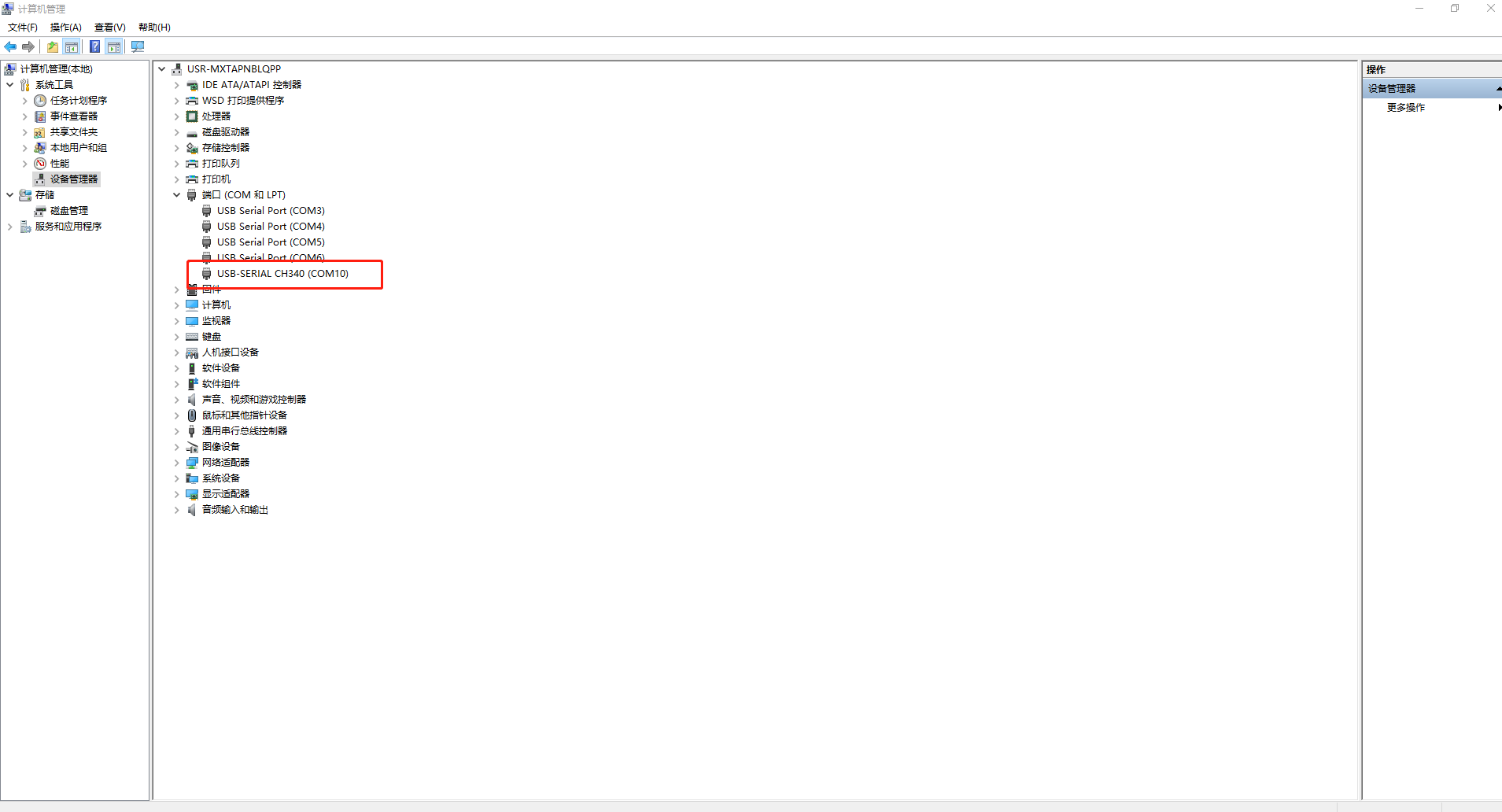

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR514的USB-RS485串口線COM口號，COM10。
三、USR-DR514參數設置

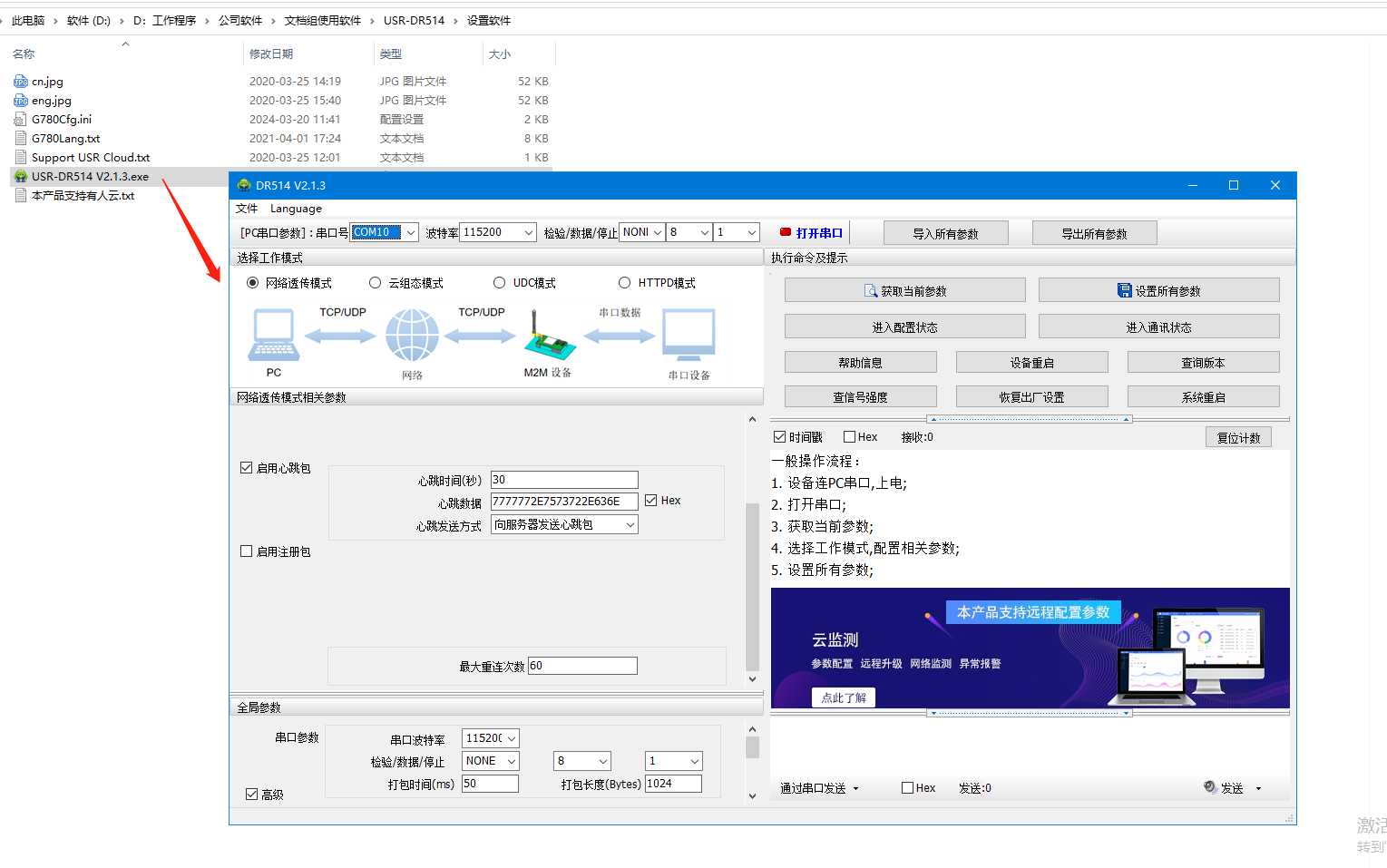

1、打開USR-DR514設置軟件

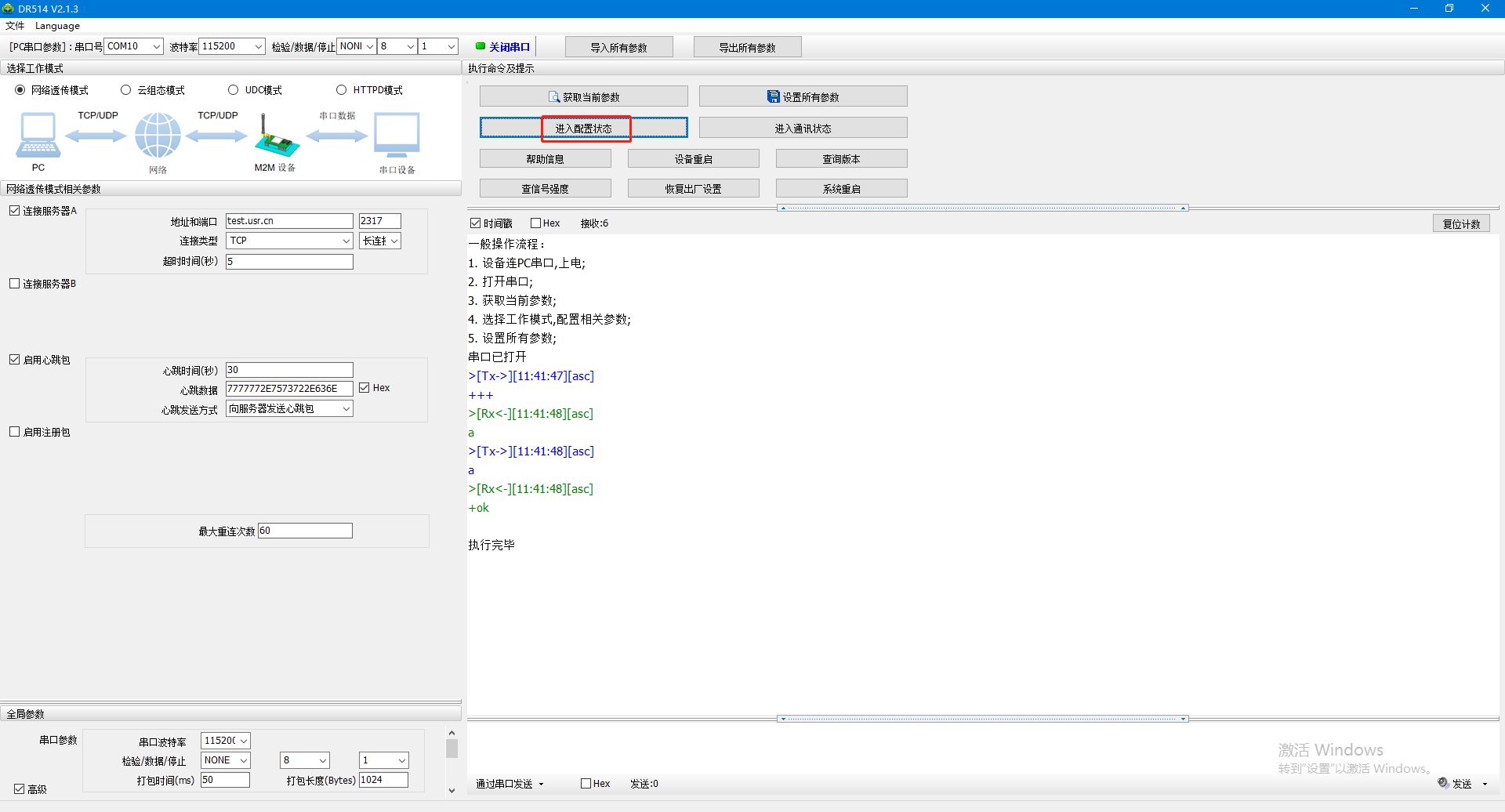

2、打開串口，點擊進入配置狀態

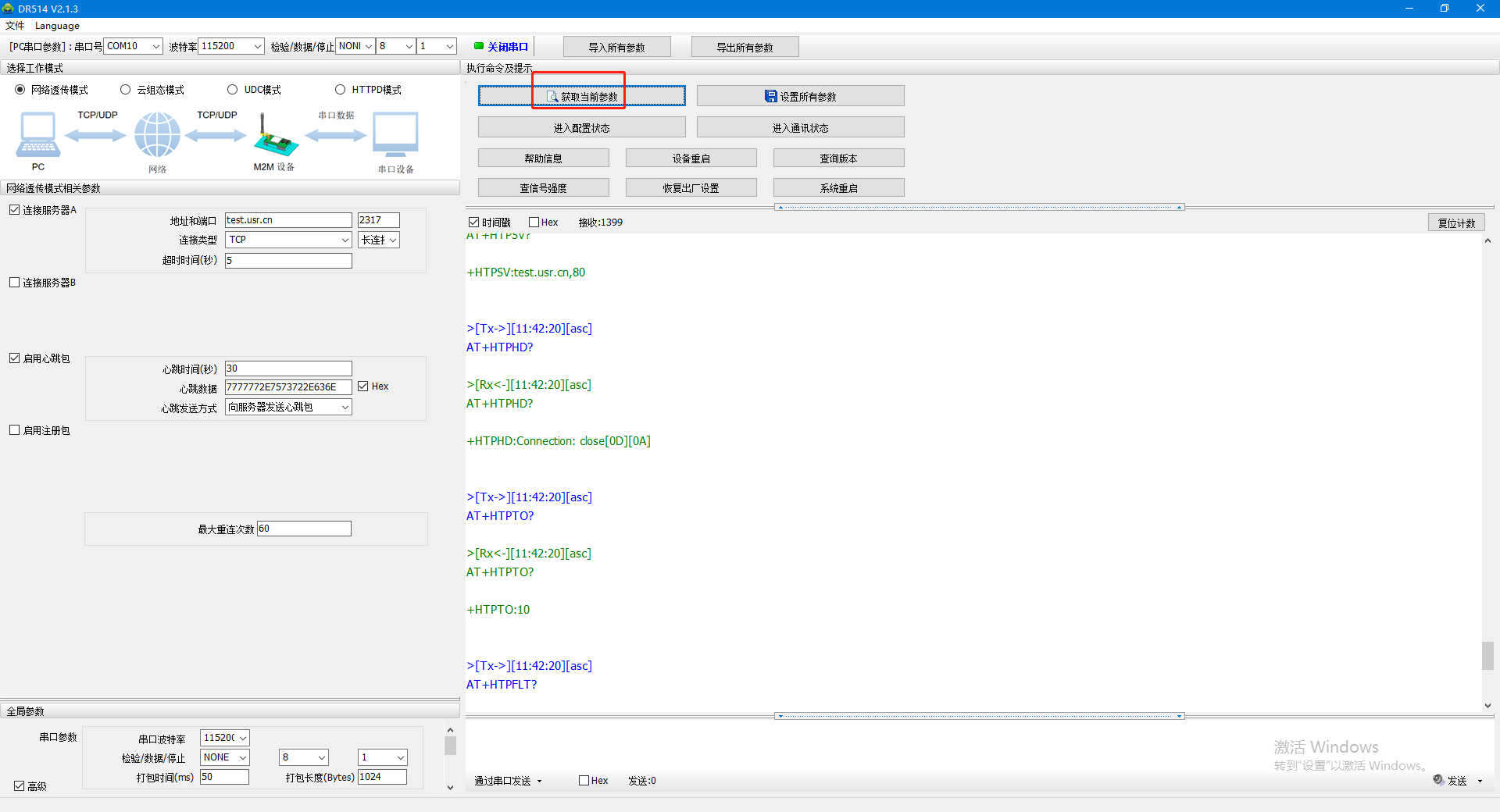

3、點擊獲取當前參數

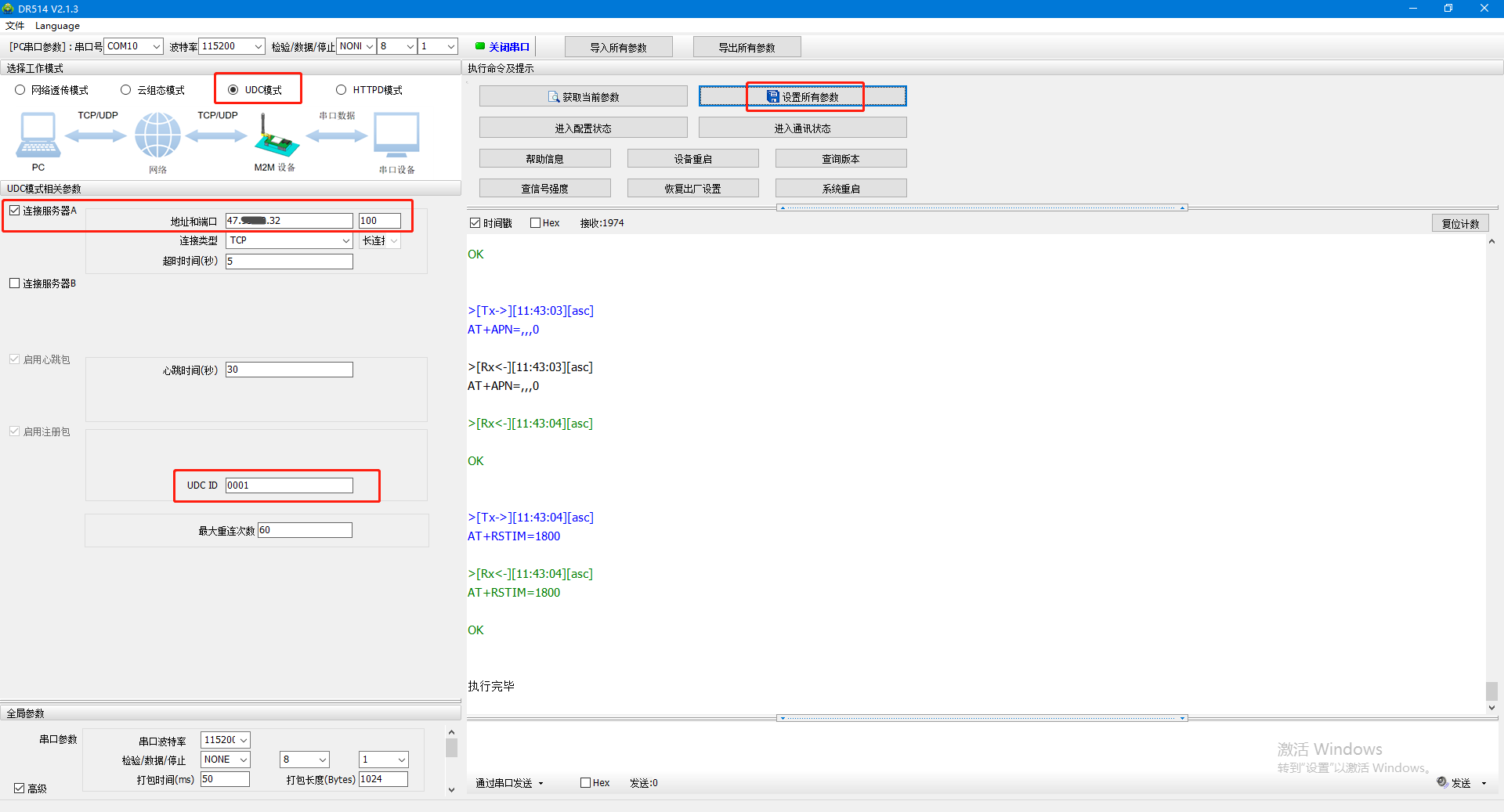

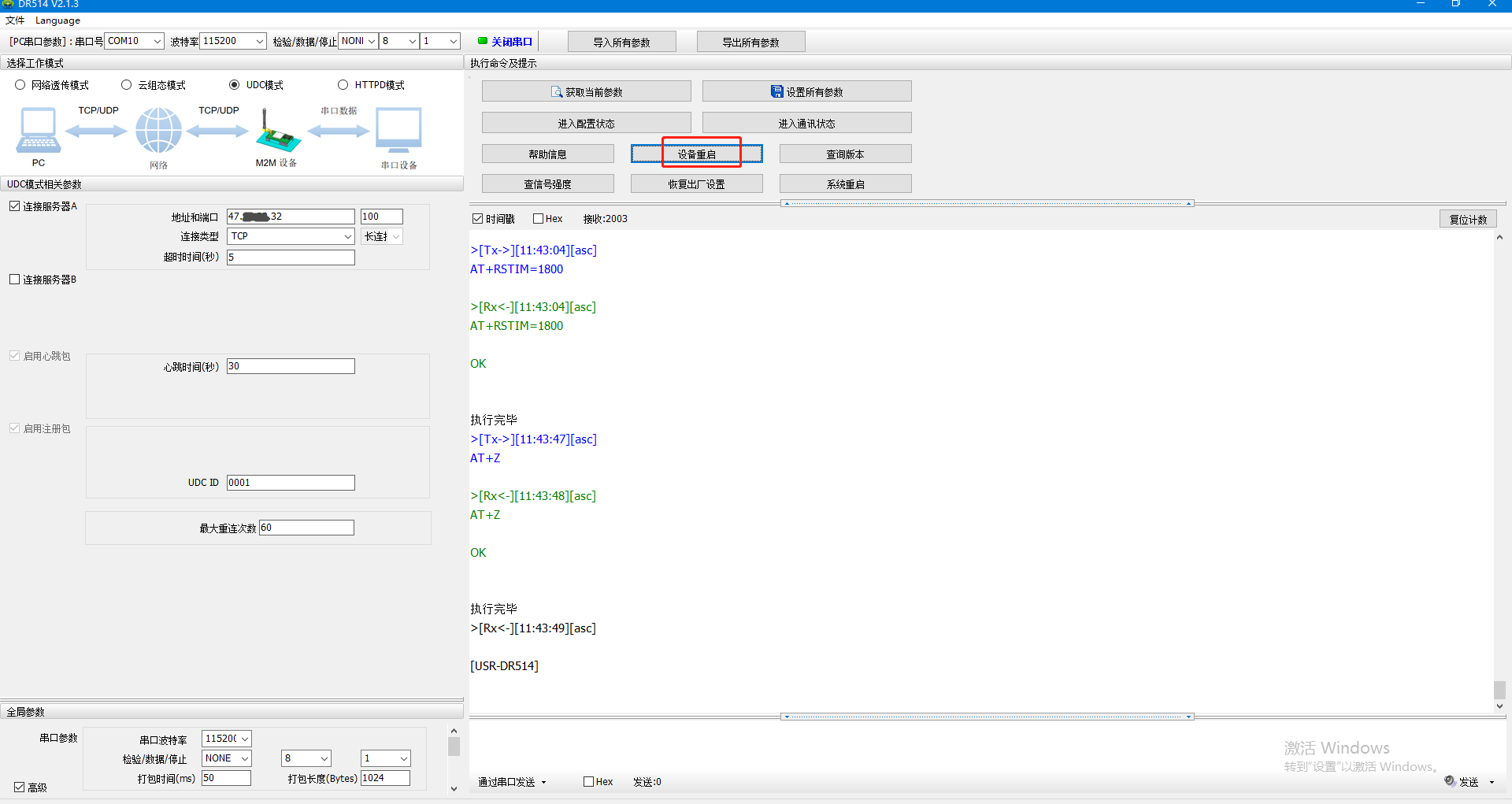

4、選擇UDC模式，勾選連接服務器A，地址設置要連接的遠程服務器地址，端口100，連接類型TCP，長連接。UDC ID用0001。設置完參數，點擊設置所有參數，點擊設備重啟。
5、重啟完之后，最后設置軟件點擊關閉串口。
四、協議透傳UDC模式調試

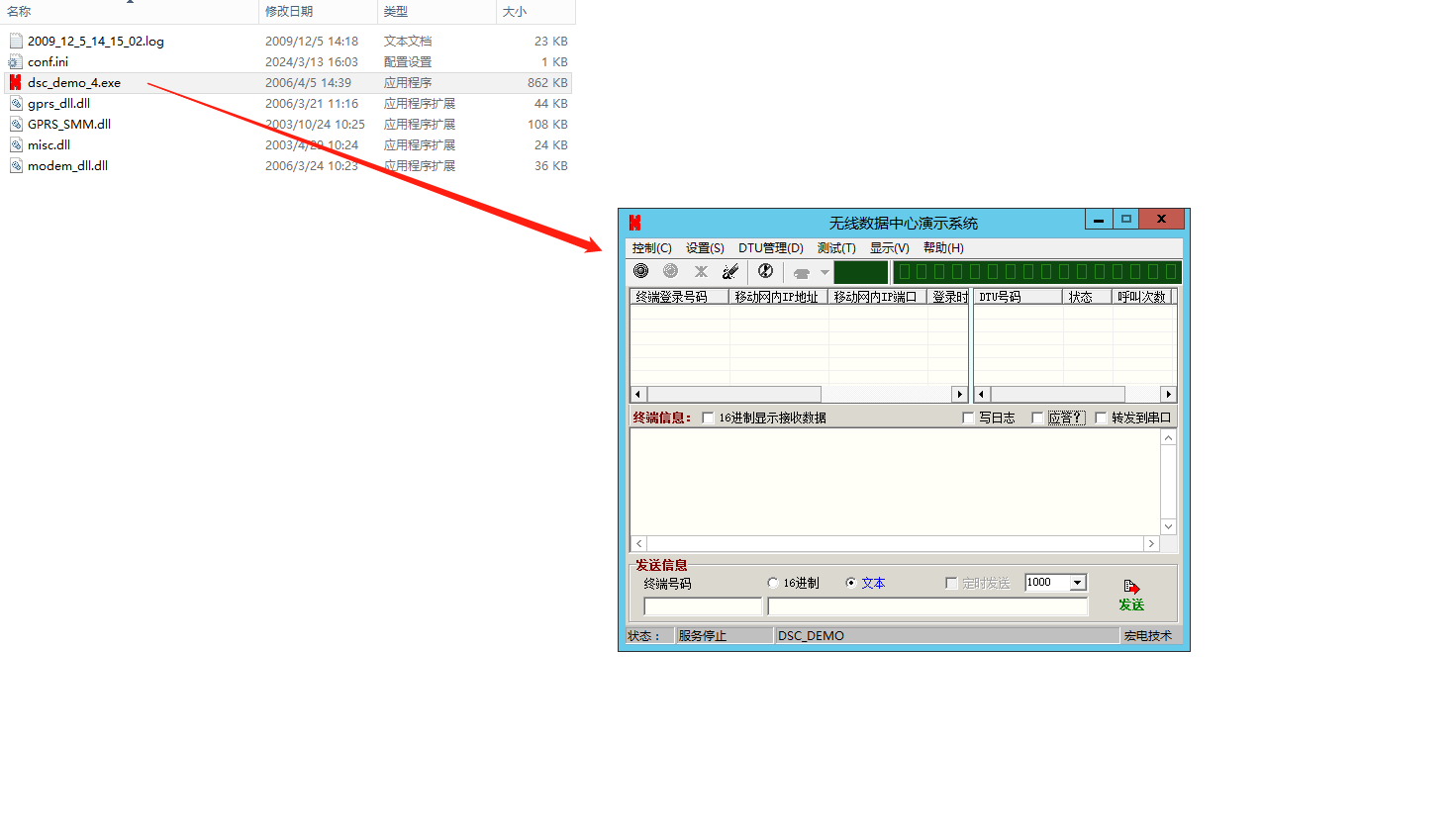

1、登錄遠程服務器，打開遠程服務器上的無線數據中心演示系統。

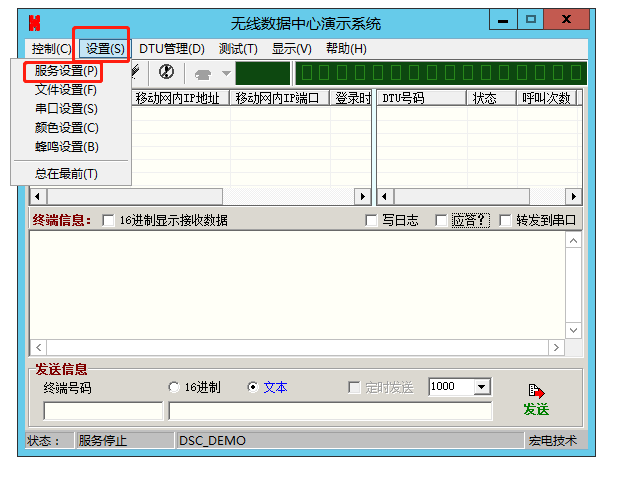

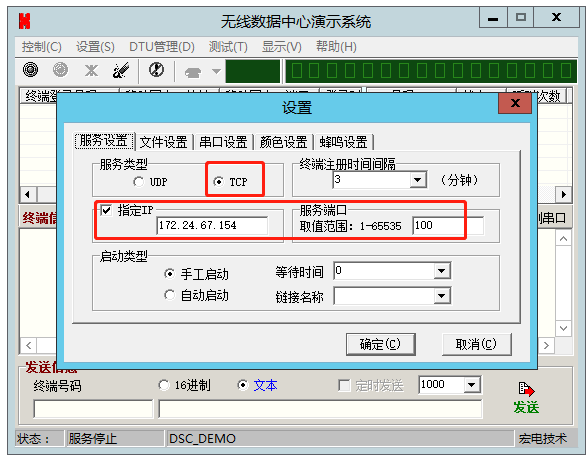

2、點擊設置，點擊服務設置，服務類型勾選TCP，勾選指定IP，輸入遠程服務器對應的服務器IP，服務端口用100，點擊確定。

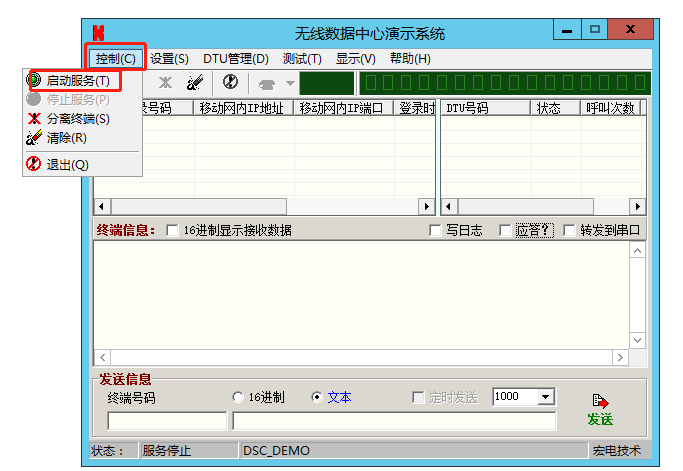

3、點擊控制，點擊啟動服務

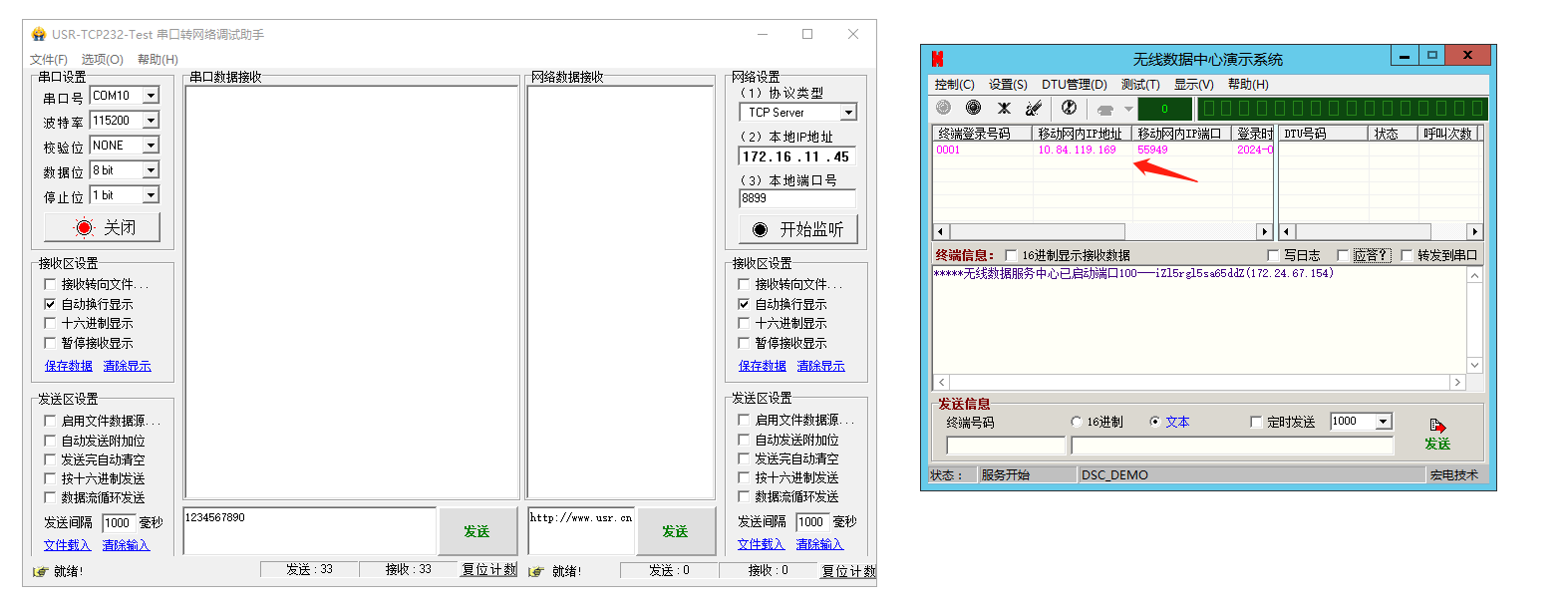

4、等待USR-DR514 TCP client連接到TCP server服務器，會顯示終端登錄號碼0001

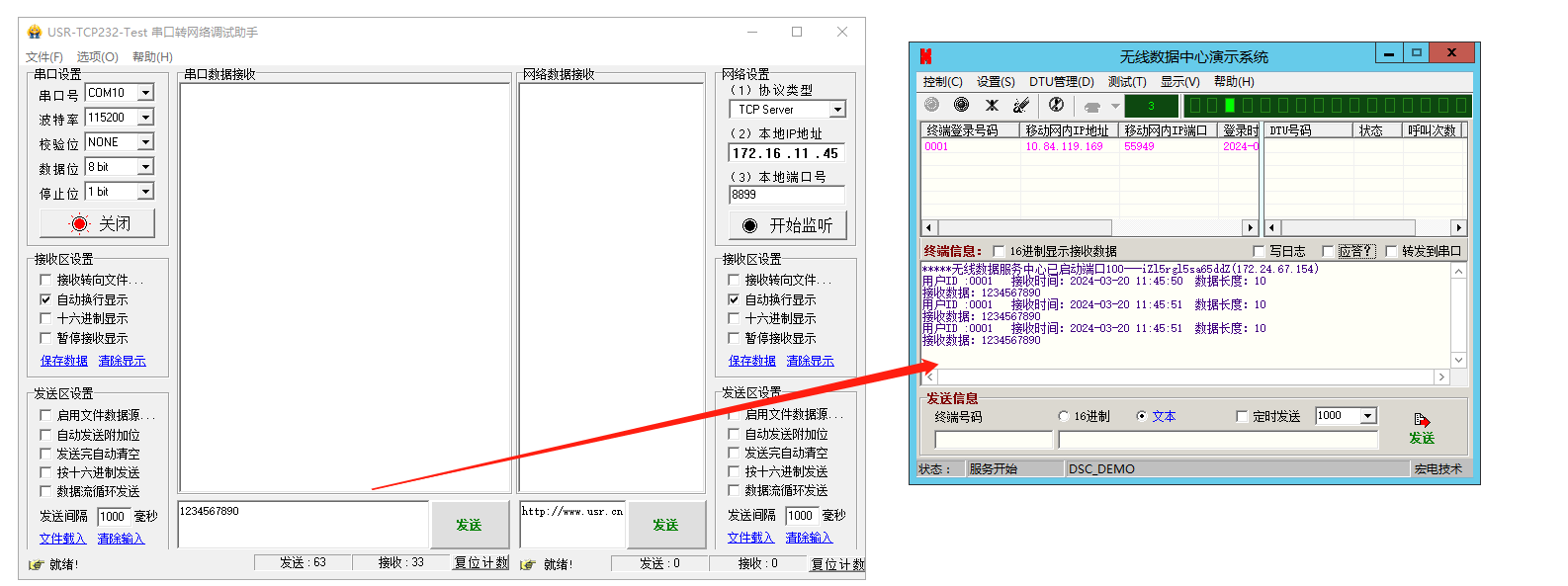

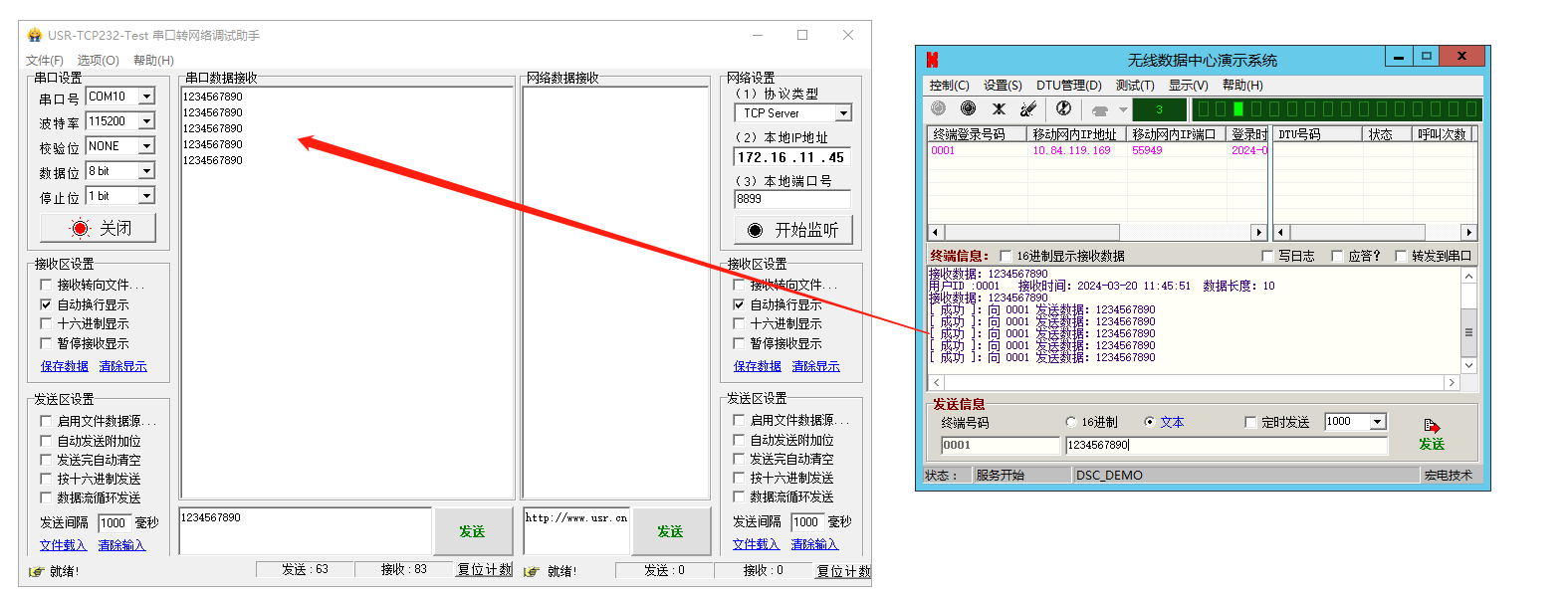

5、USR-DR514接USB-RS485到電腦，電腦打開串口助手，打開COM口，發送數據1234567890，遠程服務器上的無線數據中心演示系統顯示接收信息。
用戶ID 0001，接收時間，數據長度，接收數據。
6、無線數據中心演示系統發送信息區，對終端號碼0001，發送1234567890，USR-DR514連接的串口助手，接收到數據1234567890。
編寫人：金志方 編寫日期：2024-03-21
審核人：金志方 審核日期：2024-03-21
訂正版本：V1.0 訂正內容：初稿
