USR-DR514 網絡AT指令使用示例
備注：USR-DR514需要插SIM卡聯網。
一、資料下載
USR-DR504/DR514說明書（完整版）http://www.ggxxsw.cn/Download/1046.html
USR-DR514 規格書 http://www.ggxxsw.cn/Download/1047.html
USR-DR504/514 標準AT指令集http://www.ggxxsw.cn/Download/1048.html
USR-DR514 設置軟件http://www.ggxxsw.cn/Download/1049.html
【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.ggxxsw.cn/Download/27.html
二、硬件連接
1、所需物品
USR-DR514 產品 1臺
220V交流端子供電電源線 1條
USB-RS485串口線 1條
筆記本電腦 1臺
2、硬件連接
USR-DR514的485串口接USB-RS485串口線到電腦USB口，接好4G天線，插好外置SIM卡，然后產品接220V交流端子供電電源線，上電（220V交流電供電注意安全）。
3、查看端口號

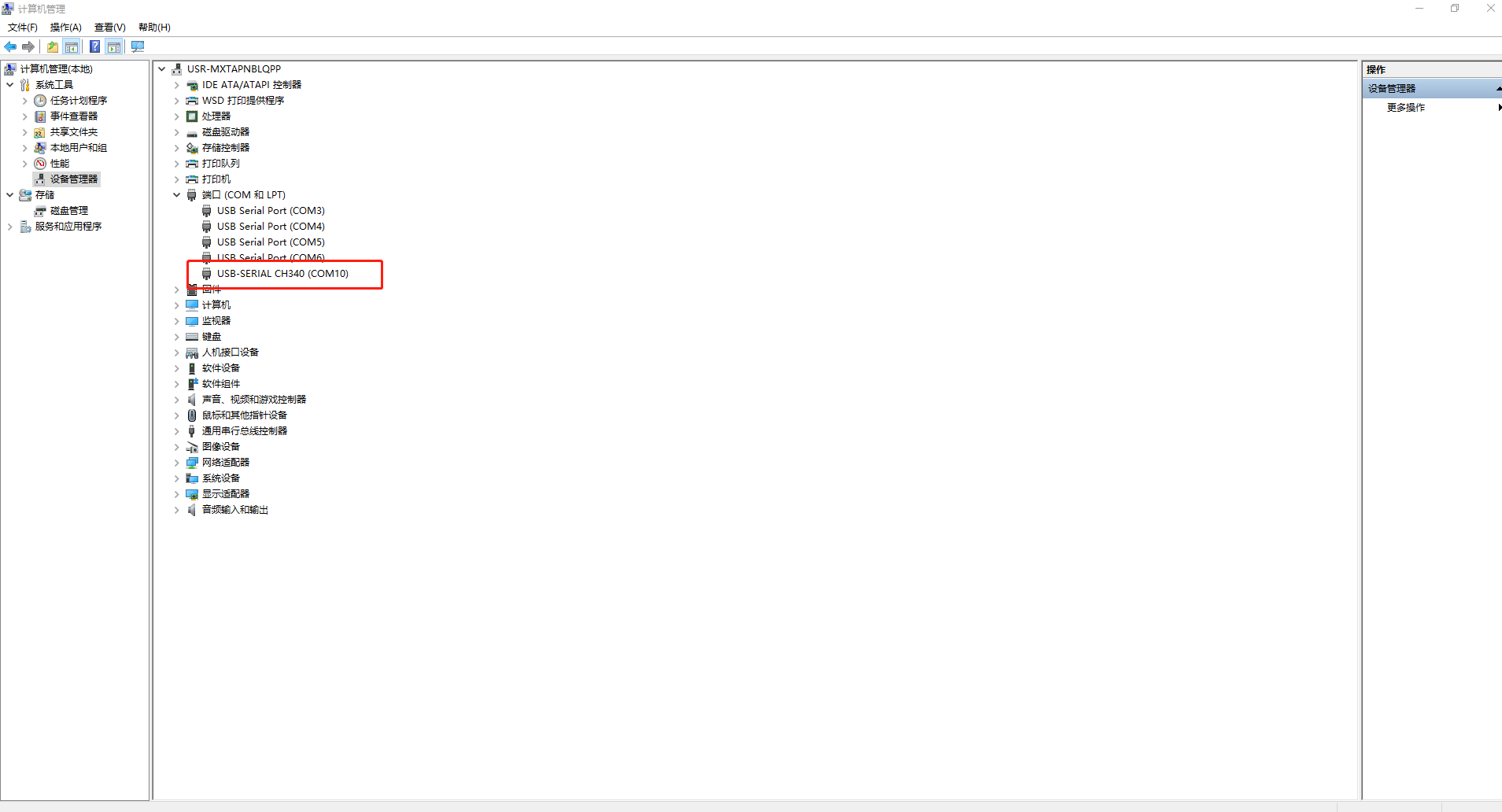

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR514的USB-RS485串口線COM口號，COM10。
三、USR-DR514參數設置

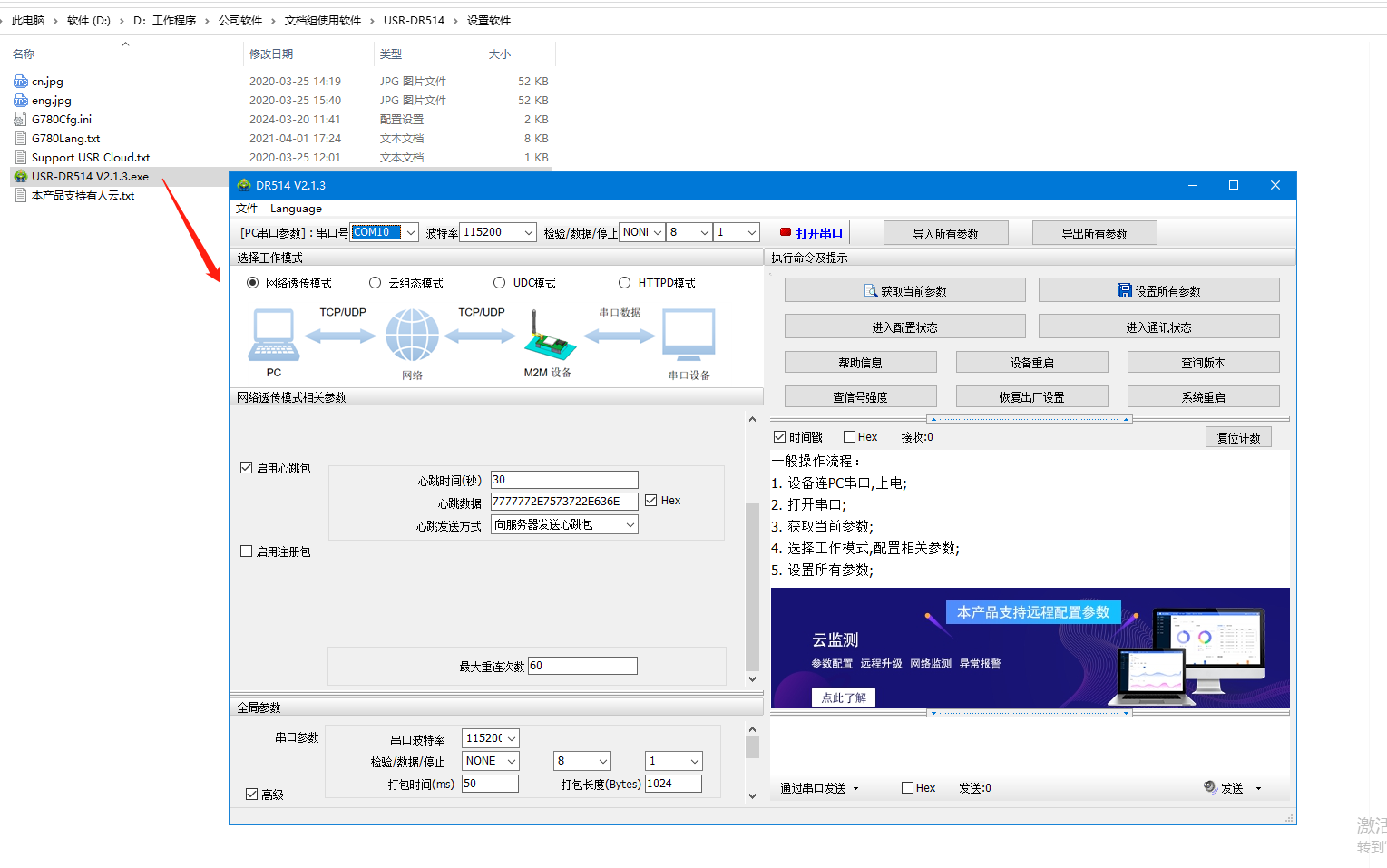

1、打開USR-DR514設置軟件

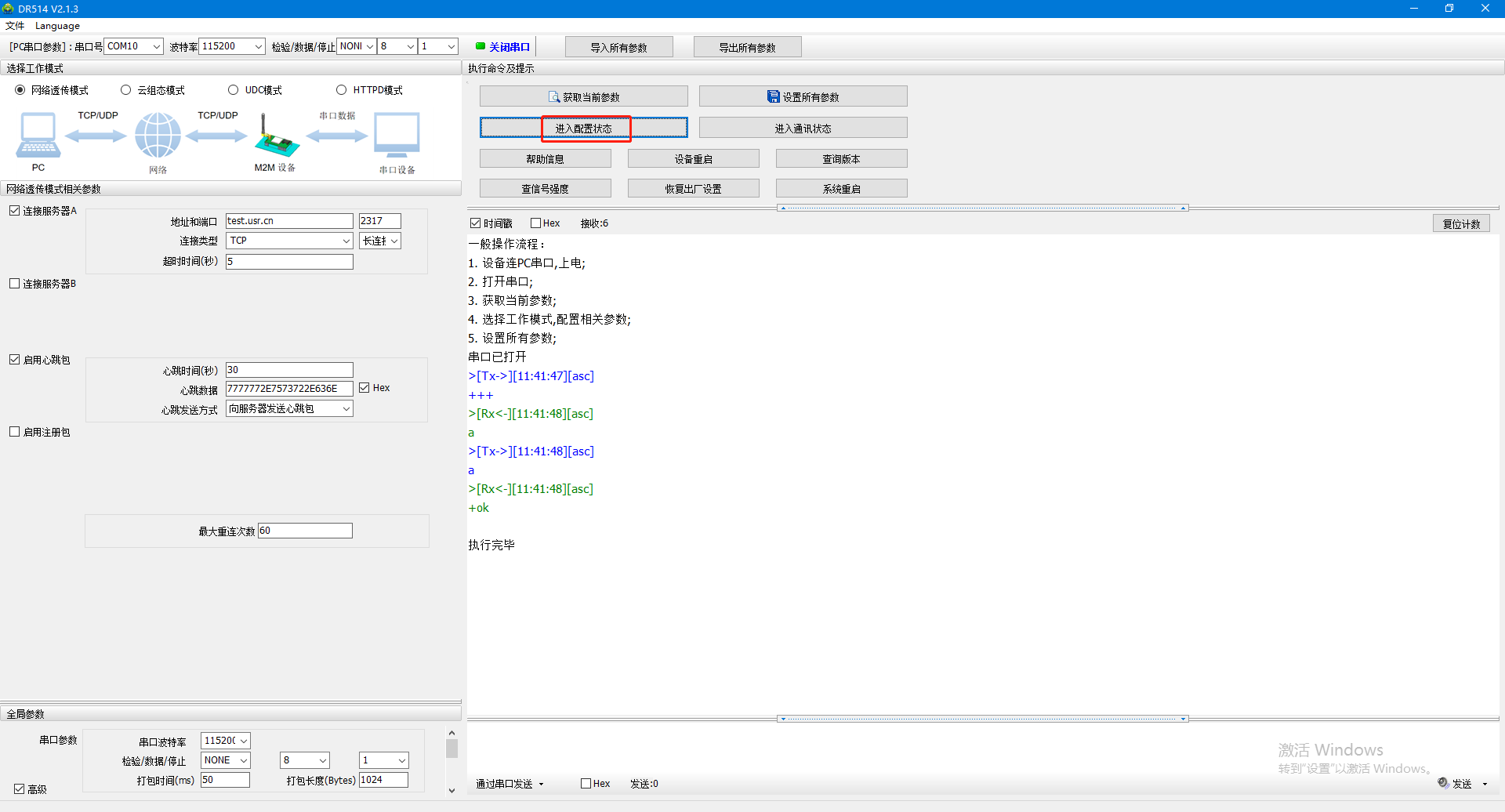

2、打開串口，點擊進入配置狀態

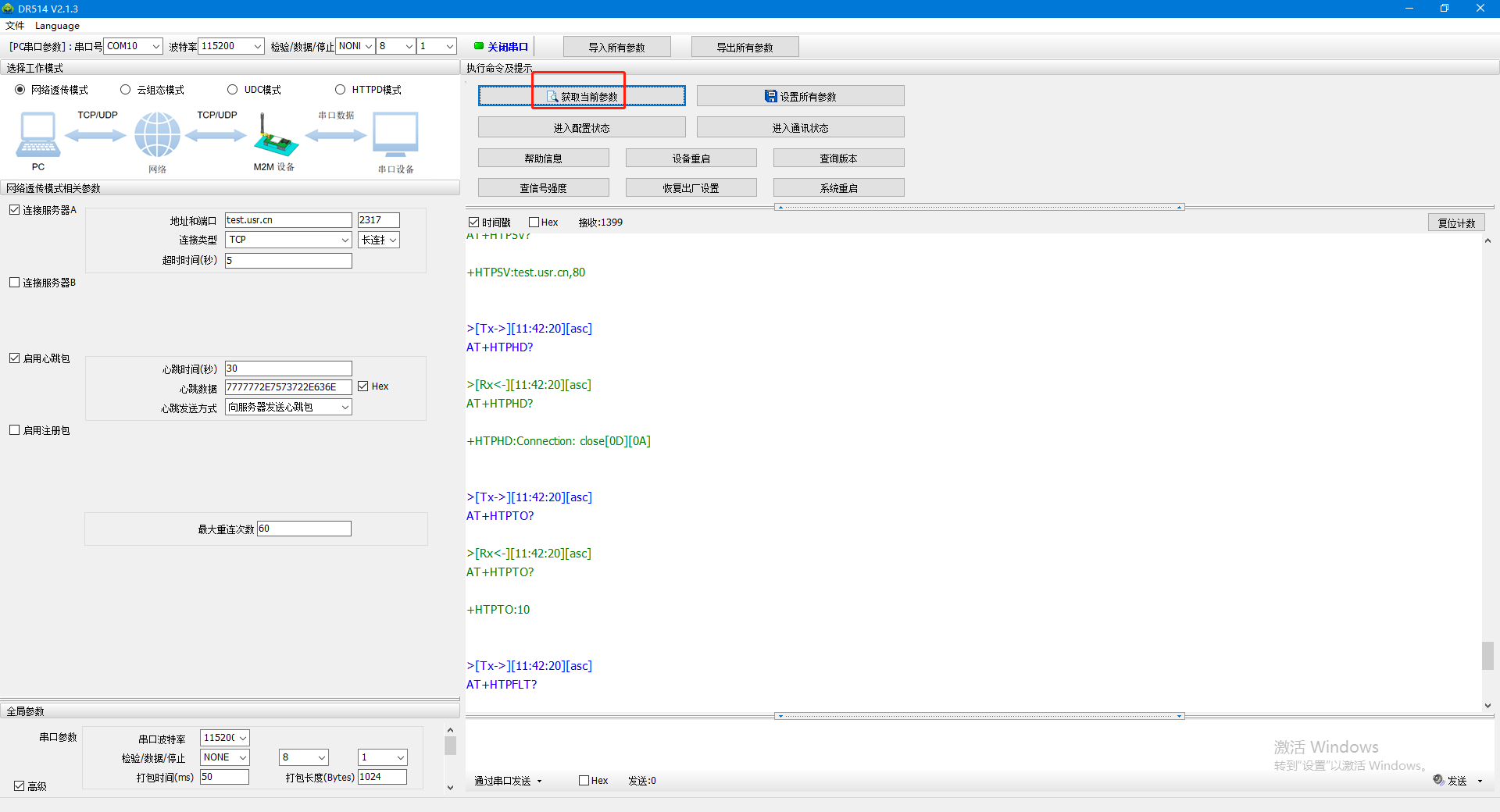

3、點擊獲取當前參數

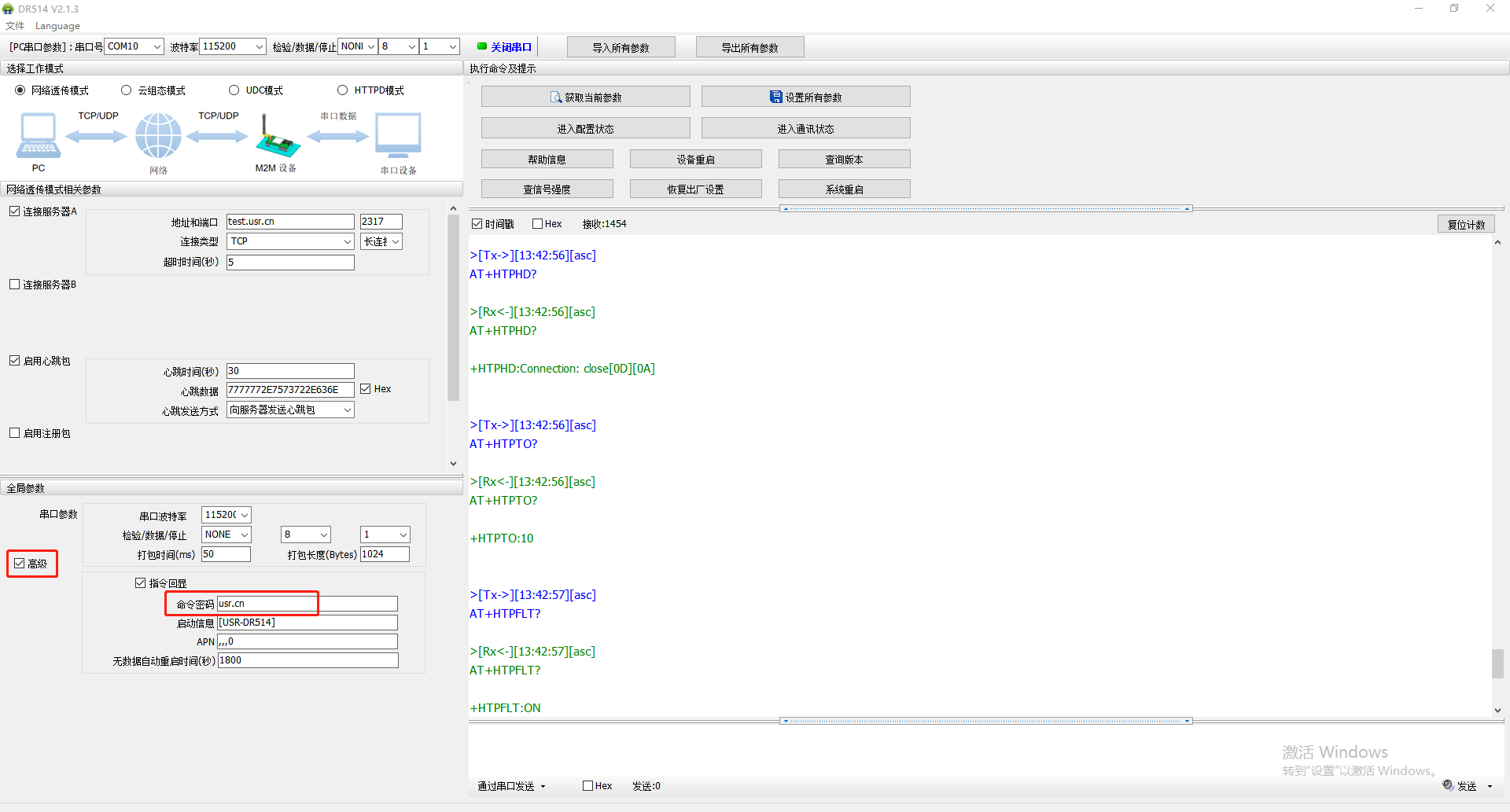

4、勾選高級，查看命令密碼是usr.cn

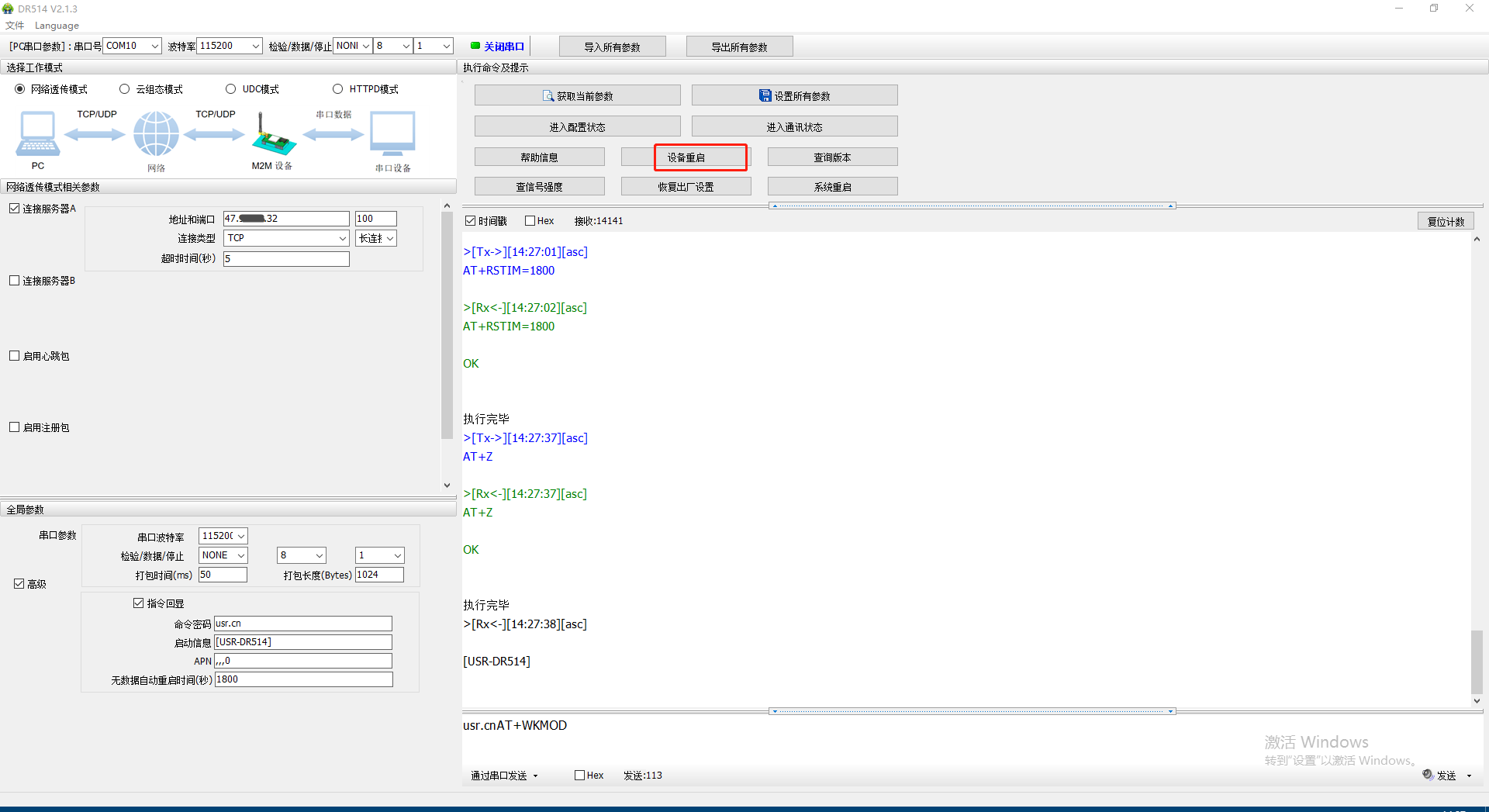

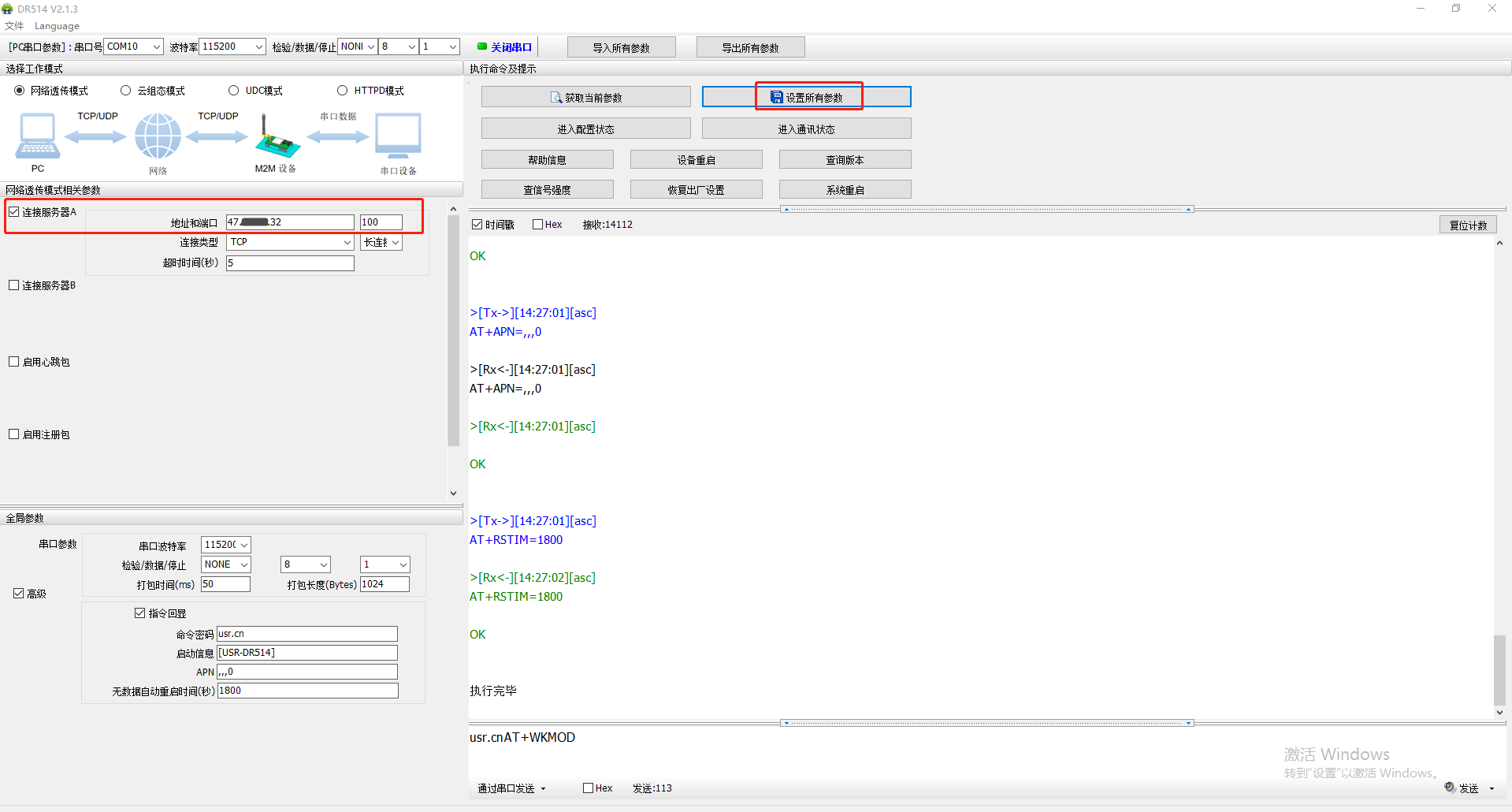

5、選擇網絡透傳模式，勾選連接服務器A，地址填遠程服務器地址，端口用100，點擊設置所有參數，點擊設備重啟，然后再關閉串口。
四、功能調試
1、功能介紹
網絡AT 指令是指工作在透傳模式下，通過網絡發送密碼加 AT 指令的方式去設置和查詢參數。
網絡 AT 指令和串口AT 指令類似，區別在于網絡 AT 是從網絡端下發AT 指令，用于客戶服務器遠程查詢或者修改參數使用，客戶可以使用網絡 AT 指令進行批量的參數修改和 查詢，方便對擁有的設備進行管理。
以查詢 SOCKETA 參數為例，發送 AT 指令。注：此處 AT 指令中的回車符和換行符分別用[0D]和[0A]表示，實際使用中請輸入正確的字符。
2、連接遠程服務器
登錄遠程服務器，打開一個網絡助手，協議用TCP server，端口100，點擊連接。
3、發送網絡AT指令查詢工作模式
網絡助手發送框，輸入命令密碼+AT指令，后面帶回車換行發送。

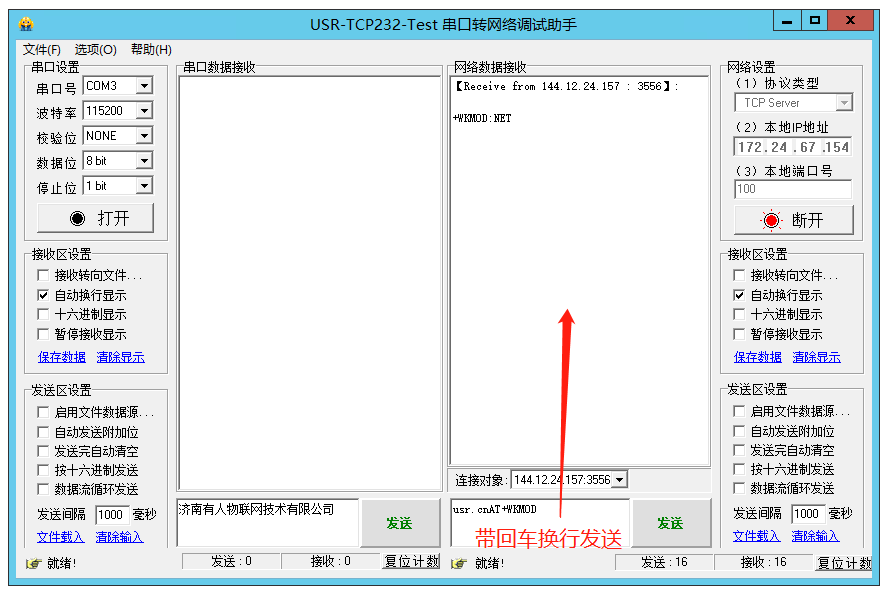

以查詢工作模式為例，發送usr.cnAT+WKMOD，后面帶回車換行，網絡助手接收到查詢到的AT指令參數。
編寫人：金志方 編寫日期：2024-03-21
審核人：金志方 審核日期：2024-03-21
訂正版本：V1.0 訂正內容：初稿
