USR-TCP232-S1網絡設置協議示例
2024-06-03



USR-TCP232-S1網絡設置協議示例

一、資料下載

USR-TCP232-S1 說明書下載鏈接:http://www.ggxxsw.cn/Download/1256.html

USR-TCP232-S1 規格書官網下載鏈接:http://www.ggxxsw.cn/Download/1262.html

USR-TCP232-S1 AT指令集官網下載鏈接:http://www.ggxxsw.cn/Download/1257.html

USR-TCP232-S1 設置軟件官網下載鏈接:http://www.ggxxsw.cn/Download/257.html

網絡調試助手 串口調試助手二合一http://www.ggxxsw.cn/Download/27.html

二、硬件連接

1、所需物品

USR-TCP232-S1 產品 1臺

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

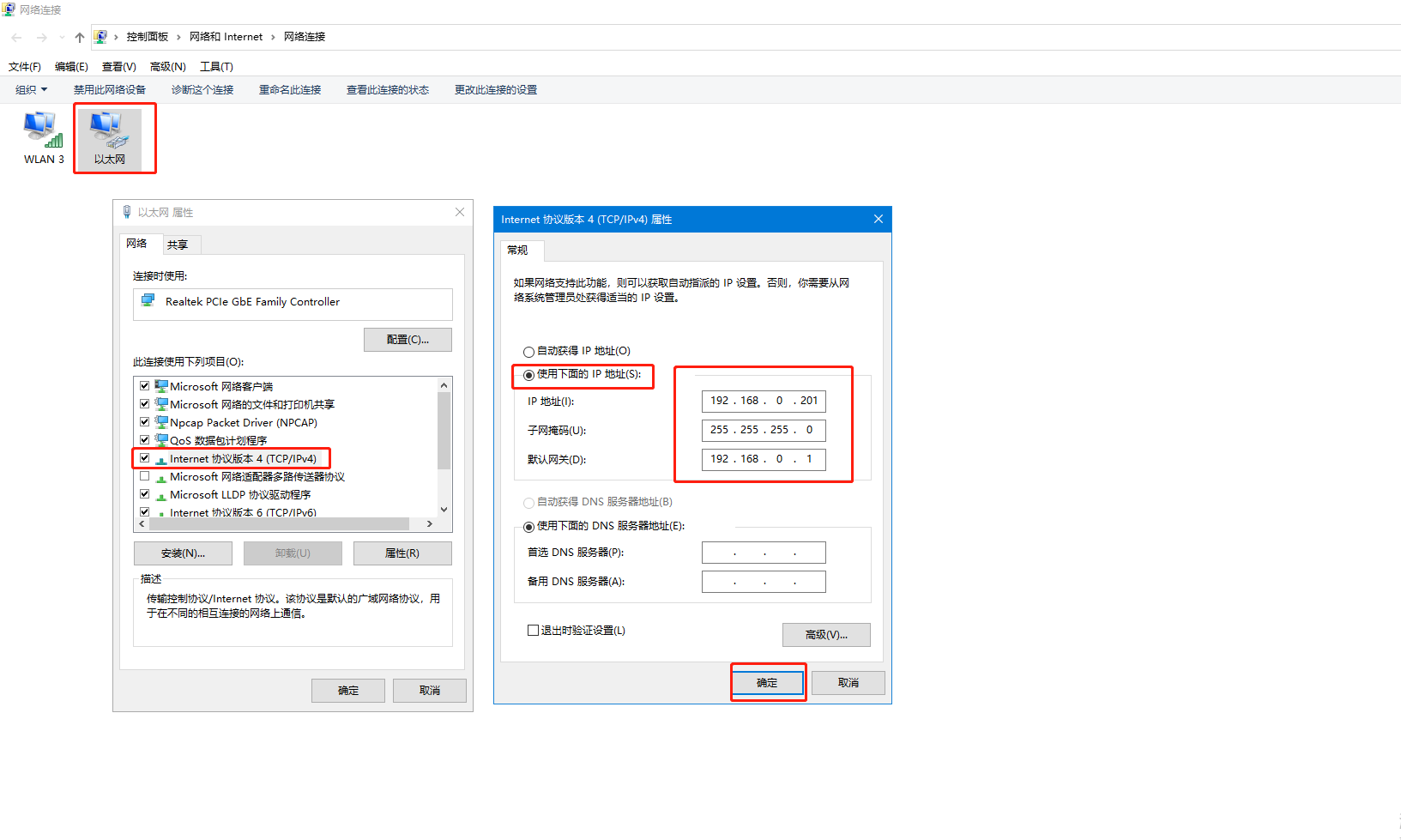

USR-TCP232-S1 網線和電腦直連,電腦設置靜態IP,192.168.0.201,子網掩碼255.255.255.0,網關192.168.0.1,構成局域網,然后產品接3.3V直流穩壓電源上電。

電腦關閉防火墻,禁用其他網卡。

電腦提前下載打開M0設置軟件和網絡調試助手。

三、USR-TCP232-S1用M0讀取參數

1、局域網搜索USR-TCP232-S1 IP

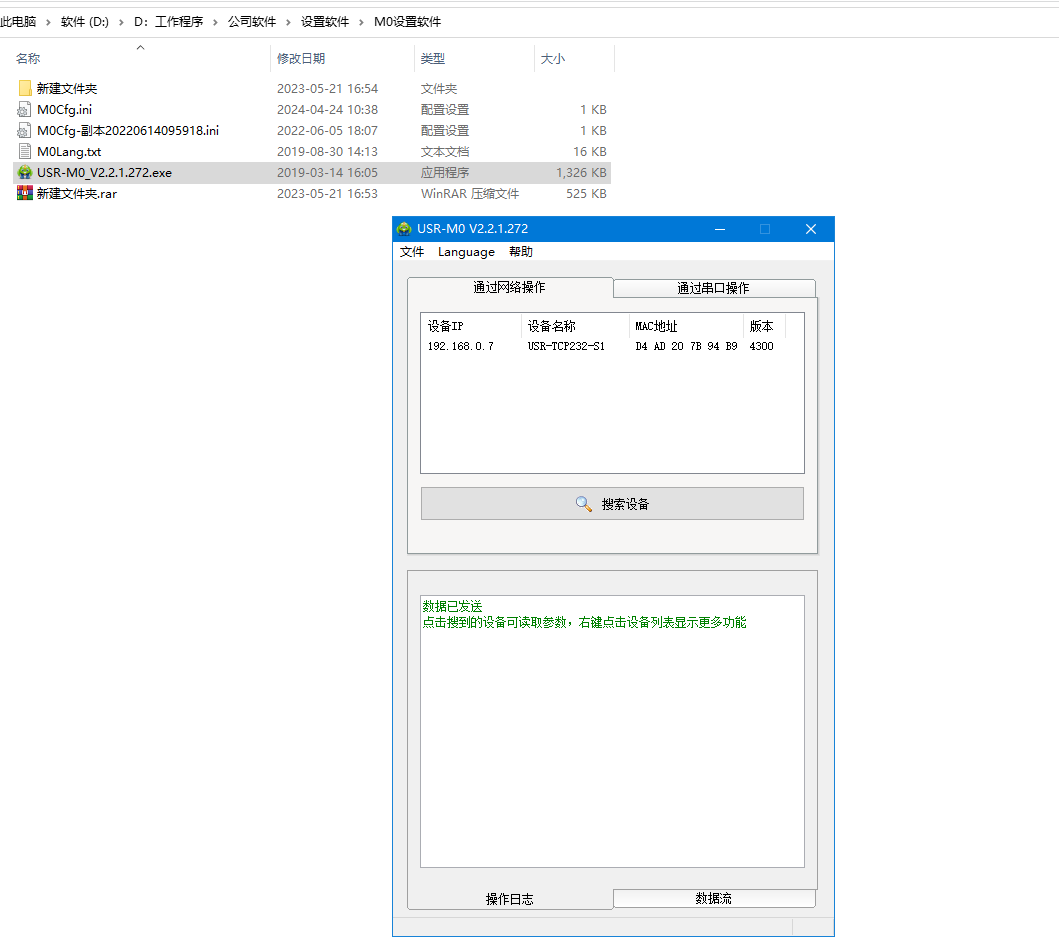

USR-TCP232-S1和電腦網線直連,打開M0軟件,搜到USR-TCP232-S1的IP。

2、查看數據流

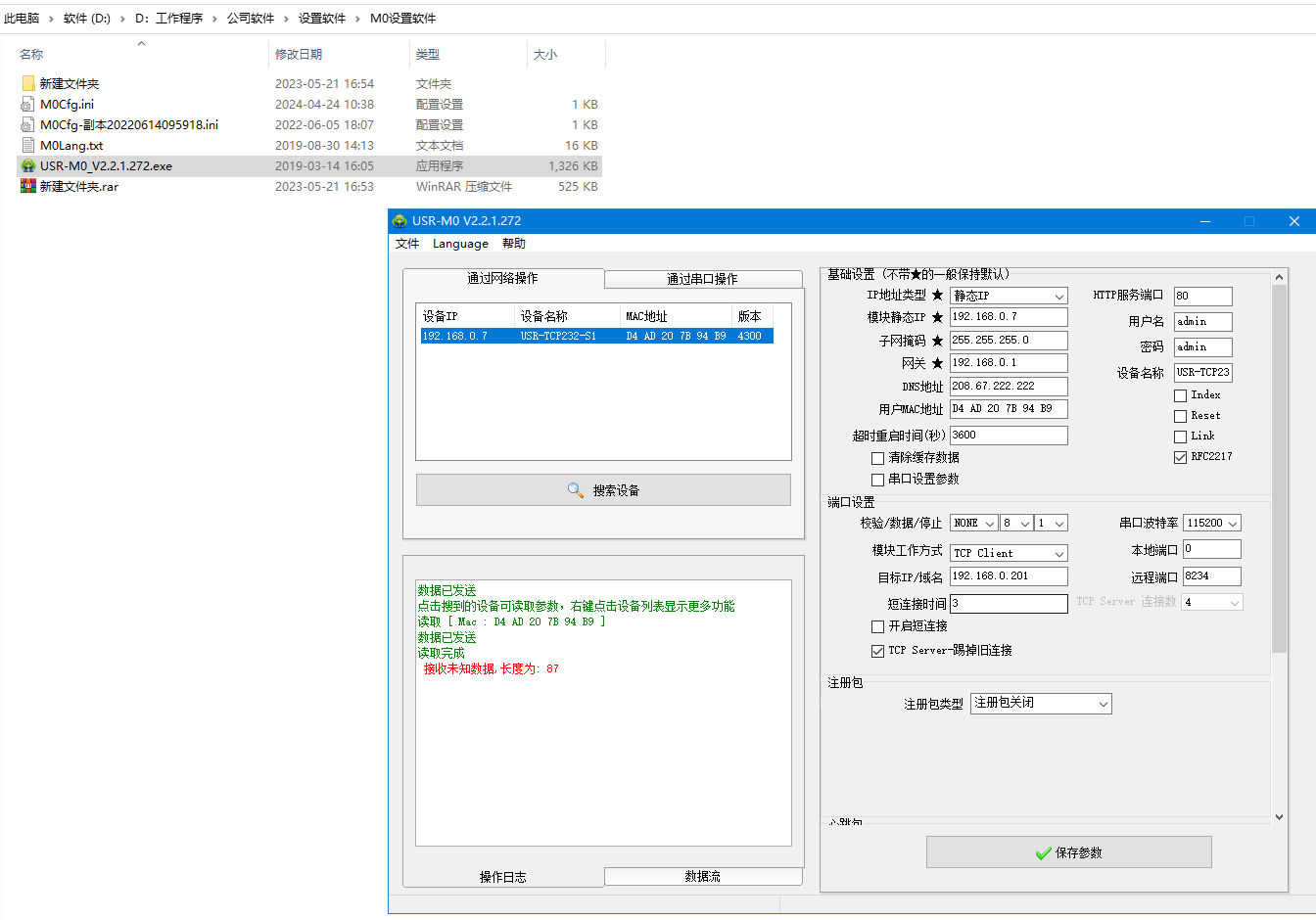

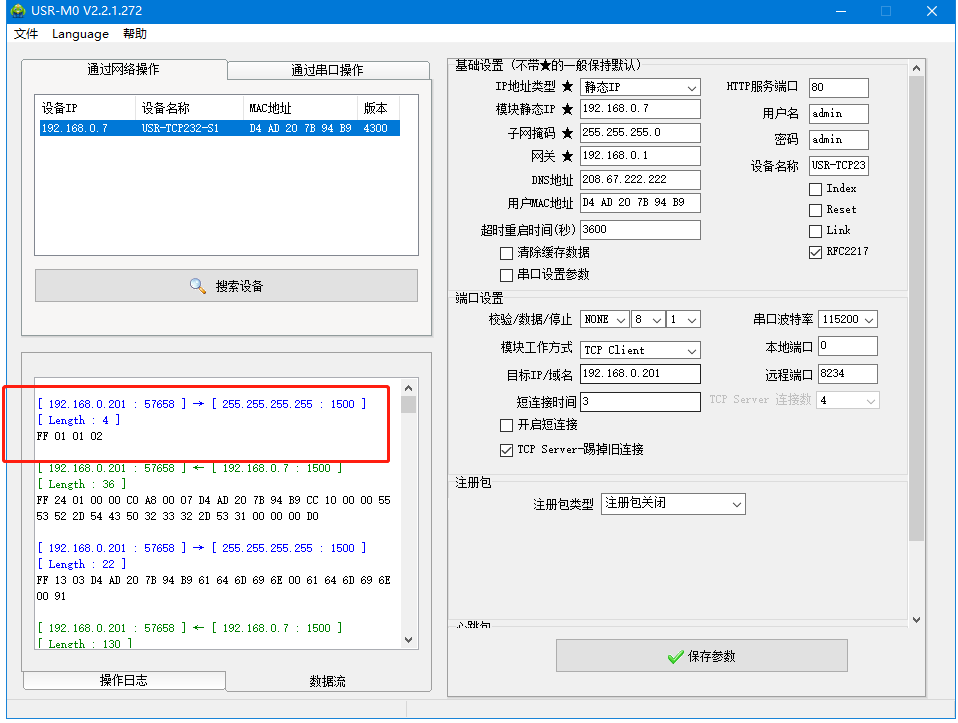

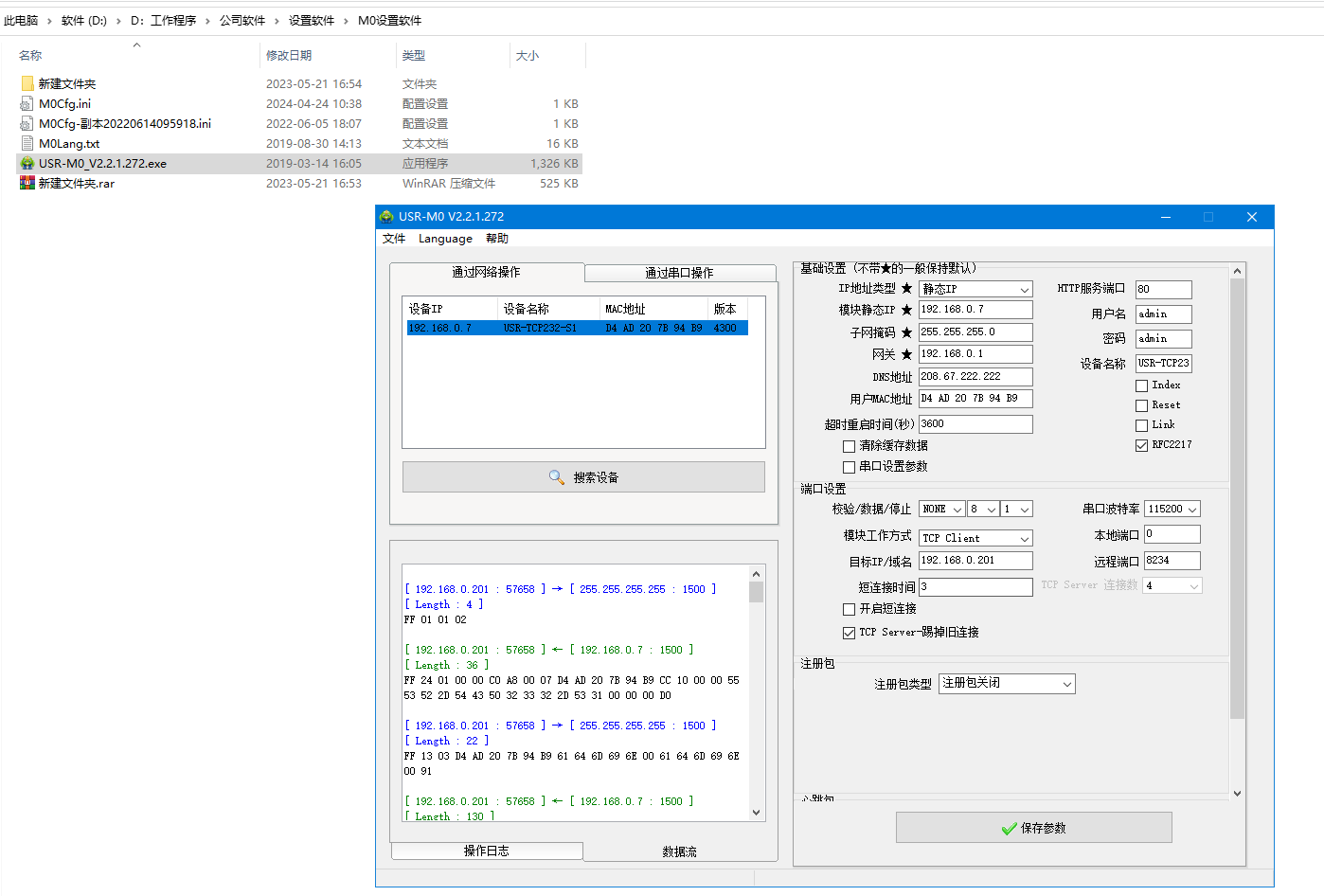

M0設置軟件,點擊數據流,可以看到網絡設置協議的命令,參考說明書查看具體命令內容。

搜索指令
搜索命令固定為:FF 01 01 02

讀取配置指令:

FF 13 03 D4 AD 20 7B 94 B9 61 64 6D 69 6E 00 61 64 6D 69 6E 00 91

四、網絡設置協議讀取參數

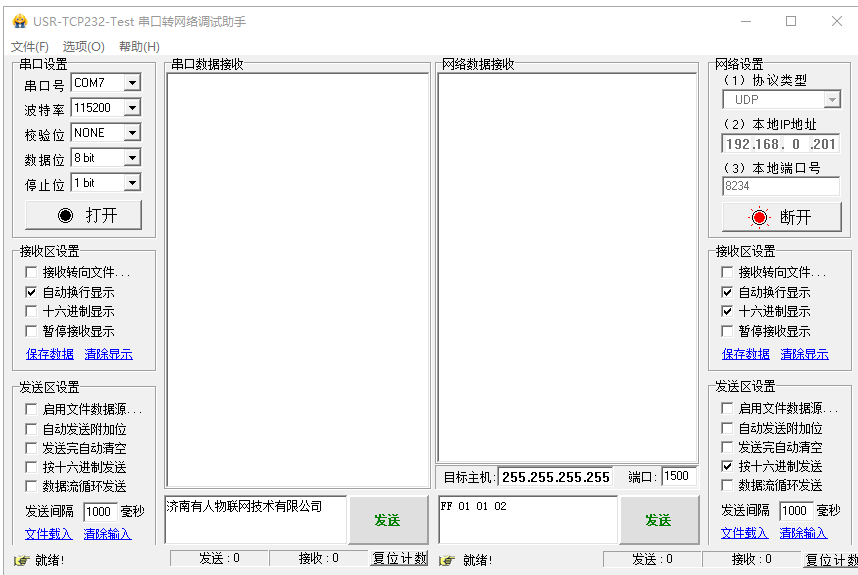

1、打開網絡助手,協議UDP,本地IP地址填電腦的IP,本地端口8234,目標主機填255.255.255.255,端口1500,點擊連接。

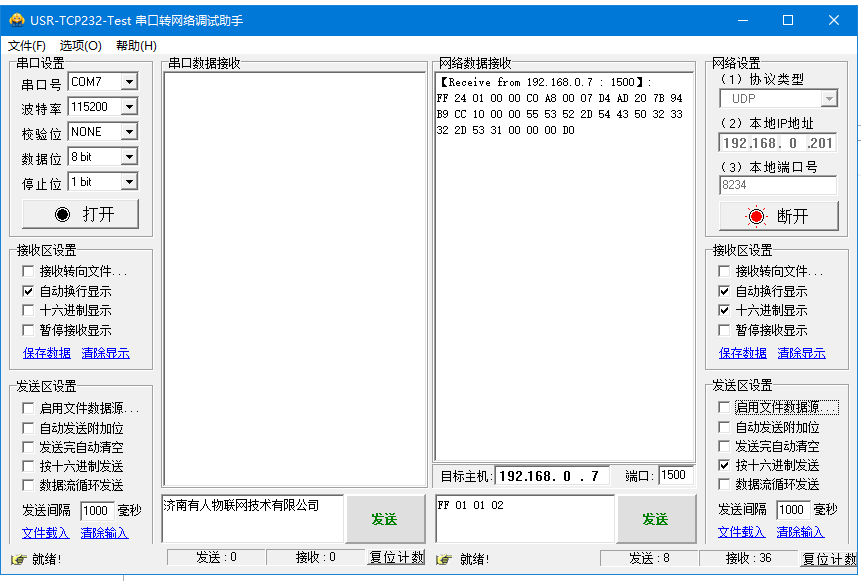

2、網絡端勾選按十六進制發送,輸入搜索指令,FF 01 01 02

返回結果中包含USR-TCP232-S1的設備IP(高位在前)、設備MAC(高位在前)、固件版本號、設備名稱。

3、網絡端勾選按十六進制發送,輸入讀取配置指令

FF 13 03 D4 AD 20 7B 94 B9 61 64 6D 69 6E 00 61 64 6D 69 6E 00 91

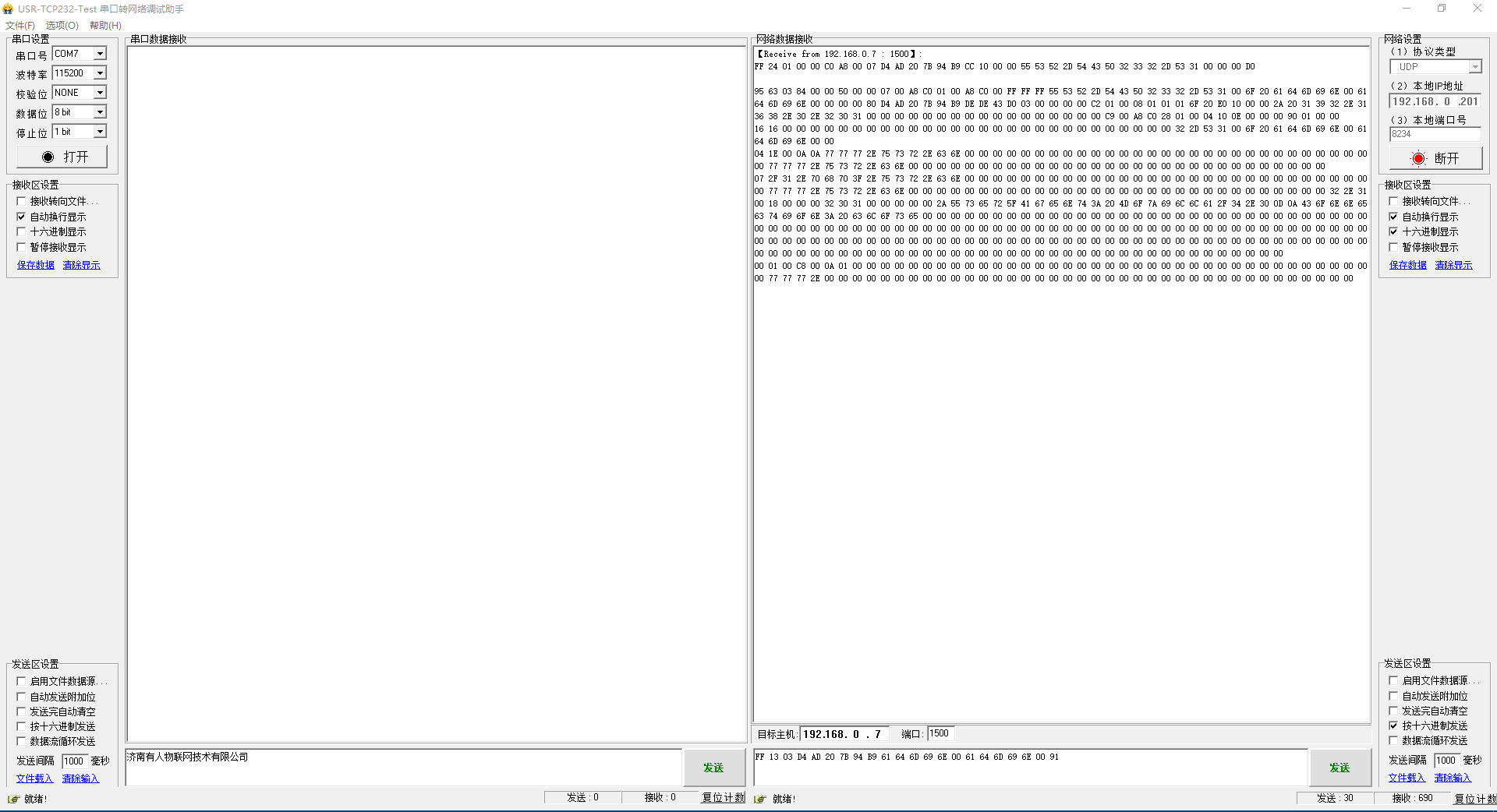

返回結果:返回的是串口服務器的所有參數,一共是 576 字節,不帶校驗,沒有協議,直接返回參數。

讀取方式參考“基礎參數表”和“串口參數表”以及有人云功能,心跳注冊包功能和Httpd Client包頭設置。分為四個包返回,分別為130字節和50字節,85字節,302字節。




編寫人:金志方 編寫日期:2024-06-03

審核人:金志方 審核日期:2024-06-03

訂正版本:V1.0 訂正內容:初稿
