USR-TCP232-T1固件升級示例
注：最新固件需和在線技術支持索取。
一、資料下載
USR-TCP232-T1說明書官網下載鏈接：http://www.ggxxsw.cn/Download/1256.html
USR-TCP232-T1規格書官網下載鏈接：http://www.ggxxsw.cn/Download/1262.html
USR-TCP232-T1硬件設計手冊官網下載鏈接：http://www.ggxxsw.cn/Download/1263.html
USR-TCP232-T1 AT指令集官網下載鏈接：http://www.ggxxsw.cn/Download/1257.html
USR-TCP232-T1設置軟件官網下載鏈接：http://www.ggxxsw.cn/Product/381.html
USR-TCP232-T1調試助手官網下載鏈接：http://www.ggxxsw.cn/Download/27.html
USR-TCP232-T1其他資料官網下載鏈接：http://www.ggxxsw.cn/Product/381.html
二、硬件連接
1、所需物品
USR-TCP232-T1產品1臺
5V電源適配器1個
USR-RS232串口線1條
超五類網線1根
筆記本電腦1臺
2、硬件連接
USR-TCP232-T1的232串口接USB-RS232串口線到電腦USB口，然后產品接5V電源適配器上電。電腦打開設置軟件。

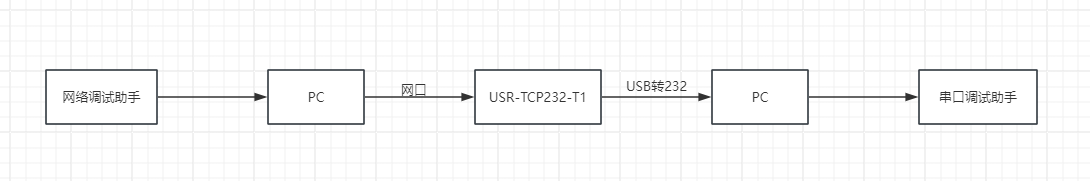

硬件連接框圖：
三、產品參數設置
1、USR-TCP232-T1參數設置

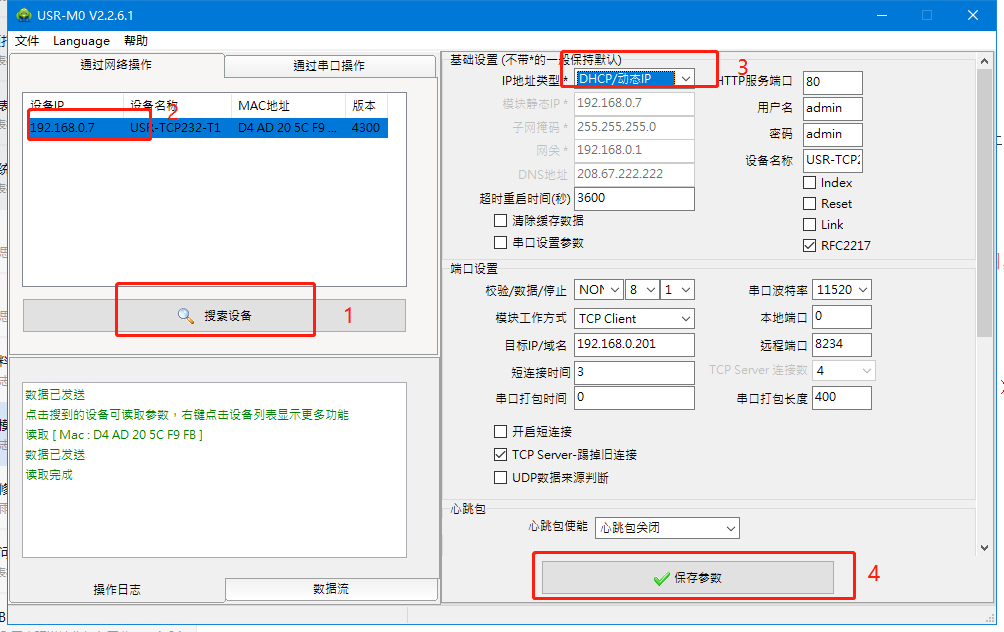

電腦打開USR-TCP232-T1的設置軟件，點擊搜索，選中已搜索出來的設備，把模塊ip改為動態獲取，或者改為和電腦同一網段，點擊保存參數。
四、功能調試

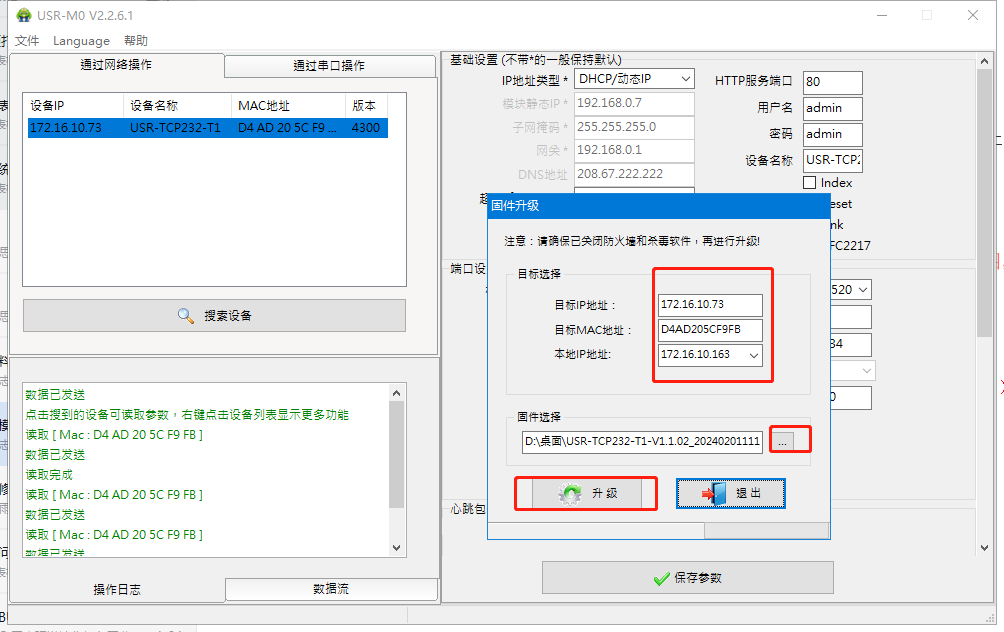

等模塊重啟后，再次點擊搜索，右擊選中設備，點擊固件升級，目標ip為模塊ip，目標MAC地址為模塊的MAC地址，本地ip選擇電腦本地ip。

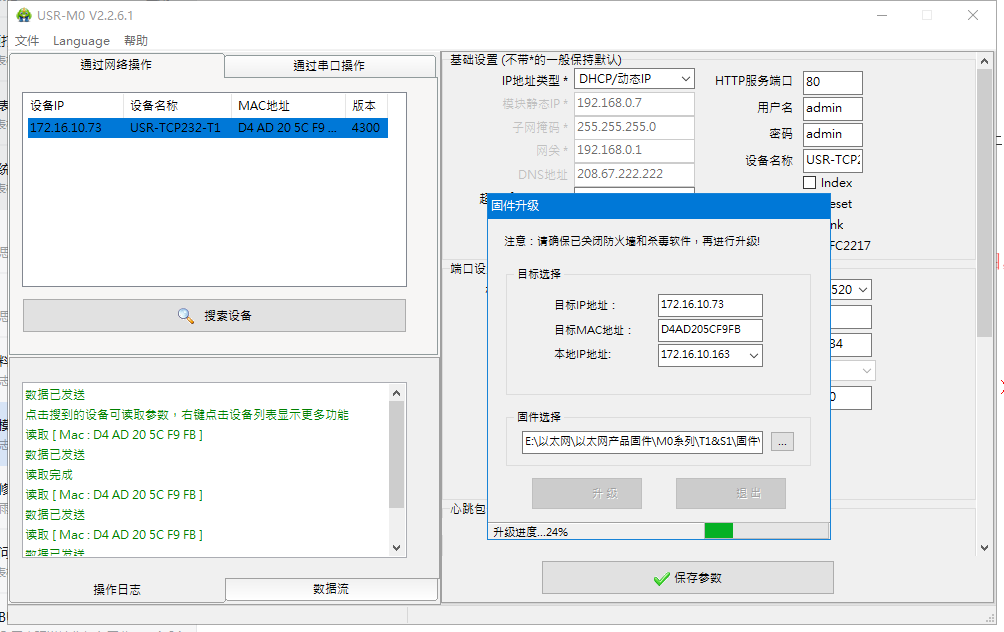

選擇固件，點擊固件升級。

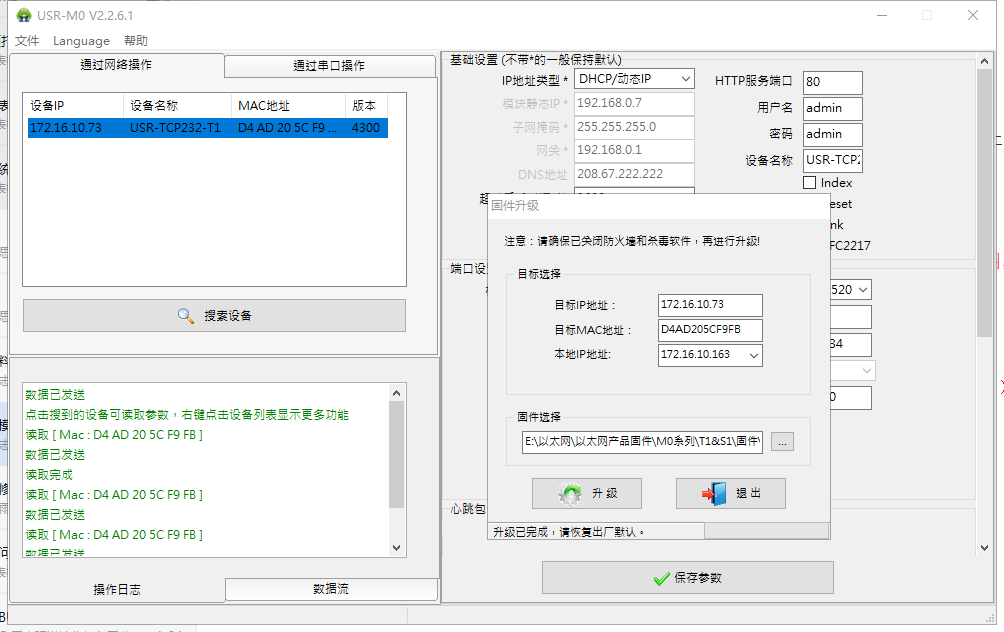

注：升級成功后，重新點擊搜索，上位機軟件右擊點擊恢復出廠設置之后再配置參數。
編寫人：王玉雪 編寫日期：2024-02-04
審核人：金志方 審核日期：2024-03-05
訂正版本：V1.0 訂正內容：初稿
