USR-WIFI232-B2 AP模式網絡AT指令配置示例

一、資料下載：

USR-WIFI232-B2軟件設計手冊：http://www.ggxxsw.cn/Download/356.html

USR-WIFI232-B2 設置軟件：http://www.ggxxsw.cn/Download/707.html

測試底板：http://www.ggxxsw.cn/Product/44.html

二、硬件連接：

1、需要準備的物品：

USR--WIFI232-B2 1個

USR-WIFI232-2EV2 測試底板1個

12V電源適配器 1個

帶無線網卡的筆記本電腦 1臺

2、硬件連接：

USR--WIFI232-B2 測試底板的485串口接USB-RS485串口線接電腦。

使用電源適配給USR-WIFI232-B2底板上電。B2設置AP模式，電腦無線連接B2的WiFi。

三、功能調試：

1、電腦連接USR-WIFI232-B2的WiFi

電腦關閉防火墻，禁用其他網卡。

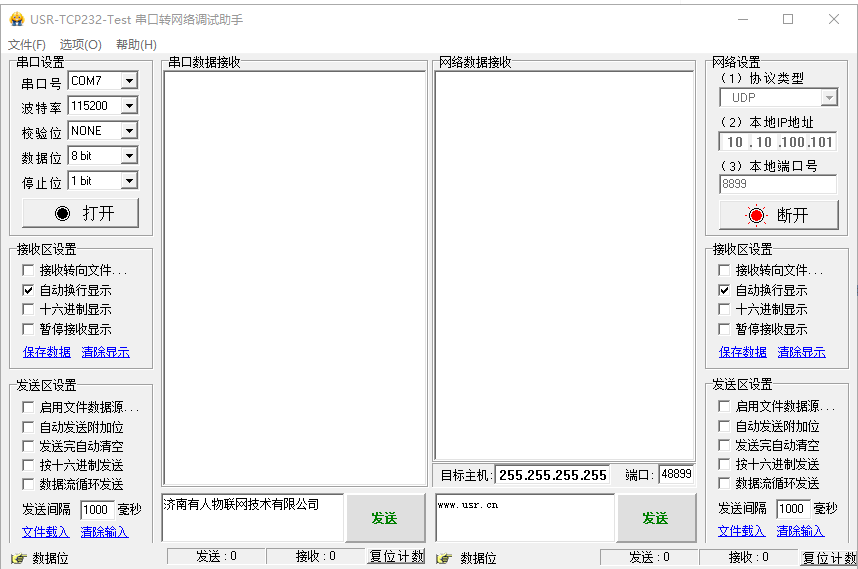

2、網絡助手設置

電腦打開網絡助手，協議類型用UDP，本地IP地址是電腦IP（和B2同網段），本地端口用8899。目標主機必須用255.255.255.255，端口必須用48899（網絡AT指令搜索端口）。

點擊連接。

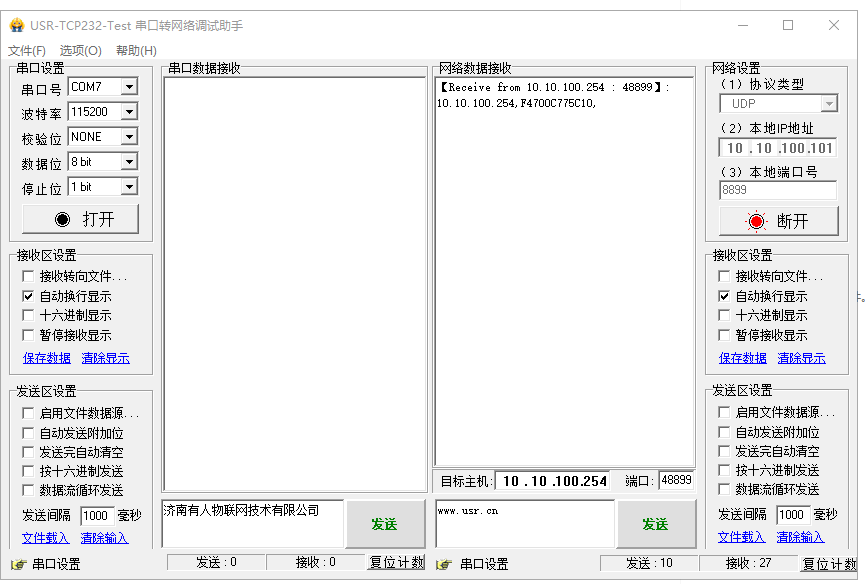

3、進入網絡AT指令網絡助手發送框，輸入搜索關鍵字www.ggxxsw.cn，點擊發送。

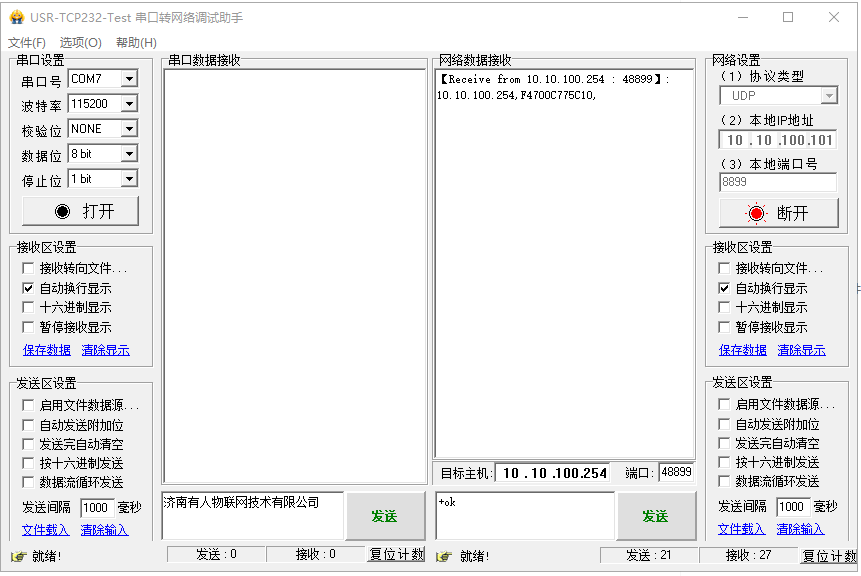

網絡數據接收到USR-WIFI232-B2的IP和MAC，收到IP和MAC后，立刻發送+ok（不帶回車發送），發送完就是進入網絡AT指令，可以發送USR-WIFI232-B2的AT指令，去查詢參數。

4、查詢版本號

網絡助手發送框發送AT+VER（大寫的AT指令）后面帶回車換行發送。

可以查詢都USR-WIFI232-B2的固件版本號。

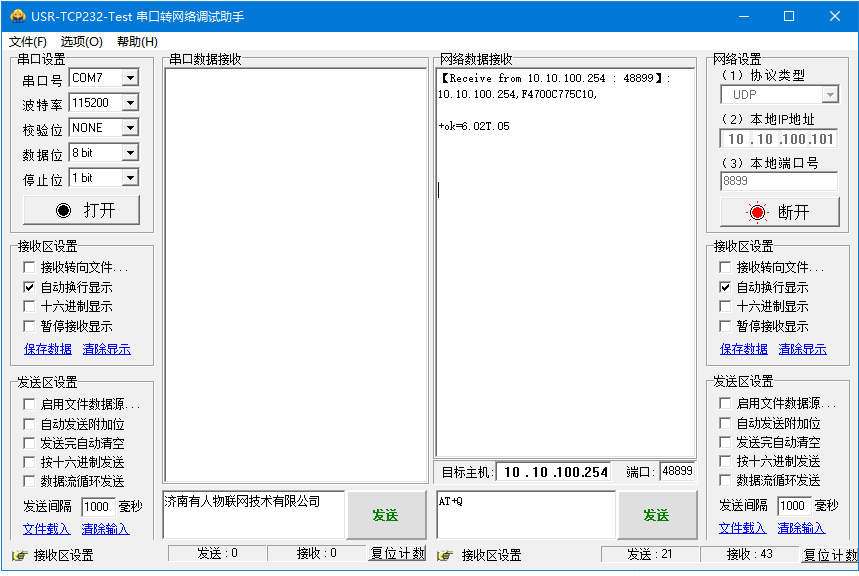

5、退出網絡AT指令

網絡助手發送框發送AT+Q（大寫的AT指令）后面帶回車換行發送。

就是退出網絡AT指令，回到透傳通訊狀態。

編寫人：金志方 編寫日期：2024-06-04

審核人：金志方 審核日期：2024-06-04

訂正版本：V1.0 訂正內容：初稿
