USR-WIFI232-B2串口做主機MODBUS網關功能示例
一、資料下載：
USR-WIFI232-B2軟件設計手冊：http://www.ggxxsw.cn/Download/356.html
USR-WIFI232-B2 設置軟件：http://www.ggxxsw.cn/Download/707.html
請百度網上去下載MODBUS POLL和MODBUS SLAVE 軟件。
測試底板：http://www.ggxxsw.cn/Product/44.html
二、硬件連接：
1、需要準備的物品：
USR-WIFI232-B2 1個
USR-WIFI232-2EV2 測試底板1個
12V電源適配器 1個
筆記本電腦 1臺
USR-RS485串口線 1條
2、硬件連接：
USR-WIFI232-B2 接好WiFi天線，B2測試底板的485串口接USB-RS485串口線接電腦。使用電源適配給B2測試底板上電。B2設置AP模式，電腦無線連接B2的WiFi。

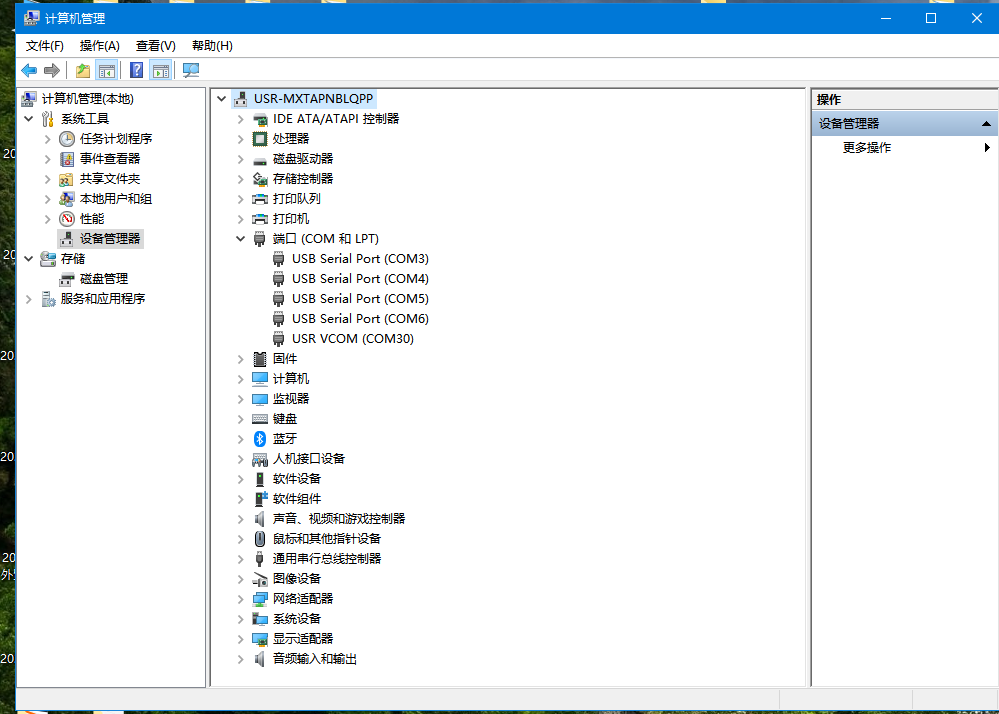

設備管理器查看COM口號。
三、登錄USR-WIFI232-B2內置網頁
1、連接WiFi無線：
USR-WIFI232-B2默認是AP模式，電腦連接USR-WIFI232-B2的wifi。
USR-WIFI232-B2反面貼膜，MAC后四位，是wifi的后四位。默認沒有wifi密碼。

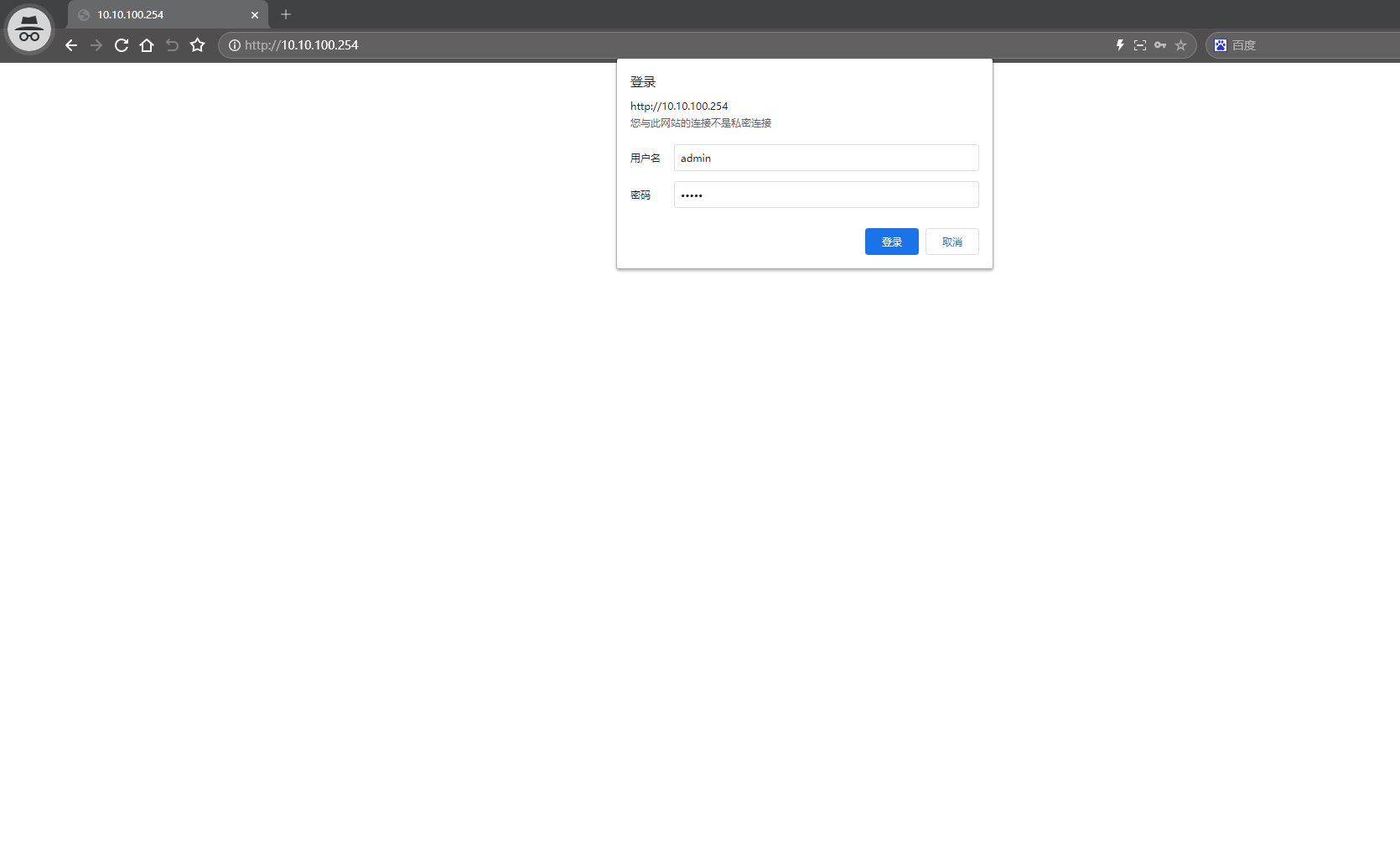

2、登陸網頁：
使用USR-WIFI232-B2默認IP，10.10.100.254，在瀏覽器輸入登錄USR-WIFI232-B2內置網頁，登錄名是admin，登錄密碼admin。

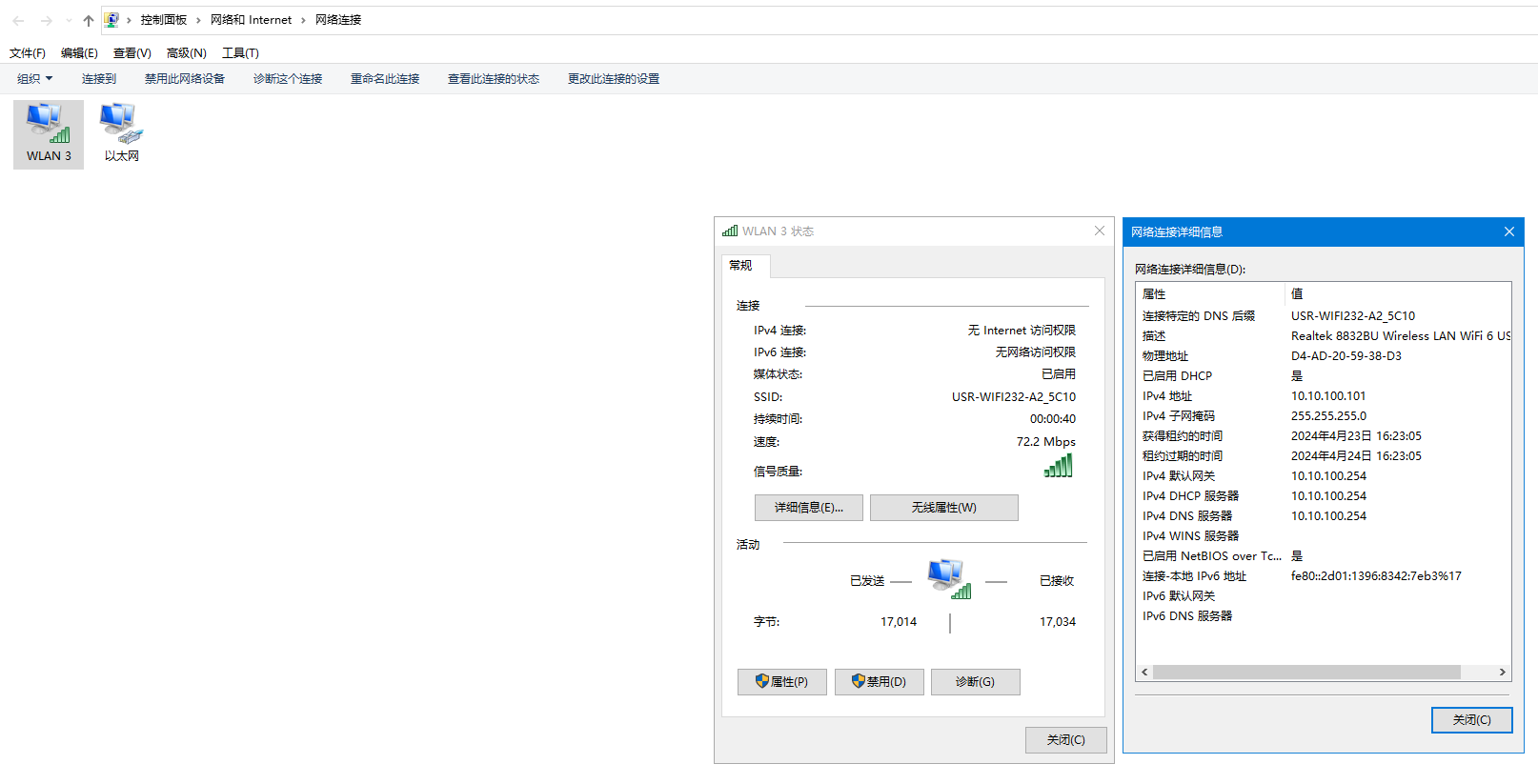

3、查看電腦本地網卡IP
電腦連接USR-WIFI232-B2的WiFi之后，查看電腦本地網卡IP是10.10.100.101
四、網頁配置USR-WIFI232-B2參數

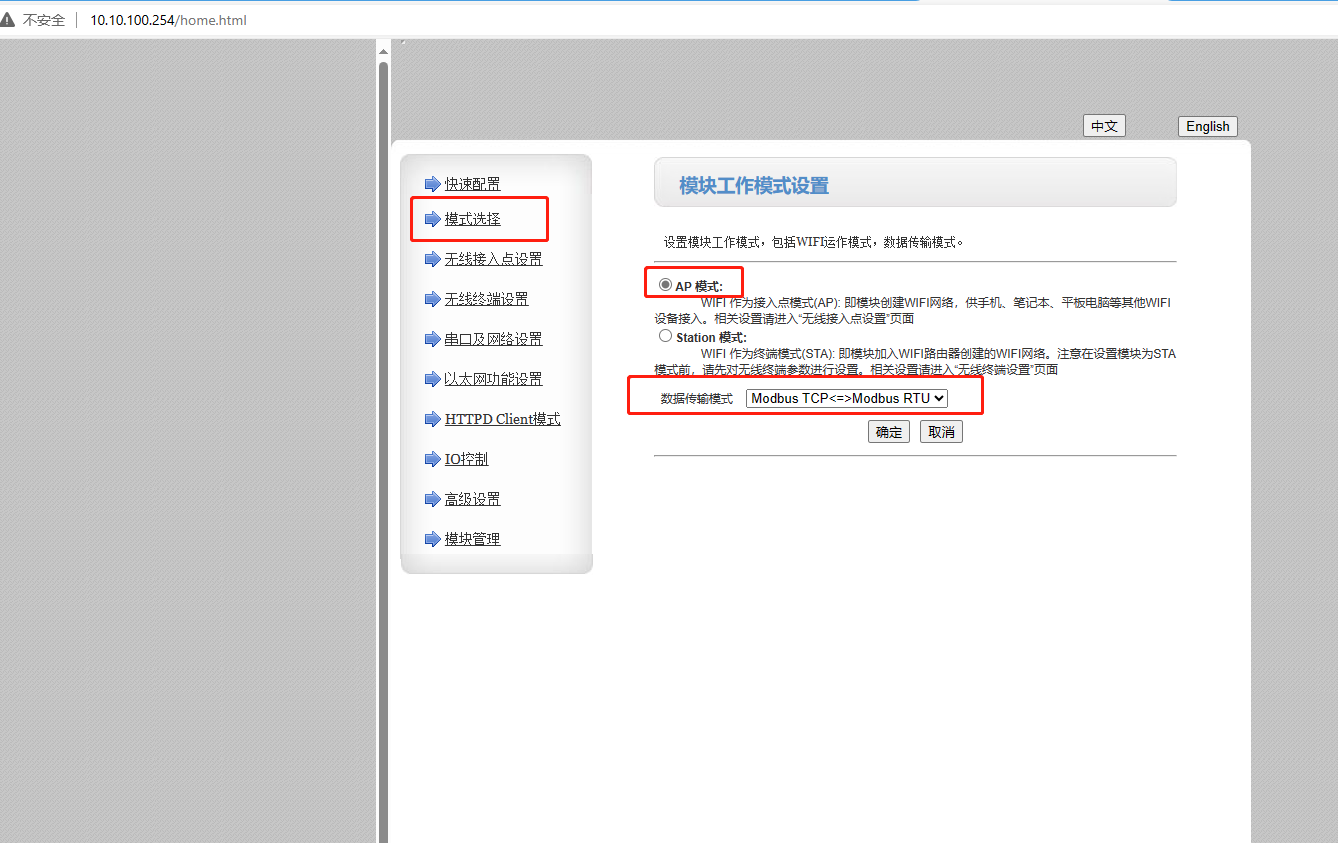

1、配置模式：
網頁上設置AP模式，開啟MODBUS TCP轉MODBUS RTU模式，點擊確定。

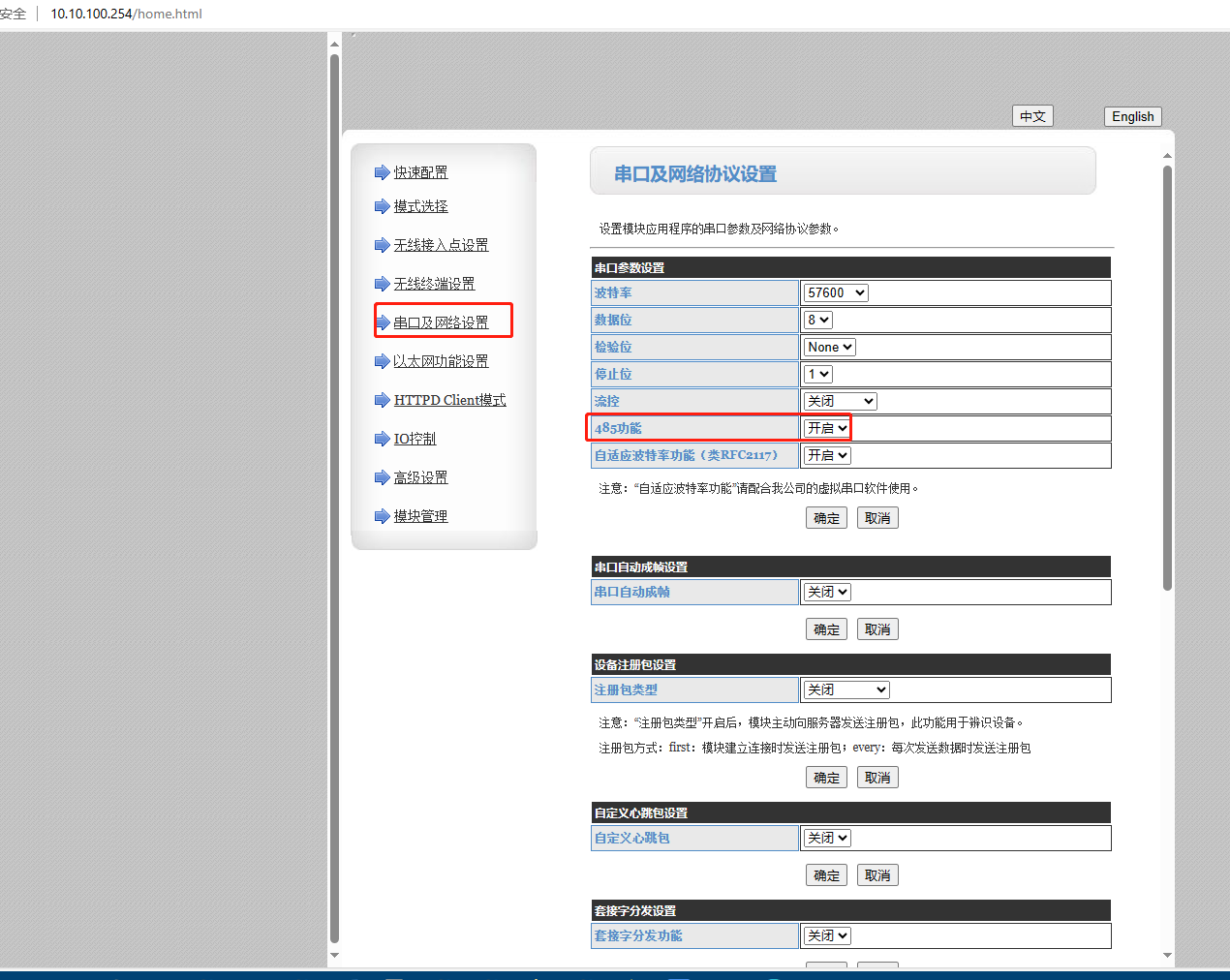

2、配置串口及網絡設置，設置串口參數。
波特率57600改為9600，485功能開啟，點擊確定。

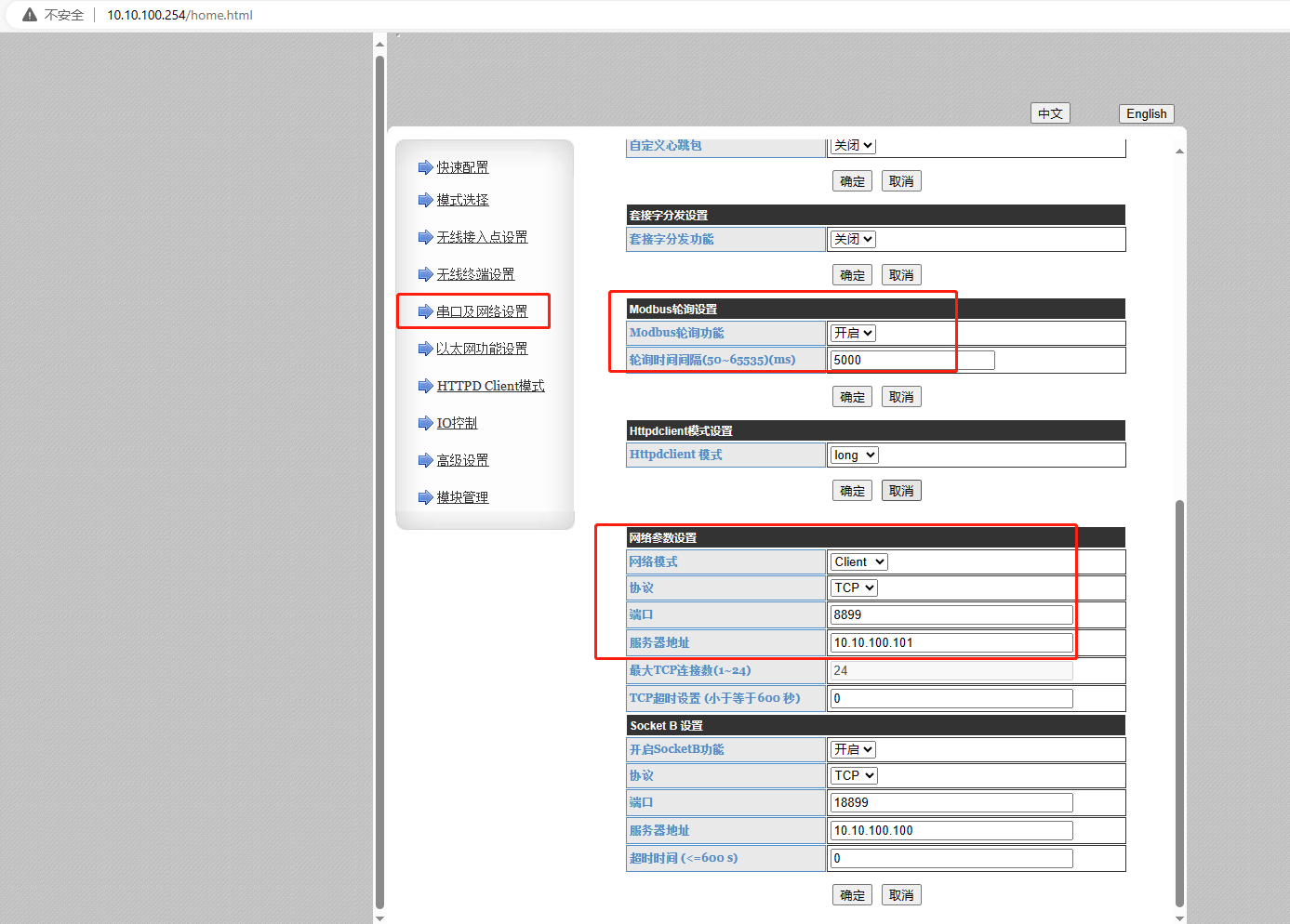

MODBUS輪詢設置開啟，時間設置5000ms，點擊確定。
網絡模式設置TCP client，端口8899，服務器地址填10.10.100.101，點擊確定。

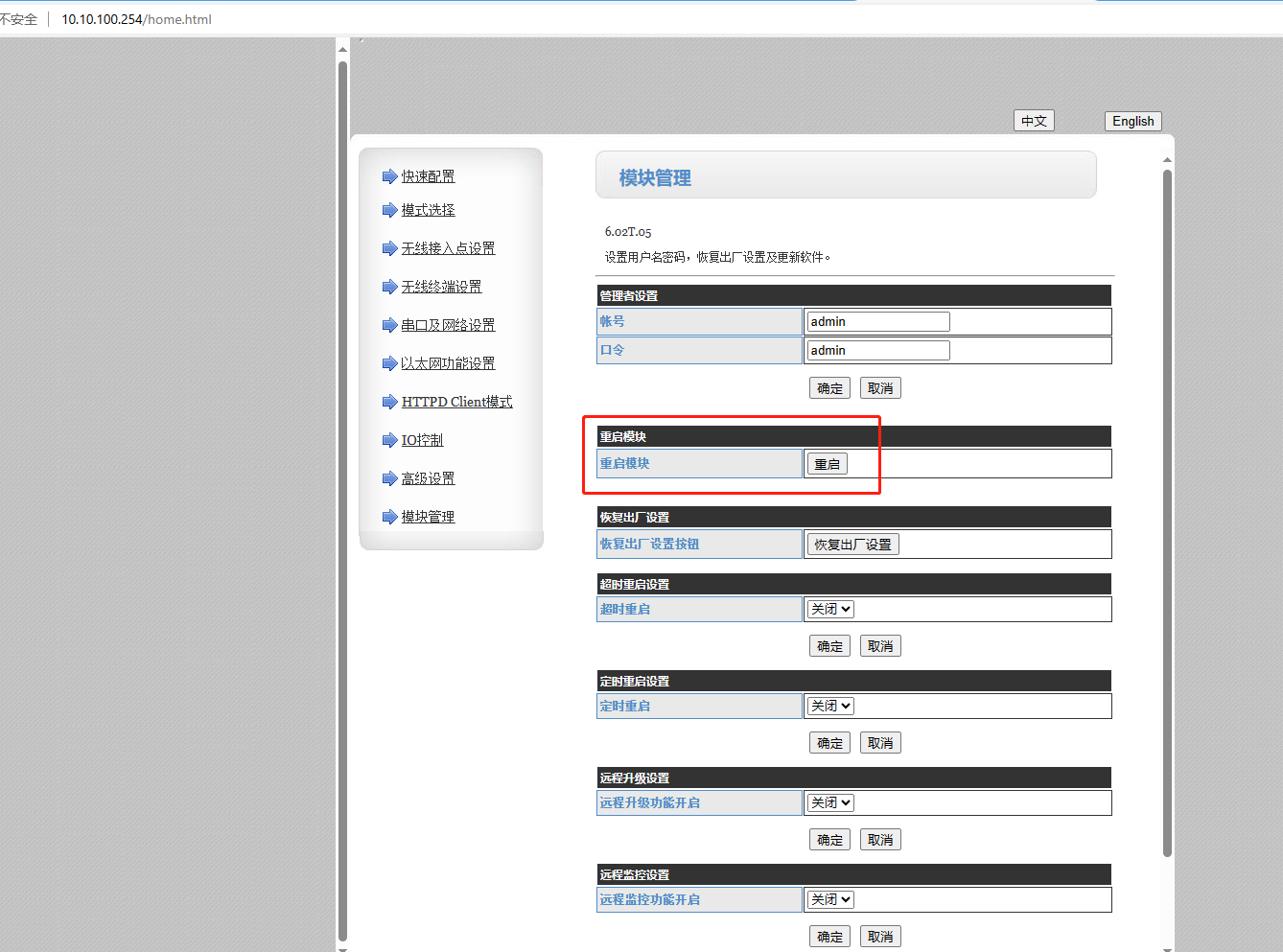

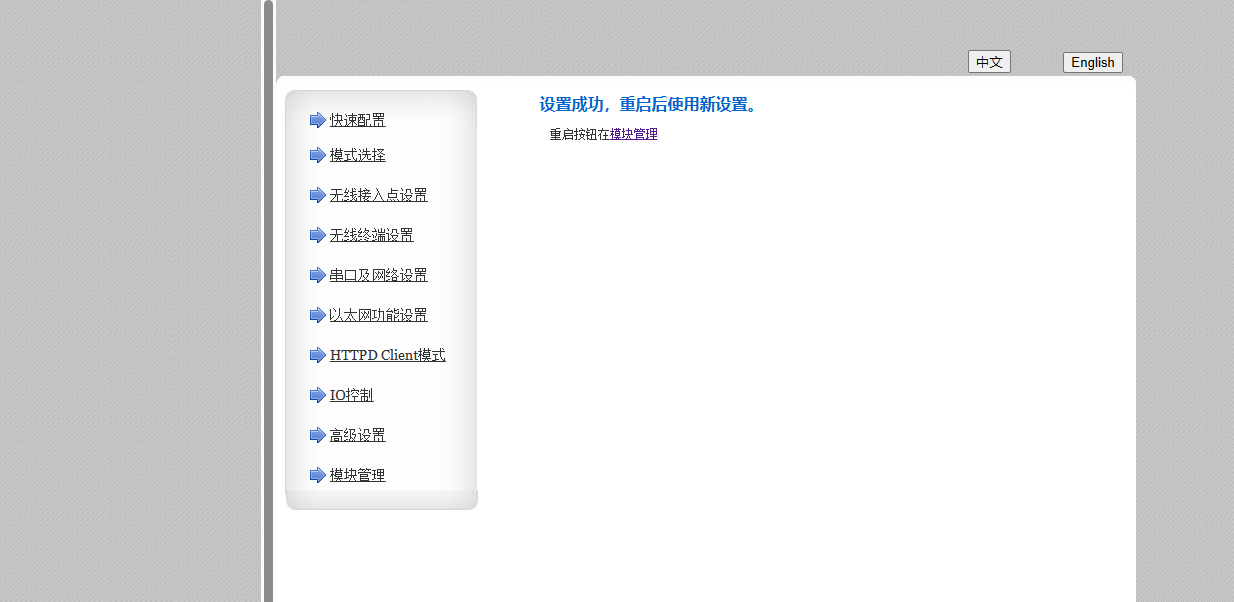

3、網頁設置完參數，重啟模塊。
五、功能調試：

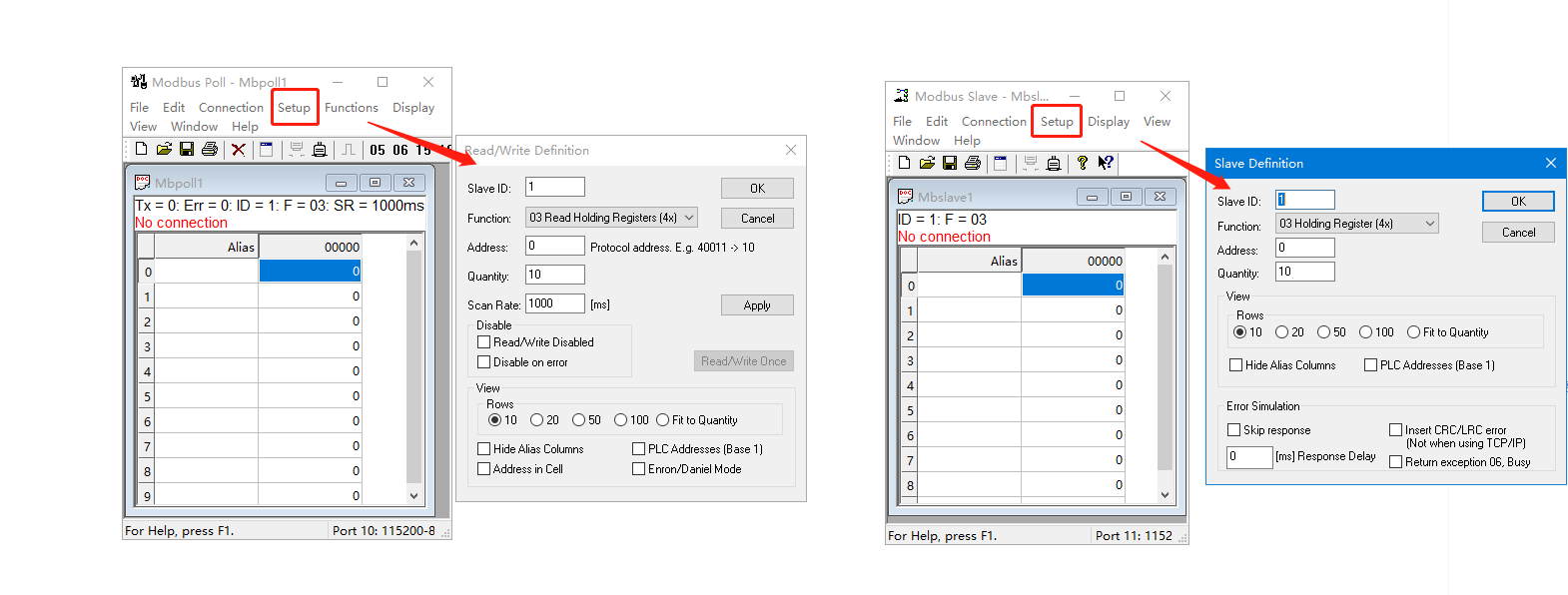

1、MODBUS 軟件參數設置：
（1）在USR-WIFI232-B2串口線接的電腦上安裝Modbus Poll軟件，點擊Setup
Slave ID：1（從機地址測試用1）
Function: 03（讀寄存器功能碼）
Address：0（寄存器起始地址用0）
Quantity：10（從起始地址開始寄存器地址數量）
Scan Rate：1000ms（采集周期1s）
（2）打開MODBUS SLAVE軟件，點擊Setup
Slave ID：1（從機地址測試用1）
Function: 03（讀寄存器功能碼）
Address：0（寄存器起始地址用0）
Quantity：10（從起始地址開始寄存器地址數量）

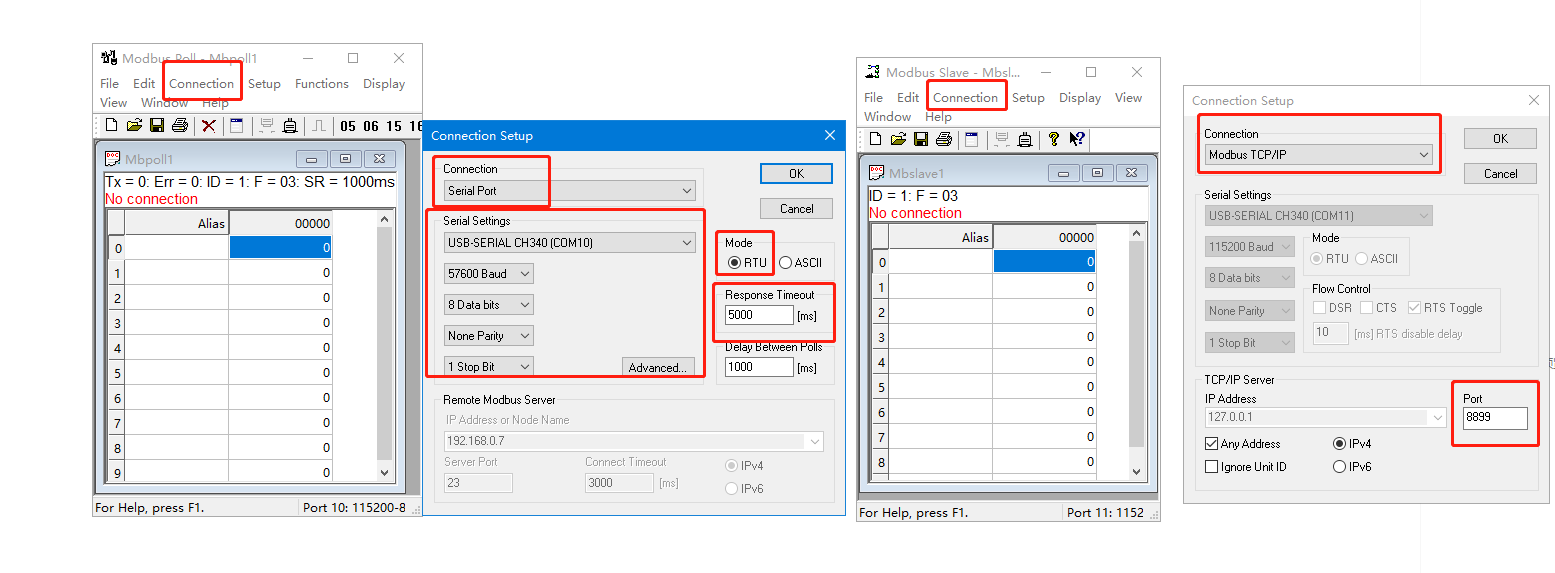

（1）Modbus Poll軟件，點擊Connection，選擇Serial Port，選擇對應的COM口COM10，對應USR-WIFI232-B2的串口參數57600，最后點擊OK。
（2）Modbus Slave軟件，點擊Connection，選擇Modbus TCP/IP，Port端口8899。最后點擊OK。

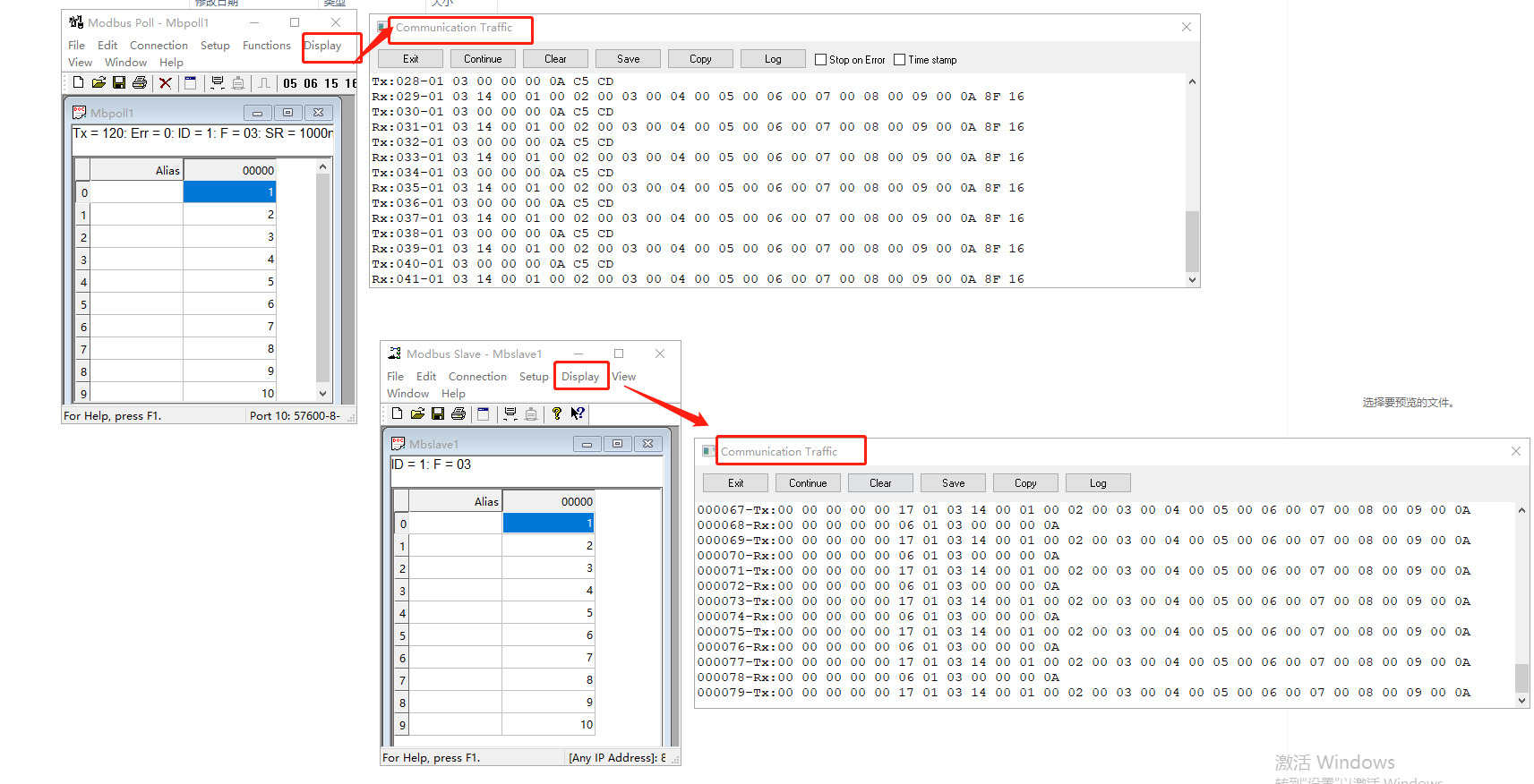

2、數據采集：

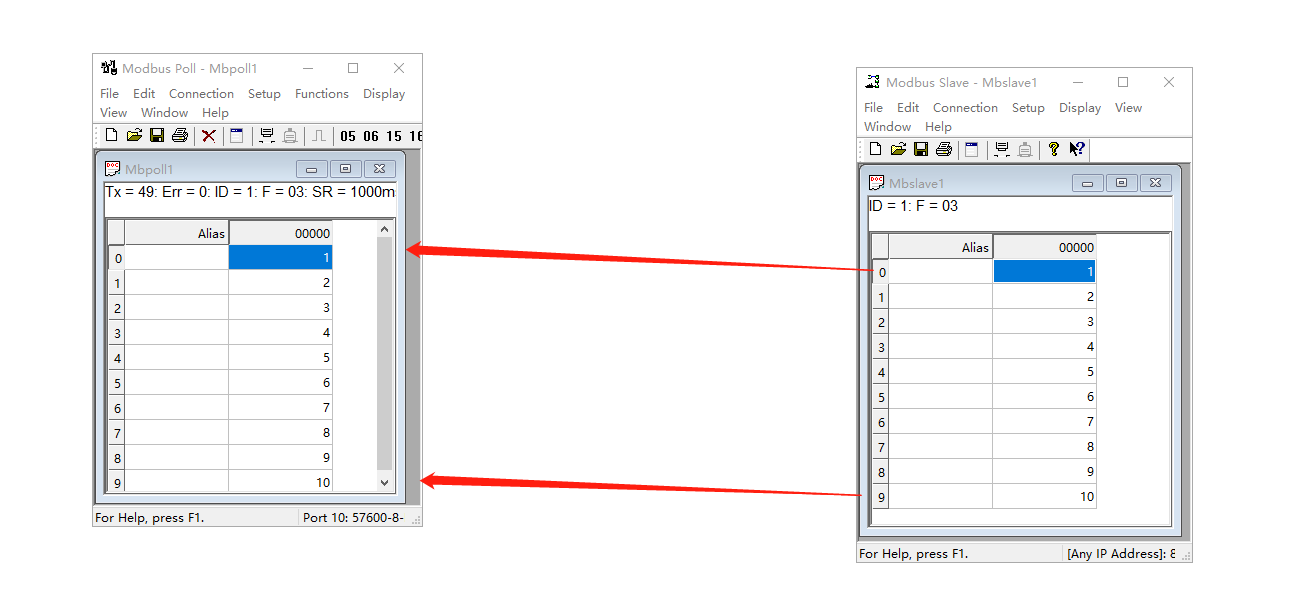

用MODBUS SLAVE軟件改變數值，MODBUS POLL就可以讀取到數據，還可以監控數據。
編寫人：金志方 編寫日期：2024-06-03
審核人：金志方 審核日期：2024-06-03
訂正版本：V1.0 訂正內容：初稿
