USR-N510-H7有人云和虛擬串口軟件（V3）一對一通訊示例

一、資料下載

USR-N510-H7 說明書 （完整版）下載鏈接：http://www.ggxxsw.cn/Download/1098.html

USR-N510-H7 規格書官網下載鏈接：http://www.ggxxsw.cn/Download/1099.html

USR-N510-H7 AT指令集官網下載鏈接：http://www.ggxxsw.cn/Download/1100.html

USR-N510-H7 設置軟件官網下載鏈接：http://www.ggxxsw.cn/Download/383.html

USR-VCOM虛擬串口（V3.7.2.529版本）下載鏈接：http://www.ggxxsw.cn/Download/31.html

二、硬件連接

1、所需物品

USR-N510-H7 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

可以上外網的路由器1個

2、硬件連接

USR-N510-H7 的485串口接USB串口線到電腦USB口，然后產品接12V或5V電源適配器上電。USR-N510-H7設置DHCP獲取IP之后，網口網線連接路由器LAN口上網。

3、查看端口號

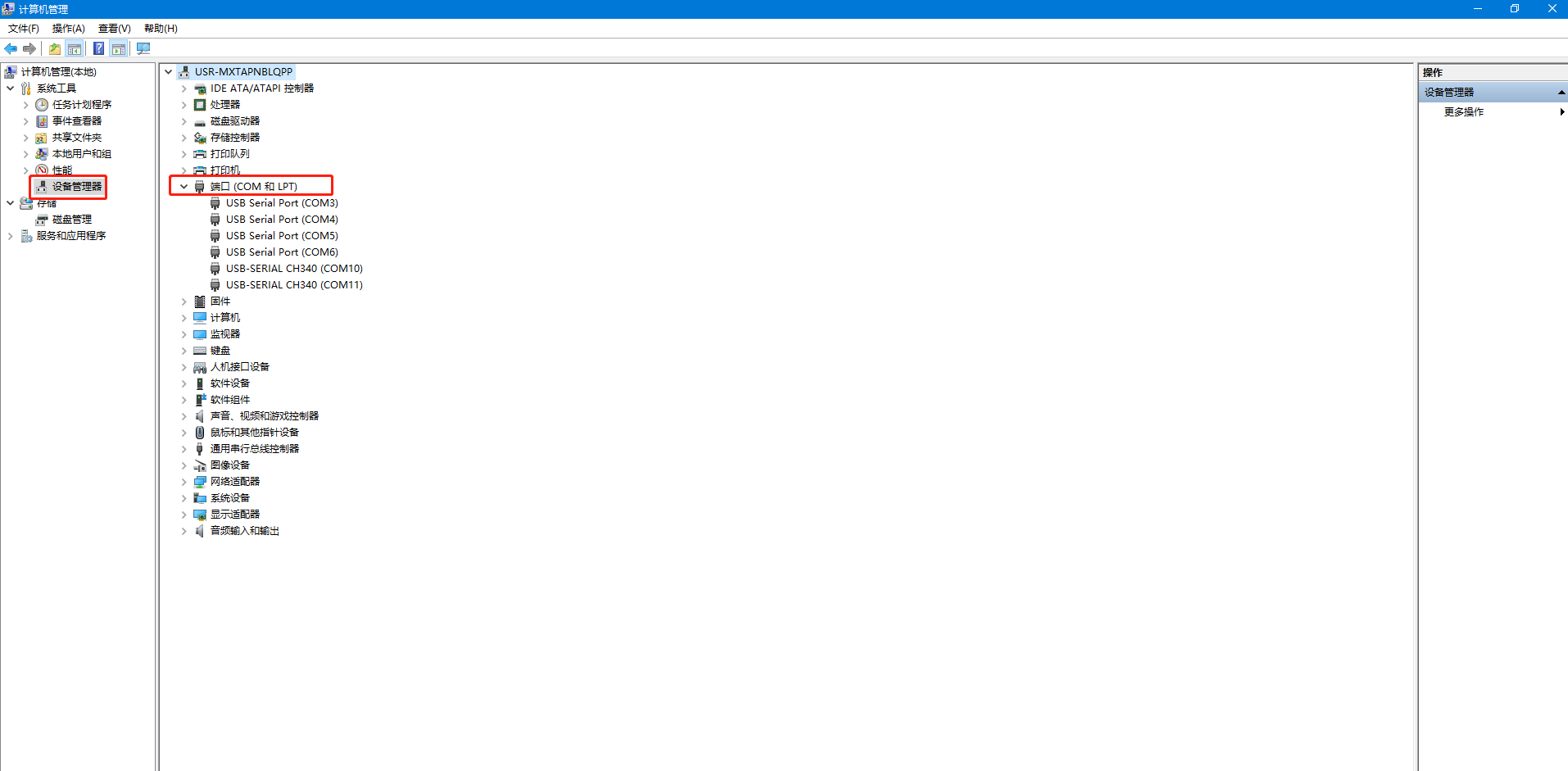

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR的USB-RS485串口線COM口號。

三、有人云參數設置

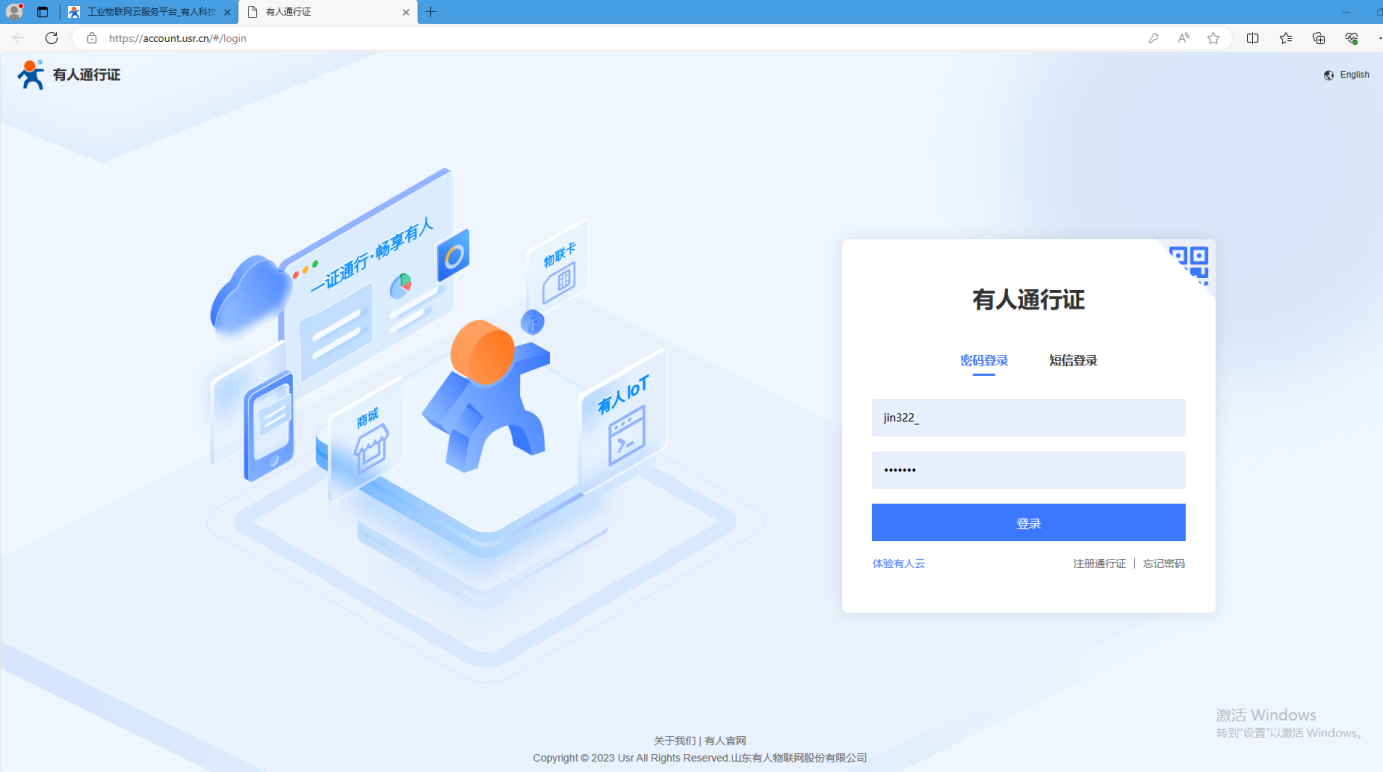

1、登錄有人云賬號

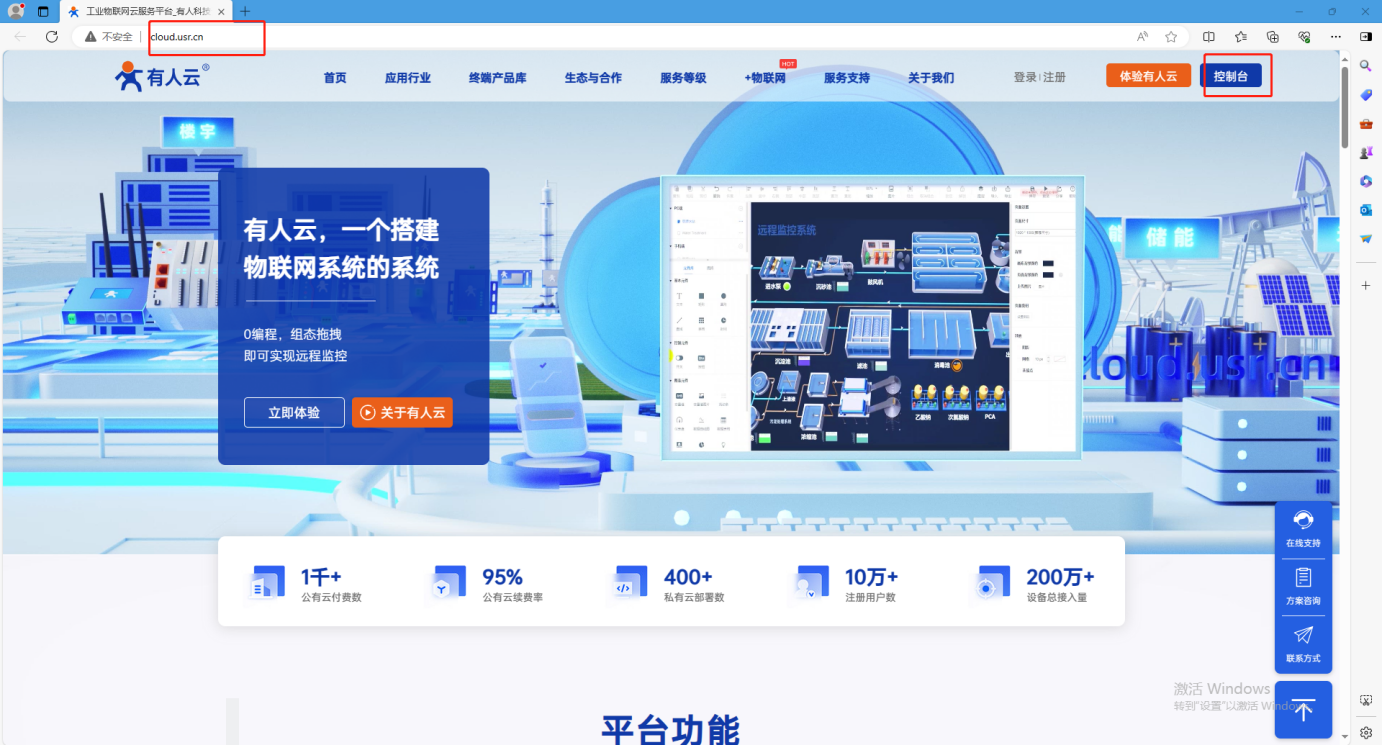

www.ggxxsw.cn 點擊有人云跳轉到登錄頁面。

2、添加N510產品

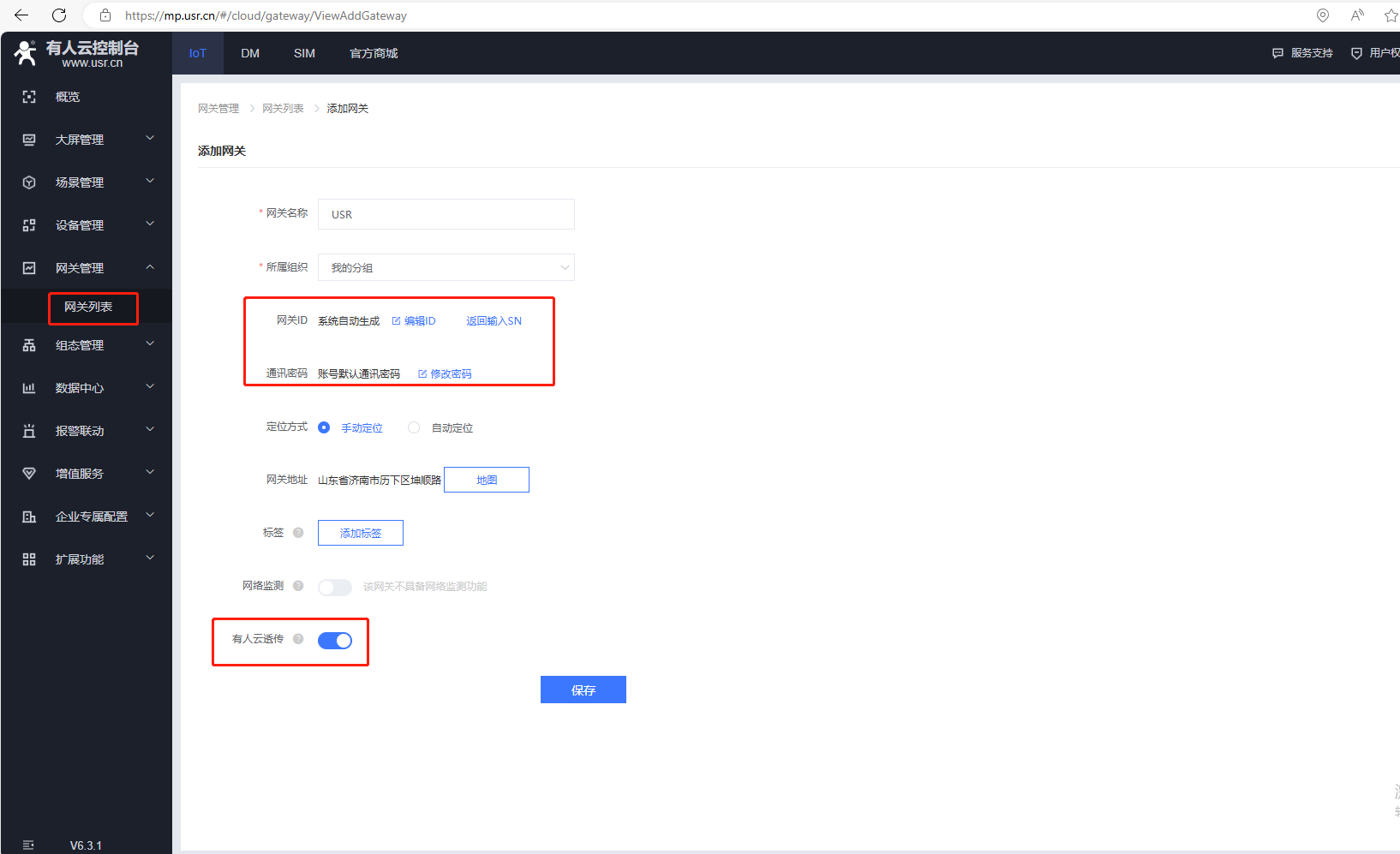

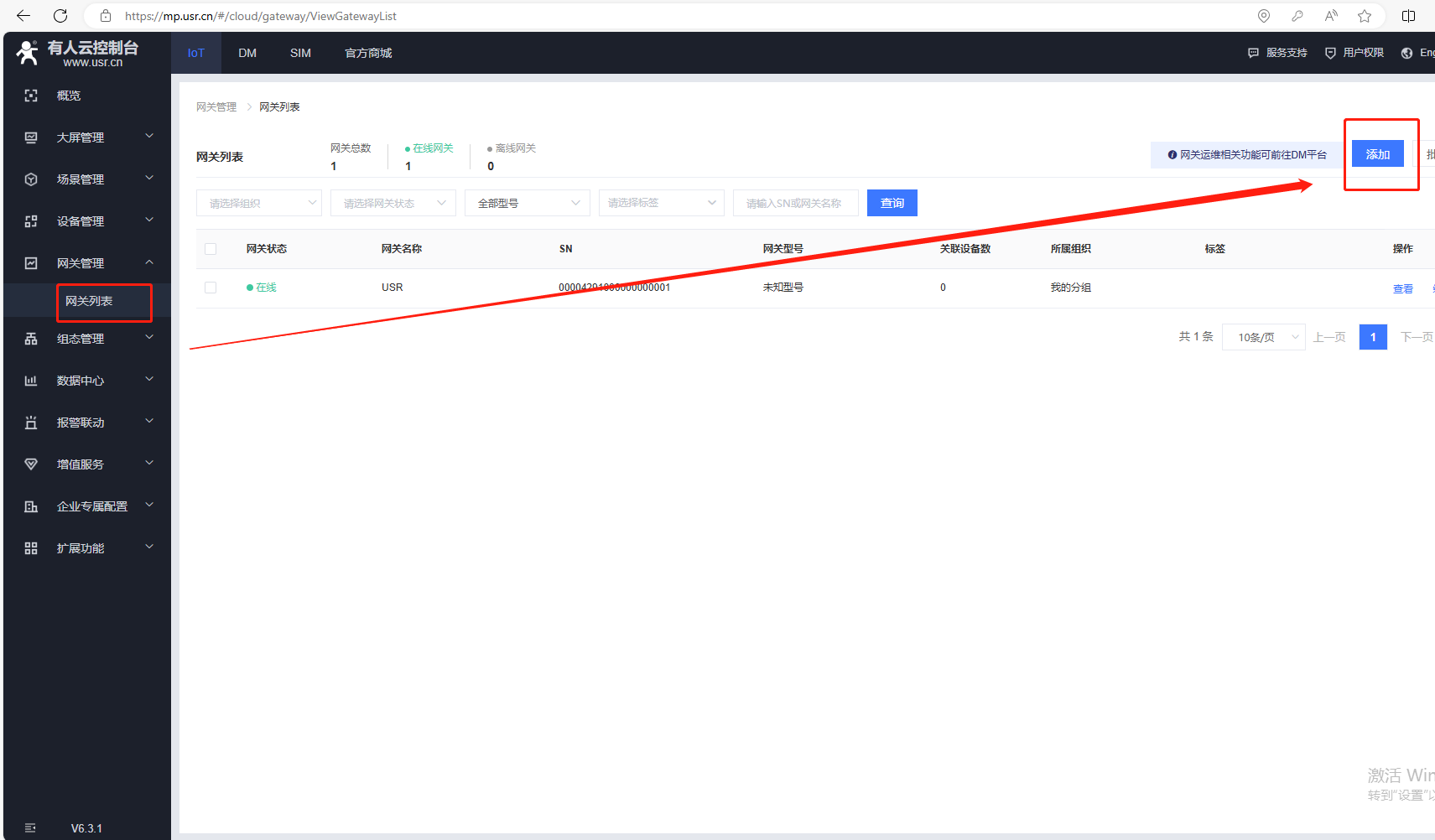

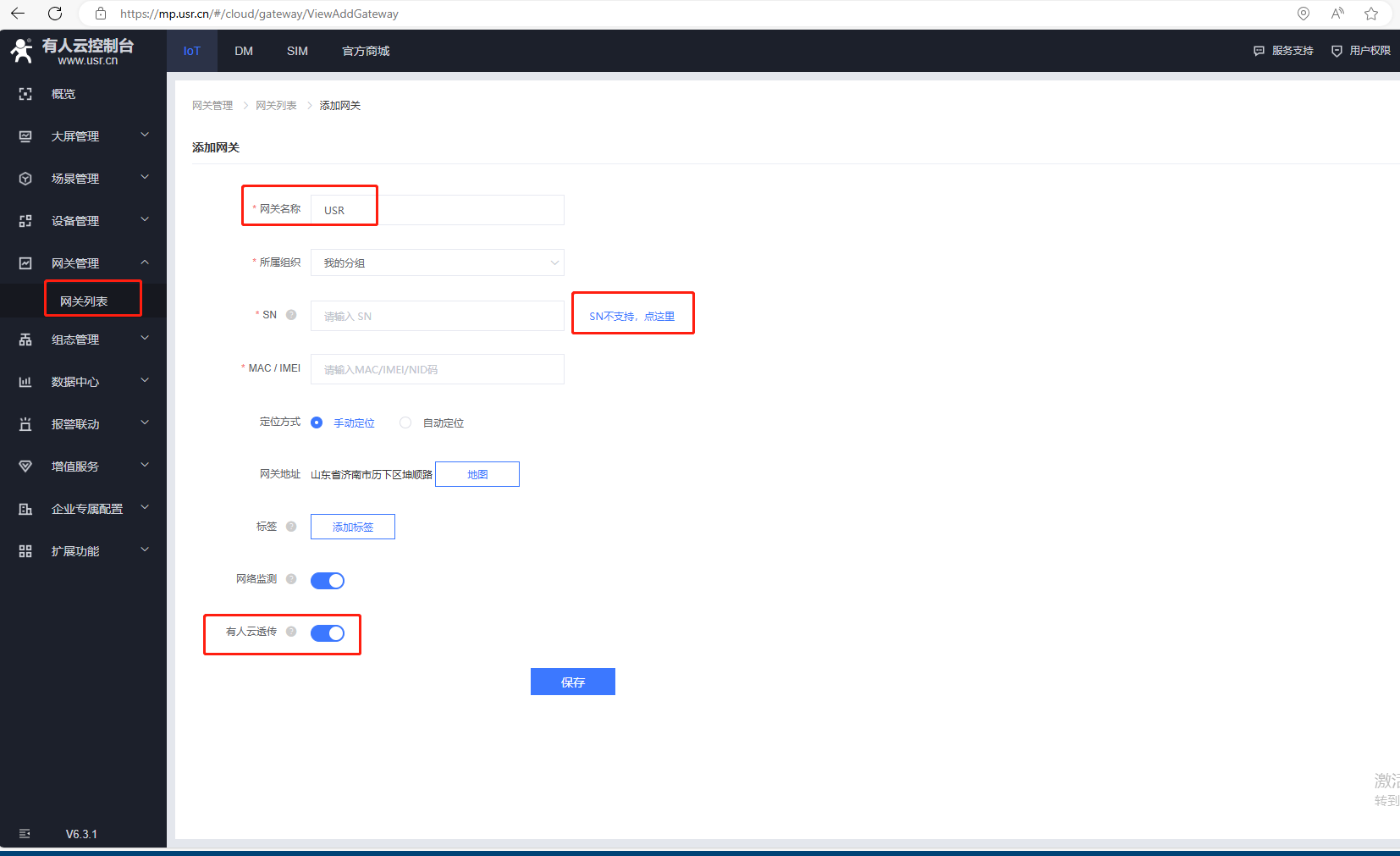

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

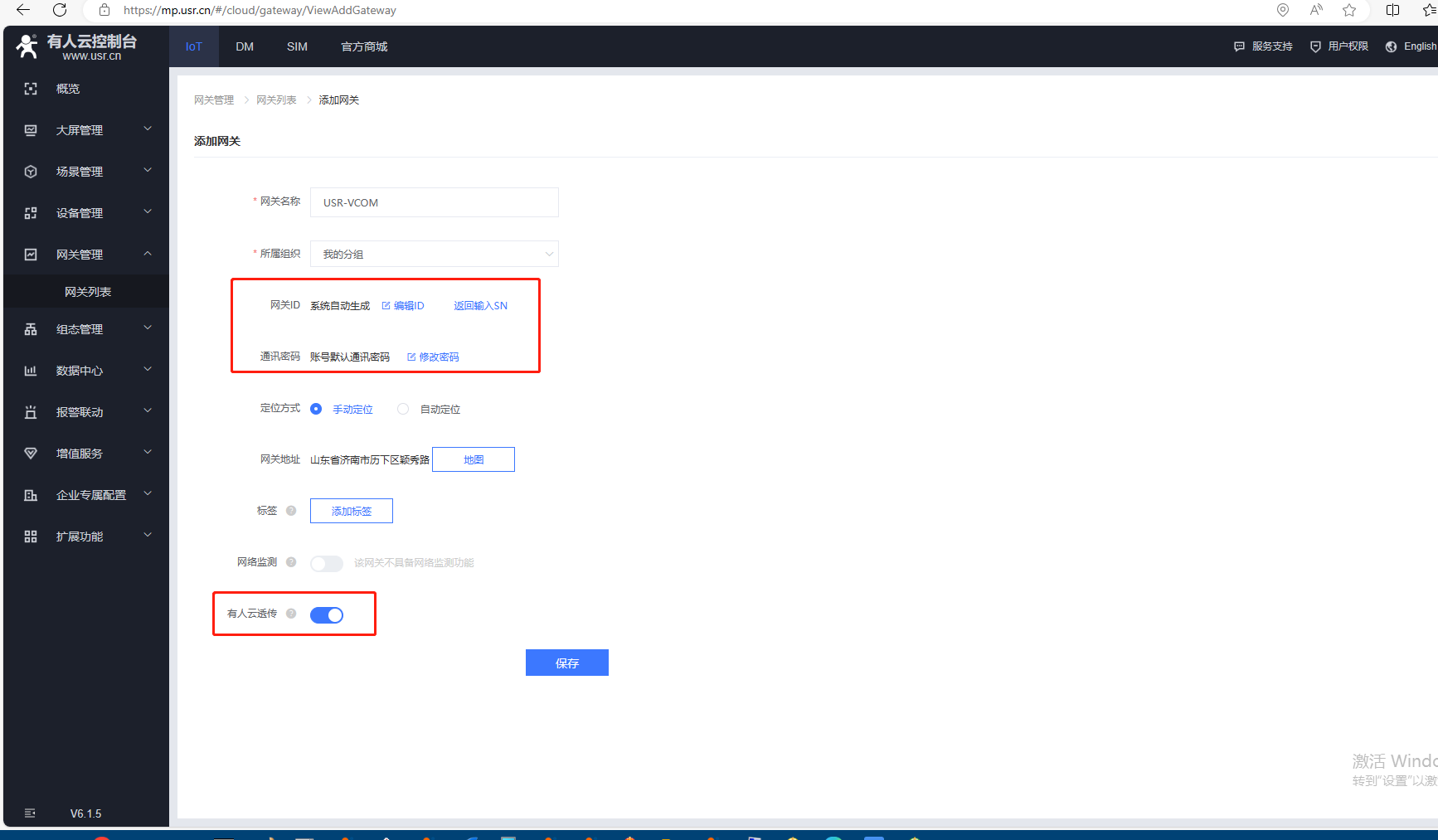

（2）選擇不支持SN上云，就點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透?jìng)鳌?/span>

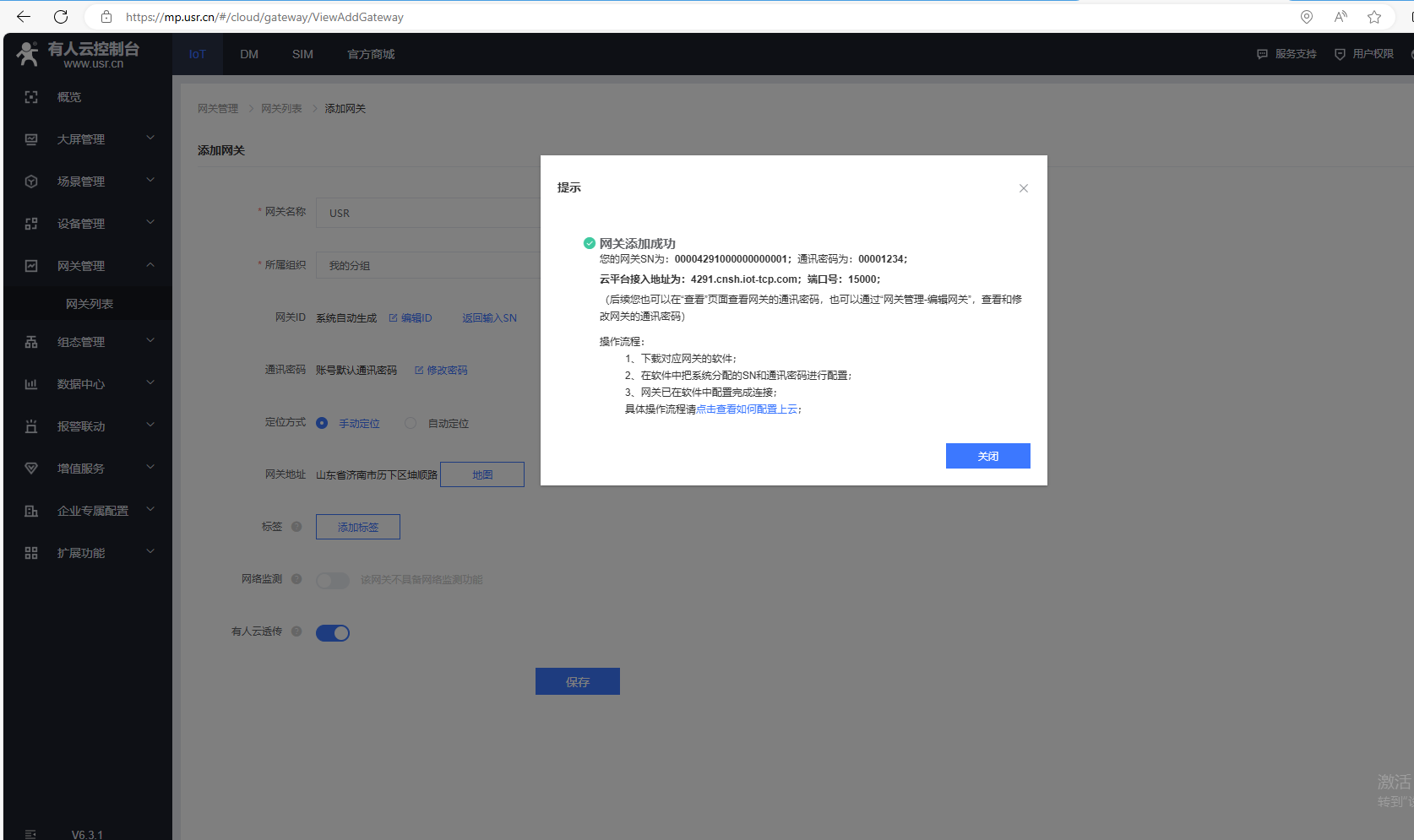

網關添加成功
您的網關SN為： 00004291000000000001； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。

四、USR-N510-H7參數設置

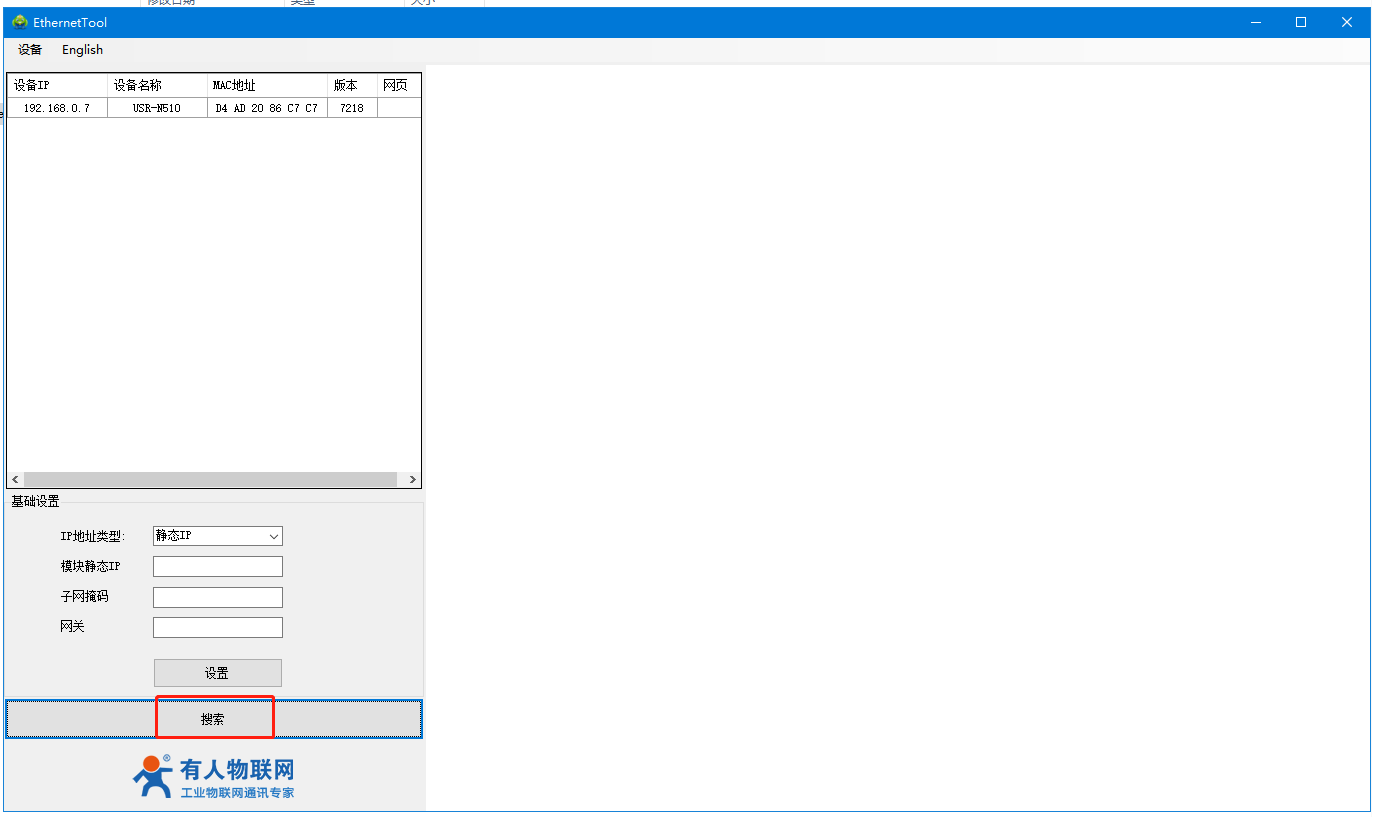

1、局域網搜索N510 IP

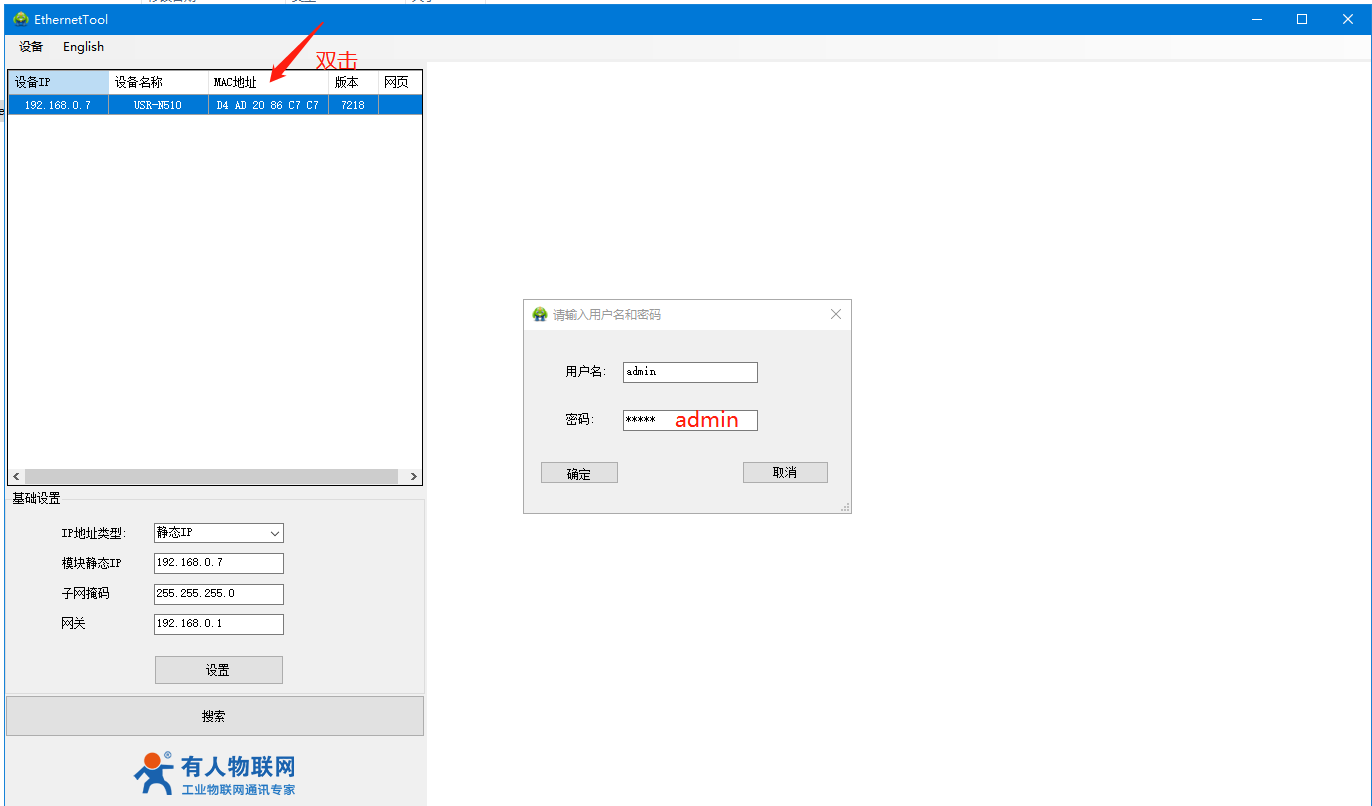

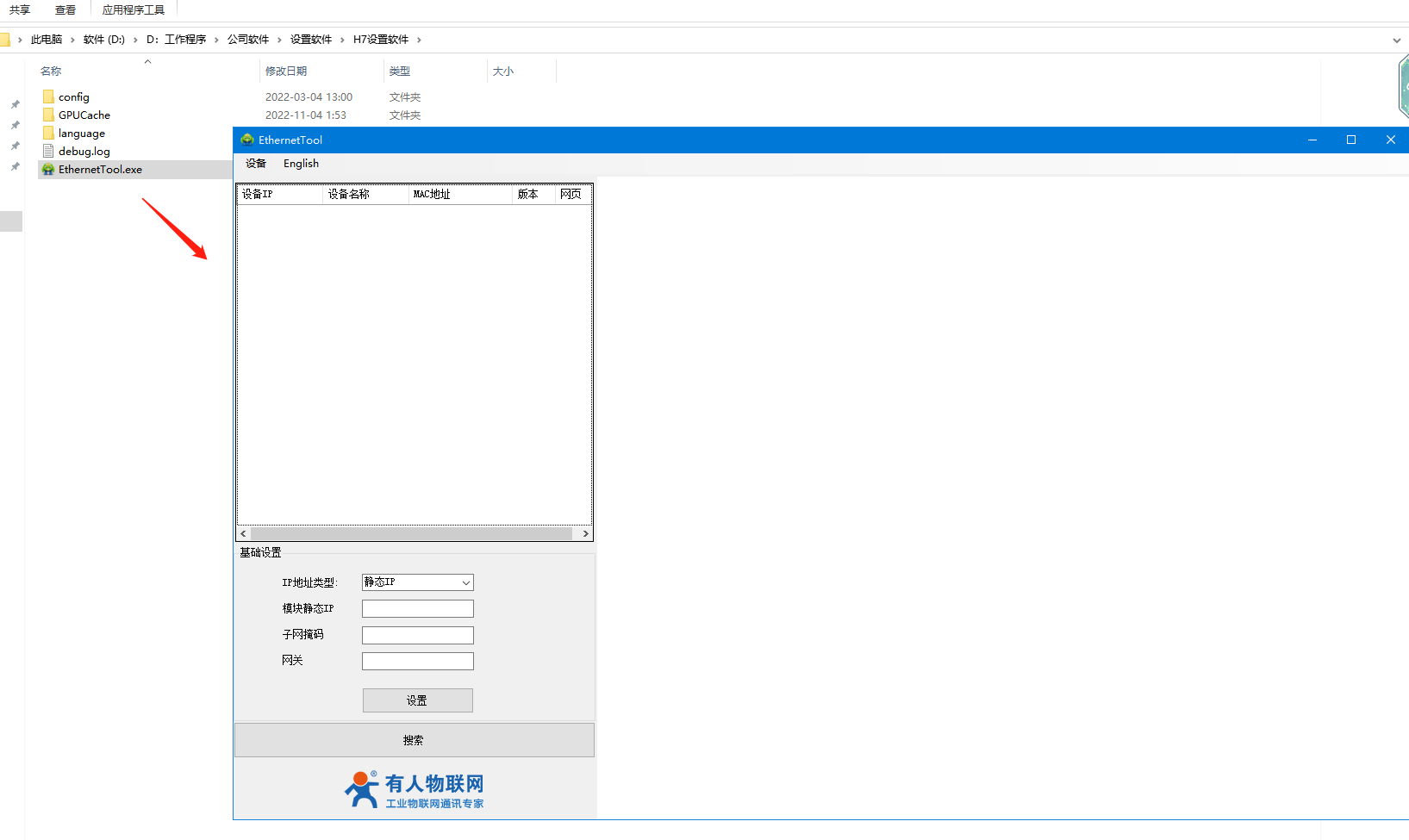

N510和電腦網線直連，打開H7軟件，搜到N510的IP。用戶名和密碼都是admin。

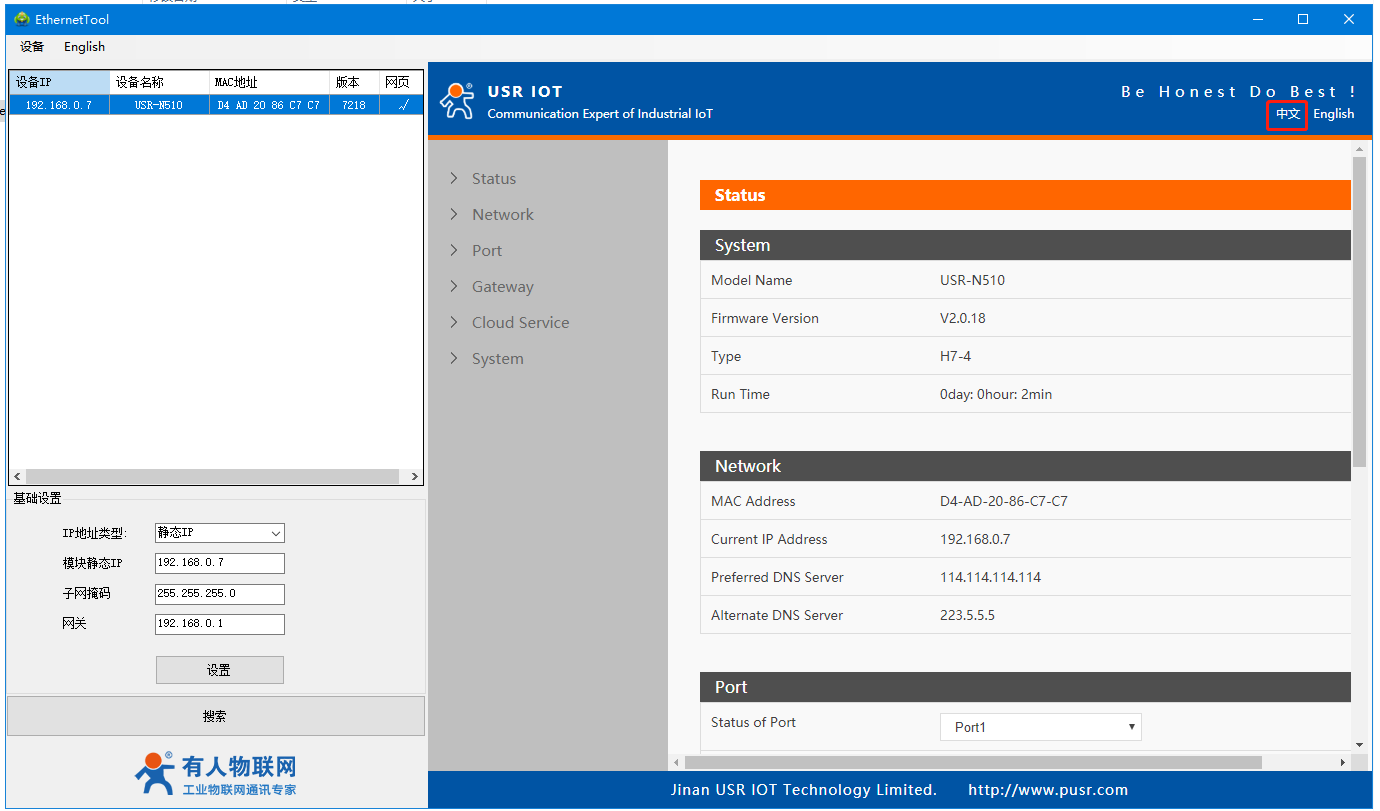

2、N510網頁切換中文顯示

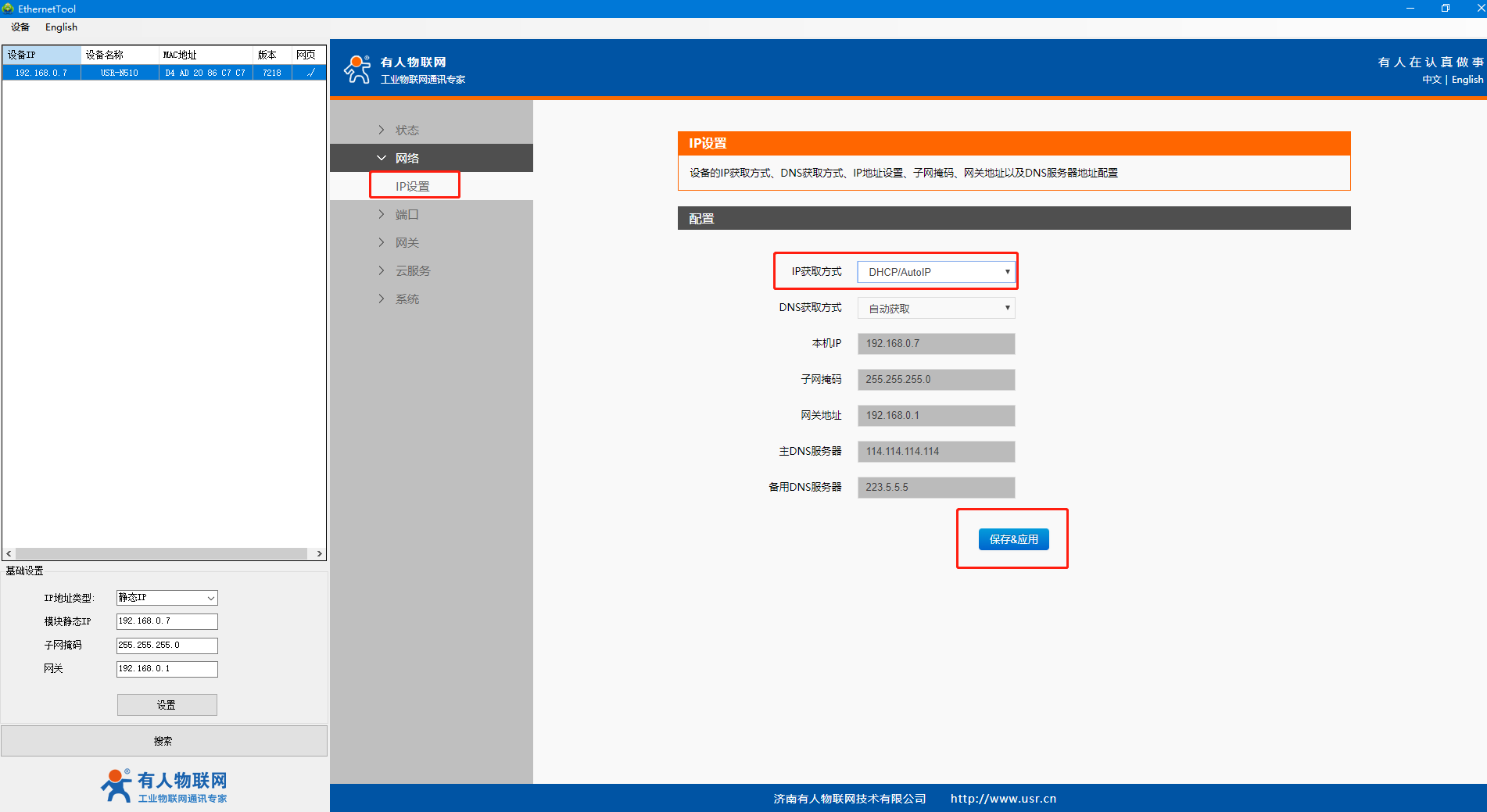

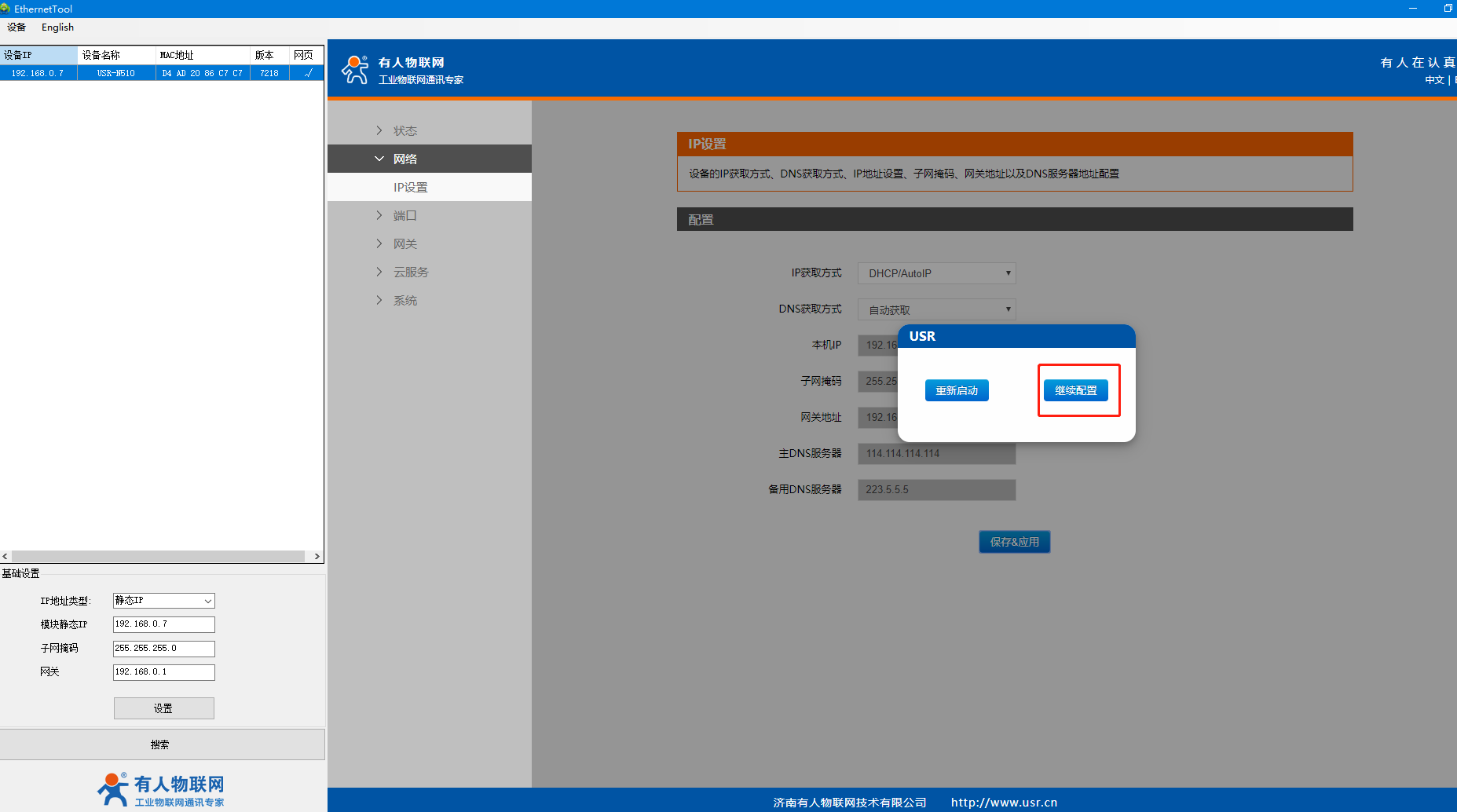

3、IP設置，靜態IP改DHCP，點擊保存&應用。彈出對話框，點擊繼續配置，等設置完所有參數，再重新重啟。

4、設置端口1參數

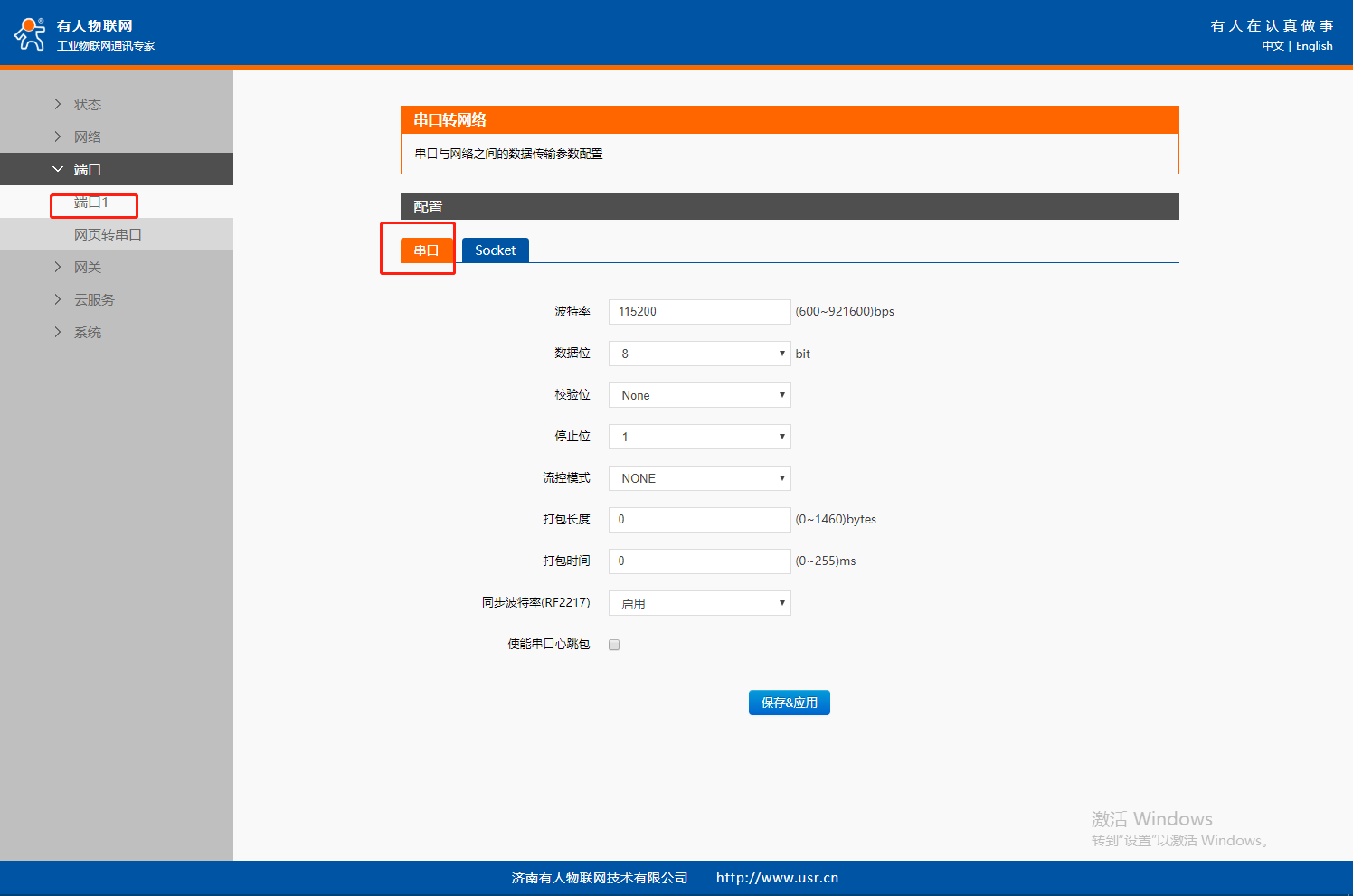

（1）串口參數波特率、數據位、停止位、校驗位，實際測試和串口設備參數保持一致。

串口參數設置115200，NONE，8,1

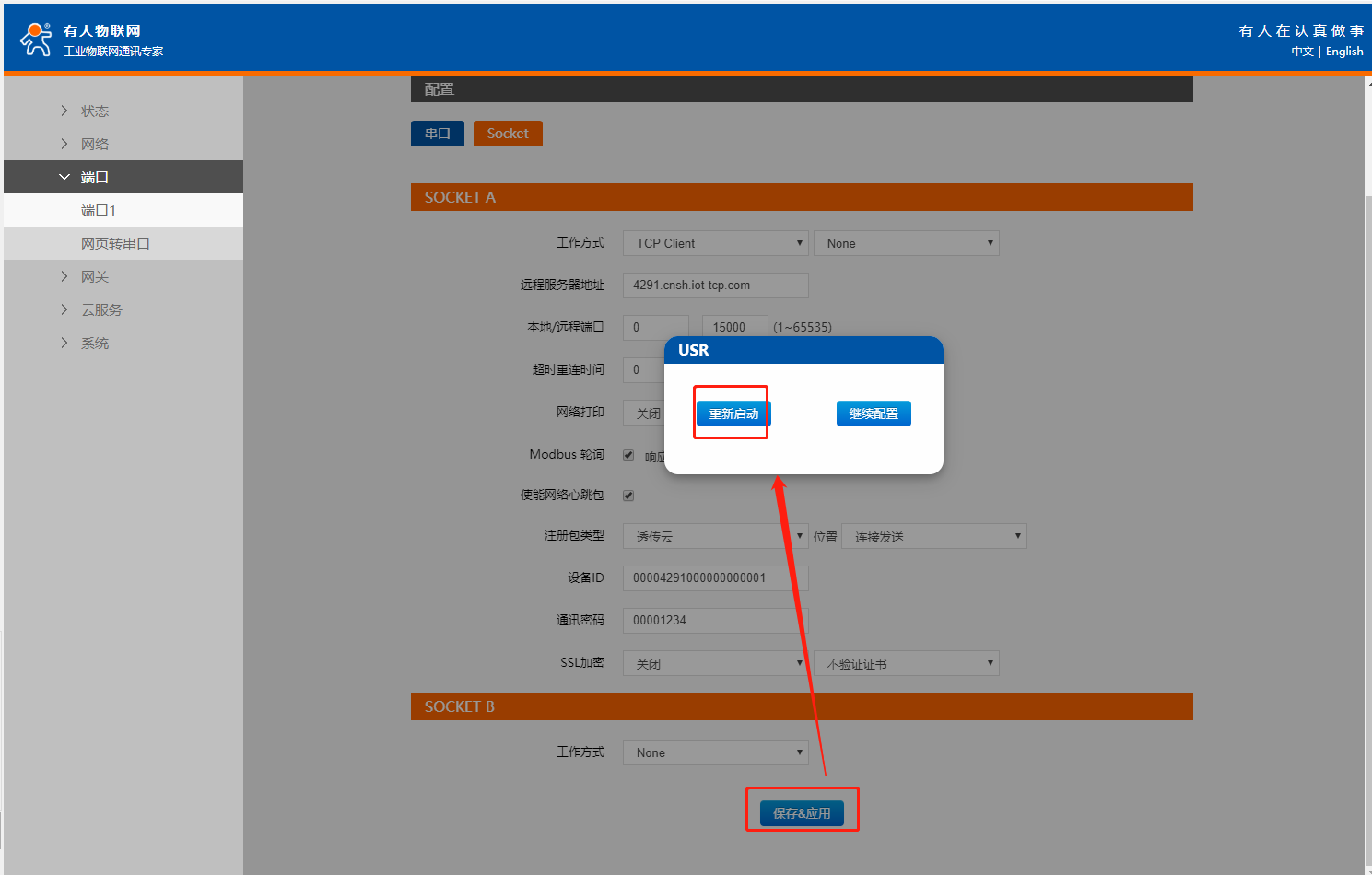

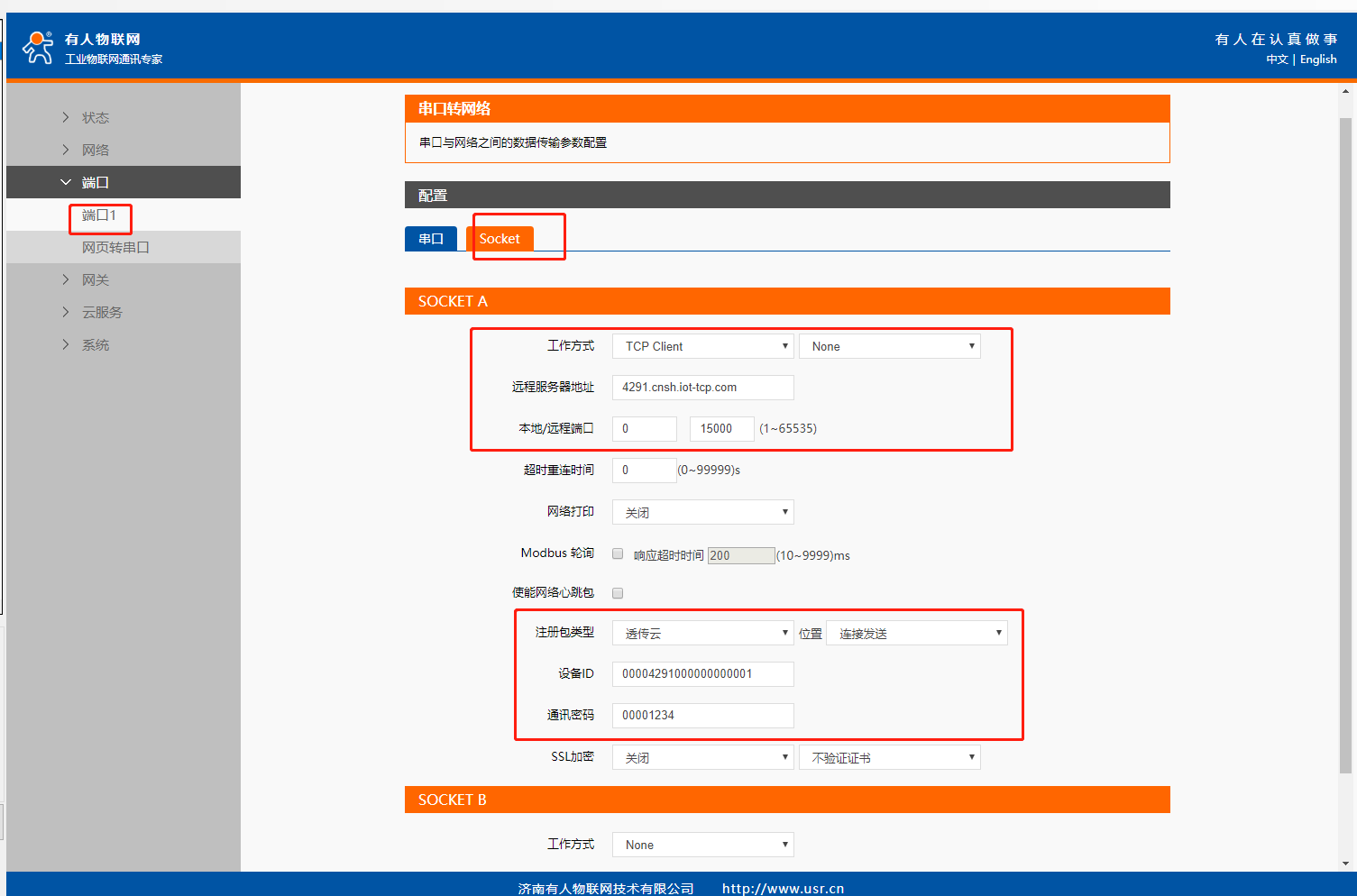

（2）Socket參數設置：

工作方式：TCP client

遠程服務器地址：4291.cnsh.iot-tcp.com

遠程端口：15000

開啟注冊包，選擇透?jìng)髟?/p>

設備ID填00004291000000000001

通訊密碼填00001234

點擊保存&應用

5、最后點擊重新啟動，USR-N510-H7設置DHCP獲取IP之后，網口用網線連接可以上外網的路由器，電腦連接同一個路由器。

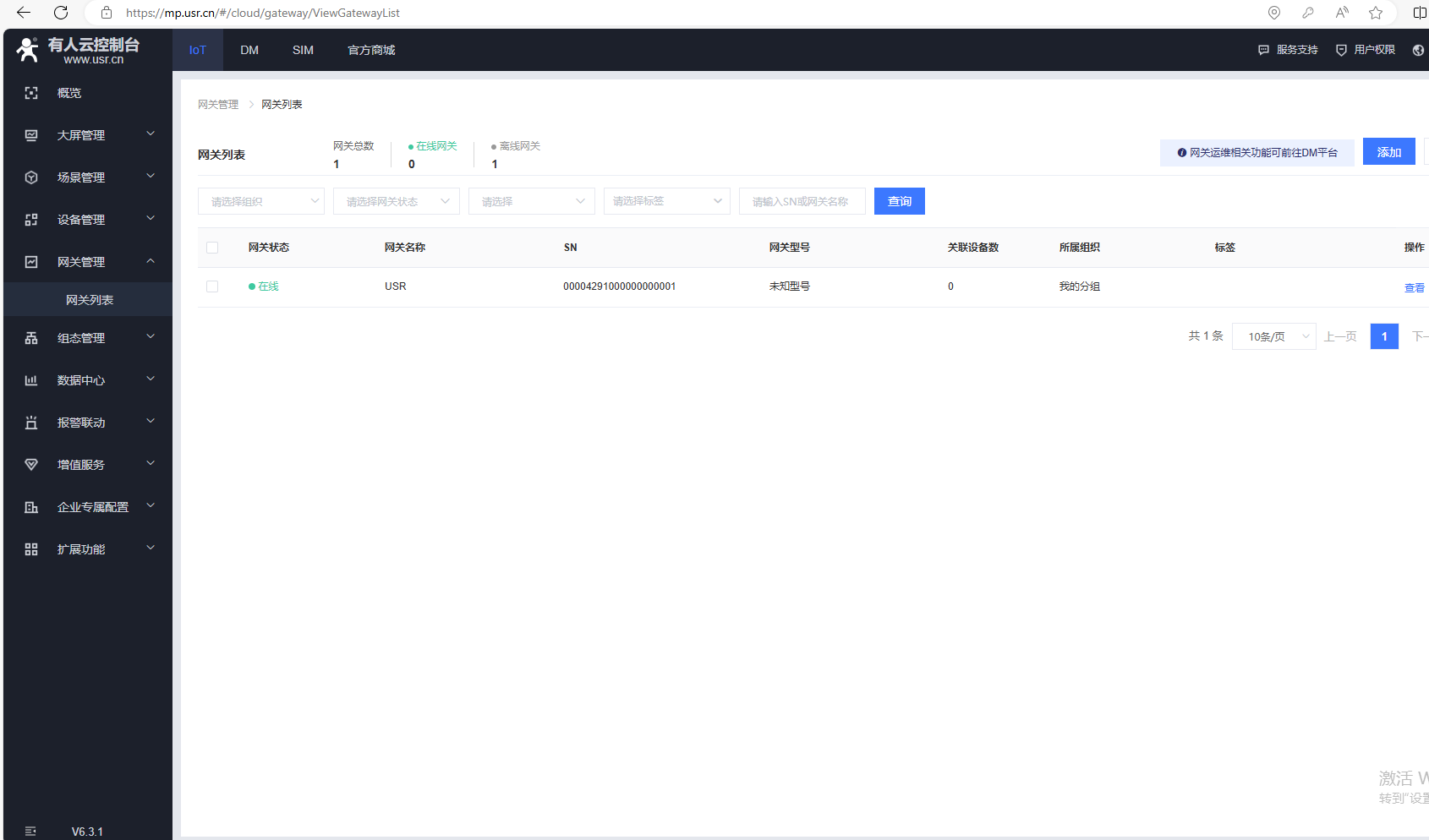

6、有人云設備在線

五、添加USR-VCOM設備

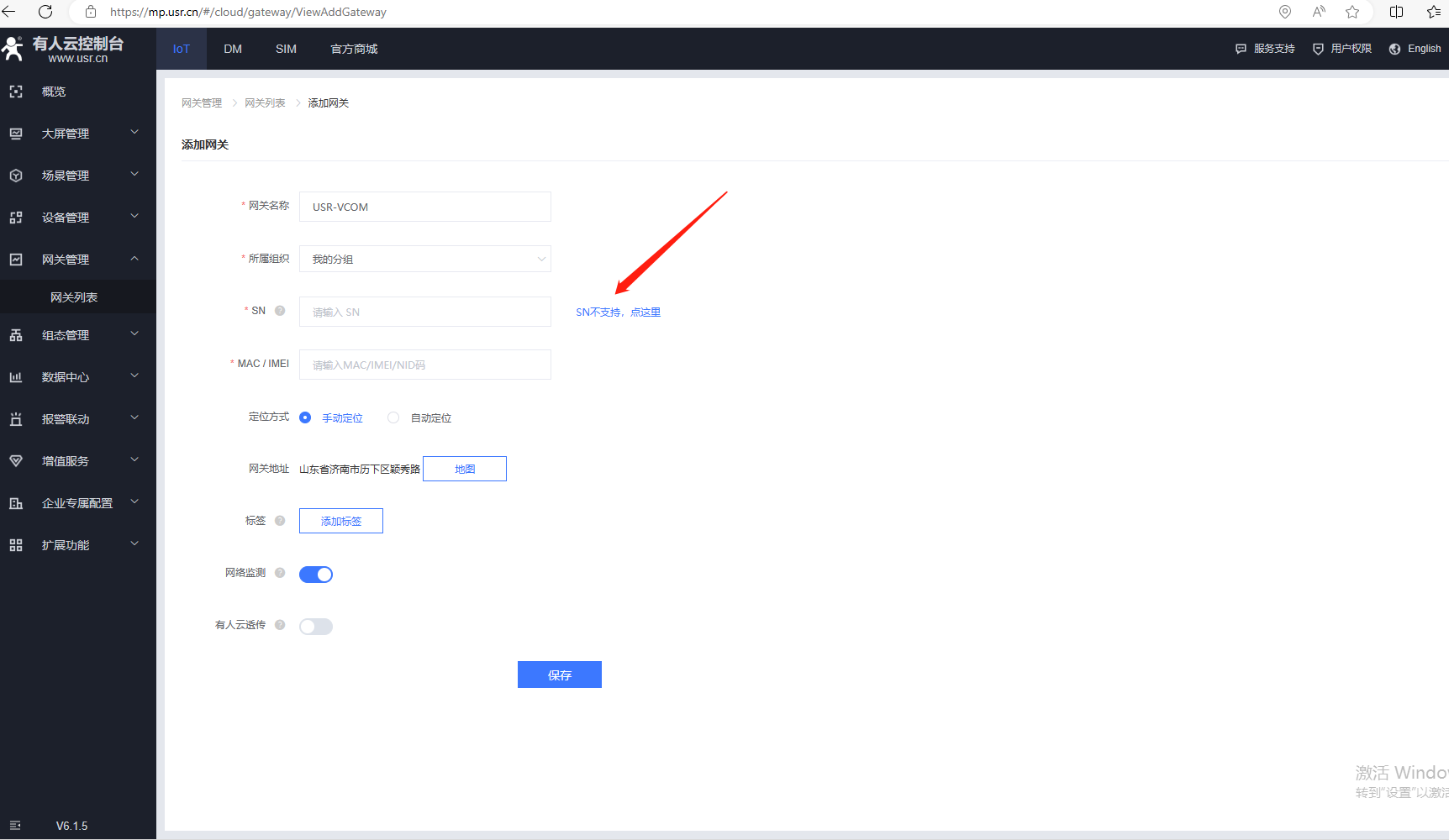

1、點擊網關管理，網關列表，點擊添加，點擊單個添加。

2、USR-VCOM虛擬串口添加，點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透?jìng)鳌?/p>

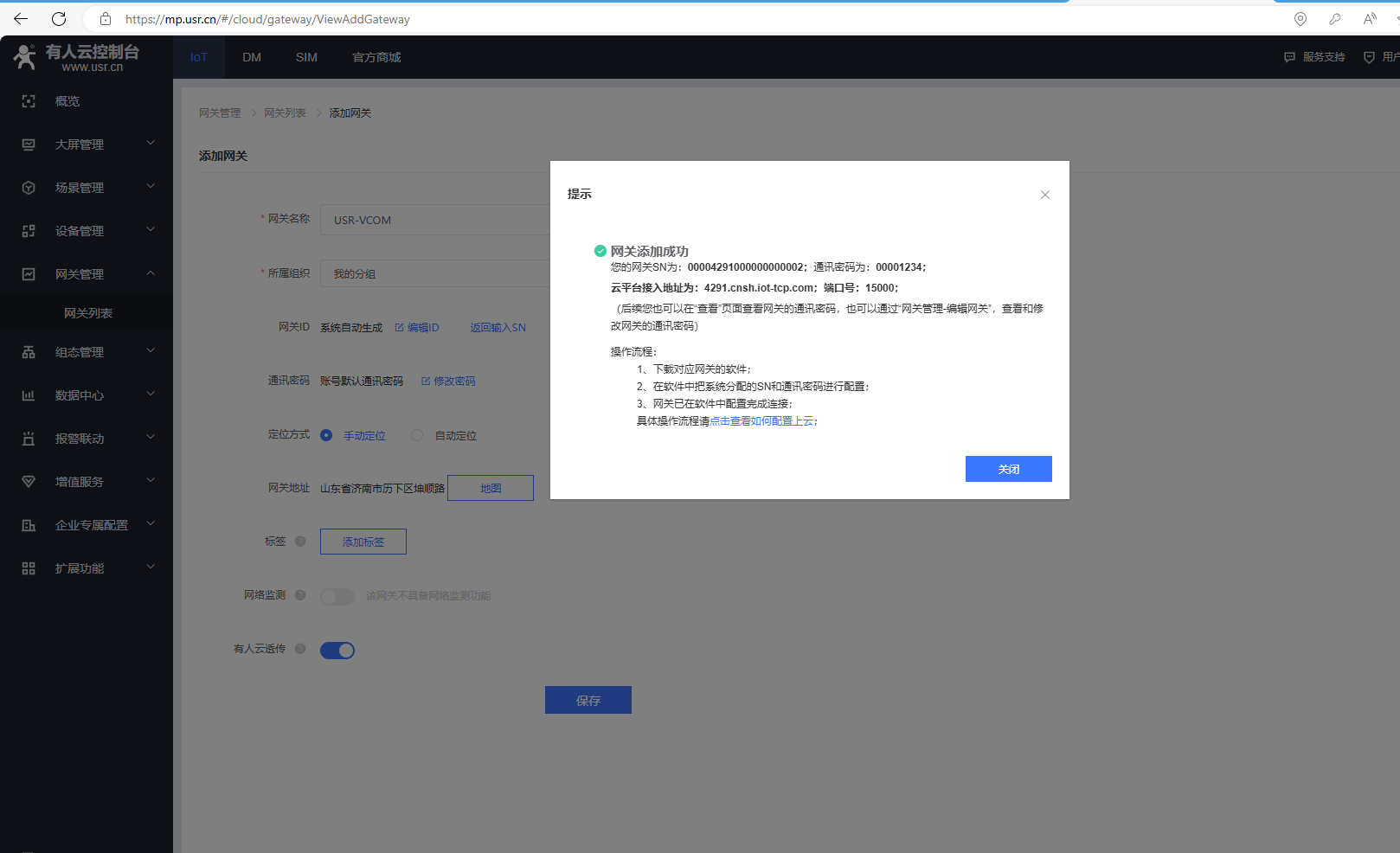

網關添加成功
您的網關SN為： 00004291000000000002； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載虛擬串口軟件，在虛擬串口軟件中把系統分配的SN和通訊密碼進行配置。

六、有人云建透?jìng)鹘M

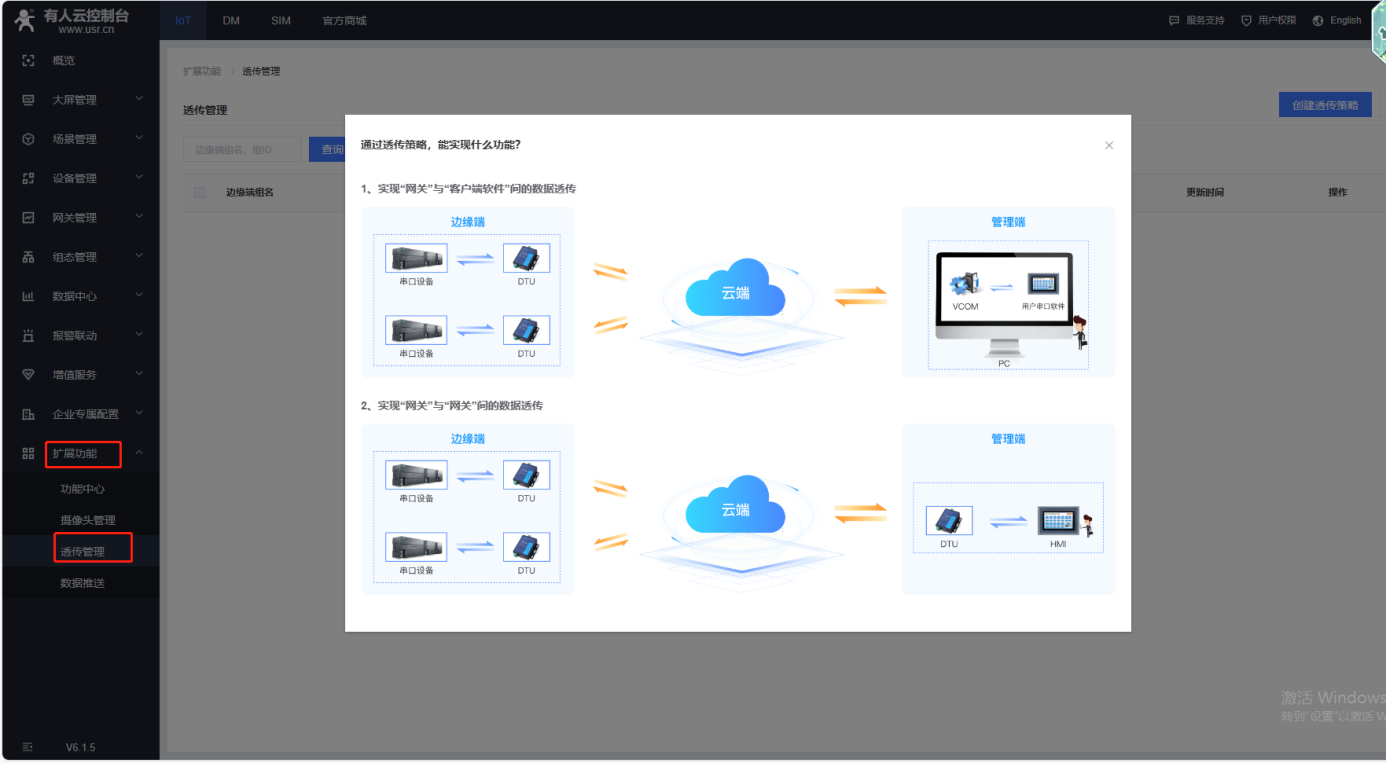

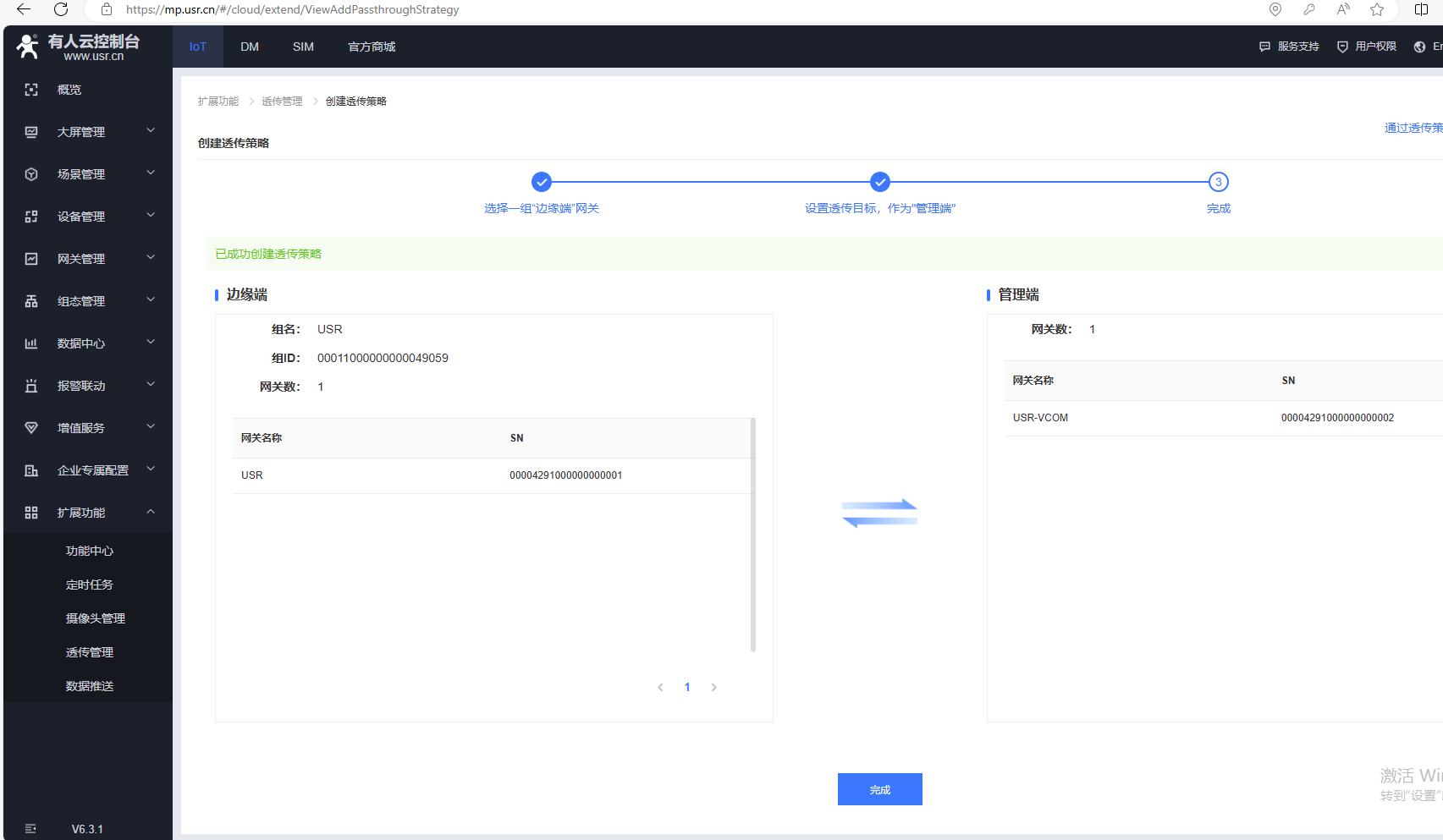

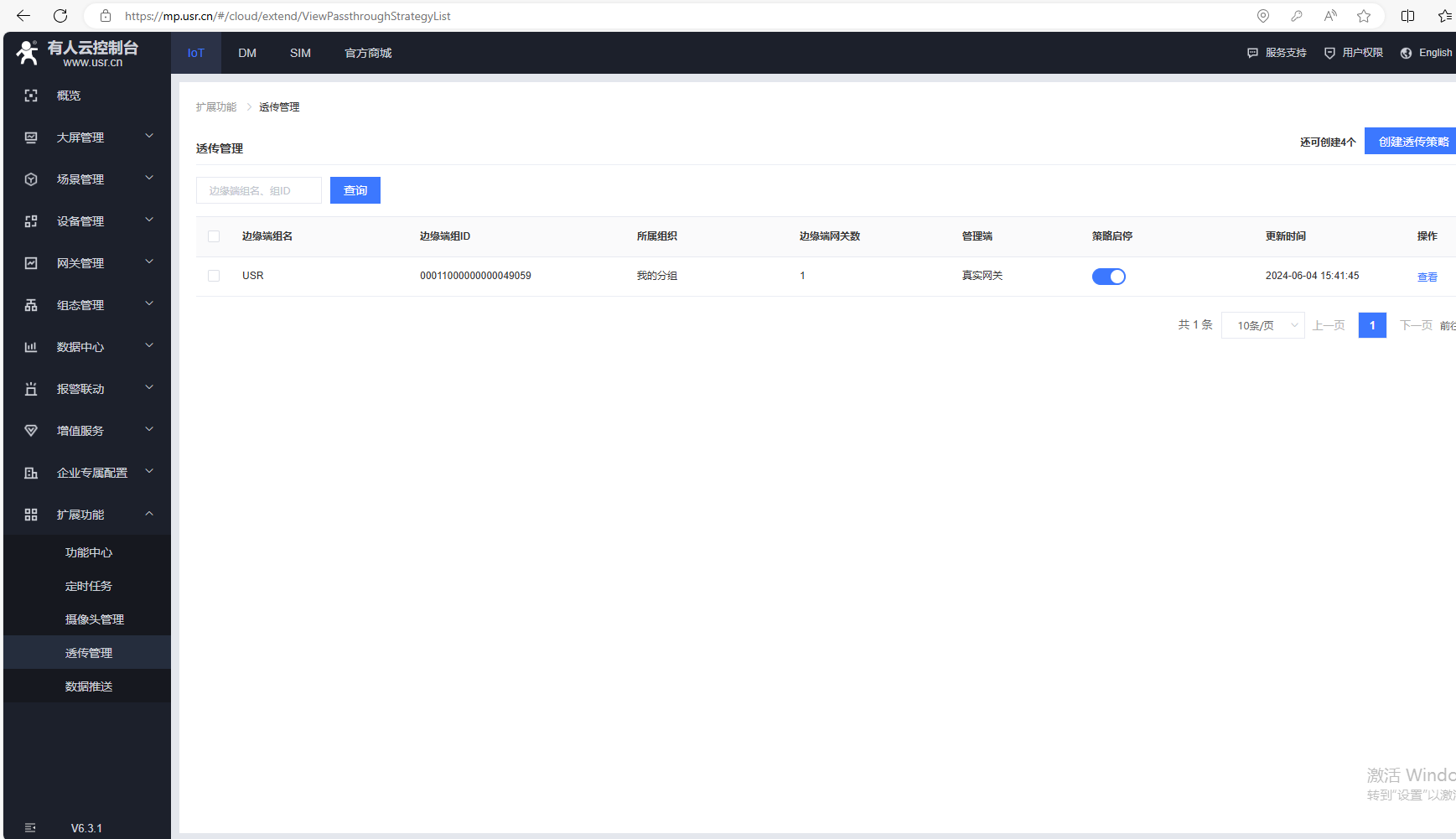

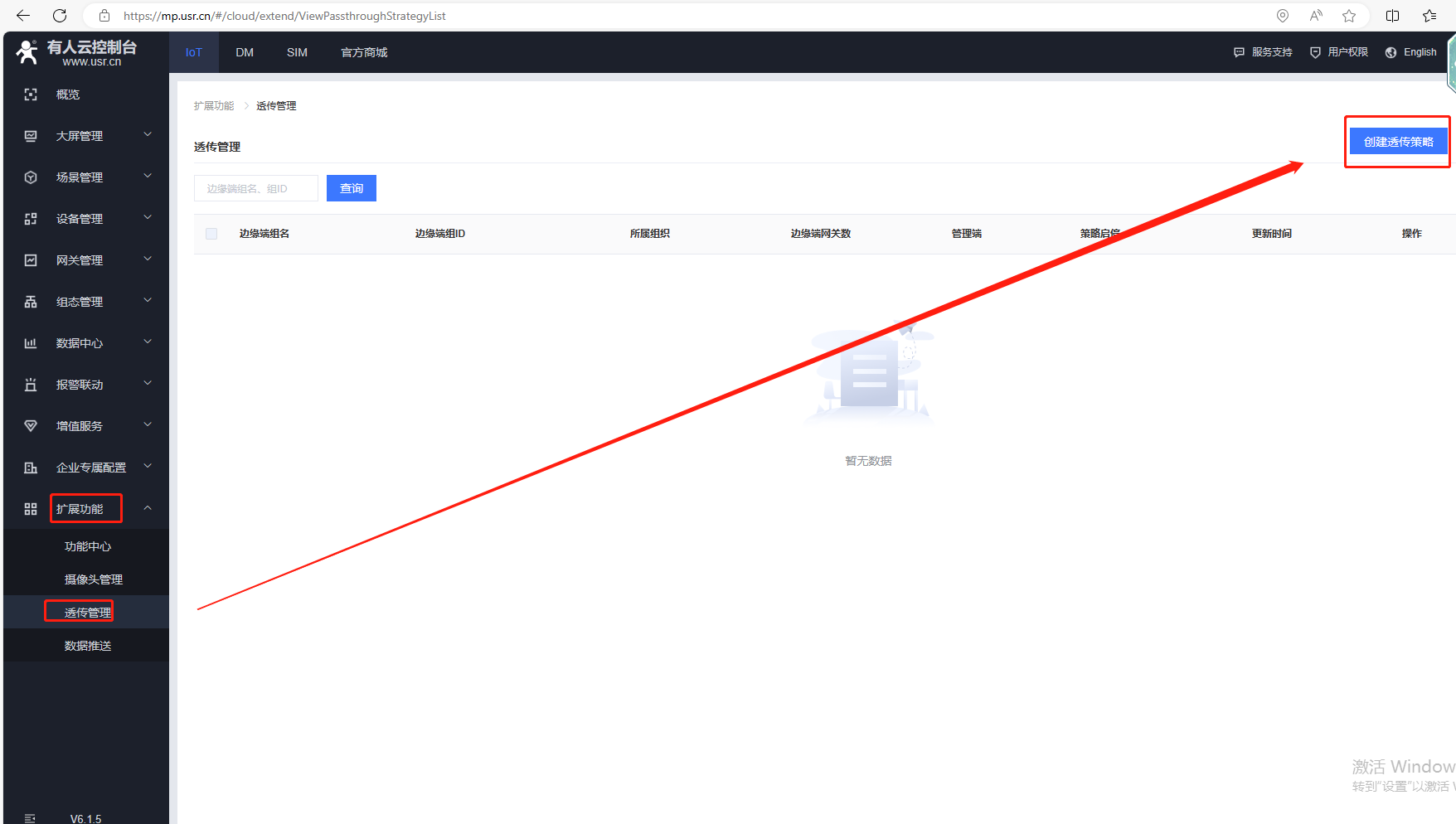

1、擴展功能，透?jìng)鞴芾恚瑒?chuàng)建一個透?jìng)鞑呗?/p>

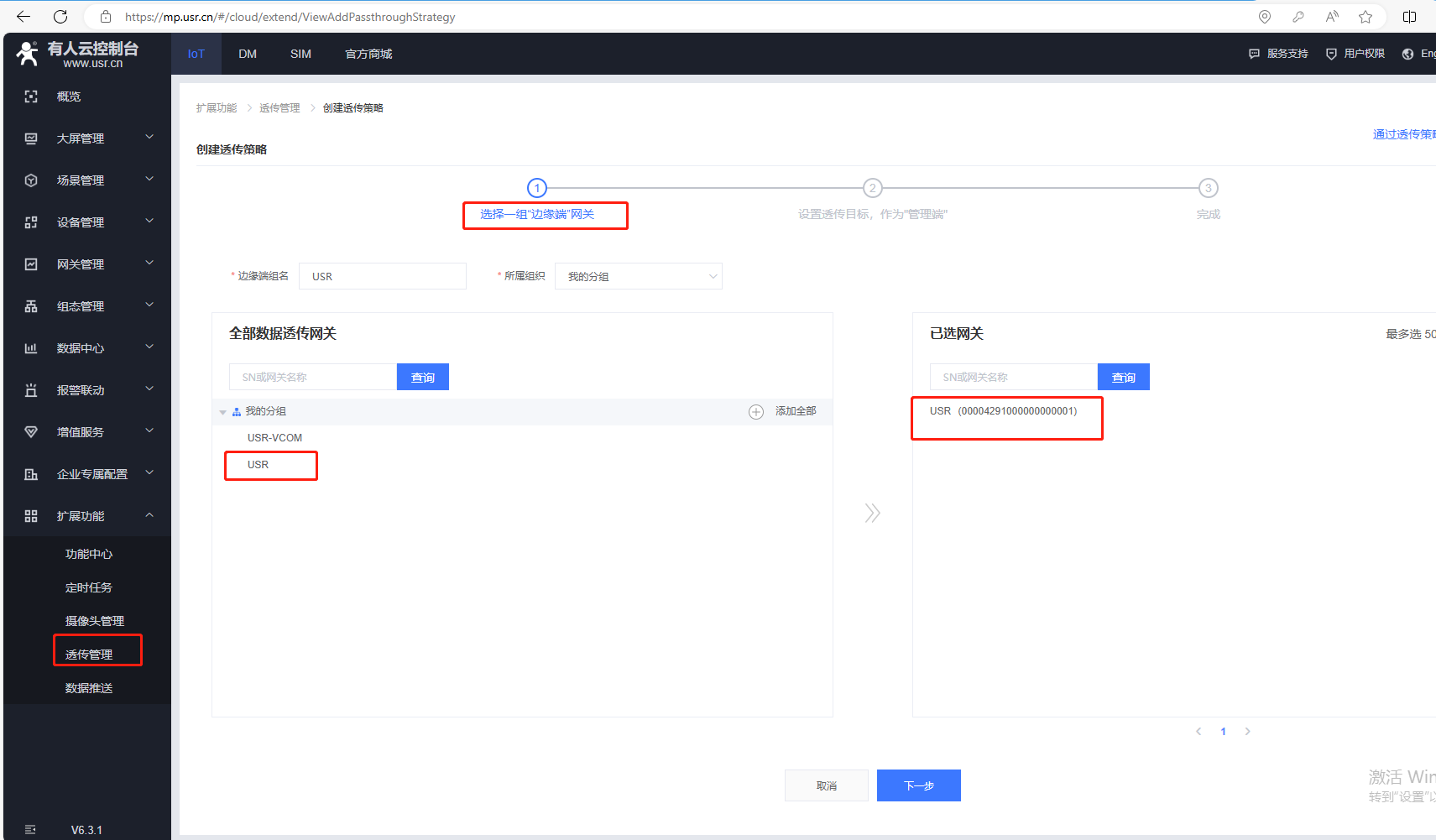

2、選擇邊緣端網關，添加的USR產品設備

3、選擇管理端，選添加的USR-VCOM做管理端

七、創建虛擬串口

1、電腦下載并安裝虛擬串口軟件V3.7.2.529版本

下載安裝之前，需要關閉防火墻。

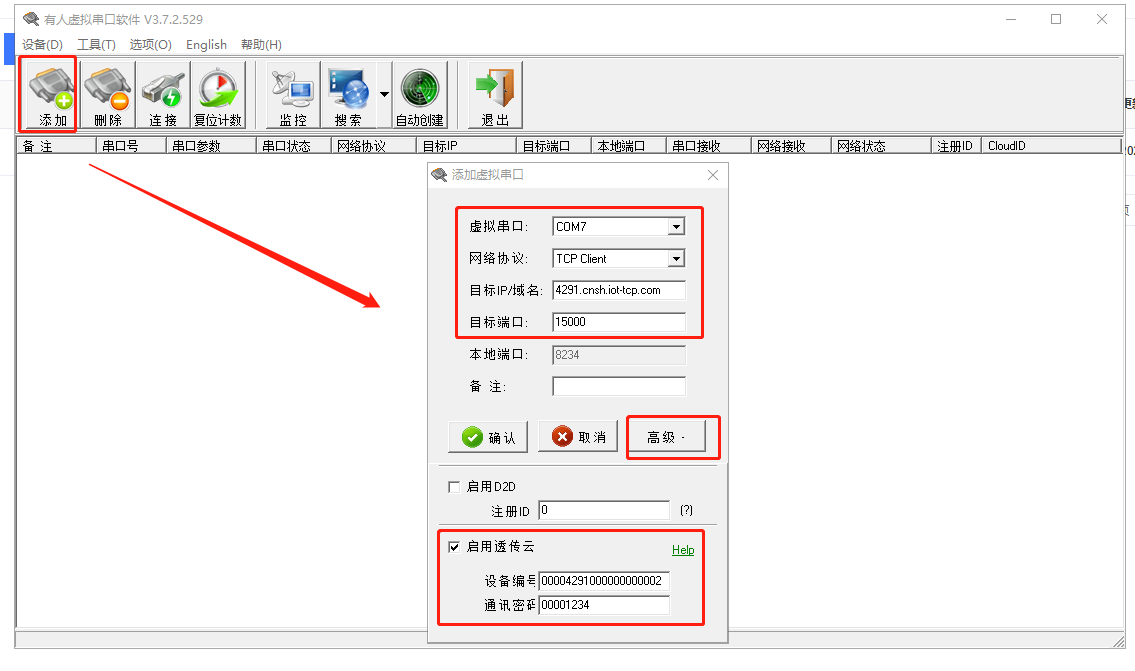

2、創建虛擬串口

點擊添加，用空閑的COM7作為虛擬串口的COM口號。

網關SN為： 00004291000000000002； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；

設置連接有人云平臺參數：

網絡協議：TCP client客戶端

目標地址4291.cnsh.iot-tcp.com和目標端口號15000

高級設置開啟透?jìng)髟疲斎胗腥嗽铺砑釉O(shè)備的編號ID00004291000000000002和密碼00001234，點擊確認。

添加完，有人云，網關列表，USR-VCOM在線。

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看新建的虛擬串口COM7。

八、通訊測試

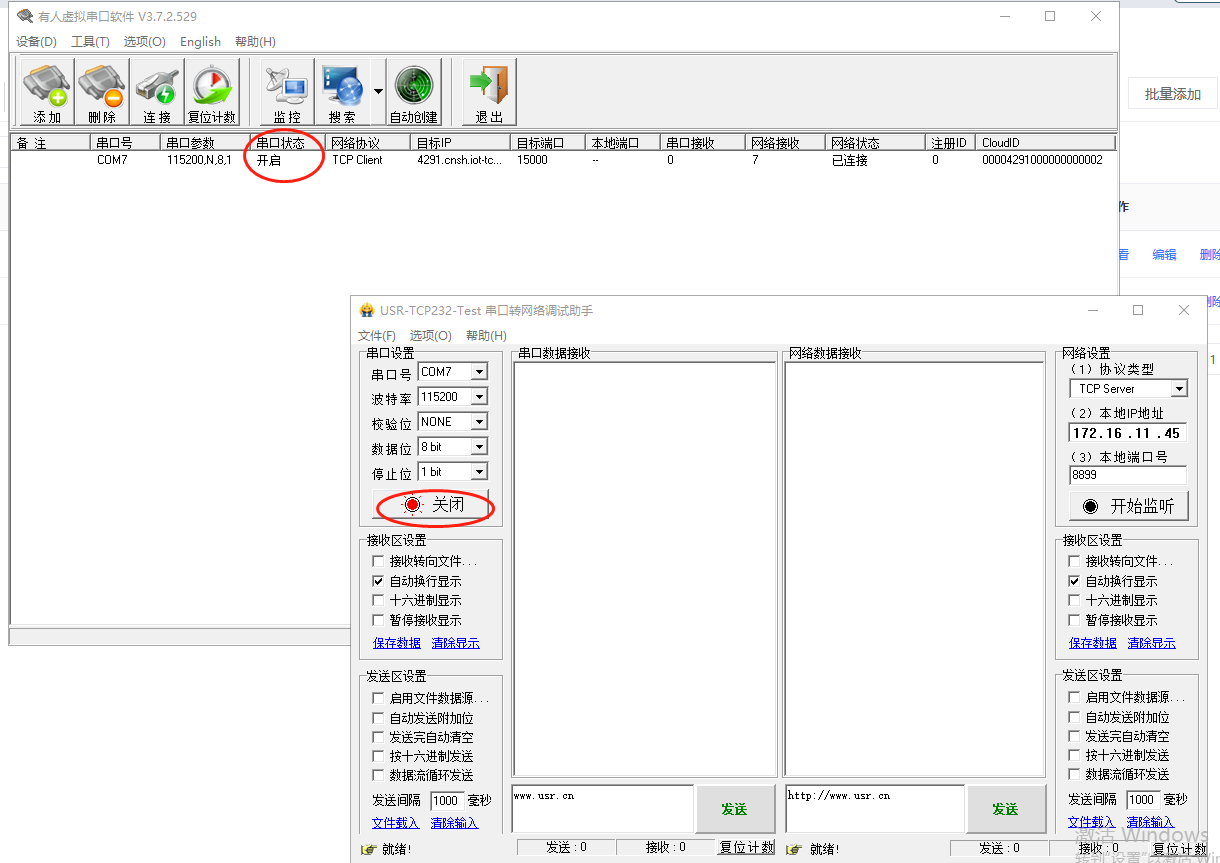

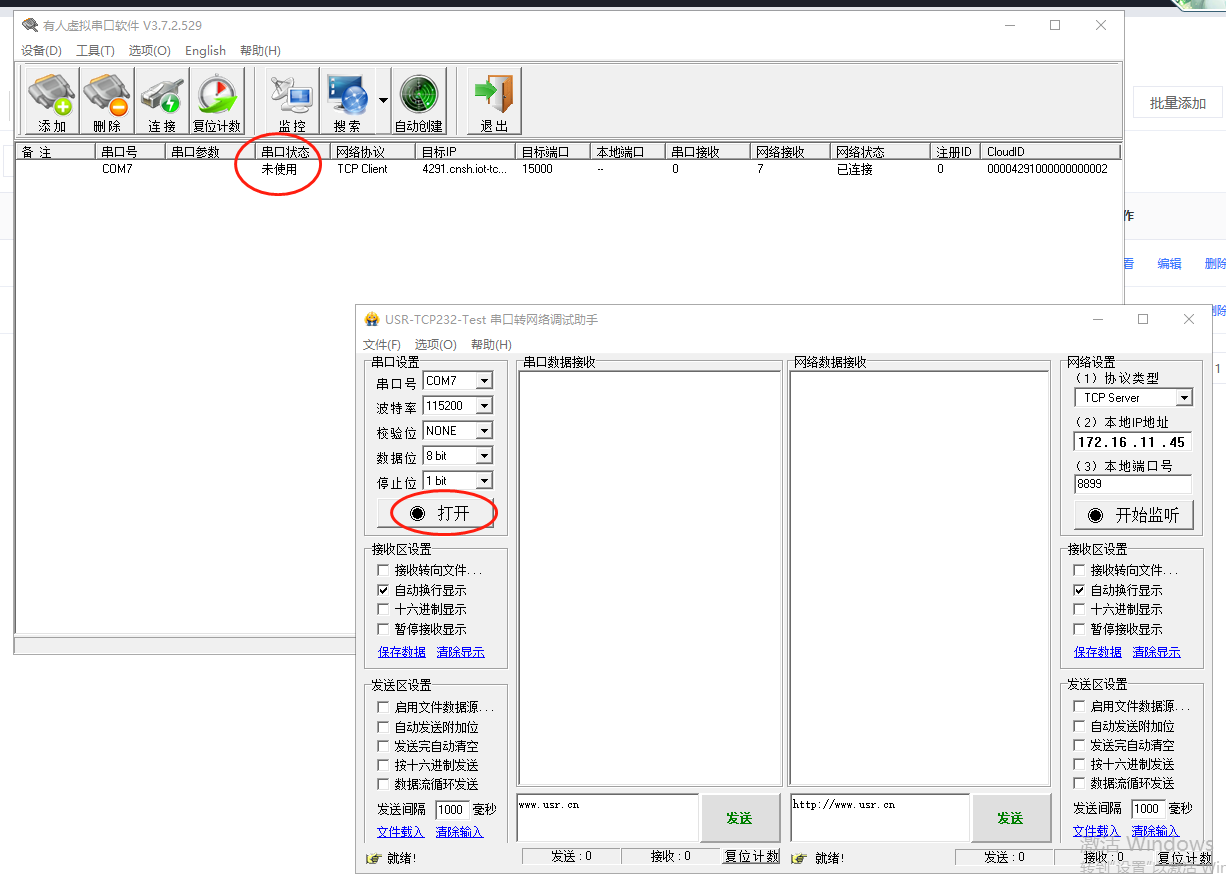

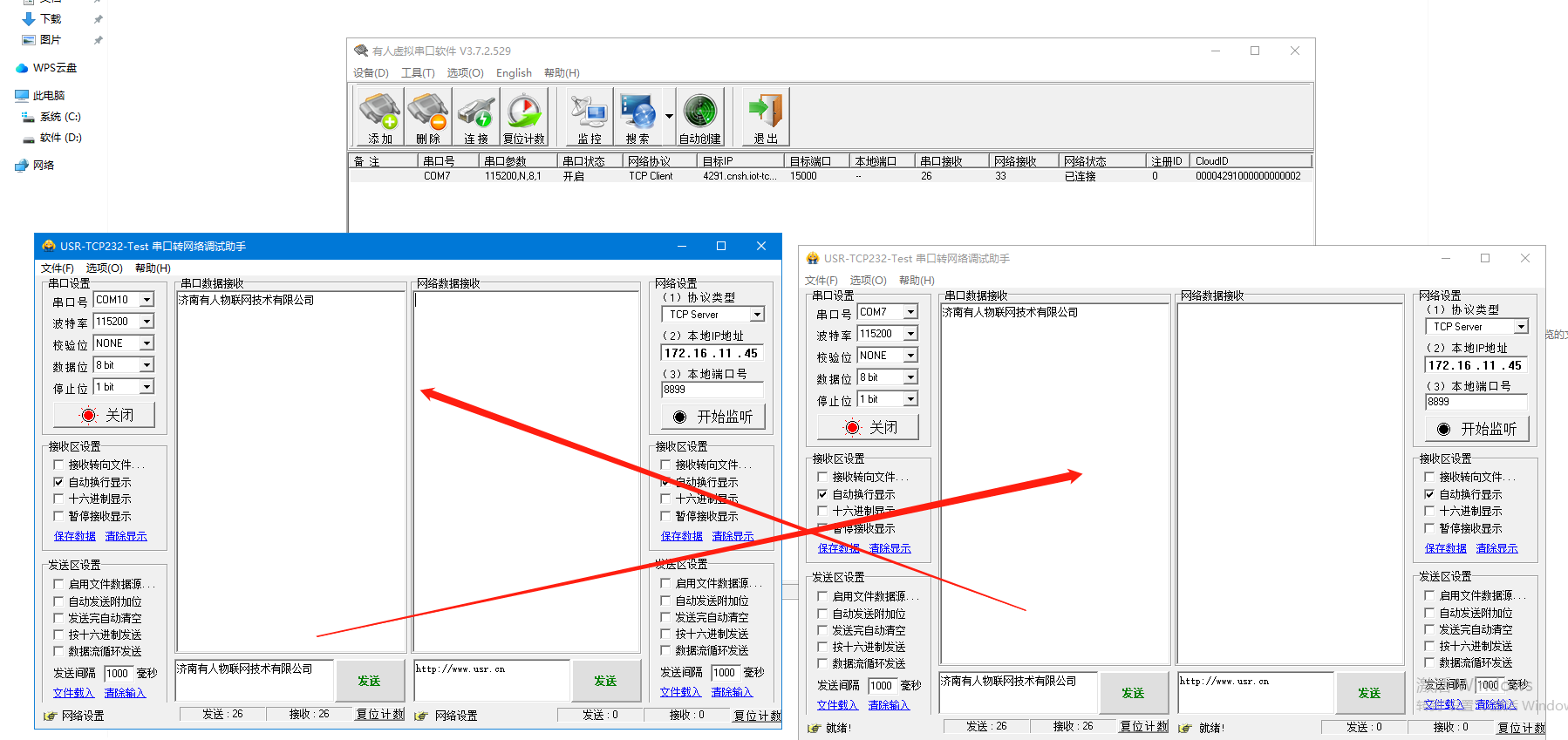

1、打開2個串口助手，分別用有人產品實際USB串口COM10打開串口，另一個串口助手用虛擬串口COM7打開串口。

2、實際串口和虛擬串口之間測試數據通訊。

編寫人：金志方 編寫日期：2024-07-26

審核人：金志方 審核日期：2024-07-26

訂正版本：V1.0 訂正內容：初稿
