USR-N510-H7有人云和虛擬串口軟件（V3）一對多通訊示例
一、資料下載
USR-N510-H7 說明書 （完整版）下載鏈接：http://www.ggxxsw.cn/Download/1098.html
USR-N510-H7 規格書官網下載鏈接：http://www.ggxxsw.cn/Download/1099.html
USR-N510-H7 AT指令集官網下載鏈接：http://www.ggxxsw.cn/Download/1100.html
USR-N510-H7 設置軟件官網下載鏈接：http://www.ggxxsw.cn/Download/383.html
USR-VCOM虛擬串口（V3.7.2.529版本）下載鏈接：http://www.ggxxsw.cn/Download/31.html
二、硬件連接
1、所需物品
USR-N510-H7 產品 1臺
12V電源適配器 1個
USB-RS485串口線 1條
筆記本電腦 1臺
可以上外網的路由器1個
2、硬件連接
USR-N510-H7 的485串口接USB串口線到電腦USB口，然后產品接12V電源適配器上電。USR-N510-H7設置DHCP獲取IP之后，網口網線連接路由器LAN口上網。
3、查看端口號

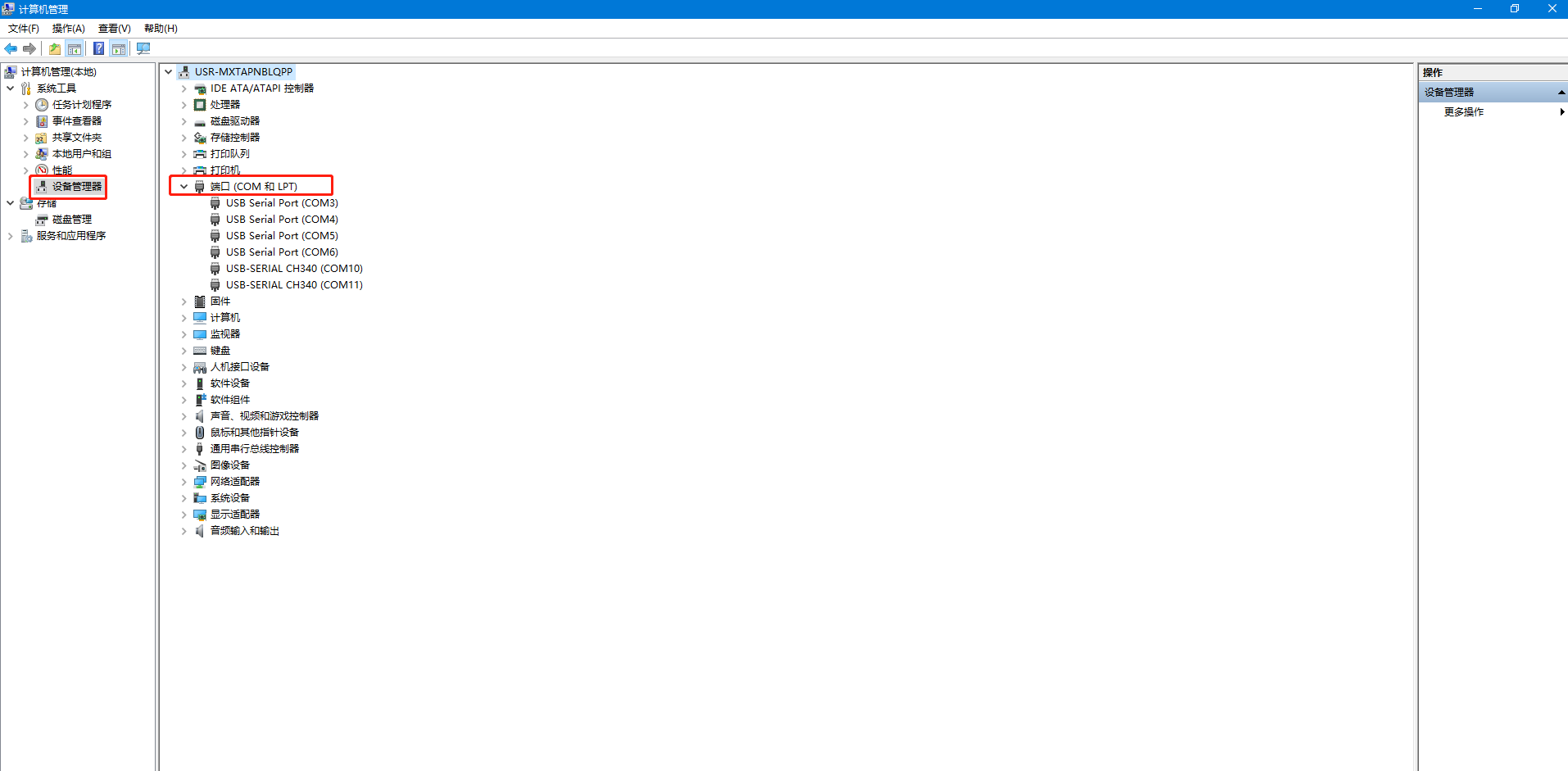

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR的USB-RS232串口線COM口號。
三、有人云添加USR-N510產品
1、登錄有人云賬號

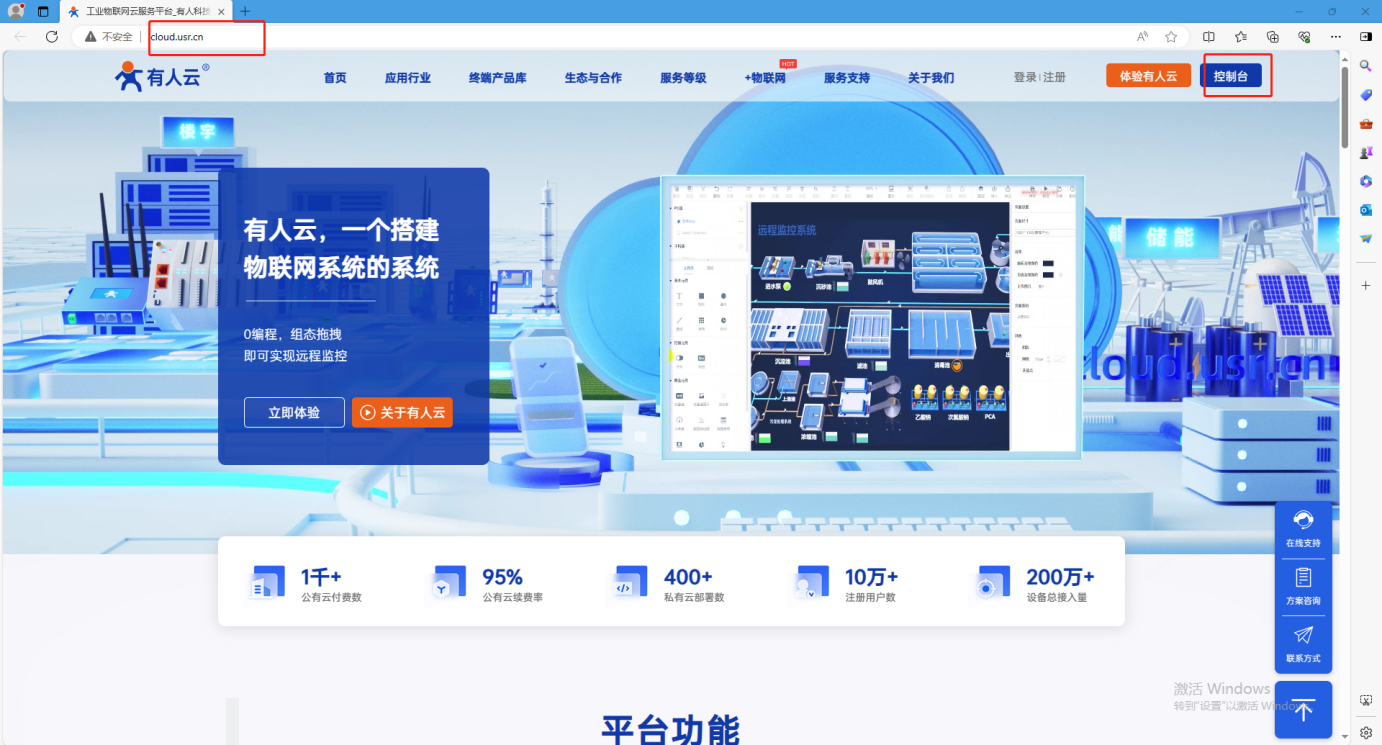

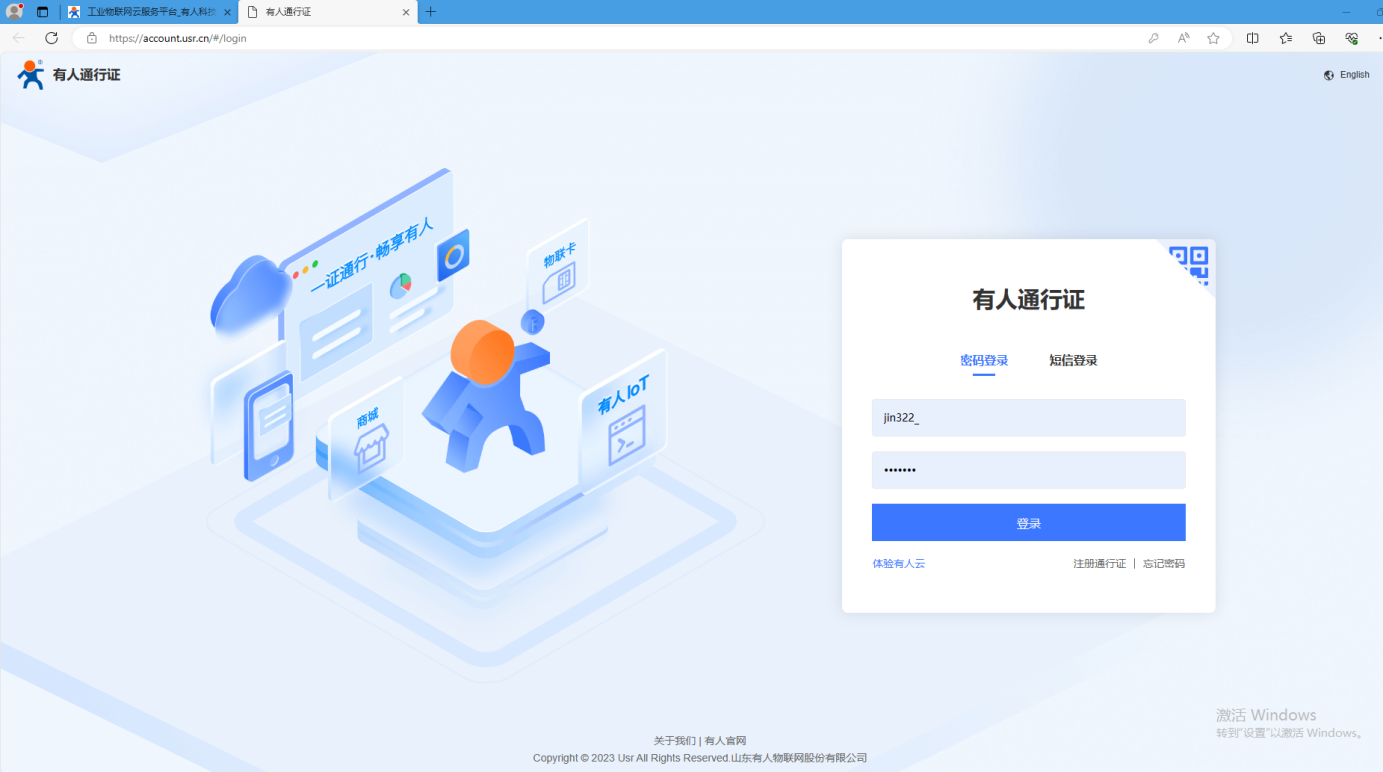

www.ggxxsw.cn 點擊有人云跳轉到登錄頁面。
2、添加USR-N510 1號設備

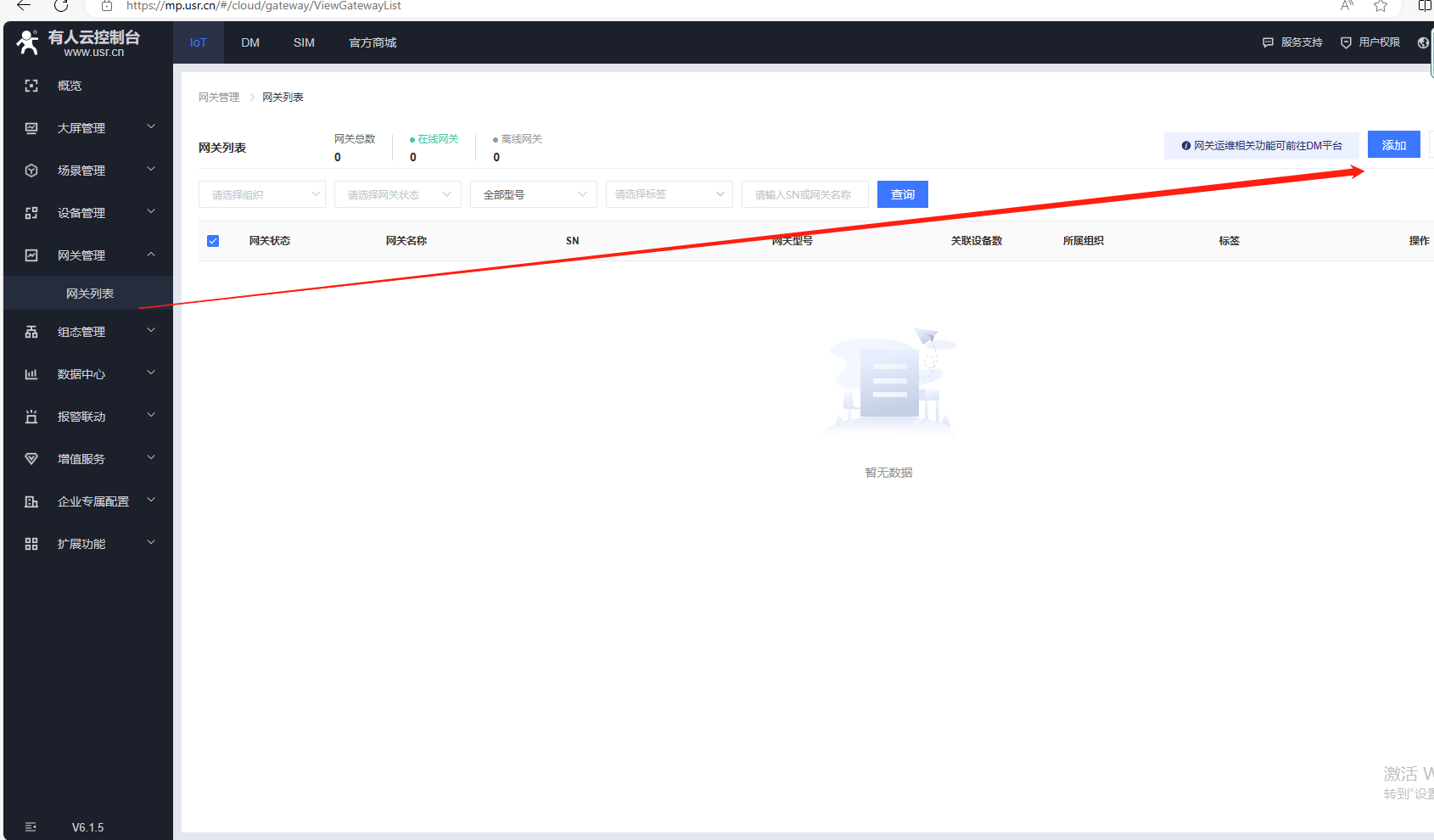

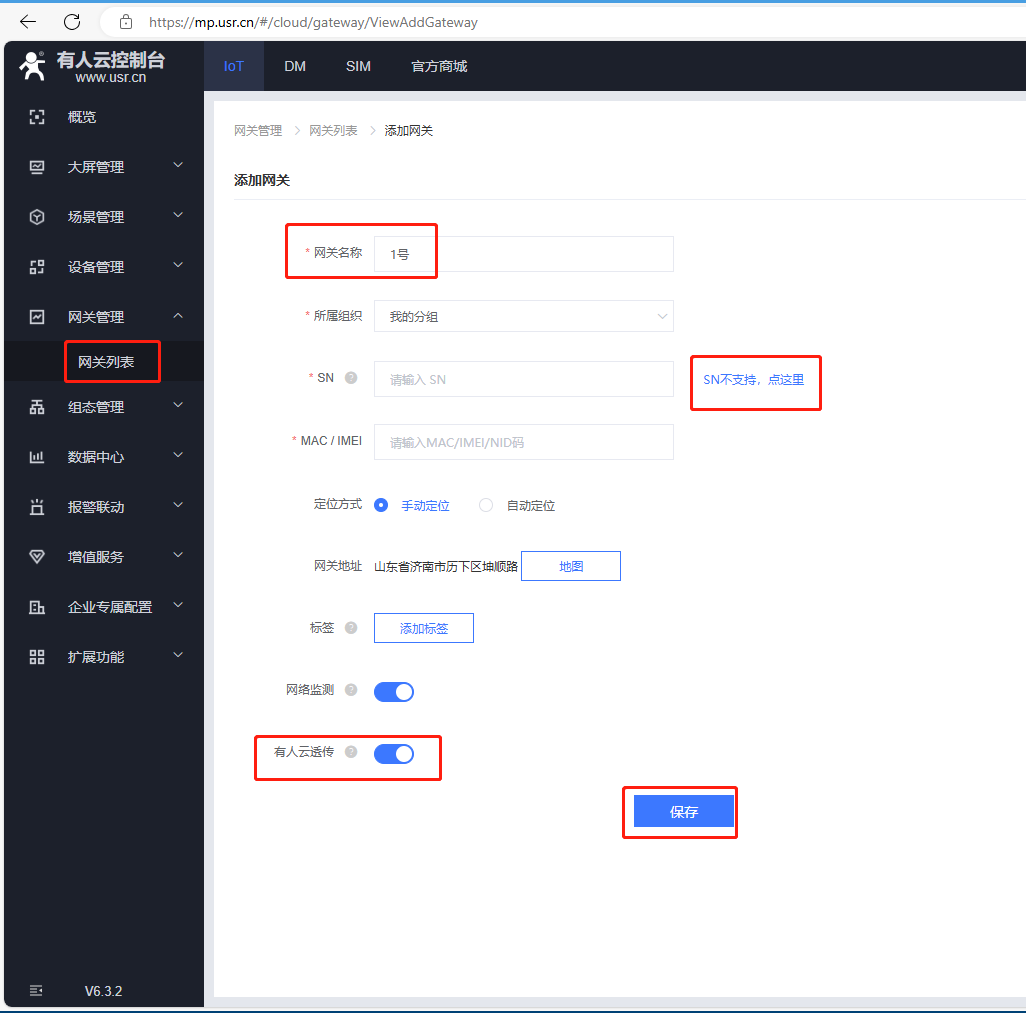

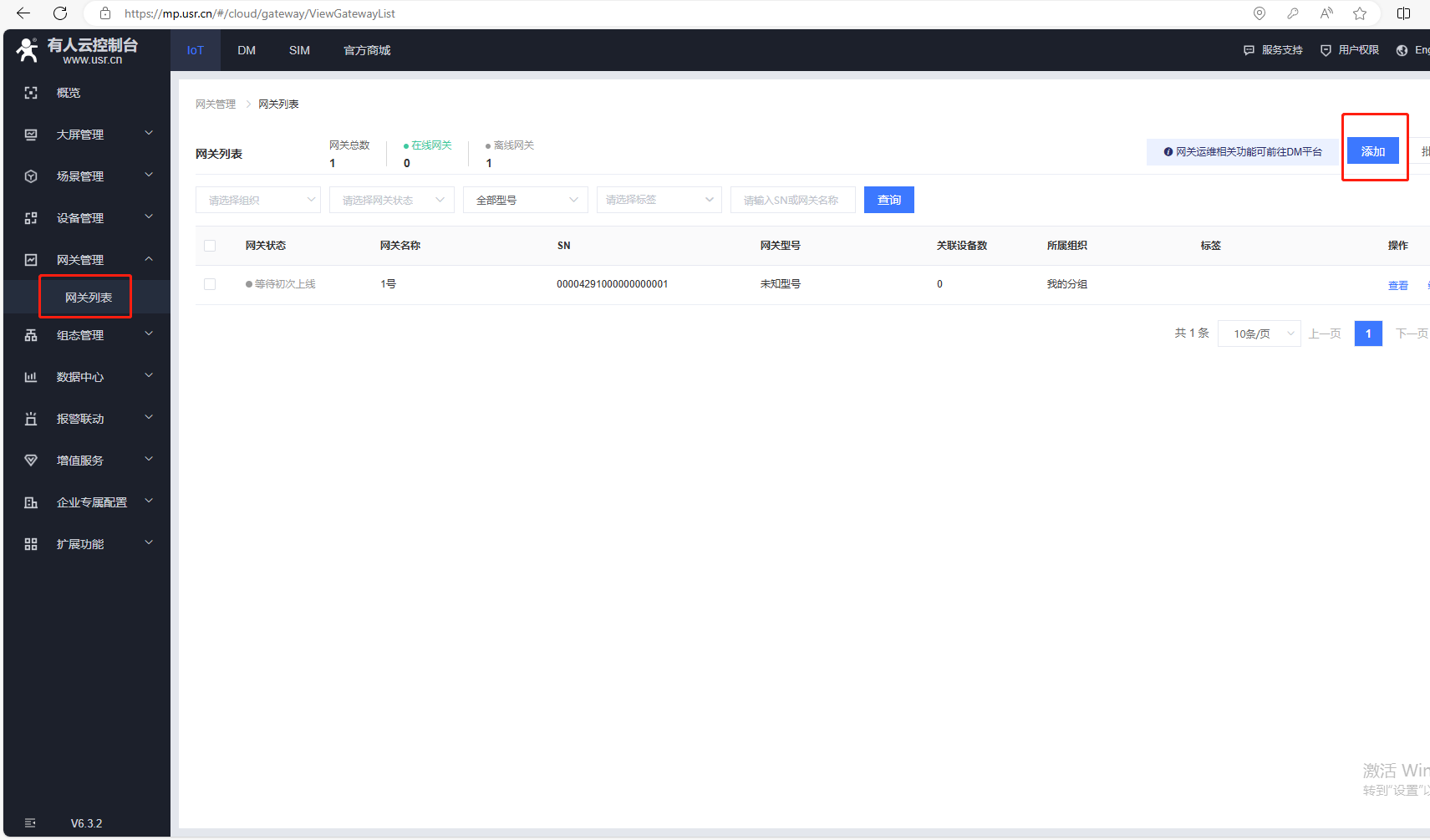

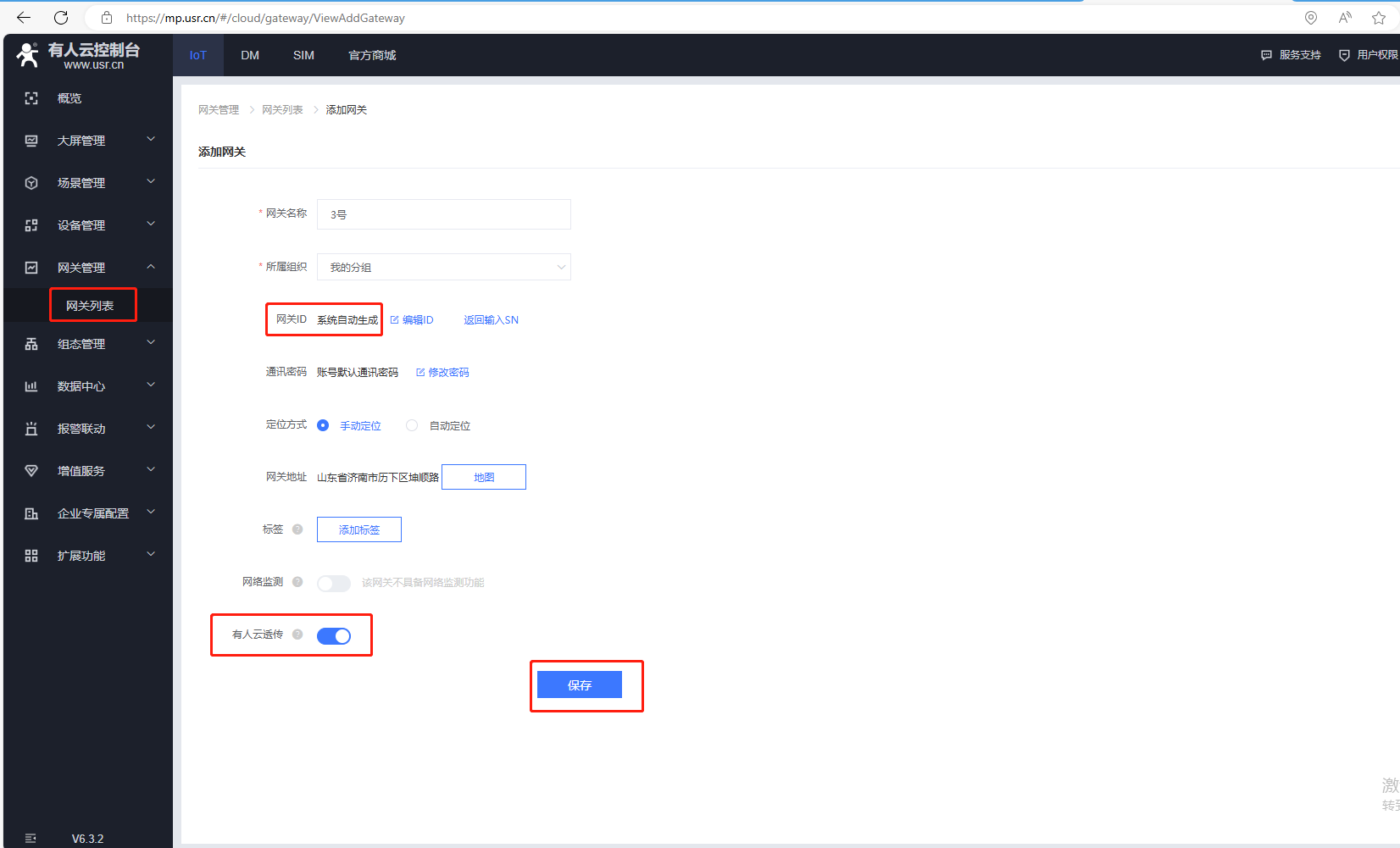

（1）點擊網關管理，網關列表，點擊添加，點擊添加。

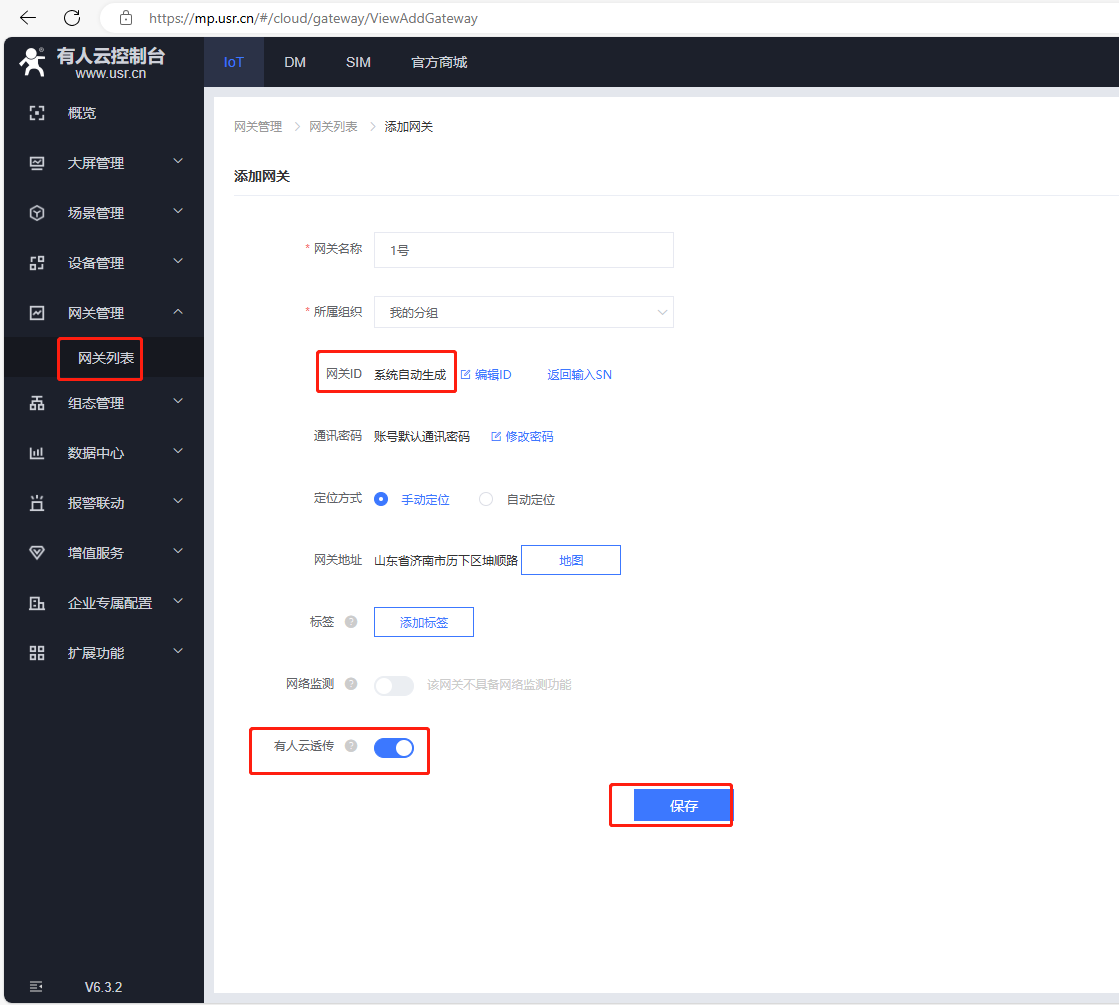

（2）選擇不支持SN上云，就點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透傳。

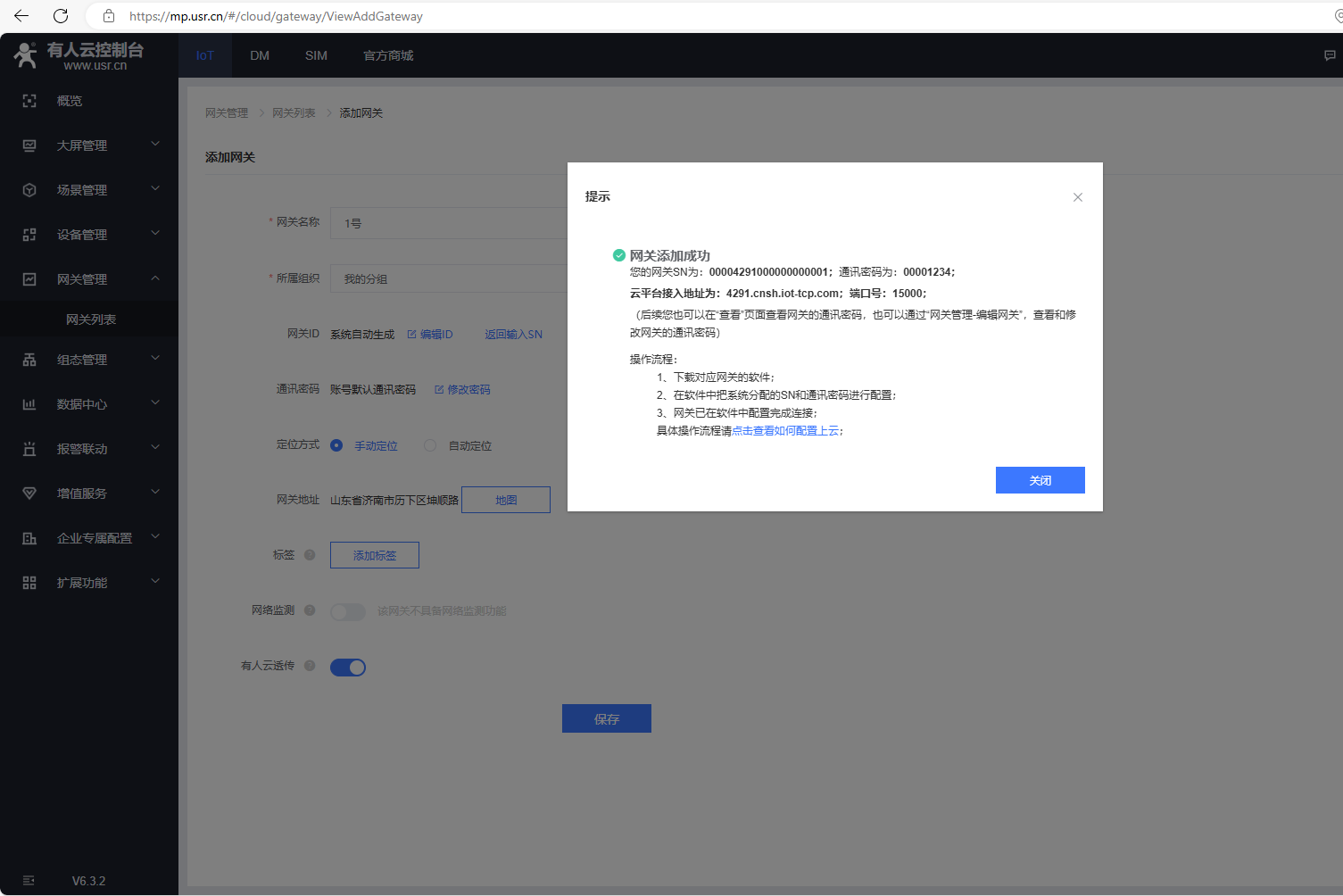

網關添加成功
您的網關SN為： 00004291000000000001； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。
3、USR-N510-H7參數設置
（1）局域網搜索N510 IP

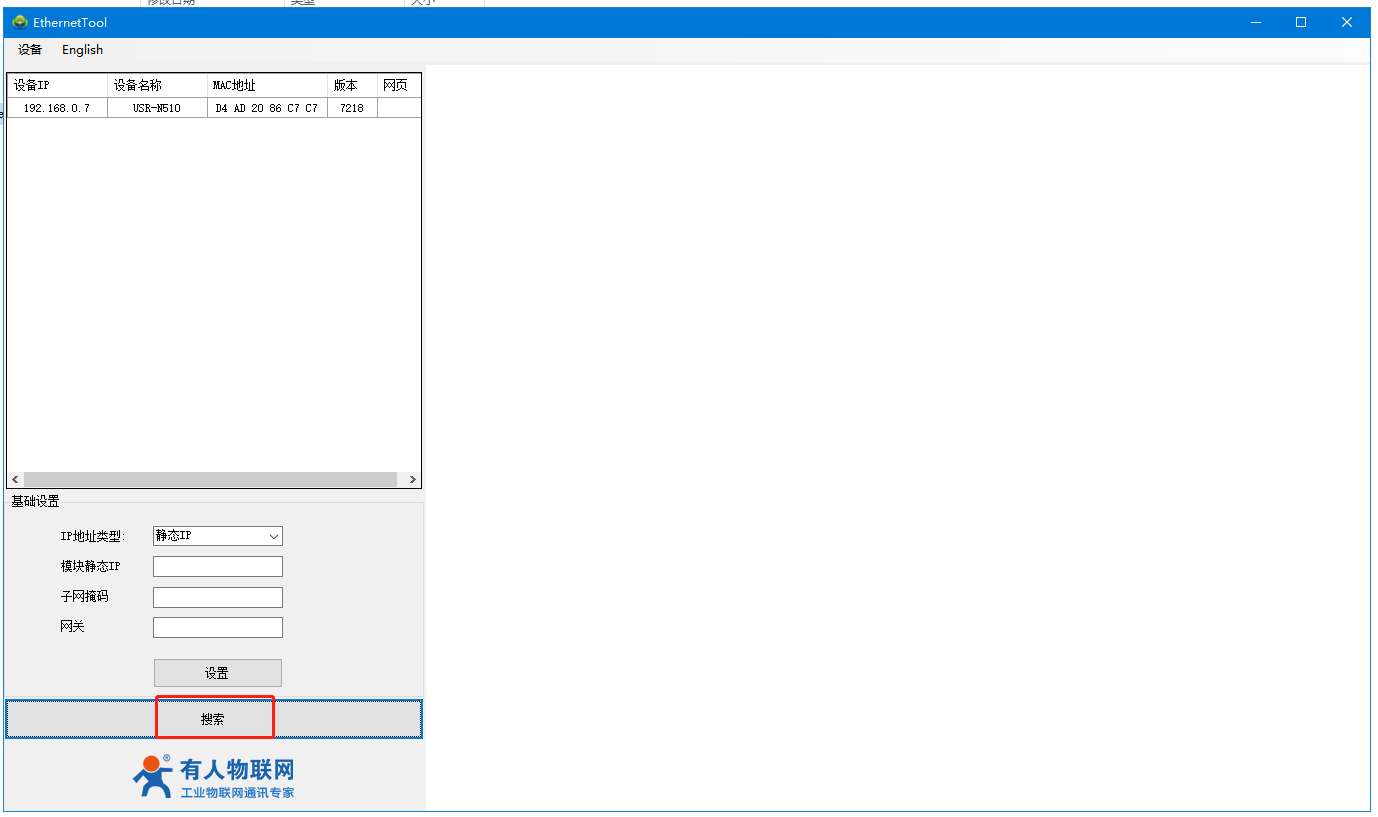

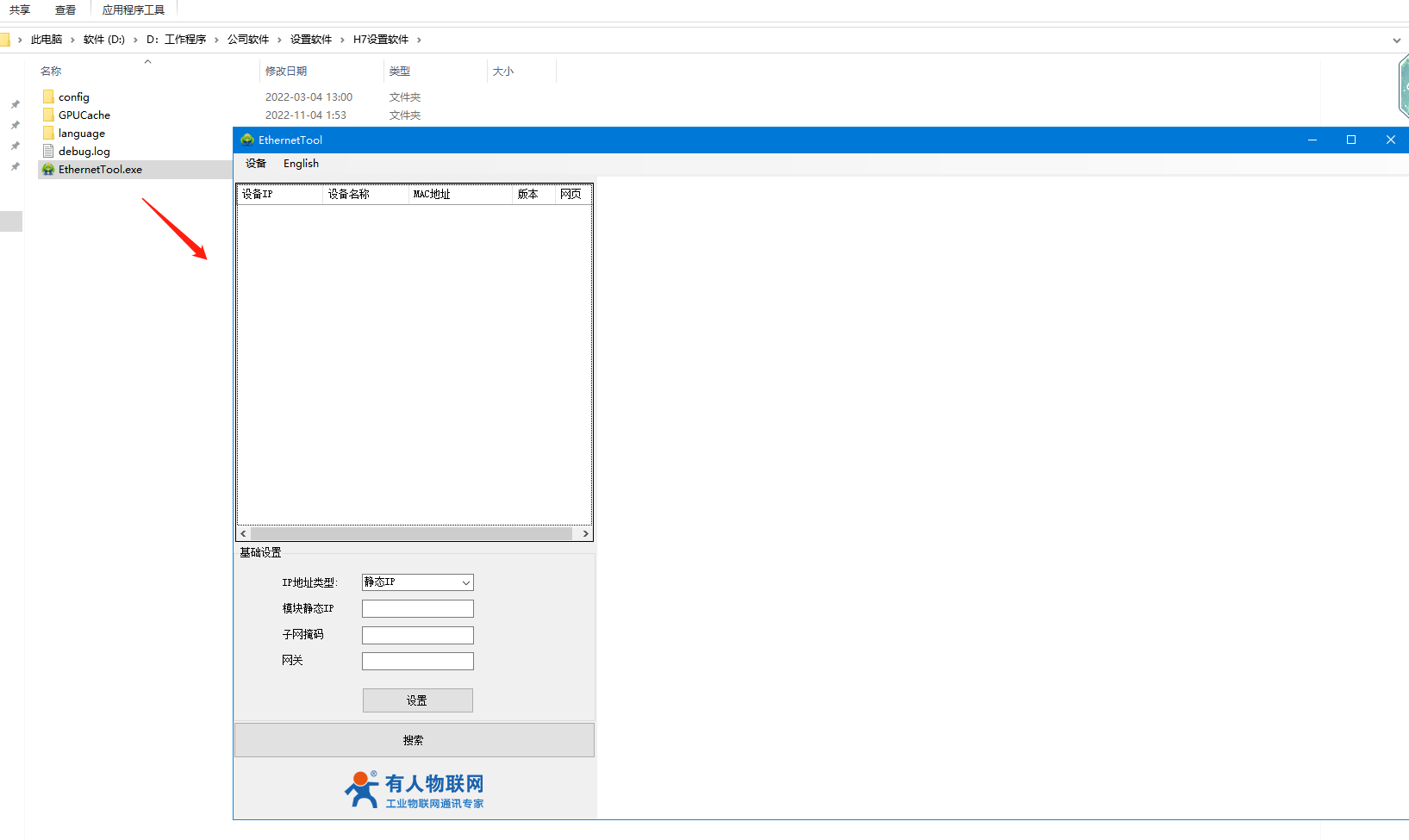

N510和電腦網線直連，打開H7軟件，搜到N510的IP。用戶名和密碼都是admin。

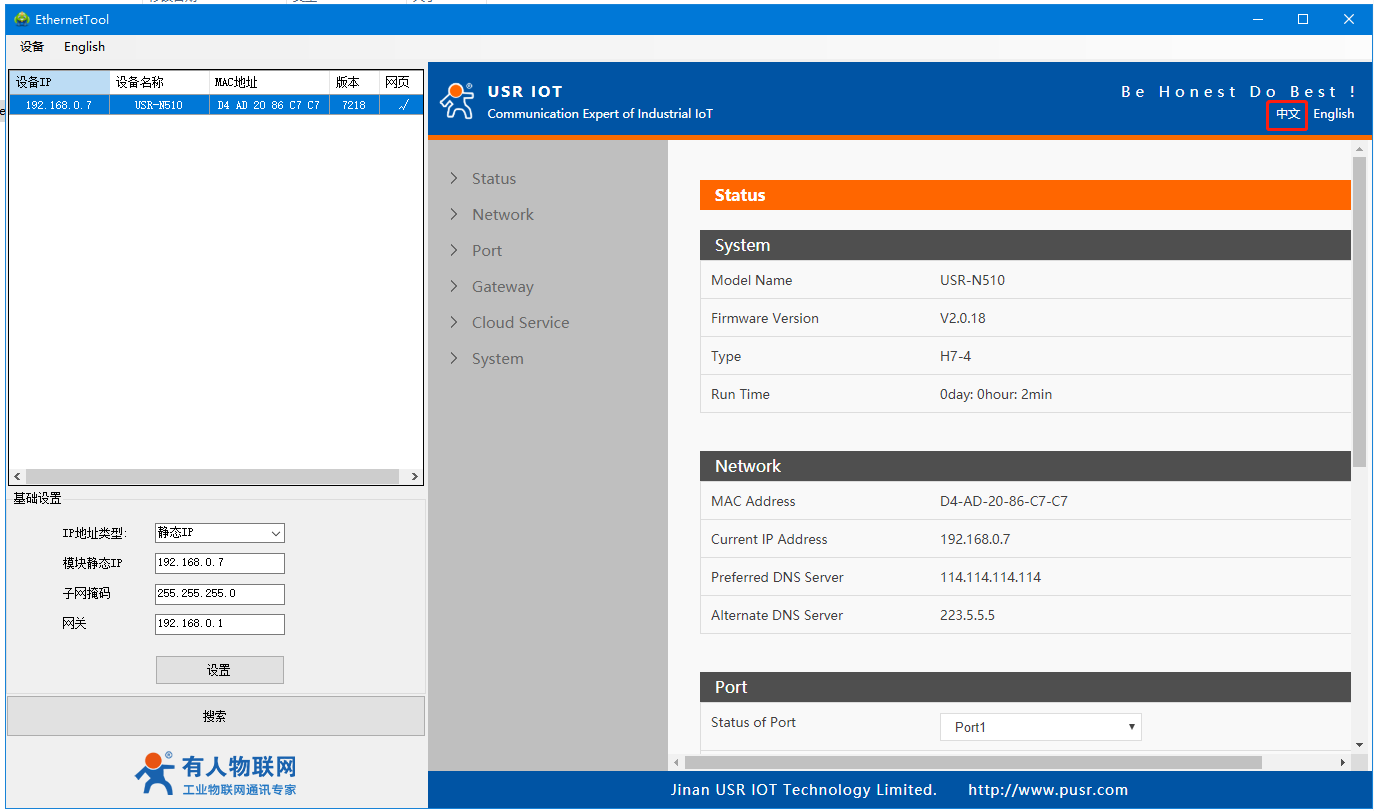

（2）N510網頁切換中文顯示

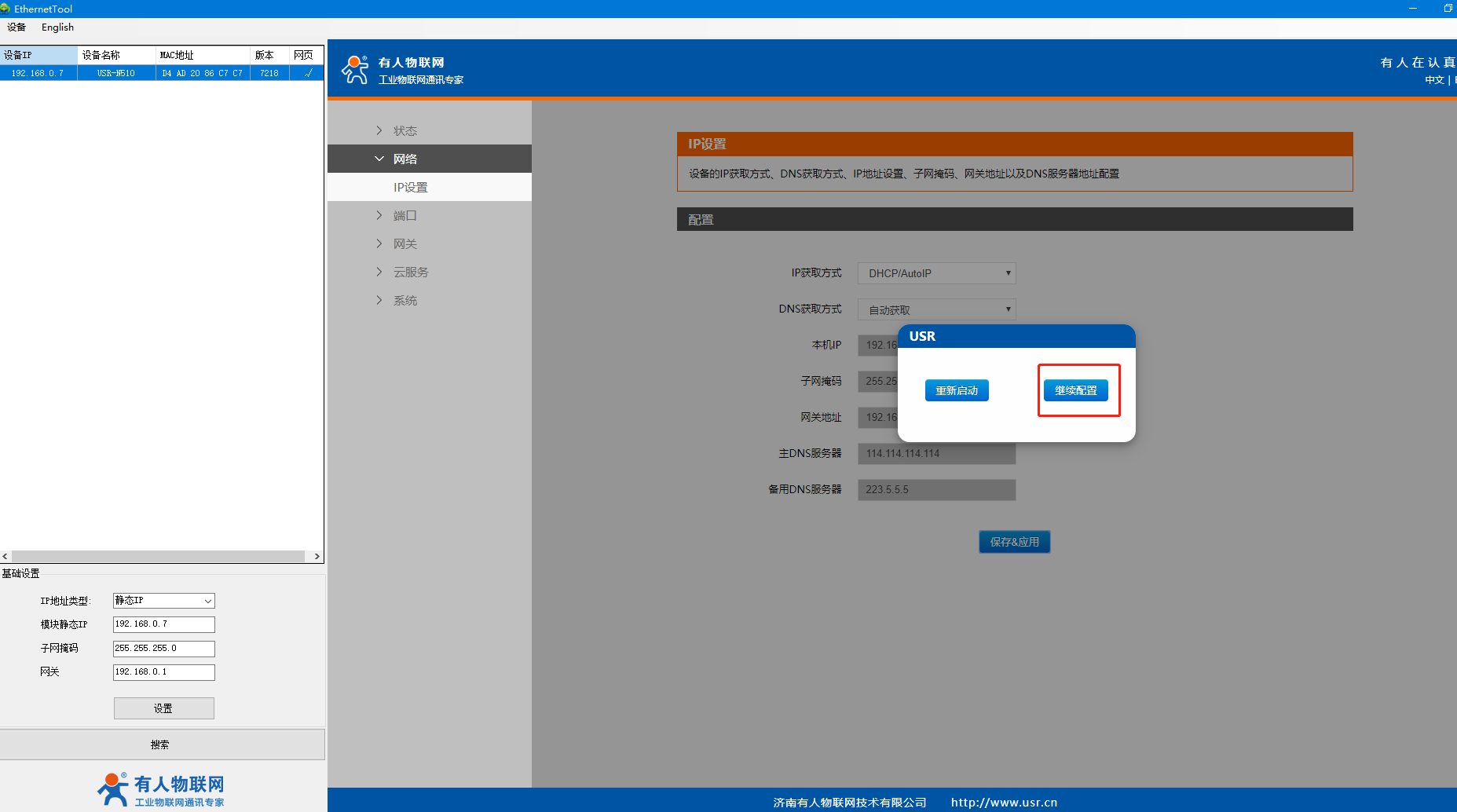

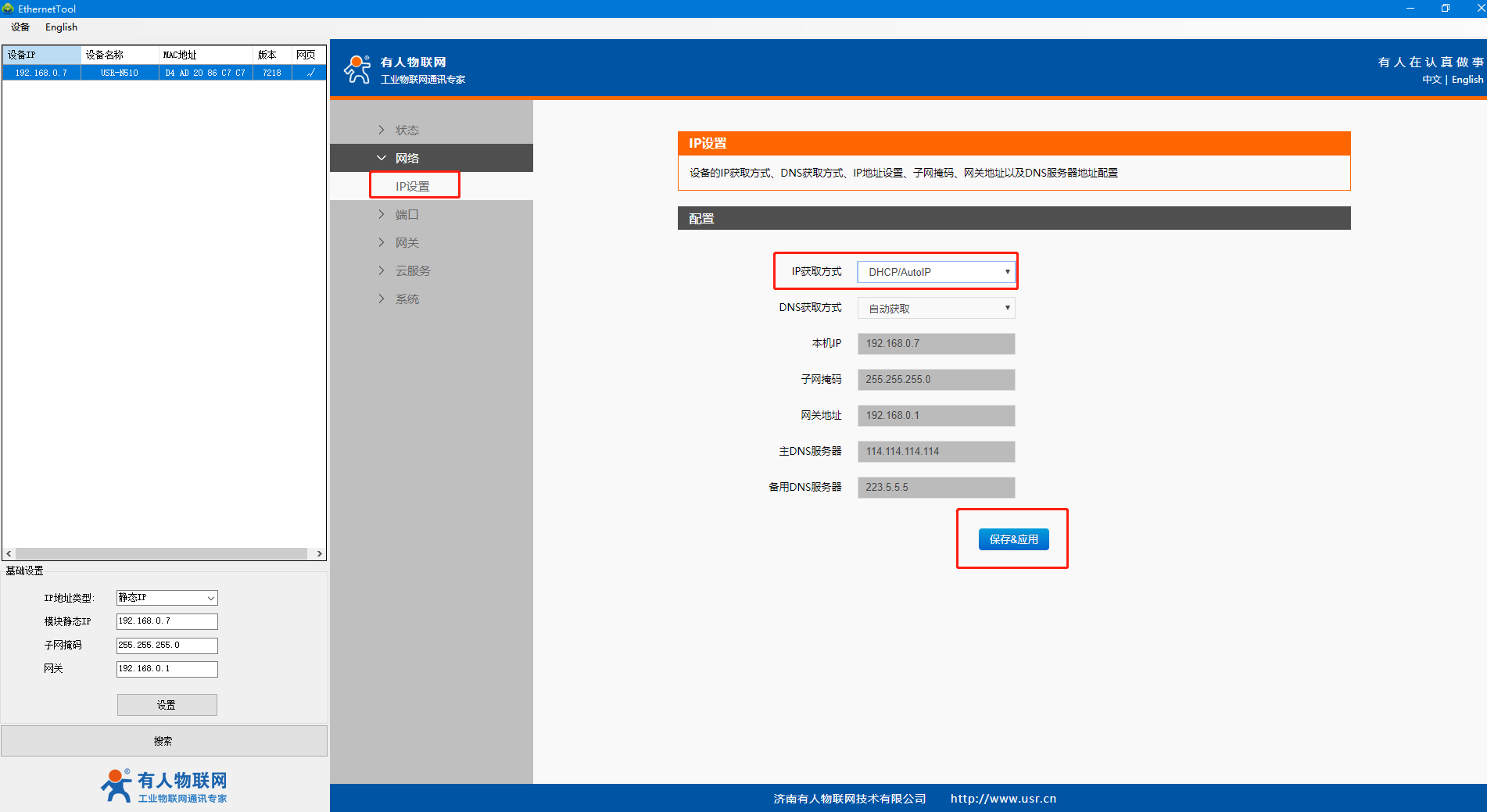

（3）IP設置，靜態IP改DHCP，點擊保存&應用。彈出對話框，點擊繼續配置，等設置完所有參數，再重新重啟。

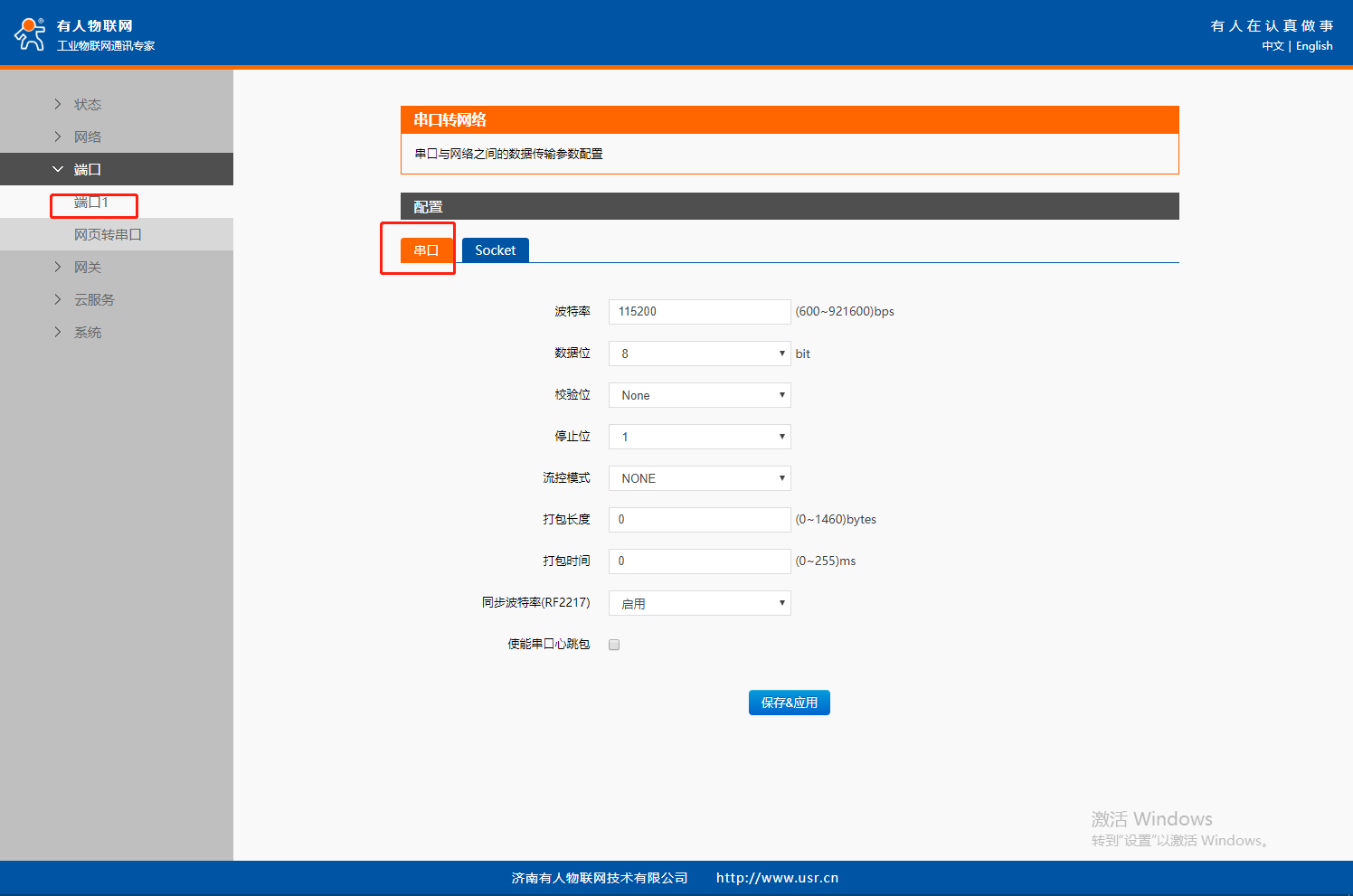

（4）設置端口1參數
串口參數波特率、數據位、停止位、校驗位，實際測試和串口設備參數保持一致。
串口參數設置115200，NONE，8,1
Socket參數設置：
工作方式：TCP client
遠程服務器地址：4291.cnsh.iot-tcp.com
遠程端口：15000
開啟注冊包，選擇透傳云
設備ID填00004291000000000001
通訊密碼填00001234
點擊保存&應用
（5）最后點擊重新啟動，USR-N510-H7設置DHCP獲取IP之后，網口用網線連接可以上外網的路由器，電腦連接同一個路由器。

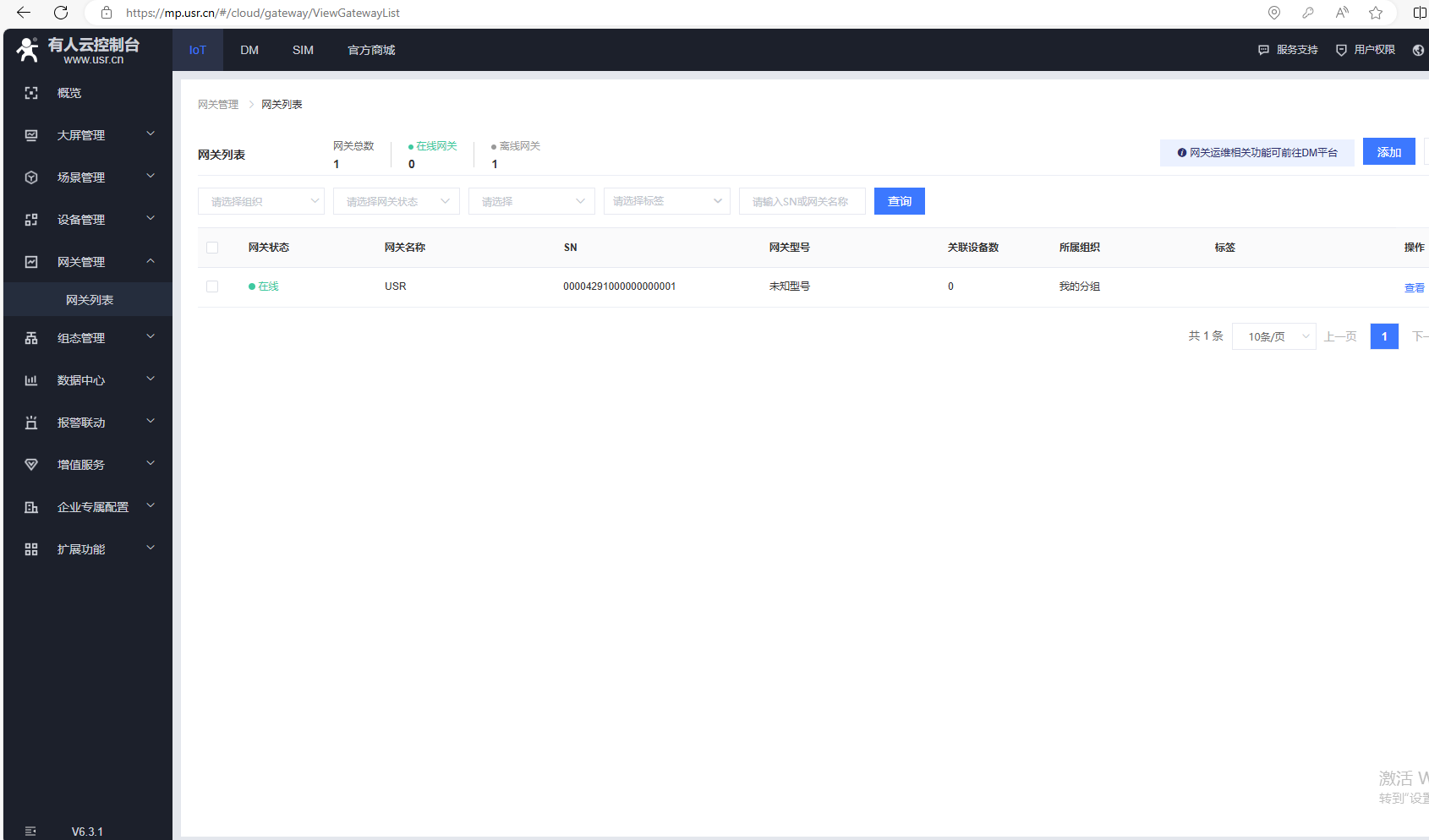

（6）有人云設備在線
四、添加第一個USR-VCOM （2號設備）

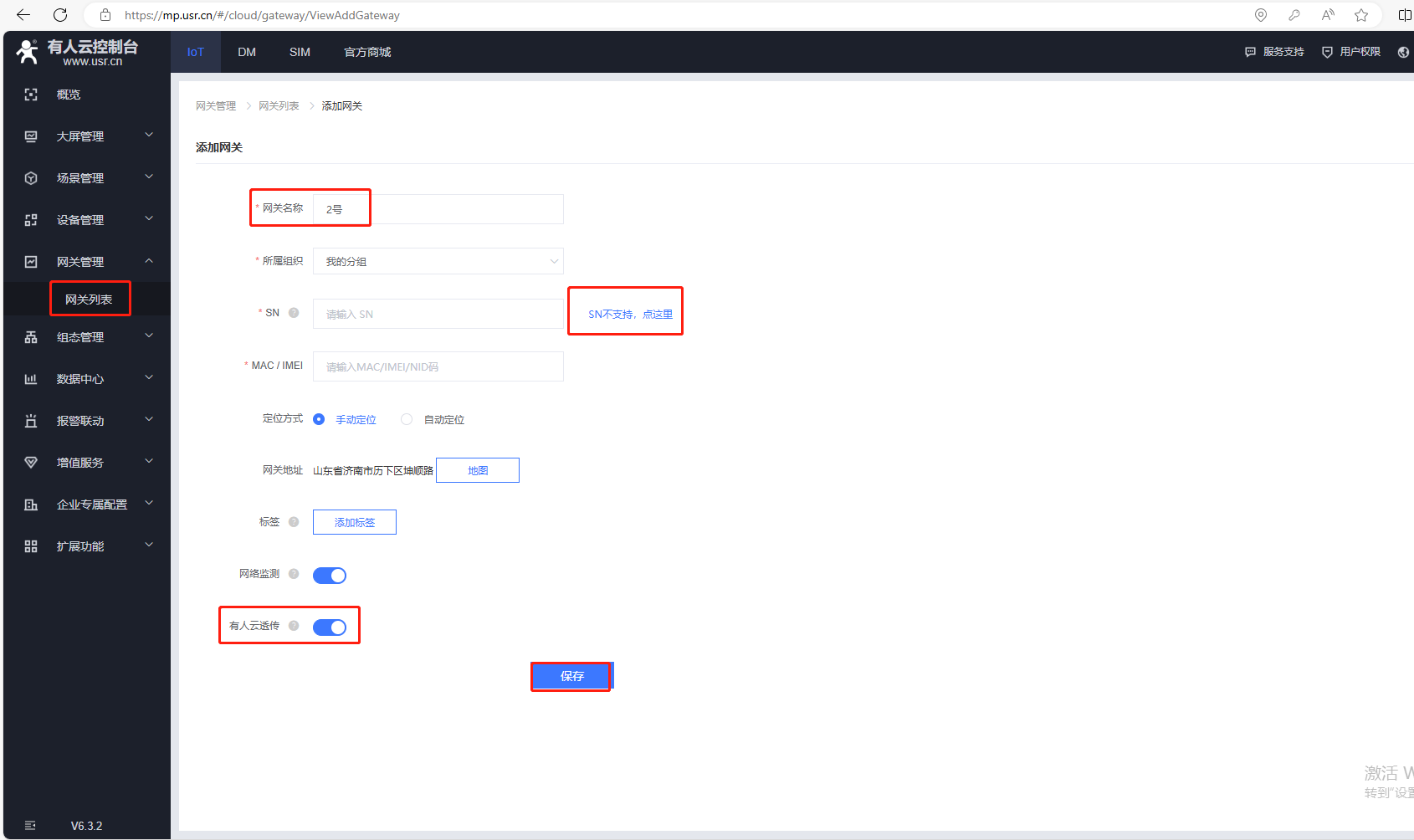

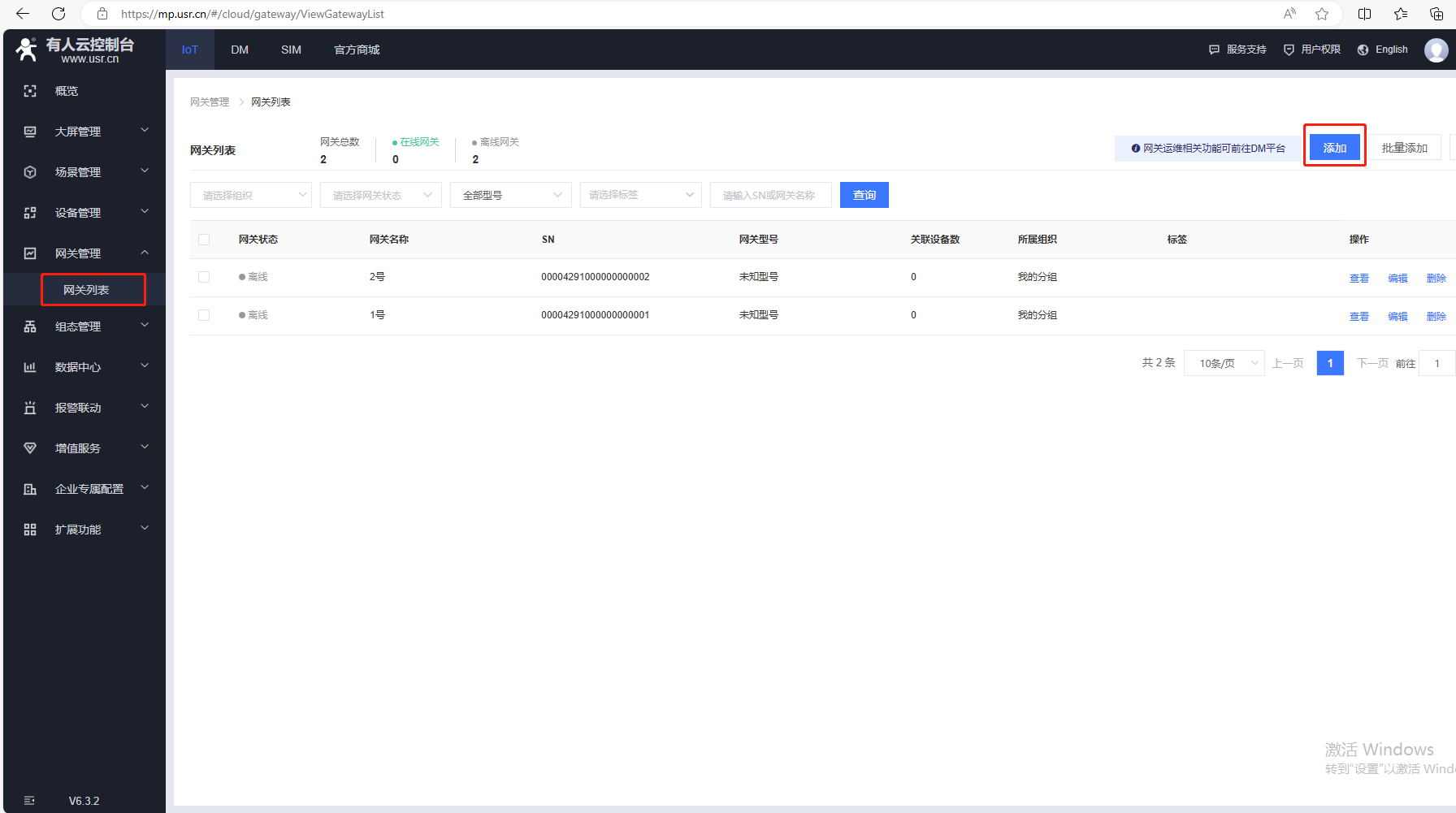

1、點擊網關管理，網關列表，點擊添加，點擊添加。
2、USR-VCOM虛擬串口添加，點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透傳。

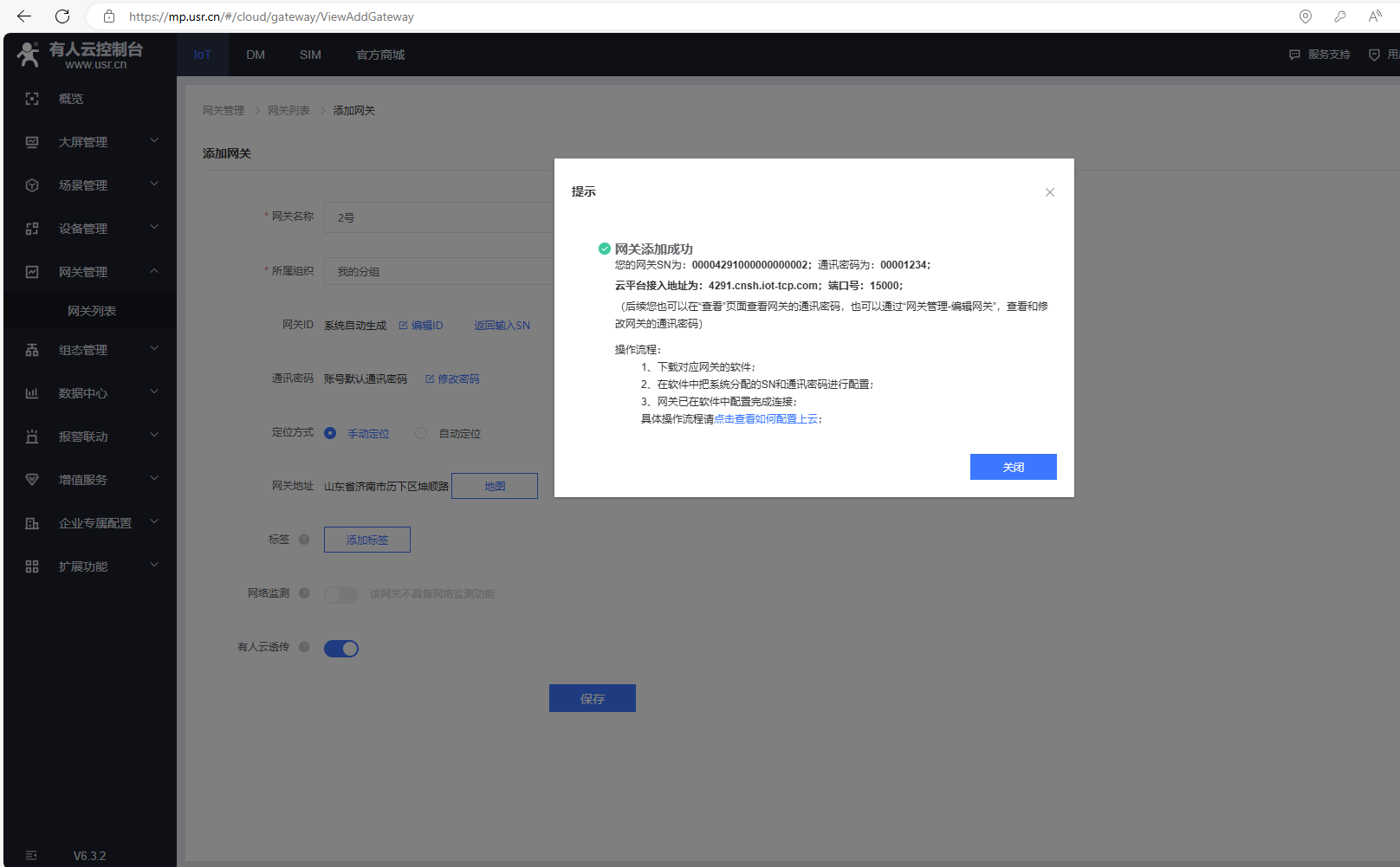

網關添加成功
您的網關SN為： 00004291000000000002； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載虛擬串口軟件，在虛擬串口軟件中把系統分配的SN和通訊密碼進行配置。
五、添加第二個USR-VCOM（3號設備）

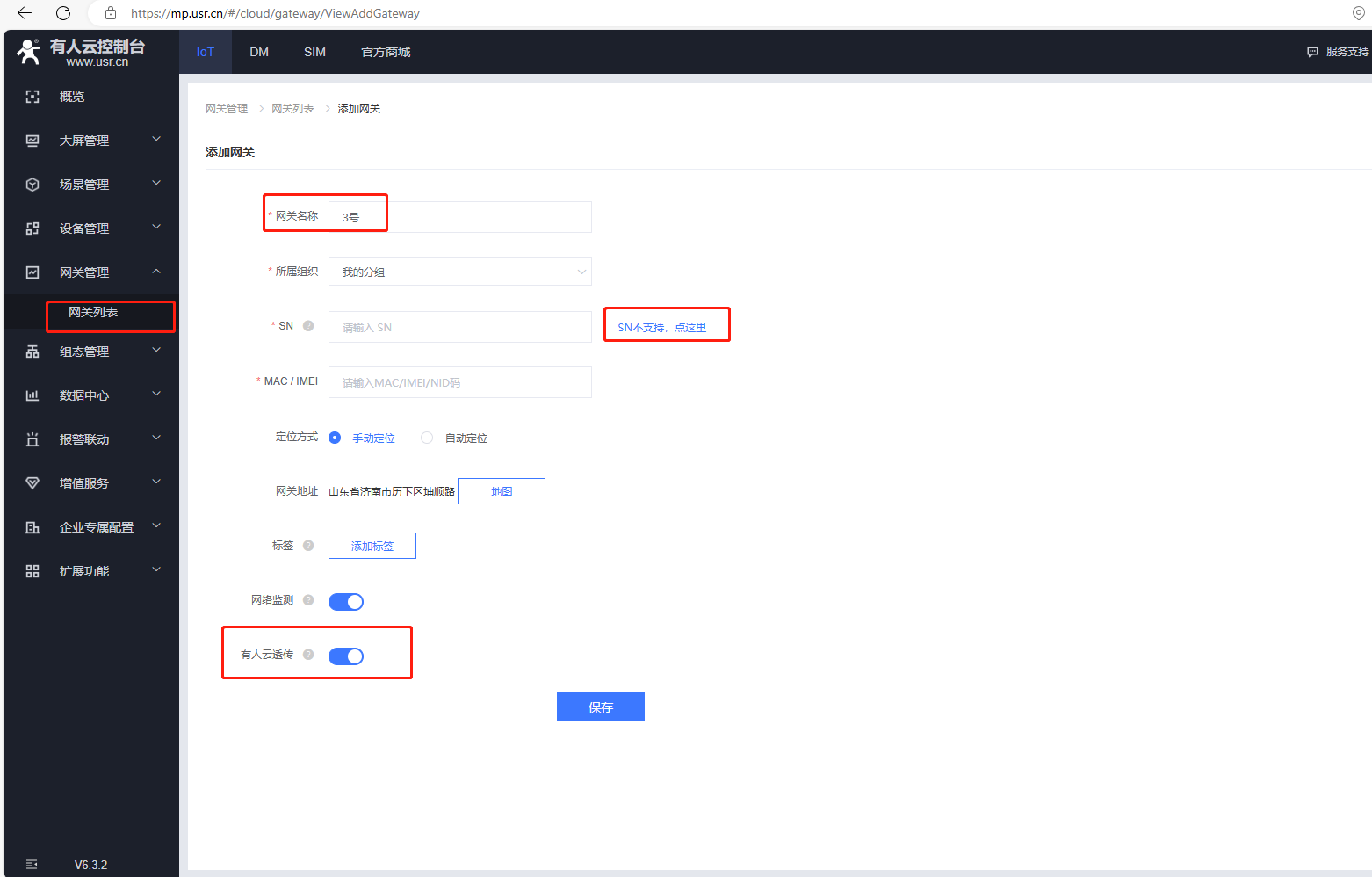

1、點擊網關管理，網關列表，點擊添加，點擊添加。
2、USR-VCOM虛擬串口添加，點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透傳。
網關添加成功
您的網關SN為： 00004291000000000003； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載虛擬串口軟件，在虛擬串口軟件中把系統分配的SN和通訊密碼進行配置。
六、有人云建透傳組

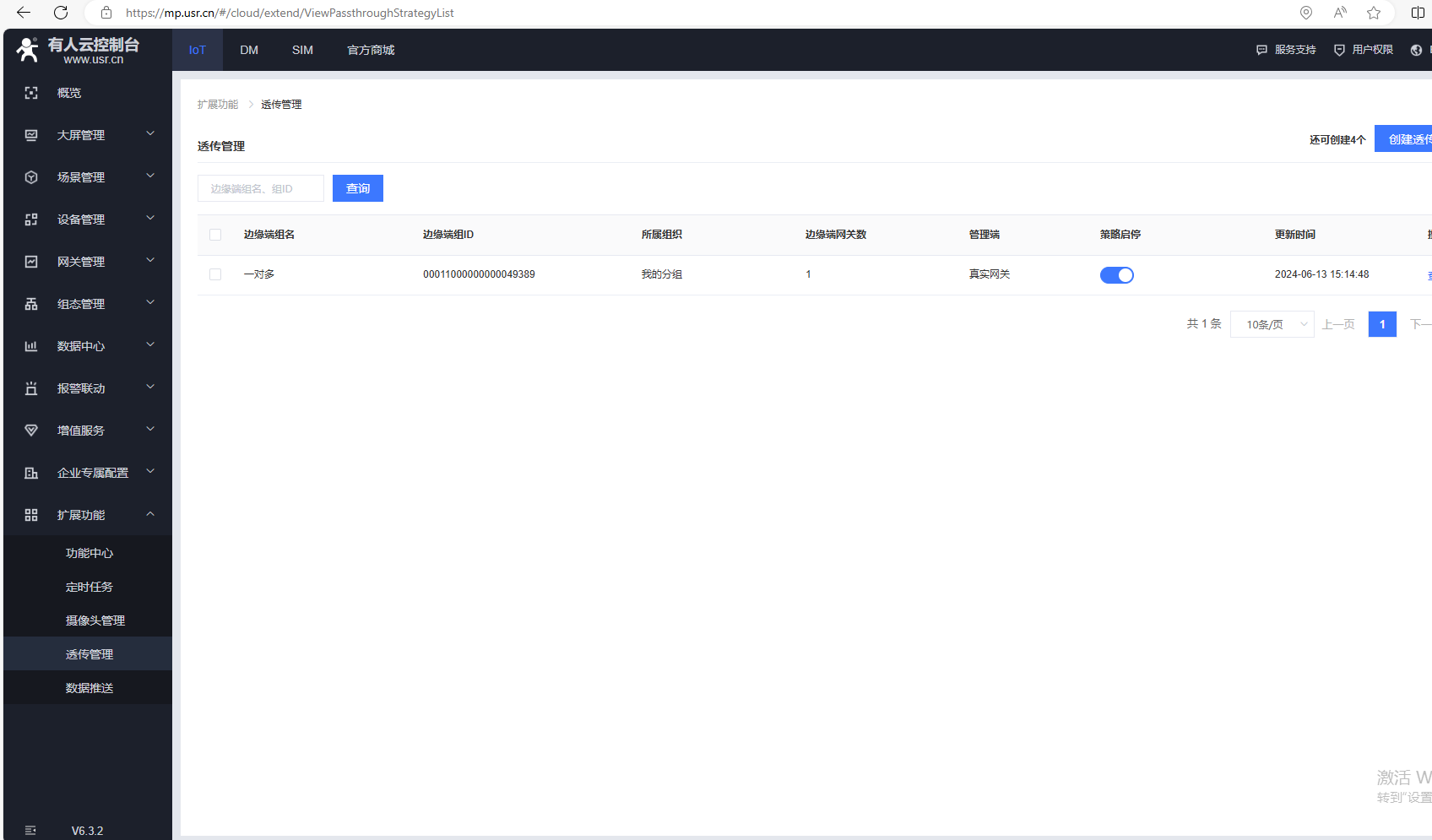

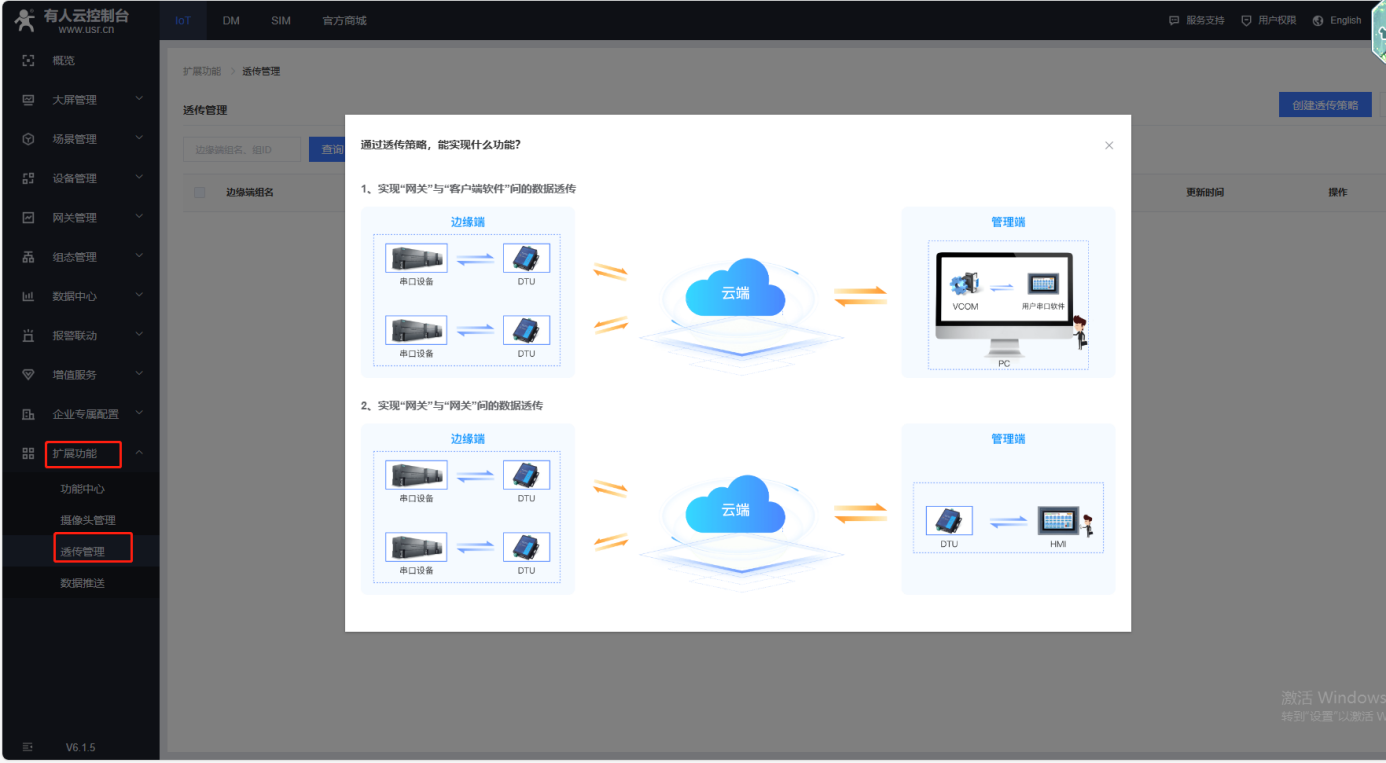

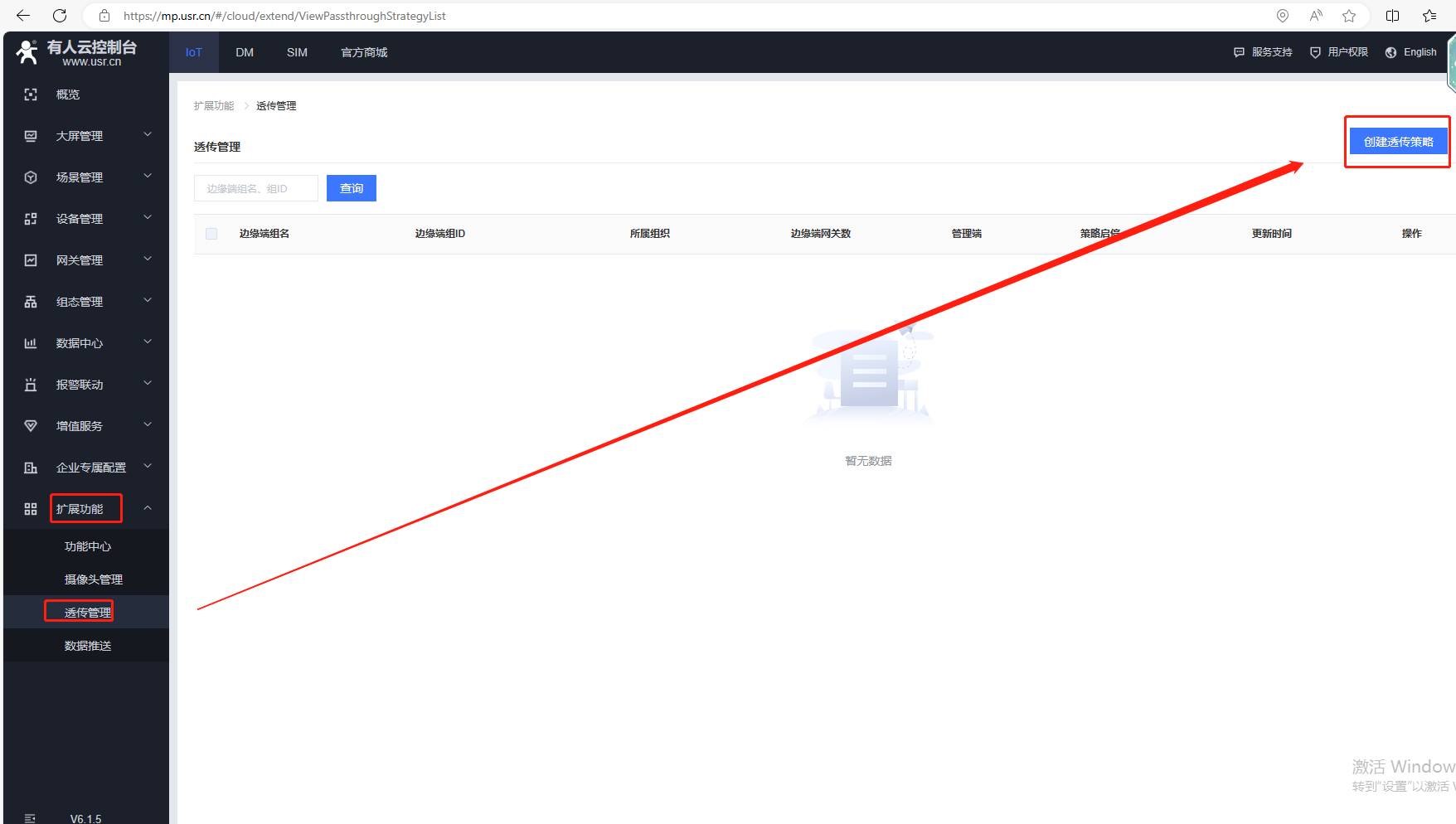

1、擴展功能，透傳管理，創建一個透傳策略

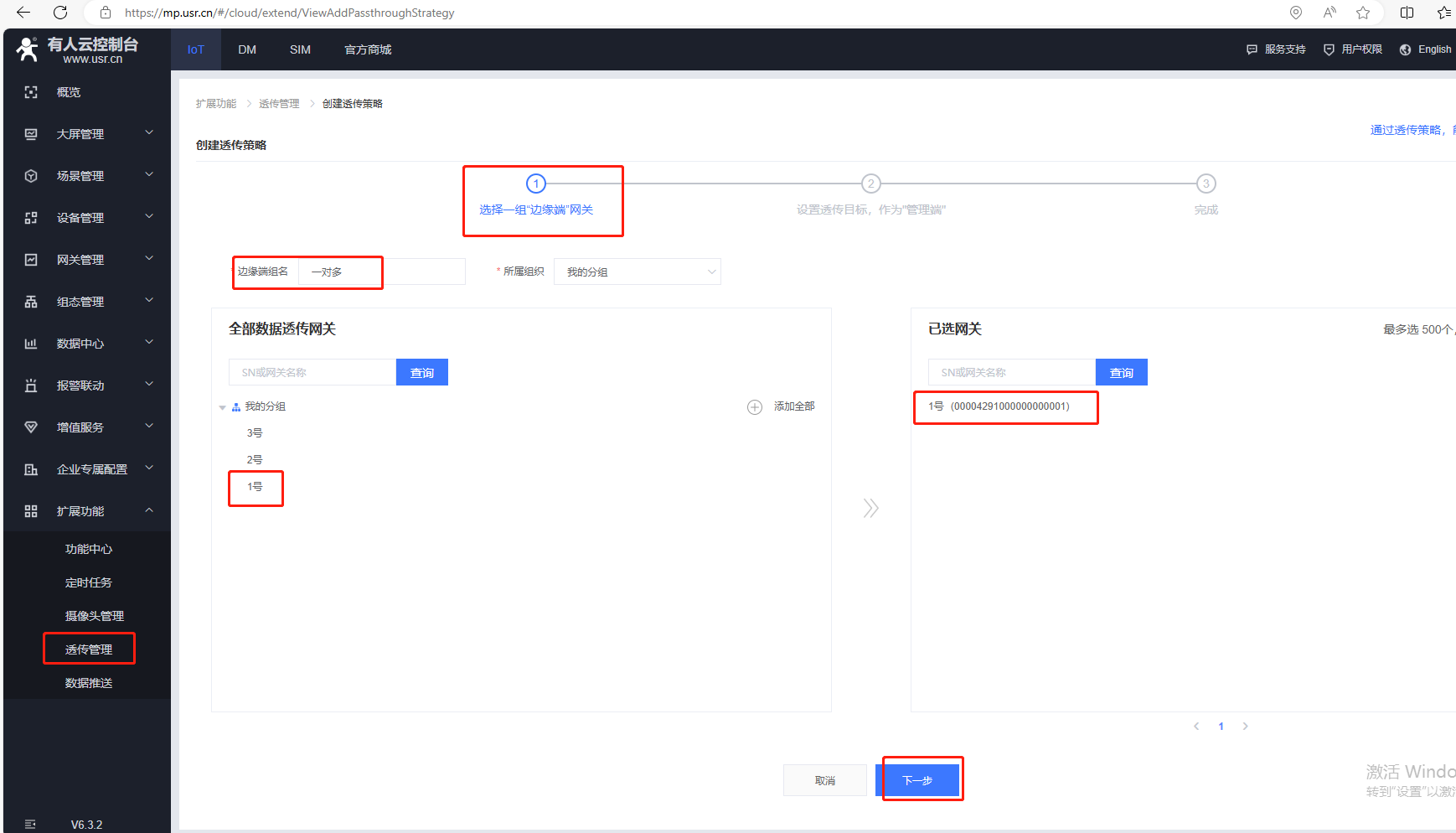

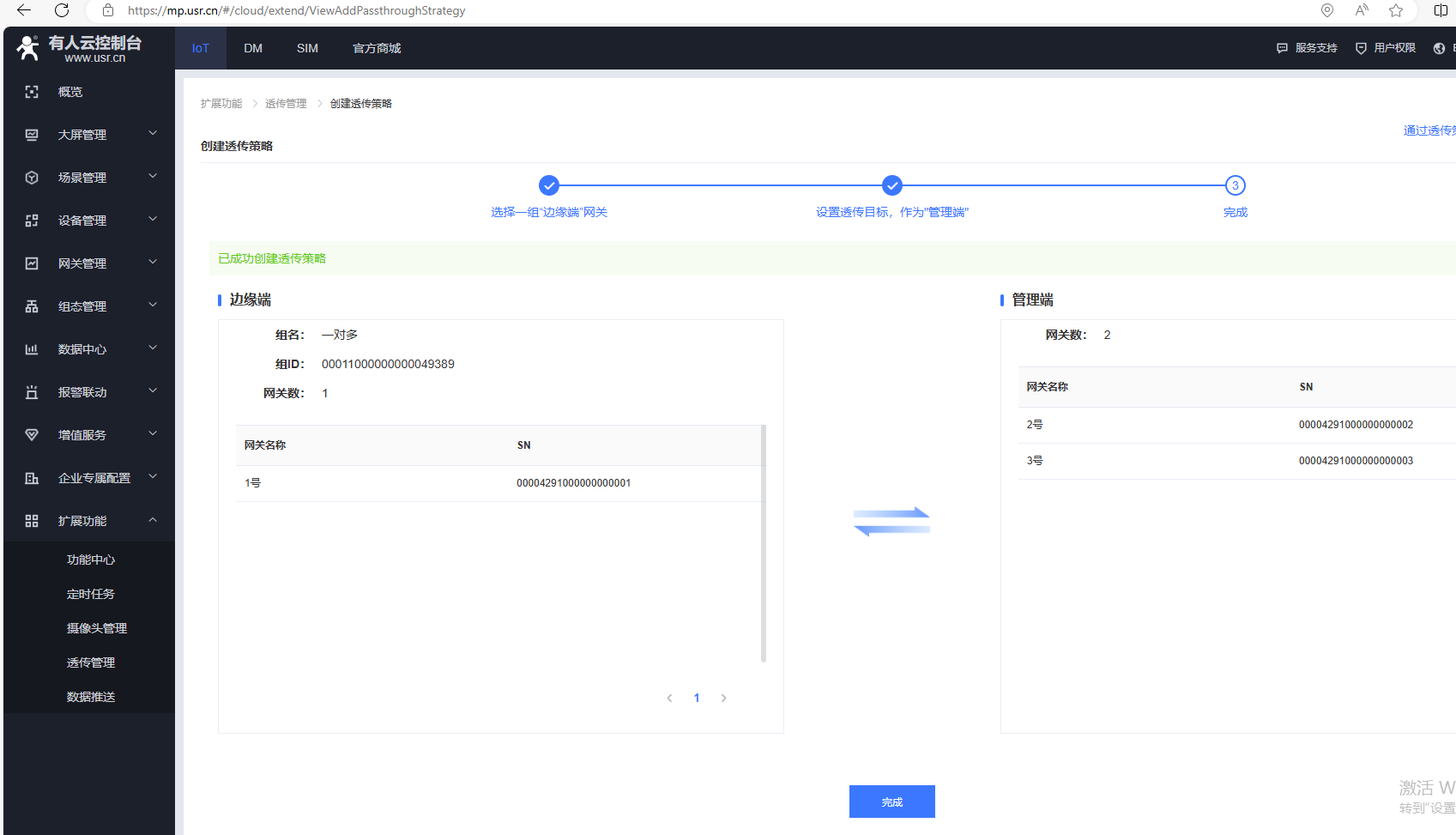

2、選擇邊緣端網關，添加的USR-N510 1號設備

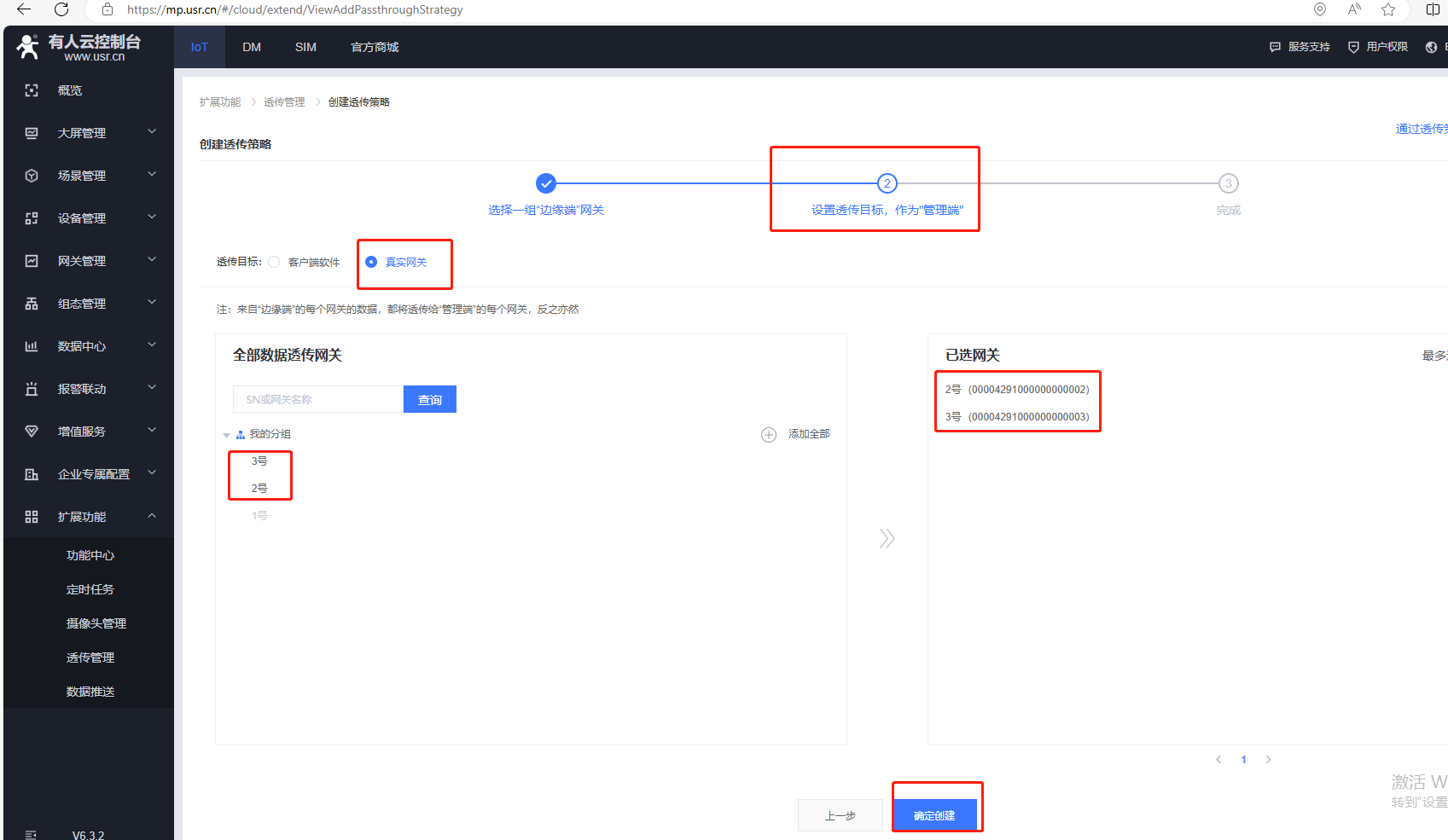

3、選擇管理端，選添加的USR-VCOM 2號設備、3號設備做管理端
七、創建虛擬串口
1、電腦下載并安裝虛擬串口軟件V3.7.2.529版本
下載安裝之前，需要關閉防火墻。

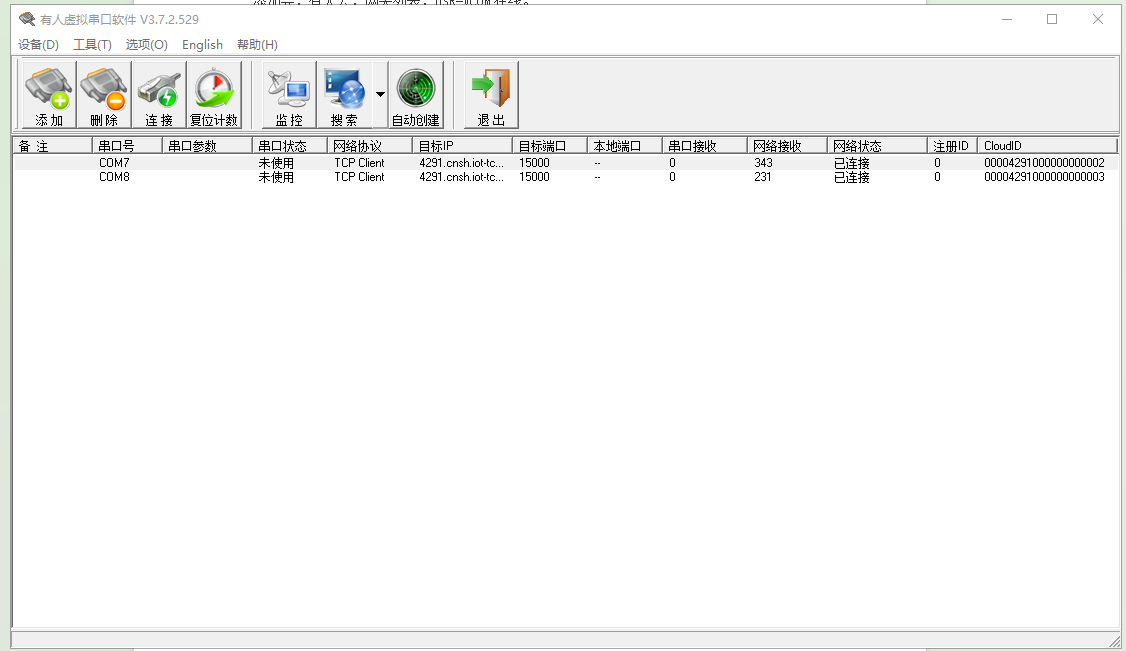

2、創建2個虛擬串口

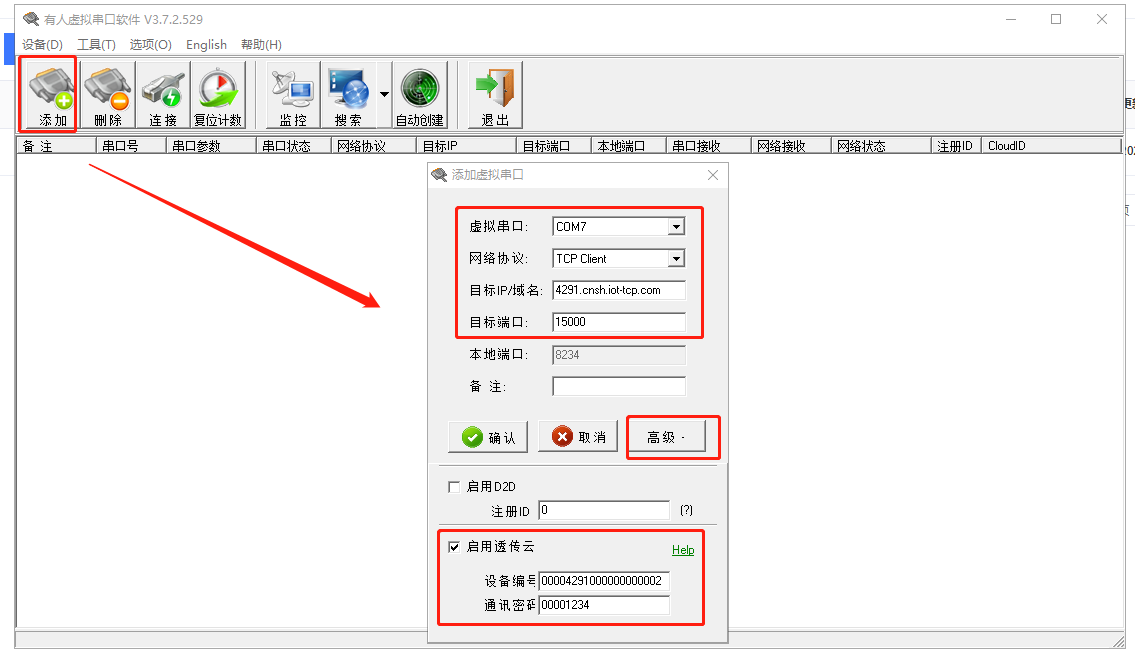

（1）點擊添加，用空閑的COM7作為虛擬串口的COM口號。
網絡協議：TCP client客戶端
目標地址4291.cnsh.iot-tcp.com和目標端口號15000
高級設置開啟透傳云，輸入有人云添加設備的編號ID 00004291000000000002和密碼00001234，點擊確認。

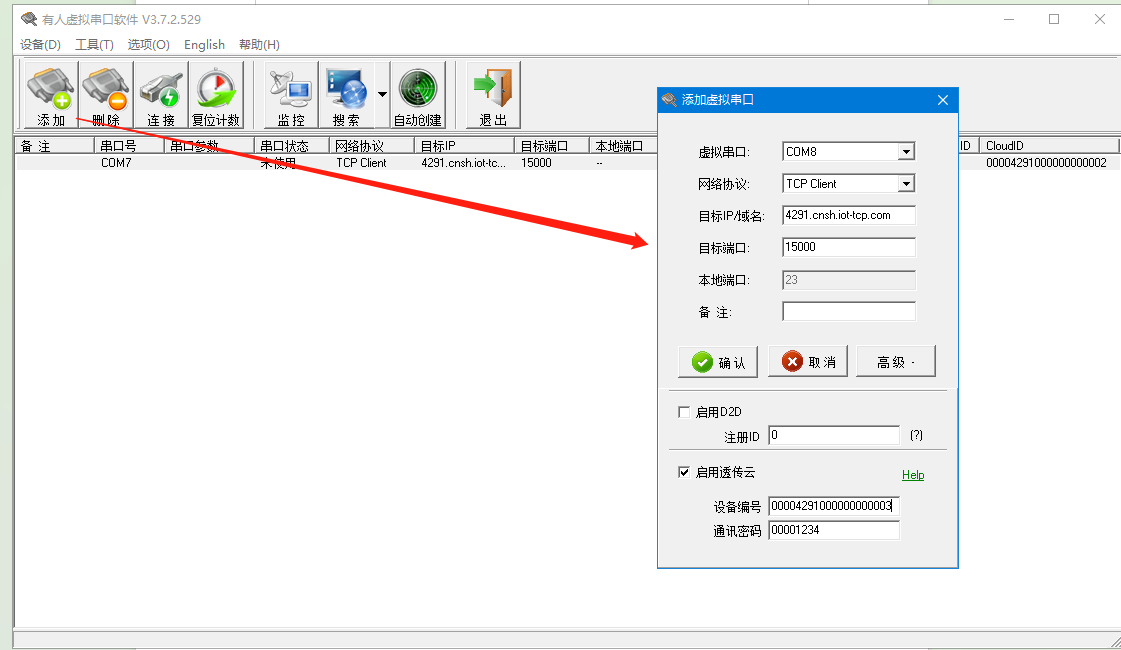

（2）點擊添加，用空閑的COM8作為虛擬串口的COM口號。
網絡協議：TCP client客戶端
目標地址4291.cnsh.iot-tcp.com和目標端口號15000
高級設置開啟透傳云，輸入有人云添加設備的編號ID 00004291000000000003和密碼00001234，點擊確認。
添加完，有人云，網關列表，USR-VCOM在線。
八、通訊測試

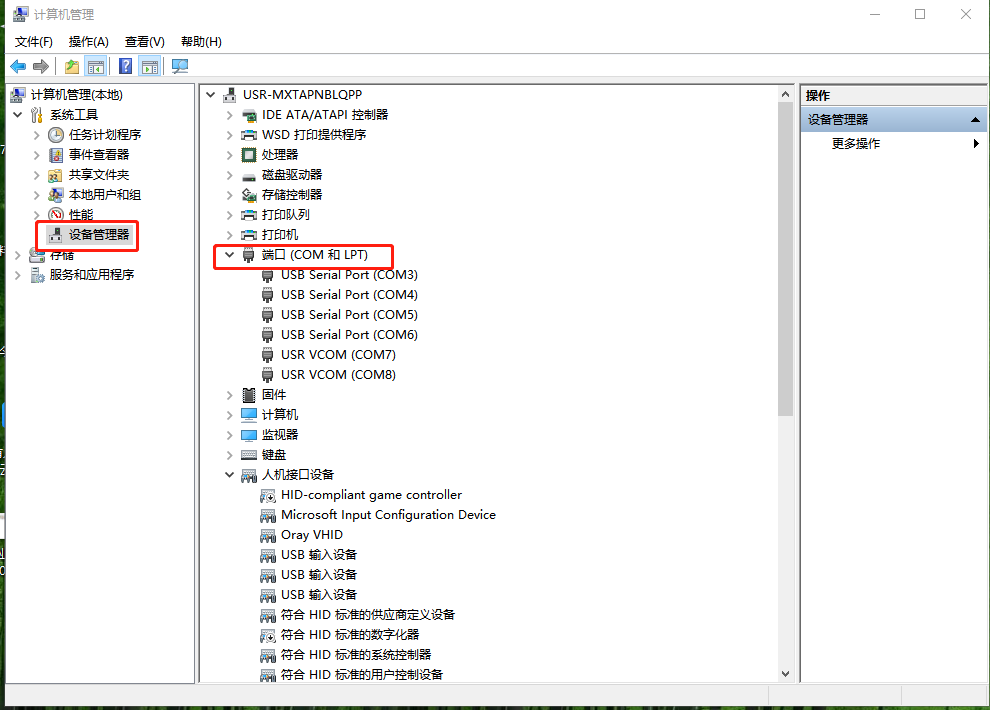

1、電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看新建的虛擬串口COM7、COM8。

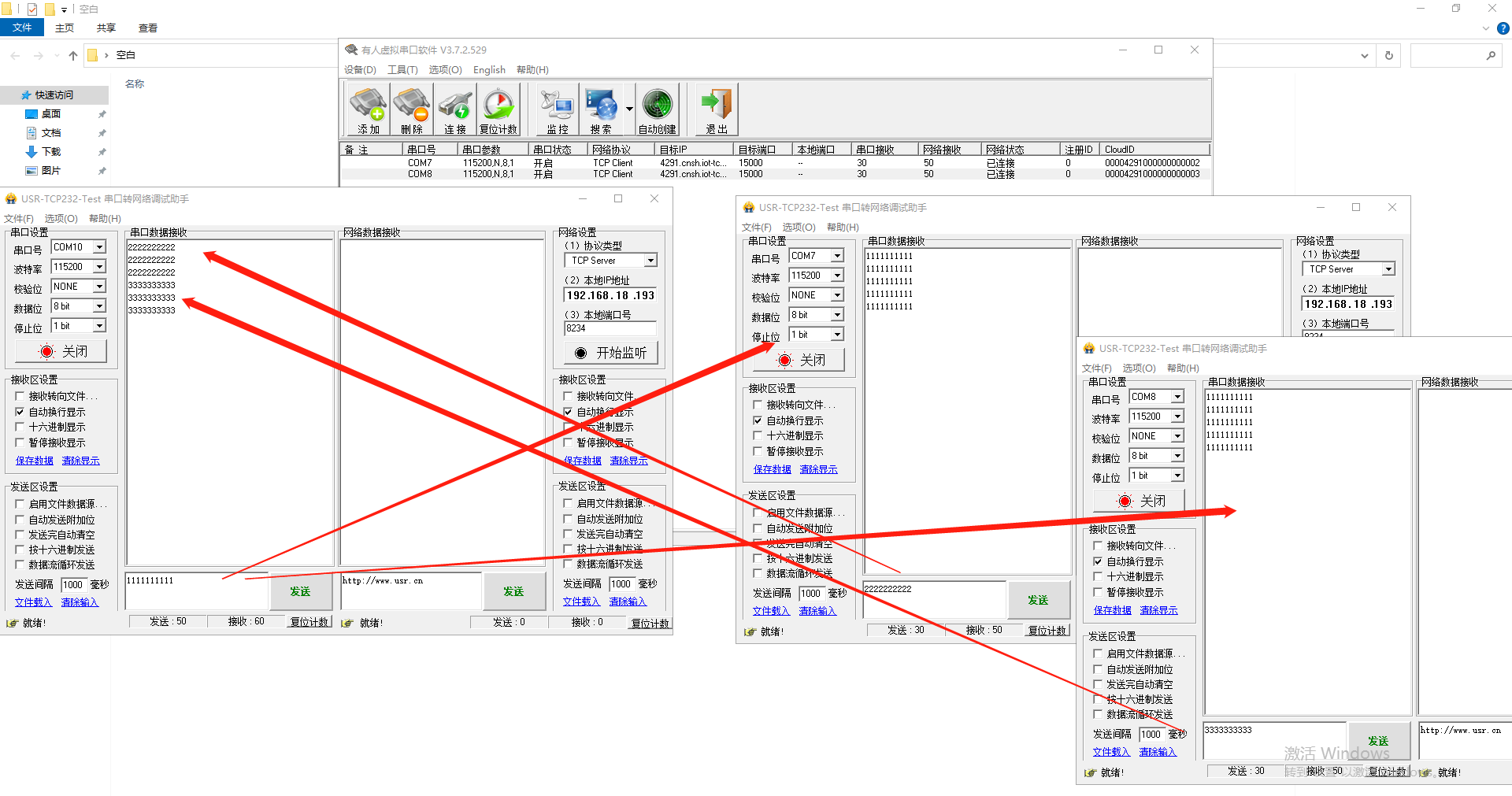

打開3個串口助手，分別用USR-N510實際USB串口COM10打開串口，另外2個串口助手用虛擬串口COM7、COM8打開串口。
2、USR-N510實際串口和兩個虛擬串口之間測試數據通訊。
編寫人：金志方 編寫日期：2024-07-29
審核人：金志方 審核日期：2024-07-29
訂正版本：V1.0 訂正內容：初稿
