　　WIFI模塊的測試說明：

　　本測試是模塊默認設置連接電腦測試通信。

　　測試目的：

　　測試模塊的通信是否正常。

　　一、要下載的軟件

　　說明書：http://www.ggxxsw.cn/Download/91.html

　　設置軟件：http://www.ggxxsw.cn/Download/31.html

　　測試軟件：http://www.ggxxsw.cn/Download/27.html

　　虛擬串口軟件：http://www.ggxxsw.cn/Download/354.html

　　二、 測試

　　(1) WIFI串口服務器的參數：

　　WIFI串口服務器的初始參數：

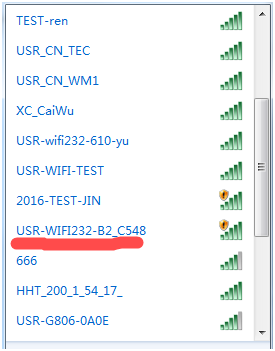

• WIFI串口服務器默認的SSID為：USR-WIFI232-B2_XXXX：(XXXX是WIFI串口服務器MAC的后四位)
• WIFI串口服務器加密方式默認為：open，none;
• 用戶串口參數默認為：57600，8，1，None;
• 網絡參數默認值：TCP，Sever，8899，10.10.100.254
• WIFI串口服務器本身IP地址：10.10.100.254

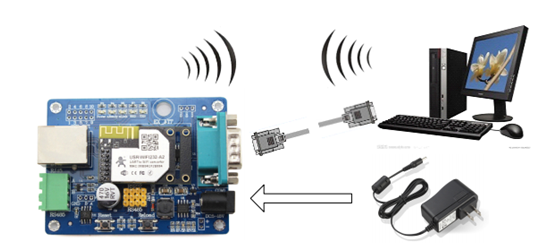

　　(2) 硬件連接

　　將模塊插在底板上，可以是我們的底板也可以自己制作底板，如果客戶自己設計底板，reload引腳要接4.7k-10k的上拉電阻。測試底板串口連接電腦串口。

　　(3)關閉防火墻以及禁用無關網卡

　　按路徑：控制面板》網絡和Internet》網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

　　(4) 數據傳輸測試

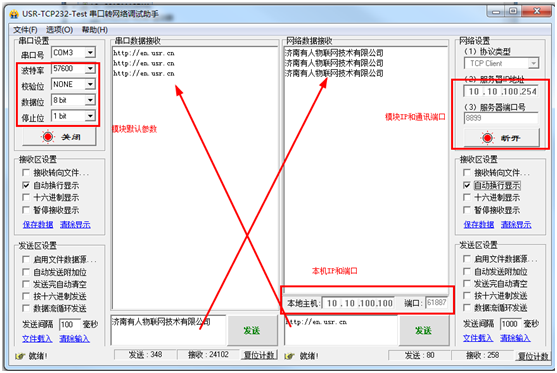

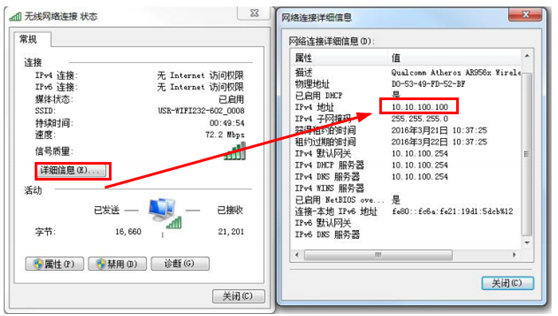

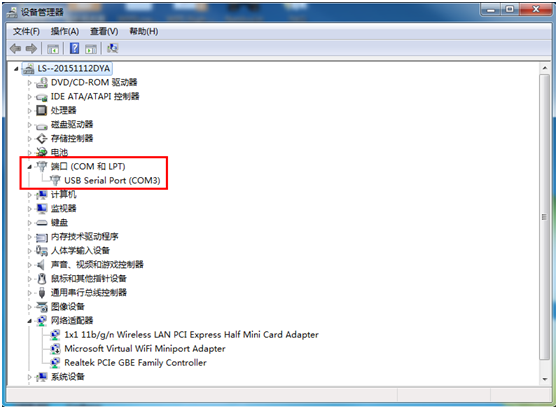

　　打開串口調試助手USR-WIFI232-Test。查詢電腦串口號，本例中的串口為COM3，A2/B2做Server，IP地址為：10.10.100.254。電腦做Client，去連接server，IP地址為10.10.100.100。

　　TCP Client與TCP Server建立連接后，即可進行數據傳輸。

　　3 虛擬串口的用法

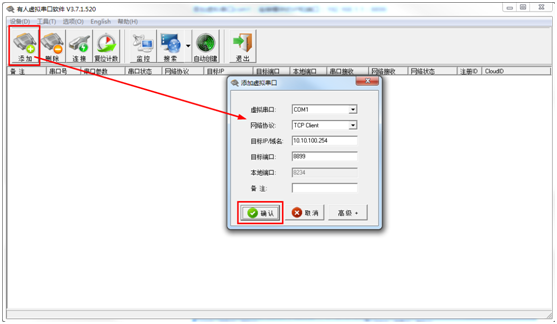

　　打開虛擬軟件，添加虛擬串口COM1，設置為TCP client模式，連接模塊的IP和端口：10.10.100.254，,8899

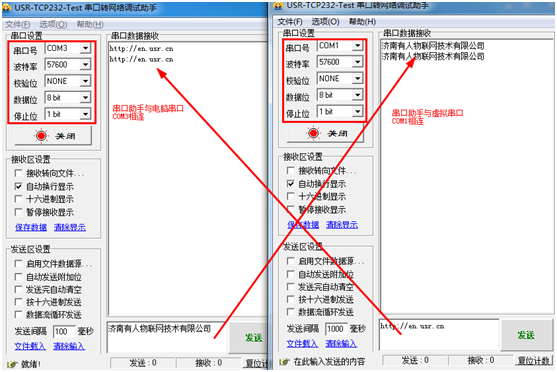

　　打開兩個串口調試助手，分別設置如下圖。

　　4 常用案例

　　(1) WIFI模塊串口透明傳輸設置具體步驟：http://www.ggxxsw.cn/Faq/15.html

　　(2) WiFi模塊連接外網服務器的設置方法:http://www.ggxxsw.cn/Faq/64.html

　　(3) WiFi高性能系列模塊加入普通路由器的網絡設置方法:http://www.ggxxsw.cn/Faq/76.html

　　(4) 虛擬串口軟件，添加虛擬串口失敗問題:http://www.ggxxsw.cn/Faq/119.html
