USR-TCP232-T2連接有人云（V6版本)云端輪詢示例
一、資料下載
USR-TCP232-T2 說明書下載鏈接：http://www.ggxxsw.cn/Download/365.html
USR-TCP232-T2 軟件設計手冊下載鏈接：http://www.ggxxsw.cn/Download/366.html
USR-TCP232-T2 規格書官網下載鏈接：http://www.ggxxsw.cn/Download/1262.html
USR-TCP232-T2 設置軟件官網下載鏈接：http://www.ggxxsw.cn/Download/257.html
如果有實際MODBUS RTU串口從機設備，可以直接接產品串口，串口參數設置一致，測試有人云云端輪詢采集從機數據功能。
如果沒有實際串口從機設備，用于調試產品功能，可以找USB串口線，電腦百度去網上下載MODBUS SLAVE 調試軟件，安裝到電腦，模擬實際串口MODBUS RTU從機設備。
二、硬件連接
1、所需物品
USR-TCP232-T2 產品 1臺
超五類網線 1根
筆記本電腦 1臺
可以上外網的路由器1個
2、硬件連接

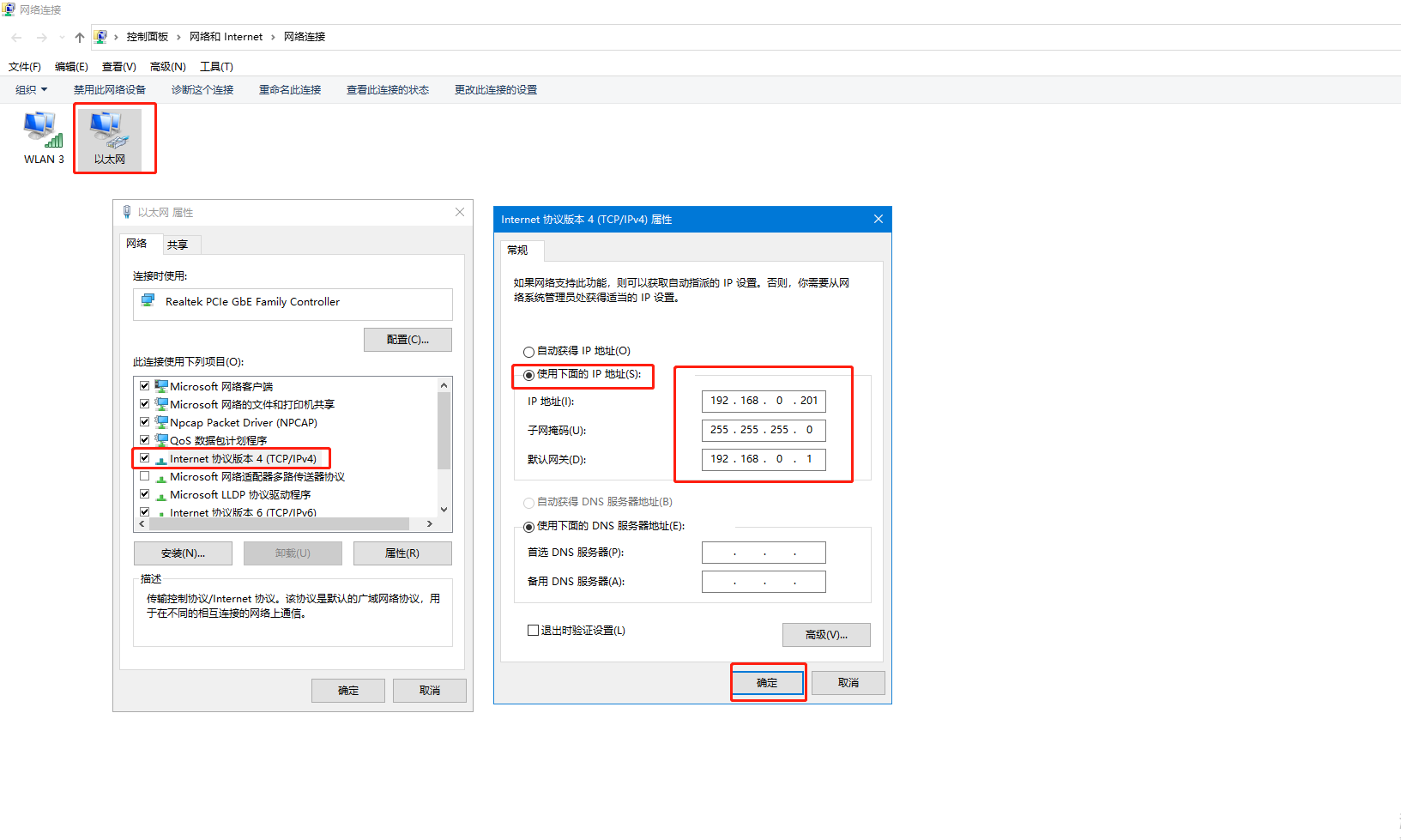

USR-TCP232-T2 網線和電腦直連，電腦設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1，構成局域網，然后產品接3.3V直流穩壓電源上電。
電腦關閉防火墻，禁用其他網卡。
電腦提前下載打開M0設置軟件和網絡調試助手。
3、查看端口號

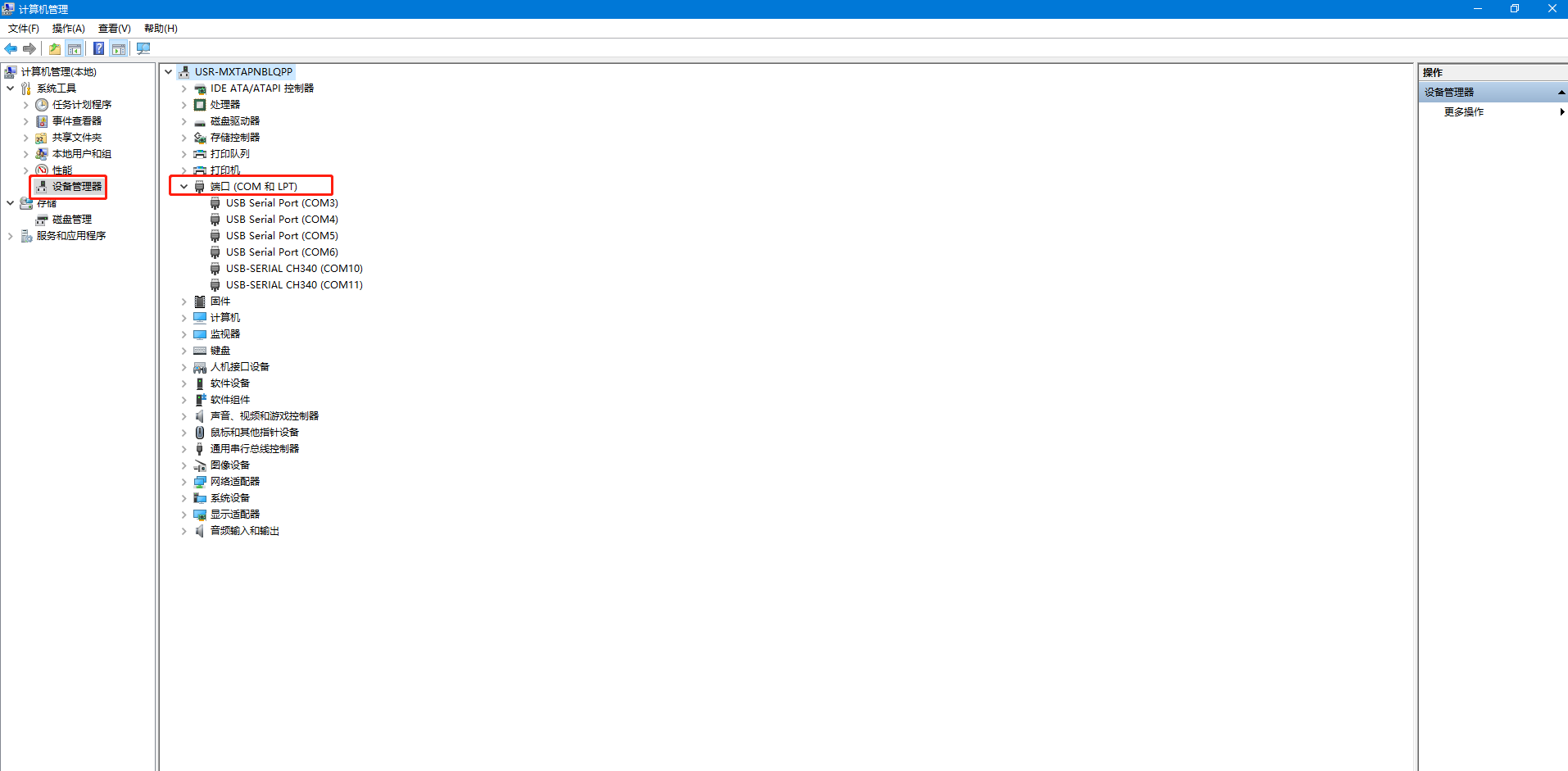

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR的USB-RS232串口線COM口號，COM3。
三、有人云參數設置
1、登錄有人云賬號

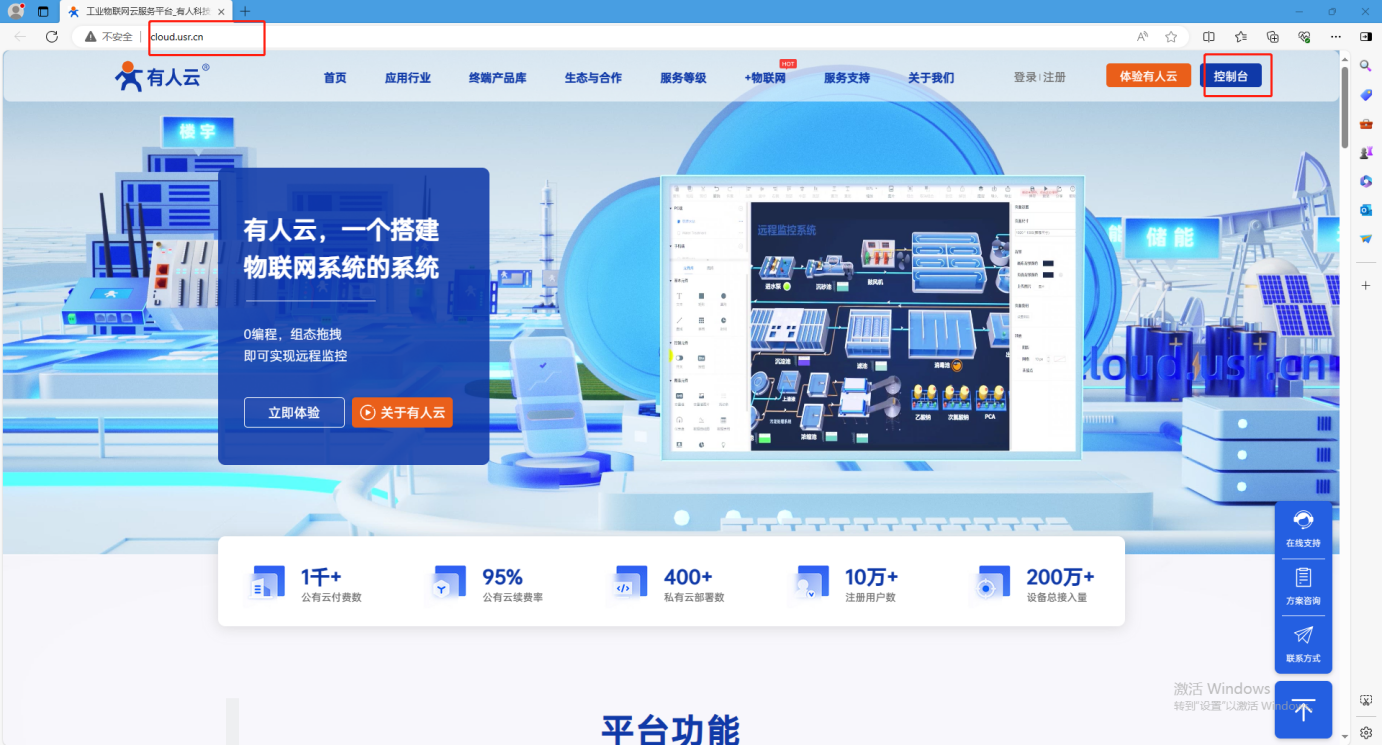

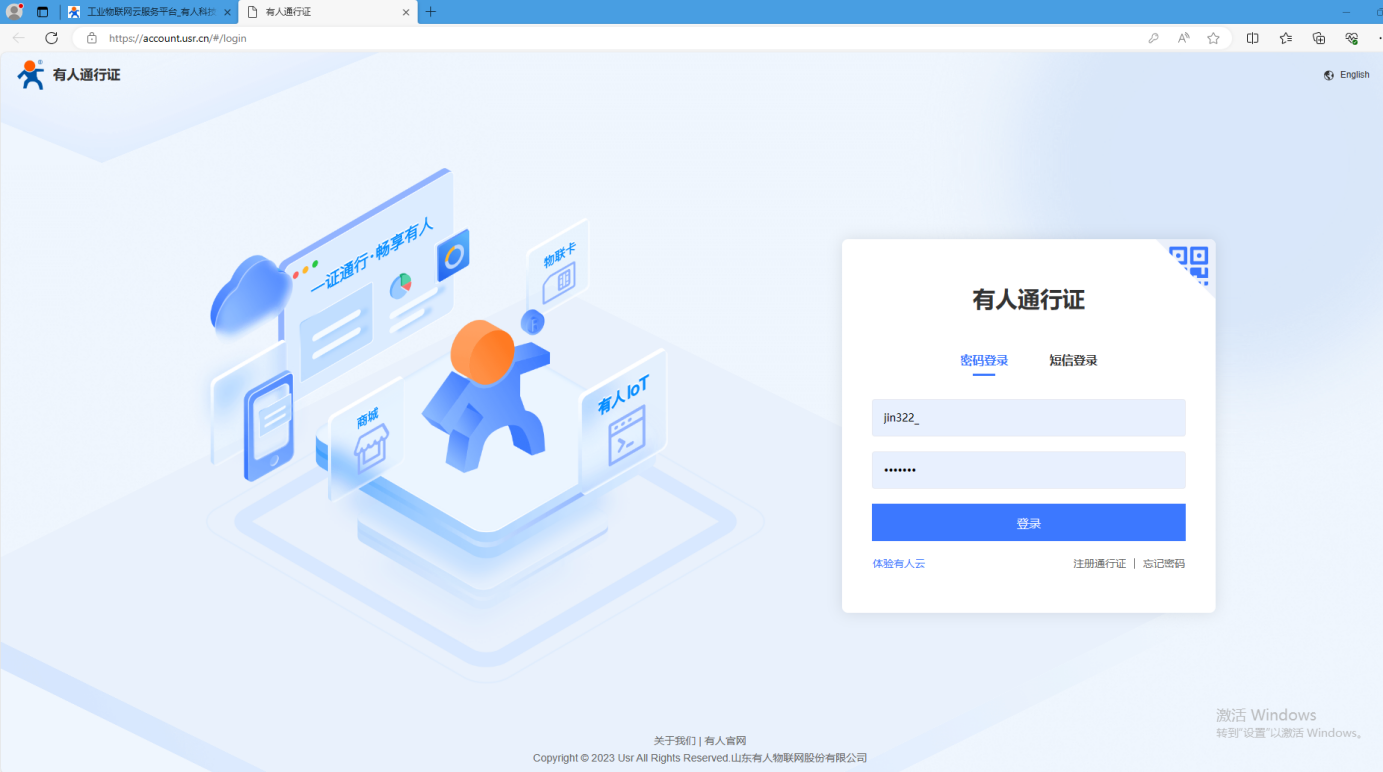

www.ggxxsw.cn 點擊有人云跳轉到登錄頁面。
2、添加USR-TCP232-T2設備

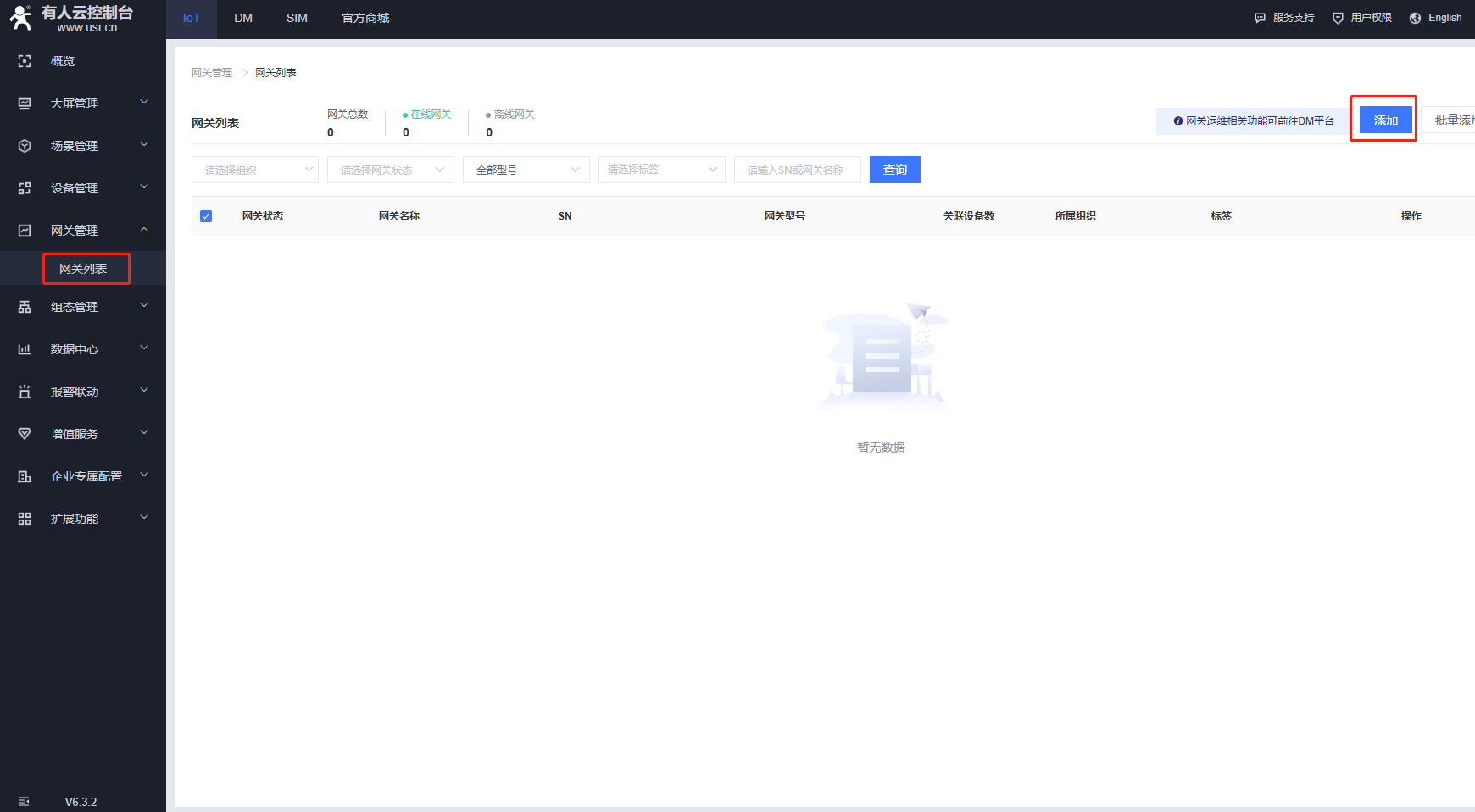

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

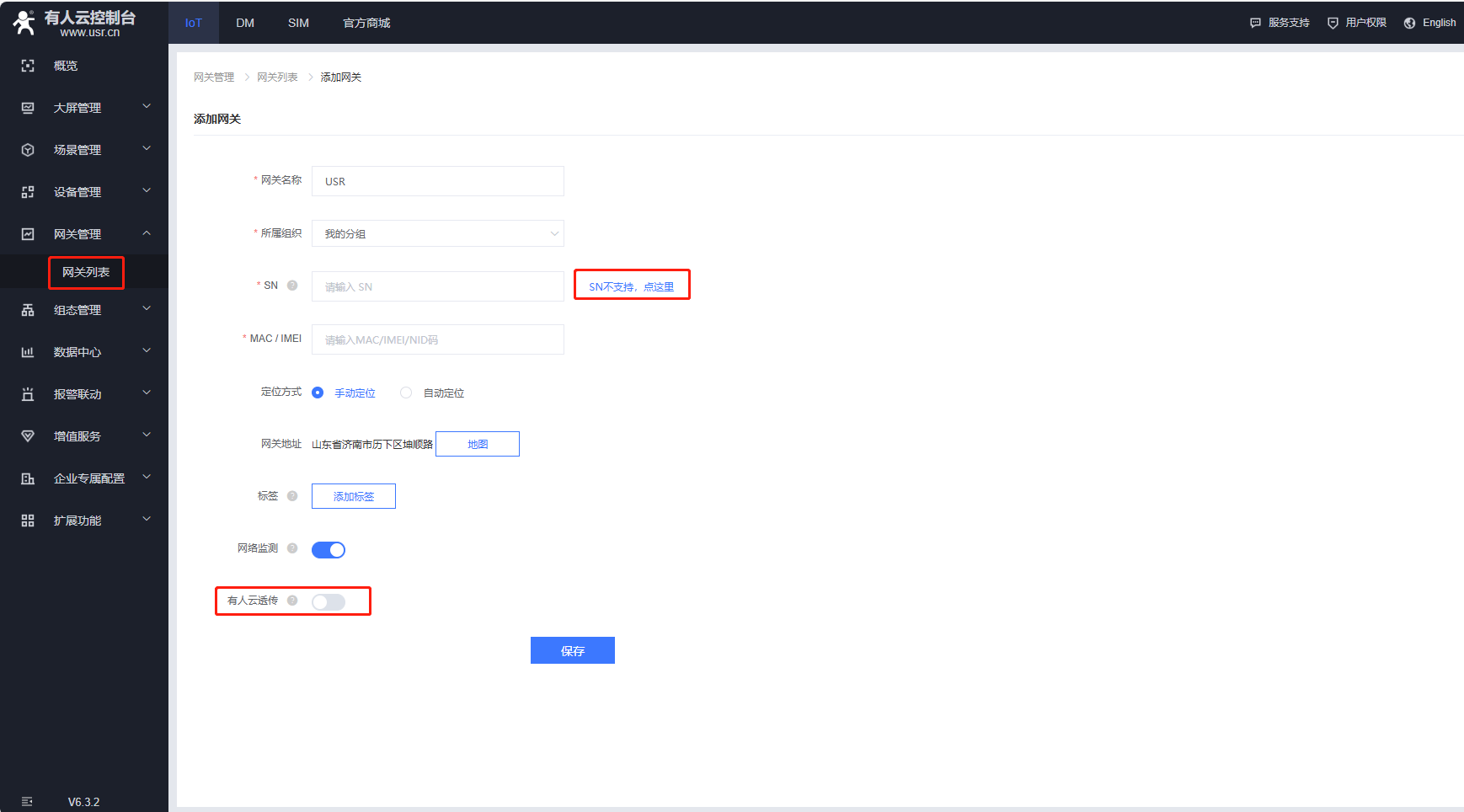

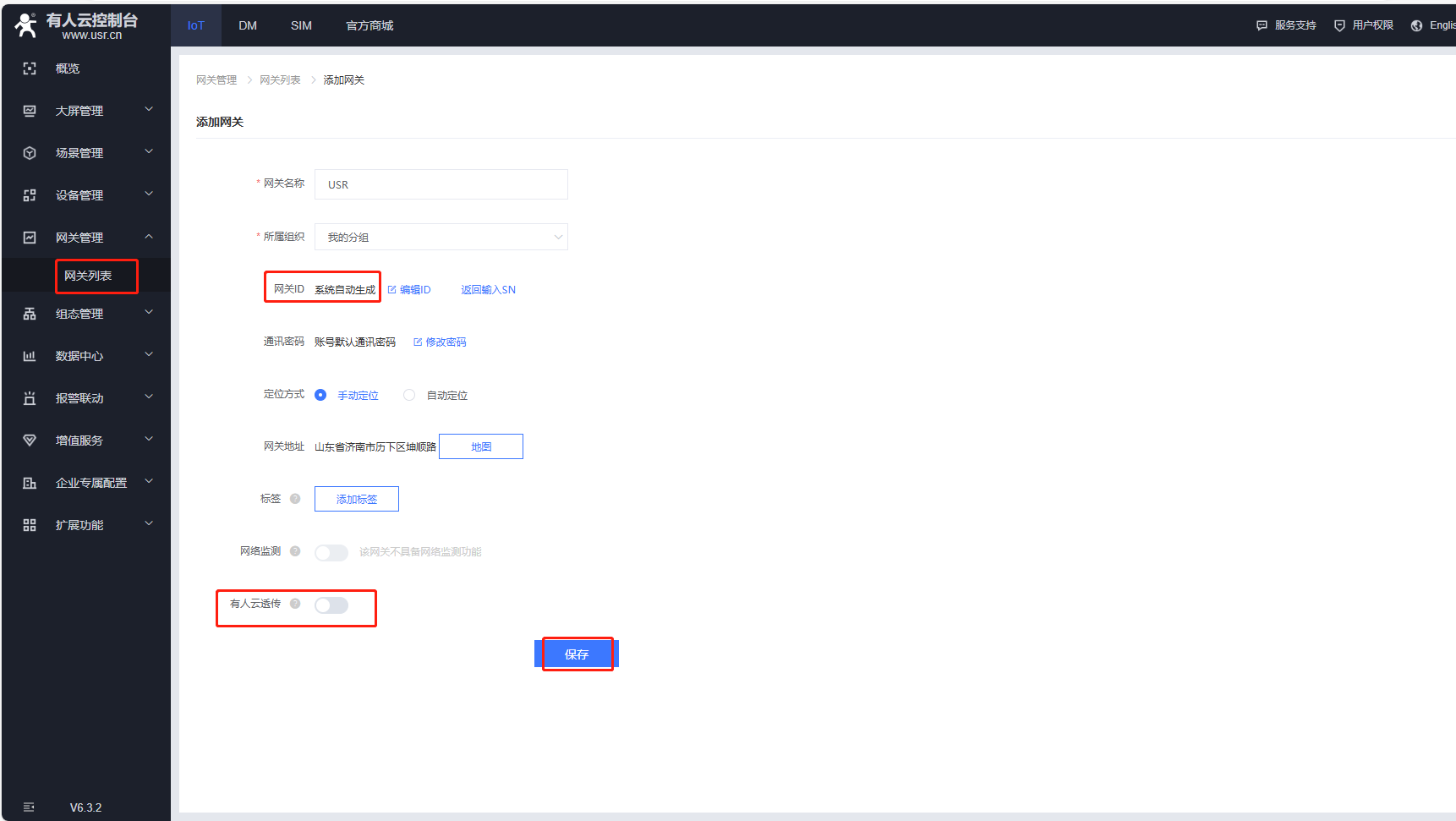

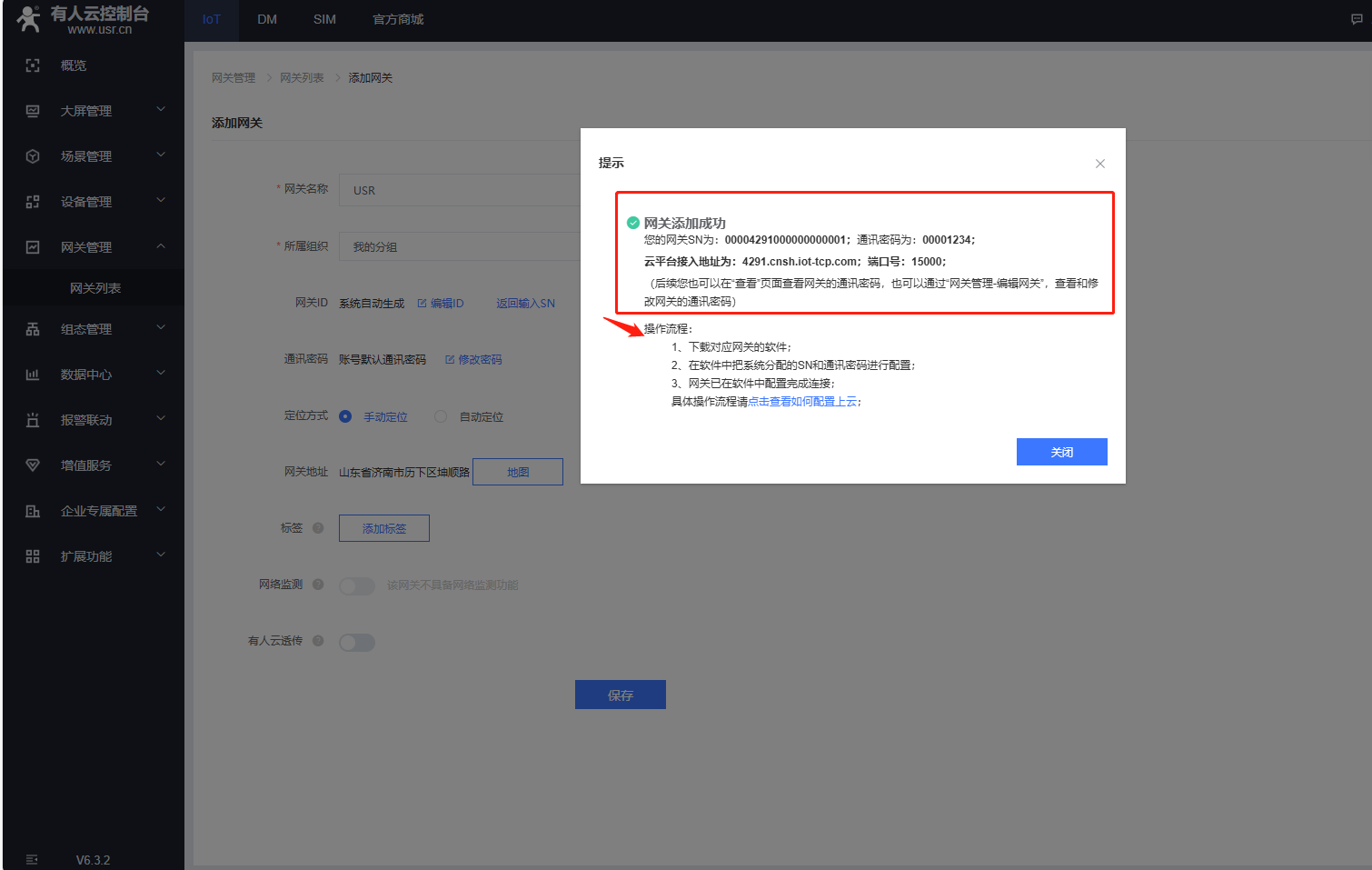

（2）USR不支持SN添加有人云的產品，在有人云添加網關的時候，點擊SN不支持點這里，自動生成ID和密碼，有人云透傳需要關閉，最后點擊保存。

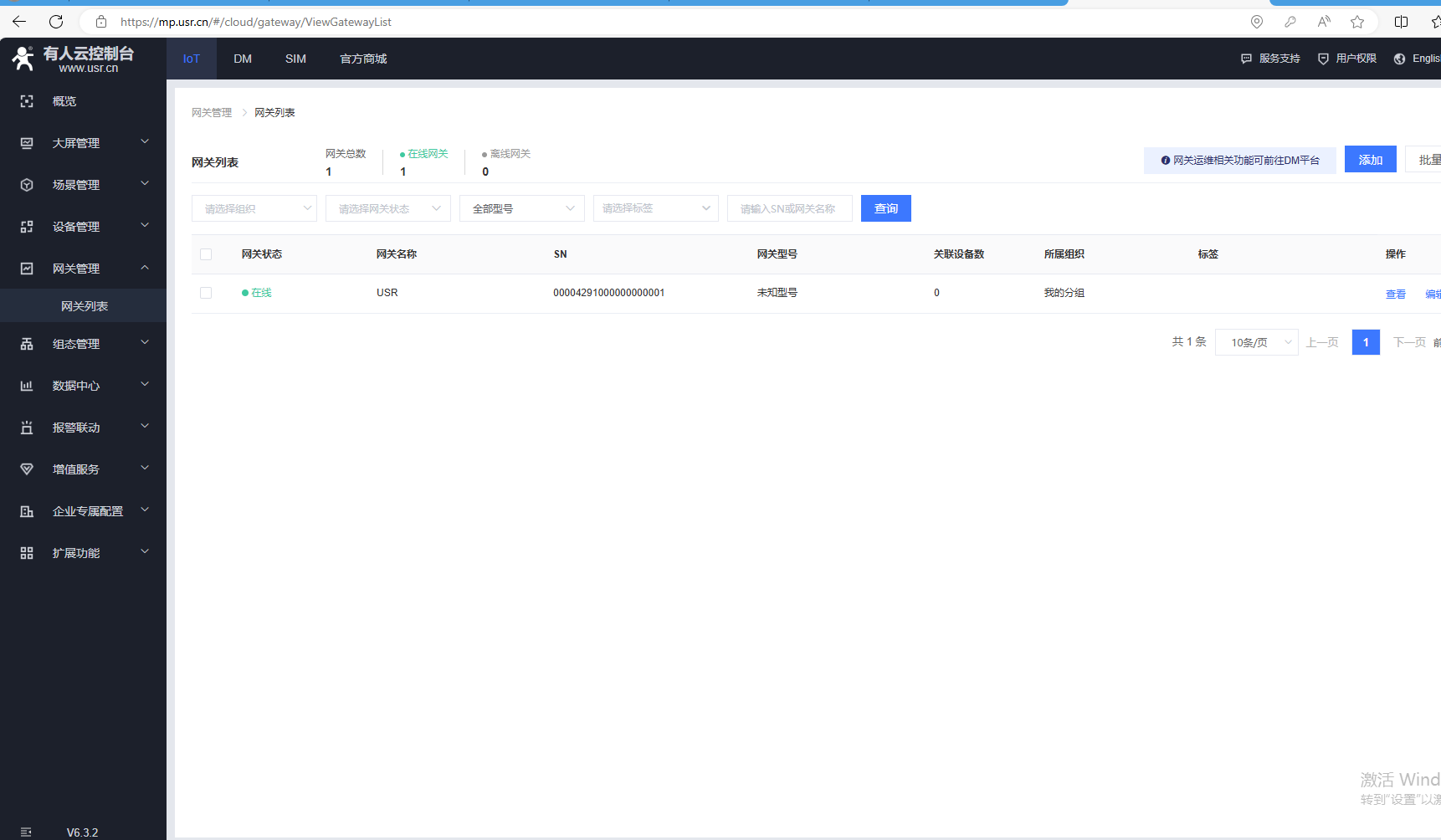

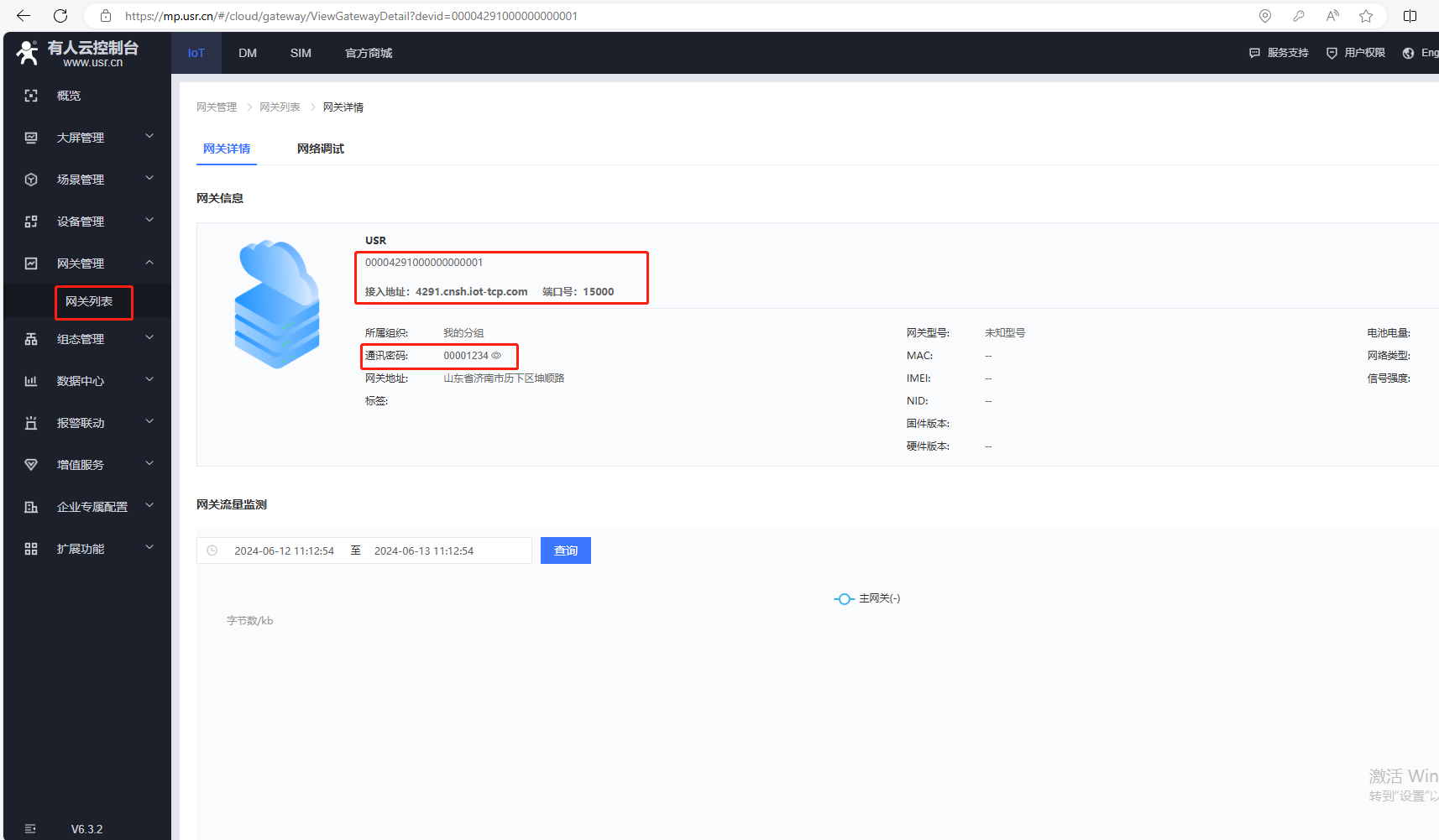

（3）添加完成，返回網關列表。

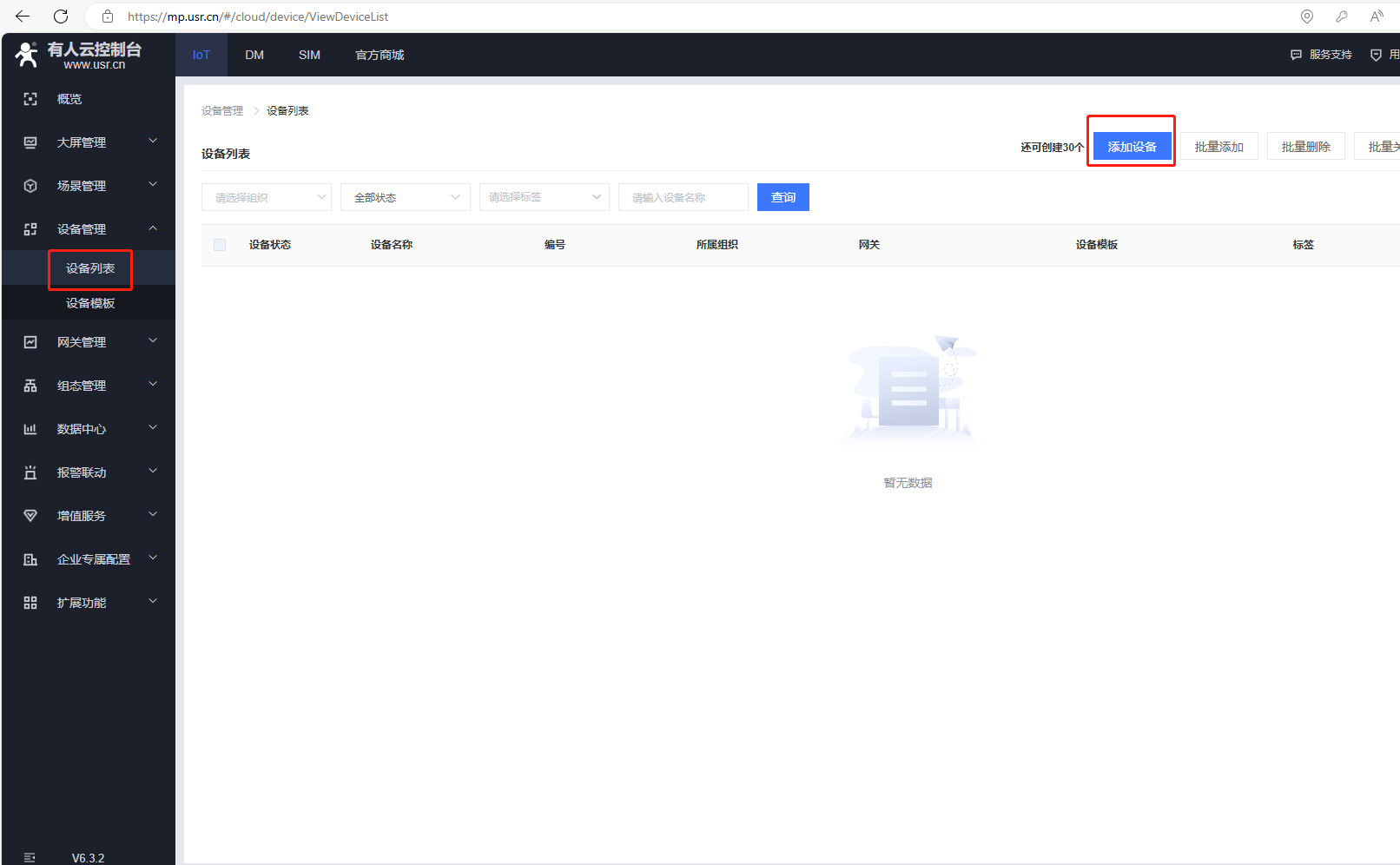

（4）添加設備，點擊設備管理，點擊設備列表，點擊添加設備。

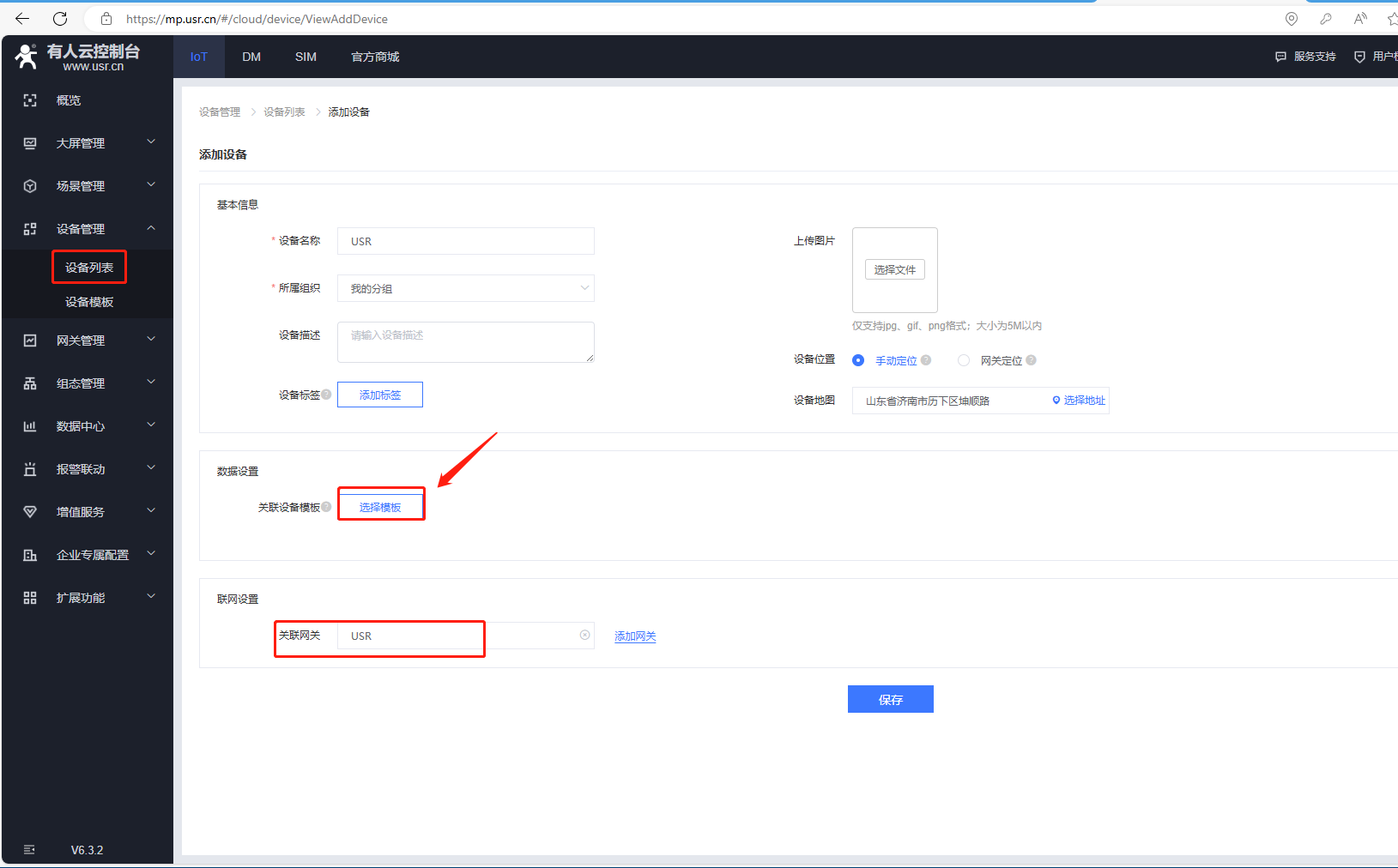

（5）添加模板，輸入設備名稱，點擊選擇模板。

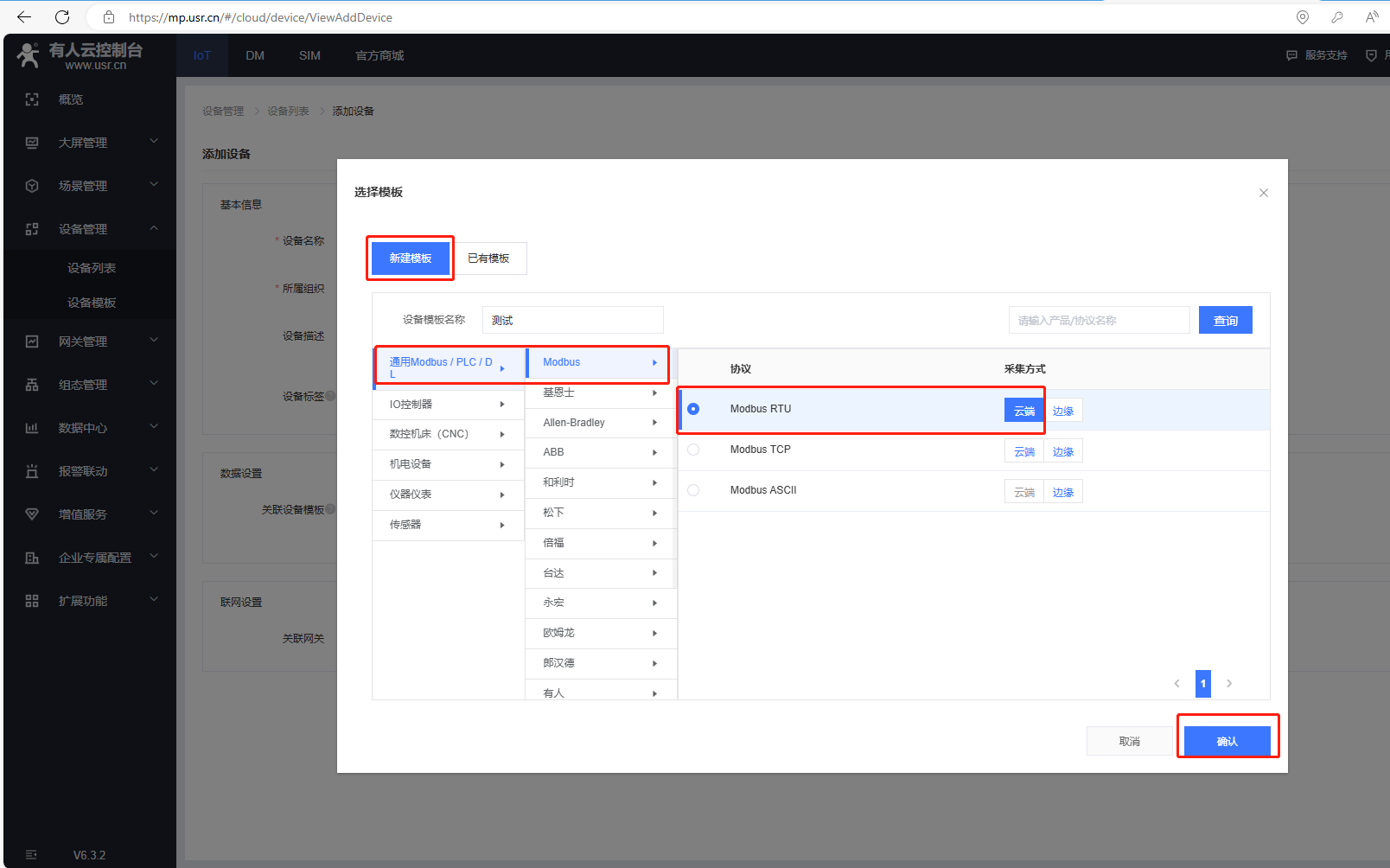

選擇新建模板，輸入設備模板名稱，通用Modbus/PLC/DL，選擇Modbus，協議選擇Modbus Rtu，采集方式云端，最后確認。

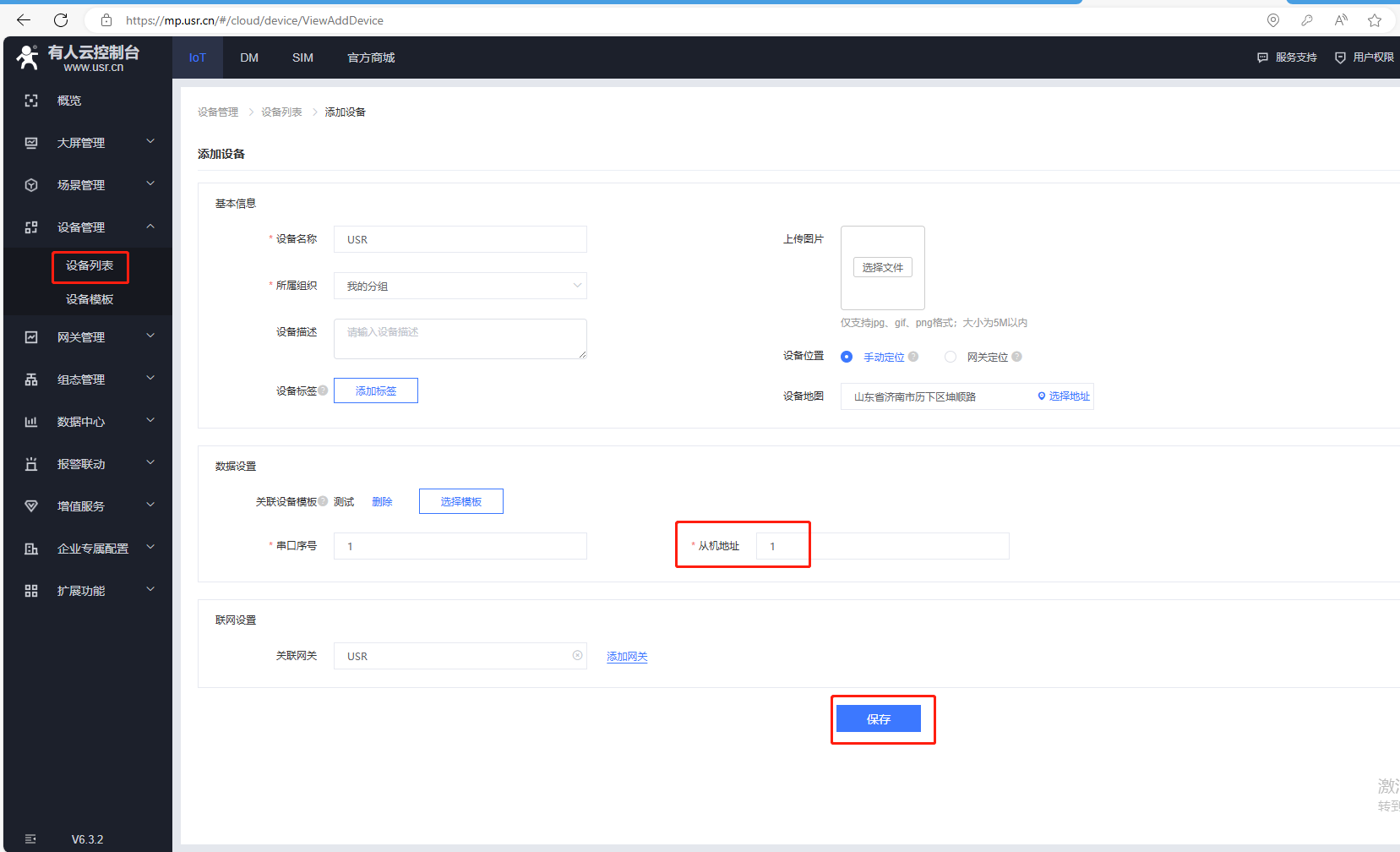

（6）添加從機，串口序號默認1，從機地址1（實際應用，填所接串口設備的十進制從機地址號）
聯網設置，關聯網關選擇自身設備，USR，最后點擊保存。

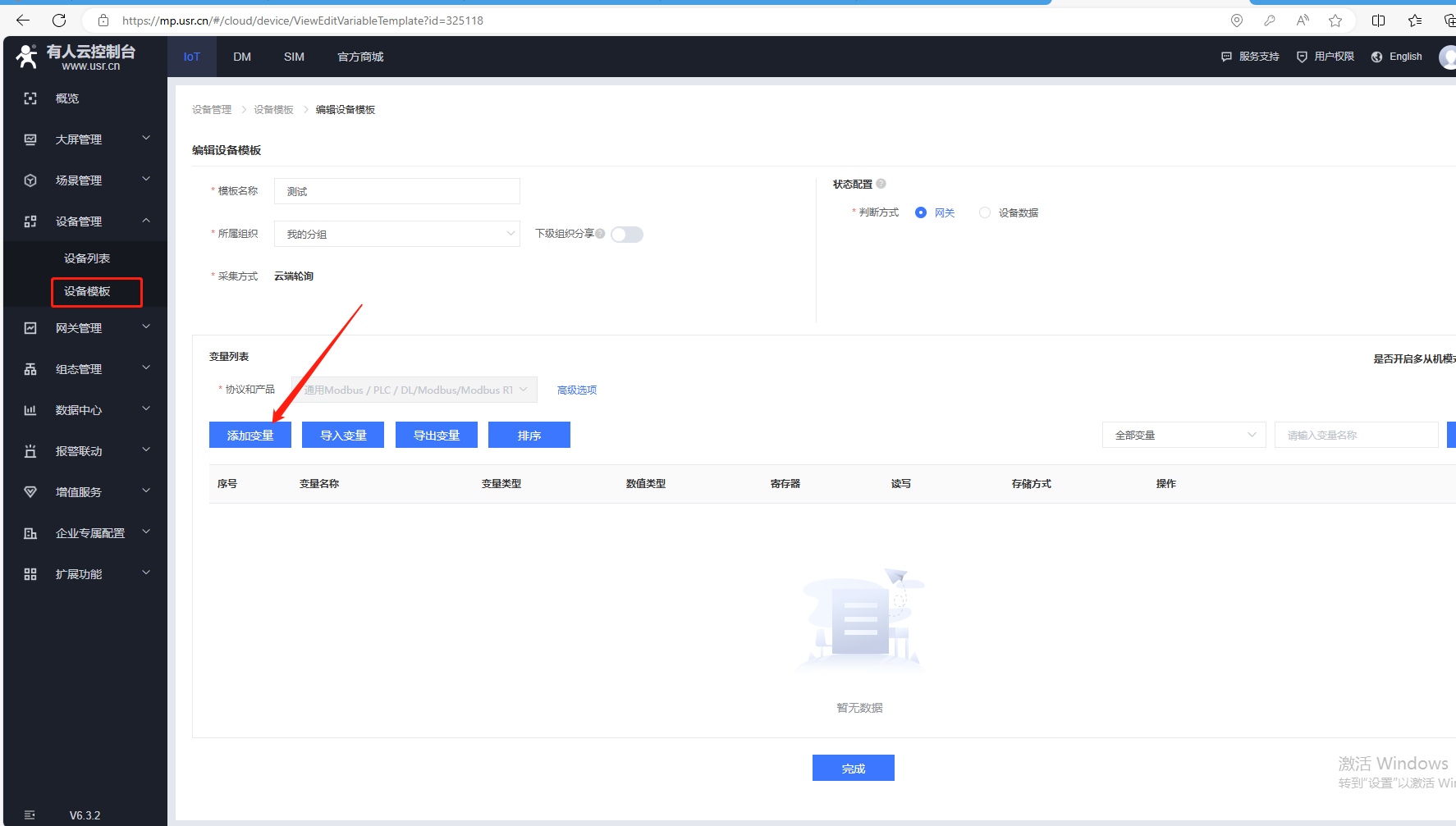

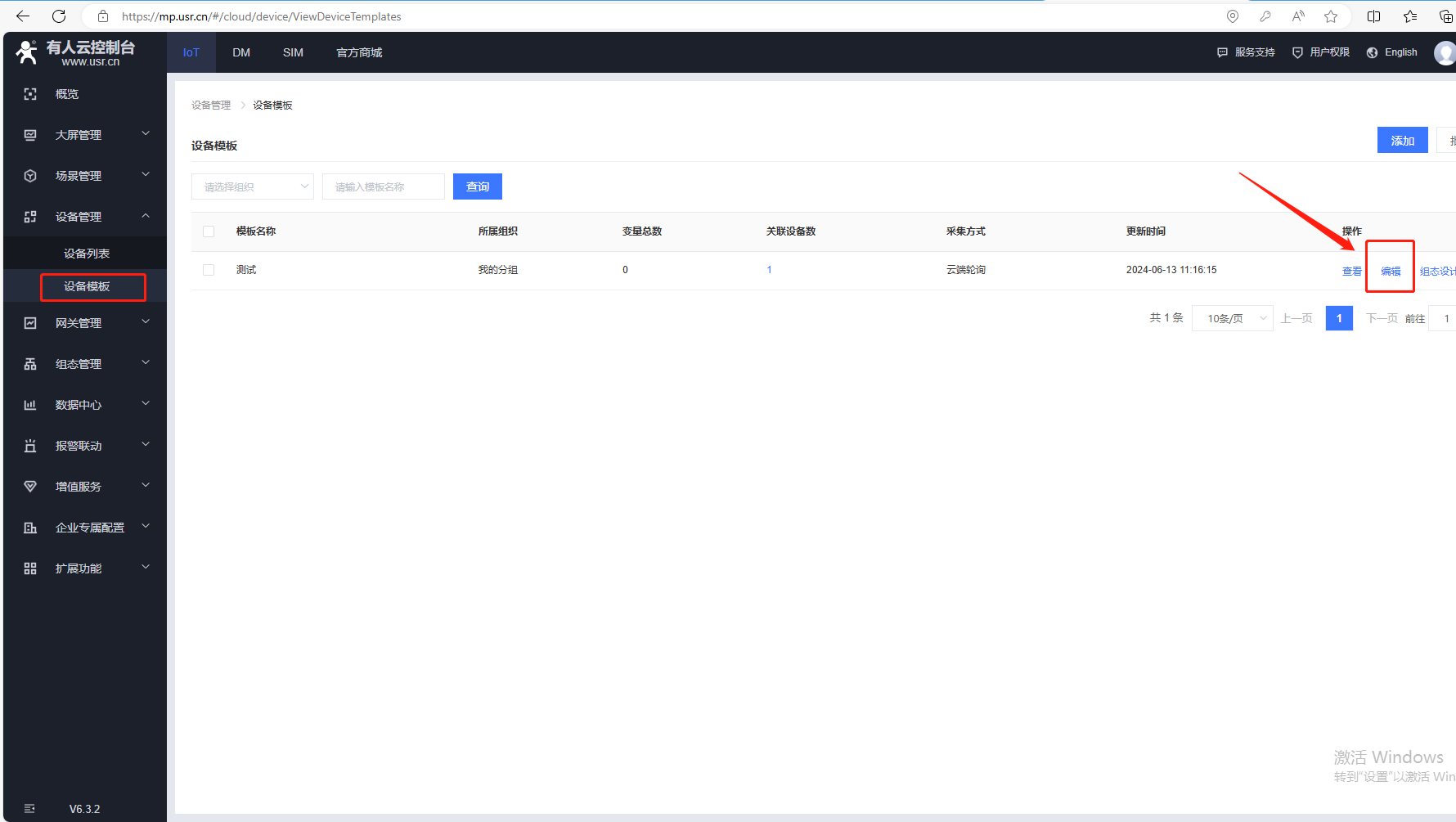

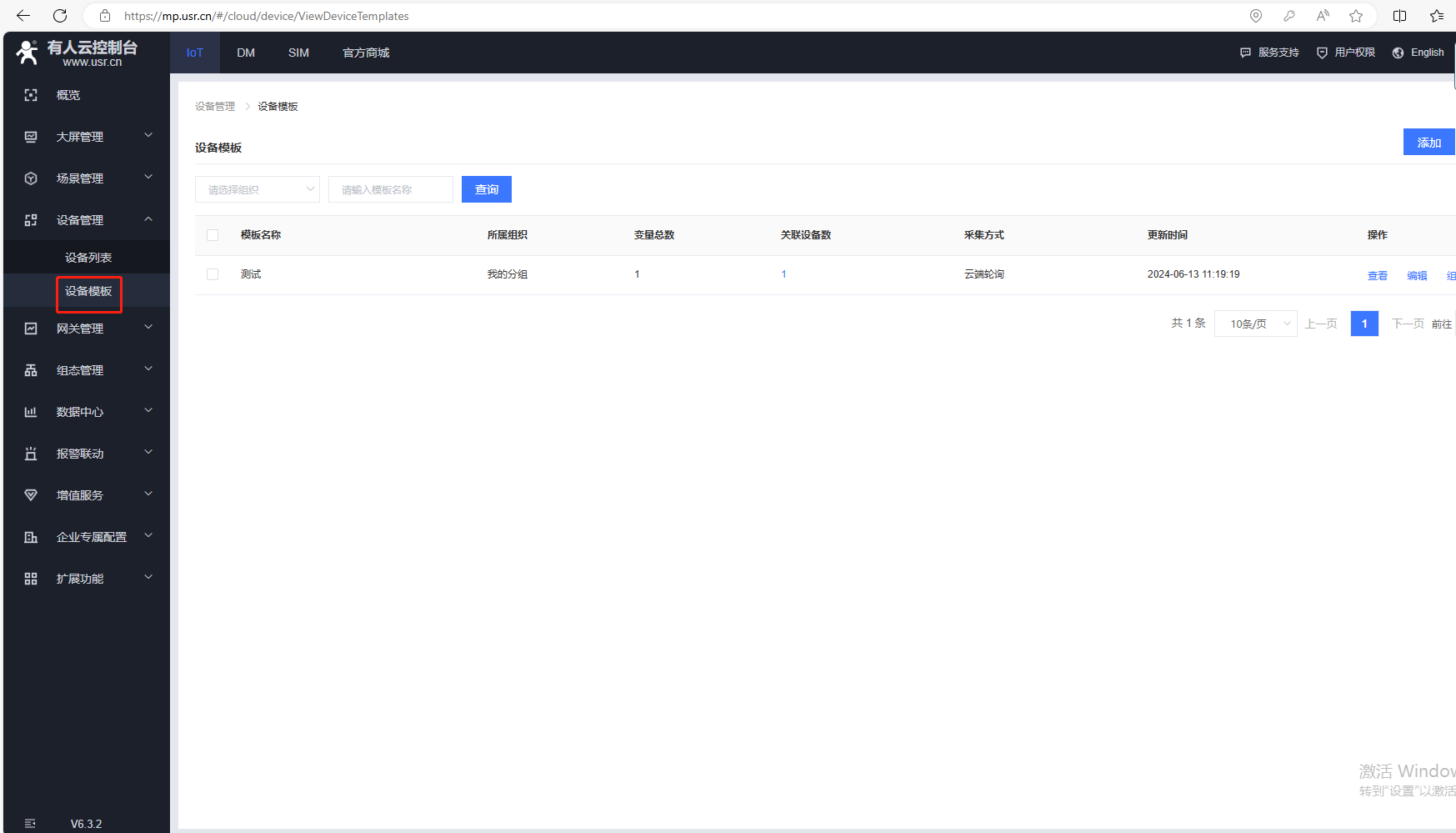

（7）添加變量，點擊設備管理，點擊設備模板，點擊編輯。

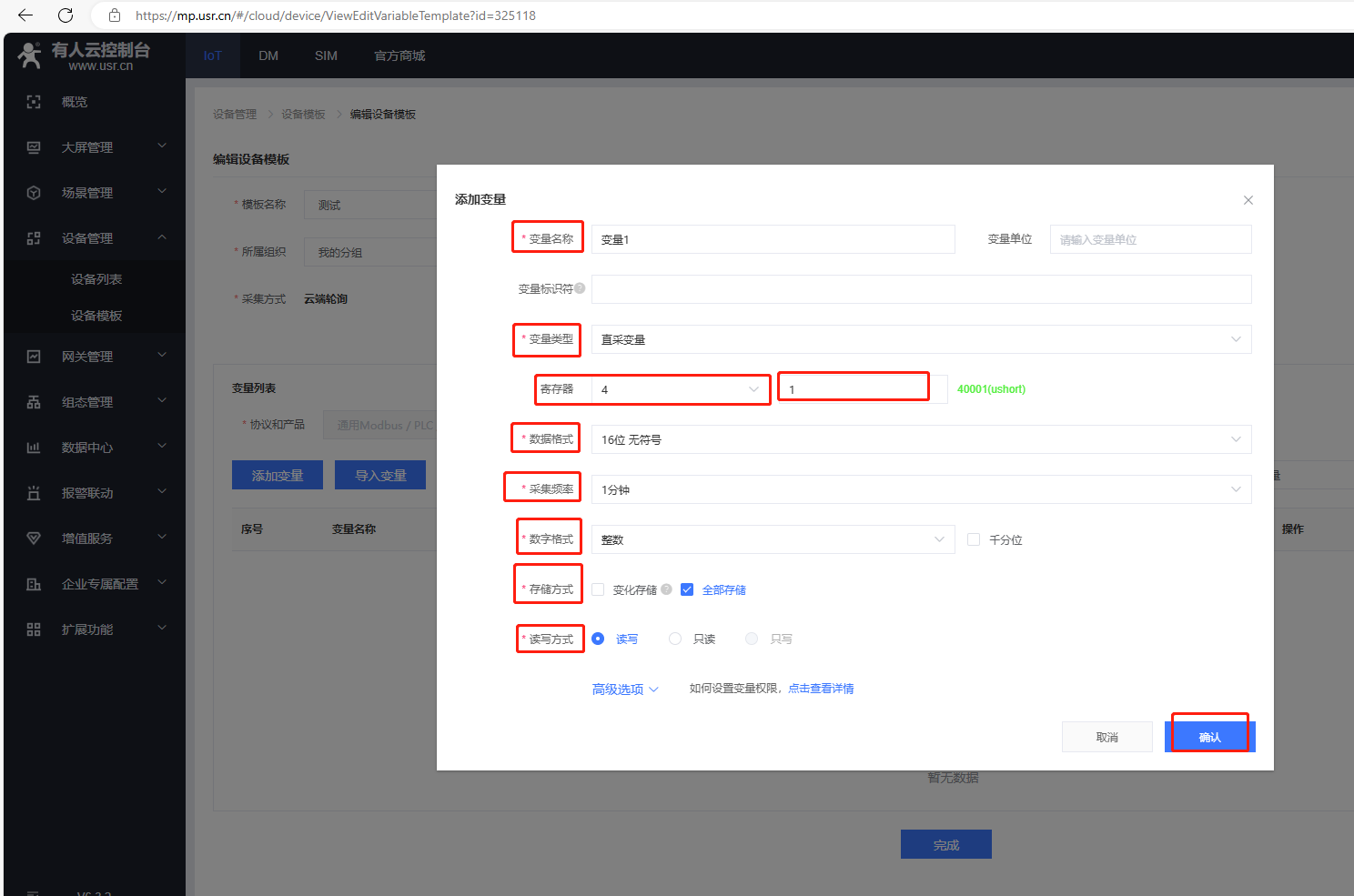

輸入變量名稱，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置1（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。
采集頻率1分鐘。
可以選擇存儲方式和讀寫方式，點擊確認，最后點擊完成。
四、USR-TCP232-T2參數設置

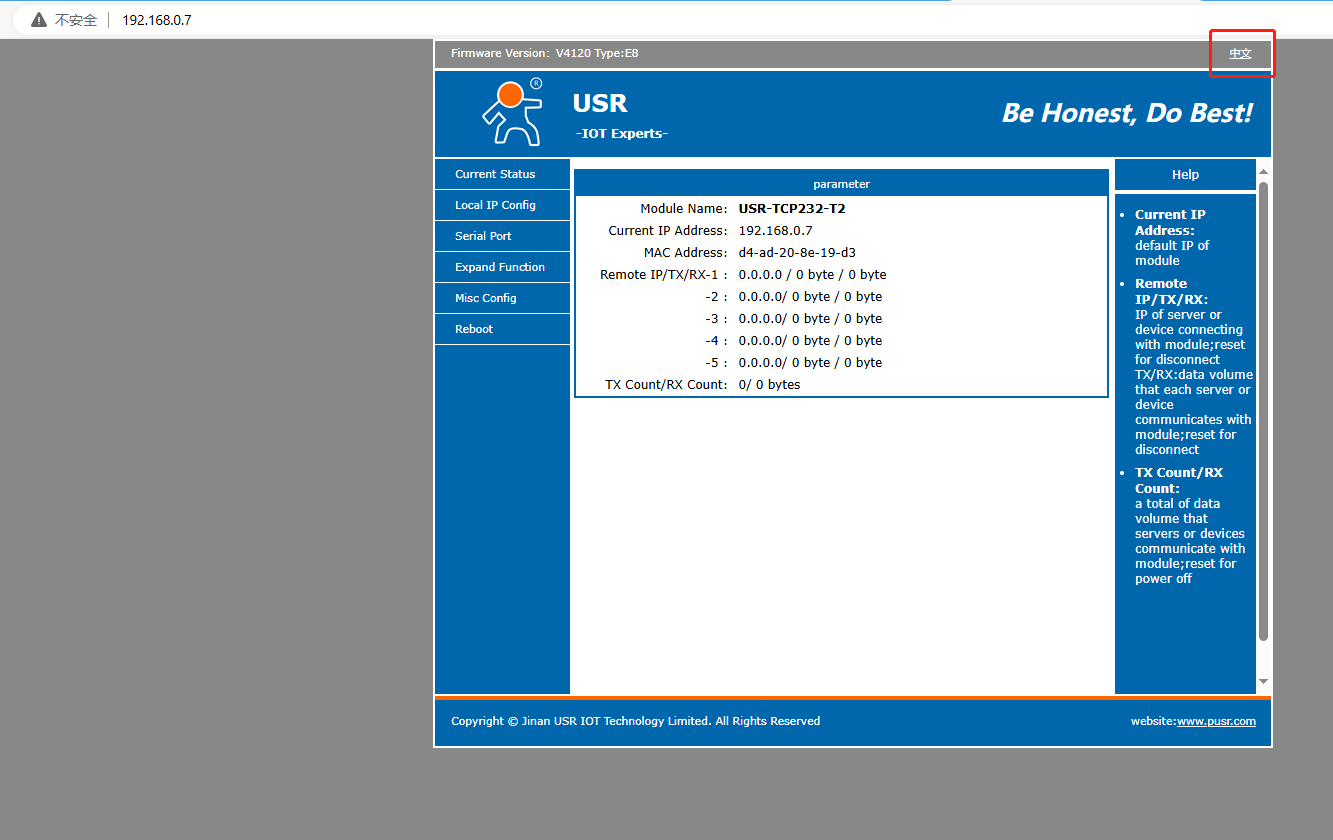

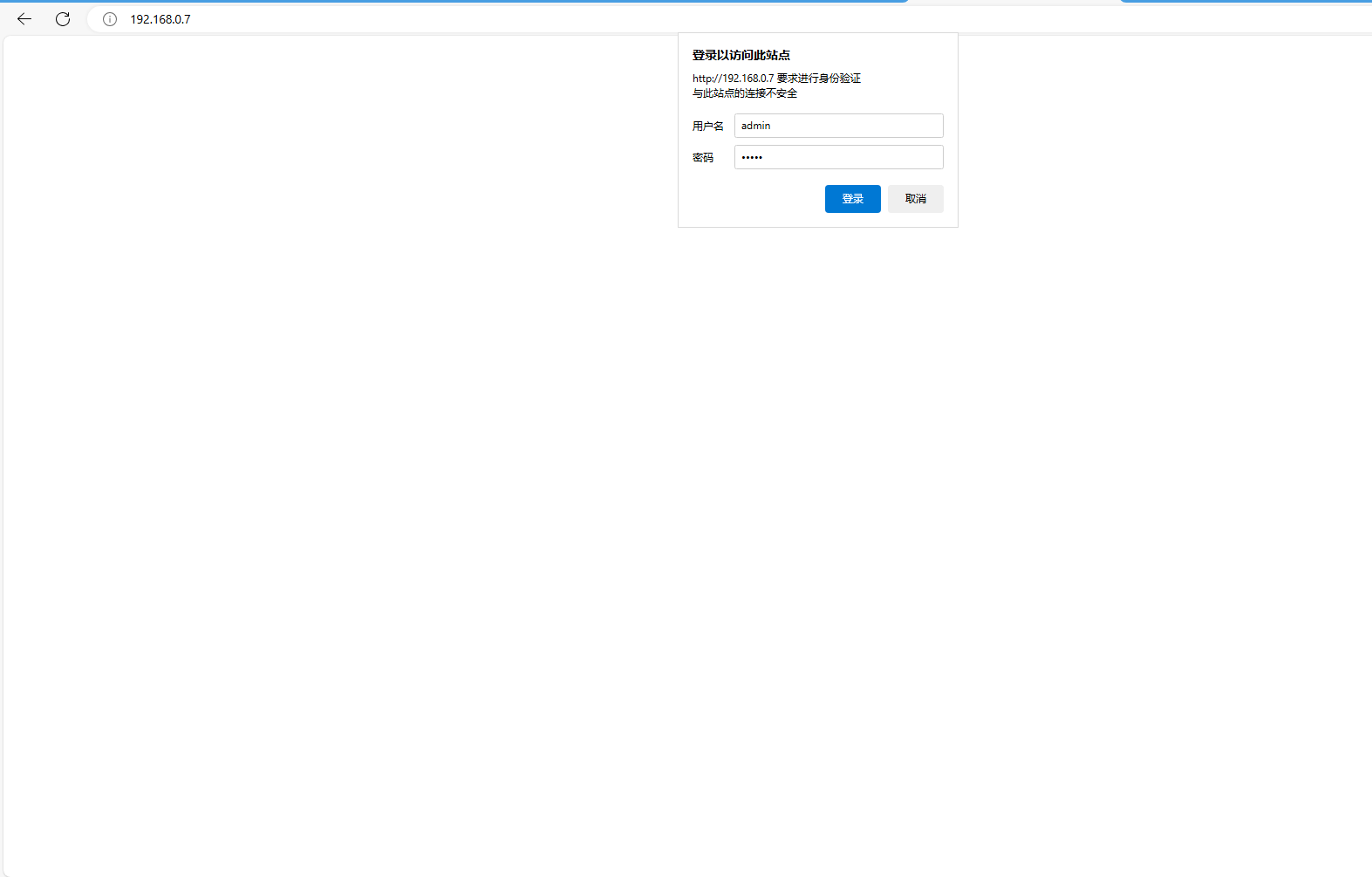

1、USR-TCP232-T2網線和電腦直連，IP同網段，瀏覽器輸入19.168.0.7登陸T2網頁，用戶名和密碼都是admin。
2、切換中文顯示，網頁右上角點擊中文。

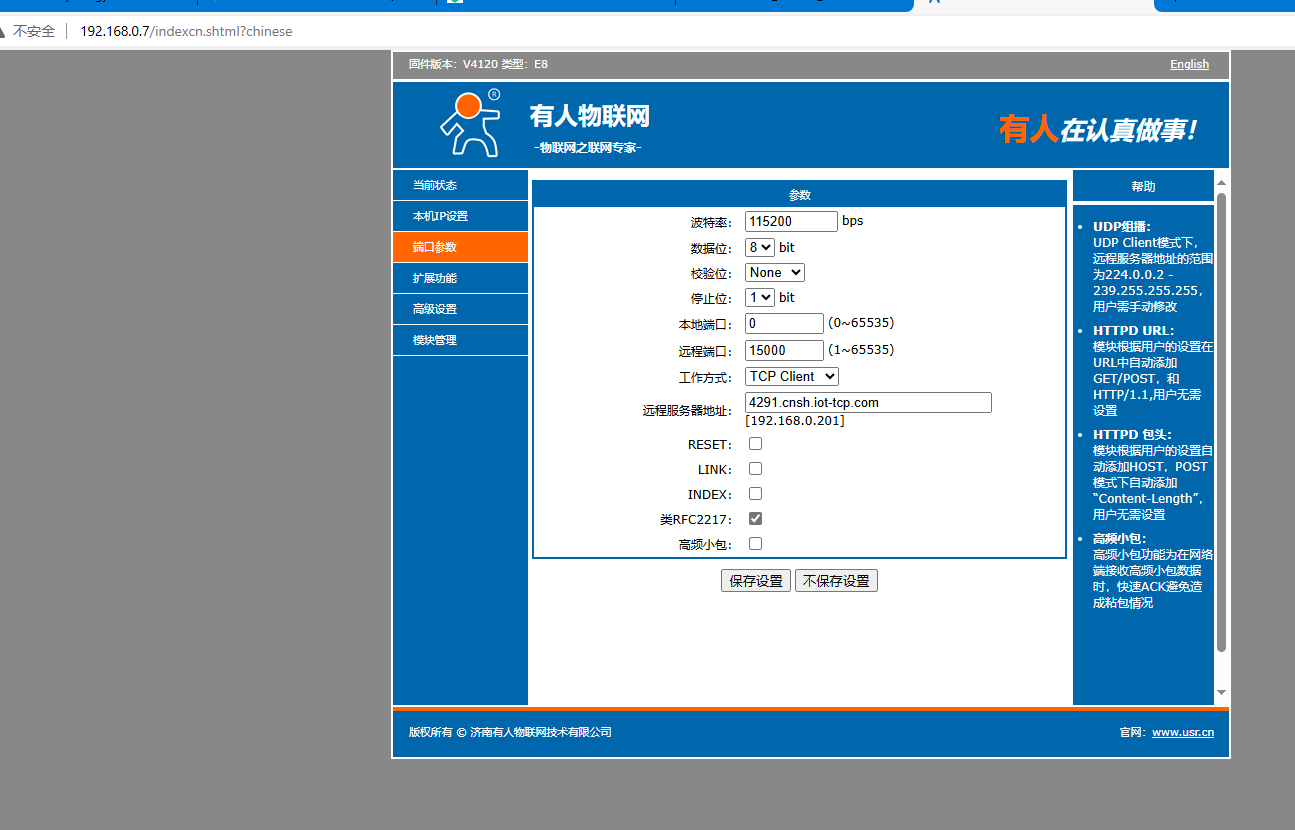

3、端口參數設置，串口參數默認（實際應用和所接串口設備串口參數設置一致），遠程端口15000，工作方式TCP Client,遠程服務器地址4291.cnsh.iot-tcp.com，點擊保存設置。

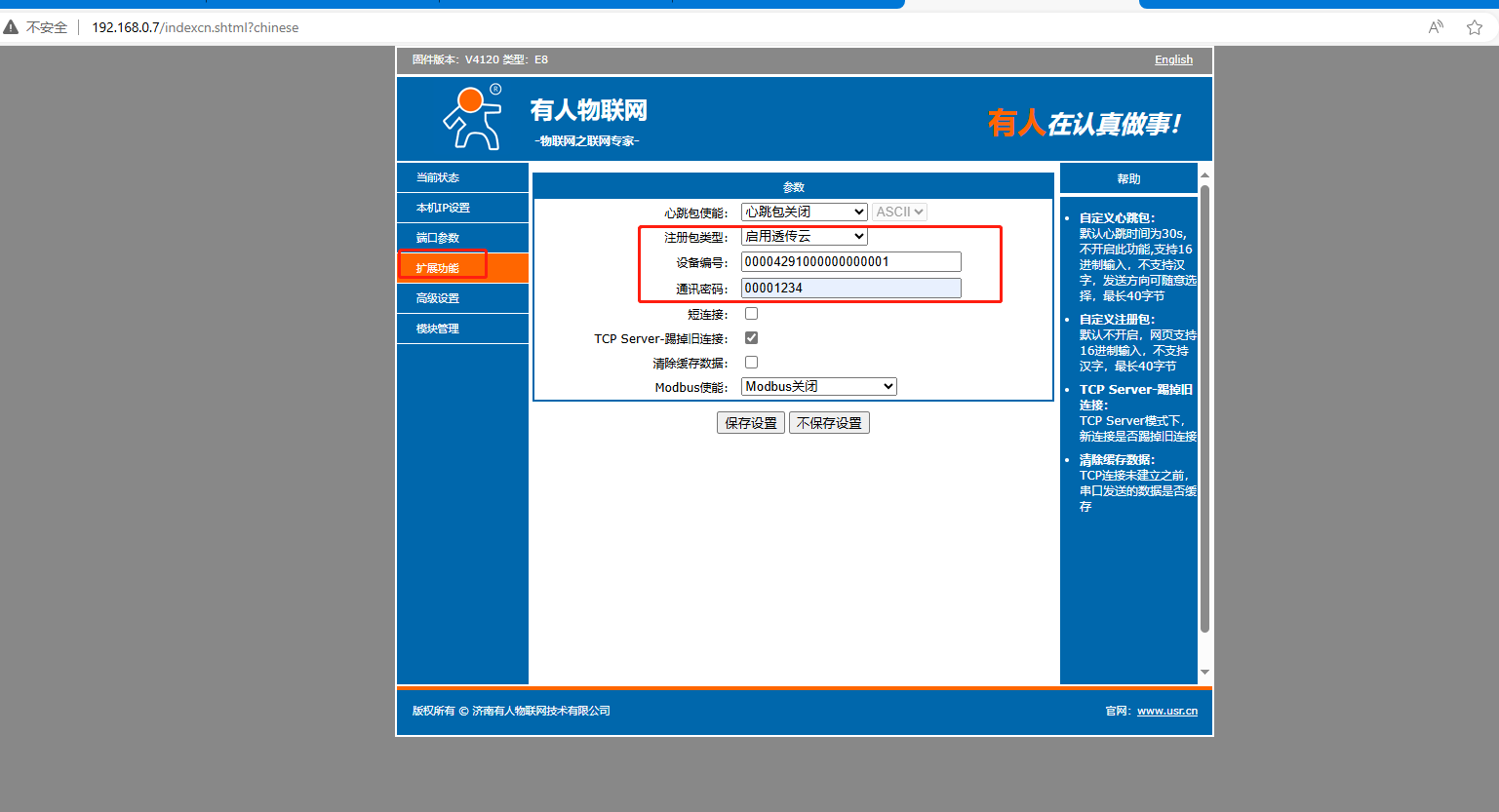

4、擴展功能，注冊包類型，啟用透傳云。設備編號填00004291000000000001，通訊密碼填00001234。點擊保存設置。

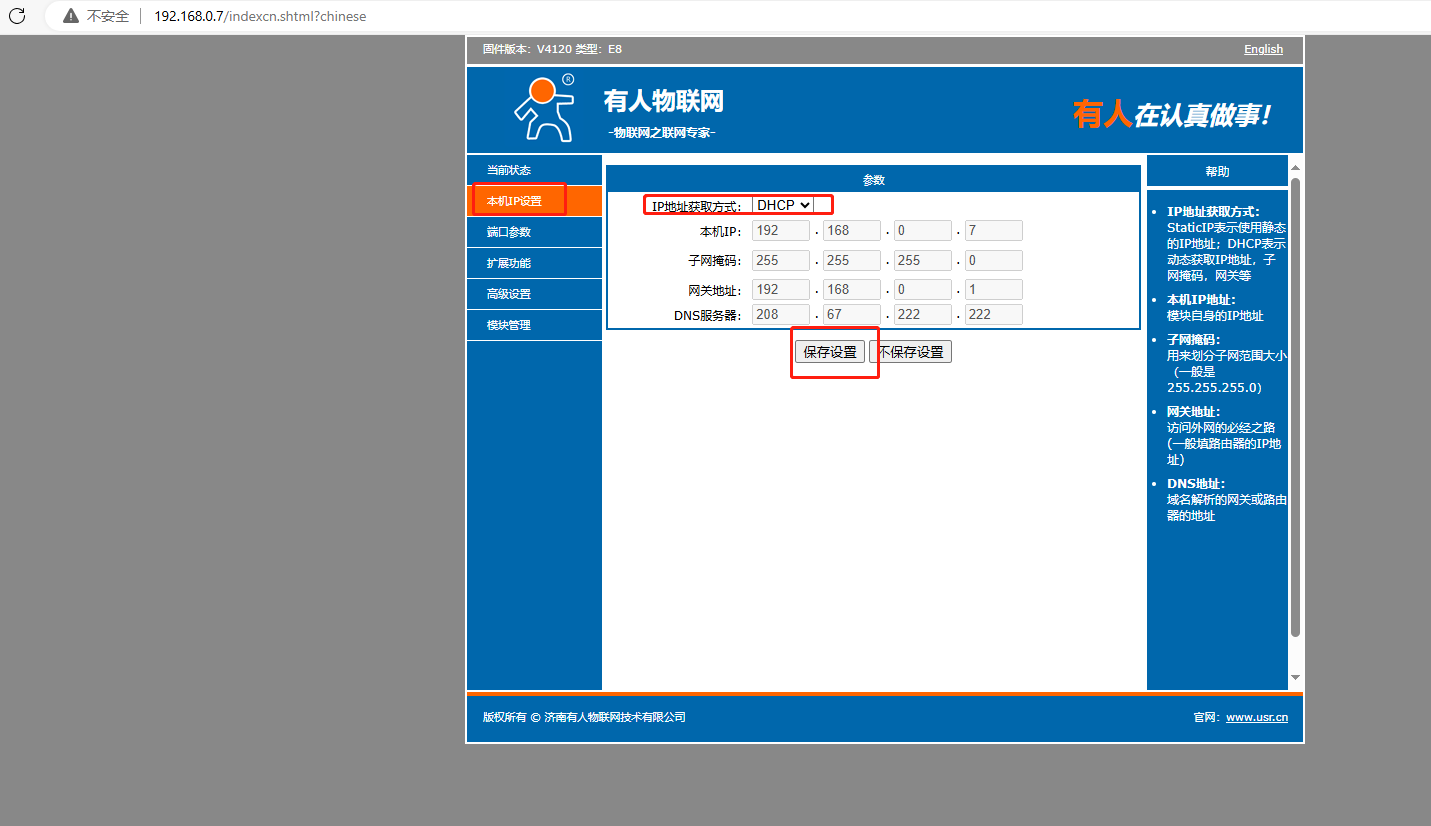

5、本機IP設置，IP地址獲取方式選擇DHCP，點擊保存設置。

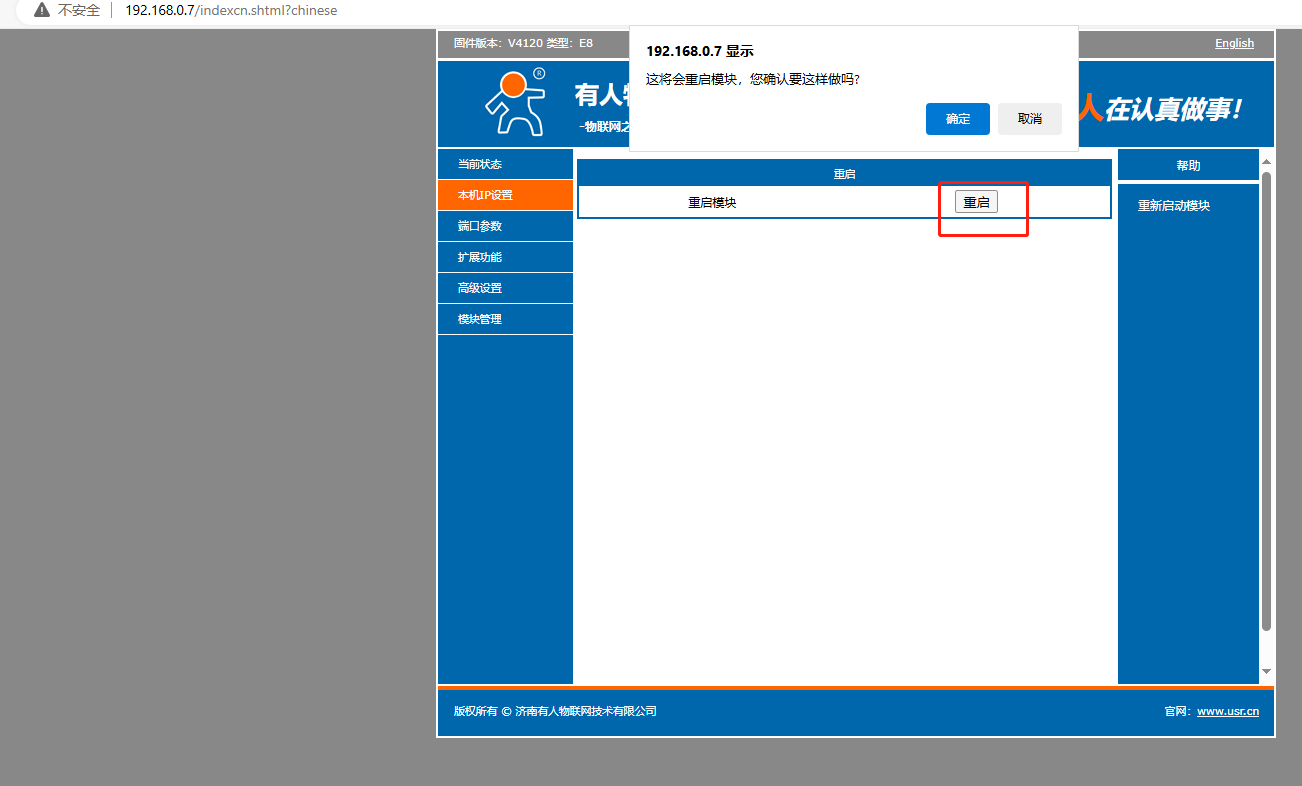

6、重啟模塊。重啟完之后，USR-TCP232-T2的網口用網線連接可以上外網的路由器LAN口。

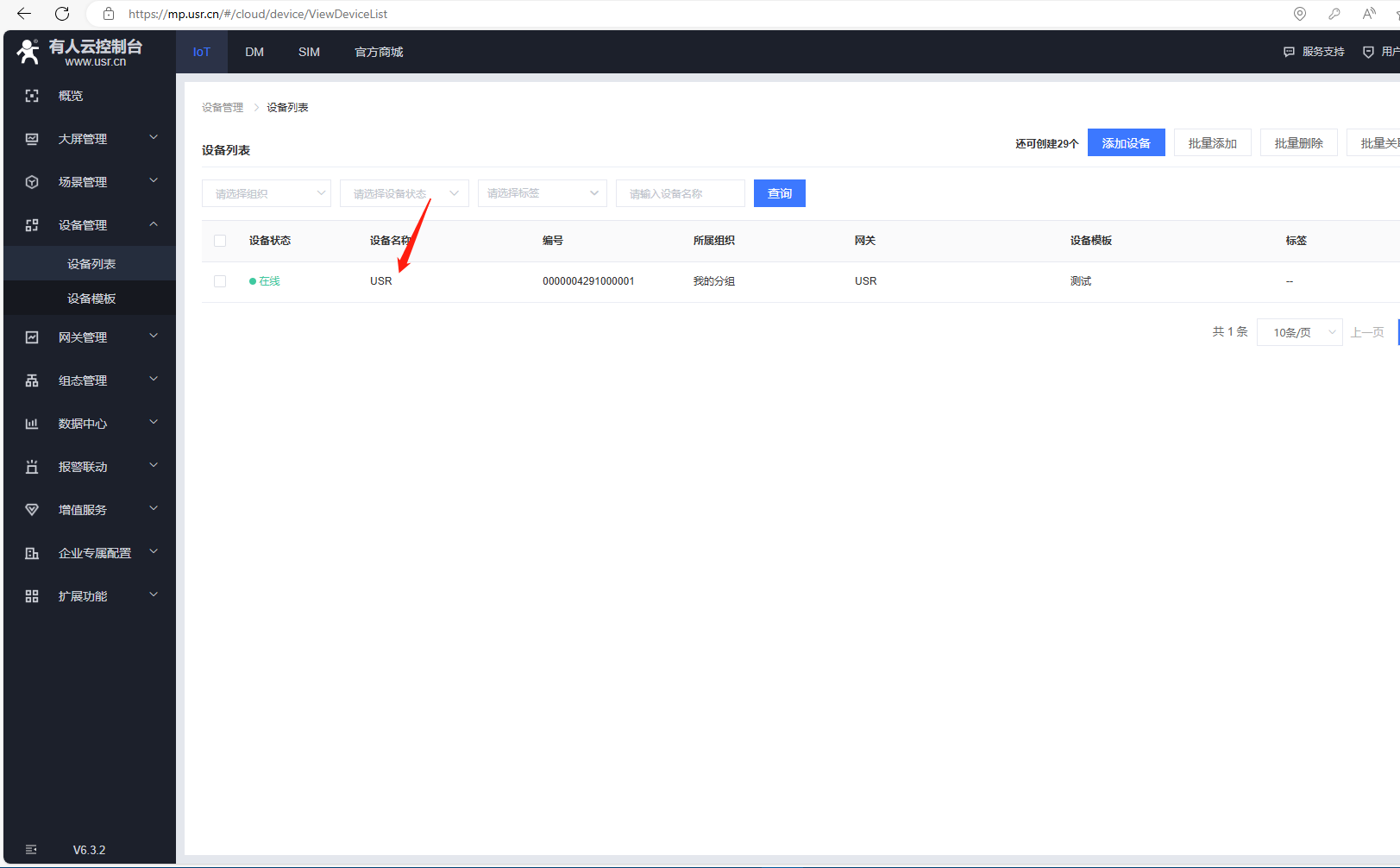

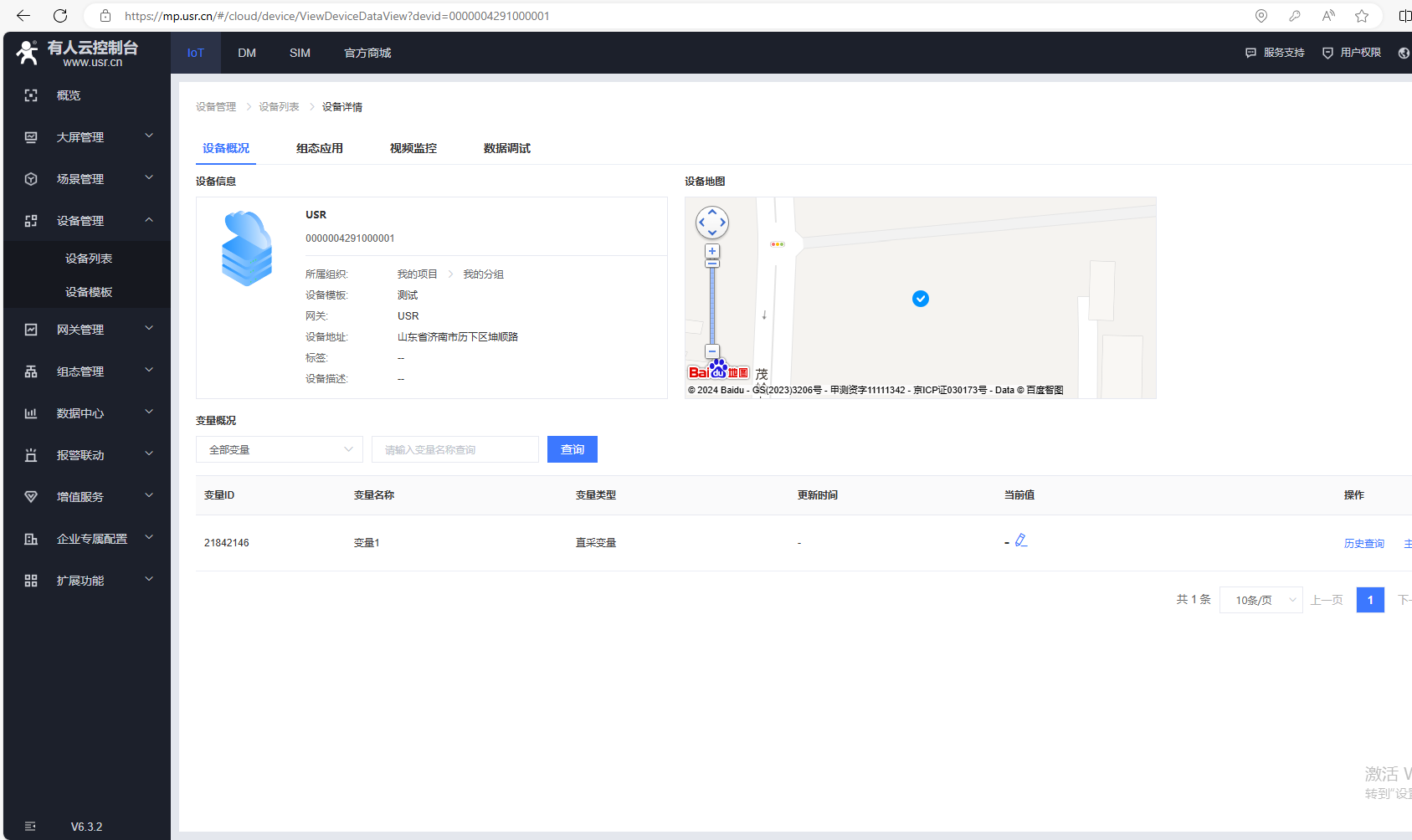

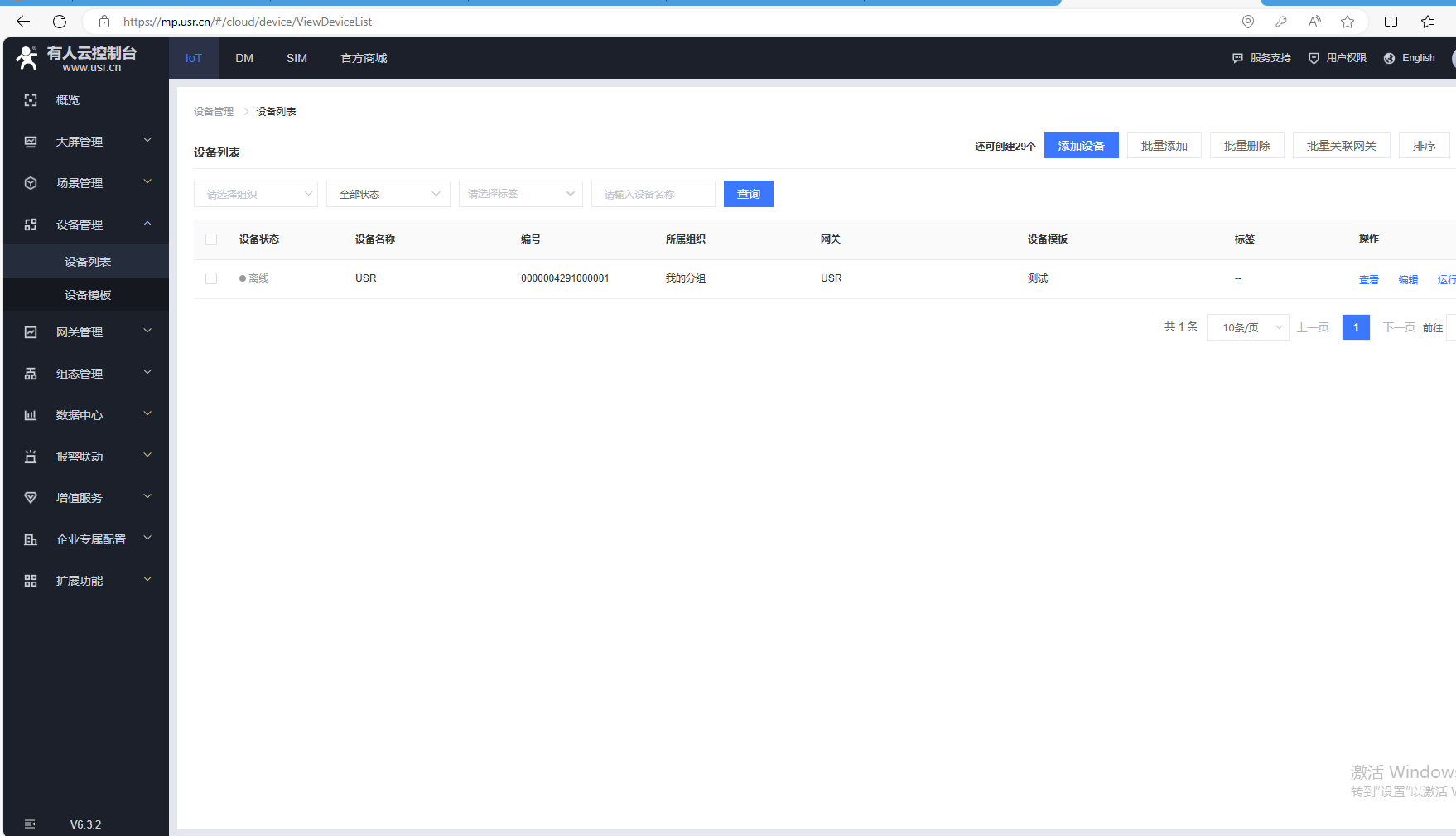

7、有人云設備在線，返回設備列表，點擊設備名稱，可以去查看變量當前值。
五、數據調試
1、打開串口軟件MODBUS slave軟件，配置參數

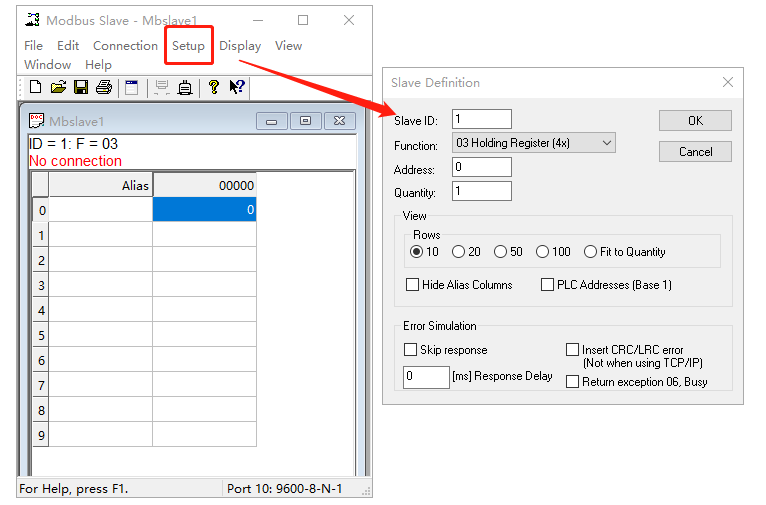

（1）點擊Setup，Slave ID從機地址用1，Function功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用1。
就是模擬從機地址1，采集1個寄存器地址0的數據。

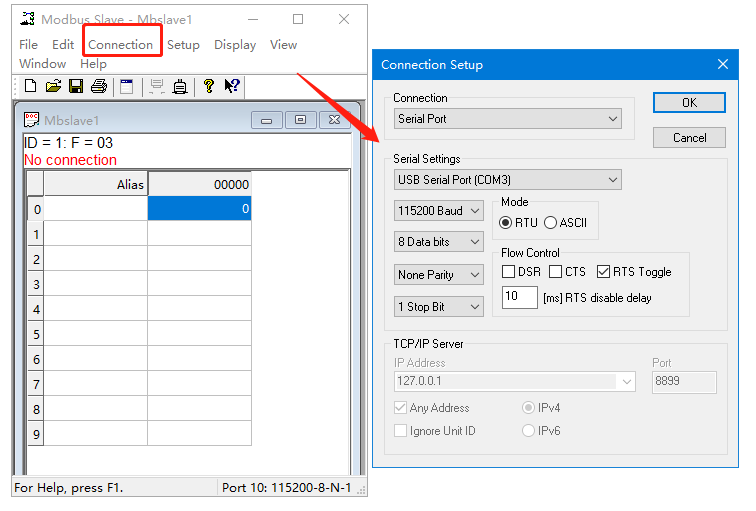

（2）點擊Connection,選擇串口，對應USR所接USB-RS232串口線的COM口號，串口參數和USR串口參數保持一致。 Mode選擇RTU，模擬MODBUS RTU協議串口。

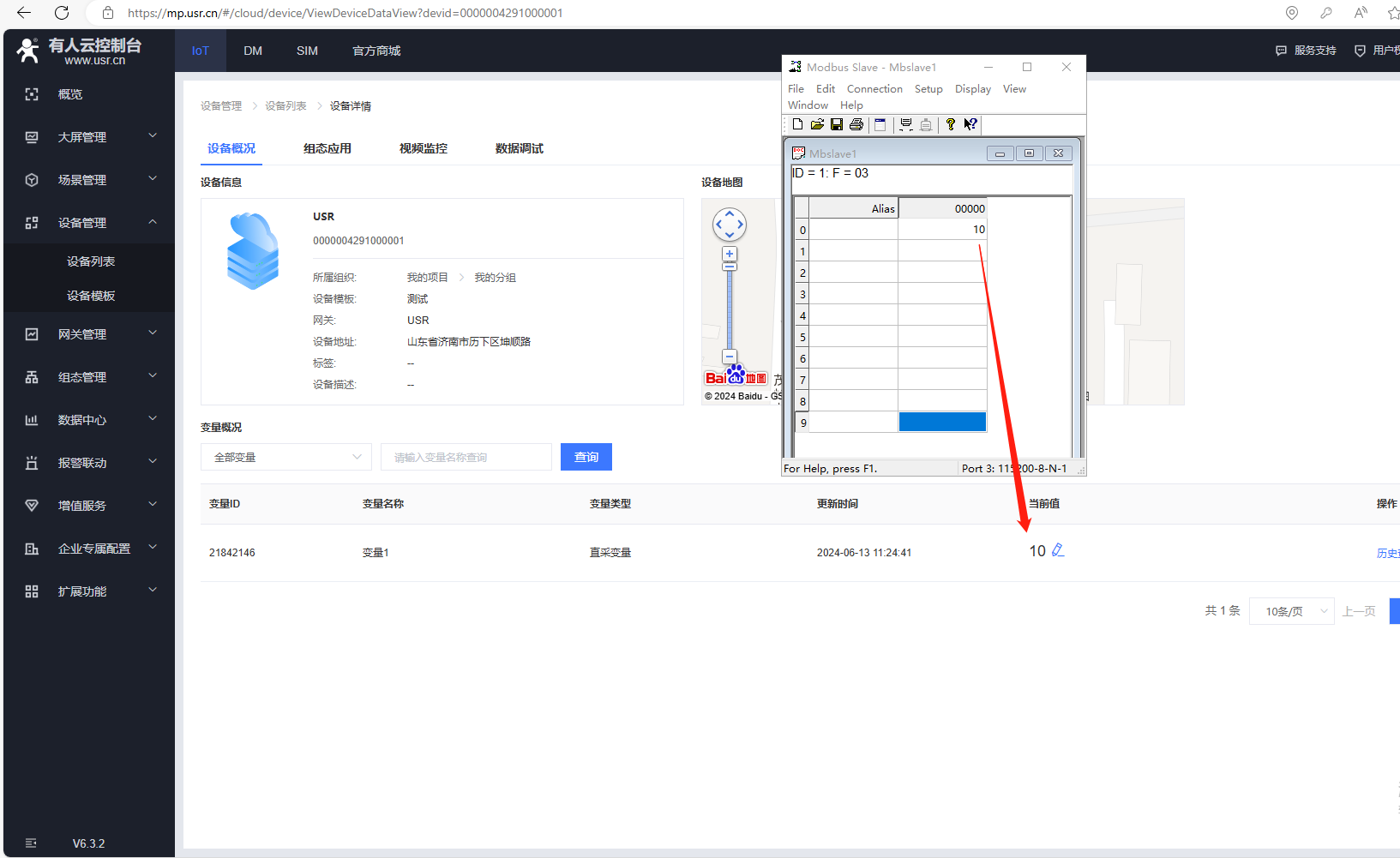

2、MODBUS slave數據設置10，有人云設備列表1分鐘采集，可以看到變量采集的當前值數據10。

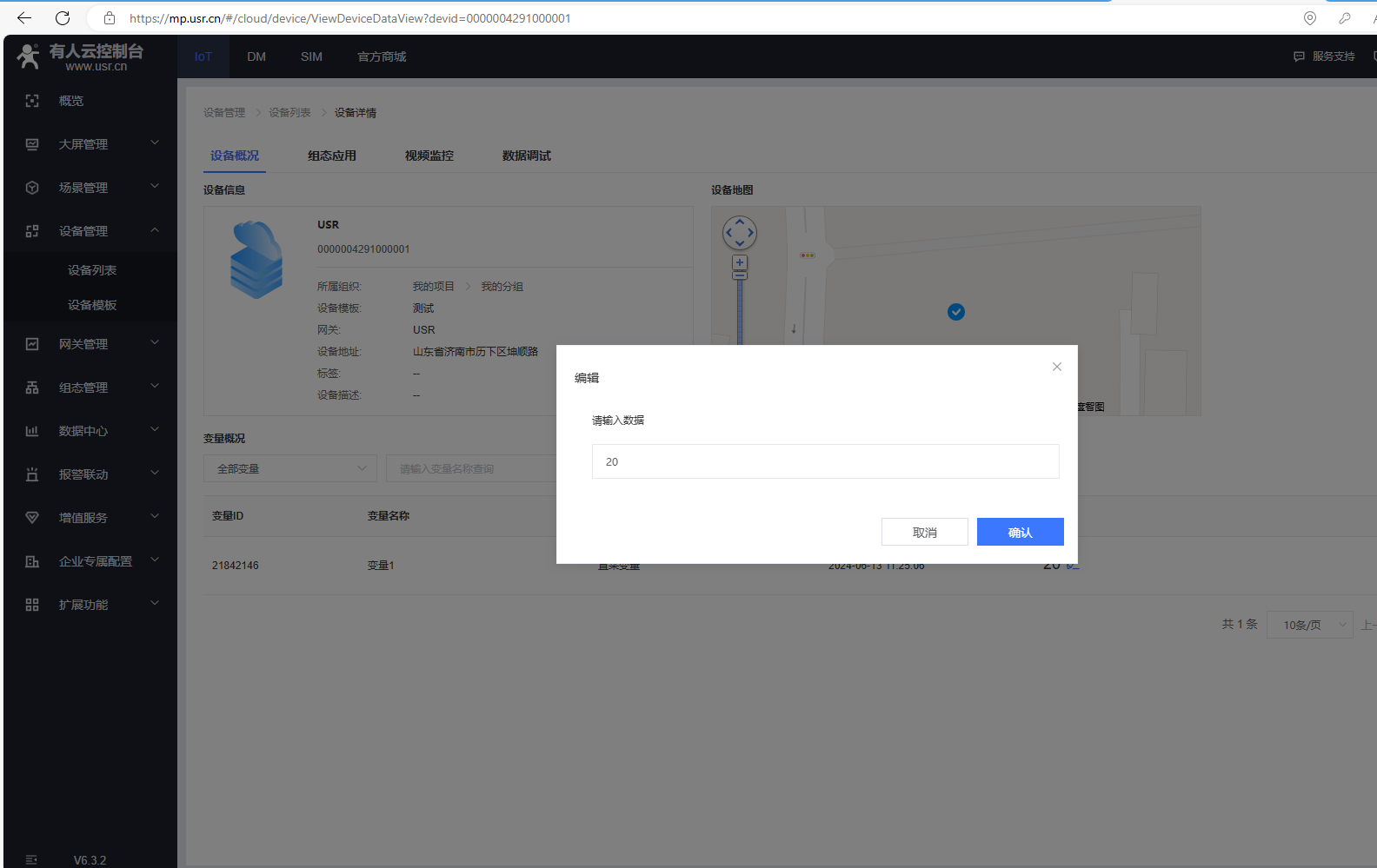

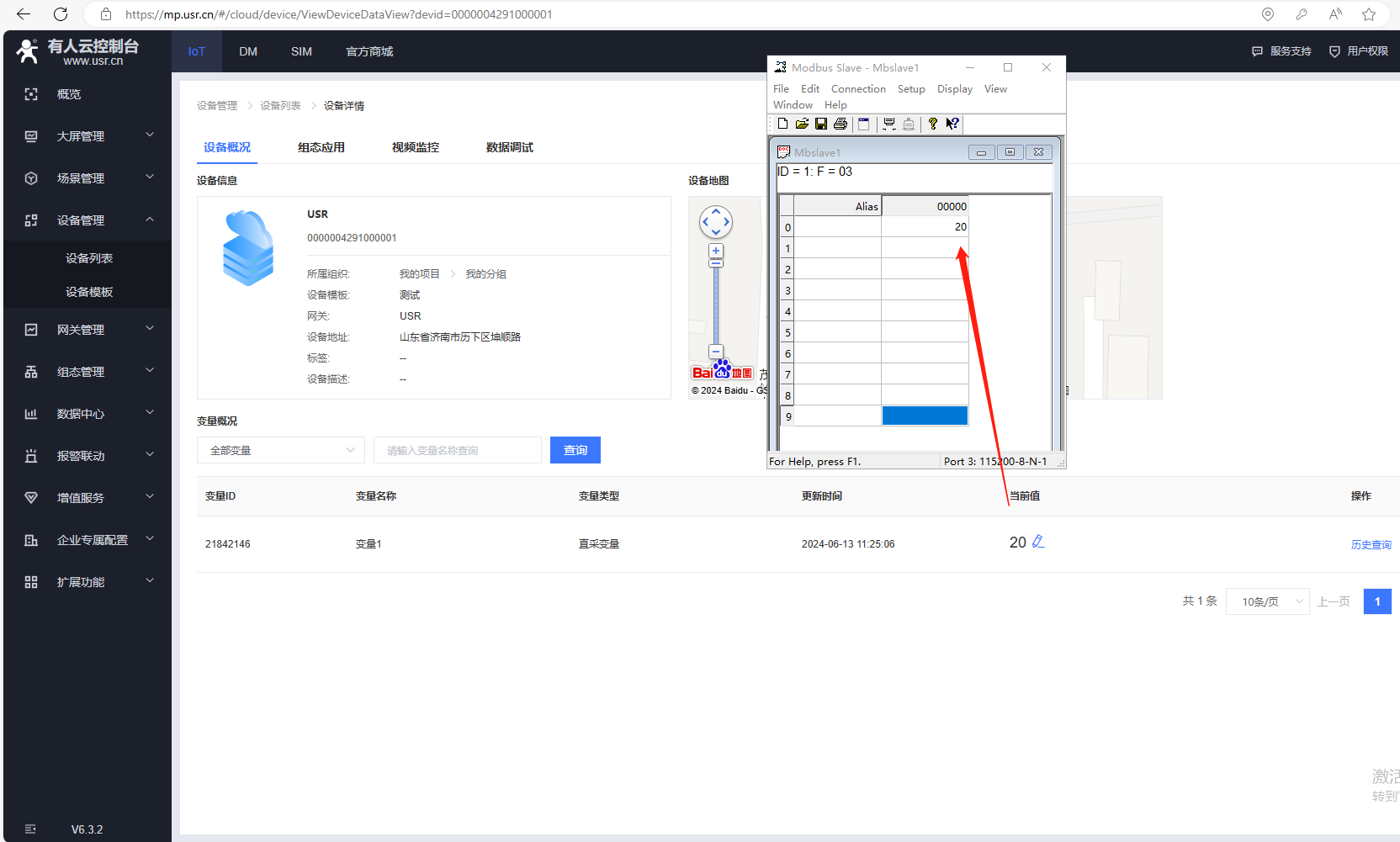

3、有人云寫數據20，MODBUS slave數據變為20。

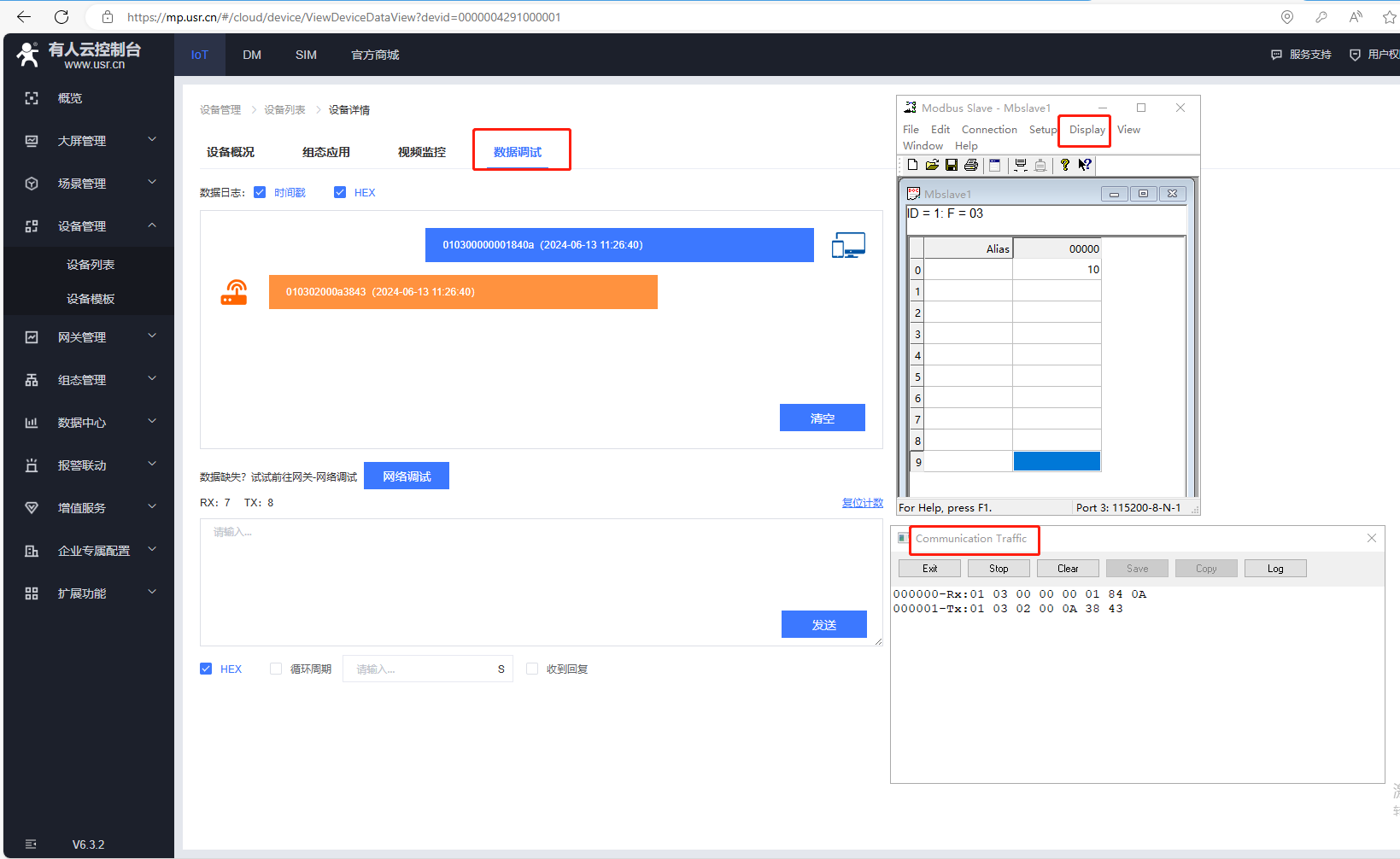

4、有人云數據調試功能
還可以利用有人云的數據調試功能，查看有人云的數據收發是否正常。

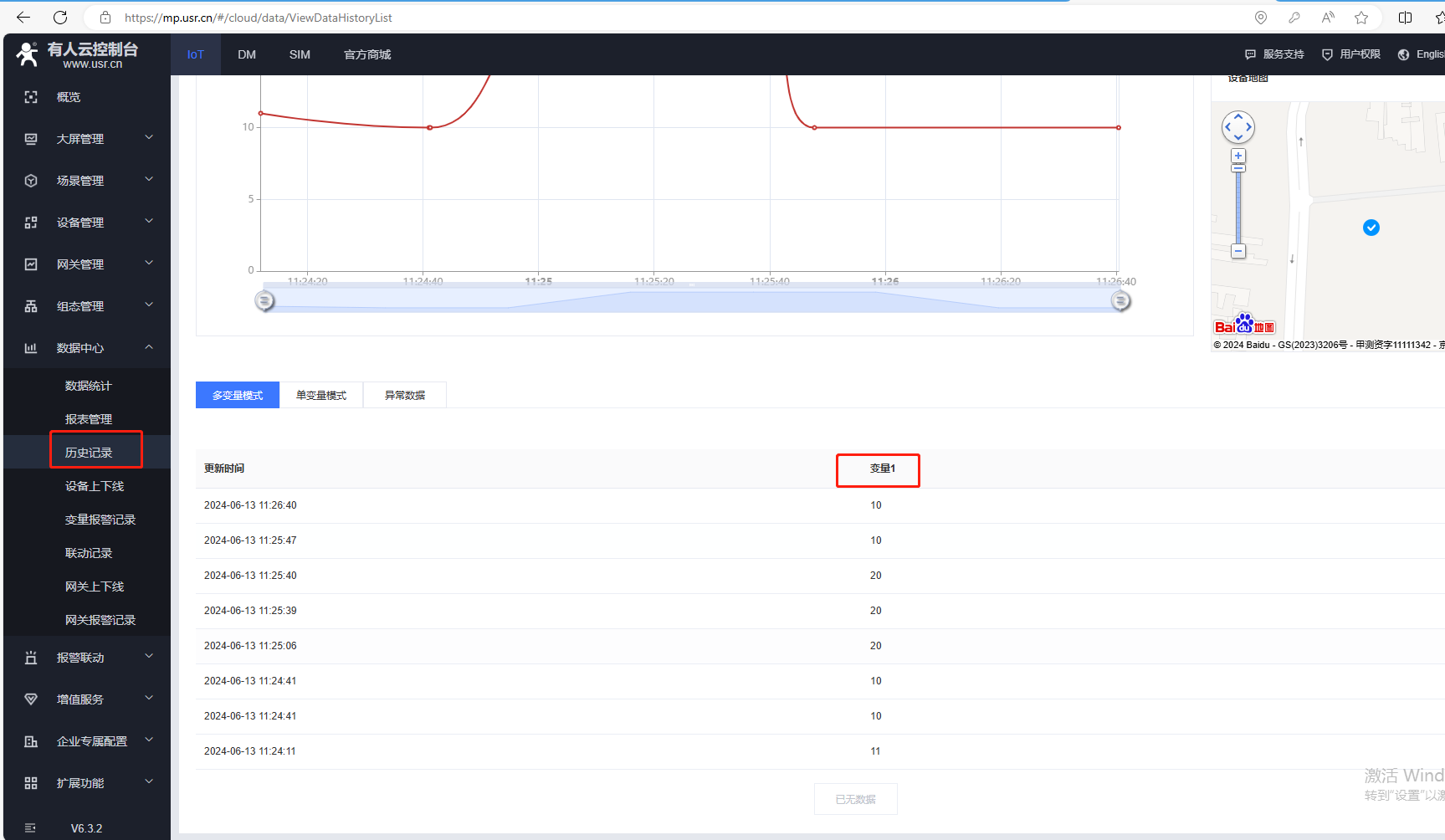

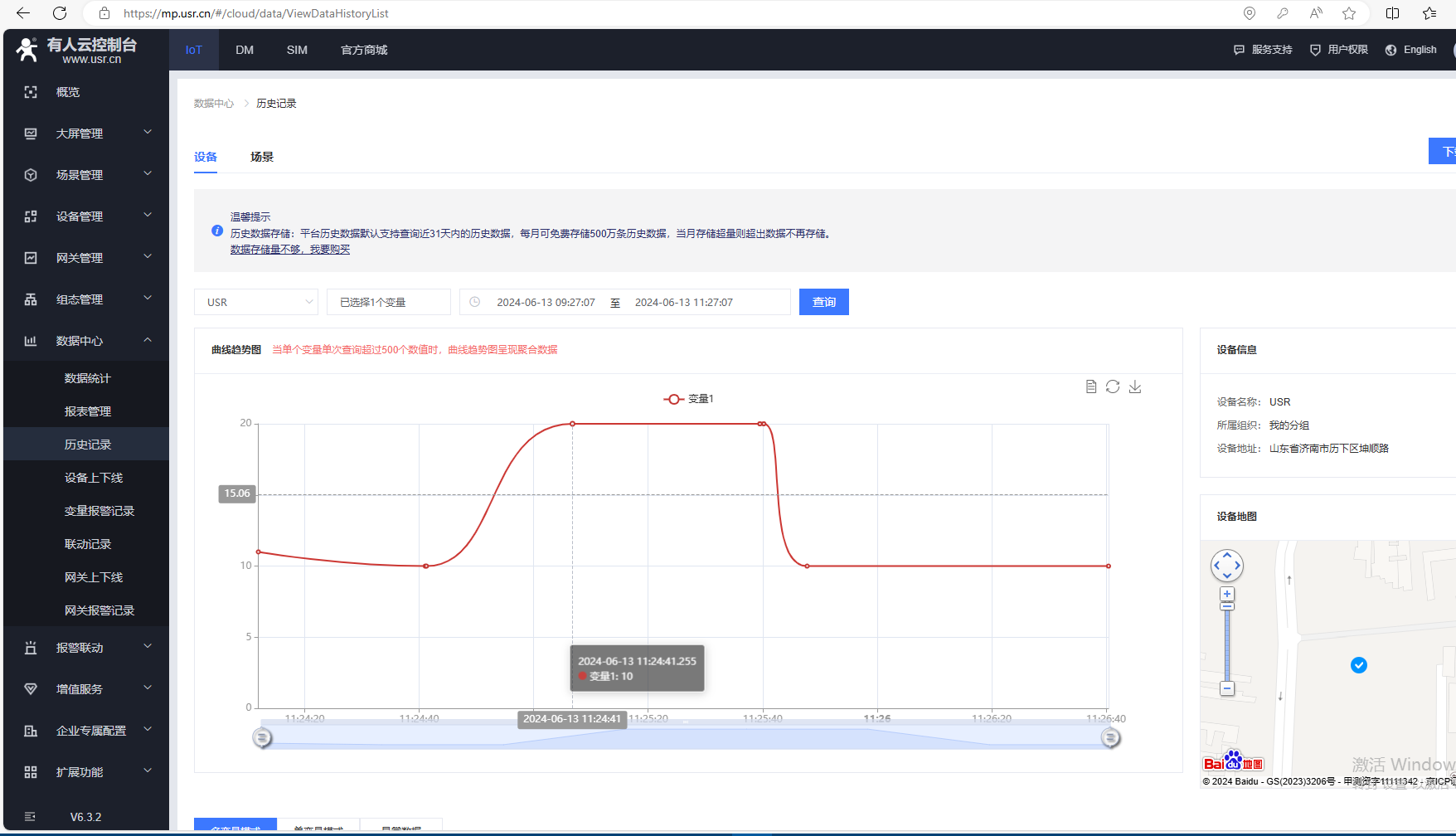

5、數據中心，歷史記錄查看歷史曲線和歷史數據
編寫人：金志方 編寫日期：2024-08-14
審核人：金志方 審核日期：2024-08-14
訂正版本：V1.0 訂正內容：初稿
