USR-TCP232-T2上云和虛擬串口軟件（V3版本）一對一通訊示例
一、資料下載
USR-TCP232-T2 說明書下載鏈接：http://www.ggxxsw.cn/Download/365.html
USR-TCP232-T2 軟件設計手冊下載鏈接：http://www.ggxxsw.cn/Download/366.html
USR-TCP232-T2 規格書官網下載鏈接：http://www.ggxxsw.cn/Download/1262.html
USR-TCP232-T2 設置軟件官網下載鏈接：http://www.ggxxsw.cn/Download/257.html
USR-VCOM虛擬串口（V3.7.2.529版本）下載鏈接：http://www.ggxxsw.cn/Download/31.html
二、硬件連接
1、所需物品
USR-TCP232-T2 產品 1臺
超五類網線 1根
筆記本電腦 1臺
可以上外網的路由器1個
2、硬件連接

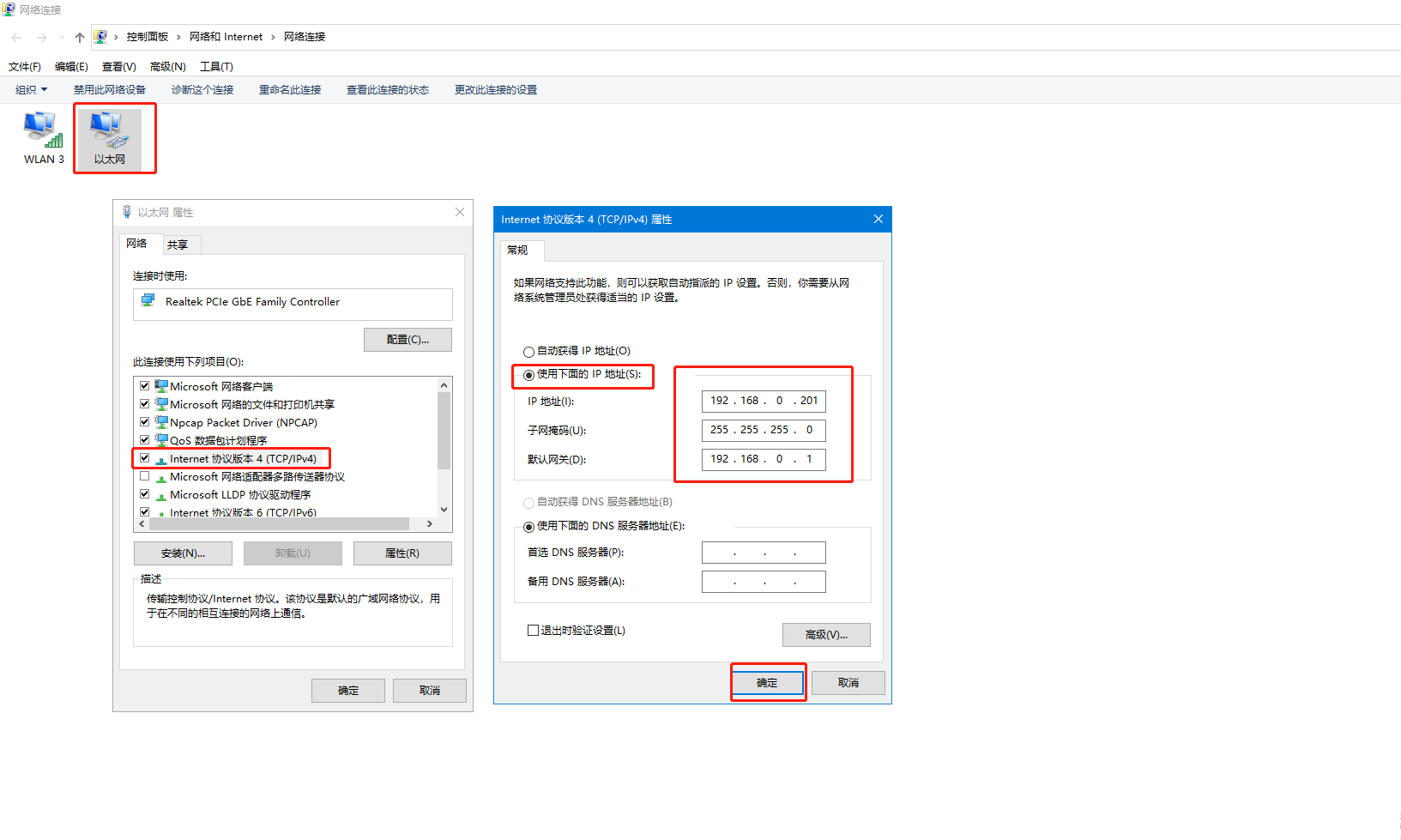

USR-TCP232-T2 網線和電腦直連，電腦設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1，構成局域網，然后產品接3.3V直流穩壓電源上電。
電腦關閉防火墻，禁用其他網卡。
電腦提前下載打開M0設置軟件和網絡調試助手。
3、查看端口號

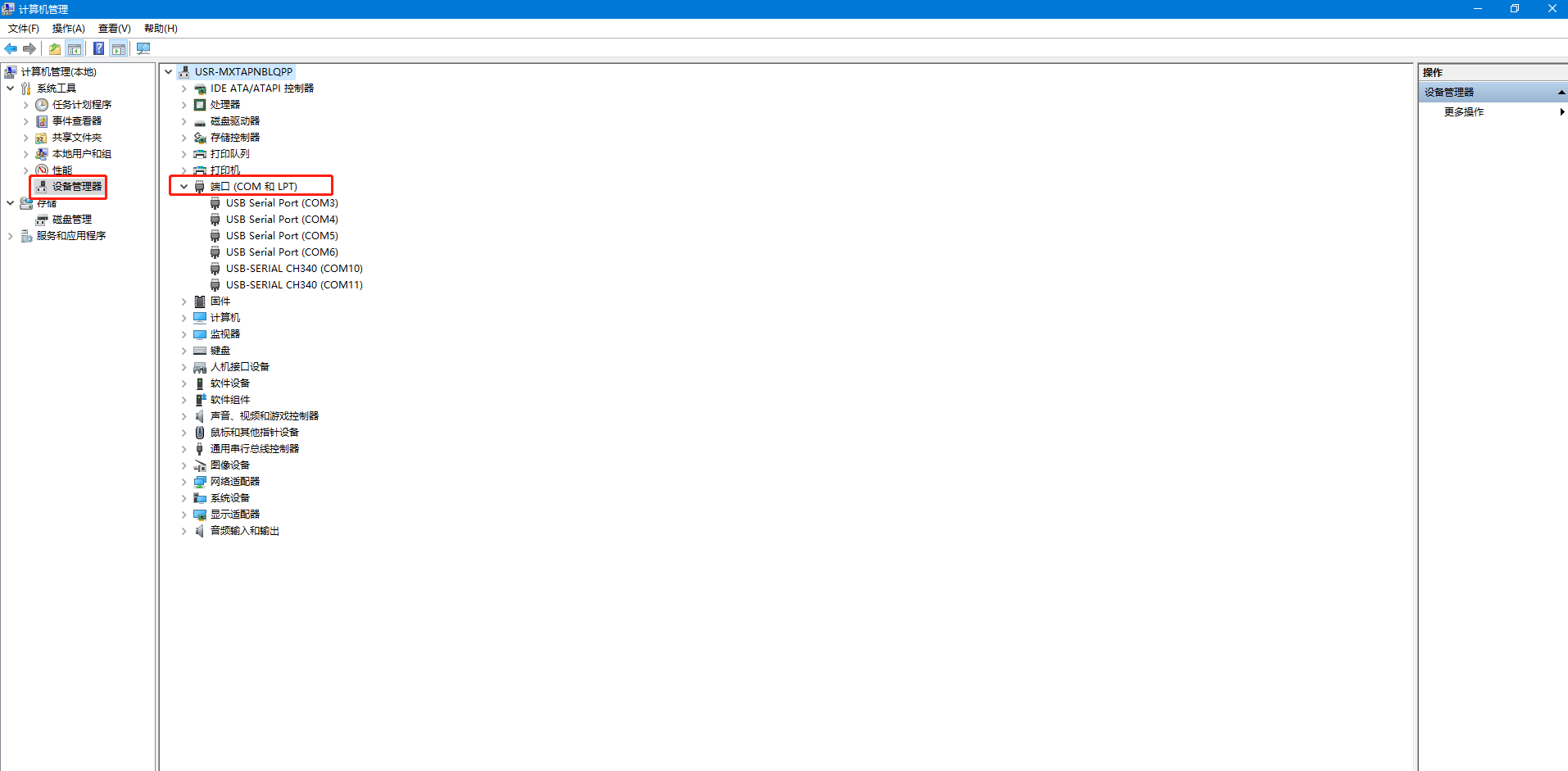

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR的USB-RS232串口線COM口號。
三、有人云參數設置
1、登錄有人云賬號

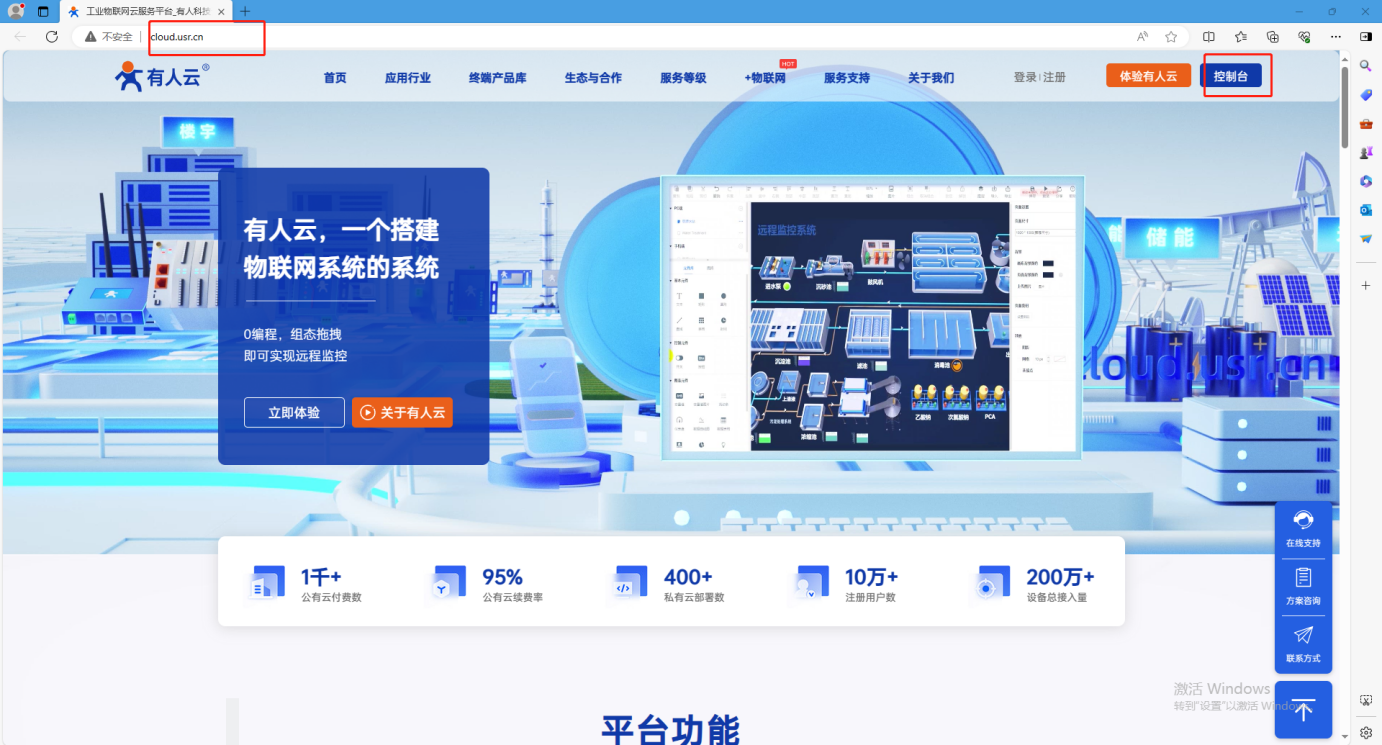

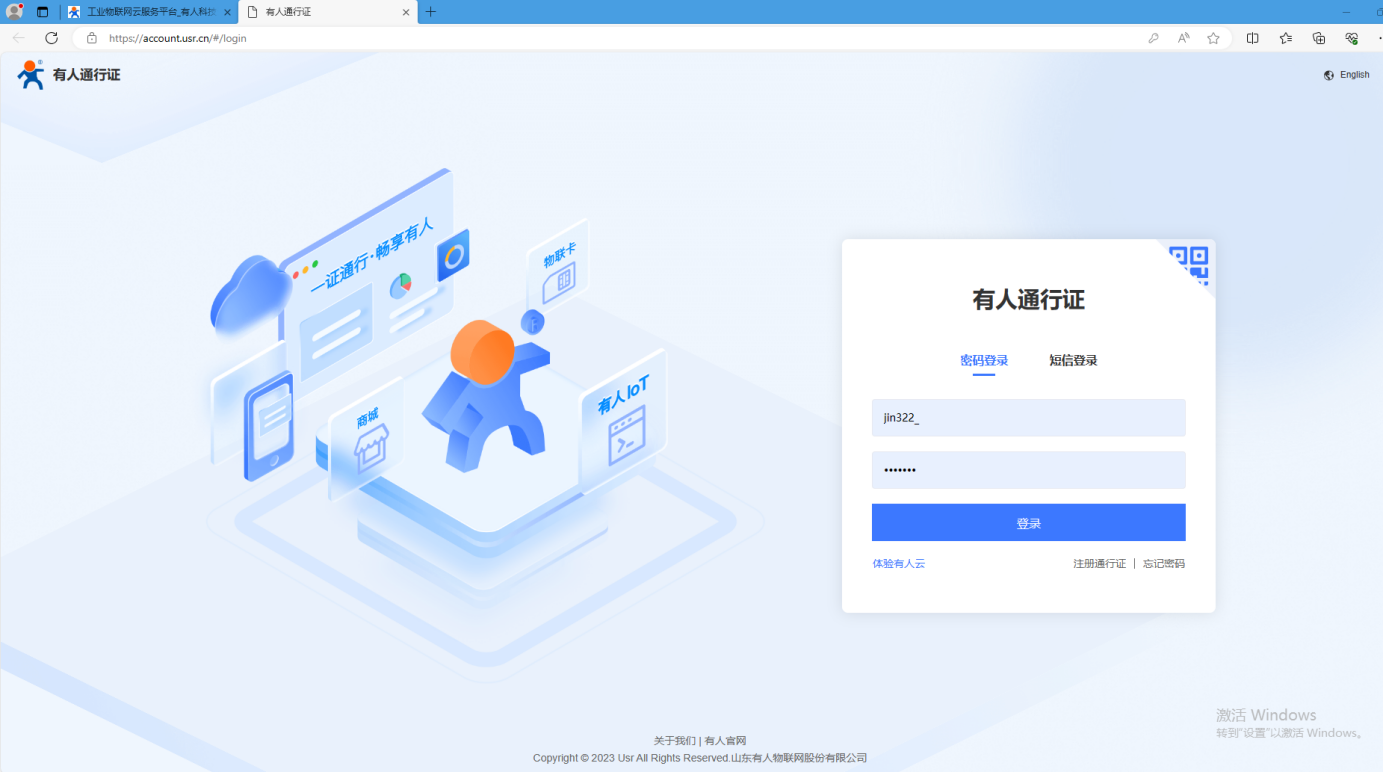

www.ggxxsw.cn 點擊有人云跳轉到登錄頁面。
2、添加USR-TCP232-T2

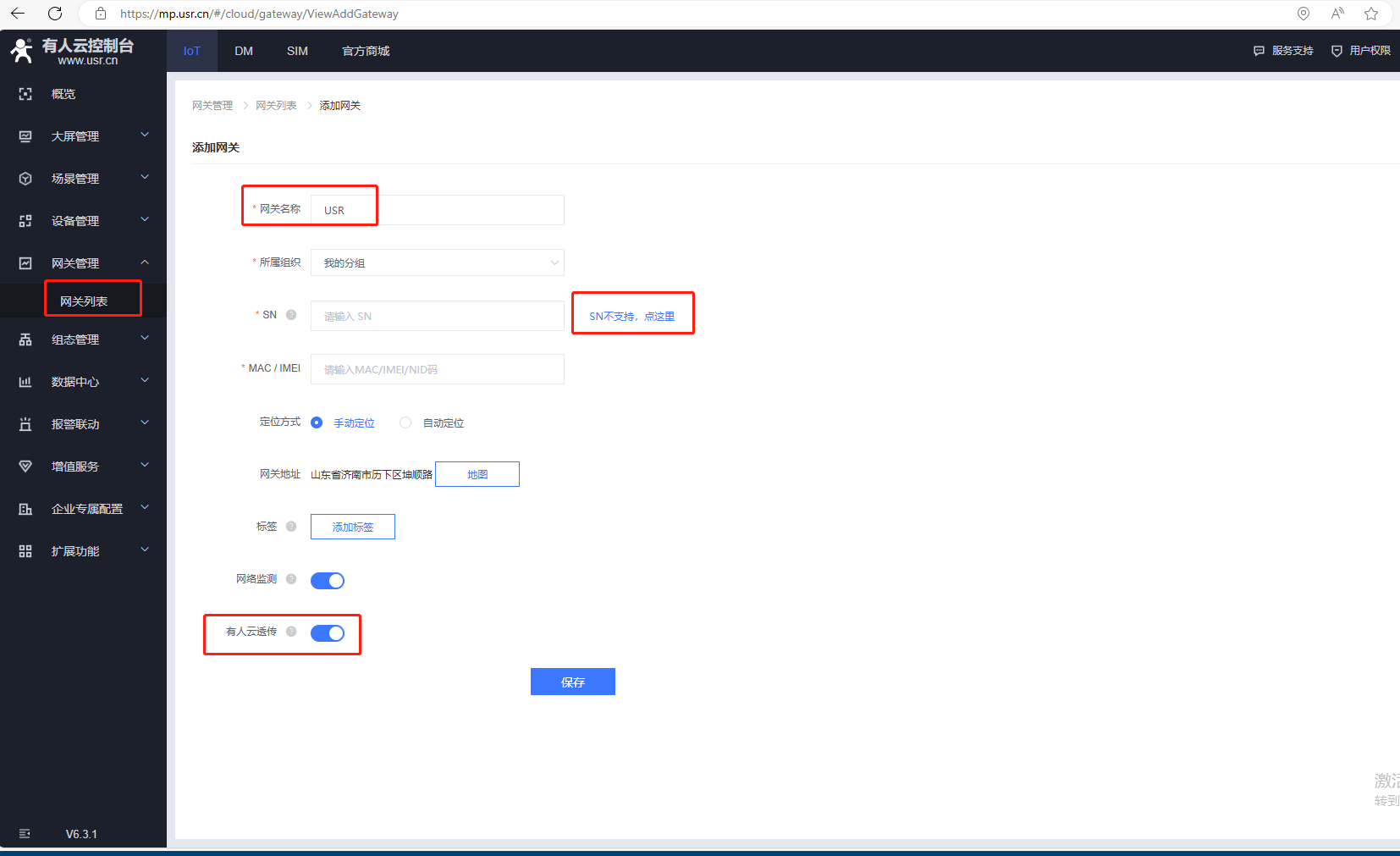

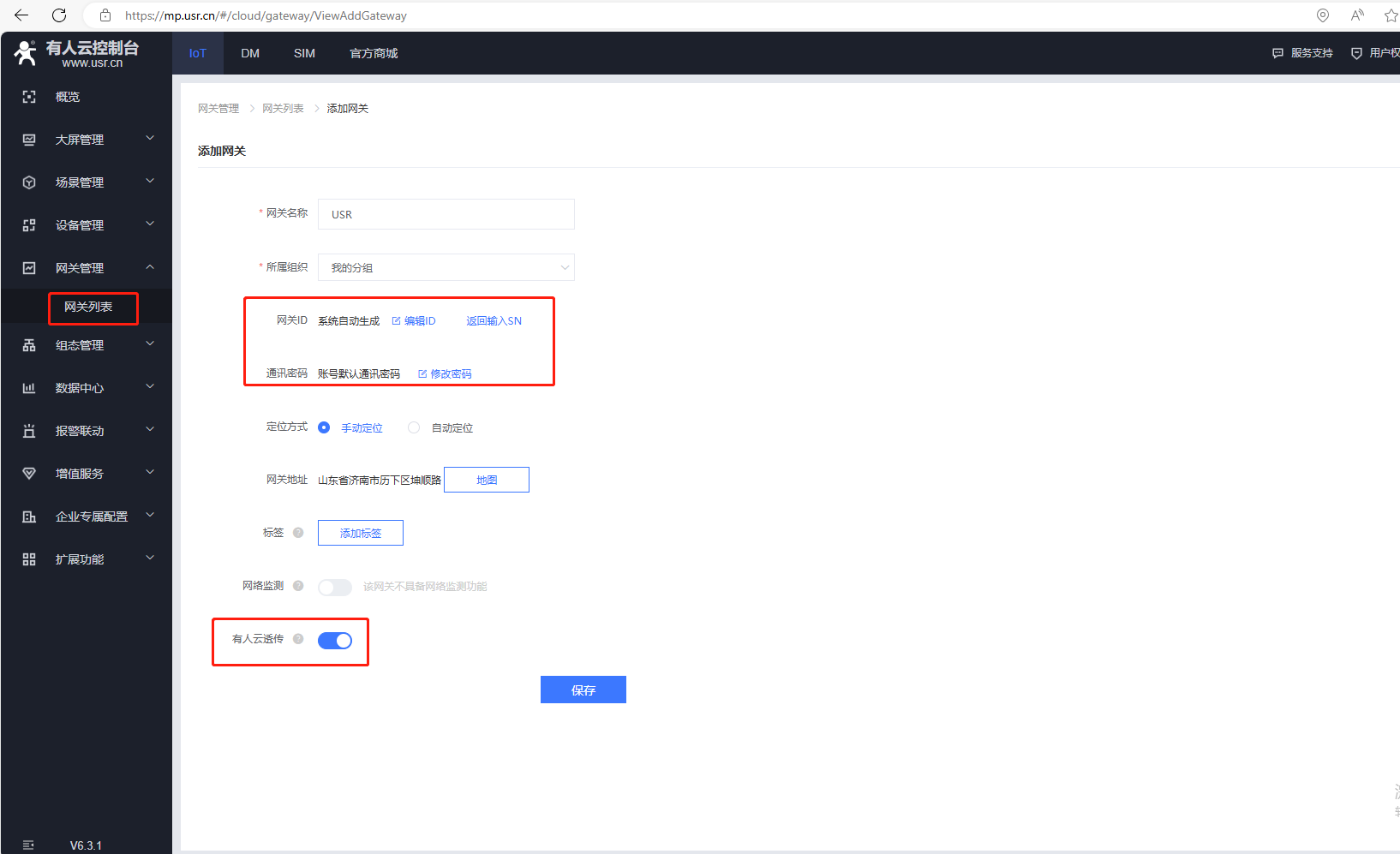

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。
（2）選擇不支持SN上云，就點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透傳。

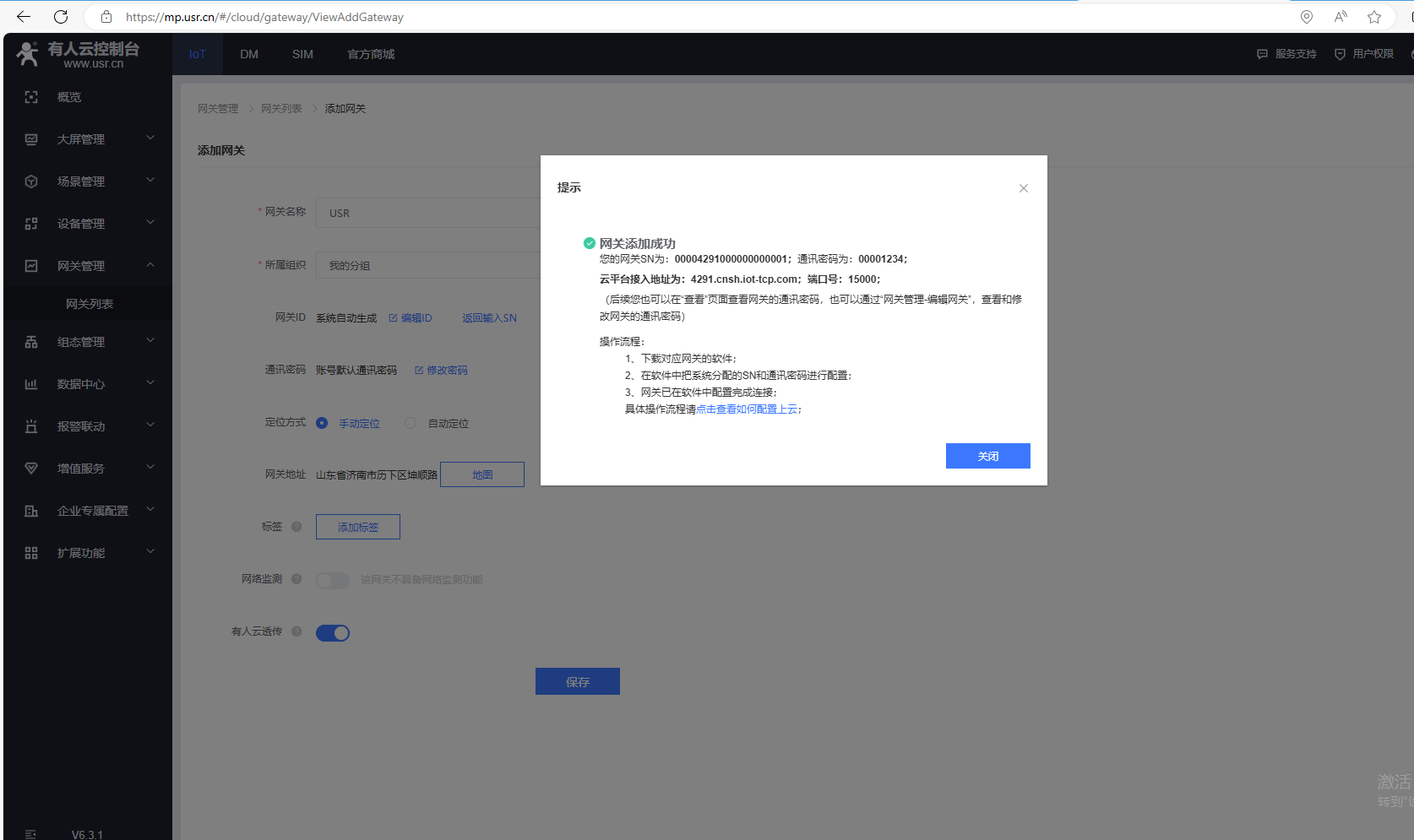

網關添加成功
您的網關SN為： 00004291000000000001； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。
四、USR-TCP232-T2參數設置

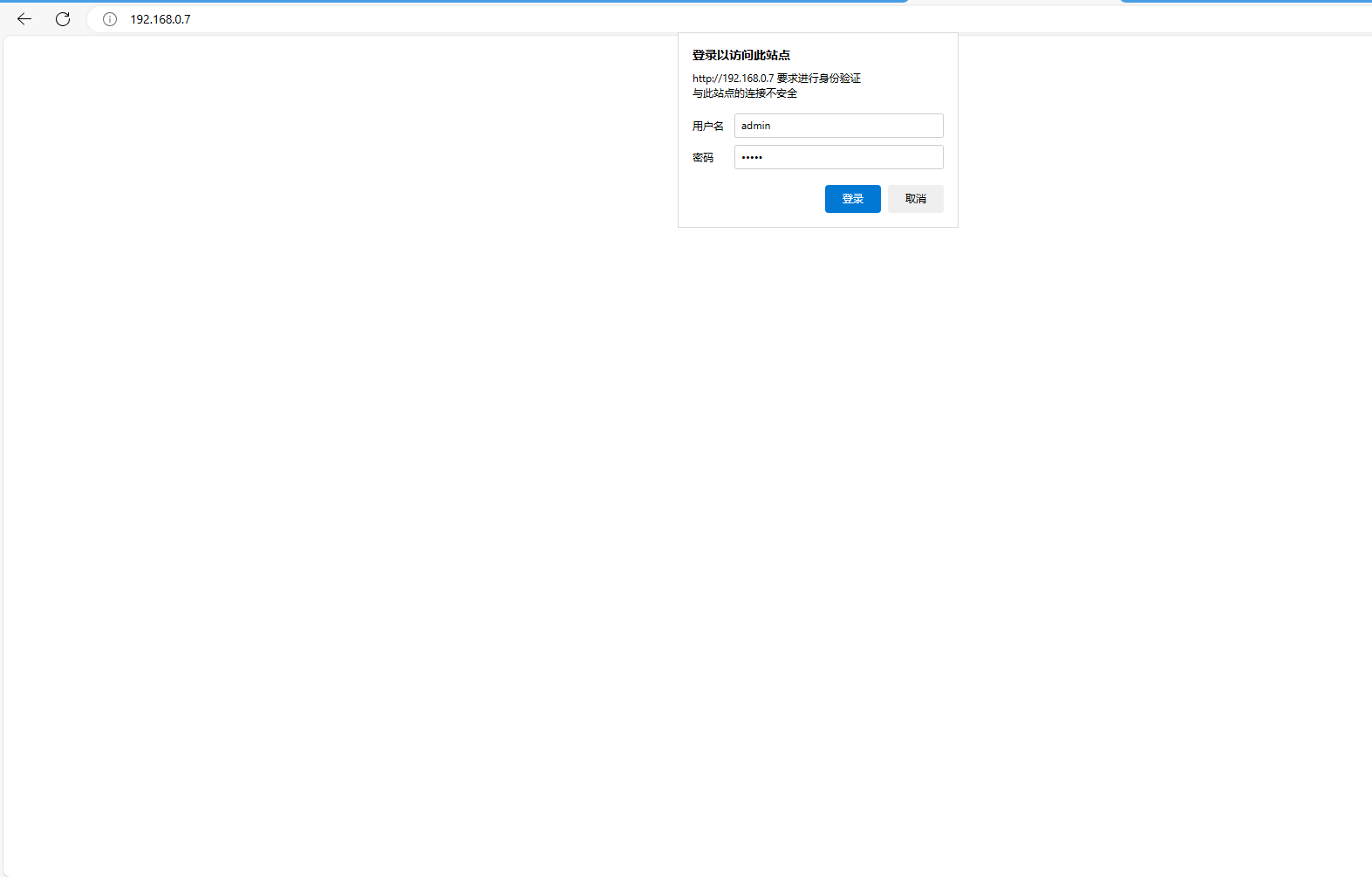

1、USR-TCP232-T2網線和電腦直連，IP同網段，瀏覽器輸入192.168.0.7登陸T2網頁，用戶名和密碼都是admin。
2、切換中文顯示，網頁右上角點擊中文。

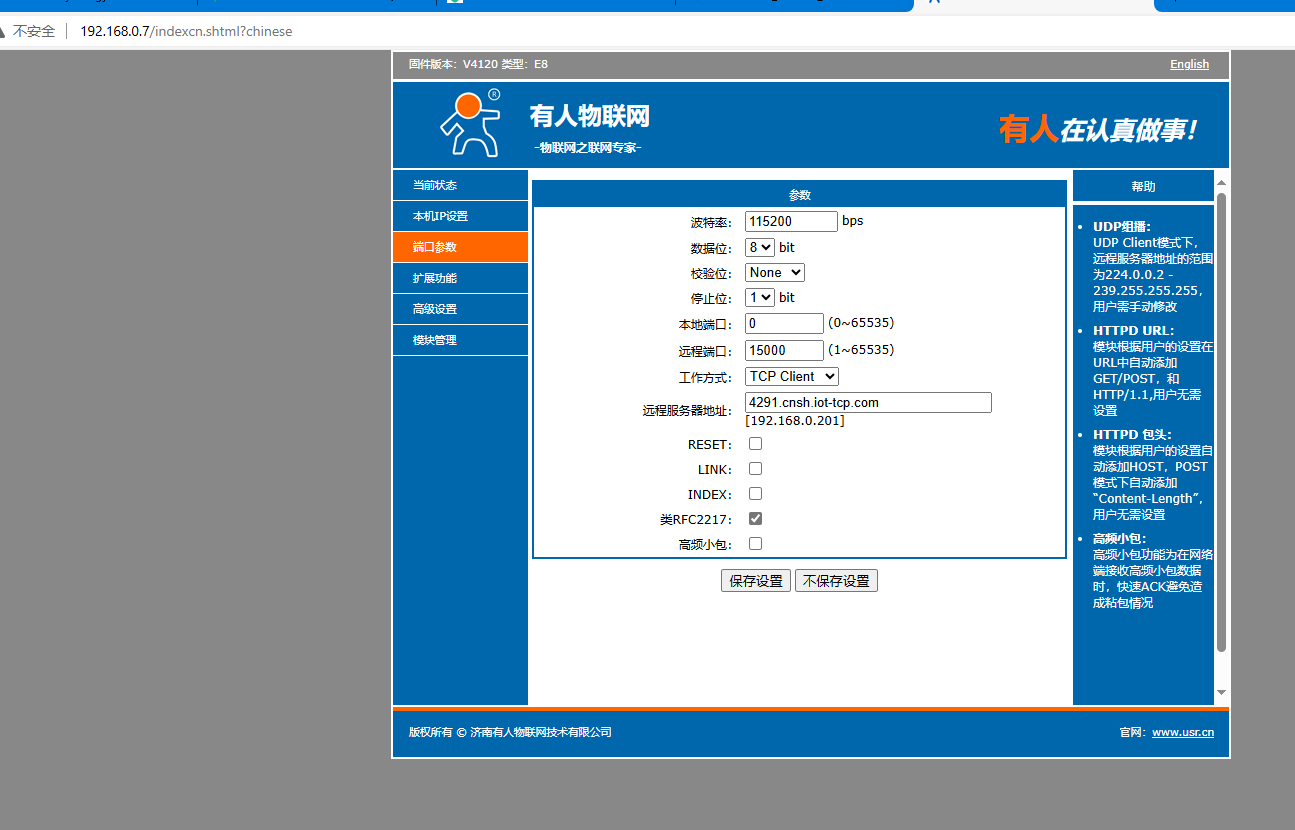

3、端口參數設置，串口參數默認（實際應用和所接串口設備串口參數設置一致），遠程端口15000，工作方式TCP Client,遠程服務器地址4291.cnsh.iot-tcp.com，點擊保存設置。

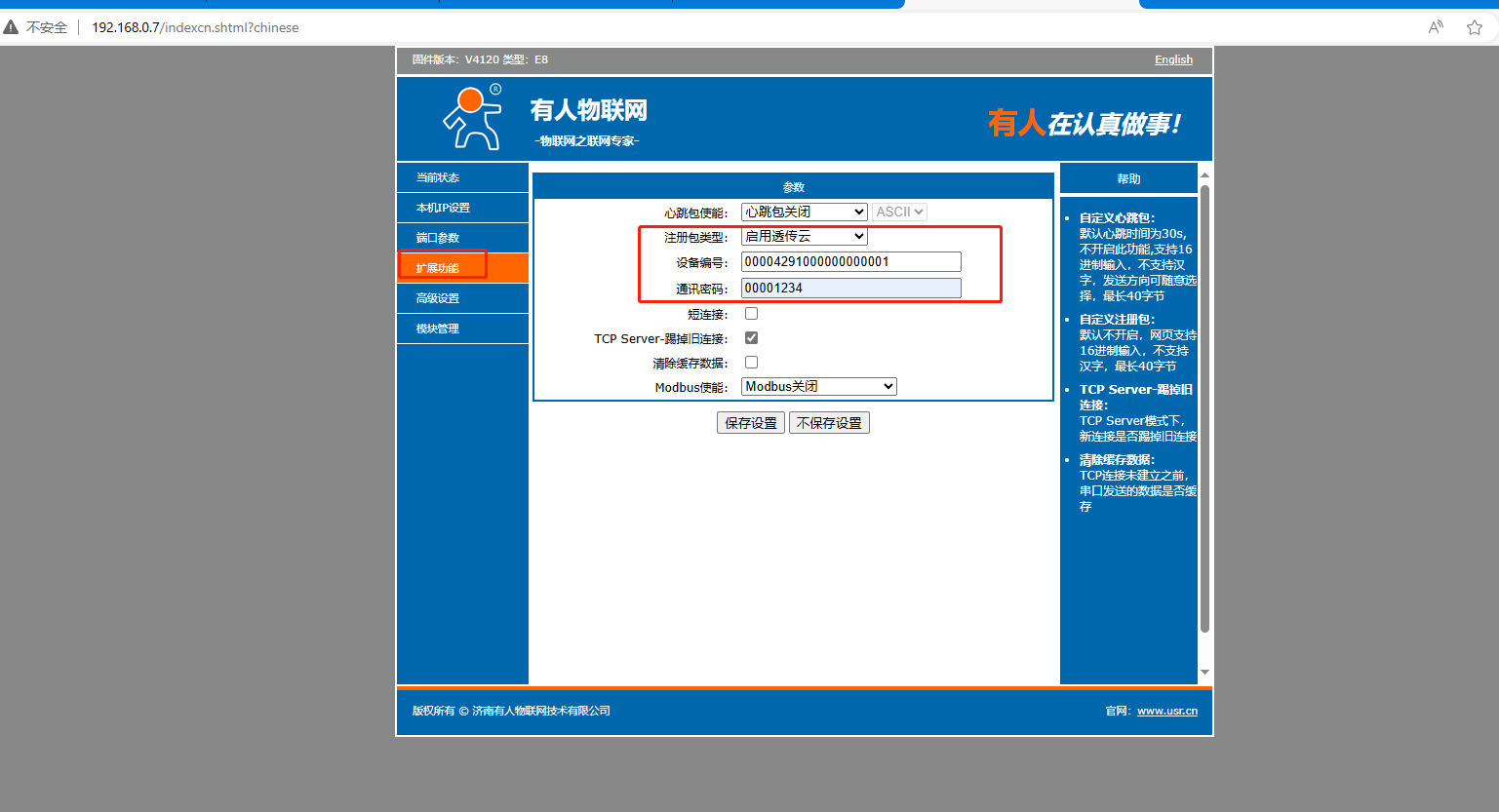

4、擴展功能，注冊包類型，啟用透傳云。設備編號填00004291000000000001，通訊密碼填00001234。點擊保存設置。

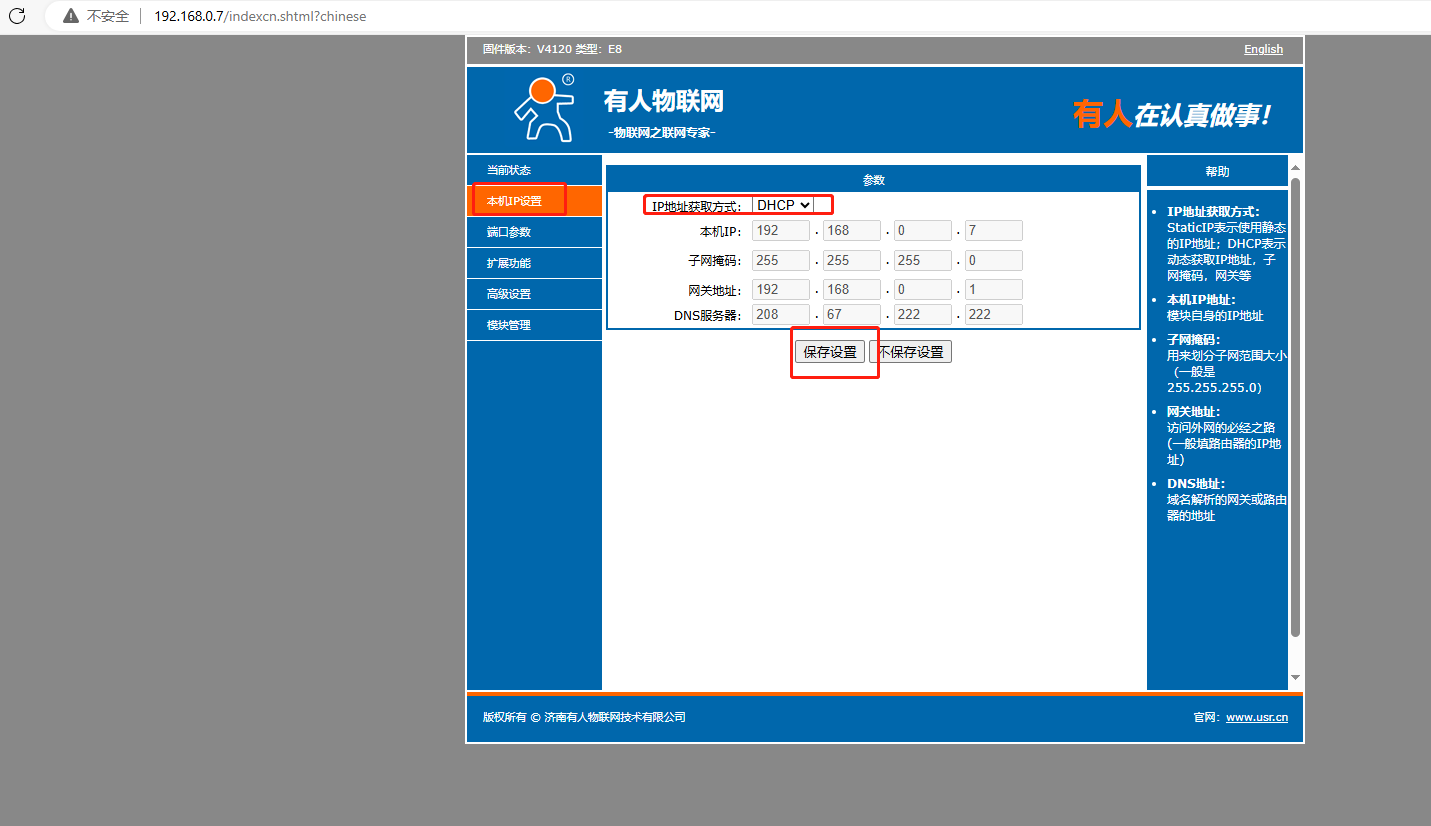

5、本機IP設置，IP地址獲取方式選擇DHCP，點擊保存設置。

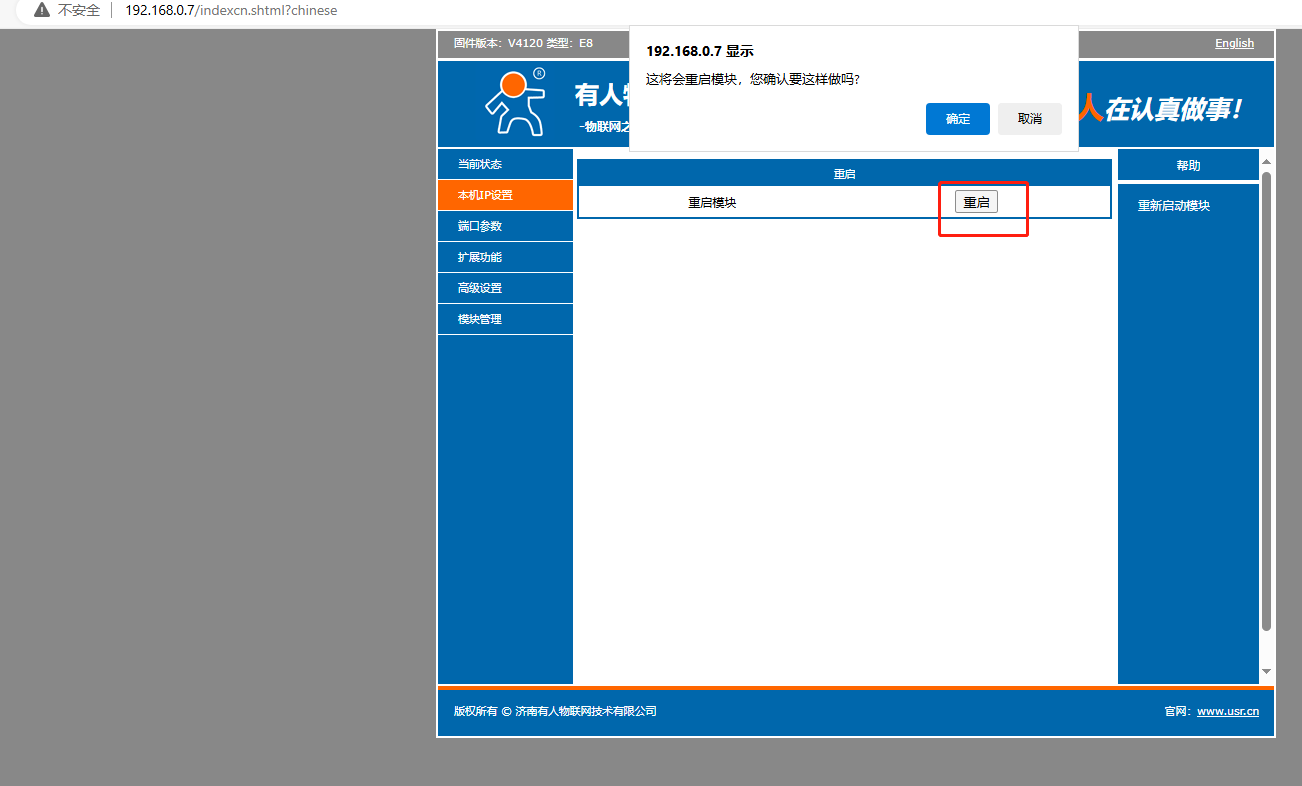

6、重啟模塊。重啟完之后，USR-TCP232-T2的網口用網線連接可以上外網的路由器LAN口。

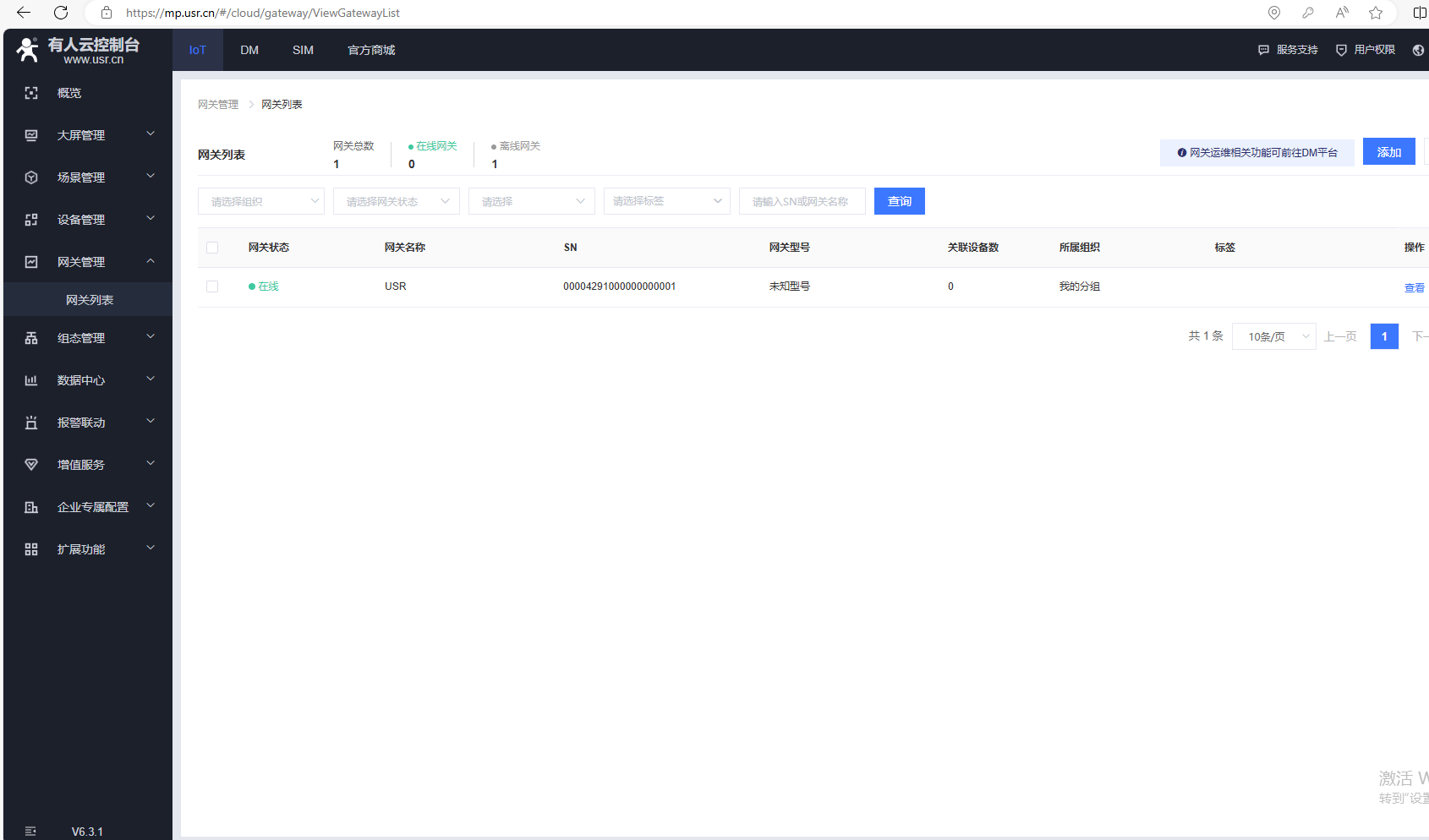

7、有人云設備在線
五、添加USR-VCOM設備

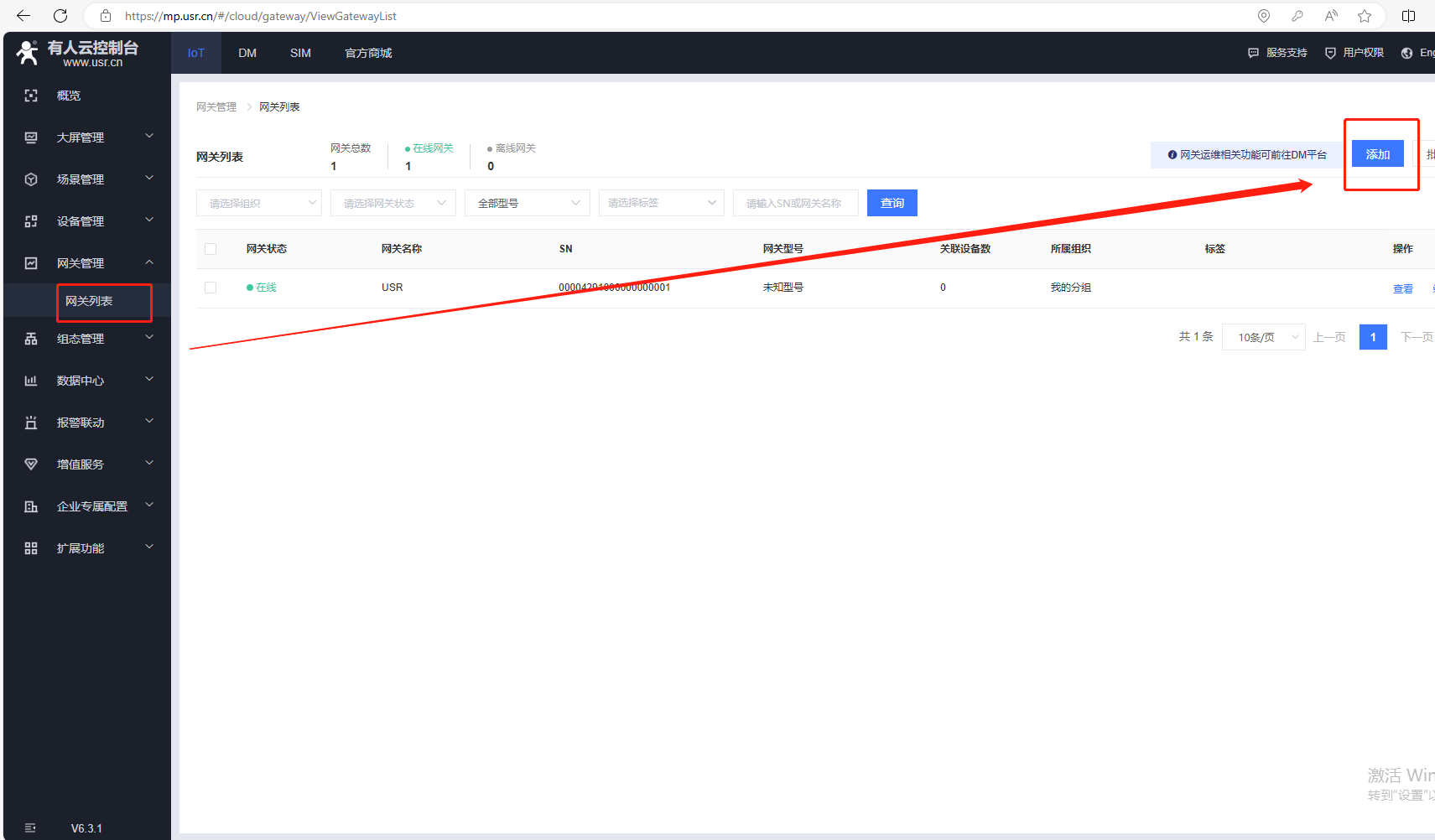

1、點擊網關管理，網關列表，點擊添加。

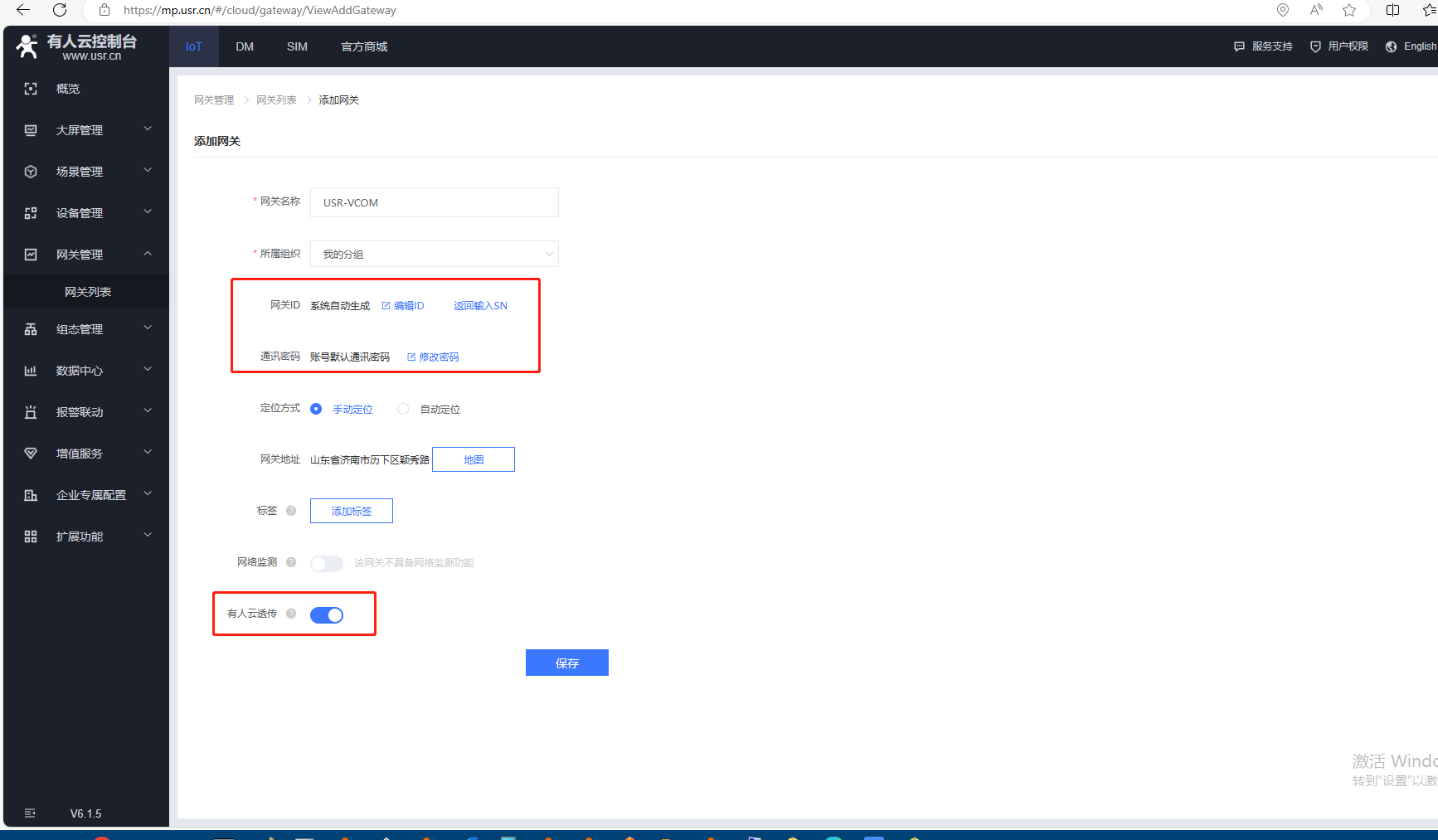

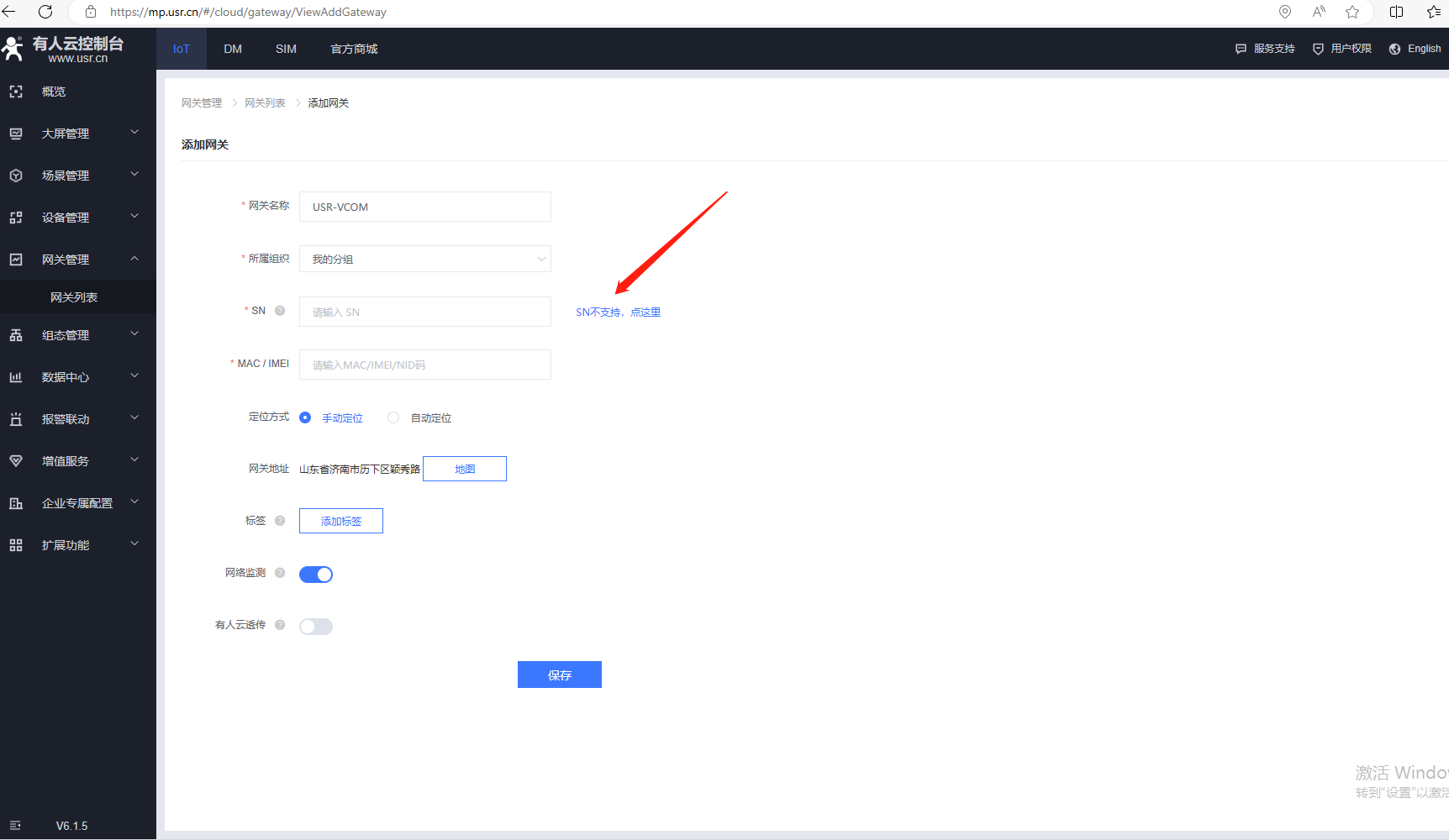

2、USR-VCOM虛擬串口添加，點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透傳。

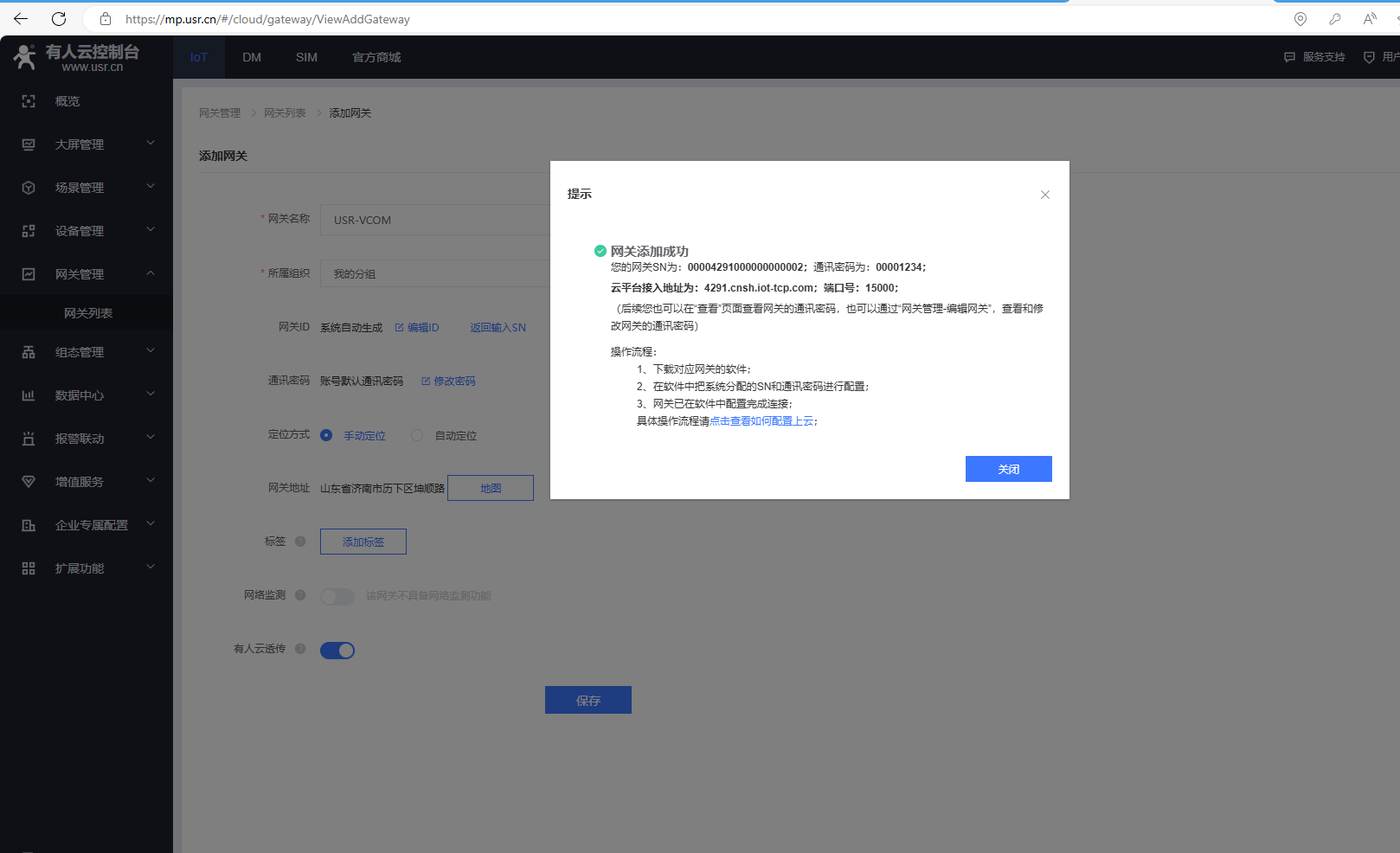

網關添加成功
您的網關SN為： 00004291000000000002； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載虛擬串口軟件，在虛擬串口軟件中把系統分配的SN和通訊密碼進行配置。
六、有人云建透傳組

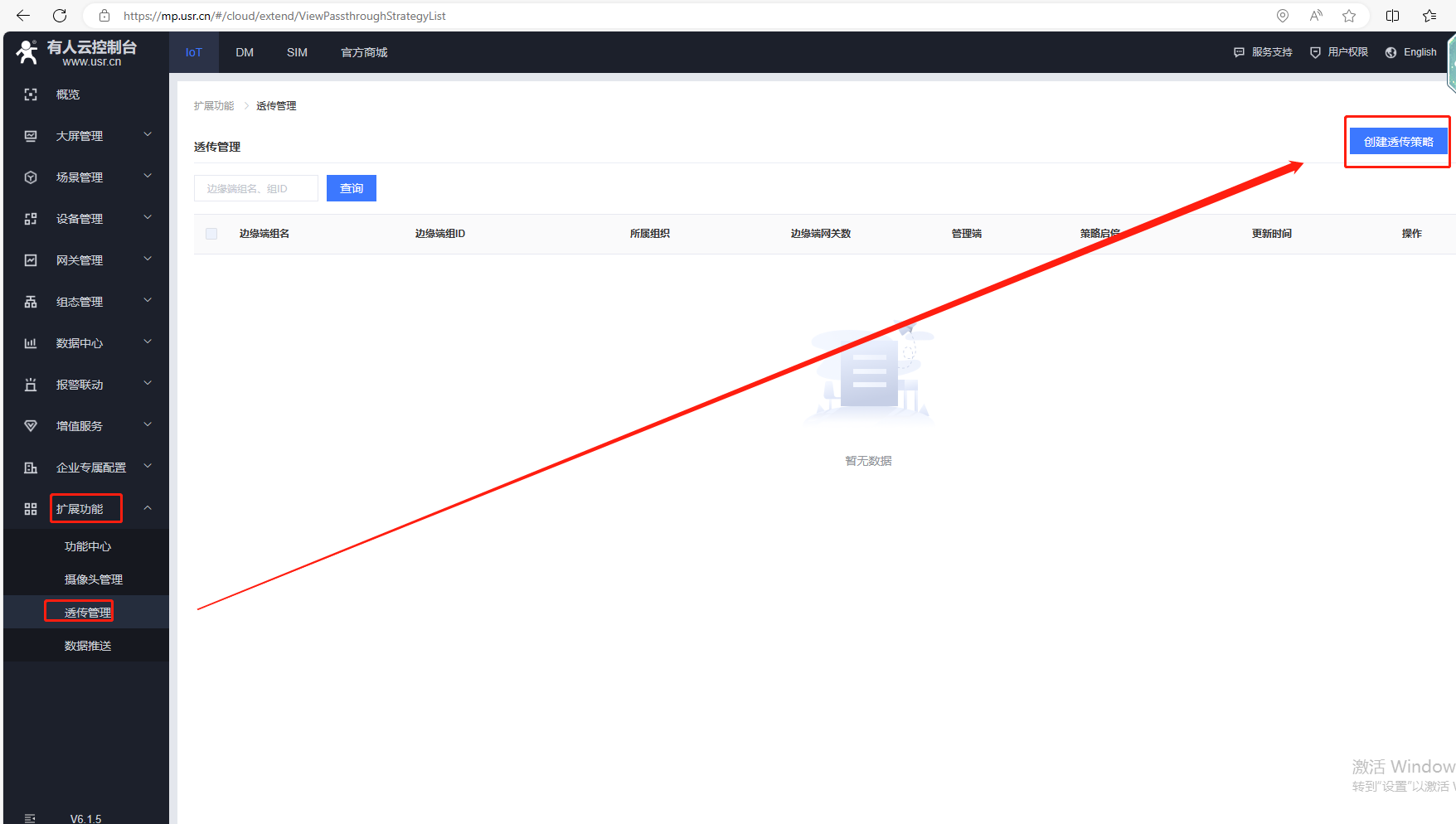

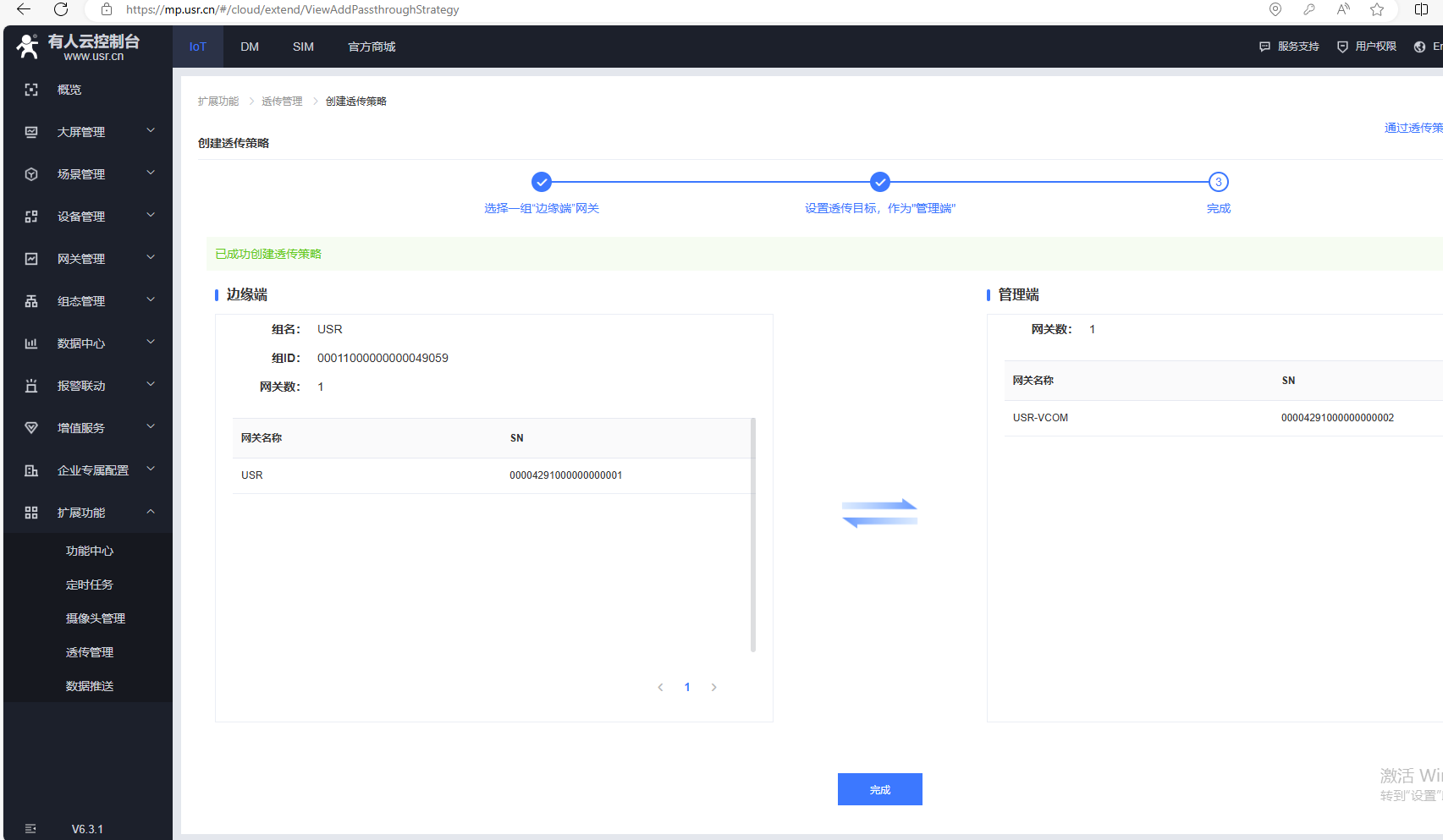

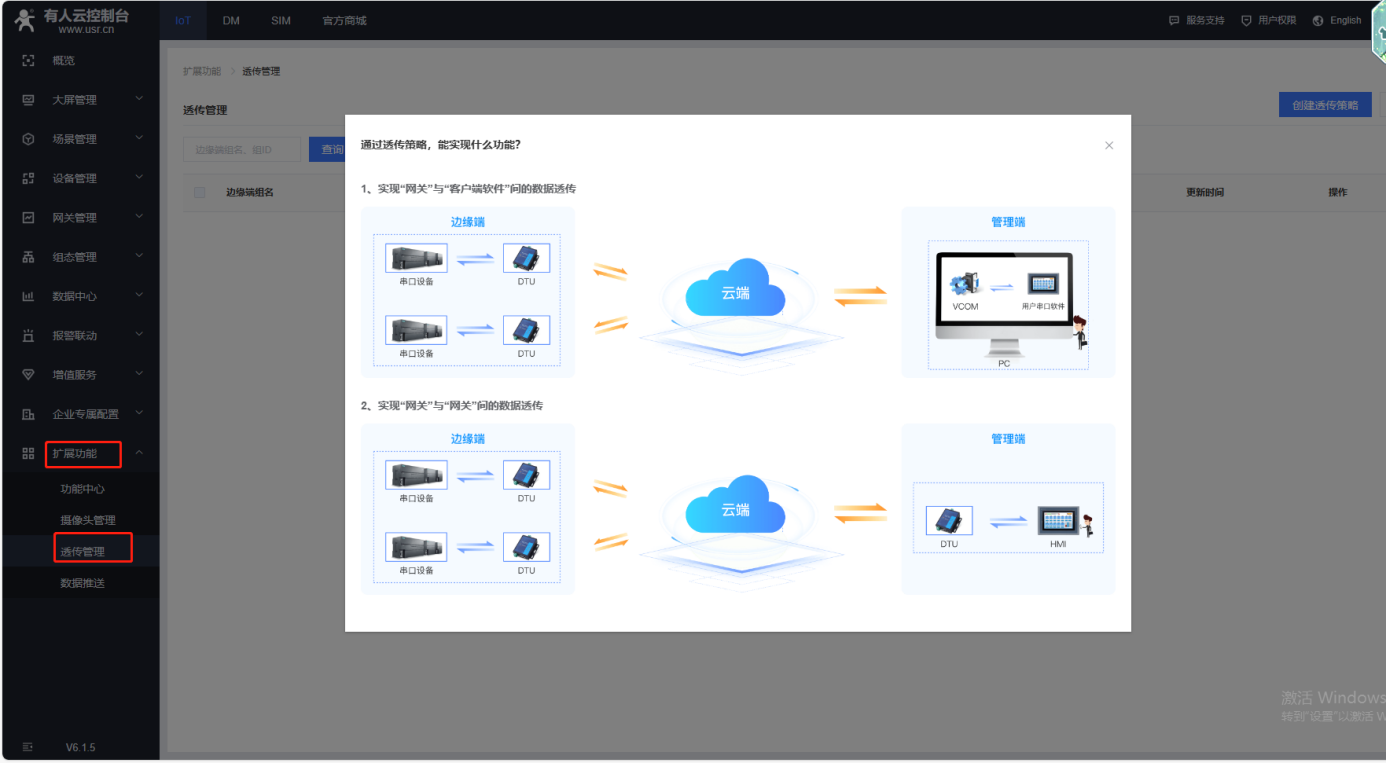

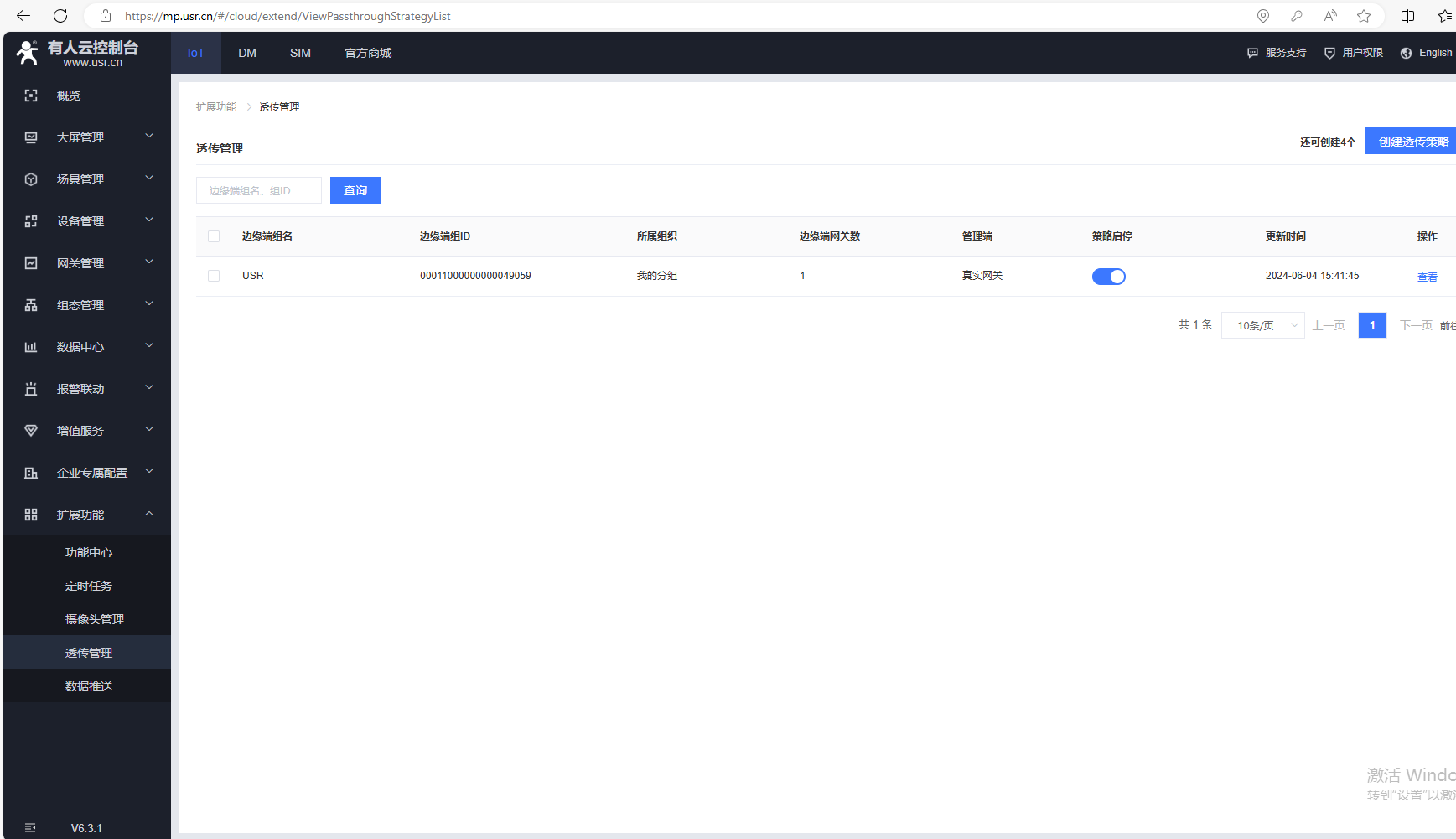

1、擴展功能，透傳管理，創建一個透傳策略

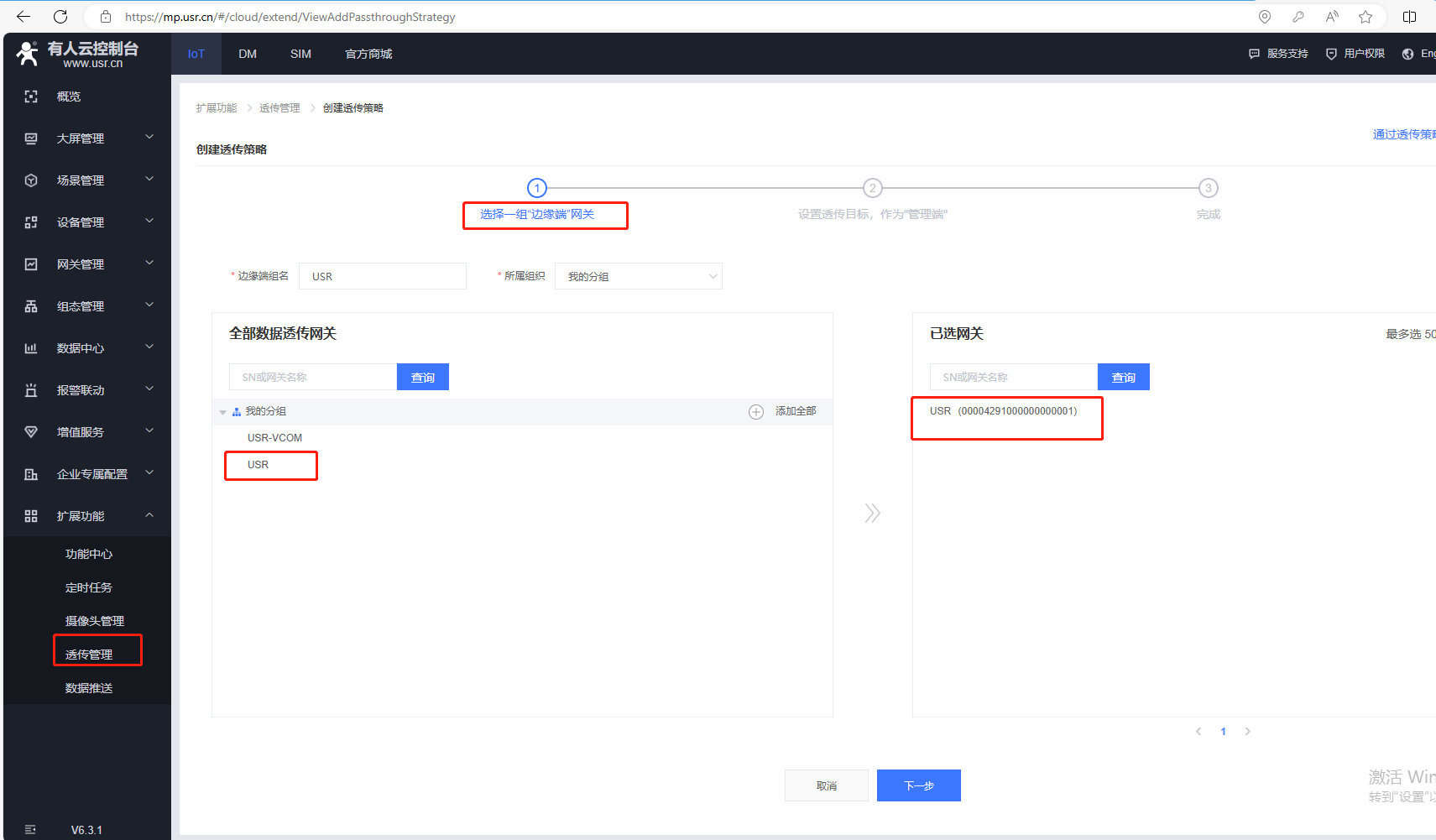

2、選擇邊緣端網關，添加的USR-TCP232-T2
3、選擇管理端，選添加的USR-VCOM做管理端
七、創建虛擬串口
1、電腦下載并安裝虛擬串口軟件V3.7.2.529版本
下載安裝之前，需要關閉防火墻。
2、創建虛擬串口

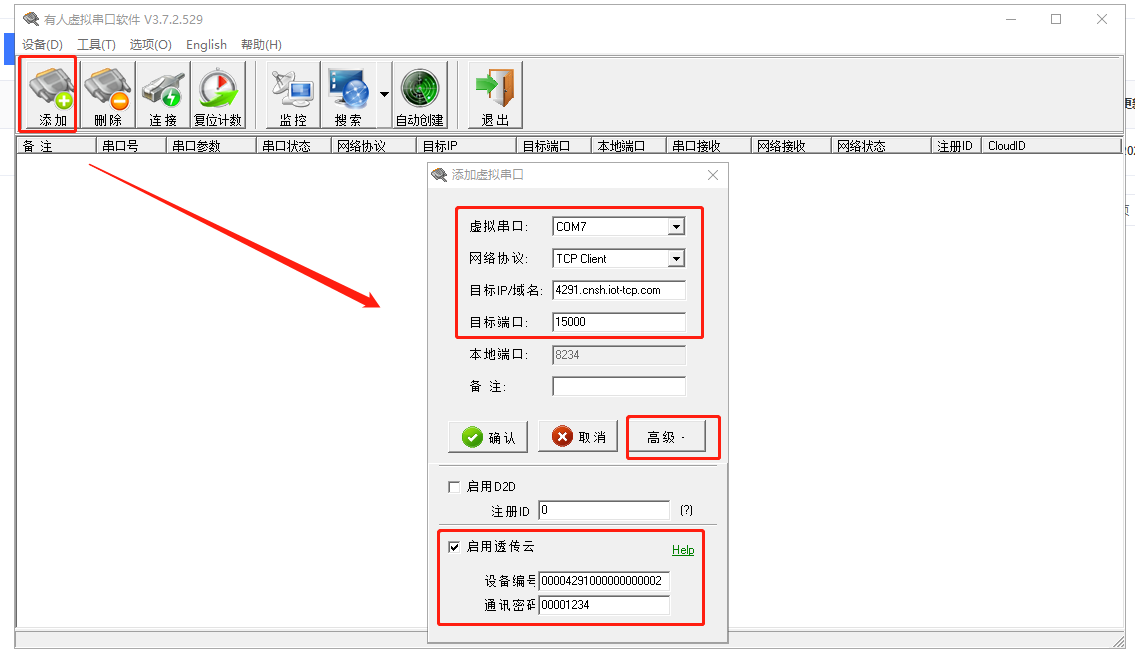

點擊添加，用空閑的COM7作為虛擬串口的COM口號。
網絡協議：TCP client客戶端
目標地址4291.cnsh.iot-tcp.com和目標端口號15000
高級設置開啟透傳云，輸入有人云添加設備的編號ID 00004291000000000002和密碼00001234，點擊確認。
添加完，有人云，網關列表，USR-VCOM在線。
電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看新建的虛擬串口COM7。
八、通訊測試

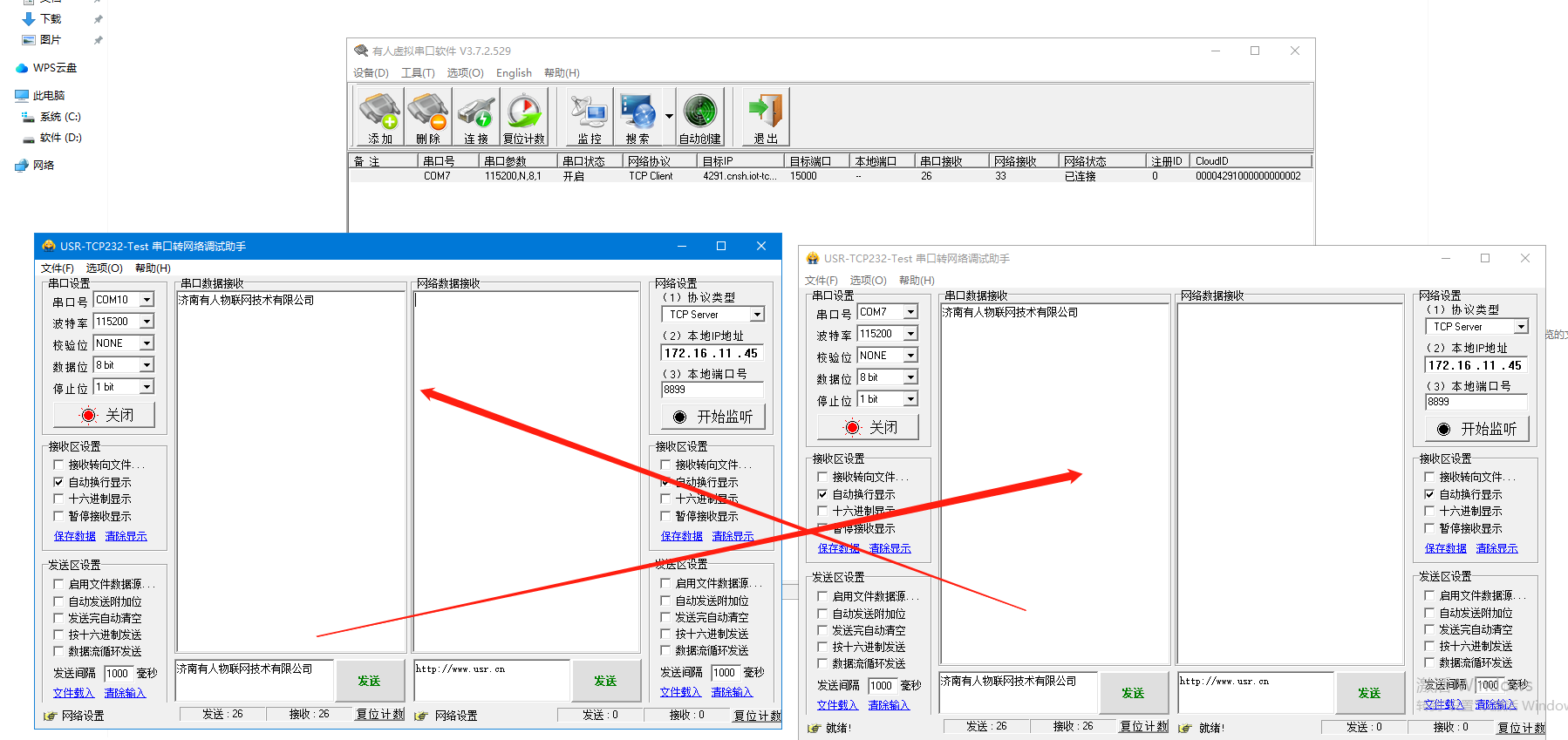

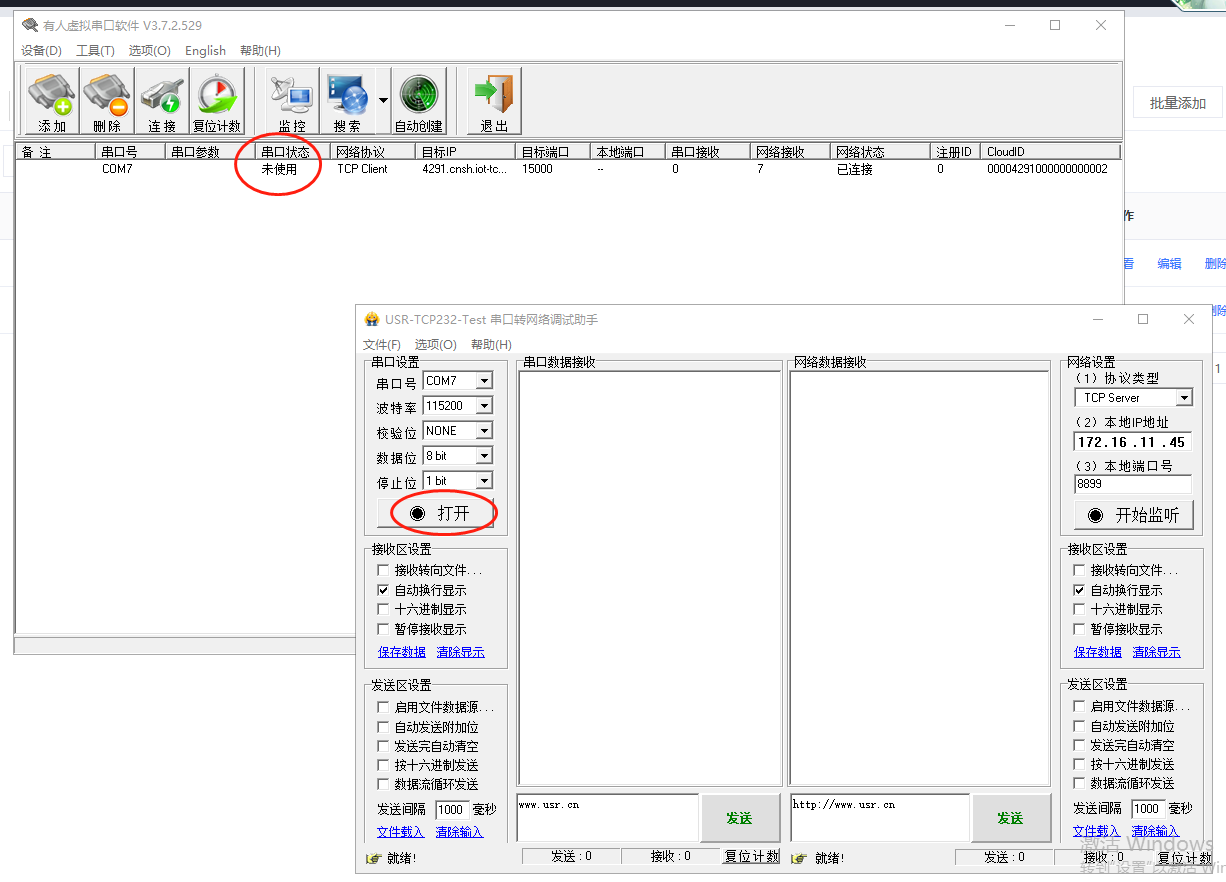

1、打開2個串口助手，分別用USR-TCP232-T2實際USB串口COM10打開串口，另一個串口助手用虛擬串口COM7打開串口。
2、USR-TCP232-T2實際串口和虛擬串口之間測試數據通訊。
編寫人：金志方 編寫日期：2024-08-14
審核人：金志方 審核日期：2024-08-14
訂正版本：V1.0 訂正內容：初稿
