1、資料下載：
http://www.ggxxsw.cn/Search/getList/keyword/USR-WIFI232-B2/
USR-WIFI232-B2 資料
http://www.ggxxsw.cn/Download/356.html
軟件設計手冊
http://www.ggxxsw.cn/Download/354.html
說明書
http://www.ggxxsw.cn/Download/355.html
硬件設計手冊
http://www.ggxxsw.cn/Download/707.html
串口AT指令配置軟件下載鏈接
http://www.ggxxsw.cn/Download/27.html
USR-TCp232-Test有人網絡調試助手軟件下載鏈接(串口調試助手二合一) http://www.ggxxsw.cn/product/72.html
USR-VCOM 虛擬串口軟件下載鏈接
請百度網上去下載MODBUS pOLL和MODBUS SLAVE 軟件。

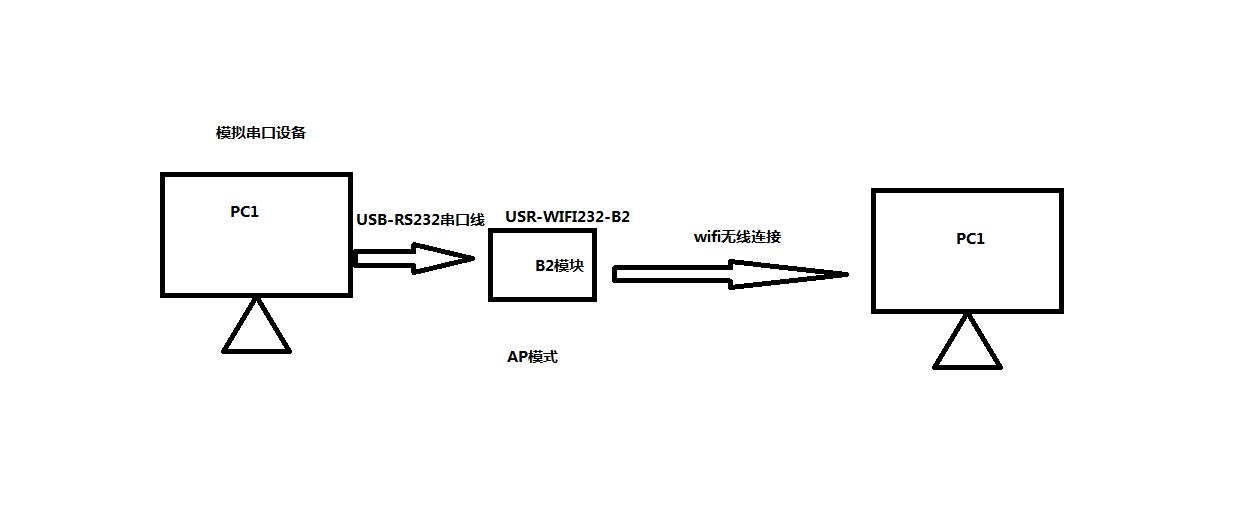

連接框圖
2、準備工作：
注意：在開始測試之前，一定要把電腦上的防火墻關閉，退出殺毒軟件;在適配器設置中禁用本地網卡、VpN、虛擬機以及其他的網絡設備。
3、硬件連接：
USR-WIFI232-B2可以使用我們公司的測試評估板，USR-WIFI232-2EV2
http://www.ggxxsw.cn/product/44.html
串口接USB-RS232串口線設置。
備注：客戶也可以將B2模塊引出串口線，接USB-TTL串口線調試。
4、無線連接：

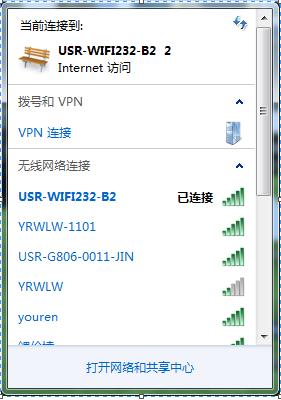

USR-WIFI232-B2出廠默認是Ap模式，電腦無線網卡去搜索USR-WIFI232-B2的wifi。
熱點名稱是產品名+下劃線+MAC后4位。MAC可以用產品貼膜標簽上看到。

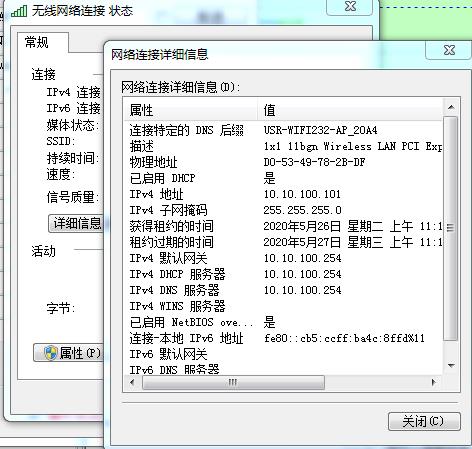

可以通過無線網絡連接，去查看狀態，點擊詳細信息，就可以看到電腦連接USR-WIFI232-B2，電腦的Ip是10.10.100.101。

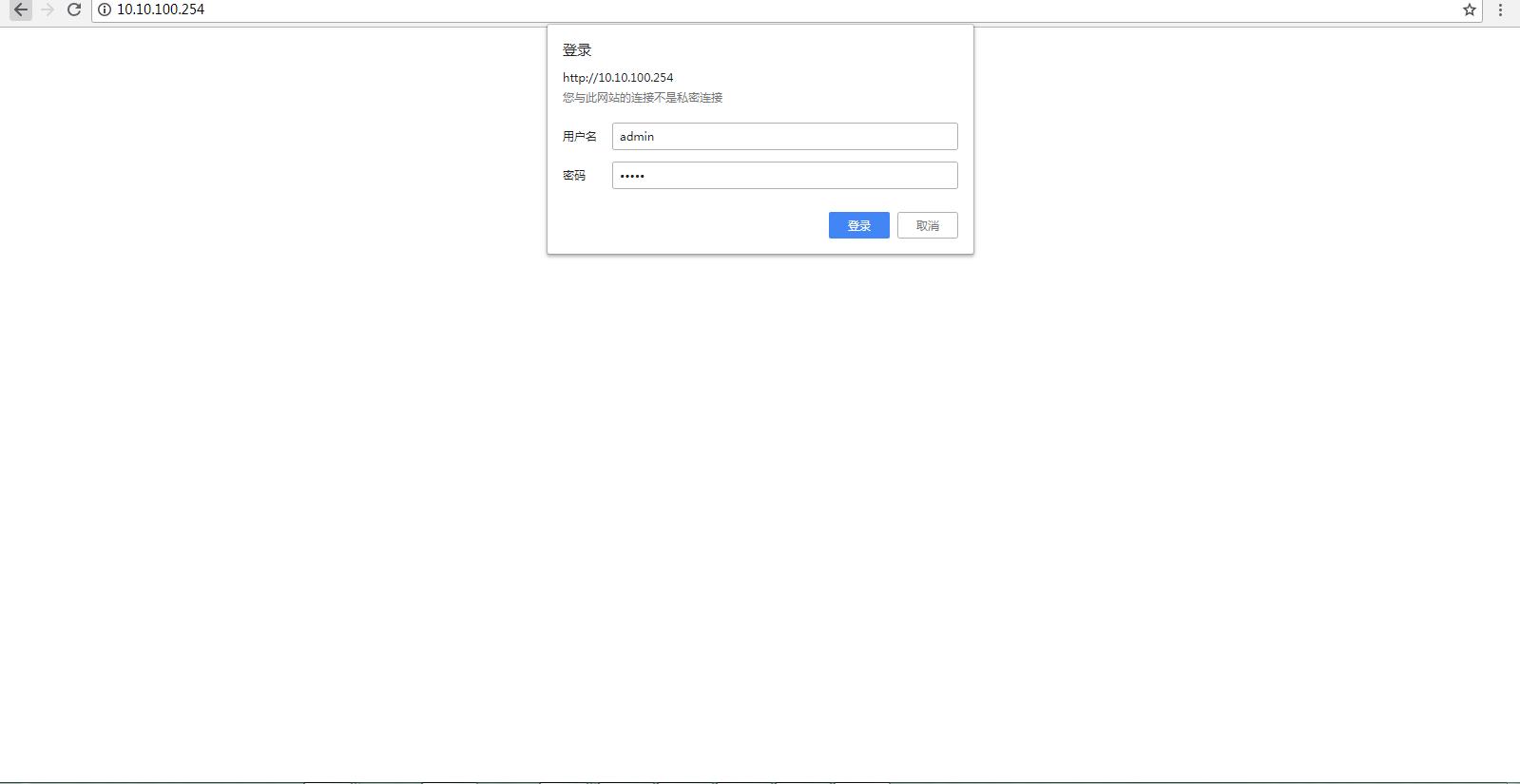

USR-WIFI232-B2默認Ip是10.10.100.254，用這個Ip，在瀏覽器輸入，進入USR-WIFI232-B2的內置網頁，可以對B2模塊進行參數查看和參數配置。登錄用戶名和密碼都是admin。
5、參數設置：

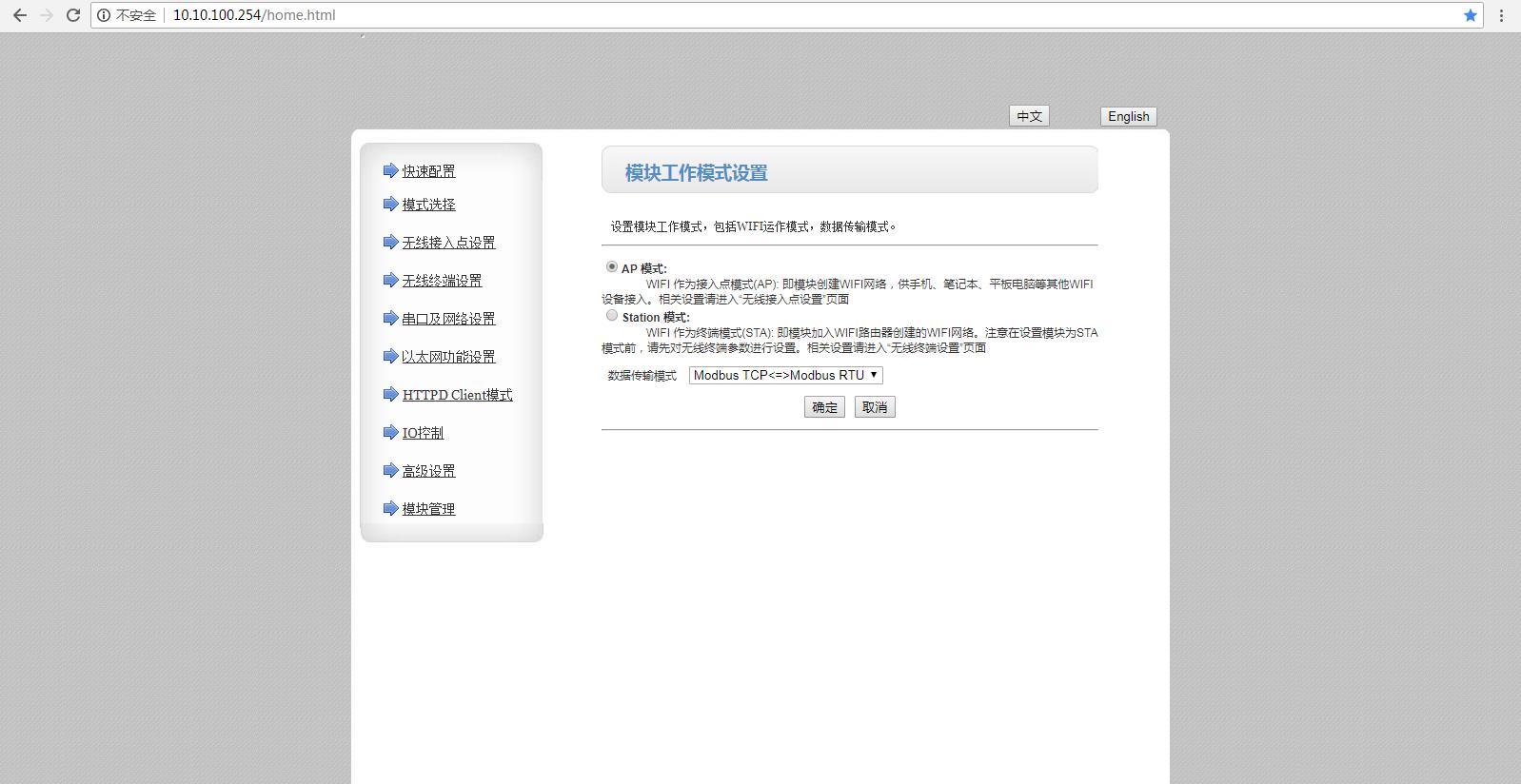

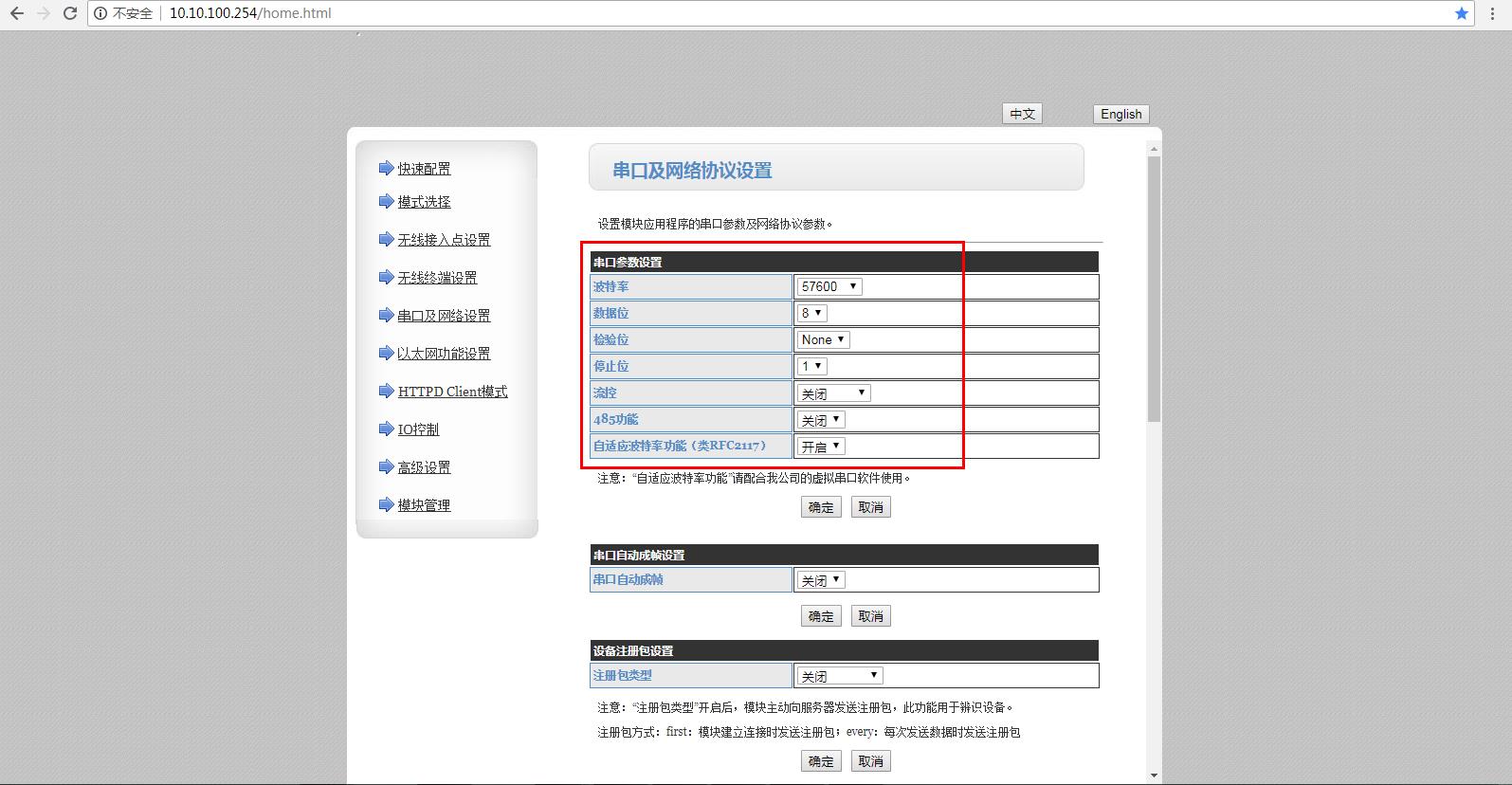

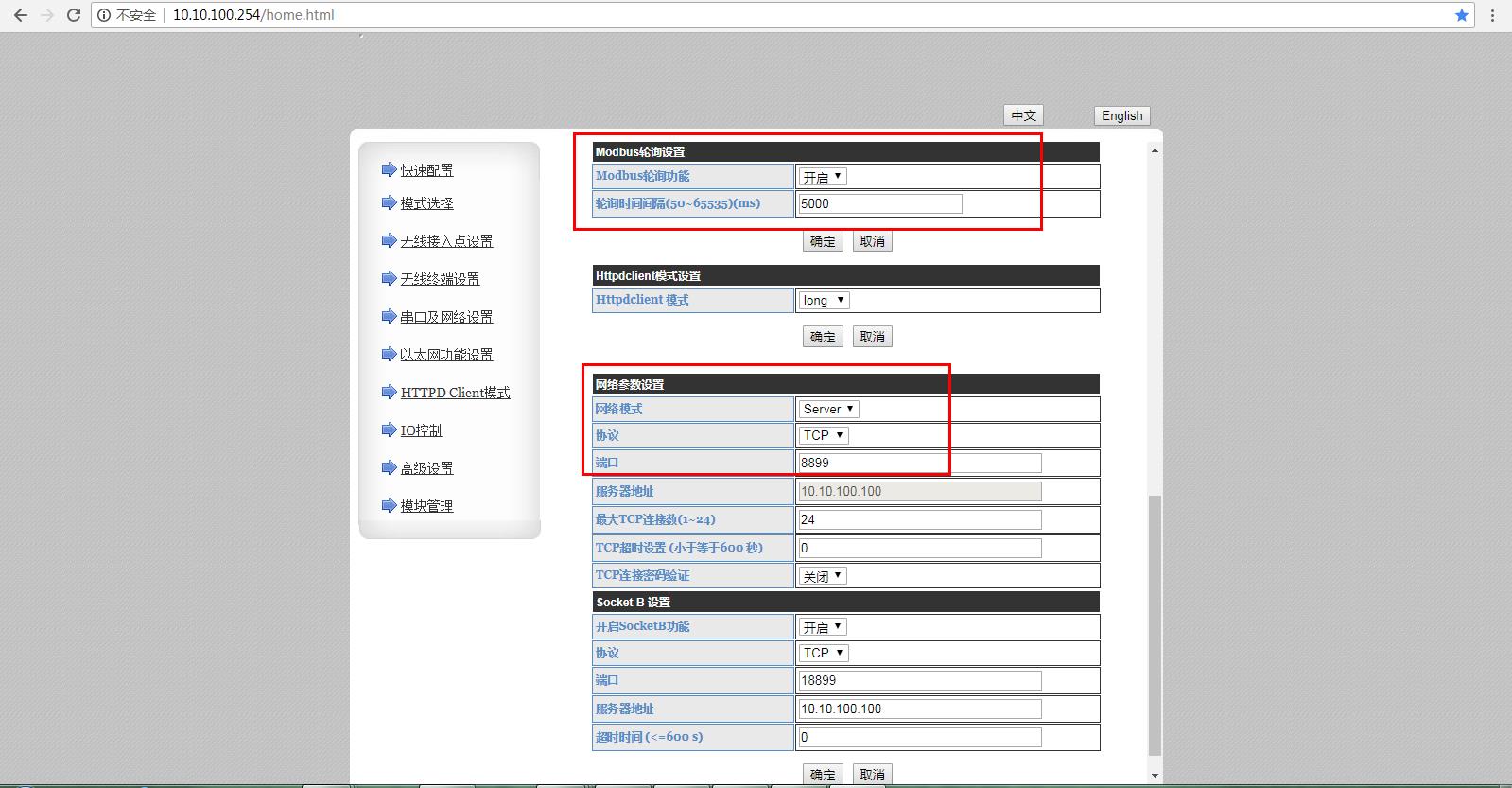

網頁上設置Ap模式，開啟MODBUS TCp轉MODBUS RTU模式。串口及網絡設置，設置串口參數。MODBUS輪詢設置開啟，時間設置5000ms。網絡模式設置TCp server，端口8899。

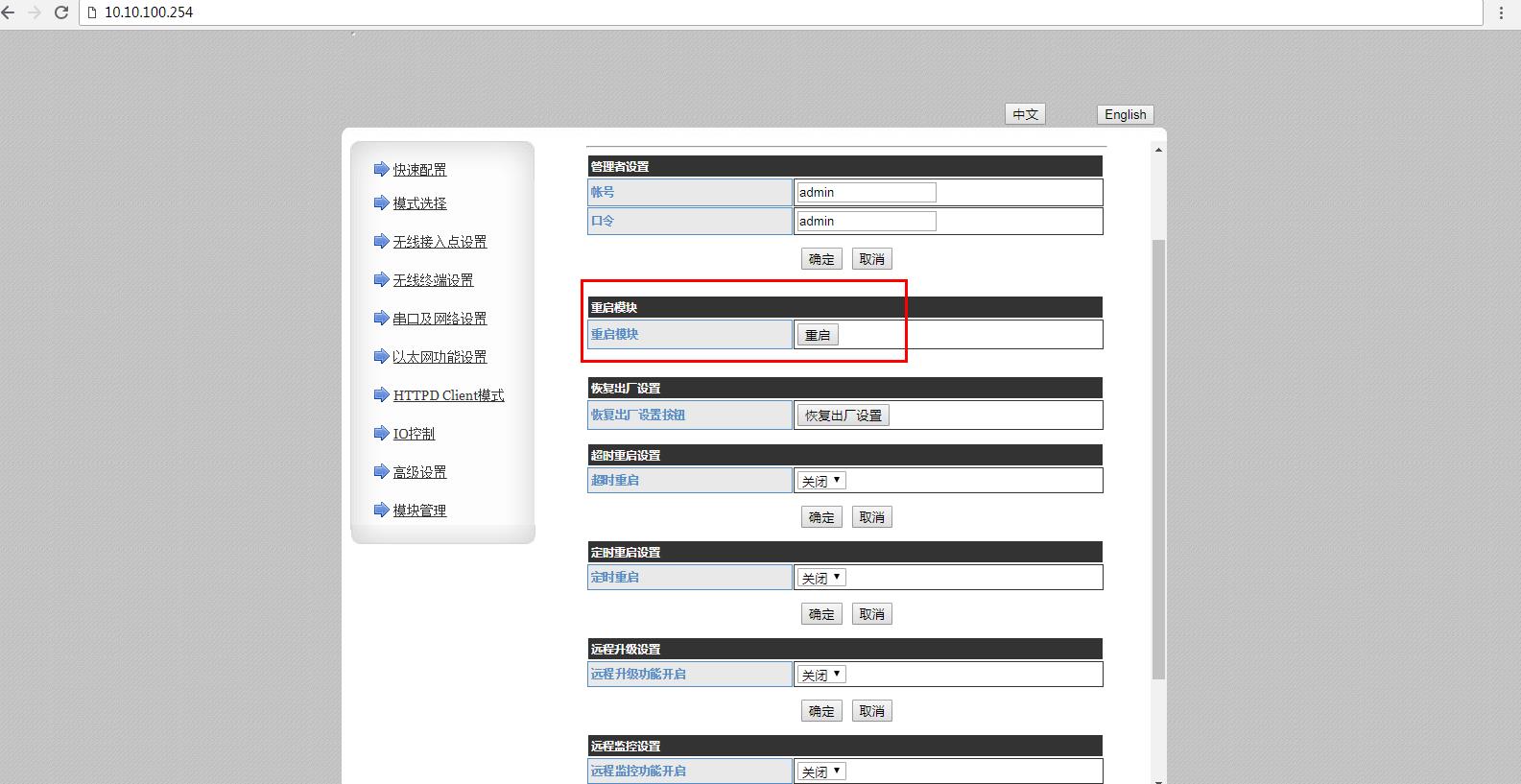

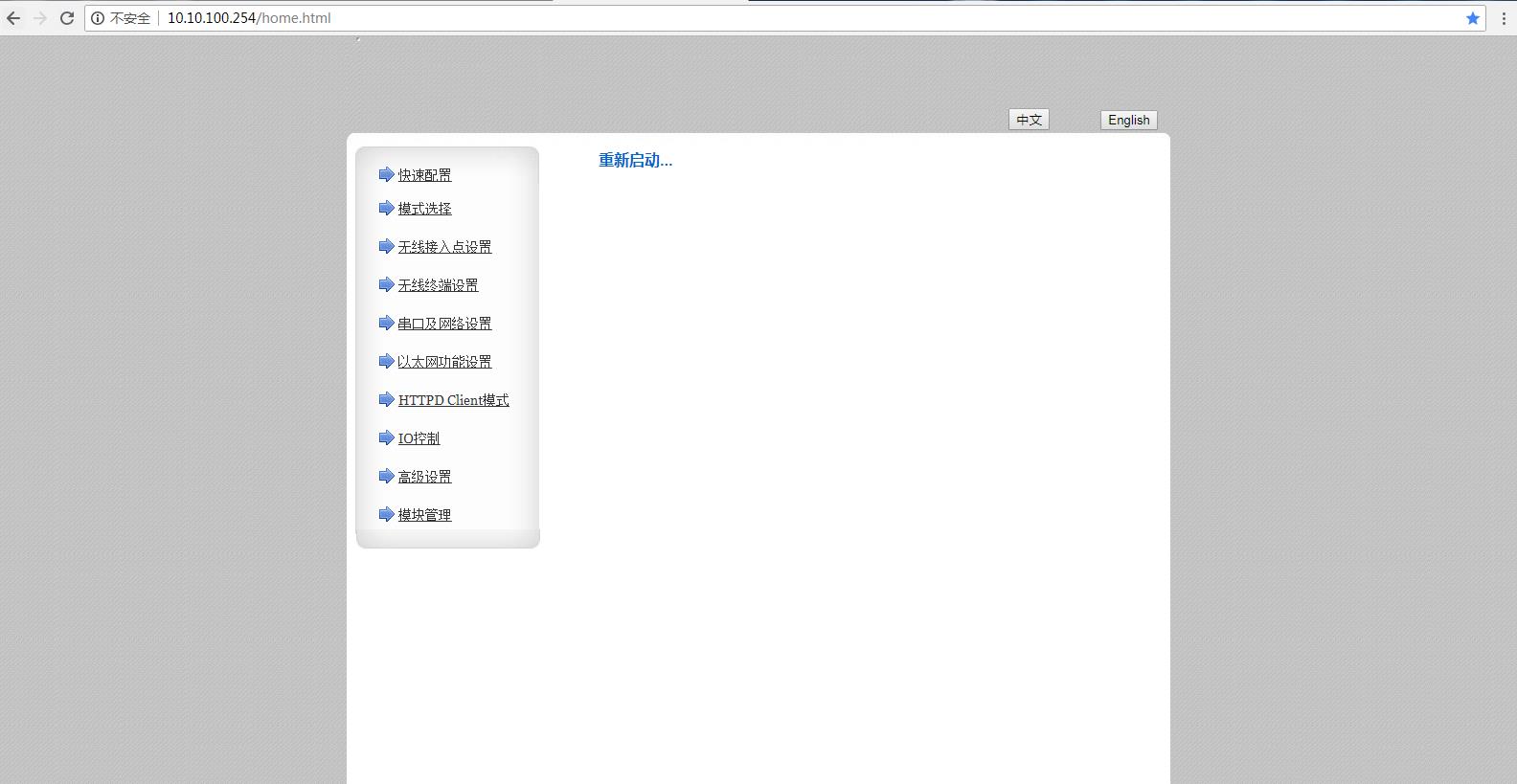

網頁設置完參數，重啟模塊。
6、測試數據傳輸：
USR-WIFI232-B2默認串口參數是57600，NONE，8,1
將USB-RS232串口線接電腦USB口，在電腦上設備管理器中，查看USB-RS232線的串口號，是COM38。

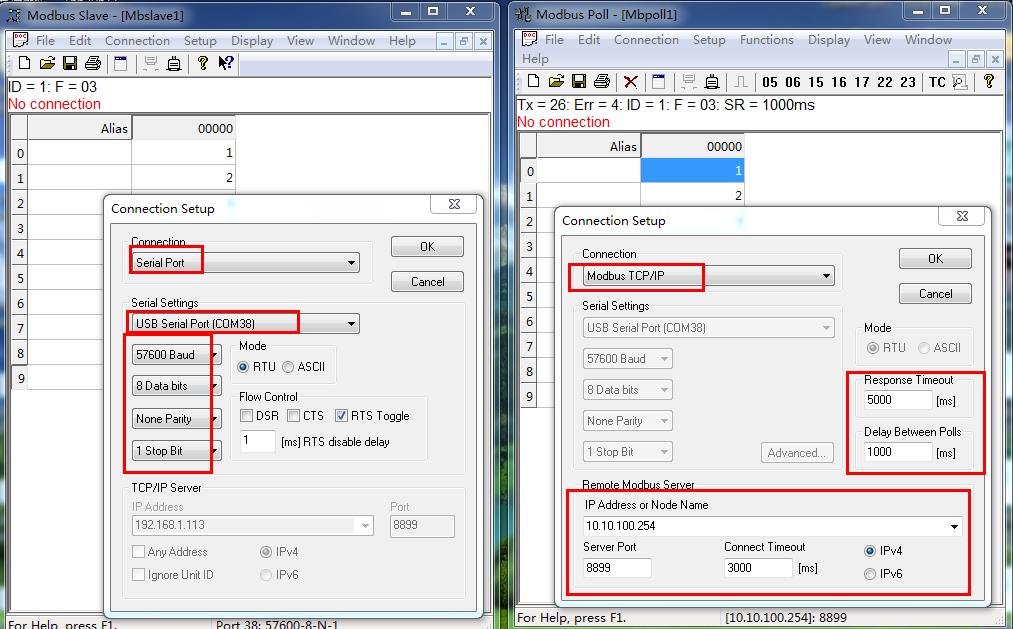

打開MODBUS SLAVE軟件，用COM38打開，串口參數和B2模塊設置一致。

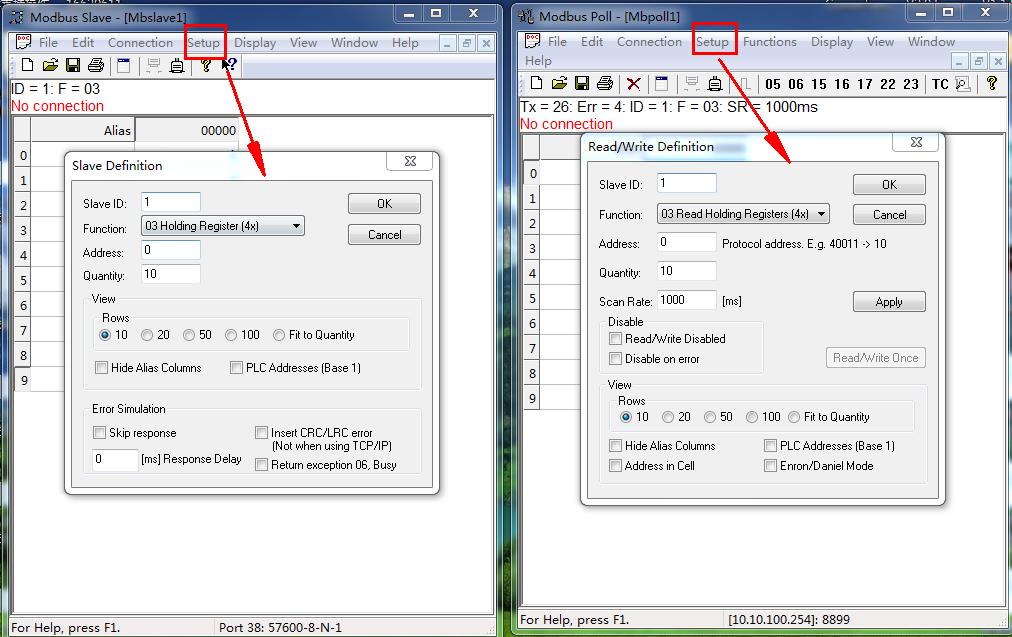

設置設備ID 1，寄存器起始地址0(十進制)，寄存器地址數量10。
打開MODBUS pOLL軟件，設置MODBUS TCp，Ip填B2模塊的Ip 10.10.100.254，服務器的端口填8899。配置好3個時間參數。
SLAVE ID設置為1。用03讀功能碼。寄存器起始地址0(十進制)，寄存器地址數量10。
點擊連接。

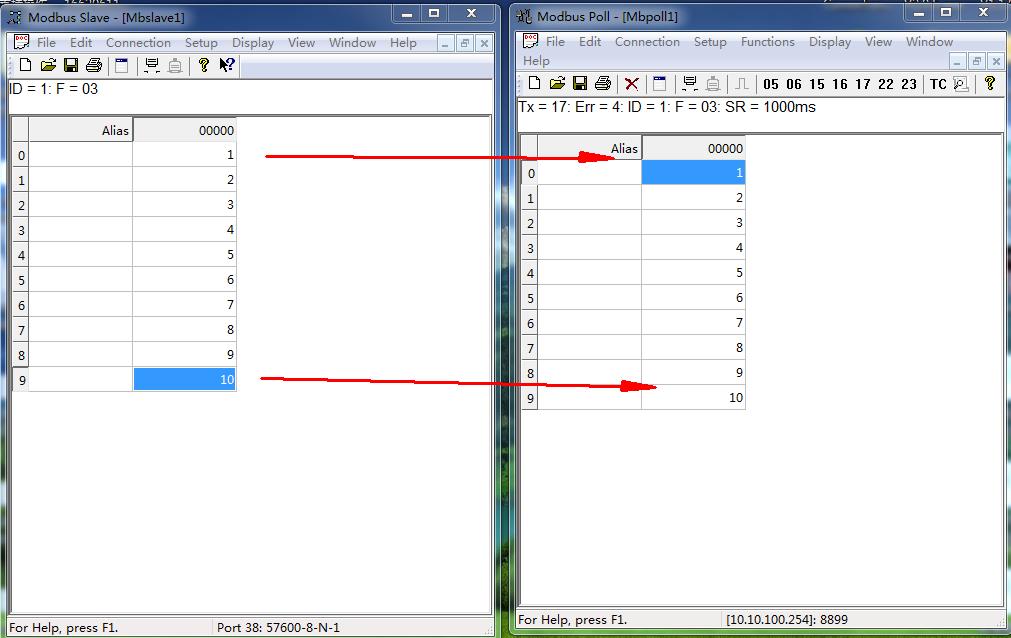

用MODBUS SLAVE軟件改變數值，MODBUS pOLL就可以讀取到數據。
