一、調試方法準備工作：
USR-N510使用直流電源適配器12V供電。
用USB-RS232串口線、232轉接線接電腦和USR-N510。
撥碼開關都朝下，是232串口功能。
N510網口用網線連接電腦網口，電腦Ip和USR-N510的Ip設置同一網段。
二、參數設置：
USR-N510網口用網線連接電腦網口，電腦Ip和USR-N510的Ip設置同一網段。USR-N510默認Ip是192.168.0.7。因此電腦設置靜態Ip，192.168.0.201，子網掩碼 255.255.255.0，網關192.168.0.1。
1、修改Ip獲取方式DHCp：
用M4設置軟件搜索USR-N510的Ip，192.168.0.7，USR-N510用串口設置軟件設置DHCp，動態獲取Ip。
2、連接路由器搜索Ip：
N510網口用網線接路由器，電腦也連接同一個路由器。用M4設置軟件搜索USR-N510的Ip 192.168.12.199
3、設置UDp廣播參數：
USR-N510 工作方式UDp 目標Ip 255.255.255.255 遠程端口8899 本地端口23
三、數據傳輸調試：
在電腦下載，并安裝打開USR-TCp232-TEST 串口網絡助手。建立UDp連接，就可以實現N510串口和網絡之間數據傳輸。
假如多個電腦和N510連接同一個路由器，其他電腦下載并安裝打開USR-TCp232-TEST 串口網絡助手，同樣建立UDp連接，實現N510串口數據通過UDp廣播發給多個電
設置步驟：

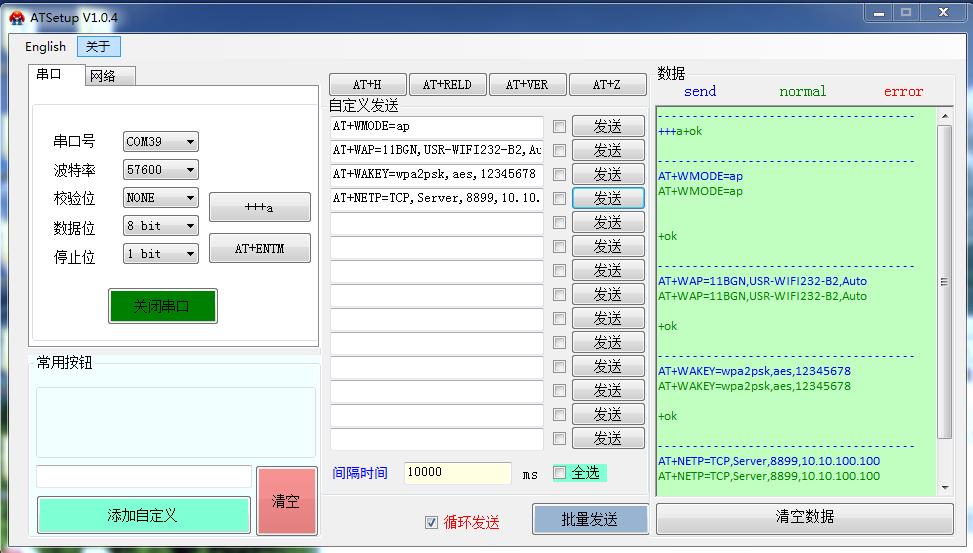

USR-WIFI232-B2用AT指令設置Ap模式連接路由器的方法：

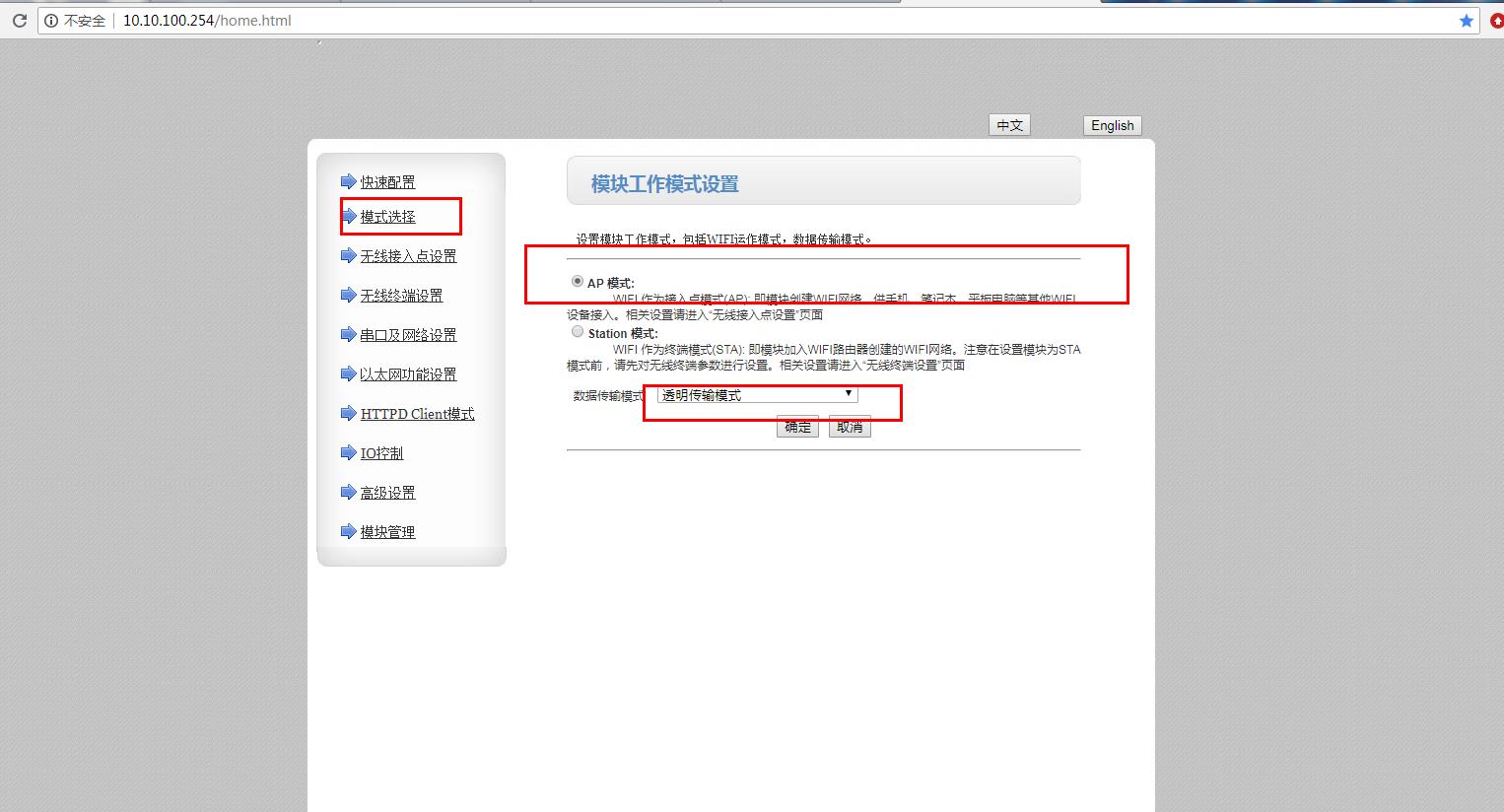

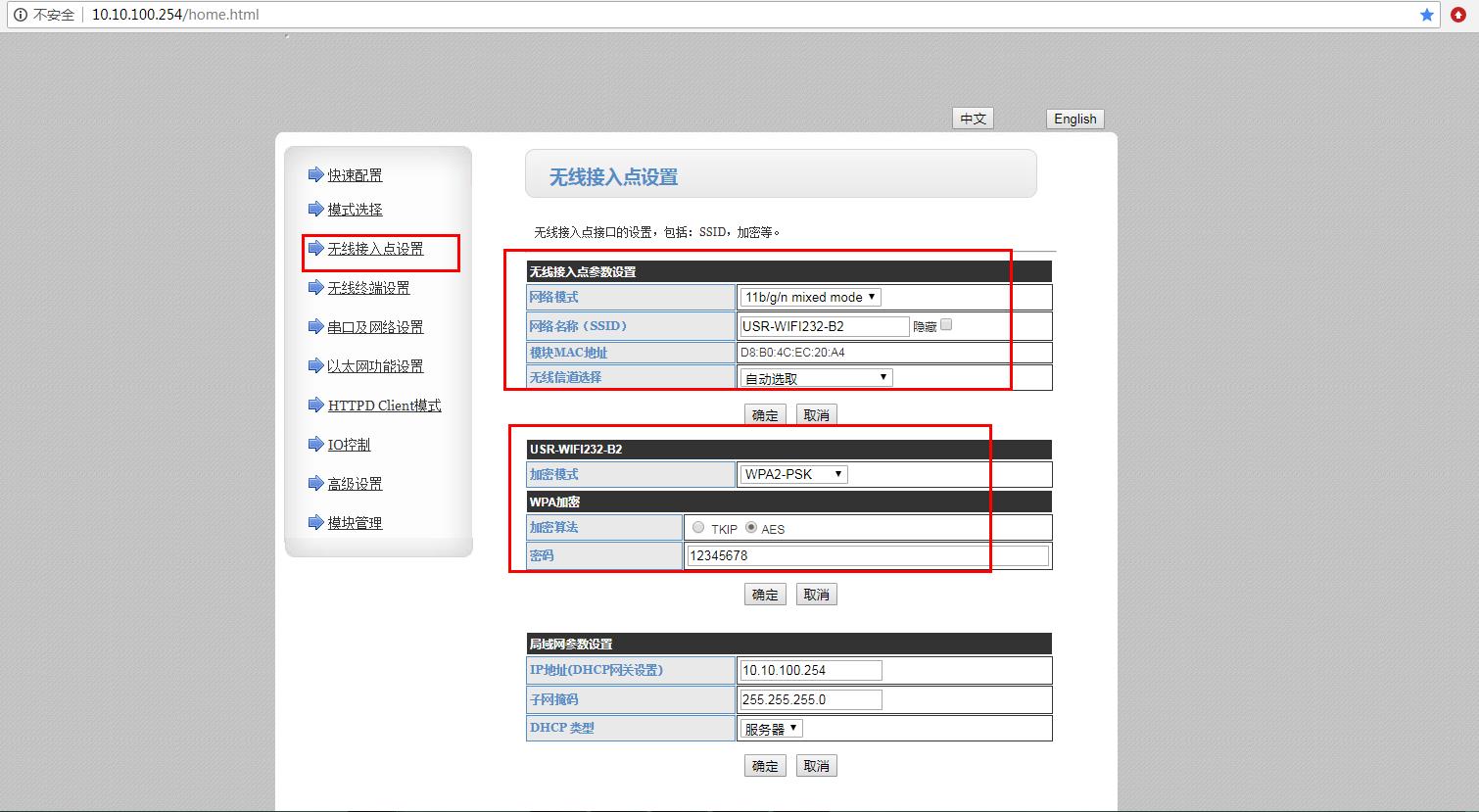

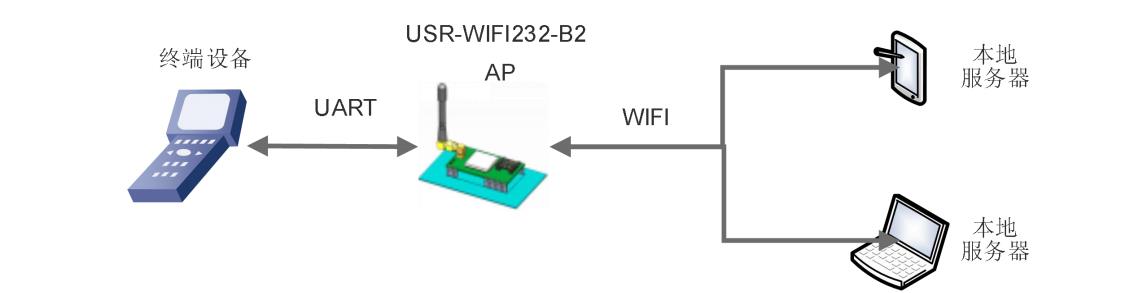

USR-WIFI232-B2設置Ap模式，電腦連接USR-WIFI232-B2的wifi。電腦瀏覽器輸入B2的Ip，登錄B2內置網頁，可以配置參數，修改參數之后保存重啟。
USR-WIFI232-B2用USB-RS232串口線連接電腦。

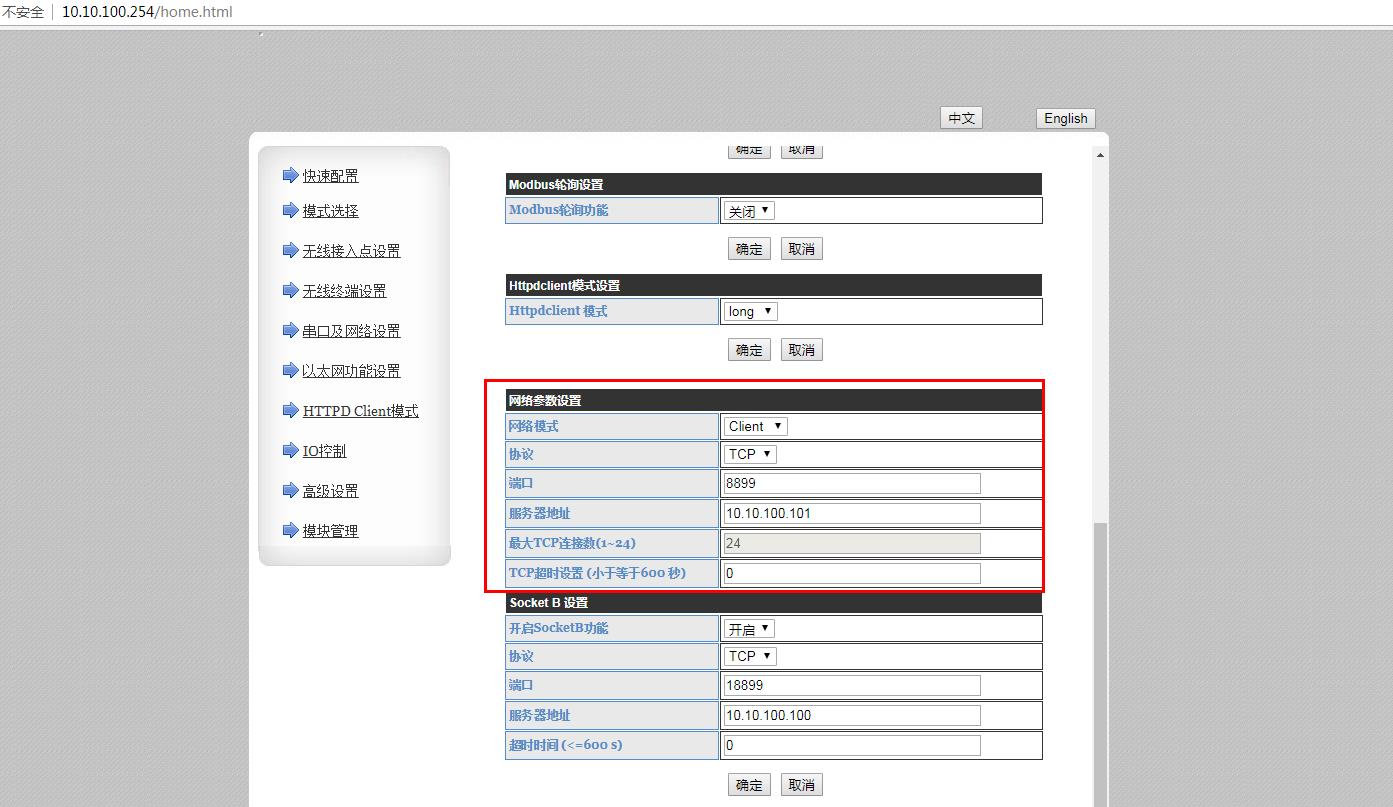

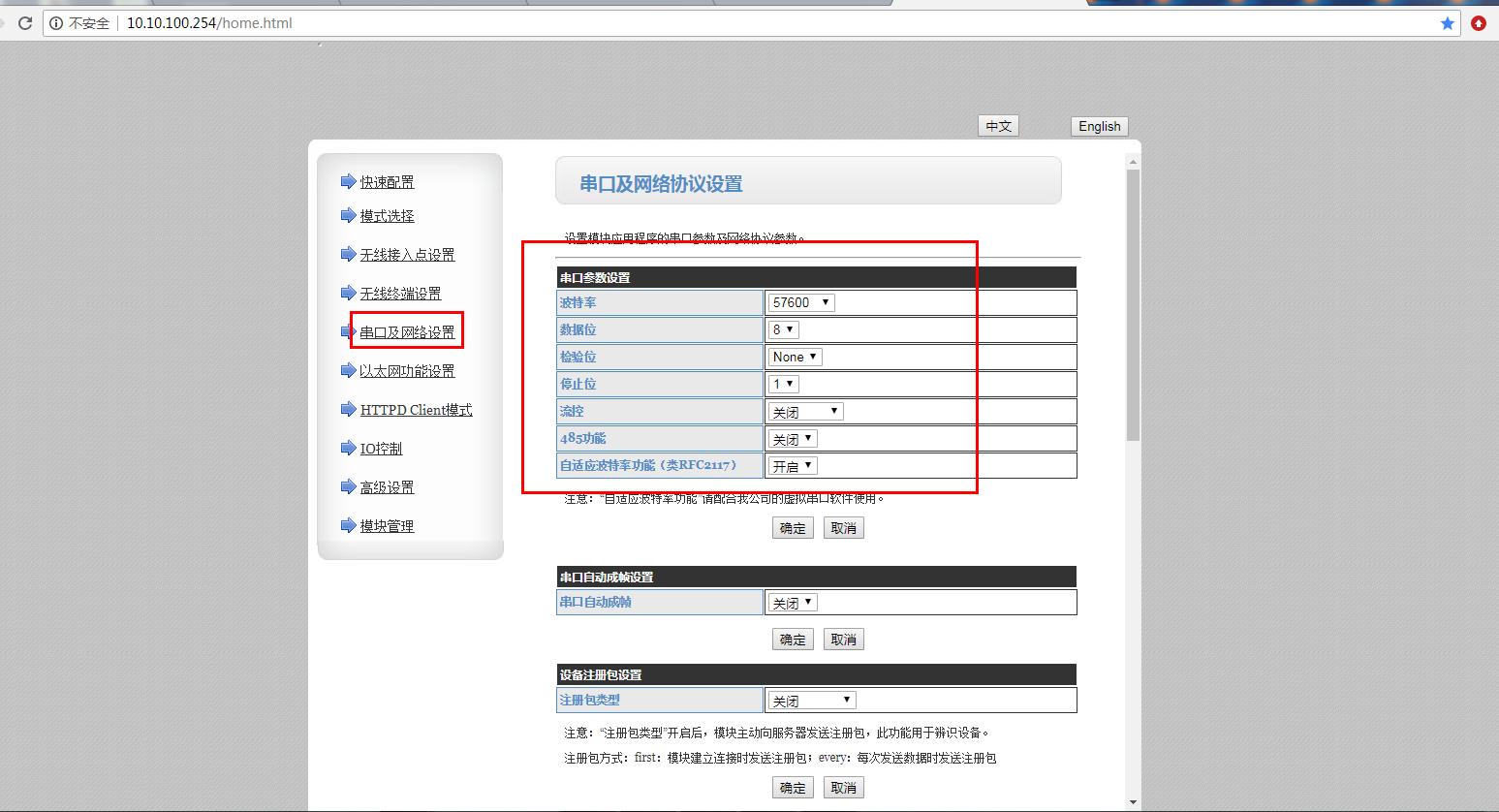

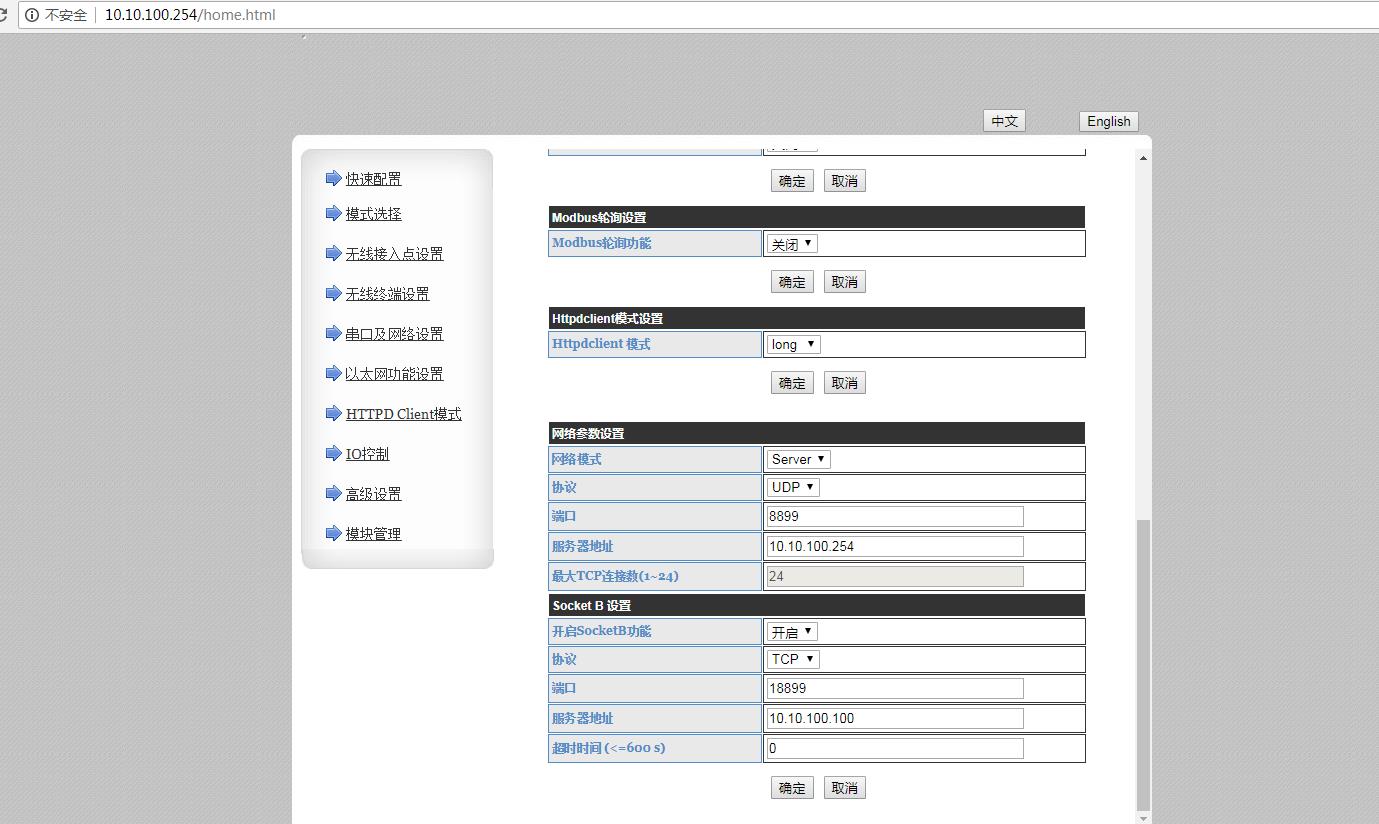

用USR-WIFI232-B2的Ip 10.10.100.254 登錄USR-WIFI232-B2的網頁，然后修改W610的串口參數。測試4種工作模式下，串口和網絡的數據透傳。

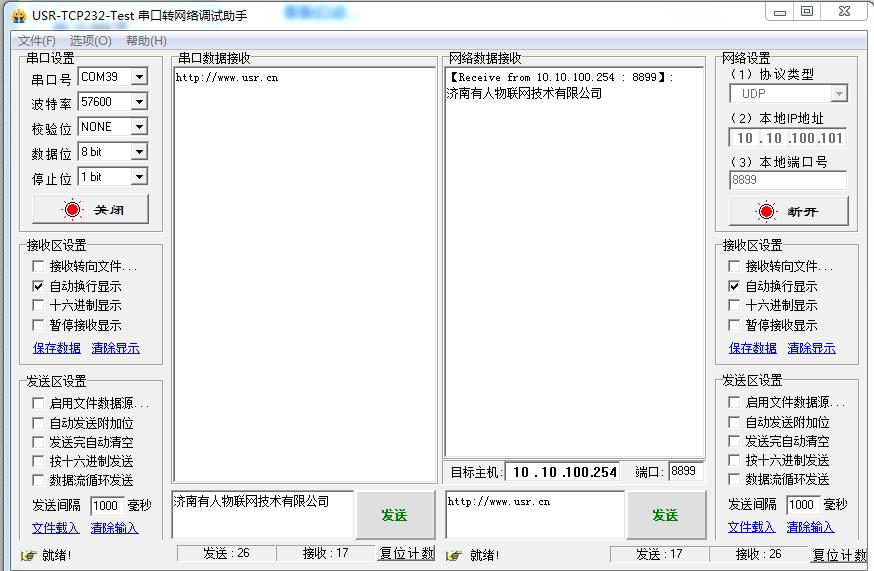

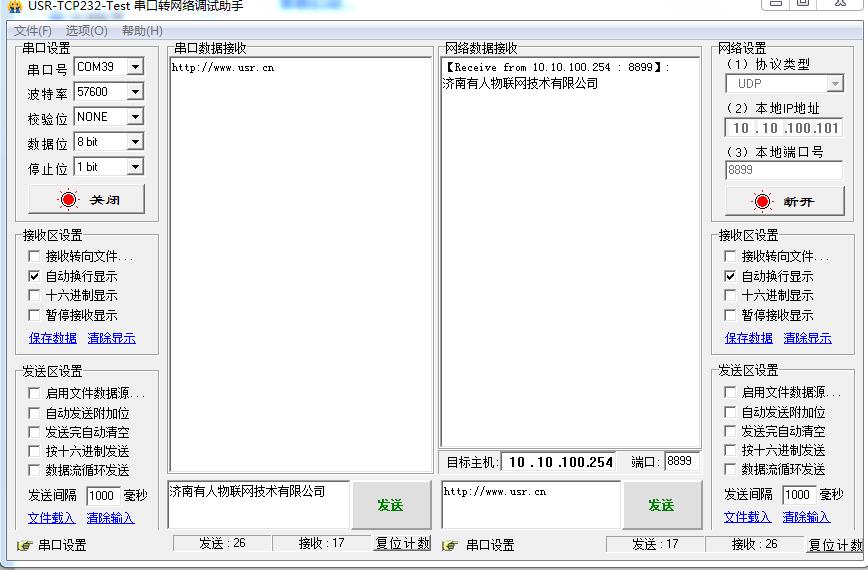

在電腦上用USR-TCp232-TEST軟件測試，打開COM口，網絡端設置參數。

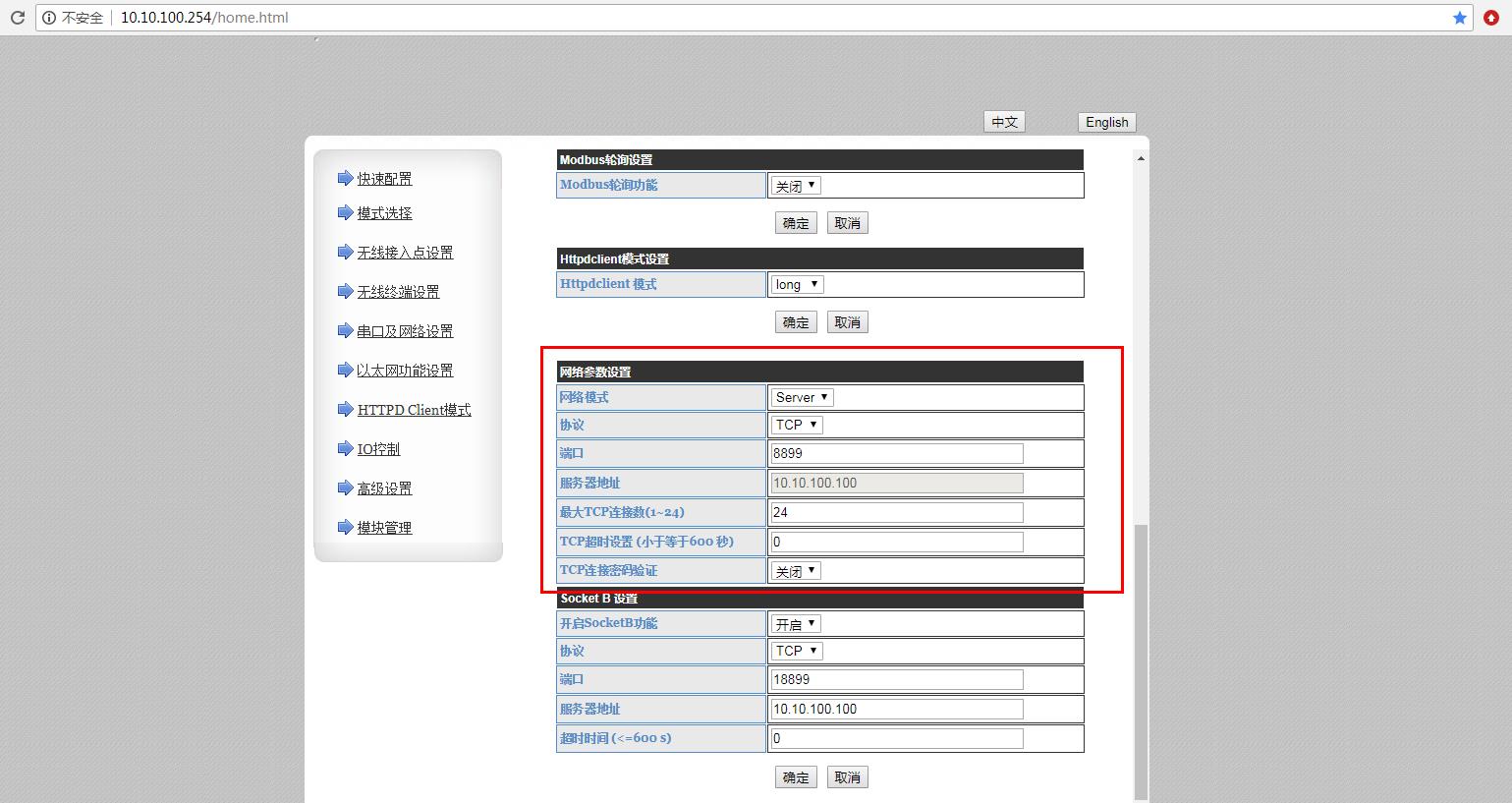

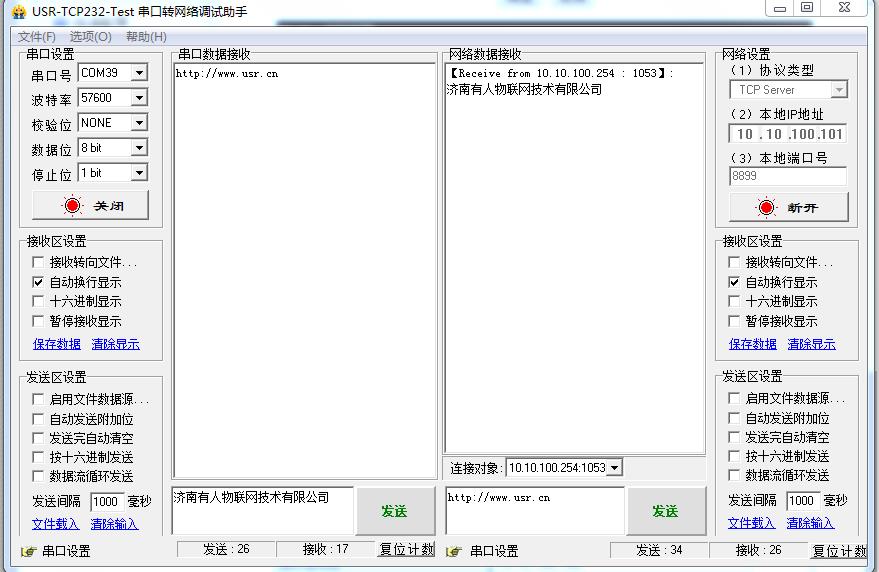

一、 USR-WIFI232-B2 做TCp server，電腦做TCp client

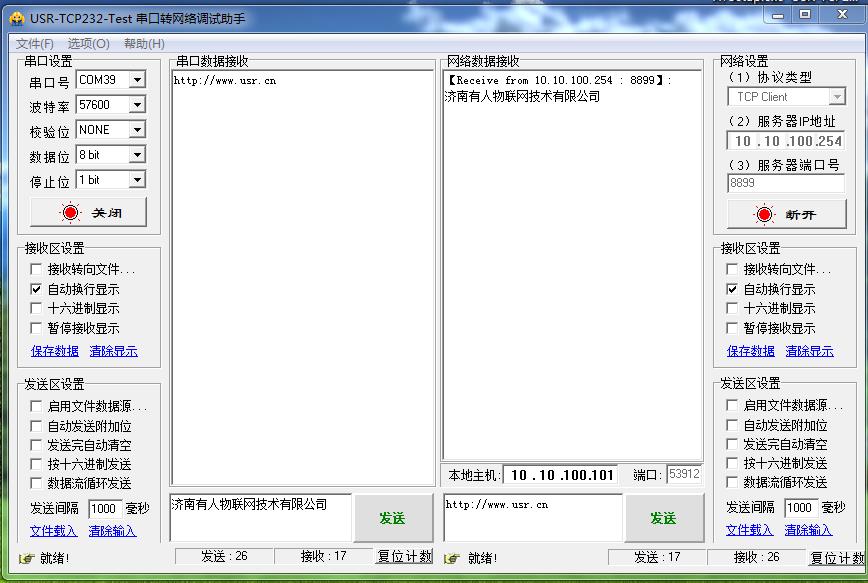

二、 USR-WIFI232-B2 做TCp client，電腦做TCp server
三、 USR-WIFI232-B2 做UDp server

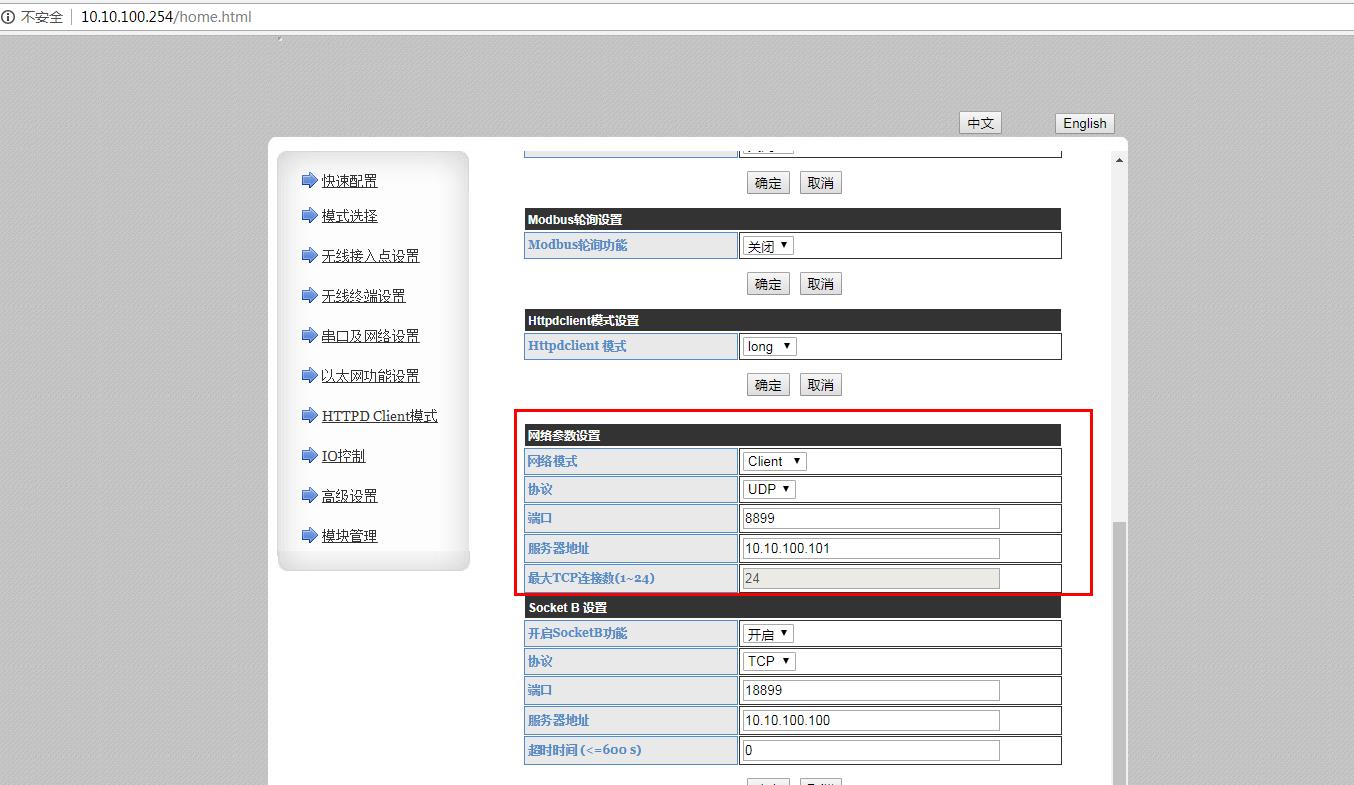

四、 USR-WIFI232-B2 做UDp client
腦UDp接收。
