　　串口服務器USR-TCP232-304資料

　　M0設置軟件下載連接

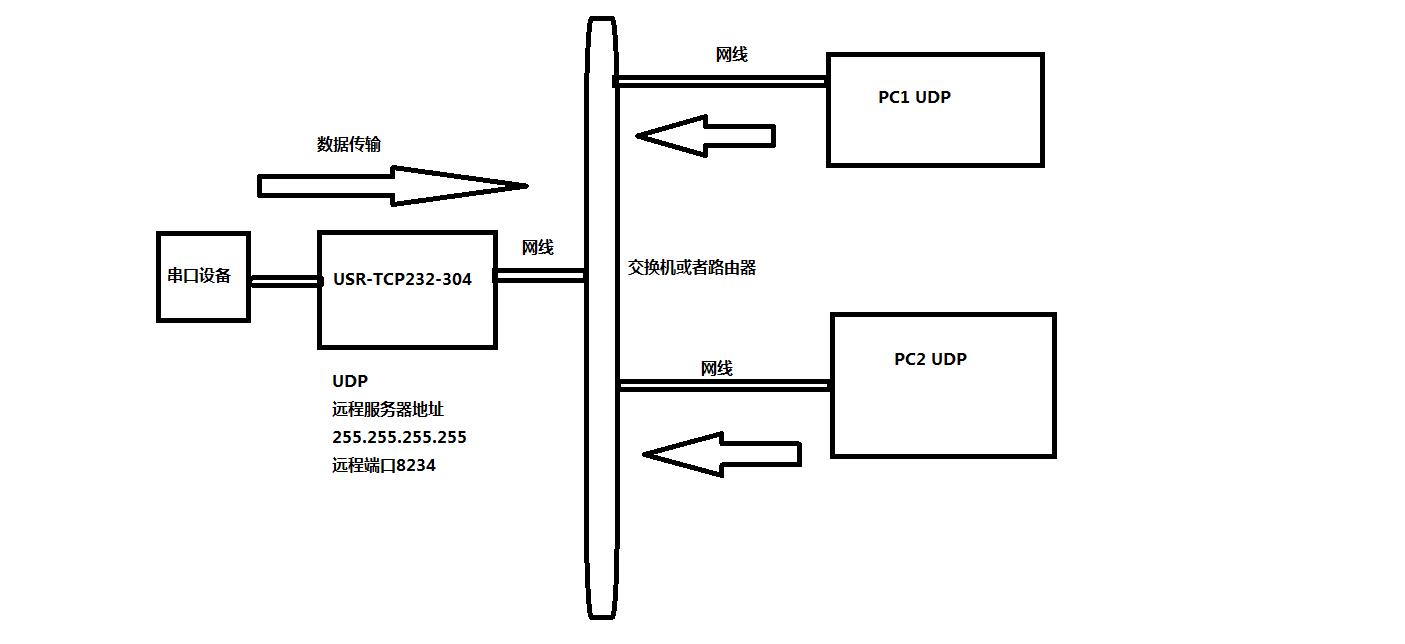

連接框圖

　　一、調試方法準備工作：

　　串口服務器USR-TCP232-304使用直流電源適配器5V供電。

　　用USB-RS485串口線接電腦和USR-TCP232-304。

　　304網口用網線連接路由器LAN網口，兩個電腦也連接同一個路由器的LAN口或者路由器的wifi。

　　二、參數設置：

　　USR-TCP232-304默認IP是192.168.0.7。因此電腦設置靜態IP，192.168.0.201，子網掩碼 255.255.255.0，網關192.168.0.1。304網線直連電腦。

　　1、修改IP獲取方式DHCP：

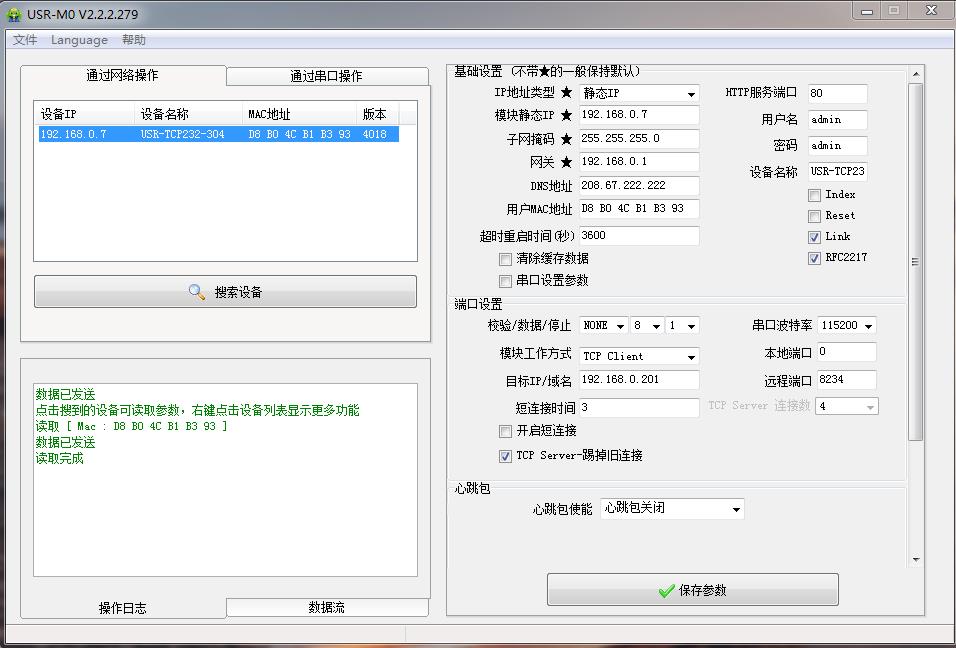

　　用M0設置軟件搜索USR-TCP232-304的IP，192.168.0.7，USR-TCP232-304用設置軟件將IP獲取方式從靜態改為DHCP，動態獲取IP。

　　2、連接路由器搜索IP：

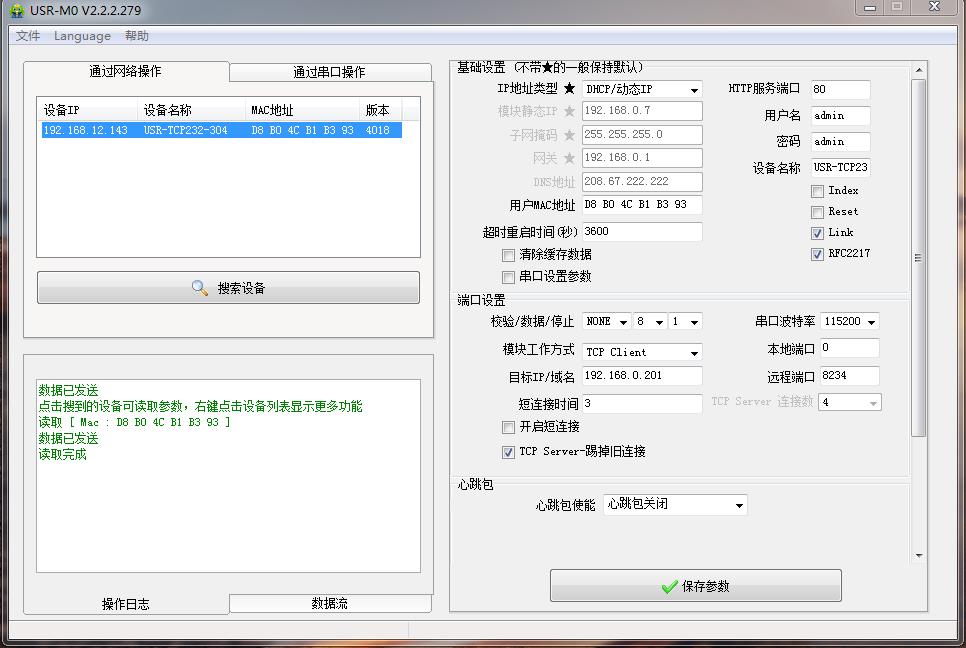

　　304網口用網線接工業路由器，兩個電腦也連接同一個路由器。用M0設置軟件搜索USR-TCP232-304的IP 192.168.12.143

　　3、設置UDP廣播參數：

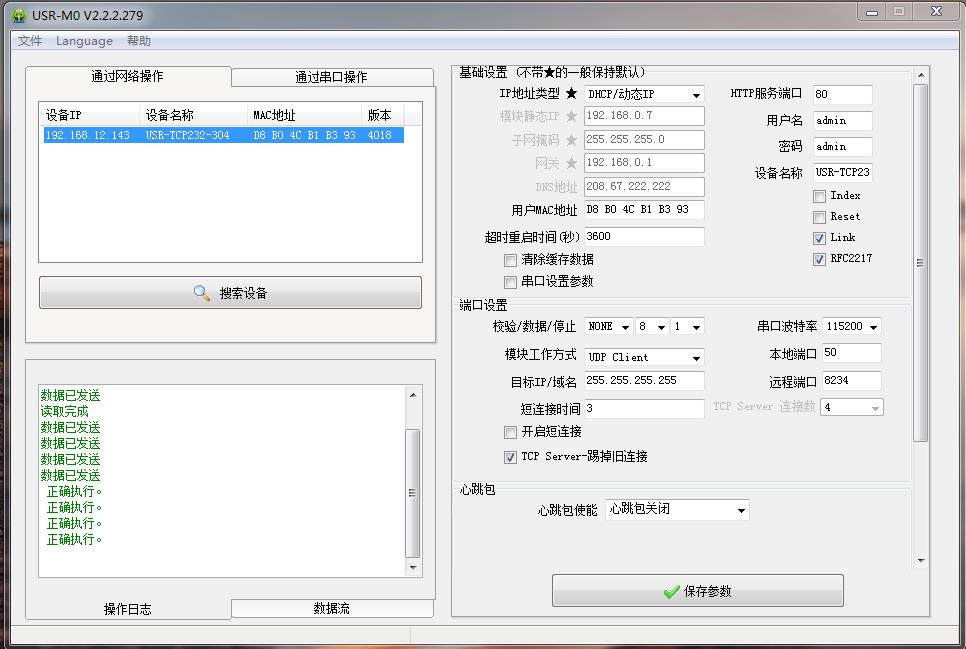

　　USR-TCP232-304 工作方式UDP 目標IP 255.255.255.255 遠程端口8234 本地端口50

　　三、數據傳輸調試：

　　在電腦下載，并安裝打開USR-TCP232-TEST 串口網絡助手。建立UDP連接，USB-RS485線接第一個電腦，就可以實現304串口和網絡之間數據傳輸。

　　2個電腦和304連接同一個路由器，第二個電腦下載并安裝打開USR-TCP232-TEST 串口網絡助手，同樣建立UDP連接，實現304串口數據通過UDP廣播發給2個電腦UDP接收。

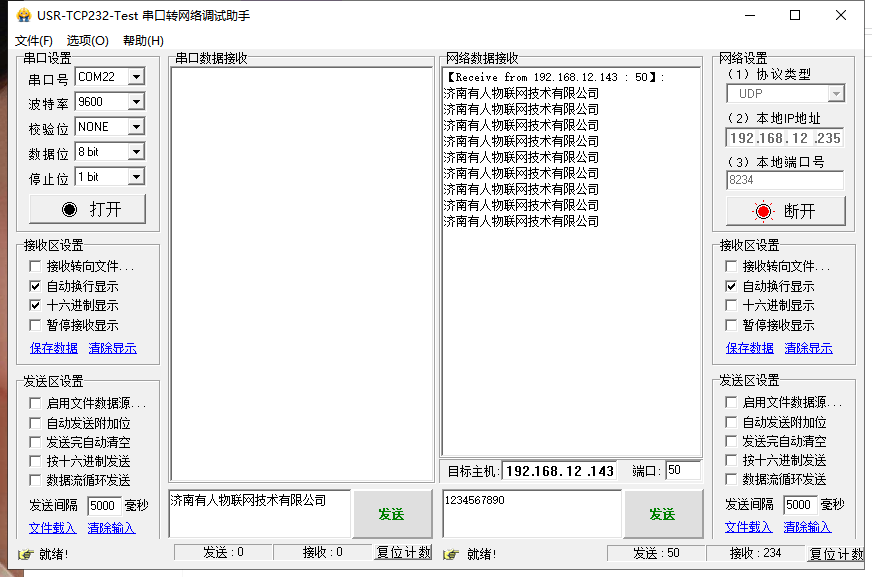

　　第一臺電腦的USR-TCP232-TEST軟件

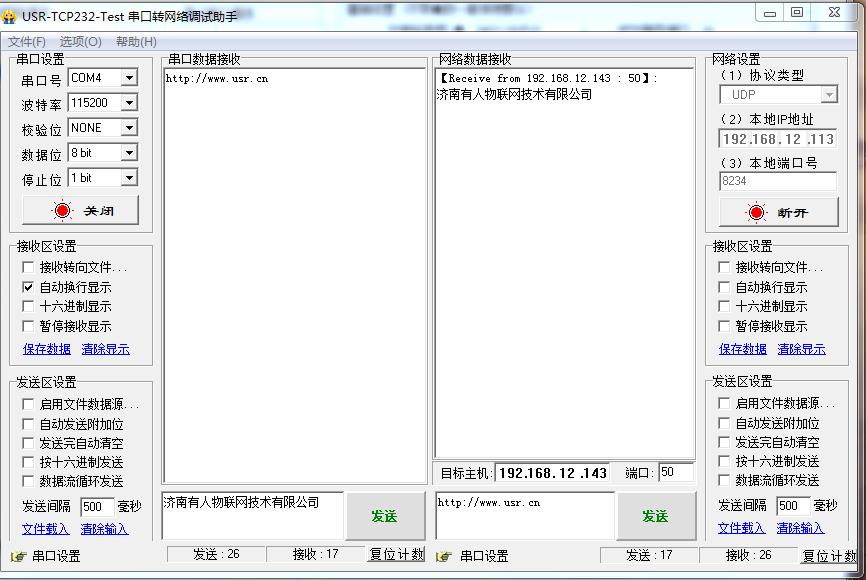

　　第二臺電腦的USR-TCP232-TEST軟件
